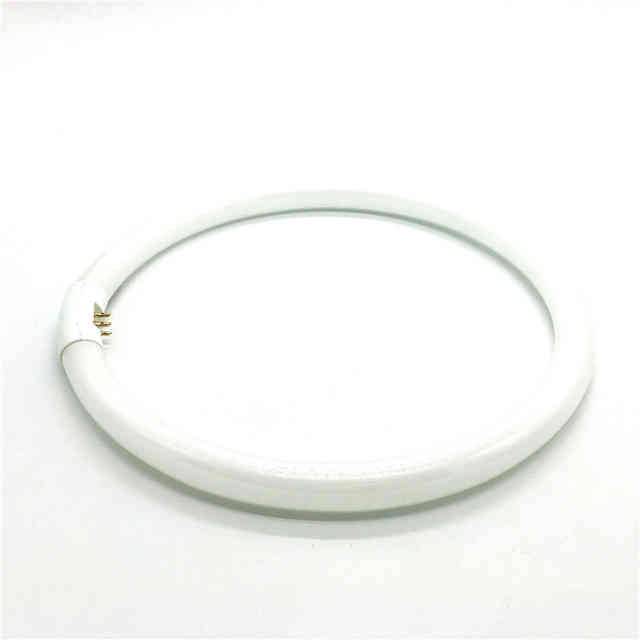

Что такое кольцевые люминесцентные лампы и чем отличаются от линейных

2.6. Линейные люминесцентные лампы

2.6.1.

Стандартные Рис. 11. Спектральная характеристика стандартных люминесцентных ламп

Таблица 2.6.1. Стандартные люминесцентные лампы

Тип Мощность, Вт Цоколь Цветопередача Световой поток, лм Длина l, мм Диаметр, мм
L 4/25 4 G5 2A 120 136 16
L 6/25 6 G5 2A 240 212 16
L 8/25 8 G5 2A 330 288 16
L 13/25 13 G5 2A 700 517 16
L 15/25 15 G13 2A 720 438 26
L 16/25 16 G13 2A 950 720 26
L 18/20 18 G13 2B 1150 590 26
L 18/25 18 G13 2A 1100 590 26
L 18/30 18 G13 3 1150 590 26
L 30/25 30 G13 2A 1800 895 26
L 36/20 36 G13 2B 2850 1200 26
L 36/25 36 G13 2A 2600 1200 26
L 36/30 36 G13 3 2850 1200 26
L 36/25-1 36 G13 2A 2300 970 26
L 38/25 38 G13 2A 2300 1047 26
L 58/20 58 G13 2B 4600 1500 26
L 58/25 58 G13 2A 4100 1500 26
L 58/30 58 G13 3 4600 1500 26

Таблица 2.6.2. Люминесцентные лампы в S-исполнении

Тип Мощность, Вт Цоколь Цветопередача Световой поток, лм Длина l, мм Диаметр, мм
L 20/25 S 20 G13 2A 1050 590 38
L 20/20 S 20 G13 2B 1150 590 38
L 20/30 S 20 G13 3 1150 590 38
L 40/25 S 40 G13 2A 2500 1200 38
L 40/20 S 40 G13 2B 2800 1200 38
L 40/30 S 40 G13 3 2800 1200 38
L 65/25 S 65 G13 2A 4000 1500 38
L 65/20 S 65 G13 2B 4400 1500 38
L 65/30 S 65 G13 3 4400 1500 38

Таблица 2.6.3. Люминесцентные лампы в SA-исполнении, с фольгой для внешнего зажигания

Тип Мощность, Вт Цоколь Цветопередача Световой поток, лм Длина l, мм Диаметр, мм
L 40/20 SA 40 G13 2B 2800 1200 38
L 65/20 SA 65 G13 2B 4400 1500 38

2.6.2. Люминесцентные лампы серии LUMILUX DE LUXE (Степень цветопередачи 1А)

Рис. 12. Люминесцентные лампы S и SA исполнения

Рис. 13. Спектральная характеристика ламп серии LUMILUX DE LUXE

Тип Мощность, Вт Цоколь Цветопередача Световой поток, лм Длина l, мм Диаметр, мм
L 6/32-930 6 G5 1A 220 212 16
L 8/12-950 8 G5 1A 300 288 16
L 8/32-930 8 G5 1A 300 288 16
L 13/32-930 13 G5 1A 600 517 16
L 15/12-950 15 G13 1A 650 438 26
L 15/32-930 15 G13 1A 650 438 26
L 16/32-930 16 G13 1A 850 720 26
L 18/12-950 18 G13 1A 1000 590 26
L 18/22-940 18 G13 1A 1000 590 26
L 18/32-930 18 G13 1A 1000 590 26
L 30/32-930 30 G13 1A 1600 895 26
L 36/12-950 36 G13 1A 2350 1200 26
L 36/12-950-1 36 G13 1A 2100 970 26
L 36/22-940 36 G13 1A 2350 1200 26
L 36/32-930 36 G13 1A 2350 1200 26
L 58/12-950 58 G13 1A 3700 1500 26
L 58/22-940 58 G13 1A 3750 1500 26
L 58/32-930 58 G13 1A 3750 1500 26

2.6.3. Люминесцентные лампы LUMILUX PLUS (Степень цветопередачи 1В)

Рис. 14. Спектральная характеристика ламп LUMILUX PLUS

Тип Мощность, Вт Цоколь Цветопередача Световой поток, лм Длина l, мм Диаметр, мм
L 10/41-827 PLUS 10 G13 1B 650 470 26
L 15/21-840 PLUS 15 G13 1B 950 438 26
L 15/31-830 PLUS 15 G13 1B 950 438 26
L 15/41-827 PLUS 15 G13 1B 950 438 26
L 16/21-840 PLUS 16 G13 1B 1250 720 26
L 16/41-827 PLUS 16 G13 1B 1250 720 26
L 18/11-860 PLUS 18 G13 1B 1350 590 26
L 18/31-830 PLUS 18 G13 1B 1350 590 26
L 18/21-840 PLUS 18 G13 1B 1350 590 26
L 18/41-827 PLUS 18 G13 1B 1350 590 26
L 30/11-860 PLUS 30 G13 1B 2250 895 26
L 30/21-840 PLUS 30 G13 1B 2350 895 26
L 30/31-830 PLUS 30 G13 1B 2350 895 26
L 30/41-827 PLUS 30 G13 1B 2350 895 26
L 36/11-860 PLUS 36 G13 1B 3250 1200 26
L 36/21-840-1 PLUS 36 G13 1B 3000 970 26
L 36/21-840 PLUS 36 G13 1B 3350 1200 26
L 36/31-830 PLUS 36 G13 1B 3350 1200 26
L 36/41-827 PLUS 36 G13 1B 3350 1200 26
L 36/41-827-1 PLUS 36 G13 1B 3000 970 26
L 38/21-840 PLUS 38 G13 1B 3000 1047 26
L 38/31-830 PLUS 38 G13 1B 3000 1047 26
L 58/11-860 PLUS 58 G13 1B 5000 1500 26
L 58/21-840 PLUS 58 G13 1B 5200 1500 26
L 58/31-830 PLUS 58 G13 1B 5200 1500 26
L 58/41-827 PLUS 58 G13 1B 5200 1500 26

Сравнение с другими лампами

Возможно, этот раздел содержит оригинальное исследование.

Добавьте ссылки на источники, в противном случае он может быть удалён. Дополнительные сведения могут быть на странице обсуждения. (29 марта 2016)

Сравнение эффективности ламп накаливания, галогеновых ламп, компактных люминесцентных ламп (зелёная линия) и светодиодных ламп, по-вертикали графика — потребляемая мощность в , по-горизонтали — сила светового потока (Φ ν) в Люменах (lm)

По сравнению с лампами накаливания КЛЛ теоретически имеют больший срок службы. Однако из-за повышенных требований к качеству изготовления и условиям эксплуатации срок службы КЛЛ на практике может быть соизмерим или даже оказаться меньше срока службы ламп накаливания. Основными причинами, снижающими срок службы лампы, являются нестабильность напряжения в сети, частые включения-выключения лампы, эксплуатация при повышенной или пониженной температуре окружающей среды.

По энергоэффективности (коэффициенту полезного действия) КЛЛ примерно в 5 раз превосходят лампы накаливания. Однако, в отличие от ламп накаливания, большинство КЛЛ, имеют низкое качество энергопотребления, которое характеризуется коэффициентом мощности, равное около 0,5. Низкий коэффициент мощности приводит к искажению формы напряжения в сети, дополнительным нагрузкам и потерям при передаче электроэнергии. Для устранения указанного недостатка ЭПРА некоторых ламп снабжаются корректорами коэффициента мощности.

Новые разработки позволили использовать энергосберегающую лампу совместно с устройствами снижения/увеличения освещения (диммерами). Для диммирования компактных люминесцентных ламп светорегуляторы, разработанные для ламп накаливания не подходят — в этом случае следует использовать КЛЛ только со специальными электронными пускорегулирующими аппаратами (ЭПРА) с возможностью управления.

Благодаря применению электронного ПРА КЛЛ имеют улучшенные характеристики по сравнению с традиционными люминесцентными лампами — более быстрое включение, отсутствие мерцания и жужжания. Также существуют лампы с системой плавного запуска. Система плавного запуска «прогревает» электроды лампы при включении в течение 1—2 секунд: это значительно продлевает срок службы лампы, но все же не позволяет избежать эффекта «временной световой слепоты».

В то же время компактные люминесцентные лампы по габаритам, энергоэффективности и сроку службы проигрывают светодиодным лампам; по световой отдаче значительно уступают металлогалогенным лампам. Индуктивные КЛЛ имеют ещё больший срок службы (15000-18000 ч), слабо зависят от переходных процессов при включении и имеют более широкий температурный диапазон.

Тип цоколя

Лампы светодиодного типа выпускаются с разнообразными видами цоколей:

  1. Е40. Отличный вариант, предназначенный для освещения улицы или подсветки зданий. Подобный осветительный прибор достаточно габаритный с наличием большого количества светодиодов встроенного типа. Данный цоколь даёт возможность проводить установку изделия в любые городские фонари. Кроме того, производители снабдили изделия встроенными линзами, что позволяет увеличить освещаемый угол до 140 градусов. Цоколь предусматривает наличие резьбы.
  2. Е27. Довольно популярная разновидность цоколя. Применяется во многих квартирах и производственных комплексах. Подобный цоколь подходит для вкручивания в патроны, предназначенные ранее для обыкновенных лампочек. Мощность, предназначенная поглощению, обыкновенно находится в диапазоне 5-7 Вт. Напряжение, считающееся рабочим, не выходит за границы 240 В. Огромным преимуществом является устойчивость к широкому диапазону температурного режима (свободно выдерживает показатель как +50, так и -45). Благодаря этому возможна одинаково успешная установка осветительного прибора в помещении и на уличных просторах.
  3. Е14. Не менее популярна, нежели предыдущая лампа. Применяется в светильниках и напоминает образ свечи, обладает невысокой мощностью, редко превышающей 3 Вт. Способна работать на протяжении 12-15 лет.
  4. G13. Мощность лампочек не превышает 24 Вт. Выпускается в виде тоненьких трубочек для установки в офисах и на производственных комплексах, где существует особая необходимость в наличии дневного света высокого качества.
  5. G4. Малогабаритная разновидность осветительных приборов, работающая от специализированного блока питания (12 В). Применяется в качестве освещения катера или другого вида плавательного средства. Установка производится в светильник-рефлектор.
  6. G9. Цоколь вилкообразной формы. Данная разновидность ламп обладает мощностью 2 Вт, небольшими размерами и предназначается для подсветки. Очень часто приобретается для использования в качестве подсветки натяжных потолков или в светильниках.

Ознакомившись с разновидностями цоколей, можно убедиться в наличии широкого спектра характеристик. Выбирая изделие, рекомендуется учитывать желаемую мощность световых потоков и вид имеющегося патрона.

Формы и размеры

Немаловажное значение при выборе изделий придается их внешнему виду, в первую очередь, размерам и конфигурации. Этот фактор обязательно учитывается в дизайнерских решениях при оформлении интерьеров помещения

Выбранные лампы должны органично сочетаться с осветительными приборами.

Также необходимо правильно выбрать цоколь, чтобы он подходил к имеющемуся светильнику. Наибольшее распространение получили винтовые модификации Е14 и Е27, в которых цифровое обозначение соответствует диаметру резьбы в миллиметрах. Такие лампы могут свободно вкручиваться в патроны, предусмотренные под стандартные лампы накаливания. Существуют цоколи со штырьковыми контактами, применяемые в современных осветительных приборах. Чаще всего встречается маркировка MR16, GU10, G9, B22, где числа маркировки обозначают расстояние между штырьками в миллиметрах.

Правильный выбор нужной конфигурации и размера, позволяет избежать неприятных ситуаций, когда лампа не подходит к светильнику и выглядывает из него. Современные энергосберегающие светильники представляют собой спиральную трубку сложной конфигурации, ограниченную компактными размерами. Такие лампы подходят к большинству светильников средних размеров и прекрасно сочетаются с ними.

Источники светодиодного типа выпускаются в более разнообразных формах и размерах. В миниатюрных светильниках используются полупроводники с диаметром кристалла 15-30 мм. Они применяются при оформлении дизайна интерьера и устанавливаются в предметы мебели или на поверхности натяжных потолков.

Лампы стандартных размеров часто не имеют колбы, поскольку для светодиодов не требуется создавать какие-то определенные условия. Они также выпускаются в разных вариантах размерах и форм, чем выгодно отличаются от светодиодных ламп.

Классификация люминесцентных ламп

По показателю спектрального излучения приборы люминесцентного типа подразделяются на 3 категории:

  • стандартные;
  • с усовершенствованной передачей цвета;
  • со специальными функциональными назначениями.

Стандартные приборы снабжаются люминофорами однослойными, позволяющими излучать разные тона белого. Приборы оптимальны для освещения жилых помещений, административных и производственных блоков. Люминесцентные лампы с усовершенствованной передачей света оснащаются люминофором с 3-5 слоями.

Структура позволяет качественно отражать оттенки за счет усиленной световой отдачи (на 12% больше типовых ламп). Модели подходят для витрин магазинов, выставочных залов и т.д. Люминесцентные лампы специализированного назначения совершенствуются с помощью разных составов в трубке, позволяющих поддерживать заданную частоту спектра. Устройства применяют в больницах, концертных залах и т.д. Приборы разделяются на модели высокого и низкого давления.

Конструкции с высоким давлением оптимальны для монтажа в уличных лампах и приборах, имеющих большую мощность. Лампы невысокого давления применяются в квартирах, административных комплексах, производственных помещениях. По внешнему виду ЛЛ представлены линейным и компактным вариантами.

Линейная конструкция колбы удлиненная, применяется для промышленных помещений, торговых центров, офисов, медучреждений, спортивных организаций, заводских цехов и т.д. Линейная модель представлена разными вариантами диаметров трубки и конфигураций цоколя. Устройства обозначаются кодами. Прибор с диаметром 1,59 см на упаковке отмечается знаком Т5, с размером 2,54 см — Т8 и т.д.

Компактные люминесцентные лампы (КЛЛ) представляют спиралевидную стеклянную трубку и предназначены для установки в квартирах, офисах и т.д. КЛЛ делятся на 2 типа, главное отличие — виды цоколей (стандартный и с основанием в форме штыря). Традиционный цоколь в форме резьбы отмечается знаком «Е» и кодом с размером диаметра. Штырьковый вид цоколя отмечается символом «G»; цифровые данные обозначают расстояние между штырями. Этот вил лампы оптимален для установки в настольных лампах, подвесных бра в небольших помещениях.

Люминесцентные лампы различаются мощностью (слабые и сильные). Мощность люминесцентной лампы в Вт может превышать показатель 80 единиц. Устройства с небольшой мощностью представлены изделиями до 15 Вт. По показателю распределения света устройства могут быть направленного действия (рефлекторные, щелевого типа) либо ненаправленного. По типу разряда приборы подразделяются на дуговые, устройства свечения либо тлеющего разряда.

Различается сфера применения осветительных устройств (наружные, внутренние, взрывозащищенные, консольные). Наружные устройства подходят для оформления зданий с внешней стороны, для освещения беседок, оформления двора и т.д. При выборе необходимо учитывать температурные режимы региона. Внутренние подходят для офисных и жилых зданий. Устройства снабжаются защитой от влажности и воздействия пыли. Детали корпуса соединяются герметичным способом. Конструкция ламп может быть прямой, подвесной, предназначенной для крепления к поверхности потолка.

Приборы взрывозащищенные разработаны для территорий с риском возникновения взрывов (склады, цеха по производству красителей и т.д.). Приборы консольного типа монтируются с помощью специальных креплений и имеют индивидуальный корпус.

Люминесцентные лампы. Виды и работа. Применение и маркировка

Свою историю люминесцентные лампы начинают с газоразрядных приборов, изобретенных в XIX веке. По светоотдаче и экономичности они значительно превосходят лампы накаливания. Применяются для освещения жилых помещений, учреждений, больниц, спортивных сооружений, цехов производственных предприятий.

Принцип работы и основные свойства

Чтобы произошел разряд, к колбе с противоположных сторон подсоединены электроды. Напрямую подключать газоразрядные лампы к сети нельзя. Обязательно используется пусковые регулирующие устройства – балласты.

Если число включений не превышает 5 раз в день, то люминесцентный источник гарантированно прослужит 5 лет. Это почти в 20 раз больше, чем для ламп накаливания.

Среди недостатков люминесцентных ламп выделяют:
  • Нестабильную работу при низкой температуре.
  • Необходимость в правильной утилизации из-за паров ртути.
  • Присутствие мерцания, для борьбы с которым требуется усложнять схему.
  • Сравнительно большие размеры.

Однако люминесцентные лампы чрезвычайно экономичны, поскольку потребляют мало энергии, дают больше света и дольше работают. Не удивительно, что они заменили обычные лампочки почти во всех учреждениях и на предприятиях.

Разновидности люминесцентных ламп

Лампы бывают низкого и высокого давления. Трубки низкого давления устанавливают в помещениях, высокого давления – на улицах и в мощных осветительных приборах.

Ассортимент люминесцентных осветительных приборов довольно широк. Они отличаются размером и формой трубки, типом цоколя, мощностью, цветовой температурой, светоотдачей и другими характеристиками.

В зависимости от формы трубки люминесцентные лампы бывают:
  • Трубчатыми (прямыми), обозначаются буквой Т или t, имеют прямую форму.
  • U-образными.
  • Кольцевыми.
  • Компактными, применяются для светильников.

Прямые, U-образные и кольцевые типы объединят в один вид линейных ламп. Наиболее часто встречаются осветительные приборы в форме трубок. После буквы T или t стоит число. Оно указывает на диаметр трубки, выраженный в восьмой части дюйма. Т8 означает, что диаметр составляет 1 дюйм или 25,4 мм, Т4 – 0,5 дюйма или 12,7 мм, Т12 – 1,5 дюйма или 38,1 мм.

Чтобы сделать лампу более компактной, ее колбу изгибают. Для запуска таких ламп используют встроенный электронный дроссель. Цоколь делают либо под стандартные лампы, либо под специальные светильники.

Цоколь люминесцентной лампы может быть типа G (штырьковый с двумя контактами) или типа E (винтовой). Последний тип применяется в компактных моделях. Цифры после буквы G указывают на расстояние между контактами, а после буквы E – диаметр в миллиметрах.

Размеры и эффективность

Для того чтобы получить максимальный эффект от электрического разряда, во внутреннем пространстве колбы должна поддерживаться определенная температура. В этом случае ультрафиолетовое излучение ртутных паров будет наибольшим. Данный параметр напрямую связан с диаметром колбы. Дело в том, что плотность тока во всех лампах должна быть примерно одинаковой. Этот показатель определяется путем деления величины тока на площадь сечения стеклянного цилиндра.

В связи с этим, лампы с колбами одинакового диаметра, но с различной мощностью, способны работать при одном и том же номинальном токе. Между падением напряжения и длиной цилиндра существует прямая пропорциональная зависимость, определяющая класс энергоэффективности. То есть, чем длинее лампа, тем выше ее мощность, что наглядно отражено на рисунке. При диаметре Т5 и 13 т длина составит 52 см, 21 ватт – 85 см, 28 ватт – 115 см. Диаметр Т8 и мощность 15 ватт соответствуют длине 44 см.

Большие размеры люминесцентных ламп изначально делали их не совсем удобными в использовании, поскольку им требовались и светильники с аналогичными габаритами. Производители всегда хотели уменьшить это соотношение, используя различные способы. Однако нельзя было просто снизить длину колбы и увеличить ток разряда, чтобы достичь установленной мощности. Это привело бы к возрастанию температуры внутри колбы и увеличению давления ртутных паров. При таких параметрах световая отдача ламп заметно снижается.

Инженерная мысль пошла другим путем, и размеры изделий были снижены путем изменения их конфигурации. Длинные цилиндры сгибались пополам или соединялись в кольцо, что позволило получить источники света U-образной и кольцевой формы с уменьшенными габаритами без потерь мощности. Одновременно удалось повысить коэффициент мощности и снизить коэффициент пульсации.

Окончательно проблема разрешилась лишь с появлением люминофоров, устойчивых к высоким электрическим нагрузкам. В результате, диаметр колб значительно снизился и достиг 12 мм. Общая длина ламп еще больше сократилась за счет многократных изгибов тонких стеклянных цилиндров. Появились компактные изделия, с таким же внутренним устройством и принципом работы, как у обычных ламп линейного типа.

Цены

Стоимость люминесцентных ламп напрямую зависит от мощности. Но в не меньшей степени и от производителя. Наиболее дешевые выпускает компания OSRAM. Например, при мощности 18 Вт лампы этого бренда стоят 36-38 рублей, а 36 Вт – 47-50 рублей. Бренд Philips при тех же мощностях предлагает изделия по 40-42 и 50-55 рублей соответственно.

Выводы

Как показал проведенный нами эксперимент, оба варианта замены люминесцентных ламп в светильниках 2х36 на светодиодные аналоги имеют право на жизнь и позволят Вам реально экономить электроэнергию в Вашем офисе, однако к этому вопросу нужно подойти, тщательно взвесив все плюсы и минусы каждого варианта.

Однако, с точки зрения экономической целесообразности, замена ламп на светодиодные не всегда будет эффективна: если выбирать относительно дешевые лампы (350 — 600 рублей по ценам конца 2015 года), ресурс их может оказаться совсем не таким большим, какого мы ожидаем от светодиодных технологий, а применение более дорогие ламп (800 — 1600 рублей) в комплексе с переделкой светильника вообще показывает, что проще (и дешевле) просто купить новый светодиодный светильник.

Еще раз напоминаем, что для эксперимента мы подбирали светодиодные лампы именитых производителей, по своим техническим характеристикам максимально приближенные к характеристикам стандартных люминесцентных ламп, при этом исключив из списка возможных претендентов продукцию Noname. Однако, если кто-то из других Производителей или Дистрибьюторов захочет предоставить свою продукцию для тестирования в нашей лаборатории и последующего написания статьи по данному продукту – милости просим: info@stroi-tk.ru.

Перейти к услуге Замена люминесцентных ламп на светодиодные.

Конструкция цоколя G13

Штырьковой цоколь типа G конструктивно представляет собой два контакта – штыря. Для создания электрического соединения контакты цоколя небольшим усилением вставляются в специальные пазы (отверстия) в патроне и надежно фиксируются.

Один из наиболее известных видов — это цоколь типа G13. Расстояние между его контактами – штырями составляет 13 мм. Используется с трубчатыми (линейными) лампами Т8, диаметр которых 26 мм.

Цоколь типа G13

Размеры ламп т8 и сравнительная характеристика мощностей

Мощность трубчатой (линейной) конструкции лампы Т8 зависит от ее длины и источника света.

Длина ламп Т8 (с цоколем), мм

Мощность, Вт

люминесцентная

светодиодная

300

5 – 7

450

15

5 – 7

600

18, 20

7 – 10

900

30

12 – 16

1200

36, 40

16 – 25

1500

58, 65, 72, 80

25 – 45

Как заменить люминесцентные трубки на светодиодные

В настоящее время светодиодные источники света постепенно вытесняют прочие, что обусловлено их хорошими техническими характеристиками: соотношение электрической мощности и силы светового потока, а также продолжительность срока эксплуатации.

В связи с этим производители LED-устройств начали выпускать лампы типоразмеров аналогичных размерам люминесцентных, оснащаемых к тому же аналогичными типами цоколя.

В этом случае заменить люминесцентную трубку на светодиодную не составит труда даже неквалифицированному пользователю.

Работы по подключению LED-источника света в обычный люминесцентный светильник выполняются следующим образом:

  • выполняется выключение цепи питания светильника, который подвергается модернизации;
  • вскрывается корпус и отсоединяются провода от ЭПРА, если в модели установлен электронный балласт, или от ЭмПРА и стартера, если в светильнике используется такая схема подключения;
  • провода, идущие от патронов типа G13, подсоединяются к проводам питающей сети в соответствии со схемой подключения LED-источника света;
  • места соединения изолируются, корпус светильника собирается в исходное состояние;
  • проверяется работоспособность реконструированного объекта.

В заключение хочется отметить, что, хотя люминесцентные лампы и относятся к энергоэффективным, они постепенно заменяются на светодиодные. К тому же мы рассказали, как выполнить замену путем несложных операций даже неподготовленному пользователю. Преимуществ от такой переделки масса:

  • срок службы светодиодных ламп дольше;
  • меньше элементов в схеме (не сгорит дроссель и не залипнет стартер);
  • в светодиодных лампах не содержится ртуть;
  • светодиодные лампы могут утилизироваться как бытовые отходы, что особенно актуально для крупных предприятий и офисов.
