Принцип работы
После того, как подается напряжение питания, оно через цоколь поступает на основной и дополнительный электроды, что приводит к образованию между ними тлеющего разряда. Это приводит к тому, что в колбе начинают образовываться положительные ионы и свободные электроны.
После того как количество носителей заряда достигает определенного «порога», на месте тлеющего заряда возникает дуговой. Как правило, от момента включения до появления стабильного дугового разряда проходит не более минуты.
Но для выхода на рабочие электрические и световые показатели лампе еще понадобиться от 7 до 10 минут. Это обусловлено тем, что заключенной внутри газоразрядного устройства капле ртути понадобиться время для испарения, после чего происходит существенное улучшение яркости дугового разряда.
Заметим, что время выхода в рабочий режим напрямую зависит от температуры окружающего воздуха, чем она выше, тем меньше этот промежуток времени.
Технические характеристики
В таблице представлены средние характеристики. Естественно, в зависимости от конкретной модели и производителя они будут несколько различаться.
| Мощность, Вт | Световой поток, Лм | Цветовая температура,К | Светоотдача, лм/Вт | |
| ДРВ 250 | 250 | 4700 | 4000 | Не более 50 |
| ДРЛ 250 | 250 | 9500 | 3800 | Свыше 54 |
| ДНаТ 250 | 250 | 28000 | 2000 | 100-110 |
| Средний срок эксплуатации, ч | Патрон-Цоколь | Необходимость дополнительной аппаратуры | Максимальная мощность | |
| ДРВ 250 | 3000-4000 | Е40 | Нет | До 1 кВт |
| ДРЛ 250 | 12000-15000 | Е40 | Да | До 1 кВт |
| ДНаТ 250 | 18000-20000 | Е40 | Да | До 1 кВт |
| Мощн-ость, Вт | Световой поток, Лм | Цветовая темпе-ратура,К | Свето-отдача, лм/Вт | |
| ДРВ 250 | 250 | 4700 | 4000 | Не более 50 |
| ДРЛ 250 | 250 | 9500 | 3800 | Свыше 54 |
| ДНаТ 250 | 250 | 28000 | 2000 | 100-110 |
| Средний срок, ч | Патрон-Цоколь | Доп. аппаратура | Макс. мощность | |
| ДРВ 250 | 3000 | Е40 | Нет | До 1 кВт |
| ДРЛ 250 | 12000 | Е40 | Да | До 1 кВт |
| ДНаТ 250 | 18000 | Е40 | Да | До 1 кВт |
ДРВ лампа, несмотря на невысокий срок службы до сих пор востребована. Наиболее важным аргументом является отсутствие обязательной пускорегулирующей аппаратуры, этот тип световых приборов может применяться в уже существующей осветительной сети. Модернизация и установка дополнительных компонентов не требуется. Кроме того, у них несколько лучше цветопередача. Эти лампы успешно могут заменить тепловые источники света.
Утилизация
Рассматриваемые световые приборы отнесены к первому классу опасности. Поэтому, сейчас растет количество мест, где эти они запрещены к применению. Возможно, что через несколько лет ртутные лампы будут сняты с производства повсеместно, так как политика государств направлена на снижение количества оборудования, содержащего ртуть. Выполняя государственный приказ, коммунальное хозяйство сокращает применение ДРЛ.
К сожалению, не все задумываются о вопросах вывода таких источников света из эксплуатации. Этим они вредят не только себя, но и окружающим.
В скором времени их продажа будет полностью прекращена. Приборы, содержащие ртуть, будут оставлены только в медицинском оборудования до того момента, пока не будет найдет безопасный аналог.
В настоящее время утилизация ртутных ламп является лицензируемой услугой. 3 сентября 2010 года было принято соответствующее постановление правительства РФ. Документ описывает требования к процессу утилизации, содержит информацию о порядке действий при заражении ртутью. Описан процесс демеркуризации – удаления ртути.
Сейчас все юридические лица РФ обязаны формировать паспорт отходов на люминесцентные лампы и вести строгий учет ртутьсодержащих отходов. Наличие ртути – это уже потенциальная опасность.
Под переработкой и утилизацией понимаются восстановление отслуживших свой срок металлов из приборов их содержащих. Ртути в том числе. Поврежденная колба обеспечит выход жидкого металл в окружающую среду.
В России действует закон ФЗ-187 (статья 139). Согласно нему, за неправильную утилизацию или размещение контейнера для опасных отходов в ненадлежащем месте взыскивается штраф. Несанкционированный вывоз за территорию хранения также наказуем.
Разновидности
Газоразрядные лампы делятся на ГРЛ низкого и высокого давления. Каждая из групп обладает своими особенностями, что влияет на выбор в конкретном случае.
Газоразрядные лампы низкого давления
К наиболее известным представителем ГРЛ низкого давления относится люминесцентная лампа. Она представляет собой трубку, покрытую изнутри люминофором. Электроды получают импульс высокого напряжения и нагреваются.
ГРЛ низкого давления
При нагревании между контактами образуется тлеющий заряд, в газовой среде колбы возникает УФ-излучение, которое, воздействуя на люминофор, вызывает свечение.
Разновидностью люминесцентных ламп (ЛЛ) являются компактные приборы, которые маркируются аббревиатурой КЛЛ и ничем кроме размеров не отличаются от предыдущей модели. Во всех устройствах имеется регулирующий элемент, встроенный в цоколь.
Виды КЛЛ
Отдельно стоит рассмотреть индукционные осветительные приборы. Они не имеют никаких электродов во внутренней части, а ионизация происходит под действием высокочастотного магнитного поля. Обычно в колбе используется смесь аргона и паров ртути, воздействующих на люминофор.
Газоразрядные лампы высокого давления
Элементы, давление внутри колбы которых превышает атмосферное, называются лампами высокого давления.
Представителями являются дуговые ртутные лампы (ДРЛ). Не так давно именно они составляли большую часть всего уличного освещения. Теперь же их стараются заменять на металлогалогеновые и натриевые источники, имеющие более высокую эффективность.
ГРЛ высокого давления
Если к прибору подключены йодиды, он имеет маркировку ДРИ. Прибор сдержит горелку из кварцевого стекла, в которой расположены электроды. В качестве функционального вещества используется смесь из аргона, ртути и йодидов некоторых металлов. Горелка находится в разреженном пространстве и позволяет создавать сильное излучение, которого хватает для освещения больших площадей. ДРИ могут иметь мощность от 250 до 3500 Вт.
Еще одним примером ГРЛ высокого давления служит дуговая натриевая трубчатая модель (ДНаТ). Она характеризуется очень высокой светоотдачей и относительно небольшим расходом энергии. Свет имеет ярко выраженный золотистый оттенок. К недостаткам прибора можно отнести долгое выключение, которое может занимать около 10 минут.
Натриевая лампа ДНаТ
Если нужно белое освещение, максимально приближенное к дневному, лучше подбирать дуговые ксеноновые устройства. Максимальная мощность может достигать показателя в 18 кВт. Вольфрамовые электроды легированы торием и способны выдерживать высокие нагрузки. Применяется сапфировое стекло, если необходимо получить на выходе УФ-излучение.
Металлогалогенные газоразрядные лампы (МГЛ) – компактные, надежные и мощные источники освещения, представляющие собой помещенную в вакуумную колбу горелку. Горелка делается из кварцевого стекла или керамики. Внутренняя часть заполняется парами ртути и галогенидами металлов. Излучение возникает при появлении плазмы между электродами во время подачи питания. Мощность приборов в некоторых случаях может достигать 3,5 кВт. Рассчитаны на 12 000 часов работы. Включение до полной мощности занимает примерно 10 минут.
Цветопередача газоразрядных осветительных приборов
До изобретения люминофора цветопередача газоразрядных ламп оставалась на низком уровне. В ней преобладали холодные тона, так как излучения разряда в парах ртути приобретают интенсивный цвет синеватого оттенка. Он искажает восприятие окружающего мира, давит на психику.
Лица людей казались бледными или сине-серыми, а предметы теряли свои краски. По данной причине ртутные дуговые лампы редко использовались в помещениях, а выносились на улицы, где требования к освещению минимальные. Однако с появлением люминофора от синего оттенка удалось избавиться.
Внутренняя поверхность колбы современных ламп ДРЛ покрыта термостойким люминофором. Вещество преобразует ультрафиолет в излучение оранжево-красного цвета. Он обеспечивает баланс цветности излучения, адаптируя свет для восприятия человеческим глазом. Световой поток становится более чистым, а цветопередача четкой.
От давления ртутных паров зависит спектр света. Яркость ощутимо повышается при высоких давлениях. Например, в процессе разогрева лампы оттенок света близок к сине-зеленому или фиолетовому. При большем нагреве прибора происходит смешение сине-зеленых излучений ртути с красноватым цветом люминофора. На выходе получается яркое, почти белое свечение.
Для чего нужен дроссель?
Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:
- Лампы люминесцентные и ультрафиолетового освещения.
Ультрафиолетовая лампа Разного вида дуговые ртутные осветительные приборы: ДРТ, ДРЛ, ДРИЗ, ДРШ, ДРИ.
Дуговые ртутные лампы Дуговые натриевые лампы: ДНаМТ, ДНаС, ДНаТ.Дуговая натриевая лампа Все осветительные устройства имеют отличия в принципе получения светового потока, есть и другие различия:
- в их устройстве применяются разные материалы;
- отличаются наличием химических элементов;
- внутри колб давление по собственным параметрам каждого осветительного устройства;
- они различны по мощности и яркости светового потока.
Объединяет эти виды ламп непостоянная величина пускового тока и сопротивления в процессе пуска и дальнейшей работы.
Для того чтобы ограничить величину рабочего тока, в осветительных устройствах этого вида применяют разного вида балласт: ЭПРА, ПРА и ЭмПРА, которые представляют собой катушки индуктивности (дроссели). В момент пуска каждое устройство этого типа имеет высокое значение сопротивления; когда осветительный прибор разжигается, происходит процесс электропробоя в среде инертного газа, которым наполнена лампа (ртутный или натриевый пар), и возникает дуговой разряд.
В процессе, когда происходит зажигание лампы, ионизированный газ теряет сопротивление от дугового разряда в несколько десятков раз, и по этой причине возрастает ток, идет выделение тепла. Если не ограничивать величину тока, он мгновенно создаст перегретую газовую среду, что приведет к поломке осветительного устройства, его повреждению изнутри. Для предотвращения этого в цепь прибора освещения включают сопротивление (дроссель).
Физические параметры и схема подключения дросселя
Последовательно включенный дроссель ДРЛ имеет реактивное сопротивление, величина которого зависит от катушки индуктивности: один генри пропускает один ампер тока, когда напряжение – один вольт.
Дроссель
К параметрам катушки индуктивности относятся:
- квадрат используемой медной проволоки;
- количество витков;
- какой сердечник и величина поперечного сечения магнитопровода;
- какое электромагнитное насыщение.
Катушка индуктивности имеет активное сопротивление, которое всегда учитывается, когда проводится расчет балласта для каждого типа прибора освещения этого вида с учетом его мощности, от этого зависят габаритные размеры дросселя.
Рассмотрим простую схему включения балласта, когда в конструкции лампы ДРЛ предусмотрены электроды (дополнительные) для процесса возникновения тлеющего разряда, переходящего в электродугу.
Схема подключения лампы ДРЛ
В этом случае индуктивность ограничивает величину рабочего тока в осветительном устройстве.
Балласт для люминесцентных ламп
Конструктивно люминесцентный прибор освещения для пуска использует дроссель ПРА, в новых видах этого осветительного устройства применяется ЭПРА, это электронный вид пускорегулирующего аппарата. Задачей этого устройства является сдерживание возрастающего значения тока на одном уровне, который поддерживает необходимое напряжение на электродах внутри осветительного прибора.
Время разогрева
Максимально возможно гореть светильники ДРЛ 250 (характеристики приборов будут указаны ниже) начинают примерно через 7-10 минут с момента их введения в работу. Столько времени требуется потому, что ртуть в неразогретом состоянии, расположенная в кварцевой горелке, представлена в виде капелек или же тонкого слоя на стенках стеклянной колбы. Но после включения лампы на этот жидкий металл начинает действовать высокая температура, а это уже в свою очередь приводит к испарению ртути и постепенному улучшению разряда между имеющимися электродами. В тот момент, когда вся ртуть полностью преобразуется в газообразную форму, лампа ДРЛ начнет работать в своем номинальном режиме.
Устройство и принцип работы ДРЛ
Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.
Основные функциональные части обычной ДРЛ
- Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты – точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
- Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них – основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
- Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.
Довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.
Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.
Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.
Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.
Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.
Принцип действия
Горелка (РТ) лампы изготавливается из тугоплавкого и химически стойкого прозрачного материала (кварцевого стекла или специальной керамики), и наполняется строго дозированными порциями инертных газов. Кроме того, в горелку вводится металлическая ртуть, которая в холодной лампе имеет вид компактного шарика, или оседает в виде налёта на стенках колбы и (или) электродах. Светящимся телом РЛВД является столб дугового электрического разряда.
Схема 3. Ввод трансформатора.
Процесс зажигания лампы, оснащённой зажигающими электродами, выглядит следующим образом. При подаче на лампу питающего напряжения между близко расположенными основным и зажигающим электродом возникает тлеющий разряд, чему способствует малое расстояние между ними, которое существенно меньше расстояния между основными электродами, следовательно, ниже и напряжение пробоя этого промежутка. Возникновение в полости РТ достаточно большого числа носителей заряда (свободных электронов и положительных ионов) способствует пробою промежутка между основными электродами и зажиганию между ними тлеющего разряда, который практически мгновенно переходит в дуговой.
Стабилизация электрических и световых параметров лампы наступает через 10 — 15 минут после включения. В течение этого времени ток лампы существенно превосходит номинальный и ограничивается только сопротивлением пускорегулирующего аппарата. Продолжительность пускового режима сильно зависит от температуры окружающей среды: чем холоднее, тем дольше будет разгораться лампа.
Электрический разряд в горелке ртутной дуговой лампы создаёт видимое излучение голубого или фиолетового цвета, а также мощное ультрафиолетовое излучение. Последнее возбуждает свечение люминофора, нанесённого на внутренней стенке внешней колбы лампы. Красноватое свечение люминофора, смешиваясь с бело-зеленоватым излучением горелки, даёт яркий свет, близкий к белому.
Схема включения лампы ДРЛ.
Изменение напряжения питающей сети в большую или меньшую сторону вызывает соответствующее изменение светового потока. Отклонение питающего напряжения на 10 — 15 % допустимо и сопровождается изменением светового потока лампы на 25 — 30 %. При уменьшении напряжения питания менее 80 % номинального, лампа может не зажечься, а горящая — погаснуть.
При горении лампа сильно нагревается. Это требует использования в световых приборах с дуговыми ртутными лампами термостойких проводов, предъявляет серьёзные требования к качеству контактов патронов. Поскольку давление в горелке горячей лампы существенно возрастает, увеличивается и напряжение её пробоя. Величина напряжения питающей сети оказывается недостаточной для зажигания горячей лампы. Поэтому перед повторным зажиганием лампа должна остыть. Этот эффект является существенным недостатком дуговых ртутных ламп высокого давления, поскольку даже весьма кратковременный перерыв электропитания гасит их, а для повторного зажигания требуется длительная пауза на остывание.
Общие сведения: Лампы ДРЛ имеют высокую светоотдачу. Они устойчивы к атмосферным воздействиям, зажигание их не зависит от температуры окружающей среды.
- лампы типа ДРЛ выпускаются мощностью 80, 125, 250, 400, 700, 1000 Вт;
- средний срок службы 10000 часов.
Важным недостатком ламп ДРЛ является интенсивное образование озона в процессе их горения. Если для бактерицидных установок это явление обычно оказывается полезным, то в других случаях концентрация озона вблизи светового прибора может существенно превышать допустимую по санитарным нормам. Поэтому помещения, в которых используются лампы ДРЛ, должны иметь соответствующую вентиляцию, обеспечивающую удаление избытка озона.
http://fazaa.ru/www.youtube.com/watch?v=qBOAN6ABnTc
О0Др-основная обмотка дросселя, Д0Др-дополнительная обмотка дросселя, С3-помехоподавляющий конденсатор, СВ-селеновый выпрямитель, R-зарядный резистор, Л-двухэлектродная лампа ДРЛ, Р-разрядник.
Включение: Включение ламп в сеть осуществляется с помощью ПРА (пуско-регулирующей аппаратуры). В обычных условиях последовательно с лампой включается дроссель (схема 2), при очень низких температурах (ниже -25°C) в схему вводится автотрансформатор (схема 3).
При включении ламп ДРЛ наблюдается большой пусковой ток (до 2,5·Iном). Процесс разгорания лампы длится до 7 минут и более, повторное включение лампы возможно лишь после ее остывания (10-15 минут).
- технические данные лампы ДРЛ 250Мощность, W – 250;
- ток лампы, A – 4,5;
- тип цоколя – E40;
- световой поток, Lm – 13000;
- светоотдача, Lm/W – 52;
- цветовая температура, К – 3800;
- срок горения, ч – 10000;
- индекс цветопередачи, Ra – 42.
http://fazaa.ru/www.youtube.com/watch?v=jdfRUyW33t4
Критерии выбора: оценка технических показателей
Определяя оптимальный вариант осветительного прибора, следует брать во внимание следующие характеристики:
- мощность;
- форму/размер цоколя;
- яркость светового потока;
- длительность работы.
Мощность. При выборе этого параметра стоит ориентироваться на назначение и расположение светильника. Если прибор покупается для освещения дороги, то надо учесть расстояние между фонарями – чем оно больше, тем производительней должны быть лампы.
Диапазон мощностных характеристик осветителей ДРЛ находится в пределах 80-1000 Вт. Это значение отображено в маркировке ламп, например, ДРЛ 250, ДРЛ 400 и т.д.
Световой поток. Главный показатель светового излучения, направленного в разные стороны. Параметр измеряется в люменах (Лм). Именно по этому критерию, а не по мощности, необходимо сравнивать производительность разных типов ламп.
Светильники с ДРЛ лампой для выдачи нужного светового потока расходуют больше электроэнергии, чем их светодиодные аналоги и осветители ДНаТ. Яркость LED-прибора в 100 Вт соответствует показателю освещенности ртутно-дугового собрата в 400 Вт
Значительная экономия на энергоресурсах – весомый аргумент в пользу светодиодов. Высокая стоимость LED-ламп окупается в первый год эксплуатации.
Цоколь. ДРЛ осветители выпускаются с двумя наиболее востребованными типами цоколей:
- Е27 – винтовая форма, диаметр – 27 мм. Таким цоколем оснащаются ртутно-дуговые приборы на 80 Вт и 125 Вт.
- Е40 – самый крупный размер категории «Е». Цоколь на 40 мм применяется в лампах на 250 Вт и выше, предназначенных для освещения просторных площадей.
Кроме типа закручивания в патрон следует учесть и габариты плафона светильника.
Ширина и длина газоразрядной лампы зависит от мощности прибора. Чем выше производительность ДРЛ осветителя, тем он крупнее и тяжелее
Длительность службы. Этот параметр во многом определяется качеством изготовления, а именно ответственностью производителя. Лучше выбирать лампы с максимальным периодом службы. Как правило, у высокомощных приборов срок эксплуатации выше.

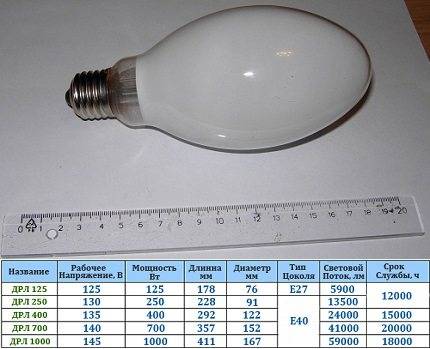

Для наглядности общие характеристики ламп разной мощности приведены в сводной таблице. Все электроприборы работают на переменном токе, частота стандартна – 50 Гц
Часть информации о характеристиках ламп заложена в маркировке. В отечественной практике буквенная аббревиатура обозначает название осветителя, цифровая – мощность. Производство ртутных ламп регламентировано ГОСТом 27682-88 и ГОСТом 53074-2008.
Зарубежные изделия типа ДРЛ согласно международной системе ILCOS маркируются QE. Некоторые производители придерживаются общеевропейского ZVEI и немецкого LBS порядка обозначений.
Маркеры ртутных ламп популярных компаний:
- HPL – Philips;
- HRL – Radium;
- MBF – General Electric;
- HQL – Osram;
- HSL и HSB – Sylvania.
Дополнительные обозначения согласно ILCOS: QB – модели со встроенным балластом, QG – сферическая колба, QR – лампы с отражающим внутренним слоем.
Срок службы лампы ДРЛ
Данные лампы получили широкое распространение для уличного и промышленного освещения. В случае необходимости они могут использоваться и для внутреннего освещения помещений. Такая популярность стала возможной, благодаря таким эргономическим показателям, как соответствие излучения солнечному свету, коэффициент пульсаций светового потока и другим
Немаловажное значение имеет и тот факт, что ламп ДРЛ варьируется в очень широком диапазоне, значительно расширяя сферу их использования
Особое внимание следует обратить на сроки службы, заявленные производителями. Как показывает практика, ртутные лампы ДРЛ после 2-3 месяцев эксплуатации в зависимости от интенсивности использования, теряют значительную часть
Вместе с тем, расход электрической энергии остается на том же уровне. Кроме того, было достоверно установлено, что эти лампы обладают так называемым эффектом старения. То есть, через 400 часов работы их световой поток снизится примерно на 20%, а к концу срока эксплуатации данный показатель составит уже 50%.
Данные недостатки полностью перекрываются простотой и технологичностью, доступностью и низкой стоимостью ртутных газоразрядных лампочек. Их использование становится экономически выгодным при отсутствии жестких требований к освещению на конкретном объекте или участке.
-20 dB
m.ix
ДОБАВЛЕНО 11/18/2009 08:33
m.ix
, твою идею про длинную линию я понял. Не знаю, вряд ли. Вот с тонким проводом… Но с длинной линией думаю нет, не сопоставимы уровни того чем от длинны обогатится то что по проводу идет и те напруги, что требует ДРЛ.
Тем более (правда не скажу на каком именно расстоянии допустима установка пускорегулирующих устройств для ДРЛ) на практике часто вижу, что ставится все достаточно отдаленно
Хотя на сечение провода стоило бы внимание обратить и не только от лампы до дросселя, но и вообще, то есть к дросселю от щита или что там.
С пробоем и изоляцией ты тоже не прав, там где пробьет, уже не зарастет и выгорит в считанные дни если не часы, особенно при сырой погоде
Большинство светотехнических установок наряду с активной мощностью потребляют и реактивную мощность, т.к. они имеют обмотки с довольно большой индуктивностью. Наличие реактивной мощности приводит к необходимости использовать более мощные трансформаторы и кабели, чем это требуется при активной нагрузке. Величина реактивной нагрузки характеризуется значением cos Ф в сети. При этом следует отметить, что потребляемая реактивная мощность не затрачивается на выполнение полезной работы, а фактически расходуется впустую.
Эффективность применения ДРЛ, ДНаТ и светодиодных ламп
Когда организовывается освещенность большого пространства, надо всегда исходить из правильного применения ламп, учитывая условия их применения.
- Лампы ДРЛ – это простые в эксплуатации устройства, доступные по стоимости, желательно применять их на объектах без особых требований к качеству освещенности.
- Натриевые дуговые лампы имеют лучшие показатели световой отдачи в категории газоразрядных источников освещения, но имеют низкий уровень цветовой передачи, обладают зависимостью от температурного режима. По этим причинам их нельзя применять в производственных цехах, на дорогах. В других местах применение этого вида ламп допускается.
- Лампа СД (светодиодная) имеет один, по мнению специалистов, недостаток – это необходимость в создании теплоотвода от световых диодов, так как возможный перегрев в процессе работы может повлиять на кристалл с люминофором. Кроме этого в источнике питания (драйвере) этого вида ламп есть конденсаторы, работа которых ограничивается временным интервалом в 6–10 тысяч часов, после этого срока нет гарантий качественного освещения. Современные СД-лампы используют твердотельные драйверы, что позволяет увеличить время работы лампы до 50–60 тысяч часов.
Светодиодная лампа, в отличие от газоразрядных источников света, не нуждается в пусковом токе, что сказывается при ее подключении на выборе сечения провода. Необходимо отметить, что в настоящий момент светодиодные лампы имеют высокую стоимость. Окупаемость одной лампы происходит в течение года ее эксплуатации при горении 8–10 часов в течение дня.
Принцип работы:
Для изготовления горелки используется прозрачный, химически стойкий тугоплавкий материал – обычно кварцевое стекло или специальная керамика. Горелка заполняется точно отмерянными дозами инертных газов. Так же в горелку помещается металлическая ртуть. Светящееся тело РЛВД представляет собой столб дугового электрического разряда.
Оборудованная зажигающими электродами лампа зажигается так. Во время подачи на лампу питающей электроэнергии между расположенными на близком расстоянии основным и зажигающим электродом создается тлеющий разряд. Этому способствует минимальное расстояние между ними, меньшее, чем промежуток между основными электродами, и обладающее более низким напряжением для пробоя этого расстояния. При появлении в полости РТ достаточного количества носителей заряда (свободных электронов и положительных ионов) возникает пробой расстояния между основными электродами. После этого происходит возникновение тлеющего разряда, который практически моментально становится дуговым.
Устойчивость электрических и световых качеств лампы достигается в течении 10-15 мин. после включения. В это время ток лампы значительно превышает номинальный и ограничен только сопротивлением пускорегулирующего аппарата. Длительность пускового режима изменяется зависимо от температуры внешнего окружения – чем ниже температура, тем длительнее он будет.
Электрический разряд в горелке лампы ДРЛ вызывает видимое голубое или фиолетовое излучение, и мощное ультрафиолетовое излучение. Это излучение провоцирует свечение люминофора, который находится на внутренней поверхности стеклянной колбы лампы. Смешиваясь с бело-зеленоватым светом от горелки, красноватое свечение люминофора дает излучение яркого, близкого к белому, цвета.
Колебания напряжения в питающей электросети вызывает соответствующее колебание светового потока. Допустимым отклонением является колебание напряжения в пределах 10 — 15 %, которое сопровождается колебанием светового потока на 25 — 30%. При снижении питающего напряжения ниже, чем до 80% от нормального, лампа может не загореться, а горящая – погаснуть.
При работе лампа может сильно нагреваться
Эта особенность вынуждает использовать в конструкции световых приборов с лампами ДРЛ термостойкие провода, а в патронах – обращать внимание на качество контактов. При нагреве лампы сильно возрастает давление в её горелке, а, следовательно, возрастает и напряжение её пробоя
Вследствие этого напряжения питающей сети может не хватать для зажигания нагретой лампы. Поэтому перед повторным включением лампа должна остыть. Такой эффект дает лампам РЛВД значимый недостаток, так как даже короткий перерыв в электропитании гасит их, а повторное включение возможно лишь после длительной паузы.
