Лампы типа ДРЛ: общая информация

Технические характеристики ламп ДРВ и ДРЛ

На рынке представлены модели различной мощности: 160 Вт, 250, 500, изредка можно найти 700 и 1000 Вт.

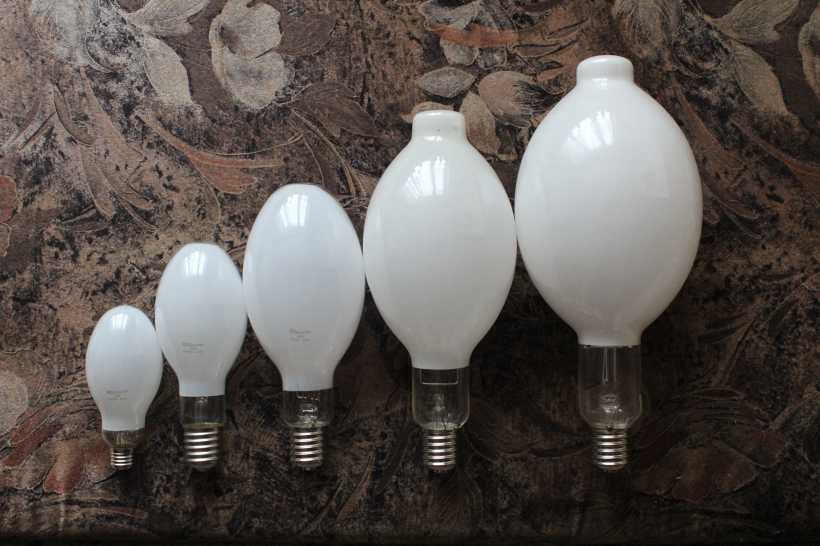

Продаются лампочки разных мощностей

Ниже представлены техническое описание на лампы ДРВ 250 (их используют для искусственного освещения теплиц):

  • Длина лампы составляет 22,5 см, диаметр — 9,1 см;
  • Срок эксплуатации — 3000 часов (в среднем);
  • Световой поток — 4700 лм;
  • Уровень световой отдачи — 18,8 лм/Вт;
  • Напряжение равняется 220 Вт;
  • Номинальный уровень мощности — 250 Вт;
  • Вставлен цоколь типа Е40.

Вам это будет интересно Как определить освещение в квартире

Другие модели будут иметь иные характеристики.

Утилизация

Рассматриваемые световые приборы отнесены к первому классу опасности. Поэтому, сейчас растет количество мест, где эти они запрещены к применению. Возможно, что через несколько лет ртутные лампы будут сняты с производства повсеместно, так как политика государств направлена на снижение количества оборудования, содержащего ртуть. Выполняя государственный приказ, коммунальное хозяйство сокращает применение ДРЛ.

К сожалению, не все задумываются о вопросах вывода таких источников света из эксплуатации. Этим они вредят не только себя, но и окружающим.

В скором времени их продажа будет полностью прекращена. Приборы, содержащие ртуть, будут оставлены только в медицинском оборудования до того момента, пока не будет найдет безопасный аналог.

В настоящее время утилизация ртутных ламп является лицензируемой услугой. 3 сентября 2010 года было принято соответствующее постановление правительства РФ. Документ описывает требования к процессу утилизации, содержит информацию о порядке действий при заражении ртутью. Описан процесс демеркуризации – удаления ртути.

Сейчас все юридические лица РФ обязаны формировать паспорт отходов на люминесцентные лампы и вести строгий учет ртутьсодержащих отходов. Наличие ртути – это уже потенциальная опасность.

Под переработкой и утилизацией понимаются восстановление отслуживших свой срок металлов из приборов их содержащих. Ртути в том числе. Поврежденная колба обеспечит выход жидкого металл в окружающую среду.

В России действует закон ФЗ-187 (статья 139). Согласно нему, за неправильную утилизацию или размещение контейнера для опасных отходов в ненадлежащем месте взыскивается штраф. Несанкционированный вывоз за территорию хранения также наказуем.

Устройство и принцип работы ДРЛ

Чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

  • Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты – точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
  • Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них – основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
  • Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Принцип работы ДРЛ довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.

Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Советуем изучить — Действия электротехнического персонала при перегорании высоковольтного предохранителя трансформатора

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Выбор и характеристики ДРЛ

Среди зарекомендовавших с положительной точки зрения поставщиков можно упомянуть: GE, Philips, Osram, Sylvanya, Radium, DELUX, Лисма, Евросвет, E.NEXT.

Имеются модели с уже встроенным балластом. Таким внешний дроссель не требуется.

Для того, чтобы выбрать необходимый тип осветительного прибора потребуется ответить на такие вопросы:

  • Какой срок службы необходим?
  • Какая яркость будет достаточная для освещаемой площади?
  • Патрон под какой цоколь будет использоваться?
  • Какая потребуется мощность?

Особенностью этого типа ламп является требование к их размещению. Они должны быть расположены высоко. К примеру, осветитель мощностью 125 Вт должен быть поднят на высоту 4 метра, а мощностью 1 кВт – уже на 8 метров.

Маркировка

ДРЛ-

125

ДРЛ-

250

ДРЛ-

400

ДРЛ-

700

ДРЛ-

1000

HM-ED

125W

HQL-

125W

HPL-N

125W/542

Мощность

125Вт

250Вт

400Вт

700Вт

1000Вт

125Вт

125Вт

125Вт

Диаметр

76мм

91мм

122мм

152мм

167мм

76мм

70мм

76 мм

Длина, мм

178

228

292

357

411

177

170

173

Цоколь, тип

Е27

Е40

Е27

Напряжение горения, В

125

130

135

140

145

125

125

125

Эксплуатация, час

12000

15000

20000

18000

20000

24000

16000

Поток света, Лм

5900

13500

24000

41000

59000

6200

6300

6200

Встроенный балласт

нет

нет

Производитель

Лисма – г. Саранск \ ГРЛ – г. Полтава

Phoenix

Osram

Philips

Из таблицы видно, что существуют аналоги иностранного производства. И произвести замену – не проблема, так как основные характеристики и габариты сходны. Обычно зарубежные ДРЛ имеют чуть больший световой поток и время службы.

Маркировка

ДРЛ-

125

ДРЛ-

250

ДРЛ-

400

ДРЛ-

700

ДРЛ-

1000

Мощность

125 Вт

250 Вт

400 Вт

700 Вт

1000 Вт

Диаметр*

76 мм

91 мм

122 мм

152 мм

167 мм

Длинна*

178 мм

228 мм

292 мм

357 мм

411 мм

Цоколь,тип

E27

E40

Срок службы*

12000

15000

20000

18000

Световой поток*

5900

13500

24000

41000

59000

*Характеристики могут меняться в зависимости от производителя. В данной таблице представлена наиболее популярная марка (Лисма)

Правила безопасности

При использовании лампы необходимо соблюдать некоторые правила безопасности:

  • Перед установкой лампочки нужно аккуратно распаковать ее и убедиться в отсутствии механических повреждений;
  • Вкручивать или эксплуатировать неисправную лампу запрещается, также нельзя использовать открытый светильник в открытом месте, где он не защищен от ветра или осадков;

После монтажа необходимо провести испытание, включив лампу на 10-15 минут. После этого ее можно использовать

Важно помнить, что ДРВ лампы разгораются несколько минут;

Важно! Если напряжение сети выше 220 В, светильники быстрее выйдут из строя, срок их службы закончится раньше

  • Любой монтаж лампы необходимо проводить только при выключенном электричестве;
  • При загрязнении лампочку нужно протереть сухой мягкой тряпкой. Использовать растворители или агрессивные чистящие средства нельзя;
  • Лампа может располагаться в любом положении — как горизонтально, так и вертикально;
  • Хранить лампочки нужно в упаковке, не ронять и не разбивать, их нельзя давать детям в руки или позволять играть;
  • Утилизировать светильники необходимо, сдав их в пункт приема ртутных лампочек.

Если лампочка все же разбилась, необходимо:

  1. Проветрить помещение не менее 30 минут, предварительно выйдя из него;
  2. Надеть одноразовые перчатки и смести все крупные части в пакет при помощи бумаги или картона;
  3. При помощи мокрой губки или скотча собрать мелкие кусочки. Ртуть необходимо собирать, двигаясь от краев к центру;
  4. В самом конце провести уборку с использованием хлора.

Лампочки ДРВ и ДРЛ часто применяются для освещения улиц, складов, цехов и строек. Они просты в монтаже и использовании, легко устанавливаются и меняются, дают хороший по качеству свет

Однако обе лампы относятся к 1 классу опасности из-за содержания ртути и должны использоваться осторожно

  • В наличии
  • Опт
  • 25.11.19

Опытные сотрудники всегда рады провести консультацию и помочь Вам в выборе материалов, оборудования и инструмента. В случае необходимости мы сможем обучить представителя Вашей компании работе с приобретенной техникой!

  • В наличии
  • Опт
  • 05.11.19

Мы предлагаем интеграцию и сервисное обслуживание внутренних инженерных систем, сетей и коммуникаций для частных загородных домов, коттеджей, квартир, офисов, ресторанов и других объектов в Москве и Московской области и регионов.

  • В наличии
  • Опт
  • 24.11.19
  • В наличии
  • Опт
  • 25.11.19

Они универсальны, подходят для наружного и внутреннего освещения строительных площадок, садов, дорожных сооружений и промышленных объектов. При хороших светoтехнических параметрах, ртутные лампы отличаются большим сроком службы и надежностью.

  • В наличии
  • Опт
  • 25.11.19

Они универсальны, подходят для внутреннего и наружного освещения строительных площадок, промышленных объектов и дорожных сооружений, садов. При хороших светoтехнических параметрах, ртутные лампы отличаются надежностью и большим сроком службы.

  • В наличии
  • Опт
  • 25.11.19

Они универсальны, подходят для наружного и внутреннего освещения строительных площадок, садов, дорожных сооружений и промышленных объектов. При хороших светoтехнических параметрах, ртутные лампы отличаются надежностью и большим сроком службы.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Особенности лампы ДРВ 250

Сберегающая лампочка ртутного типа производится крупнейшими компаниями с мировым именем, специализирующимися на поставке осветительных приборов и комплектующей техники. Изготовление продукции осуществляется из современных материалов с применением инновационных технологий.

Лампочка ДРВ 250 состоит из колбы с аргоновой средой высокого давления, вольфрамовой спирали и разрядной ртутной горелки. Она не нуждается в пусковом регулирующем устройстве. Изделие может устанавливаться в обычные патроны, как и привычные нам лампочки накаливания.


Существует мнение, что в быту и на производстве лучше использовать гибридный источник света, обладающий повышенным потенциалом излучения. На практике выясняется, что рабочие характеристики e40 на 50% ниже, по сравнению с устройствами индуктивно-дроссельной ДРЛ. Снижение эффективности импульса происходит благодаря ограничению напряжения тока, протекающего через головку горелки. Ее мощность и сопротивление управляется пусковым устройством.

При активации лампочки в дроссельном источнике света возникает катодное падение рабочего режима до 20 В. После того как основной элемент газоразрядной лампы е40 разгорится, его напряжение повышается, а показатели напряжения на вольфрамовой спирали понижаются в геометрической прогрессии. Технические характеристики и конструкция рабочих элементов по сравнению с лампой накаливания, отличить которую можно по конструкции рабочих элементов и внешнему виду, обеспечивают более яркое свечение. Спираль на 30% меньше электрической энергии.

Принцип работы и схемы подключения ДРЛ

Схема подключения двухэлектродной ДРЛ в статье не рассматривается, так как этот тип ламп морально устарел и более не производится.

На принципиальной схеме изображены:

EL – ДРЛ.

C – конденсатор (не является обязательным элементом).

LL – дроссель (катушка индуктивности).

FU – плавкий предохранитель.

При подаче напряжения, происходит ионизация газа между парами основных и поджигающих электродов. Так как они расположены в непосредственной близости, то ионизация газа происходит легко между ними. После ионизации газа происходит пробой между основными электродами – образуется дуговой разряд. Свет от самого разряда имеет голубой, либо фиолетовый оттенок.

Сам люминофор дает красноватый оттенок, таким образом, происходит смешивание основных цветов и синтезируется холодный белый свет. Видимый оттенок может незначительно меняться в зависимости от приложенного напряжения.

Разряд в горелке набирает яркость в течение семи-восьми минут. Это связано с тем, что изначально ртуть находится в виде шарика в жидком состоянии. При росте температуры происходит постепенное испарение ртути и разряд улучшается. Как только жидкий металл полностью перейдет в состояние пара, яркость достигнет максимума. При этом повышается и давление. Максимальная яркость достигается за десять-пятнадцать минут. Температура окружающей среды влияет на время выхода источника света на штатный режим.

Дроссель необходим, он является простейшим ПРА – пускорегулирующим аппаратом. Также он ограничивает ток, проходящий через электроды. Если ДРЛ-лампу подключить напрямую в сеть, то ее выход из строя неминуем. Обычно это происходит мгновенно. Полярность подключения дросселя не играет никакой роли. Его главное предназначение – стабилизация работы осветителя.

Подбор дросселя для конкретной ДРЛ лампы рассмотрен в таблице

ДРЛ 125 Вт

ДРЛ 250 Вт

ДРЛ 400 Вт

ДРЛ 700 Вт

Номинальный ток дросселя (ПРА)

Iн=1,15 А

Iн=2,15 А

Iн=3,25 А

Iн=5,45 А

Подбор определенного дросселя по току

Подробно изучить конструкцию  и принцип работы дросселя вы можете — тут

Используемая емкость конденсатора выбирается исходя из мощности лампы. Рекомендации представлены в таблице.

Тип лампы ДРЛ

Емкость конденсатора

ДРЛ-125 1.15 А

12мкФ

ДРЛ-250 2.15 А

18мкФ

ДРЛ-400 3.25 А

25мкФ

ДРЛ-700 5.25 А

40мкФ

При нынешнем развитии электроники, дроссель – архаичный элемент. Сейчас в продаже можно найти блоки электронной стабилизации дуги. Эти устройства могут выдержать точные параметры питания, которые необходимы для запуска и поддержания горения вне зависимости от изменения напряжения в осветительной сети.

Если не удается приобрести электронный балласт, его можно изготовить самостоятельно. Здесь Ф – фаза, 0 – ноль.

Принцип работы лампы ДРЛ

Горелка изделия изготавливается из прозрачного, химически стойкого тугоплавкого материала — кварцевого стекла или специальной керамики. Ее заполняют точно отмеренной дозой инертного газа и каплей металлической ртути. Светящимся телом в конструкции выступает столб дугового электроразряда.

Принцип действия, присущий лампе ДРЛ, выглядит так. Когда на изделие подается электроэнергия, между основным и зажигающим электродом образуется тлеющий разряд. Элементы расположены так близко друг к другу, что обеспечивают более низкое напряжение для пробоя. Тлеющий разряд практически моментально становится дуговым. Электрические и световые качества лампы становятся устойчивыми спустя 10 — 15 минут после подачи энергии. В этот период ток превышает номинальные значения (для ограничения задействуется пускорегулирующий аппарат). Пусковой режим во многом зависит от окружающей температуры — на морозе лампочка дольше «запускается».

Именно в горелке происходят все действия

В результате электрического разряда в горелке становятся видимыми голубое и фиолетовое излучения, включая УФ (ультрафиолет). Они провоцируют свечение люминофора, расположенного на внутренних стенках колбы. Горелка светит бело-зеленым светом, люминофор — красноватым. Оттенки смешиваются и получается яркий, близкий к белому цвет.

Если в электросети напряжение колеблется, это отражается на световом потоке. Допустимые отклонения напряжения — от 10 до 15% (при этом световой поток будет колебаться на 25 — 30%). Если питающее напряжение снижается до 80% от нормы, то изделие попросту не загорится. Если до этого она горела — то погаснет.

ДРЛ сильно греются в ходе работы. Из-за этой особенности необходимо тщательно продумывать конструкцию: применяют термостойкие провода и качественные контакты на патронах. В процессе разогрева лампы в ее горелке повышается давление, а вместе с ним и напряжение пробоя. То есть напряжения сети может не хватить для повторного включения. Чтобы повторно запустить изделие, ему необходимо время на остывание. В этом и кроется основной недостаток ДРЛ — перепады электропитания попросту гасят их, а повторное включение требует выждать паузу.

Дополнительная информация! Если окружающий воздух теплый, то изделие быстрее выйдет в режим максимального светового излучения.

Срок службы

Гореть такой источник света, по заверениям производителей, способен, как минимум, 12000 часов. Здесь все зависит от такой характеристики как мощность — чем мощнее лампа, тем дольше она служит.

Популярные модели и на сколько часов службы они рассчитаны:

  • ДРЛ 125 — 12000часов;
  • 250 — 12000часов;
  • 400 — 15000часов;
  • 700 — 20000часов.

Обратите внимание! На практике могут быть иные цифры. Дело в том, что электроды, как и люминофор, способны быстрее выйти из строя

Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже.

Бывает несколько разновидностей ДРЛ (расшифровка — дуговая ртутная лампа), которые применимы как в быту, так и в производственных условиях. Классифицируются изделия по мощности, где наиболее популярны модели на 250 и 500 Вт. Пользуясь ими, до сих пор создают системы уличного освещения. Ртутные приборы хороши за счет доступности и мощного светового потока. Тем не менее, появляются более инновационные образцы, безопасные и с лучшим качеством свечения.

Для общего освещения цехов, улиц, промышленных предприятий и других объектов, не предъявляющих высоких требований к качеству цветопередачи, применяются ртутные лампы высокого давления типа ДРЛ.

Устройство

Лампа ДРЛ (смотри рисунок справа) имеет следующее строение: стеклянный баллон 1, снабжённый резьбовым цоколем 2. В центре баллона укреплена кварцевая горелка (трубка) 3, заполненная аргоном с добавкой капли ртути. Четырёхэлектродные лампы имеют главные катоды 4 и дополнительные электроды 5, расположенные рядом с главными катодами и подключенные к катоду противоположной полярности через добавочный угольный резистор 6. Дополнительные электроды облегчают зажигание лампы и делают её работу более стабильной.

В последнее время лампы ДРЛ изготовляют трехэлектродные, с одним пусковым электродом и резистором.

Принцип действия

В горелке из прочного тугоплавкого химически стойкого прозрачного материала в присутствии газов и паров металлов возникает свечение разряда — электролюминесценция.

При подаче напряжения на лампу между близко расположенными главным катодом и дополнительным электродом обратной полярности на обоих концах горелки начинается ионизация газа. Когда степень ионизации газа достигает определённого значения, разряд переходит на промежуток между главными катодами, так как они включены в цепь тока без добавочных сопротивлений, и поэтому напряжение между ними выше. Стабилизация параметров наступает через 10-15 минут после включения(в зависимости от температуры окружающей среды- чем холоднее тем дольше будет разгораться лампа).

Электрический разряд в газе создаёт видимое белое без красной и голубой составляющих спектра и невидимое ультрафиолетовое излучение, вызывающее красноватое свечение люминофора. Эти свечения суммируются, в результате получается яркий свет, близкий к белому.

При изменении напряжения сети на 10-15 % в большую или меньшую сторону работающая лампа отзывается соответствующим повышением или потерей светового потока на 25-30 %. При напряжении менее 80 % сетевого лампа может не зажечься, а в горящем состоянии погаснуть.

При горении лампа сильно нагревается. Ввиду особенности, лампа ДРЛ после выключения должна остыть перед следующим включением.

Традиционные области применения ламп ДРЛ

Освещение открытых территорий, производственных, сельскохозяйственных и складских помещений. Везде, где это связано с необходимостью большой экономии электроэнергии, эти лампы постепенно вытесняются НЛВД (освещение городов, больших строительных площадок, высоких производственных цехов и др.).

Аббревиатура «ДРИ» расшифровывается, как «дуговая ртутная с излучающими добавками (иодиды и бромиды металлов)». Наряду с ртутью, в эти лампы вводятся йодиды натрия, таллия и индия, благодаря чему значительно увеличивается световая отдача (она составляет примерно 70 — 95 люмен/Вт и выше) при достаточно хорошей цветности излучения. Лампы имеют колбы эллипсоидной и цилиндрической формы. Внутри колбы размещается кварцевая или керамическая цилиндрическая горелка, где происходит разряд в парах металлов и их йодидов. Срок службы — до 8-10 тыс. часов.

Требования по утилизации ртутных приборов

Бездумно выбрасывать отработанные или бракованные ртутьсодержащие лампочки нельзя. Приборы с поврежденной колбой являются серьезной угрозой здоровью человека и экологии в целом, потому нуждаются в специфической утилизации.

Вопрос о порядке утилизации небезопасных отходов актуален как для владельцев предприятий, так и для обычных жителей. Переработкой ртутных ламп занимаются организации, получившие соответствующую лицензию.

Предприятие заключает с такой фирмой договор на обслуживание. По заявке представитель утилизирующей компании выезжает на объект, производит сбор и вывоз ламп для последующего обеззараживания и переработки. Ориентировочная стоимость услуги – 0,5 у.е за один осветительный прибор.


Для сбора ртутьсодержащих лампочек у населения организованы точки приема. Люди, проживающие в небольших населенных пунктах, могут сдать опасные отходы на переработку через «экомобиль»

Если выброс ртутьсодержащих ламп предприятиями как-то контролируется органами надзора, то соблюдение правил утилизации населением – личная ответственность граждан.

К сожалению, из-за низкой осведомленности далеко не каждый пользователь ртутных ламп осознает возможные последствия попадания ртутных паров в окружающую атмосферу.

Все виды энергосберегающих ламп детально описаны в следующей статье, в которой рассмотрены принципы действия, выполнено сравнение приборов, дана упрощенная экономическая оценка.

Развитие технологии

Технология также совершенствовалась. Сейчас выпускаются металлогалоидные лампы. В них добавлены соединения йода и других металлов для улучшения видимого излучения и цвета.

Были создана новая разновидность – ДРВ. Это гибрид классической лампы накаливания и ДРЛ. В них добавлена нить из вольфрама. Она играет роль ограничивающего резистора и источника излучения одновременно. Резистор, как правило, угольный. Здесь – из тугоплавкого вольфрама. Такое конструкторское решение позволило отказаться от использования дросселя. Эту лампу подключают как обычную лампу накаливания – дополнительной пускорегулирующей аппаратуры она не требует.

Плюсы и минусы

К плюсам лампы можно отнести стандартные цоколи

Лампы ДРЛ являются довольно популярными источниками света. Это связано с их положительными качествами, к которым можно отнести:

  • длительный срок эксплуатации;
  • компактность;
  • стандартные цоколи;
  • хороший световой поток;
  • уменьшенное потребление электроэнергии.

Недостатки, ограничивающие использование лампочек:

  • Восприимчивость к переменам напряжения.
  • Наличие пульсаций, которые вредны для человеческого здоровья.
  • Долгое время зажигания.
  • Наличие вредного ультрафиолетового свечения.
  • У модификаций лампы меньший КПД и срок службы.
  • Наличие вредных компонентов в составе.
  • Хрупкость. Стеклянную колбу легко разбить, поэтому работать с прибором нужно аккуратно.
  • Сложность утилизации. Ртуть и другие вредные вещества, содержащиеся в составе прибора, приводят к тому, что лампочку нельзя выбрасывать вместе с бытовыми отходами. Она утилизируется в специальных пунктах приема.

Несмотря на все достоинства таких источников света, большинство потребителей электроэнергии переходят на светодиодные аналоги. Они более безопасны, имеют больший срок службы а также улучшенные характеристики. Лампа светодиодная е40 аналог ДРЛ 400 уже практически вытеснила газоразрядное изделие.

Схема подключения лампы ДРЛ через дроссель

Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичными, обладать продолжительным сроком эксплуатации. Этим требованиям в полной мере соответствуют лампы ДРЛ. Мощность ламп ДРЛ находится в пределах 50-2000 Вт, для их работы необходима однофазная сеть на 220 В и частотой 50 Гц.

Важнейшей деталью ДРЛ является дроссель, без которого они просто не смогут работать. Дело в том, что в процессе запуска и последующей работы, данные осветительные приборы попадают под влияние непостоянных пусковых токов и сопротивлений. Поэтому для ограничения рабочего тока, осуществляется подключение ДРЛ через дроссель, представляющий собой разнородный балласт в виде катушек индуктивности. В момент запуска они обладают высоким сопротивлением. При разжигании лампы в газовой среде наступает электрический пробой, приводящий к возникновению дугового разряда.

В процессе зажигания лампы, ионизированный газ под действием дугового разряда теряет свое сопротивление во много раз. По этой причине происходит возрастание тока с одновременным выделением тепла. Если величину тока не ограничить, под его действием мгновенно возникнет перегретая газовая среда. Внутренние детали окажутся поврежденными, и осветительный прибор полностью выйдет из строя. Для предотвращения негативных последствий используется схема подключения лампы ДРЛ вместе с дросселем, создающим необходимое сопротивление.

Подключение лампы ДРЛ через дроссель, подключается последовательно с лампой. Его реактивное сопротивление тесно связано с параметрами катушки индуктивности. То есть, 1 генри индуктивности способен пропустить 1 А тока при напряжении 1 В. Основными характеристиками катушки являются площадь сечения медного проводника и количество его витков, а также материал сердечника и поперечное сечение магнитопровода. Большое значение имеет величина электромагнитного насыщения.

Следует учитывать, что катушка индуктивности обладает и активным сопротивлением. Это необходимо учитывать при расчетах балласта к каждому типу лампочек ДРЛ, поскольку от мощности светильника будут зависеть размеры самого дросселя. Для более правильного подключения дросселя к ДРЛ, следует рассмотреть простейшую схему, обеспечивающую появление тлеющего разряда и его дальнейший переход в электрическую дугу. Такое подключение дает возможность с помощью индуктивности дросселя ограничить рабочий ток в светильнике до нужного значения. В этом случае гарантируется продолжительная устойчивая работа лампы, без их-либо сбоев.

Подобная схема включения лампы ДРЛ считается наиболее простой. В ее состав входит сама лампа и дроссель, соединенные последовательно между собой. Получившаяся цепь подключается к электрической сети 220 В со стандартной частотой 50 Гц. Таким образом, светильники ДРЛ могут без проблем использоваться и в домашних условиях. Дроссель для ламп ДРЛ в данной схеме выполняет функции стабилизатора и корректировщика работы. Его использование позволяет точно ответить на вопрос, почему моргают лампы ДРЛ без дросселя, поскольку именно этот прибор обеспечивает ровный и устойчивый свет. Без него невозможно нормальное подключение и запуск рабочего процесса.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
