Лампы с датчиком движения: как работают, как подключить + ТОП лучших производителей

Принцип работы

Внутреннее устройство прибора

Светильники, имеющие датчик для реагирования на движения в заданной области, являются экономичными благодаря особому принципу своей работы. Конечно, в зависимости от вида внутренняя начинка прибора может меняться, но принцип остается неизменным. Здесь имеется специальное считывающее устройство — датчик. Он постоянно сканирует зону, определенную под его область работы. При появлении в этой области движения, устройство регистрирует его и подает сигнал к встроенной лампочке. Благодаря этому происходит включение света в момент попадания человека в зону действия светильника с датчиком. Время оценки датчиком контролируемой области на предмет появления движения может варьироваться в зависимости от модели. Зачастую оно составляет до 10 секунд. Затем, при отсутствии изменений, прибор продолжает функционировать в спящем режиме.

Чтобы избежать ненужной активации в дневное время суток, подобного рода светильники имеют задаваемый показатель «уровень освещенности». Его необходимо установить на требуемый уровень. После этого свет станет включаться только тогда, когда освещенность будет ниже установленного уровня. Благодаря этому устройство станет срабатывать только в ночное время.

Принципиальные электрические схемы подключения

Подключение датчика движения в цепь для управления устройством освещения в целом не должно вызвать большой сложности даже для обычного пользователя, который не сильно разбирается в электрике. Конечно, такой монтаж лучше всего доверить профессиональному электрику, но, чтобы сохранить деньги, можно ознакомится с приведенными ниже принципиальными схемами и подключить всё самостоятельно.

Двухпроводное подключение датчика движения

Такой способ подключения датчика движения выполняется с помощью двух проводов и предполагает наличие только фазы (без использования ноля). Такие устройства часто применяют для монтажа в стандартные подрозетники для замены обычных выключателей или для совместного использования выключателей и датчиков движения.

Такие датчики движения имеют всего два вывода: первый служит для подключения питающей фазы, а второй для отходящего фазного проводника к светильнику. Всё подключение делается по аналогии с обычным одноклавишным выключателем без использования ноля.

Этот способ часто применяется при внедрении датчиков движения в помещения с уже произведенным ремонтом, так как позволяет заменить клавишные выключатели на переключатель с датчиком движения.

Трёхпроводная схема подключения

Самая распространенная схема для подключения датчиков движения – та, которая имеет трехпроводную схему подключения

Они применяются как внутри помещений, так и на улице (при установке на улице важно обращать внимание на степень пыле- и влагозащищенности)

Для подключения трехпроводных датчиков необходимо подводить к ним фазу и ноль. Схема выглядит следующим образом:

Подводящие провода к датчику подключаются к выводам L (фаза) и N (нуль), а отходящий к выводу L’ (или другой буквой, например, A).

Схема включения датчика движения с выключателем

Данный способ очень удобен для управления освещением, так как позволяет включать и отключать осветительный прибор вне зависимости от времени суток, а также исправности и чувствительности датчика движения.

READ Как подключить компьютерный монитор в машину

Можно также подключить выключатель последовательно с датчиком движения до него и отключать им как сам датчик, так и осветительный прибор. Сложно представить, где может использоваться такая схема подключения, так как она имеет очевидные минусы:

Схема подключения нескольких датчиков

Для управления светом можно подключать несколько датчиков движения. Такой способ используют в просторных помещениях или длинных коридорах. Например, в длинном коридоре нет возможности управления освещением с помощью одного датчика, так как он имеет ограничение по радиусу действия (обычно 10-12 метров), а если имеются повороты, то еще сложнее включать свет таким способом. Для этого в проходных зонах устанавливают несколько датчиков движения с шагом установки равным радиусу их действия. В этом случае человек, выходя из зоны действия одного устройства, непременно попадет в зону действия другого датчика и свет не отключится.

Для корректной работы освещения применяют параллельное подключение таких приборов регистрации движения, при этом не имеет значение их количество в цепи.

Схема с пускателем или контактором

Для управления мощными нагрузками, например, для управления уличным освещением, состоящим из светильников мощностью более 1 кВт, управление напрямую с помощью датчика движения не годится – он может выйти из строя из-за большого тока, проходящего через него.

В таком случае используется схема с включением нагрузки с помощью магнитного пускателя или контактора. Схема управления будет выглядеть следующим образом:

Работать это будет так: при регистрации движения, датчик подает напряжения на катушку пускателя, соленоид в пускателе с помощью электромагнитной индукции замыкает контакты и включает нагрузку. При этом датчик движения и нагрузка имеют гальваническую развязку и не связаны между собой.

Устройство и принцип действия ламп с датчиком движения

Устройство лампы с датчиком движения (ДД) не сильно отличается от конструкции обычной led. Сам чувствительный сенсор встроен внутрь колбы, перед рассеивателем.

Внутреннее устройство встроенного чипа ДД

Если встраивается еще чип, считывающий освещенность, то он размещается рядом с сенсором движения.

Датчик движения встраивается максимально близко к рассеивателю для увеличения чувствительности. Радиус его действия доходит до 8 м.

Кроме встроенных чипов существуют внешние: устройство располагается вне источника света. Несомненно, встроенный чип гораздо удобнее, проще в эксплуатации.

У датчиков движения есть свои недостатки: ложное срабатывание на животных или горячий предмет (батарея). Избежать этого помогают правильные настройки чувствительности.

Принцип работы сенсора зависит от его типа. Инфракрасный чип регистрирует не само движущееся тело, а тепло, исходящее от него. Тепло, оно же инфракрасное излучение, проходит через линзу Френеля, попадает на чувствительный сенсор. Как только сенсор «поймал» сигнал, то он подает команду на зажигание света. Как правило, лампа загорается на строго определенный отрезок времени, после чего – гаснет. Инфракрасные сенсоры плохо ловят тепло неподвижного объекта: если человек по какой-то причине замер, то свет может погаснуть.

Работа ультразвуковых чипов основана на излучении ультразвуковых волн частотой от 20 до 60 кГц. При встрече с движущимся объектом волны отражаются от него, датчик это улавливает и подает напряжение на источник света. Когда движущееся тело ушло из зоны действия, реле отключает напряжение.

Принцип действия микроволновых датчиков схож с ультразвуковыми. Чип генерирует не ультразвуковые, а электромагнитные волны частотой около 5,8 ГГц. При встрече с движением волны изменяют скорость, сенсор это фиксирует и замыкает контакты подачи электричества на светильник.

Комбинированные системы собирают в себе сразу несколько чипов. Часто к датчикам движения добавляется фотореле, которое анализирует уровень освещенности: так предотвращается работа светильников в светлое время суток.

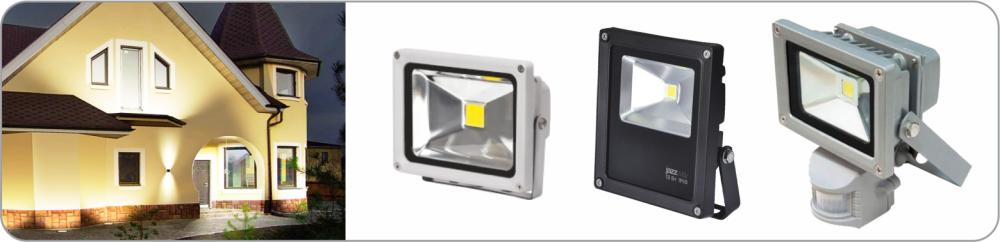

Область использования

Осветительные устройства с датчиком движения широко применяются в помещениях и на улице для автоматического включения освещения при наступлении темноты и регистрации прибором движения. Часто применяются управляющими компаниями для освещения в подъездах многоэтажных домов, жителями частных домов при устройстве уличного освещения придомовых территорий или жителями квартир для включения света в санузлах и в других комнатах.

Применение устройств

Часто такие лампы применяют и в целях охраны для внезапного включения, освещения лица нарушителя территории и отпугивания злоумышленников.

Достоинства и недостатки

К преимуществам можно отнести:

возможность автоматизации систем освещения, сведение к минимуму ручного управления;
экономия электроэнергии;
универсальность: датчиком движения можно дополнить любую лампу;
большой выбор дизайнерских решений (актуально для оформления ландшафта);
большой срок службы;
возможность подключения сигнализации к ДД.

Из недостатков отмечаются:

ложные срабатывания;
высокая цена;
инфракрасный сенсор не замечает движения, которое перпендикулярно ему;
ультразвуковые сенсоры вредно влияют на животных;
микроволновые, ультразвуковые ДД малопригодны для использования в людных помещениях.

Виды и типы контроллеров

В зависимости от способа получения сигнала выделяют два типа контроллеров: активные и пассивные.

Активный контроллер состоит из приемника и излучателя. Он сам посылает сигнал (волны разной природы) на объект, затем отслеживает изменения в интерфереционной картине отраженных волн. В случае наличия изменений срабатывает детектор – зажигается свет. Ультразвуковой, микроволновый чипы имеют активный контроллер.

Пассивный контроллер через линзу Френеля отслеживает, фиксирует изменения в перемещении тепловых тел. Статичные объекты не будут замечены сенсором. Устройство его намного проще, стоят они дешевле, но ошибаются гораздо чаще. К ним относятся инфракрасные датчики.

Плюсы и минусы

Чтобы понять, насколько выгодно приобретать и устанавливать светодиодную лампу с датчиком движения, нужно взвесить все ЗА и ПРОТИВ.

Вот какие положительные моменты получаются при использовании таких ламп:

Высокое энергосбережение путем небольшого потребления электричества.
Устойчивость к перепадам напряжения.
При включении нет скачка нагрузки в сети.
Большой период эксплуатации, что оправдывает высокую цену.
Экологически чистые, не содержат вредных веществ.
Отсутствие посторонних шумов при работе.
Большой диапазон минимально и максимально допустимого напряжения электрической сети (180–240 В).
Большая мощность светового потока при низком энергопотреблении.
Простота подключения и регулировки.

Недостатком является только высокая цена. Но плюсы только подчеркивают то, что хороший товар дешево стоить не будет.

Предыдущая
Датчики движенияПравильная настройка датчика движения под конкретные задачи
Следующая
Датчики движенияКак работает ночник с датчиком движения и чем он полезен

Спасибо, помогло!Не помогло

Типы ламп обнаружения движения

В зависимости от того, как используется энергоноситель, лампы могут быть:

Стационарный. Они работают только тогда, когда они подключены к сети. Вы не можете установить их в любом месте.
Портативный. Это автономные устройства, работающие от сменных батареек. Преимуществом является отсутствие связи с проводами, но есть ограничение по мощности.

В качестве поставщика энергии можно использовать не только традиционную электрическую сеть. Есть светильники, оснащенные солнечными батареями с аккумуляторными батареями. С таким блоком питания могут работать только светодиодные лампы, ведь им нужно минимум электричества.

По способу подключения есть два варианта: в первом датчик движения подключается к светильнику проводом и называется выносным.Светодиодная лампа оснащена датчиком типа DD. Питание от батареек. Благодаря своей мобильности его можно применять где угодно

Во втором случае чувствительный элемент и осветительная арматура представляют собой единую конструкцию, в этом случае датчик называется встроенным. Считывающий элемент может быть инфракрасным или ультразвуковым, основанным на микроволновом излучении.

Инфракрасная детекторная лампа

Наиболее популярны встраиваемые устройства с инфракрасными детекторами. Они активируются при изменении тепловых характеристик в зоне регулирования. Эти ИК-датчики классифицируются как пассивные. Эти приборы имеют широкий угол захвата, высокую точность настройки, безопасное излучение.Светильники, оснащенные датчиками движения, являются отличным и грамотным решением как для современного освещения домов, хозяйственных построек, лестниц, помещений, так и для масштабного использования

Устройства с пассивными ИК-детекторами предназначены только для использования внутри помещений. Их использование для освещения дворов и улиц невозможно из-за плохой устойчивости к перепадам температуры. Они делают их недееспособными.

Ультразвуковые и микроволновые варианты

Датчики движения этого типа относятся к активным по принципу действия. У них общий принцип работы – излучение и прием волн определенной длины. Устройства с датчиками, реагирующими на ультразвуковые частоты, универсальны. Они не боятся атмосферных воздействий, поэтому подходят как для внутренней, так и для наружной установки.

Но есть у ультразвуковых датчиков и недостатки, и главный из них — негативное влияние на животных того, что они могут обнаруживать излучение. К этому добавляется ограниченная зона покрытия, низкая точность.

Микроволновые датчики работают за счет распространения магнитоэлектрических волн с частотой выше 5 ГГц и применяются для оснащения светильников, устанавливаемых в общественных и производственных помещениях. Здесь их действие рассчитано на прохождение перегородок и стен.

Дорогие модели светильников с датчиками, реагирующими на движение, оснащены панелями управления. В их конструкцию входит несколько считывающих устройств, которые контролируют и в какой-то мере перекрывают зоны влияния друг друга.Лампа нового поколения с двумя датчиками движения: ИК и ультразвуком. В момент их одновременной работы загорается лампа

Светильники с датчиками рассчитаны на питание от источника, вырабатывающего переменный ток напряжением 220 В. Максимальная мощность до 2 кВт, хотя есть приборы, работающие от 12 В.

Предназначение и алгоритм работы

Первоначально данные лампы преподносились как идеальная альтернатива для замены безнадежно устаревших ламп Ильича в подъездах и промышленных помещениях, но в последнее время все больше используются и в доме.

Так вот принцип работы у таких светодиодных ламп напрямую зависит от типа датчиков, и если используется пассивный тип, то датчик улавливает (через установленную линзу Френеля) значительные изменения яркости или же происходящие перемещения тепловых пятен.

То есть если вы под такой лампой с пассивным датчиком сядете неподвижно, то через определенное время лампа погаснет и будет в таком положении пока вы не начнете двигаться.

А так называемый пироэлектрический датчик реагирует на изменение фона инфракрасного излучения в заданном диапазоне, и он не будет реагировать на тепло от радиатора и мирно спящего кота, но отреагирует на вас.

Если же в лампе используется активный датчик изменения в интерференционной картине принятых датчиком отражённых волн (сейчас и некоторое время назад) от всех объектов, в том числе и объектов за прозрачными для этих волн, например, деревянными дверями и перегородками, то эти датчики обычно имеют настройки чувствительности по движению.

А также настройки на реакцию на движение при освещённости большей, чем заданная (чтобы включать лампу, например, только в темноте или в темноте и на свету).

После включения датчик уже не реагирует на увеличившуюся освещённость пока не выключится по условию отсутствия движения и настройки времени задержки выключения после последнего зафиксированного движения.

Например, вы вошли в зону действия датчика — свет включился, далее если вы двигаетесь, то счётчик времени постоянно сбрасывается. Как только вы вышли из зоны датчика или перестали двигаться, то счётчик досчитывает до заданного времени и гасит ламу, если Вы не начали двигаться.

Вот по такому принципу работают лампы с датчиками движения. Ну а теперь давайте перейдем к основным характеристикам таких ламп.

Лучшие производители ламп с датчиками движения

Рассмотрим самые популярные модели светильников с детекторами, их технические особенности, виды датчиков движения, используемых в комплекте с лампами и ориентировочную стоимость.

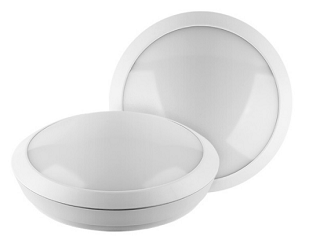

LLT СПП-Д 2103

Предназначается для использования в помещениях с высокой влажностью воздуха, а также на улице. Имеет корпус с улучшенной защитой от влаги и пыли, но несмотря на это, использовать данный прибор рекомендуется под навесом, защищающем его от дождей и прямых солнечных лучей. Светильник оборудован датчиком движения с микроволновым излучателем. Имеется возможность регулировки периода срабатывания размыкателя реле при отсутствии движения от 8 секунд до 10 минут.

Светимость – 640 люмен.
Форма – круглая.
Размеры – 15,8 х 5 см.
Масса – 200 граммов.
Цена – 550 руб.

ОНЛАЙТ-61 184 OBL-R1

Прибор оснащается ударопрочным корпусом и поликарбонатным отражателем. Предназначен для использования в общественных местах, в производственных помещениях, подъездах. Диапазон эксплуатационных температур составляет от +40 до -20о, а ресурс работы светильника – до 30 тыс. ч. Оснащён фотоэлементом, реагирующим на изменение уровня освещённости.

Потребляемая мощность – 10 ватт.
Размеры – 4,5 х 21 см.
Цена – 680 руб.

WOLTA СПП

Потолочный светильник с повышенной защитой от влаги. Это позволяет использовать его в ванных комнатах, санузлах, под навесами крыльца, в уличных беседках.

Диапазон действия – до 2,5 м2.
Форма – круглая.
Мощность прибора – 12 ватт.
Цена – 740 руб.

Elektrostandard LED Stick LSTS01

Осветительный прибор, разработанный для установки в общественных местах и в производственных помещениях. Имеет

вытянутую прямоугольную форму, и может крепиться как на потолок, так и на стену. Материал – металл и пластик.

Площадь освещения – 2,5 м2.
Потребляемая мощность – 5 ватт.
Цена – 900 руб.

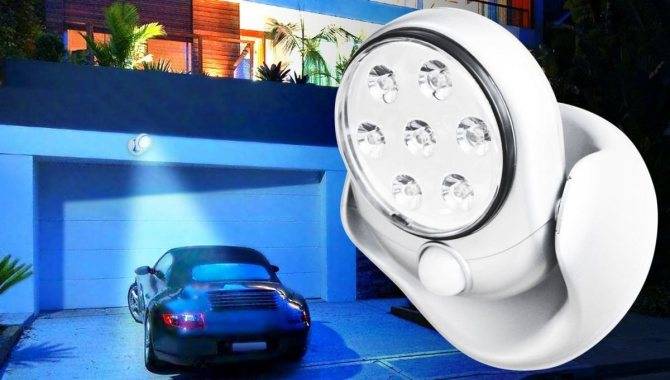

Light Angel

Переносной светильник, работающий от элементов питания типа АА. Предназначен для освещения помещений, в которых отсутствует стационарная электропроводка.

Суммарное напряжение – 6 вольт.
Радиус освещаемого пространства – 4,5 м.
Угол охвата – 360о.
Размеры – 12 х 13 х 16 см.
Цена – 400 руб.
Масса – 160 г.

Перечисленные выше осветительные устройства отличаются длительным эксплуатационным ресурсом, обладая при этом доступной ценой.

Как подключить датчик к лампе, варианты

Различные схемы подключения могут отключать/подключать автоматику управления освещением, исключать на время из управления участие детектора движения, а также другие способы обеспечить более широкий функционал с участием этого устройства.

Стандартная схема состоит только из датчика движения и светильника.

Здесь важно правильно соединить к сети провода питания датчика — фазовый (L) и нулевой (N). Определиться поможет электрическая схема датчика и индикаторная отвертка для поиска фазы. Однако в стандартной схеме отсутствует возможность принудительного включения/отключения света

При неисправном сенсоре существует риск остаться совсем без света

Однако в стандартной схеме отсутствует возможность принудительного включения/отключения света. При неисправном сенсоре существует риск остаться совсем без света.

Устранить недостаток стандартной схемы помогут следующие доработки подключения.

Выключатель соединен с датчиком параллельно. Он независимо может управлять включением/выключением света.
Выключатель, последовательно включенный в цепь с чувствительным элементом, имеет возможность отключить его на время светлого времени суток, то есть, когда в нем нет необходимости.
Комбинация из двух вышеуказанных схем, позволит включать/выключать свет при необходимости, а также использовать для этой цели автоматику. В данной схеме выключатель должен иметь две клавиши.
Дополнительная экономия может быть получена, если в схему управления лампой добавить датчик дневного света. Таким образом световой прибор не будет включаться, если уровня естественного освещения достаточно.

Датчик движения работает неправильно — ошибки подключения

1

Ложные
срабатывания нередко происходят при воздействии посторонних факторов. Например,
при неправильном размещении датчиков вблизи нагревательных элементов или на
улице, недалеко от деревьев.

При ветре и
движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но
иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

2

С точки
зрения логики работы устройства, без разницы куда вы подключите фазу, а куда
ноль. Но с точки зрения безопасности, разрываться должен именно фазный
проводник.

То же самое
правило действует и при подключении любого патрона светильника.

Поэтому
здесь все делается аналогично. Заводите фазу именно на ту клемму, куда
предписано инструкцией.

3

Подобное может происходить при направлении постороннего луча света, от рядом расположенного светильника в чувствительный элемент.

Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, по прежнему будет излучать инфракрасные волны.

Эти волны
уловит инфракрасный датчик и сработает на них, вновь запустив освещение. И так N-ое количество раз до бесконечности.

Поэтому
смотрите, чтобы свет от лампочек не бил напрямую в сам датчик, либо они
находились от него на удаленном расстоянии. Из-за этого их зачастую и прячут непосредственно
под корпусом светильника.

4

Вы должны не
забывать, что есть модели потолочные, а есть настенные.

У обоих устройств
диаграммы работ несколько отличаются. Угол обзора у них разный, а значит и
работать они будут не так как вы изначально планировали, порой включаясь в
самые неподходящие моменты.

5

Нельзя
ставить датчики движения направленные на окна, кондиционеры или монтировать их
на улице в сильно продуваемых местах.

Инфракрасный
фотоприемник расположенный внутри, чутко реагирует на любое тепловое излучение.
А значит сквозняк или ветер, привнося холодный воздушный поток, запросто могут
изменить интенсивность ИК-излучения в зоне действия прибора.

Он будет
срабатывать от каждого такого порыва, даже если поблизости нет движения и
человека. А еще он может срабатывать от бликов на стекле окна или отражении
солнышка в лужице.

Некоторые даже сталкивались вот с такой редкой проблемой. Датчик смонтирован в гипсокартонную стену, внутри которой, по тем или иным причинам, периодически появляется тяга и перемещение теплых потоков воздуха снизу вверх.

Так вот,
даже на такую казалось бы не очевидную вещь, эта штука может иногда
срабатывать.

6

Дело в том,
что это не просто прозрачное стеклышко, как многие думают. Это линза Френкеля.

Она специальным образом фокусирует ИК излучение за счет вогнутых сегментных зеркал.

А если у вас будет на внешней стороне грязь или вы случайно уроните корпус и на нем появится трещинка, то прибор начнет работать некорректно.

Источники – https://cable.ru, Кабель.РФ

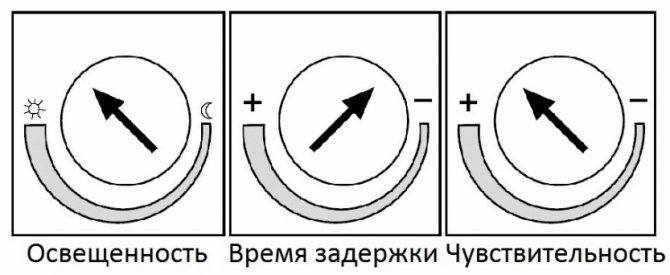

Как правильно настроить

Чтобы правильно выставить параметры лампы с датчиком движения для начала нужно ознакомиться с инструкцией производителя. В общем случае для точной работы прибора необходимо настроить чувствительность, угол установки, освещенность и время задержки.

Настройка ламп с датчиком

Настройка чувствительности

В зависимости от целей можно настроить чувствительность прибора. Это нужно для того, чтобы детектор реагировал на каждое зарегистрированное движение или, например, не реагировал на движение птиц и мелких животных.

Где применяются лампы с датчиком

Для того, чтобы настроить этот параметр необходимо повернуть регулятор чувствительности (обычно обозначается SENS) в сторону увеличения или уменьшения чувствительности. Для правильной работы, все же рекомендуется устанавливать средние значения этой характеристики.

Важно! При неправильной настройки свет будет включатся на мелкие движения или будут происходить ложные срабатывания

Освещенность

Этот параметр регулирует срабатывание лампочки с датчиком движения для квартиры при наличии внешней освещенности. Можно настроить так, что свет будет включатся только при полной темноте, в сумерках или при дневном свете в зависимости от целей.

На лампах этот параметр обычно обозначается LUX. Чем выше значение — тем меньше будет срабатывать при большой освещенности.

Дополнительная информация! При настройке срабатывания лампы даже при дневном свете — увеличится ненужный расход электроэнергии. Если эта функция вам не нужна установите регулятор в режим срабатывания только в темноте.

Угол установки

При установке лампы с датчиком важно правильно расположить ей, чтобы не уменьшить угол срабатывания. Обычно такие устройства устанавливают под потолком для максимального угла охвата территории и максимальной освещенности помещения

Установка устройства

Если установить у потолка в подъезде лампу с датчиком движения, она будет охватывать практически всю площадку и реагировать на продвижение человека по лестничной клетке, включая освещение.

Вам это будет интересно Особенности ламп Эдисона

Важно! Помните, что некоторые устройства могут реагировать на животных, птиц, движение веток деревьев, поэтому стоит учитывать это при установке угла охвата помещения

Время задержки

Регулирование этого параметра происходит исходя их индивидуальных предпочтений и устанавливается в широком диапазоне от 1 секунды до 10 минут (для некоторых типов ламп этот параметр достигает нескольких десятков минут). Но все же, для удобного и эффективного использования такой лампы специалисты рекомендуют устанавливать диапазон задержки около 1-2 минут.

Варианты применения приборов с датчиком
