Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

Правила техники безопасности при проведении монтажных работ

Помимо соблюдения элементарных требований электромонтажных работ в ходе установки светодиодных светильников важно придерживаться следующего ряда правил по общей безопасности:

  1. Все действия, предусматривающие контакт с электрооборудованием и проводкой, нужно начинать только после выключения общего рубильника сети.
  2. Прежде чем устанавливать лед-светильник, необходимо удостовериться, каким номинальным напряжением он обладает и подходит ли для работы под 220В или требует понижающего трансформатора.
  3. Все контакты с электропроводкой и оборудованием должны выполняться исключительно сухими руками.
  4. Приборы освещения, устанавливаемые в конкретном помещении, должны соответствовать по классу защиты условиям эксплуатации по таким показателям, как влажность и температура воздуха.
  5. Запрещено выполнять монтаж оборудования с явными признаками неисправности.

Кроме того, при выходе из строя уже эксплуатируемой системы освещения или хотя бы одного светодиодного светильника ремонтные действия или обычный осмотр необходимо выполнять только при отключенной внешней сети питания.

Конструкция и виды линейных светильников

Конструктивно линейный светильник представляет собой относительно узкую планку, равномерно светящуюся по всей длине. При этом угол рассеивания светового потока зависит от конструкции, типа источника света, отражателей и может колебаться от 100 до 180 градусов. Классическим примером линейного источника света, который ты наверняка видел в общественных заведениях, является обычная люминесцентная лампа (ЛДС).

Линейная лампа советских времен, которая широко используется даже сейчас

По способу монтажа все существующие на сегодня светодиодные линейные осветители можно разбить на три класса:

встраиваемые. Приборы этого типа встраиваются в интерьер (обычно в потолок или стены), снаружи остается только светоизлучающее стекло и иногда декоративный бортик. Прибор практически не занимает полезный объем помещения, поскольку внешне явно не выступает и не портит интерьер. Но в некоторых случаях, к примеру, в бетонное перекрытие осветитель встроить не получится;

Конструкция встраиваемого линейного светильника и пример его использования

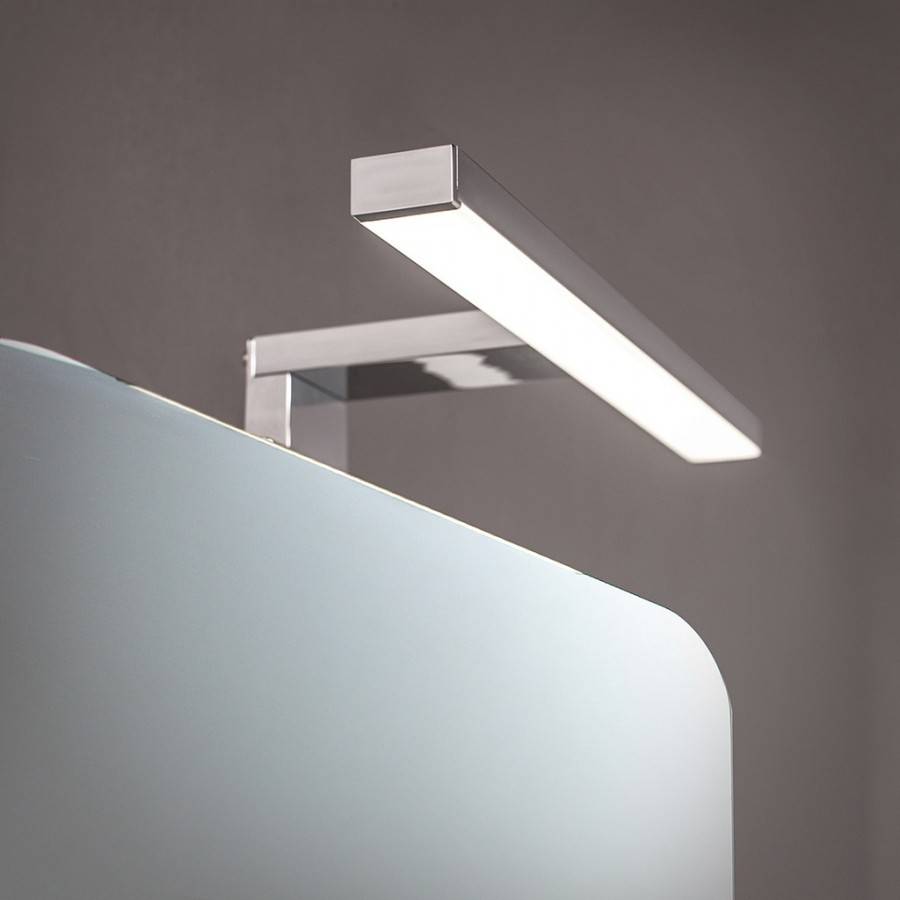

накладные. К дизайну этой конструкции предъявляются более жесткие требования, поскольку накладной светильник виден полностью: он крепится к поверхности стен или потолка. Достоинства накладного линейного светильника – простота монтажа и возможность установки на любую ровную поверхность, включая капитальную стену;

Конструкция и пример использования накладного линейного светильника

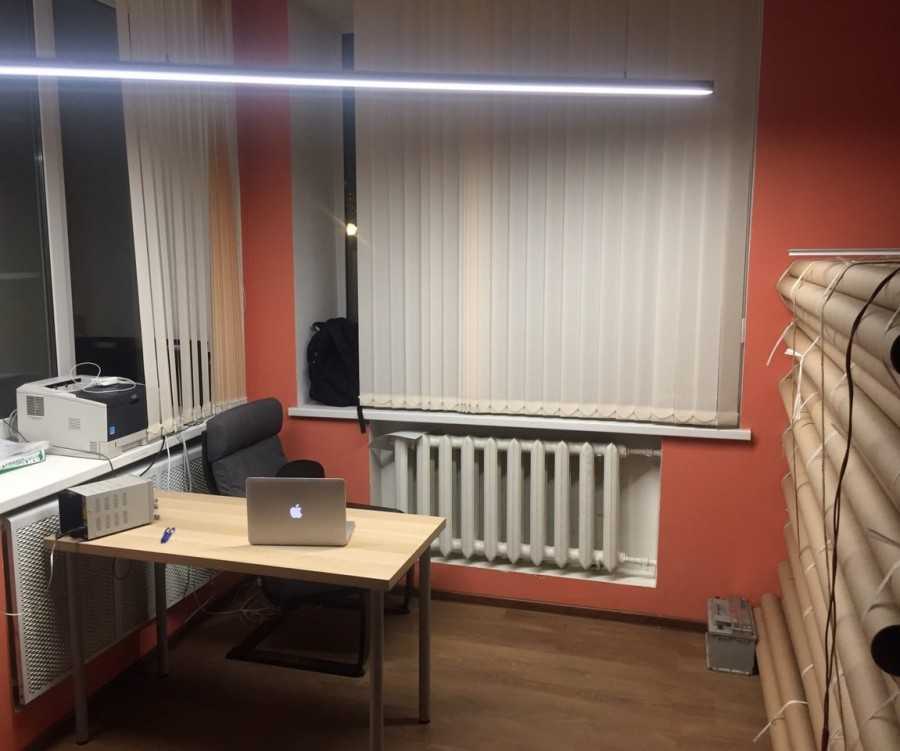

подвесные. Этот тип осветителей крепится на подвесах той или иной длины. Благодаря такой конструкции подвесные приборы не только позволяют организовать качественное освещение, в том числе и локальное, но и служат оригинальным предметом интерьера и украшением дома;

Конструкция подвесного линейного светильника и примеры его использования

Независимо от конструкции и способа монтажа в качестве источника света в полупроводниковых светильниках используются сверхъяркие светодиоды, собранные в линейку. Количество диодов и линеек в одном светильнике может быть любым и зависит от размеров осветителя, его мощности, назначения и типа применяемых светодиодов.

Основное преимущество светодиодной конструкции – высокая энергоэффективность (в 8-10 раз экономичнее ламп накаливания) и длительный срок службы, который может достигать 20 000 ч и более. Кроме того, при использовании соответствующей схемы управления светодиодные осветители можно диммировать – плавно изменять их яркость.

К преимуществам светодиодов стоит отнести также возможность изготовления приборов с разной цветовой температурой и даже различным цветом свечения. Существуют даже многокристальные приборы, цвет свечения которых может изменять сам пользователь.

Основными недостатками полупроводниковых приборов являются их высокая стоимость и необходимость использования специальных блоков питания или драйверов, которые могут встраиваться в сам светильник либо продаются отдельно.

Светодиодный линейный светильник и его конструкция Линейная светодиодная лампа

Сфера использования

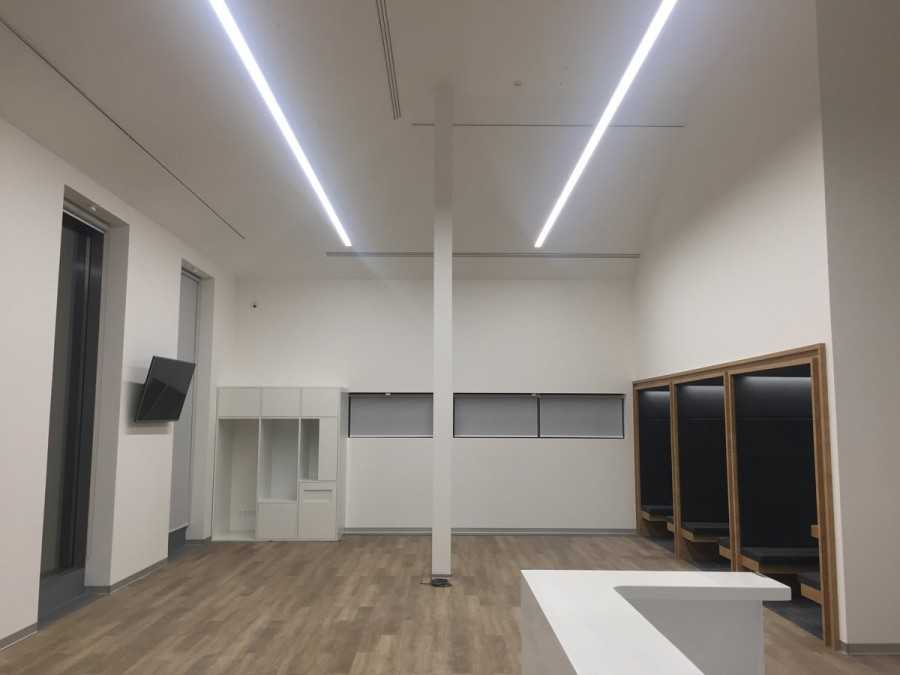

Линейный светильник – прибор универсальный. Он может использоваться как для локального или общего освещения, так и для декоративной подсветки, включая архитектурную. Обладая высокими экономичностью и цветопередачей, устройства успешно применяются в быту, а легкий вес и низкая рабочая температура позволяют использовать светильники с натяжными потолочными покрытиями.

Использование линейных светодиодных светильников на кухне

Хорошие механическая прочность и водозащищенность позволяют линейным светильникам работать в сложных условиях открытых площадок и в помещениях с повышенной влажностью.

Осветители такого типа широко используют дизайнеры и архитекторы, выделяя или освещая отдельные зоны помещений, фасады зданий, элементы интерьера или ландшафта.

Не обходятся без линейных источников света коммерческие предприятия, предприятия сферы услуг и учебные заведения. Большие торговые залы, офисы, кафе, салоны красоты, аудитории – в общем, все места, в которых от источников света требуются не только высокая степень освещенности и качественный свет при минимальных затратах электроэнергии, но и хороший дизайн.

Конструкция линейных светодиодных светильников

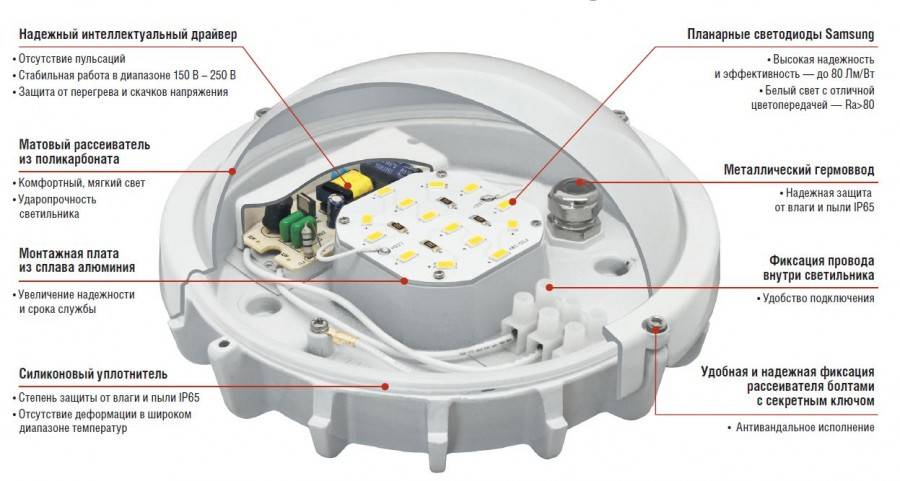

Осветительный прибор такого типа, как и светильник любой другой конструкции, имеет в своем составе:

  1. светоизлучающий элемент;
  2. систему охлаждения;
  3. блок питания;
  4. корпус.

Светоизлучающий элемент

Поскольку светильник светодиодный, в качестве источника света в нем используются сверхъяркие излучающие диоды. Их количество в одном осветителе может колебаться от нескольких единиц до многих десятков в зависимости от необходимого светового потока и габаритов устройства. Светодиоды, размеры которых тоже могут колебаться от определенного количества сантиметров до долей миллиметра, собираются в специальные блоки. Обычно эти блоки называют модулями. Особенностью всех модулей подобного типа является их сильно вытянутая прямоугольная форма, больше похожая на ленту. Отсюда и название светильников, использующих их, – линейные.

Нередко вместо отдельных диодов используют микроматрицы, состоящие из десятков и даже сотен безкорпусных светодиодов. Это позволяет существенно увеличить отдаваемый линейным светильником световой поток без увеличения габаритов всего устройства.

Матрица (слева), состоящая из ста миниатюрных диодов, имеет размеры светоизлучающего диода, но мощнее его в разы

Система охлаждения

Бытует мнение, что из-за своей исключительной экономичности полупроводниковые источники света якобы не нагреваются, но это не так. Можете в этом убедиться, пощупав корпус любой светодиодной лампы после нескольких минут ее работы. Для того, чтобы отводить лишнее тепло от диодов, существуют так называемые радиаторы. Это металлические ребристые пластины, нередко расположенные снаружи кожуха всего устройства. Именно на этих пластинах крепятся диодные модули. Если кожух светодиодного светильника выполнен из металла, то радиатора может и не быть – его роль исполняет сам кожух.

Блок питания

Более привычное название этого узла – драйвер. Основная его задача – обеспечить светодиодный модуль качественным питанием. Узел очень ответственный, поскольку, во-первых, светодиоды – весьма требовательные  приборы. Любой скачок напряжения или даже кратковременное повышение тока сразу же выводит их из строя, а цена светоизлучающих полупроводников пока немаленькая. Во-вторых, качество сетевого напряжения, к сожалению, оставляет желать лучшего. Скачки, высоковольтные помехи и прочие проблемы Вы регулярно можете наблюдать на протяжении всей жизни. Таким образом, в задачи питания входят:

  • понижение сетевого напряжения до величины, необходимой для питания матрицы;
  • преобразование переменного напряжения в постоянное (любые диоды в переменном токе пропускают только одну половину периода сигнала. Для нормальной работы светильника такой режим не годится – нужно стабильное питание постоянным током);
  • стабилизация тока на номинальном для конкретной матрицы уровне;
  • подавление импульсных помех и высоковольтных выбросов, появляющихся в нештатных ситуациях.

Список достаточно объемный, поэтому драйвер представляет собой сложное электронное устройство

Если решили собрать линейный потолочный светодиодный светильник самостоятельно, то обратите на качество этого узла самое пристальное внимание

Драйверы (блоки питания) для LED ламп

Корпус

От его качества будет зависеть механическая прочность и долговечность прибора. Состоит корпус из двух частей – собственно корпуса (кожуха) и защитного стекла, по совместительству исполняющего роль рассеивателя. Если светильник встраиваемый, то к внешнему виду кожуха особых требований не предъявляется – его все равно не видно.

Накладной (навесной) прибор должен иметь соответствующий вид и вписываться в интерьер помещения. Защитное стекло при визуальном осмотре должно быть равномерного белого цвета или абсолютно прозрачным, что будет зависеть от конструкции и назначения светильника.

Что касается материалов, то лучше выбирать кожух из металла (чаще всего это алюминий). Это исключит перегрев светоизлучающего модуля. Если корпус пластиковый, то выбирайте без скрипа, люфта и снабженный нужным количеством ровных отверстий без каких-либо заусениц. Одним словом, такой корпус, который приятно держать в руках. С материалом стекла, рассеивающего свет, все просто: практически всегда оно органическое (из поликарбоната), но можно встретить и обычное.

Фотогалерея смонтированных LED-светильников в интерьере

Для многих вопрос, как расположить светодиодные светильники в помещении, сложен. Однако это только первое впечатление. Нужно лишь проявить немного фантазии, и ваш интерьер заиграет новыми красками. Представленные ниже фото одним подскажут конкретную идею, ну а других натолкнут на мысль, развив которую, можно внести свежую струю в оформление жилого помещения. Начнём обзор примеров LED-светильников с фото интерьеров гостиных.

1 из 9

Интересно смотрятся подобные световые приборы и в спальнях, помогая разграничить пространство. Именно в спальнях как нигде востребовано не только основное LED-освещение, но и вспомогательная подсветка. Светодиодные ленты помогают сделать обстановку более интимной, а изменение цветовой гаммы позволяет настроить освещение в зависимости от настроения.

1 из 8

Кухня и санузел нуждаются в интенсивном освещении, которое светодиодные светильники обеспечивают в полной мере. На фотопримерах ниже можно увидеть, каким образом располагаются осветительные приборы для достижения этой цели.

1 из 6

Статья по теме:

Преимущества и недостатки

Линейные LED-лампы являются инновацией в системе организации света. Их широкое применение ограничено разве что недостатком информированности потребителей о колоссальных преимуществах подобных светильников.

Плюсы:

  • Универсальность. Подходят для реализации различных задач и идей.
  • Бестеневое освещение. Любой точечный световой прибор, в том числе и люстры, создают световые пятна. Линейные модели равномерно освещают помещение, не оставляя теней.
  • Безопасность. Не содержат ядовитых веществ (ртути). Безопасны для человека и экологии. Их разрешается выбрасывать вместе с обычным мусором.
  • Модульность. Многие светильники созданы в виде модулей. Их собирают определённым образом, добиваясь нужных световых акцентов.
  • Качественное освещение. Оно ровное и умеренно контрастное, максимально безопасное для зрения и нервной системы человека. Не накаляется и не мерцает.
  • Надёжность. Корпус и все прочие элементы конструкции устойчивы к вибрациям.
  • Комфортное включение. Не тратится время на розжиг. Лампа загорается мгновенно, сразу достигая заданной яркости.
  • Продолжительность службы. Он на порядок превышает длительность работы ламп накаливания. Расчётный срок эксплуатации – 12 лет или 50 000-100 000 часов (в зависимости от производителя).
  • Экономия. Отличается низким энергопотреблением, позволяет сэкономить на оплате электроэнергии. Линейные LED-светильники снижают её потребление на 80-90 % по сравнению с обычными лампами накаливания.
  • Корректная визуализация предметов. Достигается за счёт отличной цветотрансляции и высокой яркости (120 Лм/Вт).
  • Слабый нагрев. LED-линии выделяют мало тепла, что позволяет использовать их в сочетании с вагонкой и натяжными потолками.
  • Выбор температуры освещения. Пользователи могут выбирать из трёх вариантов – тёплый, нейтральный и холодный свет.

Благодаря конструктивным особенностям корпуса линейные светильники устойчивы практически ко всем негативным факторам – перепадам температуры, влаге, механическим воздействиям.

Недостатки линейного светильника:

  • Может выйти из строя при перепадах напряжения. Встроенный блок питания не спасает устройство при значительных скачках. Рекомендуется использовать дополнительные блоки защиты.
  • При выходе из строя блока питания приходится менять всё устройство, так как оно представляет собой единый механизм, начинённый электроникой.
  • Нуждается в теплоотведении. За него отвечает подложка, к которой присоединены светодиоды. В случае нарушения креплений могут образовываться полости, препятствующие нормальному отводу тепла, что приводит к поломке устройства.

Сферы применения

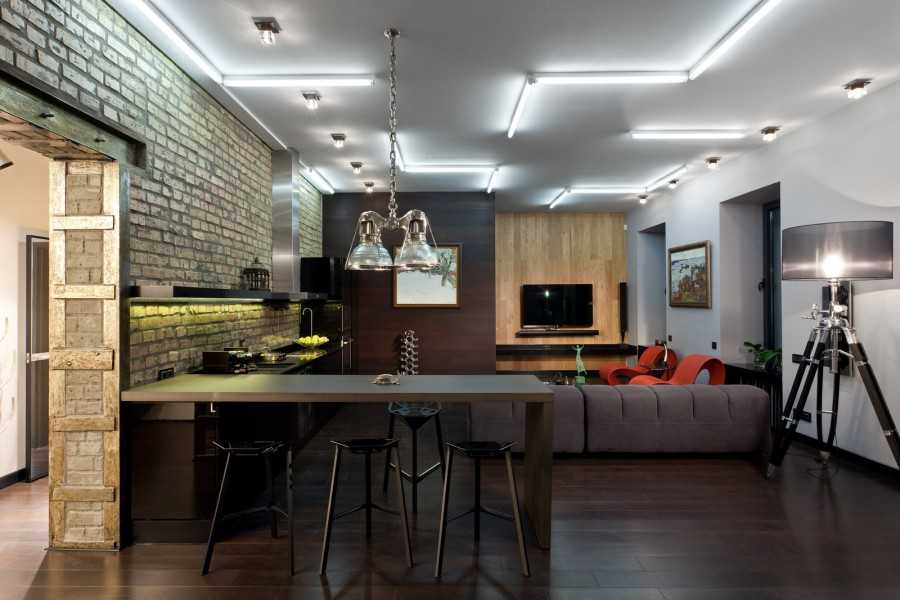

Начнем с того, что изначально линейные светильники в интерьере использовались исключительно как второстепенные осветительные приборы. Это значит, что в помещении уже были какие-то основные источники света, будь то люстра, торшер, светильник подвесной на потолке и так далее.

Для лучшего понимания – в гостиной над диваном и столиком для чая, где вы со своими друзьями обычно общаетесь и смотрите телевизор, либо встречаетесь с семьей, устанавливается основной источник света – светильник с мощной лампочкой на 8-9 Вт, которая освещает всю комнату в достаточной мере. Либо же люстра используется с несколькими лампочками, это не так принципиально.

Благодаря наличию основного источника света, вы спокойно можете экспериментировать со второстепенными источниками света и получать интересную картинку помещения, которую получить при помощи других приборов не получится.

Очень интересно смотрится вариант с подсветкой окон, если мы говорим о гостиной, плюс неплохо освещается стол или дополнительные столики с фотографиями, предметами искусства, коллекцией чего-либо

Второстепенный источник света не обязан освещать всю комнату, он будет освещать исключительно свою зону и благодаря яркому пятну света будет привлекать внимание посетителей помещения

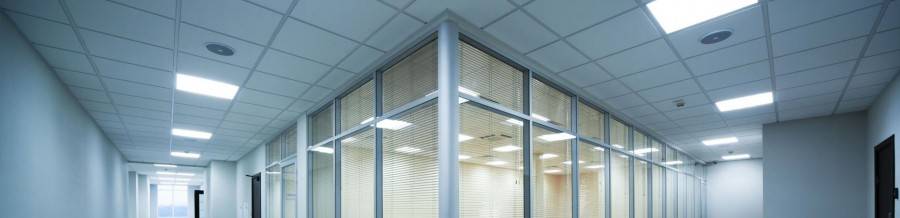

Помимо этого, очень часто светильники такого типа устанавливают в коридорах квартир или домов – вы получаете хорошее освещение коридора, в котором обычно либо нет освещения вообще, либо оно достаточно слабое и не дает вам возможности детально рассмотреть все вокруг себя.

Светодиодные встраиваемые линейные светильники

Из общей массы линейных светодиодных встраиваемых светильников выделяют эффектные LED приборы, в конструкцию которых входит:

  • светодиодная лента (полупроводниковый источник освещения, работающий по принципу преобразования электрического тока в световой поток);
  • рассеиватель;
  • вторичная оптика: линзы, формирующие определенную КСС (кривую силы света);
  • корпус;
  • алюминиевые или пластиковые заглушки;
  • источник питания, встроенный в корпус или входящий в комплектацию.

Линейные светодиодные светильники

В устройстве линейных встраиваемых светильников этого типа традиционно используют светодиодные ленты с SMD светодиодами типов 335, 3528, 2835, 5050, 5730. Плотность размещения светодиодов — 60-240 точек на 1м2. Рынок предлагает приборы различной конфигурации: крестообразные, У-образные, Т-образные. Есть модели гибких светильников, с помощью которых можно формировать различные изогнутые линии и фигуры.

Показатель рабочих температур позволяет использовать эти приборы в качестве наружного освещения для подсветки домов, ограждений, автомобильных трасс, строительных площадок, паркингов, элементов ландшафта и архитектуры. Длина линейных светодиодов колеблется в пределах 1,2-2,5 м. Мощность – 10-100 Вт. Приборы этого типа подключают к электросети 220 В. Некоторые модели имеют встраиваемые понижающие источники питания.

Варианты монтажа линейных светодиодных светильников и систем

Светильники Exmork

Огромную популярность имеют светильники Exmork, которые традиционно используют в качестве приборов, встраиваемых в подвесные системы типа «Армстронг». Длина этих приборов соответствует габаритам ячейки потолков: 60х60 см.

LED Армстронг Exmork Люкс «Опал» 220В

Цены на LED Армстронг Exmork Люкс

LED Армстронг Exmork Люкс

Каждый светильник состоит из:

  • пластиковой подложки, изготовленной из высокопрочной пластмассы ABS;
  • светодиодной ленты;
  • блока питания;
  • корпуса, изготовленного из оцинкованной стали;
  • рассеивателя, изготовленного из светотехнического полистирола «Сота».

Монтаж светильников Exmork невероятно прост: после распаковки прибора, необходимо подсоединить провода, идущие от электросети помещения, к проводам, расположенным на внешней стороне пластиковой подложки.

Lucide

Бельгийская компания Lucide основана в 1992 году. Продукция производителя сертифицирована, ее можно использовать в офисных и технических помещениях, квартирах. Ее характеризуют лаконичный внешний вид и высокое качество.

Линейные светильники Lucide

Lightstar

Итальянская компания Lightstar основана 1994 году. Итальянские линейные светильники Lightstar помогут создать интерьер в стиле хай-тэк и минимализм, принесут комфорт в дом.

Линейные светильники Lightstar

Светодиодные системы освещения

Благодаря сенсорным датчикам появилась возможность управлять светильником посредством легкого к нему прикосновения. Эти современные приборы незаменимы при устройстве освещения труднодоступных и затемненных зон. Сенсорные светильники устанавливают под навесными шкафами на кухне, в плательных шкафах, нишах и гардеробных.

Линейные светодиодные системы

Светодиодные модули отличает непревзойденная функциональность: с их помощью можно собирать системы освещения такой длины, которая требуется для оформления конкретного интерьера. Соединение приборов между собой осуществляется за счет специальных выступов и выемок на торцах корпуса или с помощью специальных проводных соединителей (коннекторов).

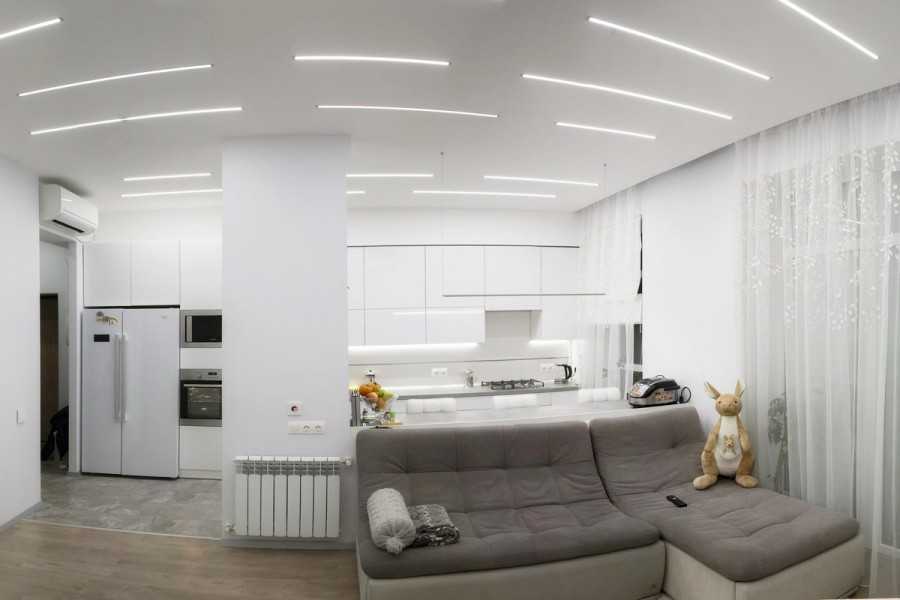

Встраиваемая светодиодная система – отличный выбор для подсветки потолка и пола. Для монтажа модуля требуется определенное количество приборов и специальный блок управления. Разные модели панелей могут включать от 1 до 4 светильников.

Светодиодные встраиваемые линейные светильники

Из общей массы линейных светодиодных встраиваемых светильников выделяют эффектные LED приборы, в конструкцию которых входит:

  • светодиодная лента (полупроводниковый источник освещения, работающий по принципу преобразования электрического тока в световой поток);
  • рассеиватель;
  • вторичная оптика: линзы, формирующие определенную КСС (кривую силы света);
  • корпус;
  • алюминиевые или пластиковые заглушки;
  • источник питания, встроенный в корпус или входящий в комплектацию.

Линейные светодиодные светильники

В устройстве линейных встраиваемых светильников этого типа традиционно используют светодиодные ленты с SMD светодиодами типов 335, 3528, 2835, 5050, 5730. Плотность размещения светодиодов — 60-240 точек на 1м2. Рынок предлагает приборы различной конфигурации: крестообразные, У-образные, Т-образные. Есть модели гибких светильников, с помощью которых можно формировать различные изогнутые линии и фигуры.

Показатель рабочих температур позволяет использовать эти приборы в качестве наружного освещения для подсветки домов, ограждений, автомобильных трасс, строительных площадок, паркингов, элементов ландшафта и архитектуры. Длина линейных светодиодов колеблется в пределах 1,2-2,5 м. Мощность – 10-100 Вт. Приборы этого типа подключают к электросети 220 В. Некоторые модели имеют встраиваемые понижающие источники питания.

Варианты монтажа линейных светодиодных светильников и систем

Светильники Exmork

Огромную популярность имеют светильники Exmork, которые традиционно используют в качестве приборов, встраиваемых в подвесные системы типа «Армстронг». Длина этих приборов соответствует габаритам ячейки потолков: 60х60 см.

LED Армстронг Exmork Люкс «Опал» 220В

Каждый светильник состоит из:

  • пластиковой подложки, изготовленной из высокопрочной пластмассы ABS;
  • светодиодной ленты;
  • блока питания;
  • корпуса, изготовленного из оцинкованной стали;
  • рассеивателя, изготовленного из светотехнического полистирола «Сота».

Монтаж светильников Exmork невероятно прост: после распаковки прибора, необходимо подсоединить провода, идущие от электросети помещения, к проводам, расположенным на внешней стороне пластиковой подложки.

Lucide

Бельгийская компания Lucide основана в 1992 году. Продукция производителя сертифицирована, ее можно использовать в офисных и технических помещениях, квартирах. Ее характеризуют лаконичный внешний вид и высокое качество.

Линейные светильники Lucide

Lightstar

Итальянская компания Lightstar основана 1994 году. Итальянские линейные светильники Lightstar помогут создать интерьер в стиле хай-тэк и минимализм, принесут комфорт в дом.

Линейные светильники Lightstar

Светодиодные системы освещения

Благодаря сенсорным датчикам появилась возможность управлять светильником посредством легкого к нему прикосновения. Эти современные приборы незаменимы при устройстве освещения труднодоступных и затемненных зон. Сенсорные светильники устанавливают под навесными шкафами на кухне, в плательных шкафах, нишах и гардеробных.

Монтаж таких модулей прост и приятен. Благодаря легкому весу приборов их можно крепить к стене с помощью двустороннего скотча. Но конструкция корпуса предусматривает также возможность встраивания и фиксации саморезами.

Линейные светодиодные системы

Светодиодные модули отличает непревзойденная функциональность: с их помощью можно собирать системы освещения такой длины, которая требуется для оформления конкретного интерьера. Соединение приборов между собой осуществляется за счет специальных выступов и выемок на торцах корпуса или с помощью специальных проводных соединителей (коннекторов).

Встраиваемая светодиодная система – отличный выбор для подсветки потолка и пола. Для монтажа модуля требуется определенное количество приборов и специальный блок управления. Разные модели панелей могут включать от 1 до 4 светильников.

Конструкция

Линейный светодиодный светильник, подобно прочим осветительным приборам, состоит из четырёх основных частей – светоизлучающего элемента, блока питания и системы охлаждения, помещённых в корпус.

Светоизлучающий элемент

Источником света служат суперяркие светодиоды. В одном приборе их количество достигает десятков штук. От того, сколько диодов установлено на модуле, зависит сила светового потока и габариты светильника.

Размеры светодиодов колеблются от долей миллиметра до нескольких сантиметров. Их крепят к прямоугольным полоскам – модулям. Вместо диодов могут использоваться микро-матрицы, в составе которых находится много безкорпусных светодиодов – десятки и даже сотни.

Применение матриц позволяет значительно повысить световой поток, не увеличивая размер светильника. Матрица, в которой заключено около сотни мини-диодов, имея размеры обычного светодиода, превосходит его по мощности в разы.

Блок питания

Этот узел называют ещё драйвером. Он является довольно сложным электронным устройством и обеспечивает светодиодный модуль необходимым уровнем напряжения. Светодиоды – чуткие и уязвимые полупроводниковые элементы. Достаточно небольшого скачка в сети, чтобы они вышли из строя.

Какие задачи решает светодиодный драйвер:

  • Понижает сетевое напряжение (220 В) до значения, необходимого матрице.
  • Преобразует переменное напряжение в постоянное. Все диодные элементы, работая на переменном токе, проводят только полупериод сигнала. Подобный режим работы не подходит, требуется запитать диоды постоянным током.
  • Стабилизирует ток на уровне, необходимом для конкретной матрицы.
  • Подавляет импульсные помехи и высоковольтные выбросы, возникающие в сети.

Система охлаждения

Есть мнение, что источники света, работающие на полупроводниковых элементах, не греются. Но если приложить руку к корпусу светильника, поработавшего несколько минут, вы убедитесь, что нагрев есть. Для отведения тепла в LED-приборах устанавливают радиаторы.

Элементы для отведения тепла имеют ребристую поверхность и изготовлены из металла. Они часто располагаются снаружи прибора. На радиаторах крепят модули с диодами. Если корпус изготовлен из металла, радиатор часто не устанавливают, так как его роль выполняет сам кожух.

Корпус

От качества этого элемента зависит механическая прочность прибора и продолжительность его работы. Корпус состоит из двух частей – кожуха и рассеивающего стекла. У встраиваемых светильников корпус спрятан, поэтому особых требований к нему не предъявляют.

У накладных светильников корпус должен соответствовать интерьеру помещения. Стекло – белое или прозрачное, поликарбонатное или обычное. Кожух изготовлен из металла или пластика. Лучший вариант – алюминий, он хорошо отводит тепло, предотвращая перегрев модуля.

Пластиковые корпусы имеют разные конструкции

Рекомендуется обратить внимание на такие моменты:

  • не должно быть люфта (свободного пространства между деталями);
  • наличие ровных отверстий в нужном количестве.

Важность холодного света

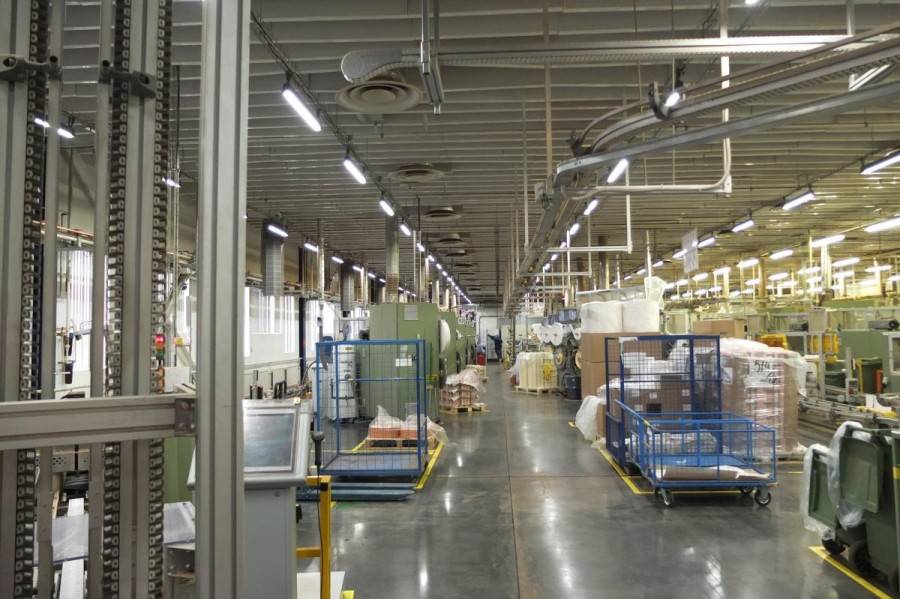

Естественно, сказать какой промышленный светильник лучше достаточно проблематично – нужно понимать специфику работы вашего производства, понимать особенности помещения, температуры и разные факторы, которые влияют на конечный выбор светильника.

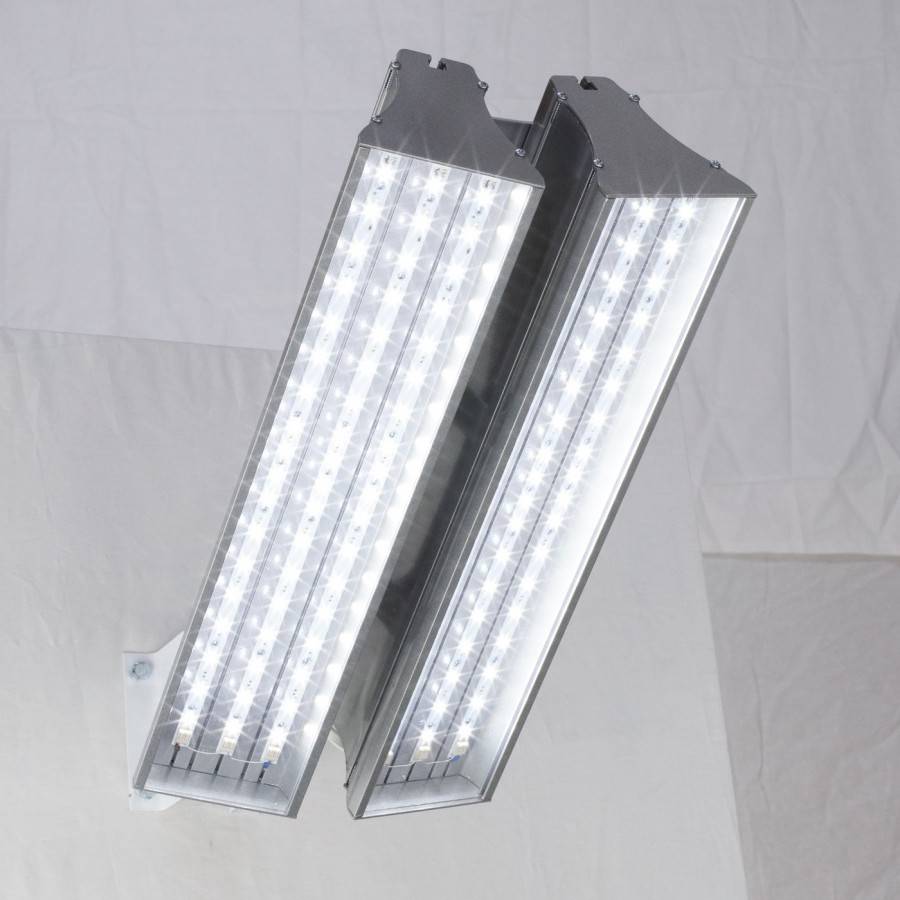

Однако, в большинстве ситуаций без подвесного светильника не обойтись, так как помещение требует равномерного освещения, получить которое встроенными или настенными светильниками не всегда получается. Подвесной светильник позволяет получить яркий поток света в нужной области и освещать помещение равномерно, без темных или излишне ярких пятен.

Помимо этого, холодный свет бодряще влияет на человека, придает ему энергии и дополнительный заряд сил для продуктивной работы как на производстве, так и в любой другой сфере, так что использовать лампы теплого света настоятельно не рекомендуется – они только расслабляют и не дают того жесткого потока света, который необходим при сложных условиях работы.

Монтаж встраиваемого линейного светильника

Технология монтажа встраиваемых линейных светодиодных и люминесцентных светильников не имеет принципиальных отличий. Если необходимо сделать подсветку в потолке из гипсокартона, конструкция каркаса должна предусматривать углубление шириной от 5 см (зависит от высоты корпуса встраиваемого прибора). Потолок с линейной подсветкой, расположенной в такой нише, называют «парящим».

Процесс установки светильника состоит из нескольких этапов. Первый из них – проектирование схемы подключения

Для того чтобы не упустить ни одного важного момента, все задачи выполняют в соответствии с пошаговой инструкцией

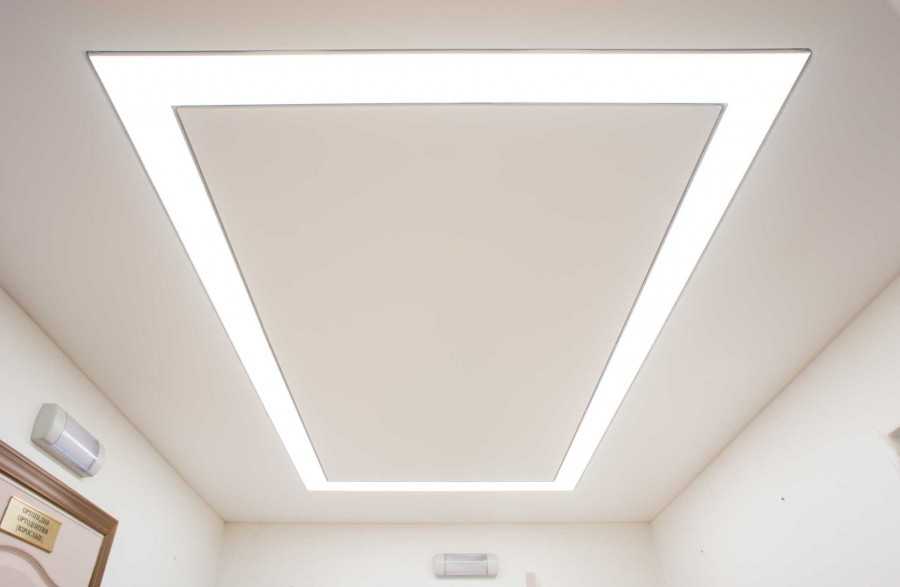

Составляем схему подсветки потолка

Шаг 1. Исходя из приведенных выше норм освещения, определяют мощность и количество светильников.

Шаг 2. Выбирают вариант освещения потолка: «парящий», подсветка центральной части, боковая подсветка или др.

Подготовка к установке линейных ламп

Шаг 3. Берут лист бумаги и рисуют на нем схему, которая учитывает пропорции и размеры, а также расположение ярусов и фигурных выступов потолка.

Шаг 4. Используя свою фантазию или фото наиболее удачного дизайна освещения натяжных и подвесных потолков, определяют местоположение каждого осветительного прибора. Указывают все необходимые размеры и расстояния.

Шаг 5. Берут рулетку, угольник и маркер, делают разметку на потолке, ориентируясь на составленную схему.

Шаг 6. Далее нужно решить, как будет работать дополнительное освещение потолка — одновременно с люстрой или понадобится свой отдельный выключатель. После чего определяют местоположение выключателя на стене и делают отметку маркером.

Шаг 7. Соединяют все точки на потолке и стене прямыми линиями, которые послужат ориентиром для установки электрического кабеля (провода).

Шаг 8. Следующий этап – монтаж проводки. Вначале замеряют расстояние от базового потолка до нижнего уровня профиля (на этом уровне будут располагаться светильники).

Шаг 9. Согласно точкам разметки к потолку крепят пластиковые или металлические хомуты, которые будут удерживать провод.

Крепление кабеля дюбель-хомутами

Шаг 10. Укладывают провод через хомуты, формируя в местах монтажа приборов петлю, длина которой соответствует показателю, полученному в пункте №1.

Шаг 11. Разрезают каждую петлю в ее нижней части, снимают изоляцию с проводов, устанавливают клеммы.

Шаг 12. Подключают провод к электросети, устанавливают выключатель. Отключают помещение от электросети.

Шаг 13. Теперь остается только установить сами линейные светильники. Для этого снимают верхние панели светильников. Каждый прибор присоединяют к уложенным на потолке проводам в соответствии со схемой подключения, указанной в инструкции производителя.

Линейные светильники установлены, теперь остается только смонтировать подвесной или натяжной потолок

Альтернативный вариант — подвесные линейные светильники

Далее приступают к монтажу натяжного потолка или к обшивке металлического каркаса подвесной конструкции гипсокартоном. Во втором случае предусматривают отверстия для вывода точек освещения. Если монтируют натяжной потолок, после установки полотна в местах установки светильников вырезают отверстия нужного размера. Далее выводят светильники на уровень потолка и устанавливают на них верхние панели (рассеиватели).

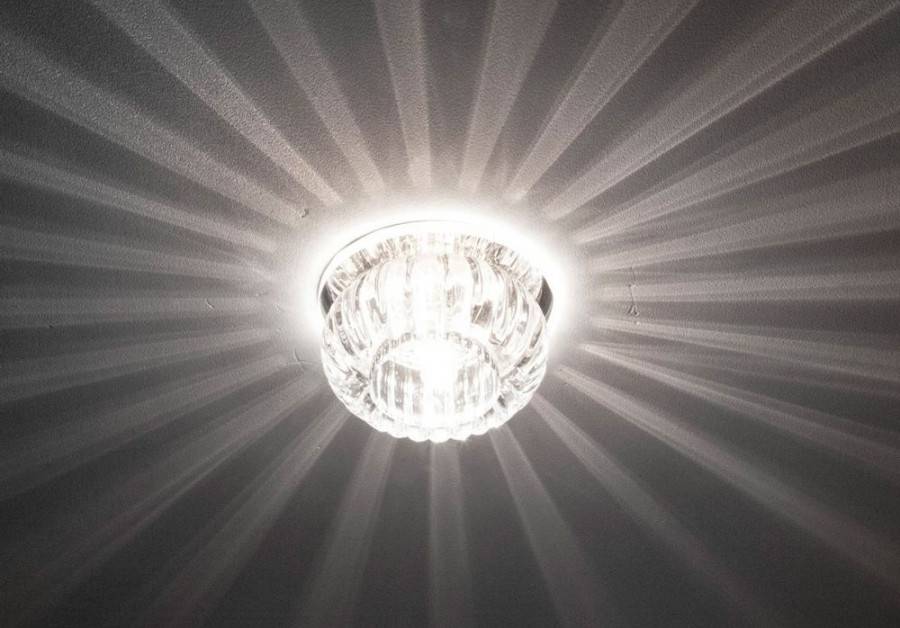

Как установить точечные светильники?

Ответ на этот вопрос вы найдете в этой статье! Также рекомендуем прочитать о том, как обустроить натяжной потолок своими руками.

На этапе составления схемы подключения необходимо предусмотреть возможность доступа к прибору для замены ламп. Все соединения должны быть выполнены максимально надежно. Для обеспечения защиты контактов используют пайку или клеммные колодки.

Описание плюсов и минусов

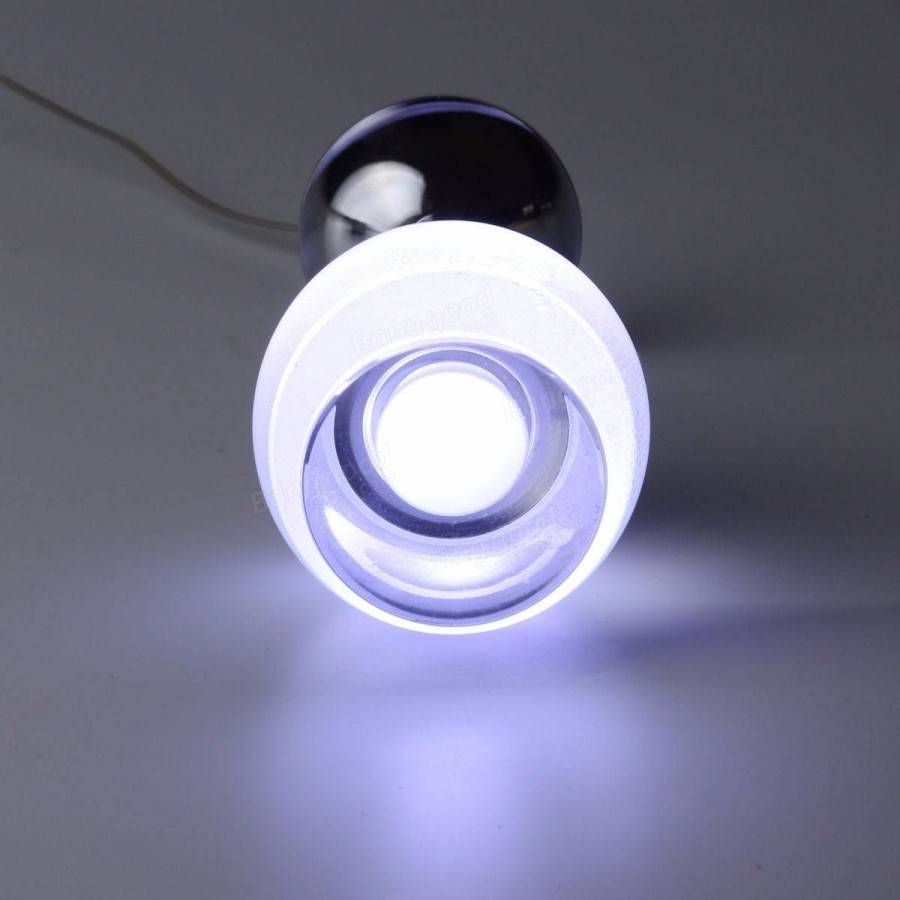

«LED» – light emitting diodes работают от низкого напряжения, всю энергию превращают в свет, в отличие от других ламп, а поэтому позволяют сэкономить до 75% электроэнергии.

Кроме этого имеют сверхдлительный срок службы, до 100000 часов, а если использовать до 8 часов в сутки, то проработают до 35 лет. Стоит заметить, например, галогенная лампочка освещает помещение в течение всего 2000 часов.

Еще одним плюсом является прочность. В конструкции отсутствуют элементы, которые могут повредиться отпасть вследствие различных механических воздействий.

Работают при низких температурах, до -63°С, однако боятся высоких. Максимальная температура работы светодиода +75°С.

Единственный весомый минус это дороговизна.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
