С чего следует начать?
Нужно знать, что работы по проектированию газоснабжения могут быть начаты только после того, как будут согласованы и получены технические условия или как их еще называют ТУ на газоснабжение объекта.
Это значимый специальный документ, выдать его имеет право только газораспределительная организация. Получение ТУ дает владельцу участка возможность заказать разработку проекта.
Получение Технических условий позволяет владельцу дома или участка под его возведение заказать проект газификации. Без ТУ такой проект не может быть разработан
Для получения техусловий необходимо предоставить в местную газовую службу следующий пакет документации:
- Заявление на предмет получения ТУ. Его может написать только собственник земельного участка, который отведен под стройку, или домовладелец, если здание уже возведено.
- Копия документа, который может удостоверить личность заявителя. Обычно это паспорт.
- Оригиналы документов, которые подтверждают право собственности заявителя на дом. Потребуется еще документ, который подтвердит законность постройки. Это может быть договор купли/продажи, а так же акт приемки здания в эксплуатацию или технический паспорт из БТИ.
- Если строительство еще только ведется, необходимо предоставить документацию, подтверждающую право собственности заявителя на участок. Это может быть договор аренды либо купли/продажи участка, а так же свидетельство, подтверждающее регистрацию права собственности.
- Экспликация строения на местности.
Нужно понимать, что предполагаемое подключение к газовой магистрали будет разрешено только в том случае, когда местность, где построен дом, включена в план газификации.
Важно, чтобы при этом имелась техническая возможность подключения. Это предполагает, что объем газа в существующей магистрали позволяет добавить еще одну точку потребления. Газ потенциально опасный вид топлива, поэтому проектированием газовых сетей могут заниматься только профессионалы
Газ потенциально опасный вид топлива, поэтому проектированием газовых сетей могут заниматься только профессионалы
По времени подготовка технических условий занимает около месяца. При подключении к газовой магистрали должны соблюдаться некоторые требования. Например, здание может быть удалено от газопровода не более чем на 200 м.
При этом проектная площадь строения не должна быть больше 250 кв. м. Такие дома относятся к первой группе газовых потребителей. Они имеют право расходовать газ со скоростью не более 5 кубометров в час.
Если же площадь дома больше, подключение тоже возможно, но получение ТУ значительно усложнится, поскольку придется дополнительно согласовывать перевод потребителя из второй группы в первую.
Для получения технических условий можно воспользоваться услугами специальных компаний, но это обойдется недешево. Поэтому есть смысл заняться оформлением документов самостоятельно.
1.2 Объем транспортируемого газа
Строительство участка магистрального газопровода
Грязовец-Выборг обусловлено включением его в проект Ямал-Европа для подачи газа
из Надым-Пуртазовского региона на экспорт. Сырьевой базой газопровода являются
следующие месторождения природного газа: Уренгойское, Юбилейное, Ямсовейское и
Заполярное.
Объем транспортируемого газа составляет 112,9 , из них 85,6 – по существующим газопроводам, 27,3 – по магистральным газопроводам
СРТО-Торжок. Сброс газа в существующие газопроводы Грязовец-Санкт-Петербург,
Грязовец-МОК в 2005 г. составил 27,3 из условия полной загрузки газопровода.
1.3 Характеристика трассы и природно-климатическая характеристика
района строительства газопровода
Трасса газопровода Грязовец-Выборг общей протяженностью 583
км находится в Вологодской и Ленинградской области и проходит по
равнинно-холмистой местности. Начальной точкой трассы на участке газопровода
является км 168,3, а конечной – км 752,3. Средняя
температура самого теплого месяца года 20 – 23оС выше нуля. Средняя
температура самого холодного месяца года 9-14оС ниже нуля. Годовое
количество осадков достигает 300-400 мм. Максимальное количество осадков
выпадает в середине осени (сентябрь – октябрь). Средняя скорость ветра 4-6
м/сек. Зима начинается в конце октября и заканчивается в середине марта
(продолжительность более 4-х месяцев). Толщина снежного покрова в основном незначительна.
Район строительства имеет достаточно развитую сеть железных и
автомобильных дорог с твердым покрытием. Среднее удаление точек трассы от
железных дорог составляет 30-35 км.
Строительство магистрального газопровода в данном районе
можно вести в течение всего года.
Трасса газопровода пересекает естественные и искусственные
препятствия, в том числе:
– железных дорог 3
шт.
автодорог 6
шт.
балок 3
шт.
рек с шириной зеркала воды более 25 м 1
шт.
рек с шириной зеркала воды менее 25 м 5
шт.
ручьев 3
шт.
кабелей связи 11
шт.
ВЛ (от 0,4КВ до 110КВ) 10
шт.
1.4 Конструктивное решение по линейной части
Из характеристики района строительства, на основании данных
топографических, инженерно-геологических, аэрофотосъемочных, геофизических и
гидрометеорологических изысканий, с учетом развитой дорожной сети, густой
заселенности района строительства, наличия на трассе большой протяженности
сельскохозяйственных угодий, отсутствия вечномерзлых грунтов, выбираем
подземный способ прокладки газопровода.
Этот способ:
а) позволяет восстановить и в дальнейшем использовать земли в
полосе отвода;
б) обеспечивает стабильный температурный режим
транспортируемого газа;
в) обеспечивает максимальную механизацию земляных работ;
г) более надежно, чем при наземном и подземном способах
прокладки, обеспечивает закрепление газопровода в проектном положении;
д) не нарушает естественного состояния грунтовой поверхности
и водотока на ней.

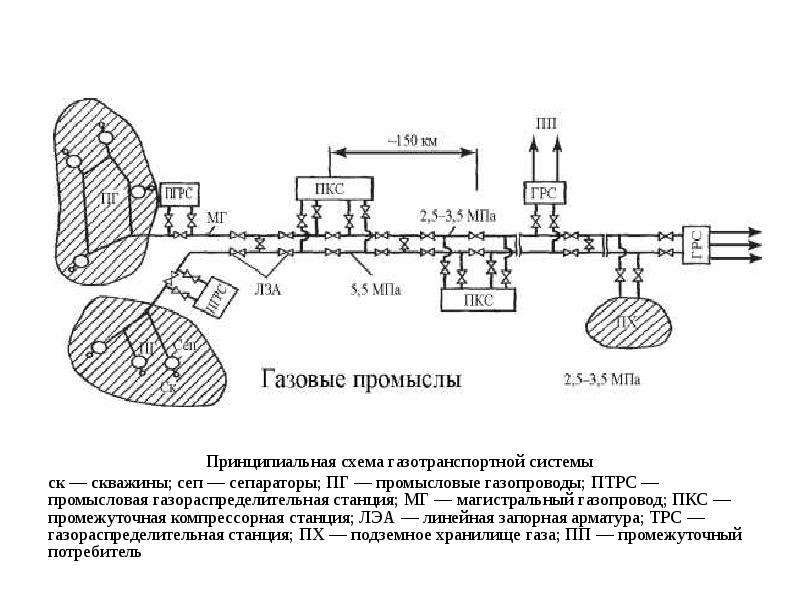

Основные сооружения, входящие в комплекс магистрального газопровода
Согласно СНиП, магистральный газопровод включает в себя трубопровод и все ответвления с диаметром труб не более 1420 мм. Избыточное давление передаваемого газа не должно превышать 10 МПа.
В состав газопроводного комплекса входят следующие объекты:

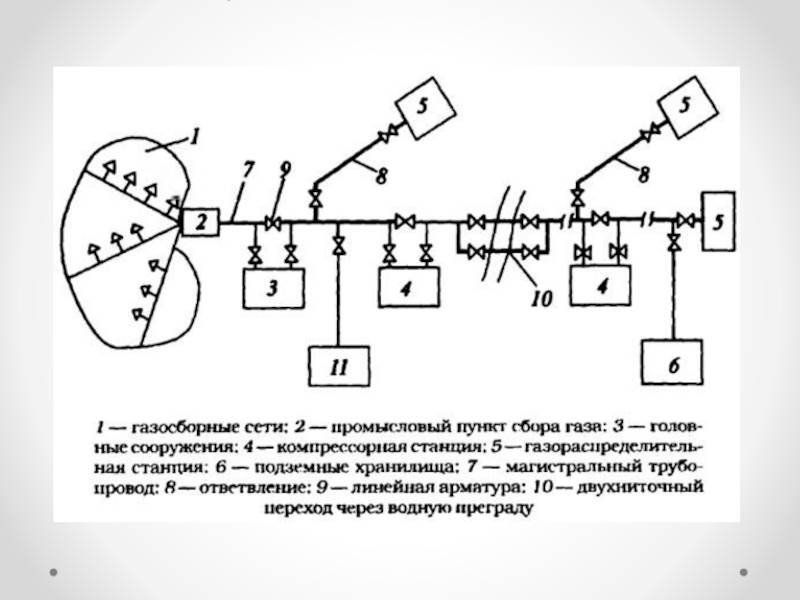

Состав сооружений магистрального газопровода
- газовая скважина со «шлейфом»;
- газосборный пункт;
- газопромысловый коллектор;
- очистительные сооружения;
- газокомпрессорная станция;
- магистральный газопровод;
- запорные устройства;
- переходная компрессорная станция;
- переходы;
- линия связи;
- запасной набор труб;
- вдольтрассовая дорога с подъездами;
- газораспределительные станции;
- отводы;
- защитные сооружения;
- лупинг;
- городские газовые сети.
Лупинг – это трубы, укладка которых осуществляется параллельно основному трубопроводу. Лупинги сооружаются, если нужно повысить производительность трубопровода. Их месторасположения не имеет значения.
Лупинг газопровода
Это интересно: Дезактивационная техника
Доступные варианты экономии на проекте
Вопрос стоимости проекта волнует многих заказчиков. Компания – проектировщик не всегда четко отвечает на этот вопрос, чаще приводит приблизительные цифры, мотивируя это различной сложностью работ в каждом случае. Однако общее представление о сумме получить можно.
Практика показывает, что минимальной стоимость проектирования будет у государственных компаний. К примеру, тот же Горгаз может предоставить такую услугу.
Попытка сэкономить на проекте газификации может закончиться плачевно. Выполнять работу должны только грамотные специалисты, чьи услуги не могут стоит очень дешево
Но в этом случае нужно быть готовым к тому, что сроки исполнения заказа могут существенно затянуться. Иногда до полугода. Тем, кто не хочет или не может ждать так долго, нужно обращаться в частные компании, которые работают более оперативно.
Но и стоимость их услуг будет намного выше
Очень важно не ошибиться в выборе организации, которая будет осуществлять проектирование
Готовый проект должен точно соответствовать всем требованиям нормативов. Грамотные и опытные специалисты хорошо разбираются во множестве тонкостей нормативной документации и умеют с ней работать.
Каждый новый проект требует досконального изучения правил и нормативов. Профессиональные проектировщики знают, что предъявляемые к газовым системам требования могут различаться в зависимости от способа прокладки магистрали, условий строительства, типа выбранного оборудования и множества других факторов.
Если хотя бы одно из действующих правил будет не выполнено, проект возвращается на доработку. Газовые службы очень тщательно проверяют всю предоставляемую им документацию, и надеяться на их невнимательность не приходится.
Каждая из таких доработок существенно затягивает газификацию. Поэтому стоит доверить проектирование грамотным специалистам, чтобы получить качественный проект в самые короткие сроки.
Все статьи расходов, связанные с подключением газа к загородному дому, приведены в следующей статье, с которой мы советуем ознакомиться.
Сколько это стоит?
Очень часто камнем преткновения в этом и так не простом процессе является стоимость проекта на газификацию частного дома
Важно понимать, что компания-проектировщик не сможет назвать точную цену. На конечную сумму влияют множество факторов
Например, цена газификации частного дома зависит от выбранных материалов, принципа разводки, ширины труб и даже от количества изгибов. Вот почему задавать вопрос «Сколько стоит проект газификации частного дома?», придя в проектную компанию, неуместно.
В общем цена проекта газоснабжения включает две части. Во-первых, придется заплатить за разработку проекта подведения газа от централизованного газопровода к частному дому. Во-вторых, компания-проектировщик создает проект внутренней разводки сети газификации. Все параметры для проектирования проекта собираются с предоставленной документации или инженером-проектировщиком во время его непосредственного выезда на объект. Стоит все же отметить, что часто встречаются ситуации, когда наружная подводка газоснабжения уже была проведена ранее государственными органами. Разберемся более детально в особенностях каждого из этих пунктов.
Зачем нужны магистральные трубопроводы?
Промышленные и магистральные трубопроводы осуществляют транспортировку разного рода сырья. Газ, нефть, вода и многие другие вещества проходят по этой конструкции к местам, где их употребляют по своим нуждам бытовые и промышленные потребители, предприятия переработки и прочие объекты.
Трубопроводные конструкции на сегодняшний день занимают важные позиции в инфраструктурах многих стран. Магистральные сооружения влияют на экономику, промышленность и обеспечивают жизнедеятельность населения.
С каждым годом к показателям надёжности этих конструкций добавляются новые требования безопасности. Такие важные стратегические объекты выполняют задачу по обеспечению людей энергией, без которой трудно представить современную жизнь.
Проектирование магистральных каналов
На этапе создания проекта разрабатывается комплекс технических документов, в котором описываются расчетные параметры, схемы, чертежи и общий план устройства трубопроводного транспорта. Также проводится исследование местности для прокладки канала. Оцениваются геодезические, геологические и экологические условия, а также экономические данные, обосновывающие проект. Основу документации формируют сведения о характеристиках магистрального трубопровода – это может быть информация о пропускной способности, давлении, количестве переходных станций и ответвлений. Учитывают инженеры и эксплуатационную перспективу инфраструктуры. От нее будет зависеть возможность будущей модернизации, переориентирования или расширения сети в соответствии с новыми условиями ее использования.
Требования и нормативные документы по проектированию газоснабжения
Как правило, газифицируют производственные и жилые объекты, а вот общественным зданиям и деловым центрам обычно не требуются системы газопотребления и газоснабжения. Либо решение о газификации принимает собственник, либо она осуществляется в рамках муниципальной или государственной программы (если речь идёт о жилом фонде).
Для чего вообще необходимо проектирование газоснабжения при строительстве или ремонте зданий? Этого требуют в обязательном порядке НПБ и СП:
- К любому участку магистрали газоснабжения должен быть обеспечен беспрепятственный доступ. Это касается и газового оборудования. Недопустимо зашивать его в стену или прятать за временными либо постоянными конструкциями.
- На трубопроводах должны быть предусмотрены контрольные проводники, с помощью которых можно проверить загазованность подвала или подземного этажа в случае, если никак иначе в эти помещения не добраться.
- Газопроводы не прокладывают в жилых комнатах.
- Проектная документация должна быть согласована с газораспределительной организацией.
Газификация нежилого здания или помещения подчиняется ещё большему числу правил и норм, поскольку производственные процессы являются причиной дополнительных рисков при эксплуатации газового оборудования. Рабочая и проектная документация составляются в строгом соответствии с этими нормами.
Чтобы начать стройку или ремонт, проект должен пройти экспертизу, быть согласованным в ГРО и проверен органами госстройнадзора, которые выдают разрешения. Если нормы где-то нарушены, эксперты откажут в положительном заключении и разрешение на строительство не дадут.
В систему газопотребления здания входят газоиспользующие и технические устройства, внутренняя сеть и газопровод. С помощью газа обогревают общественные здания и жилые дома, готовят пищу, греют воду. Чтобы соблюсти все требования, подключая газ или проводя иные работы с системой газоснабжения, учитывайте:
- Технические условия, предъявляемые газораспределительной компанией: точки входа, число подключаемых устройств, предельные объёмы потребления.
- Требования НПБ и СП, регламентирующие ремонт, реконструкцию и строительство.
- Нужно ли будет участие работников организации-поставщика газа, чтобы подключить и запустить систему газоснабжения.
- Нормы безопасности, касающиеся технических устройств, их монтажа и использования.
Главную роль в проектировании и монтаже газопроводов, а также систем газоснабжения играет опыт и профессионализм исполнителей – проектировщика и тех, кто будет устанавливать оборудование. На этапе проектирования нужно продумать всё: схему разводки внутренних трубопроводов, точки подключения, установку необходимой техники и приборов учёта.
Основным документом, на который опираются разработчики проектов реконструкции и строительства ОКС, является Постановление Правительства РФ № 87, которое относит подраздел, описывающий систему газоснабжения, к ключевым частям проекта. Текстовое и визуальное наполнение данного подраздела определяется типом объекта (жилой, производственный, и др.), его функциональными характеристиками.
Но есть и другие нормативные документы, регулирующие проектирование газоснабжения:
- Постановление Правительства РФ № 1314 (правила технологического присоединения построек к газораспределительным сетям);
- СП 118.13330.2012 (газификация зданий общественного назначения);
- СП 54.13330.2016 (газификация многоквартирных домов);
- СП 56.13330.2011 (газификация производственных объектов);
- СП 402.1325800.2018 (проектирование газоснабжения в жилом доме).
Кроме строительных правил, необходимо также подчиняться нормам пожарной безопасности и санитарно-гигиеническим требованиям. Выбранные строительные материалы и газовое оборудование должны иметь декларации и сертификаты в системе ЕАИС.
Если предстоит не возводить систему газораспределения с нуля, а ремонтировать имеющуюся или заменять отдельные её компоненты, можно поручить проектирование газоснабжения проектной или экспертной фирме. Главное, чтобы подрядчик состоял в СРО. Помимо технических условий подключения, в рабочей и проектной документации должны быть учтены схемы разграничения ответственности между ГРО (поставщиком газа) и владельцем здания.
Компрессорные станции
Компрессорные станции нужны для поддержания уровня давления и транспортировки необходимого объема газа по трубопроводу. Там газ проходит очищение от посторонних веществ, осушение, повышение давления и охлаждение. Пройдя обработку, газ под определенным давлением попадает обратно в газопровод.
Компрессорные станции, наряду с газораспределительными станциями и пунктами, входят в комплекс наземных сооружений магистрального газопровода.
К району стройки компрессорные установки транспортируются в виде полностью готовых к сбору блоков. Они возводятся на расстоянии примерно 125 километров друг от друга.
В состав компрессорного комплекса входят:
Компрессорная станция магистральных газопроводов
- сама станция;
- ремонтно-эксплуатационный и служебно-эксплуатационные блоки;
- территория, на которой расположены пылеуловители;
- градирня;
- емкость для воды;
- масляное хозяйство;
- газоохлаждаемые устройства и др.
Рядом с компрессионной установкой обычно возводят жилой поселок.
Такие станции считаются отдельным видом техногенного влияния на природную среду. Исследования показали, что на территории компрессорных установок концентрация оксида азота в воздухе превышает максимально допустимый уровень.
Они также являются мощным источником шума. Ученые выяснили, что длительное воздействие шума от компрессорной станции становится причиной нарушений в человеческом организме, и, как следствие, вызывает различные болезни и может привести к потере трудоспособности. Кроме того, шум вынуждает животных и птиц уходить на новые места обитания, что приводит к их переуплотнению и уменьшению продуктивности охотничьих угодий.
Узел установки предохранительной системы
Для чего они нужны?
Перевозка нефтепродуктов водным и железнодорожным транспортом на дальние расстояния сопряжена с определенным риском и большими затратами. Магистральные трубопроводы упрощают транспортировку сырья из регионов, где его добывают, до мест конечного потребления. Трубопроводный транспорт:
- обеспечивают дальность перекачки, почти бесперебойную работу во время всей эксплуатации;
- работает в разных климатических условиях – может быть проложен через любые регионы.
Возведение трубопроводов из года в год подвергается механизации строительно-монтажных работ. Это упрощает процесс строительства, снижает стоимость транспортировки сырья.
Трубы магистральных трубопроводов
Материал для труб выбирают, опираясь на климат эксплуатации, агрессивность среды и давление в системе.
- Сталь. Для производства арматуры используют марки стали:
- углеродистые;
- низколегированные;
- легированные;
- высоколегированные;
- нержавеющие.
Стальные детали выдерживают высокое внутреннее давление, легко свариваются, устойчивы к большому диапазону температур, применяются даже в северных регионах страны. Рабочее давление определяется методом производства. По этому критерию трубы: бесшовные, с продольным или спиральным швом.
- Чугун. Чугунная арматура долговечна, невосприимчива к коррозии, в том числе от блуждающих токов. Материал используют для подземных магистралей в условиях большой нагрузки на грунт. Покрытие внутренней поверхности труб цементно-песчаным составом сокращает образования отложений. Хрупкость чугуна, однако, ограничивает его применение низконапорными коммуникациями водоснабжения и водоотведения.
- Полимеры – поливинилхлорид (ПВХ), полиэтилен (ПЭ), полипропилен (ПП), стеклопластик. Пластиковые детали обладают достаточной гибкостью, которая компенсирует сдвиги грунта, тепловые расширения материала. Полимеры инертны к рабочим веществам, коррозионным поражениям, отличаются большим сроком службы. Сфера применения – водо-, газоснабжение, тепловые сети.
- Асбестоцемент, хризотилцемент, бетон. Материалы:
- устойчивы к коррозии;
- служат неограниченное время при отсутствии сильных горизонтальных, вертикальных нагрузок;
- выдерживают низкие, высокие температуры;
- не подвержены тепловому расширению.
Внутренняя поверхность труб не накапливает минеральные отложения. Недостаток – хрупкость, сложность транспортировки. Применение – техническое водоснабжение, канализации, водоотведение.
Для защиты от внешнего воздействия трубы дополнительно покрывают составами:
- диэлектрическими – от коррозии, создаваемой блуждающими токами;
- водонепроницаемыми;
- термостойкими.
В качестве материалов для покрытия используют битум, минеральную вату, стекловату, ППУ-оболочку, полиэтиленовую изоляцию, фольгоизол и др.
Обозначение газопроводов
В России каждый газопровод должен быть обозначен специальным знаком. Установка знаков должна быть оформлена совместным актом землепользователя предприятия, использующего магистральный трубопровод.
Гост маркировка трубопроводов
Знаки входят в магистральный газопроводный комплекс и являются важной его частью. Они служат ориентиром для обнаружения трубопровода
Благодаря им во время работ в охранной зоне можно увидеть территорию, по которой проходят трубы. Знаки показывают, что предприятие действует по нормам магистральных трубопроводов.
На знаке содержатся предупреждения и информация о магистральном газопроводе. Он представляет собой столб с двумя плакатами.
На одном, расположенном перпендикулярно поверхности, находятся сведения о ширине охраняемой территории, месте и глубине залегания труб, дополнительные технические параметры. На втором написано расстояние в километрах по всей длине труб. Он предназначен для обнаружения газопровода с воздуха, поэтому расположен с небольшим наклоном (до 30 градусов).
Общая характеристика центральных газопроводов
Газопровод магистрального типа — это система труб и сооружений, используемых для доставки топлива из мест добычи или изготовления к клиентам. Он включает в себя основные и дополнительные трубы. Диаметр последних определяется особенностями объекта транспортировки, однако, не может превышать 1420 мм.
Трубопроводы делятся на три класса в зависимости от давления, под которым переносится вещество. Этот показатель обязательно нужно учитывать, поскольку в случае превышения нормы возрастает вероятность аварии.
Давление колеблется в диапазоне 1,2-10 МПа. Чаще всего рабочим считается показатель в 7,5 МПа
Магистральные газопроводы делятся на надземные, подземные и подводные. Первые благодаря небольшому подъему не мешают движению транспортных средств. Этот вариант доставки используется для преодоления водных препятствий, оврагов и прочих преград.
Подземные сети прокладываются в специальных траншеях. Глубина последних зависит от уровня промерзания грунтов
Поэтому при организации транспортировки влажного газа важно учитывать климатические особенности местности, структуру грунта, диаметр труб и др
А для труб с осушенным газом подойдет траншея глубиной 0,8 м. Ее дно покрывают слоем утрамбованного песка, укладываемые трубы покрывают несколькими слоями битумно-полимерной мастики или полимерной скорлупой, затем заполняют грунтом.
Подводные системы создаются с целью транспортировки продуктов из морских территорий, по дну рек или крупных озер.
Стандартный трубопровод состоит из главной и промежуточной компрессорной станции. Например, газ перед попаданием к конечному потребителю проходит через специальный распределительный пункт. Давление уменьшается к уровню, который предусмотрен местными трубопроводами.
А для обеспечения сбалансированности функционирования системы непосредственно в районе потребления создаются специальные хранилища. К примеру, в летний период может накапливаться газ, который используется в холодное время года.
Нельзя допустить разрушение труб в результате их контакта с грунтом, водой или воздухом. Эта задача решается за счет внешней противокоррозионной изоляции.
Еще используется катодная защита, которая действует на базе отрицательного потенциала
Важно обеспечить надежность газовой сети. Она гарантируется за счет перекачивающего оборудования на компрессорных станциях, использования качественных стальных труб, создания дополнительных параллельных линий, которые сочетаются с основной благодаря перемычкам
Ключевые моменты в работе сети
Во-первых, производительность. Она рассчитывается с учетом топливно-энергетического баланса районов, куда будет осуществляться транспортировка. Прогнозируются максимальные нагрузки. А также нужно учесть, что конкретный регион может развиться в будущем, поэтому возрастет и объем доставляемого газа.
Для повышения производительности используется лупинг газопровода. Если трубопровод работает в средней мощности, тогда центробежные нагнетатели особо не сказываются на эффективности. Зато их роль возрастает при повышении нагрузки.
Во-вторых, автоматическая регулировка. При проектировании сети анализируются особенности управления магистральными газопроводами. Для этого определяют устойчивость системы и обнаруживают процессы, которых не хватает для сбалансированного функционирования.
Важность автоматической регулировки возрастает прямо пропорционально расстоянию транспортировки
Современные технические средства позволяют изменять производительность в автоматическом порядке. Если необходимое оборудование отсутствует, тогда скорость и эффективность транспортировки падают буквально к нулю.
С одной стороны, движение вещества происходит под воздействием инерции. Зато с другой — система замедляет перемещение как за счет закруглений труб, так и непосредственно из-за внутреннего сопротивления. Учитывая сложность устройства оборудования, к обоим факторам нужен индивидуальный подход.
За управление магистральным газопроводом отвечает государственная компания. В России это ОАО «Газпром»
Третий ключевой момент — обозначения. Специальные символы выполняют информационную и предупредительную функции. Размещение знаков — обязательное правило использования магистральных газопроводов.
Обозначения позволяют определить объекты, зону и глубину трубопровода. Фактически это столбики с двумя информационными блоками. На вертикальном указывается площадь территории особой опасности, место залегания и другие важные особенности.
А горизонтальный, с информацией о размещении опасного участка, устанавливают под углом до 30 градусов относительно поверхности земли. Он показывает расстояние в километрах по всей трассе.
Для кого
Заказчиками работ по проектированию магистральных газопроводов, как правило, являются застройщики объектов капитального строительства. Коллективом Общества запроектированы объекты для большинства производственных объединений ПАО «Газпром», а также для предприятий Белоруссии, Украины, Сербии, Польши, Болгарии, Румынии, Казахстана, Туркменистана, Узбекистана и Турции.
Отдел комплексного проектирования линейной части магистральных газопроводов (ОКПЛЧМГ) АО «Гипрогазцентр» принимает активное участие в разработке документации по международным проектам, заказчиком одного из которых является Сахалин Энерджи Инвестмент Компани Лтд. Специалистами ОКПЛЧМГ были изучены и успешно применяются международные стандарты по трубопроводному транспорту (ASME, API, EN).
Прокладка
Сборку магистральных трубопроводов производят через плоскогорья, леса, гористую, болотистую местности, трассы и другие природные, искусственные препятствия. Прокладка бывает:
- Наземной – трубы устанавливают на опоры, которые фиксируют их в проектном положении, защищают конструкцию от провисания, сезонных размывов грунта.
- Подземной – трубы размещают в почве, в заранее вырытых траншеях. Там, где необходимо обойти препятствия, участки линии поднимают на опорах или проводят через тоннели. Чтобы предотвратить ржавление, арматуру защищают изоляцией.

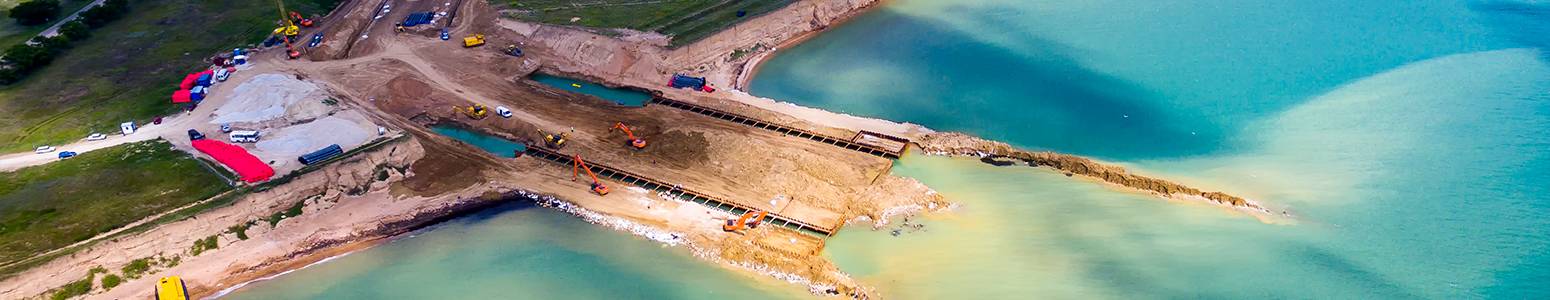

- Подводной (речной, морской, болотной) – устанавливают ниже поверхности воды в качестве участков основных линий или всей магистрали. На морском дне прокладывают газо-, нефтепроводы.
Способ устройства линии выбирают, исходя из:
- назначения системы;
- сооружений на пути маршрута;
- разновидностей грунтов;
- бюджета на строительство;
- стоимости обслуживания.
Магистральные нефте-, газопроводы с высоким давлением укладывают только подземным способом. Коммуникации не должны проходить через населенные пункты, авто-, железнодорожные мосты, переезды, морские порты. Электросети для обслуживания трубопроводного оборудования вблизи таких систем также не строят.
Источник
