Обозначения и расшифровка SMD резисторов

Температурный коэффициент (ТКС)

Вышеописанная классификация может считаться вспомогательной, так как она лишь указывает лишь на установку и производство. Основной и полезной для инженера считают цветовая маркировку резисторов. Она как раз указывает на номинал и технические характеристики элемента. В первую очередь их делят по способности рассеивать мощность.

Ниже представлены часто используемые компоненты цепи, мощность показана в Ваттах:

  • 0,062;
  • 0,125;
  • 0,25;
  • 0,5;
  • 1;
  • 2;
  • 3;
  • 4;
  • 5;
  • 7;
  • 10;
  • 15;
  • 20;
  • 25;
  • 50;
  • 100.

Существуют также резисторы, способные рассеивать до 1 кВт мощности. Но такие элементы используются крайне редко и только в специализированном оборудовании.

Этот показатель очень важен при проектировании электронных систем. В зависимости от назначения от на схеме и условий эксплуатации способность к рассеиванию не должна стать причиной разрушения как самого элемента, так и соседних с ним узлов. Во время работы резистор должен не только разогреться, но также отдать излишки тепла во внешнюю среду.

Примеры расшифровки цифробуквенной маркировки SMD резисторов

Для определения параметра резисторов не обязательно запоминать таблицы значений. В Интернете размещено много онлайн-калькуляторов, также доступно к скачиванию множество оффлайн-программ. Но если понять принципы маркировки, возможно определять значения сопротивления и точности, не прибегая к справочникам, после небольшой тренировки это получается с первого взгляда. Для закрепления понимания основ надо разобрать несколько практических примеров.

Резисторы 101, 102, 103, 104

Во всех этих примерах численное значение сопротивления одинаково, и равно 10, но множители в каждом случае отличаются:

  • 101 – 10 Ом надо умножить на 101, то есть на 10, или приписать к значению один 0 — в качестве итога получится 100 Ом;
  • 102 – 10 Ом надо умножить на 102, то есть на 100, или приписать к значению два нуля — получится 1000 Ом (=1 кОм);
  • 103 – 10 Ом надо умножить на 103, то есть на 1000, или приписать к значению три нуля — получится 10000 Ом (=10 кОм);
  • 104 – 10 Ом надо умножить на 104, то есть на 10000, или приписать к значению четыре нуля — получится 100000 Ом (=100 кОм).

Легко запомнить, что для трехсимвольной кодировки последняя цифра 3 обозначает килоомы, а 6 — мегаомы – это дополнительно облегчит визуальное считывание маркировки.

Резисторы 1001, 1002, 2001

Если на корпус электронного компонента нанесено 4 цифры, это означает, что его точность не ниже 1%. А номинал также состоит из мантиссы и множителя, который задается последним символом:

  • 1001 – 100 Ом надо умножить на 101, то есть на 10, что равносильно приписыванию к мантиссе одного нуля — в качестве итога получится 1000 Ом (1 кОм);
  • 1002 – мантисса равна также 100 Ом, но множитель равен 102=100 (надо приписать два нуля), а номинал будет равен 10000 Ом=10 кОм;
  • 2001 – в данном случае 200 Ом надо умножить на 101=10, номинал равен 2000 Ом=2 кОм.

Принципиально считывание этой маркировки не отличается от трехсимвольной.

Резисторы r100, r020, r00, 2r2

Если на резисторе нанесено обозначение с буквой R, её можно сразу мысленно заменить на десятичную запятую:

  • R100 означает «,100» — приписывая перед запятой ноль, получается значение 0,100 Ом = 0,1 Ом (резистор с 1% точностью).
  • R020 – по тому же принципу «,020» превращается в 0,020 Ом=0,02 Ом;
  • R00 означает резистор с нулевым сопротивлением – такие элементы применяются в качестве перемычек на плате (зачастую это технологичнее при производстве);
  • 2R2 – три символа означают точность 2% и ниже, номинал равен 2,2 Ом.

Если значение сопротивления 2%, 5% или 10% элемента меньше 1 Ом, перед буквой R наносят ноль (например, 0R5 будет означать 0,5 Ом).

Резисторы 01b, 01c

Для определения номинала надо обратиться к таблицам мантисс и множителей:

  • 01B — кодом 01 обозначается резистор с «базовым» сопротивлением 100 Ом, множитель B=10, итоговое сопротивление 100х10=1000 Ом=1кОм;
  • 01C – этот вариант отличается от предыдущего только множителем (С эквивалентно 100), а полный номинал равен 100х100=10000 Ом = 10 кОм.

Из приведенных примеров видно, что один и тот же номинал резистора в зависимости от его исполнения может быть маркирован по-разному. Так, сопротивление 1 кОм может иметь кодировку:

  • 102 – для 2-10% ряда;
  • 1001 – для 1% ряда;
  • 01B – для малогабаритных резисторов 1% ряда.

Данная система обозначений применяется на 90+ процентах безвыводных приборов, выпускаемых во всем мире. Но гарантии, что какой-либо изготовитель не применяет свою систему маркировки, нет. Поэтому, в случае сомнений, самый надежный способ – измерить реальное значение сопротивления мультиметром. После небольшой тренировки это не составит сложности. Тот же способ является единственным для SMD-элементов наименьших размеров – на них маркировка не наносится вообще.

Определение номинального значения сопротивления резистора по маркировке цветовыми полосами: онлайн калькулятор

Как расшифровать маркировку конденсатора и узнать его ёмкость?

Маркировка проводов и кабелей и расшифровка марки

Что такое резистор и для чего он нужен?

Что такое варистор, основные технические параметры, для чего используется

Что означает степень защиты IP — расшифровка, таблица, примеры использования

Таблица кодировок планарных SMD деталей

Указаны первые 2 символа чип-элемента. Нажав на них вы попадёте на страницу с другой таблицей, где приводятся различные варианты остальных символов с кратким обозначением функций и параметров для каждого.

000102030405060708090A0B0C0D0E0F0G0H0I0J0K0L0M0N0P0Q0R0S0T0U0V0W0X0Y0Z
101112131415161718191A1B1C1D1E1F1G1H1I1J1K1L1M1N1P1Q1R1S1T1U1V1W1X1Y1Z
202122232425262728292A2B2C2D2E2F2G2H2I2J2K2L2M2N2P2Q2R2S2T2U2V2W2X2Y2Z
303132333435363738393A3B3C3D3E3F3G3H3I3J3K3L3M3N3P3Q3R3S3T3U3V3W3X3Y3Z
404142434445464748494A4B4C4D4E4F4G4H4I4J4K4L4M4N4P4Q4R4S4T4U4V4W4X4Y4Z
505152535455565758595A5B5C5D5E5F5G5H5I5J5K5L5M5N5P5Q5R5S5T5U5V5W5X5Y5Z
606162636465666768696A6B6C6D6E6F6G6H6I6J6K6L6M6N6P6Q6R6S6T6U6V6W6X6Y6Z
707172737475767778797A7B7C7D7E7F7G7H7I7J7K7L7M7N7P7Q7R7S7T7U7V7W7X7Y7Z
808182838485868788898A8B8C8D8E8F8G8H8I8J8K8L8M8N8P8Q8R8S8T8U8V8W8X8Y8Z
909192939495969798999A9B9C9D9E9F9G9H9I9J9K9L9M9N9P9Q9R9S9T9U9V9W9X9Y9Z
A0A1A2A3A4A5A6A7A8A9AAABACADAEAFAGAHAIAJAKALAMANAPAQARASATAUAVAWAXAYAZ
B0B1B2B3B4B5B6B7B8B9BABBBCBDBEBFBGBHBIBJBKBLBMBNBPBQBRBSBTBUBVBWBXBYBZ
C0C1C2C3C4C5C6C7C8C9CACBCCCDCECFCGCHCICJCKCLCMCNCPCQCRCSCTCUCVCWCXCYCZ
D0D1D2D3D4D5D6D7D8D9DADBDCDDDEDFDGDHDIDJDKDLDMDNDPDQDRDSDTDUDVDWDXDYDZ
E0E1E2E3E4E5E6E7E8E9EAEBECEDEEEFEGEHEIEJEKELEMENEPEQERESETEUEVEWEXEYEZ
F0F1F2F3F4F5F6F7F8F9FAFBFCFDFEFFFGFHFIFJFKFLFMFNFPFQFRFSFTFUFVFWFXFYFZ
G0G1G2G3G4G5G6G7G8G9GAGBGCGDGEGFGGGHGIGJGKGLGMGNGPGQGRGSGTGUGVGWGXGYGZ
H0H1H2H3H4H5H6H7H8H9HAHBHCHDHEHFHGHHHIHJHKHLHMHNHPHQHRHSHTHUHVHWHXHYHZ
I0I1I2I3I4I5I6I7I8I9IAIBICIDIEIFIGIHIIIJIKILIMINIPIQIRISITIUIVIWIXIYIZ
J0J1J2J3J4J5J6J7J8J9JAJBJCJDJEJFJGJHJIJJJKJLJMJNJPJQJRJSJTJUJVJWJXJYJZ
K0K1K2K3K4K5K6K7K8K9KAKBKCKDKEKFKGKHKIKJKKKLKMKNKPKQKRKSKTKUKVKWKXKYKZ
L0L1L2L3L4L5L6L7L8L9LALBLCLDLELFLGLHLILJLKLLLMLNLPLQLRLSLTLULVLWLXLYLZ
M0M1M2M3M4M5M6M7M8M9MAMBMCMDMEMFMGMHMIMJMKMLMMMNMPMQMRMSMTMUMVMWMXMYMZ
N0N1N2N3N4N5N6N7N8N9NANBNCNDNENFNGNHNINJNKNLNMNNNPNQNRNSNTNUNVNWNXNYNZ
P0P1P2P3P4P5P6P7P8P9PAPBPCPDPEPFPGPHPIPJPKPLPMPNPPPQPRPSPTPUPVPWPXPYPZ
Q0Q1Q2Q3Q4Q5Q6Q7Q8Q9QAQBQCQDQEQFQGQHQIQJQKQLQMQNQPQQQRQSQTQUQVQWQXQYQZ
R0R1R2R3R4R5R6R7R8R9RARBRCRDRERFRGRHRIRJRKRLRMRNRPRQRRRSRTRURVRWRXRYRZ
S0S1S2S3S4S5S6S7S8S9SASBSCSDSESFSGSHSISJSKSLSMSNSPSQSRSSSTSUSVSWSXSYSZ
T0T1T2T3T4T5T6T7T8T9TATBTCTDTETFTGTHTITJTKTLTMTNTPTQTRTSTTTUTVTWTXTYTZ
U0U1U2U3U4U5U6U7U8U9UAUBUCUDUEUFUGUHUIUJUKULUMUNUPUQURUSUTUUUVUWUXUYUZ
V0V1V2V3V4V5V6V7V8V9VAVBVCVDVEVFVGVHVIVJVKVLVMVNVPVQVRVSVTVUVVVWVXVYVZ
W0W1W2W3W4W5W6W7W8W9WAWBWCWDWEWFWGWHWIWJWKWLWMWNWPWQWRWSWTWUWVWWWXWYWZ
X0X1X2X3X4X5X6X7X8X9XAXBXCXDXEXFXGXHXIXJXKXLXMXNXPXQXRXSXTXUXVXWXXXYXZ
Y0Y1Y2Y3Y4Y5Y6Y7Y8Y9YAYBYCYDYEYFYGYHYIYJYKYLYMYNYPYQYRYSYTYUYVYWYXYYYZ
Z0Z1Z2Z3Z4Z5Z6Z7Z8Z9ZAZBZCZDZEZFZGZHZIZJZKZLZMZNZPZQZRZSZTZUZVZWZXZYZZ

Маркировка SMD-резисторов: хитрости вычисления номинала

Аббревиатура SMD часто встречается при монтаже или изучении электронных схем. Это определённый тип компонентов, пришедших на замену классической сквозной пайке. Так как  размеры SMD-составляющих значительно отличаются от обычных, то и маркировка на них используется другая. В этой статье мы расскажем, как прочитать маркировку SMD-резисторов, что это вообще такое, и какие способы определения номинала существуют.

Что такое SMD

SMD – английская аббревиатура, обозначающая Surface Mounted Device, то есть – устройство, монтируемое на поверхность. В целом, под SMD понимается метод нанесения компонентов на печатную плату, который ещё называют поверхностным. Ему противопоставляется классический метод — сквозной монтаж, когда ножки элементов продеваются в отверстия монтажной платы и фиксируются в них.

SMD подразумевает установку прямо на токопроводящие дорожки платы. Такой подход позволил значительно сэкономить место на плате, уменьшить размер компонентов и, в целом, удешевить и автоматизировать процесс монтажа. Тем не менее, на практике часто встречается гибрид обеих технологий — сквозного монтажа и поверхностного.

Назначение резисторов

Назначение SMD-резисторов то же самое, что и  у обычных — преобразование силы тока в напряжение и наоборот с помощью имеющегося у него сопротивления. Таким образом, основная величина, по которой можно определить нужный резистор — сопротивление. Измеряется оно в Омах. Соответственно, при маркировке на элементе указывается именно количество Ом.

Размеры и обозначения

SMD-резисторы имеют компактные размеры. Самый маленький типоразмер может быть всего 0,4×0,2 мм. Поэтому от стандартной цветовой маркировки решили отказаться. Вместо неё сейчас используется три разных типа обозначений: 3 цифры, 4 цифры и 2 цифры и буква. Но логика распознавания элемента у них одна.

3 и 4 цифры

Всё довольно просто и логично — есть три цифры. Две первые — мантисса, третья — степень, в которую нужно возвести число 10 для получения множителя. Перемножив это всё, получим итоговое сопротивление.

Например, на резисторе стоит 312. 31 — основание, 2 — степень числа 10. В итоге, получается нехитрое выражение 31·10² или 31·100 = 3100 Ом. На самом деле, чтобы не проводить всех этих математических операций, можно просто запомнить, что к  первым двум цифрам нужно прибавить указанное третьей цифрой количество нулей. То есть, к 31 просто добавить два нуля.

Маркировка с четырёхзначными числами не отличается методом расшифровки. Просто применяются они для резисторов с точностью в 1%. Например, 7920 будет обозначать всего 792 Ом, так как 10° = 1, и после умножения получаем 792. Или используя более простую методику — после 792 нужно добавить 0 нулей, то есть ни одного.

Цифры и буквы в обозначениях

Тут всё немного усложняется. Во-первых, встречается два вида обозначений: сначала цифры, потом буква и наоборот. Первый используется для маркировки элементов с точностью 1% из номинального ряда Е96. Второй встречается на компонентах с точностью 2%, 5% и 10% из номинальных рядов Е12 и Е24.

Обозначение с двумя цифрами и буквой чем-то похоже по логике на простые цифровые обозначения. Но, так как номиналы сопротивлений берутся из номинального ряда Е96, то закономерности в символах обнаружить не удастся, понадобится таблица. Итак, первые две цифры обозначают код, согласно которому в таблице нужно найти соответствующую мантиссу. Буква — это степень десяти. Вариантов здесь немного и есть хоть какая-то логика: S или Y дают 10־², R или X – 10־¹. Затем по нарастанию: А — 10°или 1, B – 10¹, C – 10² и так далее.

Например, имеем резистор 49R. Смотрим в таблицу — получаем мантиссу 316. Литера R говорит нам, что степень десяти равна -1. То есть, нужно не умножать на 10, а, наоборот — разделить. В итоге, получаем значение 31,6 Ом.

Второй вариант цифро-буквенных обозначений подчиняется тому же принципу, только здесь в цифровом коде ещё зашифрована точность резистора.

Как видно, способ маркировки только цифрами гораздо удобнее и проще, хотя и не позволяет обозначить некоторые номиналы резисторов.

Онлайн-сервисы

На сайте можно узнать номинал резистора, и, наоборот, как будет выглядеть маркировка для определённого сопротивления.

https://www.asutpp.ru/kalkulyator-markirovki-smd-rezistorov.html  — аналогичный сервис, с тем же функционалом.

Тоже самое делает сервис https://allcalc.ru/node/940. В общем, подобных инструментов в сети предостаточно.

ИнженерияОбзор системы тёплый пол Devi: особенности, плюсы и минусы

ИнженерияВиды шаровых муфтовых кранов: назначение, устройство, некоторые модели

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Маркировка элементов

На всех радиоэлементах как поверхностного монтажа, так и выводных указывается в явном виде или кодируется их номинал. Кодировка номиналов резисторов может быть и в цифрах, и цветовой. Поэтому расшифровку резисторов можно производить по таблицам и с помощью специальных онлайн-сервисов.

Цифровое обозначение

Так как элементы поверхностного монтажа чрезвычайно малы, указывать номиналы на них становится трудной задачей. Нужно в ограниченное количество цифр внести всю необходимую информацию. При этом все цифры могут быть только одного размера. Следовательно, положение и значение цифры имеют определенное значение. Получается некая кодировка элементов. Номиналы сопротивлений обычно кодируются цифровым или буквенно-цифровым обозначением.

Маркировка резисторов по цифрам используется для номиналов, обозначающихся целым числом. Кодовое обозначение включает в себя три или четыре цифры. Первые две или три указывают числовое значение сопротивления, а последняя — показатель степени числа 10, на которое умножается первая группа цифр. Например:

  • 102 расшифровывается как 10 умножить на 10 во второй степени, 1000 Ом, или 1 килоом;
  • 103 — это 10 Х 10 в третьей степени, 10000 Ом, или 10 килоом;
  • 3780, то есть 378 Х 10 в нулевой степени, 378 Ом;
  • 8253, значит, 825 Х 10 в третьей степени, 825 000 Ом, или 825 килоом.

Надпись на микрорезисторе может включать не только цифры, но и буквы. Если используется английская буква R, она обозначает положение запятой в дробном номинале сопротивления ниже 10 Ом (в трехзначной кодировке), или ниже 100 Ом (в четырехзначной кодировке):

  • 6R2 — предполагает номинал 6,2 Ом;
  • R010 — резистор сопротивлением 0,01 Ом;
  • R402 — сопротивление 0,402 Ом;
  • 10R0 — номинал ровно 10 Ом;
  • 44R2 — соответствует сопротивлению 44,2 Ом.

Существует буквенно-цифровая система обозначений EIA-96. Она была создана для кодировки прецизионных (точных) чип-резисторов. Так как такие резисторы имеют номинал сопротивления из трех значащих цифр, а также множителя, которые сложно уместить на ограниченном пространстве элемента, то каждому трехзначному числу в номинале был поставлен код. Множитель обозначается буквой, стоящей на третьем месте в коде номинала. Он показывает, во сколько раз нужно увеличить или уменьшить указанный номинал. Все коды номиналов и множителей сведены в таблицу. Получается компактное полноценное наименование:

  • 01C — вычисляется по таблице как 100 (01) x 100 (C) = 10000 Ом, или 10 килоом;
  • 01D — вычисляется по таблице как 100 (01) x 1000 (D) = 100000 Ом, или 100 килоом;
  • 39Z — вычисляется как 249 (39) x 0.001 (Z) = 0,249 Ом.

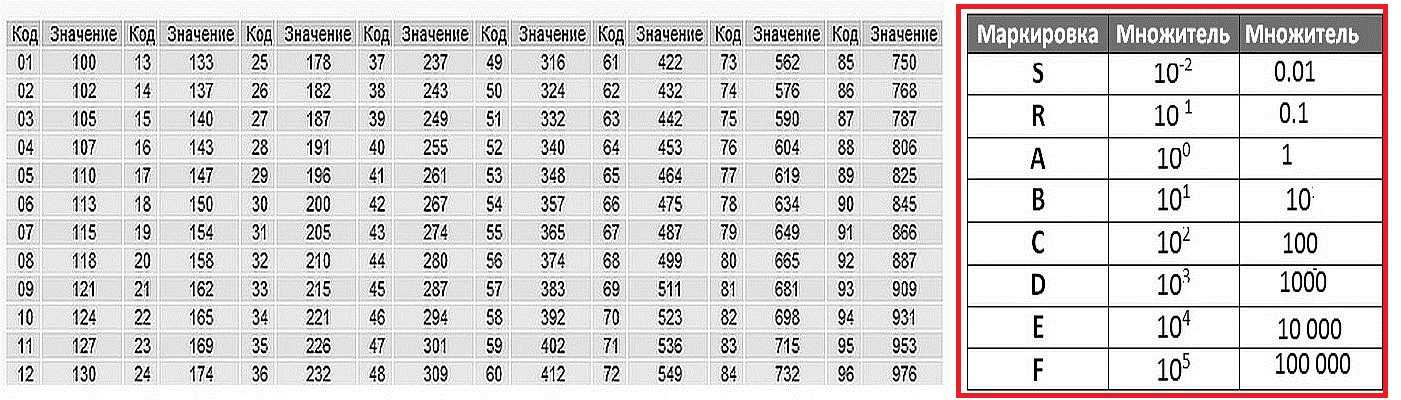

Таблица системы маркировки EIA -96
