Как сделать металлоискатель своими руками

Сборка металлоискателя в домашних условиях

Вместо штанги можно использовать черенки для швабр. Для того, чтобы закрепить катушку, потребуется изготовить специальную конструкцию. Речь идёт о кольце из проволоки. В качестве шаблона можно использовать банку диаметром 16 см.

На одном конце конструкции нужно сделать “ушко”. Именно через него кольцо будет крепиться к штанге с помощью саморезов. Там же будет закреплён и вывод экрана катушки. Для того, чтобы предотвратить образование замкнутого витка, нужно изолировать один из концов конструкции несколькими слоями изоляционной ленты.

Когда кольцо будет присоединено к штанге, катушку можно прикрепить к кольцу.

После этого уже подготовленную плату можно соединить с катушкой. Это можно сделать проводом длиной 1 м. Экран кабеля надо припаять к шине на плате, а также к выводу экрана катушки. Кабель, которые соединяет плату и катушку, надо закрепить к штанге.

Нижнюю часть корпуса устройства нужно закрепить к штанге с помощью двух саморезов. После этого надеваем верхнюю часть корпуса.

Простой металлодетектор малыш FM-2 улучшенный

Представляю вашему вниманию схему более улучшенного металлоискателя Малыш FM-2. Металлоискатель малыш fm2 не так уж и сложно собрать своими руками, не смотря на его значительные изменения. Это пожалуй самый простой селективный металлоискатель, который сможет собрать даже начинающий радиолюбитель.

Вы наверное слышали, а быть может и собирали, такие металлоискатели как «Малыш» и «Малыш FM-2». Но прогресс не стоит на месте и поэтому у нас есть схема более улучшенного металлоискателя Малыш FM-2. В новой версии добавлена светодиодная индикация металлов, добавлена функция оповещения о включенном питании, усилен звук оповещения, прибор стал намного стабильней в работе.

Технические характеристики и особенности:

Напряжение питания — 9 Вольт
Глубина обнаружения металлов около 15 см.
Селекция металлов — черный, цветной
Светодиодная индикация металлов — черный, цветной
Индикатор включенного питания

Итак, данная печатная плата металлоискателя Малыш FM-2 рассчитана на использования DIP компонентов, что бы было удобно всем, так как многие начинающие радиолюбители еще не сталкивались с SMD компонентами.

Конденсаторы С5-22нФ и С1-100нФ обязательно должны быть плёночными

Стабилизатор напряжения AMS1117 -3.3v

Вот так выглядит готовая плата металлоискателя «Малыш FM-2»

Вид со стороны дорожек

После сборки платы, приступаем к изготовлению катушки.

Стандартная катушка содержит 150 витков, диаметр провода 0,3, и намотанная на оправе 150 мм. Но я решил немного уменьшить диаметр до 10-11 см для того, что бы металлоискатель лучше видел мелкие предметы, глубина обнаружения при этом уменьшается но чувствительность увеличивается. У меня не было провода 0.3, и поэтому намотал 0,4 на оправе 10 см, 130 витков.

Итак, после того как катушка намотана, необходимо её очень плотно стянуть скотчем.

Теперь обязательно нужно экранировать катушку, для того что бы металлоискатель не реагировал на помехи и не было ложных срабатываний. Берем пищевую фольгу и плотно обматываем катушку

Обратите внимание, концы фольги не должны соприкасаться друг с другом!

Затем берём провод, зачищаем конец и приматываем к одному краю экрана катушки, затем стягиваем её и снова плотно обматываем скотчем.

Подключаем катушку к плате. Провод от экрана, нужно припаять к минусу платы.

Теперь осталось прошить микроконтроллер и на этом все, можно пользоваться )

Если вы все сделаете правильно, то прибор должен заработать без проблем, при первом включении. Внимательно проверяйте номиналы деталей и не забудьте, что конденсаторы С2-22нФ и С6-100нФ обязательно должны быть плёночными, НЕ керамические!

При включении, прибор должен издать характерный звук, похожий на «пик-фьють», это означает, что прибор включился и работает правильно.

ВАЖНО! «По схеме 8 сопротивлений, а на фото 9»- 9-й резистор (100 Ом) это я сам поставил дополнительно на второй светодиод, хотя его можно и не ставить! Диод 1N4007 тоже можно не ставить, как я и сделал!

Печатная плата, прошивка, а так же список деталей, которые можно очень дёшево купить на AliExpress с бесплатной доставкой, находится ниже под видео!

Плюсы и минусы самодельного импульсного металлоискателя “Пират”

Готовый металлоискатель Пират, изготовленный в домашних условиях

Минусы такого прибора ручной сборки очевидны:

Данный тип металлоискателя не оснащен дискриминацией. И это основной минус для тех, кто занимается поиском исключительно определенного типа металла. МД будет реагировать и на чермет, и на цветмет – режим “все металлы”;
Проблематично так же определять глубину залегания предмета и его размеры. Хотя этот пункт можно немного скорректировать настройкой.

Но плюсы металлоискателя, собранного в домашних условиях, заставляют пытливые умы и “очумелые ручки” вновь и вновь собирать прибор в спокойно домашней обстановке:

Первым главным плюсом такого прибора в первую очередь является его стоимость. Все необходимые детали для его изготовления продаются в любом специализированном магазине. Стоят они в основном копейки. Самыми дорогими частями являются переменные резисторы (“крутилки”) и динамик. Но их можно смело снять со старых, ненужных приборов, как впрочем и остальное;
Различить выпаянные из другой техники детали можно при помощи указанных на них специальных меток (кодов, цветовой маркировки);
Важным преимуществом самодельного металлодетектора является простота его изготовления. Собирается прибор буквально за несколько часов;
Использовать такое устройство одно удовольствие! “Пират” не дает ложных срабатываний, имеет неплохую чувствительность и соотношение цена-качество. Практика показывает, что приборный поиск с самодельным металлоискателем является весьма прибыльным делом;
И если вы не готовы выложить внушительную сумму на покупку готового прибора, обязательно попробуйте собрать его сами!

• • • • •

Пошаговая инструкция по сборке простого самодельного металлоискателя своими руками

Необходимые инструменты и материалы

Для сборки металлоискателя своими руками понадобятся:

Инструменты: кусачки, ножик, пила мелкая, отвертка, паяльник.
Материалы: провод, припой, флюс, клей, изолента, радиодетали, деревянная или пластиковая палка.

В качестве штанги, а также элементов ее крепления нужно использовать диэлектрики (полимеры, дерево, клей), чтобы они не вносили помех в работу металлоискателя.

Подготовка деталей

Нужно подготовить плату, на которой будет монтироваться электрическая схема. В качестве платы может использоваться даже картон. На ней от руки размечают расположение будущих деталей и проделывают отверстия.

Радиодетали покупают в магазине или выпаивают из старой аппаратуры. Однако нужно следить, чтобы детали были одинаковыми. Это позволит легче согласовать работу двух детекторов.

Чувствительного металлоискателя на базе схемы двухконтурного осциллятора

Этапы изготовления:

Располагают на плате транзисторы, резисторы и конденсаторы и припаивают согласно приведенной ниже схеме.
Припаивают два провода от батарейного отсека, а также два пьезоэлектрических динамика.
Наматывают провод на круглый каркас диаметром около 22 см. После 10 витков делают отвод провода длиной 20 см. Провод в месте отвода не разрывают, а складывают руками пополам. Делают еще 20 витков. В результате должно получиться три вывода длиной 20 см: начало провода, конец и отвод после 10-го витка.
Снимают катушку с каркаса, придерживая витки руками, и плотно фиксируют изолентой.
Наматывают вторую катушечку, которая должна зеркально повторять первую. Снимают ее с каркаса и фиксируют изолентой.
Припаивают согласно схеме выводы катушечных детекторов.
Собирают подставку. Катушки располагают друг от друга на расстоянии примерно 15 см, а между ними прикрепляют плату.
Настраивают детекторы перед закреплением. Включают металлоискатель и, перемещая руками катушки, добиваются максимальной тишины. Подносят металл к одной из них. Если звук заметно изменяется, значит, металлоискатель работоспособен.
Фиксируют элементы клеем и замазывают масляным лаком.
Прикрепляют к подставке рукоятку.

На трансформаторе с Ш-образными пластинами

Это простой параметрический металлоискатель с индуктивной обратной связью. Позволяет обнаруживать скрытую проводку, арматуру в стенах и перекрытиях, а также крупные металлы в почве. Трансформатор используется маломощный от любого радиоприемника. Чтобы своими руками превратить трансформатор в детектор, нужно разомкнуть его магнитопровод: снять каркас, прямые перемычки и обмотки.

Существуют две схемы переделки трансформатора. В первой используются старые обмотки, во второй они наматываются заново.

В первом случае Ш-образные пластины нужно сложить вместе и на них надеть обмотки. Обмотка на схеме II – сетевая, обмотка I – понижающая на 12 В. Конденсатором С1 настраивается тон звука. Вместо транзистора МП40 можно использовать КТ361.

Во втором случае на Ш-образные пластины наматываются обмотки на 1000 витков (на схеме I) и 200 витков (на схеме II). Для обмотки I используется провод ПЭЛ-0,1. Через 500 витков делается отвод. Обмотка II наматывается проводом ПЭЛ-0,2.

Трансформатор герметизируется и помещается на нижней штанге металлоискателя. При приближении к металлу в наушниках изменится тональность сигнала.

На транзисторах

Также несложная схема, состоящая из транзисторов К315Б или К3102, конденсаторов, резисторов, наушника и элемента питания.

Первый транзистор создает задающий генератор, второй – поисковый генератор. Если к катушке приблизить металл, в наушниках появляется звук. Подробная схема приведена ниже.

На микросхеме К561ЛЕ5

Схема состоит из микросхемы, наушников, резисторов и конденсаторов. Катушка L1 подключается к задающему генератору, а L2 – к поисковому генератору микросхемы. Металлический предмет влияет на частоту поискового генератора, меняя звук в наушниках. Настраивается МД конденсатором С6. Он устраняет лишние шумы. Напряжение питания прибора 9 В.

Конструкция

Передающий и приемный — это основные узлы, составлящие металлоискатель «Пират». Печатная плата, которой является модель NE555 и ключ высокой мощности на транзисторе IRF740 входят в передающий узел. А узел приема собран на основе микросхемы К157УД2 и транзисторе ВС547.

Намотка катушки осуществлена на оправке диаметром 190 мм и содержит в себе 25 витков провода ПЭВ 0.5.

Биполярный транзистор NPN заменил модель Т2 и обладает напряжением не менее 200 Вольт. Его можно взять из экономной лампы или же устройства для зарядки мобильного телефона. В крайнем случае, Т2 можно заменить на КТ817.

В качестве Т3 можно употребить любой вид транзистора схемы NPN.

Правильно собранное устройство не нуждается в дополнительной настройке. Возможно, придется прибегнуть к употреблению резистора R12, чтобы щелчки при движении проявлялись в среднем положении R13.

При наличии осциллографа можно осуществлять контроль длительности управляющего импульса на затворе Т2 и уровня частоты генератора. Оптимальная продолжительность импульса составляет 130-150 мкс, а частота — 120-150 Гц.

Смотреть галерею

Металлодетектор из радиоприемника и калькулятора

Как и было обещано в начале статьи, расскажем, как сделать металлоискатель, используя для этого радиоприемник и калькулятор. Сразу отметим, что такое устройство точно не подойдет для поиска металлов даже под мелким слоем земли. Но его можно попробовать использовать в качестве детектора скрытой проводки в стенах. Для такого прибора понадобятся:

Пустая коробка от CD-дисков.
Радиоприемник, способный работать в АМ-диапазоне.
Калькулятор.
Двухсторонний скотч.

Для изготовления металлодетектора нужно проделать следующие операции:

наклеить на внутренние стороны створок коробки из-под компакт-дисков двухсторонний скотч;
прикрепить к одной створке радиоприемник;
ко второй створке крепится калькулятор.

Все, металлоискатель готов. Осталось его настроить. Для этого оба устройства нужно включить, и перевести радиоприемник на работу при максимальной частоте. Затем изменяя взаимный наклон калькулятора и приемника, необходимо добиться того, чтобы из динамика радио доносился лишь несильный шумовой фон от излучаемых калькулятором электромагнитных волн. Это положение нужно зафиксировать, и можно приступать к испытаниям прибора, поднося его к металлическим предметам и фиксируя изменение звука.

Лучшие глубинные металлоискатели

Глубинные детекторы необходимы для того, чтобы найти металлические предметы большого размера и на большой глубине. Поэтому их используют в местах, имеющих историческое значение, или при обслуживании подземных коммуникаций.

Отличительная особенность подобных моделей — отсутствие дискриминации: устройство подаст сигнал о том, что где-то здесь есть металл, но какой именно металл, пользователь узнает только тогда, когда его выкопает.

Другая особенность заключается в концентрации только на глубинных кладах: трубопровод в 6 метрах под землей девайс увидит, а монетку на глубине 5 см даже не заметит.

Однако лучший глубинный металлоискатель позволяет пользователю менять катушку, чтобы расширить возможности использования детектора. Правда, и стоит такой металлоискатель не менее 50 тысяч рублей.

3White’s ТМ 808

Функционал: 9

Характеристики: 9

Удобство: 6

Надежность: 8

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.0Оценка

Плюсы

Одного заряда батарей хватит на 20 часов поиска
Высокая чувствительность и точность поиска

Минусы

Вес девайса — более двух килограмм

Аналоговый прибор работает по схеме VLF с использованием фирменной технологии Blue Maxx Technology Antennas. Рабочая частота одна — 12,5 кГц. Из-за столь низкой частоты применение металлодетектора допустимо не на всех типах грунта. Однако там, где детектор будет работать, он будет находить все — от небольших кладов на глубине 1 метра до автомобиля на глубине 6 метров.

Единственное, что может причинить неудобства — это система настроек. Чтобы отрегулировать пороговый тон, громкость звукового сигнала и отстроиться от грунта, придется крутить ручки потенциометров: привычных кнопок и экрана здесь нет.

2FISHER Gemini-3

Функционал: 9

Характеристики: 9

Удобство: 7

Надежность: 7

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.0Оценка

Плюсы

Простая сборка корпуса
Работа от 16 батарей

Минусы

Вместо подлокотника неудобный ремень для переноски

Прибор полностью оправдывает свою высокую стоимость: рабочая частота 81,9 кГц годится и для трассировки трубопроводов, и для поиска локальных объектов. При поиске небольших кладов пользователь может рассчитывать на глубину до 3 метров, а что-то более крупное легко обнаружится и глубже под землей.

Имеется несколько режимов поиска, включая индукционный, когда приемник и передатчик разносятся на значительное расстояние друг от друга. Дополнительно можно настроить чувствительность.

1Garrett GTI 2500

Функционал: 10

Характеристики: 9

Удобство: 8

Надежность: 8

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.8Оценка

Плюсы

Режим Pin-Point
Несколько звуковых сигналов на выбор
Удобное управление и дисплей

Минусы

Малое время работы без подзарядки

Самый лучший металлоискатель по глубине поиска — профессиональный детектор Garrett с микропроцессорным блоком. Он работает на довольно низкой частоте в 7,2 кГц, позволяя отыскать металл на большой глубине. Однако при желании пользователь может вручную отрегулировать частоту: предусмотрено 8 вариантов для разных условий поиска.

Главное преимущество модели заключается в ее катушке. Она поддерживает технологию Imaging, благодаря которой позволяет не только отыскать под землей объект, но и определить его примерные размеры.

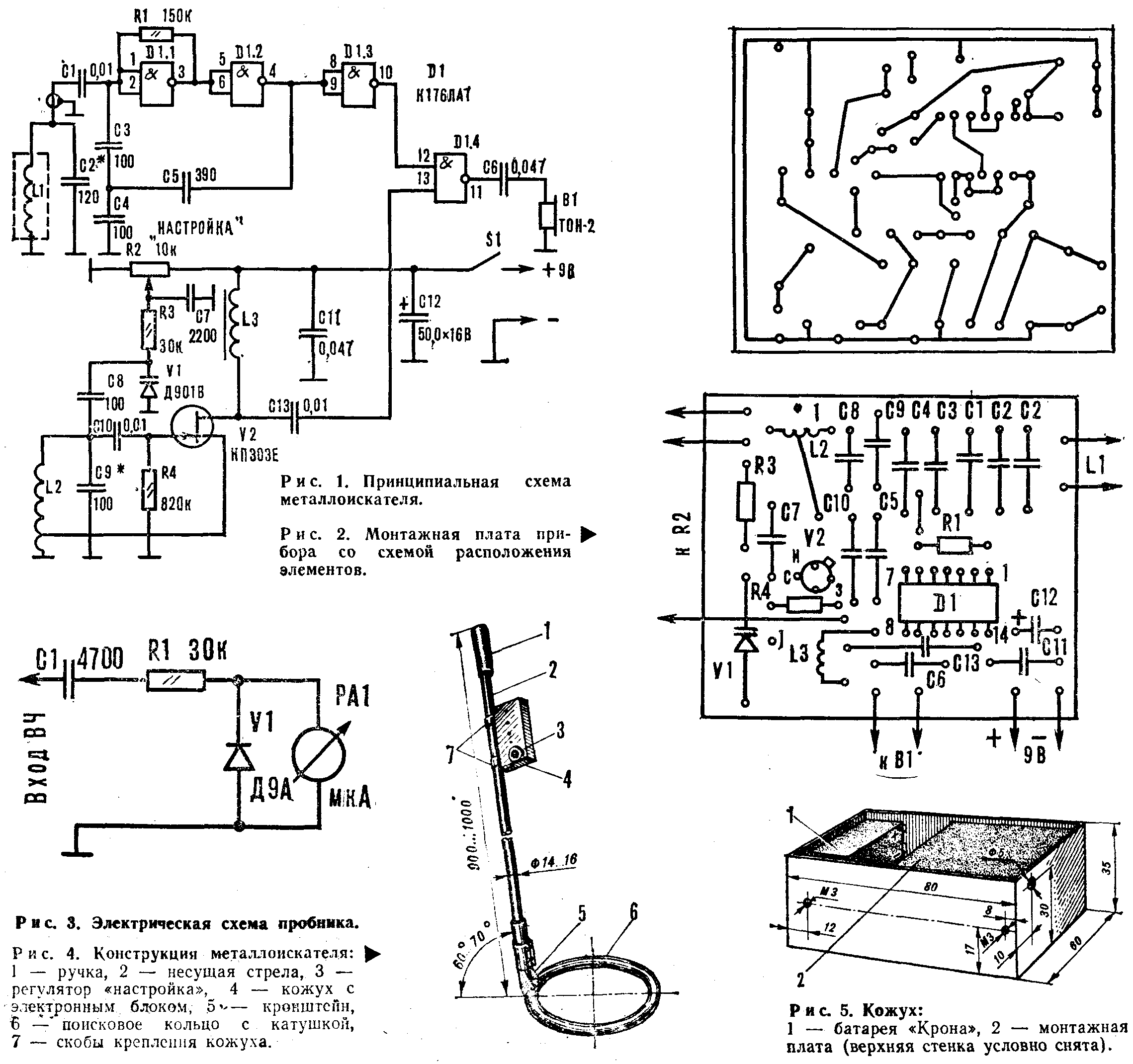

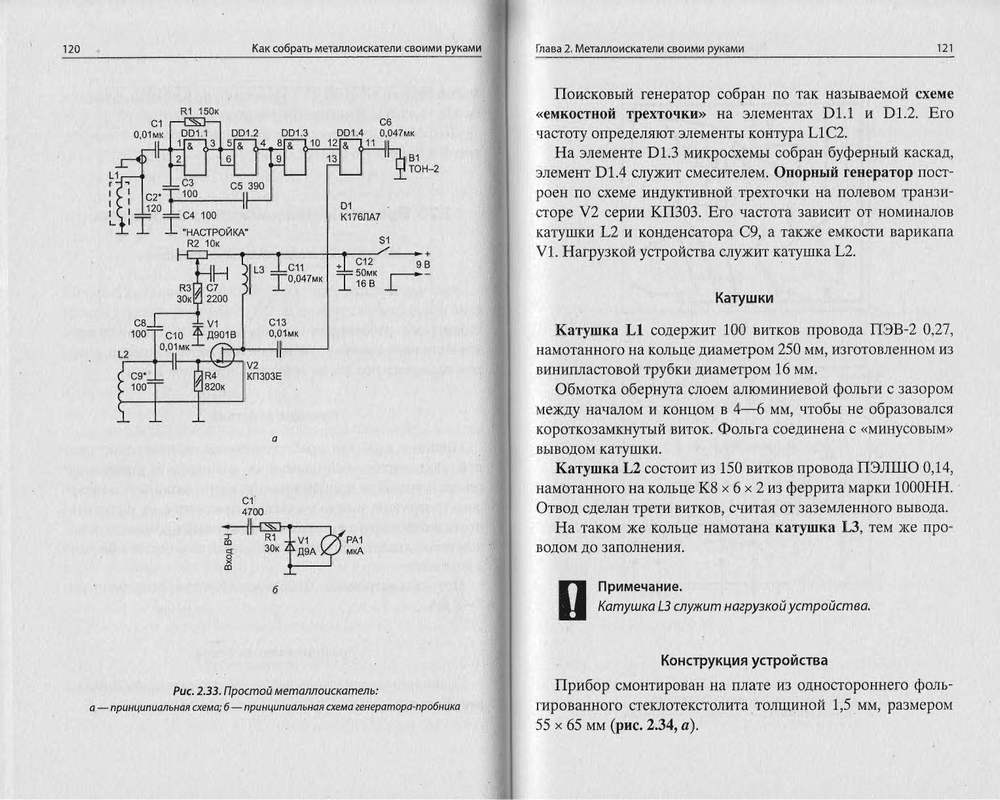

Детали самодельного металлоискателя:

Микросхемы; К176ЛА7, К176ЛА9
Кварцевый резонатор; 1 МГц
Варикап; Д901Е
Резисторы; 150к-3шт., 30к-1шт.
Резистор переменного сопротивления; 10к-1шт.
Конденсатор электролитический;50Мкф/15 вольт
Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390

Большинство деталей расположены на печатной плате:

Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:

Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:

Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:

Осталась самая ответственная часть: изготовить поисковую катушку.

Катушка для металлоискателя

От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко ( например, маленькая монета или кольцо).

Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:

Ответную часть разъёма я закрепил на катушке:

В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я оставил так.

После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.

Готовые катушки выглядят вот так:

Настройка готового металлоискателя

Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:

Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:

Внешний вид готового прибора выглядит вот так:

В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.
