Как действует металлорукав
Применение гофрированных защитных оболочек для прокладки кабеля принято считать поистине революционным прорывом в оборудовании инженерных коммуникаций. Уровень безопасности прокладываемых линий заметно вырос, появились новые возможности для осуществления скрытой проводки. В тех случаях, когда требуется особая надежность и дополнительная защита, кабельные сети укрывают, используя в качестве защитной оболочки прочный металл. Гофрированной металлической трубе неспроста отдается преимущество перед гладкостенными и пластиковыми аналогами в условиях, когда требуется сочетание гибкости, высочайшей прочности и относительно незначительного веса.
Прокладка кабеля в грунте, к примеру, приводит к созданию значительного механического давления на защитную оболочку. Давление грунта, приходящееся на гофрированную поверхность, распределяется по значительно большей площади, чем в том случае, если бы под нагрузкой оказалась гладкая плоскость. Поэтому уровень механической нагрузки, приходящейся на единицу поверхности снижается.
Тонкость состоит в том, что, когда прокладывают кабель в металлорукаве в грунте или стяжке, то следует обеспечить плотное прилегание раствора или почвы к поверхности защитной конструкции. В противном случае уровень ее деформации возрастет, так как при наличии пустот стенками трубы не будет в полном объеме осуществляться передача определенной части вертикальной нагрузки окружающему пространству.пропорционально увеличению ее плоскости.
Металлический гофрированный рукав выдерживает большие нагрузки в сравнении с гладкими трубами
Условное обозначение при заказе металлорукава ГЕРДА-МГ ТУ 4833-011-76960731-2008
| Пример обозначения при заказе | Описание металлорукава |
| ГЕРДА-МГ-16-П-нг-ХЛ-С ТУ 4833-011-76960731-2008 | Металлорукав герметичный из оцинкованной стали повышенной прочности, Ду=16мм, в ПВХ оболочке синего цвета, пониженной горючести, повышенной морозостойкости. Температура эксплуатации −60°…+80°С, монтаж при температуре до минус 25°. |
| ГЕРДА-МГ-22-нг-HF-ЗГ ТУ 4833-011-76960731-2008 | Металлорукав герметичный из оцинкованной стали стандартной прочности, Ду=22мм, в оболочке из полимерной композиции повышенной твердости, не содержащей галогенов. Оболочка стойкая к воздействию грызунов, муравьев и термитов, с повышенной химической стойкостью, максимальной стойкостью к истиранию и УФ. Температура эксплуатации: −50°…+70°С, монтаж при температуре до минус 15°. |
| Таблица 3. Преимущественные области применения металлорукавов ГЕРДА-МГ с учетом их типа исполнения | |
| Тип исполнения пожарной безопасности | Преимущественная область применения металлорукава ГЕРДА-МГ |
| — (без обозначения), ХЛ, т, Х | Для одиночной прокладки в сооружениях и производственных помещениях. Групповая прокладка рекомендуется только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала |
| нг, нг-ХЛ, Тнг, Тнг-М, Тнг-Т | Для групповой и одиночной прокладки в открытых сооружениях, эстакадах, галереях, производственных помещениях |
| нг-LS, нг-LS-ХЛ, нг-LS-ЭХЛ, нг-LS-ЭХЛ-М | Для прокладки во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях |
| нг-HF, нг-HF-М, нг-HF-ХЛ, нг-HF-ХЛ-М, нг-HF-ЭХЛ, нг-HF-ЗГ | Для прокладки во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах |
| нг-LSLTx, нг-HFLTx | Для прокладки, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений и детских учреждений |
Виды гофрированного металлорукава
По способу формовки рукав делится на:
- Тип «гармошка». Отличается полной герметичностью, отлично держит форму.Изготавливается, как правило, из нержавеющей стали. Имеет два серьезных недостатка: очень дорогой, и ограничен в гибкости. Радиус искривления до 20 диаметров рукава. Если загнуть его слишком сильно — он просто лопнет. Применяется ограниченно, лишь для эксплуатации в специальных условиях.
- Массовый гофр виткового типа. Самый распространенный рукав: применяется без ограничений как на промышленных объектах, так и в жилых помещениях.Сложная конфигурация сочленений: с одной стороны, позволяет получить прочную неразрывную трубу, с другой стороны — рукав можно гнуть на малые радиусы. Единственный недостаток — витковый рукав негерметичен. Если внутрь попадает влага, она задерживается там надолго.
- Гофр с ПВХ покрытием. Поверх витковой пружины расположен рукав из поливинилхлорида.Гибкость при этом снижается, зато труба становится полностью герметичной. Прочностные характеристики неизменны: от механических воздействий защищают стальные витки. Пожарная безопасность также не снижается: в замкнутой среде распространение пламени не происходит.
По материалу основной оболочки:
- Преимущественно, витковый металлорукав изготавливается из оцинкованной стали. Это относительно недорогой материал, который долгое время противостоит коррозии. Если гофр после укладки статичен — срок службы измеряется десятилетиями.
- Для подвесного монтажа, когда рукав может двигаться — лучше применять нержавеющий гофр. На витках не стирается гальваническое цинковое покрытие, сталь более прочная, чем оцинкованная: такой рукав практически вечен.
- Между витками, для придания герметичности и снижения трения, укладывается уплотнитель. Это может быть асбестовая нить, хлопчатобумажная ткань, либо полипропиленовая пленка. Разумеется, 100% герметичность не обеспечивается, но от капель дождя и локального забрызгивания, прокладка защищает.
Классификация металлорукавов для прокладки электрических сетей
Исходя из устойчивости к механическим нагрузкам, гофрированные металлорукава могут быть:
Рукава различаются степенью устойчивости к внешней нагрузке и бывают легкими, тяжелыми и сверхтяжелыми
Приведенное деление в отношении устойчивости к внешней нагрузке является упрощенным, более детальное видит гофру как:
Значение воспринимаемой внешней нагрузки может достигать четырех тысяч Н/см2.
По форме внутреннего сечения гофрированный металлорукав для кабеля может быть:
Оцинкованные металлорукава для защиты кабеля разделяются на:
Внешнее покрытие из поливинилхлорида придет руку дополнительную защиту от влаги
Технические характеристики
При подборе металлических рукавов гофрированного типа следует ориентироваться на основные технико-эксплуатационные характеристики:
Внутренний диаметр трубы. Он может значительно отличаться от внешнего. При укладке одного кабеля высчитайте его диаметр и увеличьте значение в полтора-два раза, чтобы узнать величину нужной гофры. При размещении двух и более кабелей нужно суммировать их диаметры.
Условный проход. Минимально допустимый диаметр витков, на который ориентируются при покупке соединительных элементов.
Наружный диаметр. Не забывайте, что у гофрированных изделий два внешних диаметра, которые зависят от глубины продавленных роликами сегментов. Тем не менее, под наружным диаметром понимают максимальный размер волны на витке. В случае с гладкоствольными трубами все намного проще.
Класс устойчивости к воздействию пыли и влаги. Может использоваться международная система классификации IP или отечественная – P1, P2, P3 и т. д. Если в первом случае, чем выше цифровое значение, тем лучше защита от пыли и влаги, то в отечественной системе его понижение символизирует ухудшение герметичности, но приводит к уменьшению стоимости изделия.
На герметичность влияет уплотнительный материал, расположенный между витками. Его выбор определяет условия будущей эксплуатации. К примеру, хлопок подойдет для внутреннего монтажа в сухих помещениях без воздействия агрессивной среды, асбест – идеальный вариант при эксплуатации в условиях повышенной пожарной опасности (или там, где происходит локальный нагрев линии). Есть еще и полипропилен – отличное изделие для уличного использования или в комнатах, где на гофру оказывается прямое воздействие каких-либо жидкостей.
Климатический класс нужно учитывать при прокладке наряду с остальными параметрами. По данному критерию металлорукава делятся на несколько десятков разновидностей.
Пропускание помех
Важно определить, насколько хорошо гофра отражает как входящие, так исходящие помехи. Лучшим вариантом станет применение трубы в форме «гармошки», хотя не менее полезными и качественными будут витковые изделия при должном заземлении.
Хомут или пайка
Место контакта заземляющих проводников и металлорукава должно обладать механической прочностью, надежностью и минимальным сопротивлением. При соблюдении правильной технологии монтажа такого результата можно добиться обоими способами.
Пайка будет более уместна при реализации масштабных проектов, так как не обходится без дополнительного оборудования, применения паяльных кислот и требует определенных навыков. Установить хомут сможет каждый с помощью обычной отвертки. Сегодня рынок предлагает изделия различных диаметров и конструкций.
Важно отметить, что перед монтажом поверхность металлорукава нужно обязательно зачистить для удаления инородных веществ и устранения оксидной пленки. Такая процедура значительно повысит качество контакта
Типы изделий
Важный критерий, по которому разделяют все изделия, — материал изготовления. Металлорукав для электропроводки может быть сделан из:
оцинкованной стали; нержавеющей стали; металла с дополнительной изоляцией из поливинилхлорида (ПВХ).
Самый популярный вариант — изделия из оцинкованной стали. Они обладают оптимальным соотношением цена/качество/прочность. Шланг из нержавейки дорого стоит, его целесообразно применять только там, где есть особая необходимость: при опасности воздействия значительных нагрузок и агрессивных веществ. ПВХ-изоляция используется в металлорукавах для уличного применения, в помещениях с высокой влажностью, при подключении климатических систем. Она позволяет создать более устойчивую к нагрузкам на растяжение, практически герметичную систему (класс защиты — IP67). Естественно, дополнительная изоляция делает товар дороже.
Кроме материала изготовления необходимо учитывать следующие факторы:
Герметичность. Кроме международной классификации IP используется отечественная. Она делит по этому признаку продукцию на 3 категории — Р1, Р2, Р3. Чем больше цифра — тем ниже показатель. Именно герметичность указывается в начале маркировки кабель-канала. Материал уплотнения — асбестовая нить, хлопчатобумажная ткань, полипропиленовая пленка и др. От него зависит сфера применения изделий. Условный проход — единица, примерно равная внутреннему диаметру канала в миллиметрах. Используется для определения совместимости кабель-каналов. Внутренний диаметр. Климатическое исполнение. На каждую из климатических зон существует около 5 исполнений (наружное, внутреннее применение и пр.), поэтому всего их примерно 50. Подробнее о них можно узнать в ГОСТ 15150-69, там описаны сферы применения изделий в зависимости от их климатического исполнения.
Значение всех описанных выше характеристик можно получить из названия кабель-канала. Для примера приведем изделие Р3-ЦХ 21:
Р — рукав; 3 — тип 3, негерметичный; Ц — оцинкованная стальная лента; Х — использован хлопчато-бумажный уплотнитель; 21 — условный проход. Особенности кабель-каналов из оцинкованной стали
Для изготовления изделий используют металлическую ленту. Материал скручивают на матрице (шаблоне). При этом между витками всегда образуется зазор, который уплотняют хлопчатобумажной тканью или полипропиленовой пленкой. Благодаря своей конструкции металлический рукав обладает следующими преимуществами:
сочетание высокой прочности и гибкости; высокая степень защиты от попадания пыли, грязи, воды; защищенность от электромагнитных влияний; пожарная безопасность.
Продукция выпускается в диаметрах от 10 до 100 мм, чего достаточно для потребностей дома, помещений завода или склада.
Расшифровка маркировки
В отечественной стандартизации используются обозначения типа Р3-ЦП. При расшифровке получаем следующую информацию: металлорукав является негерметичным и произведен из оцинкованной стальной ленты. Буква «П» указывает на наличие защитной оболочки из поливинилхлорида. Если в названии появляется буквенно-цифровое обозначение (например, нг-25), то производитель хочет сказать, что данный продукт не поддерживает горения и даже характеризуется самозатуханием. Числовое обозначение – диаметр условного прохода (мм).
Это интересно: Как проверить проводку в квартире и доме своими руками
Технические характеристики
При подборе металлических рукавов гофрированного типа следует ориентироваться на основные технико-эксплуатационные характеристики:
Внутренний диаметр трубы. Он может значительно отличаться от внешнего. При укладке одного кабеля высчитайте его диаметр и увеличьте значение в полтора-два раза, чтобы узнать величину нужной гофры. При размещении двух и более кабелей нужно суммировать их диаметры.
Условный проход. Минимально допустимый диаметр витков, на который ориентируются при покупке соединительных элементов.
Наружный диаметр. Не забывайте, что у гофрированных изделий два внешних диаметра, которые зависят от глубины продавленных роликами сегментов. Тем не менее, под наружным диаметром понимают максимальный размер волны на витке. В случае с гладкоствольными трубами все намного проще.
Класс устойчивости к воздействию пыли и влаги. Может использоваться международная система классификации IP или отечественная – P1, P2, P3 и т. д. Если в первом случае, чем выше цифровое значение, тем лучше защита от пыли и влаги, то в отечественной системе его понижение символизирует ухудшение герметичности, но приводит к уменьшению стоимости изделия.
На герметичность влияет уплотнительный материал, расположенный между витками. Его выбор определяет условия будущей эксплуатации. К примеру, хлопок подойдет для внутреннего монтажа в сухих помещениях без воздействия агрессивной среды, асбест – идеальный вариант при эксплуатации в условиях повышенной пожарной опасности (или там, где происходит локальный нагрев линии). Есть еще и полипропилен – отличное изделие для уличного использования или в комнатах, где на гофру оказывается прямое воздействие каких-либо жидкостей.
Климатический класс нужно учитывать при прокладке наряду с остальными параметрами. По данному критерию металлорукава делятся на несколько десятков разновидностей.
Пропускание помех
Важно определить, насколько хорошо гофра отражает как входящие, так исходящие помехи. Лучшим вариантом станет применение трубы в форме «гармошки», хотя не менее полезными и качественными будут витковые изделия при должном заземлении.
Прокладка кабеля
Гофрированная труба предназначена для беспрепятственной прокладки сигнального или силового кабеля. Во время монтажа нужно обеспечить бесстыковую схему. Если на участке не получается использовать целый рукав, то соединяют разные изделия с помощью муфты. Для ее подбора нужно высчитать внешний диаметр и условный проход.
Места стыковки должны быть прямыми, они называются нейтральной зоной. Этот участок не должен изгибаться под внешним воздействием. Существует соответствие условного прохода минимальной длине прямой стыковки:
- 6—16 Ду — 5 внутренних диаметров;
- 20—50 — 4;
- 80—100 — 3;
- 125—150 — 2,5;
- 200—250 — 2.
Для подключения трубы к распределительным щиткам и коробкам используют муфты и фитинги. Они обеспечивают герметичный захват рукава, препятствуя его отсоединению во время продольного рывка. Если коробка изготовлена из стали, то муфта создаст необходимое заземление оболочки. Также с ее помощью делают гладкий фланц, который не сможет повредить проложенный кабель.
Крепление рукава выбирается в зависимости от способа прокладки провода. Если монтаж будет в штобах, то используют клипсы или специальный строительный клей. При открытой установке на стенах подойдут кабельросты со стяжками или монтажная фурнитура. Для подвешенного состояния лучше приобрести тросы с хомутами, так как гофрированный металлический рукав нельзя использовать в качестве самонесущего элемента. От большой тянущей нагрузки витки могут разойтись.
Кабель нужно протягивать после установки трубы. Если на ней нет изгибов, то для прокладки применяют сталистую проволоку. С ее помощью заводят провода. При загибе гофры под прямым углом можно прокладывать кабель после монтажа. На ровной поверхности пола раскладывают разные участки трубы, в них заводят провод с запасом для подключения. Затем рукав собирают и крепят на щитки и коробки с помощью муфт и фитингов.
Гофра необходима при прокладке новых кабелей, ремонте стен и проводки. Для такой работы используют провода с двойным слоем изоляции. Хотя они дороже обычных, риск их повреждения при протяжке через витки рукава довольно низкий
Проводить работы нужно осторожно, соблюдая все правила обращения с электрическими приборами, а также технику пожарной безопасности
Как закрепить кабели на потолке
Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.
Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.
Устройство проводки при монтаже подвесного потолка

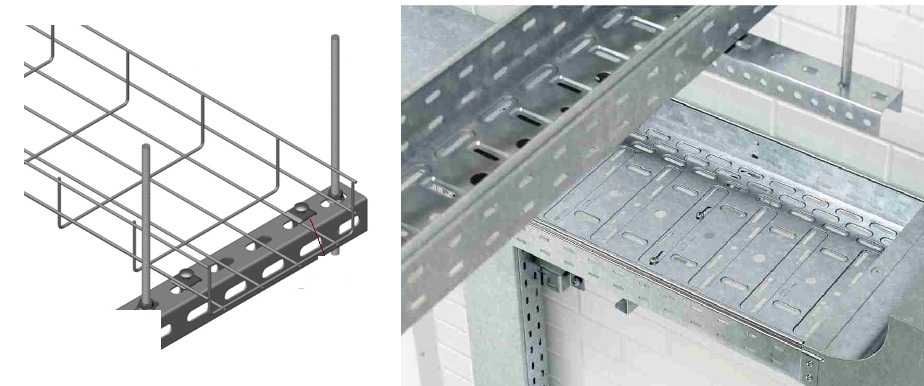

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.
Лотки для прокладки больших пучков кабелей
Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.
Подбор деталей для крепления труб
Монтаж деталей крепления металлорукава происходит поэтапно. При этом необходимо правильно подобрать все крепежные детали. Рекомендуется использовать только качественные материалы. Для установки защитной оболочки понадобится:
- гофрированная труба;
- стальная проволока;
- пластиковые или металлические крепления;
- крепежные скобы;
- дюбель-хомут;
- дюбель-стяжка;
- клипсы для крепления;
- основа для крепления.
Монтаж силового кабеля – это сложная и кропотливая работа, поэтому рекомендуется проводить монтажные работы самостоятельно только имея соответствующие навыки.
Скобы для крепления металлорукава
Скоба для крепления металлорукава изготавливается из стали. Главное ее предназначение — это прикрепление трубы к поверхности стены или потолка. Крепление выполняется с помощью анкерных болтов, саморезов или дюбелей. Сталь, из которой произведена скоба, не подвержена воздействию влаги и коррозии, выдерживает большие перепады температуры. При этом структура материалов не разрушается.
По конструкции скобы несколько отличаются между собой. Они бывают однолапковыми, двухлапковыми, двухкомпонентными (похожими на хомуты для труб)
Температурный диапазон
Отдельным пунктом нужно рассмотреть диапазон допустимых температур при монтаже гофры и кабеля. Например, провод Р3-Ц может использоваться в пределах от -40 до +100 град. Цельсия. Если к данной аббревиатуре добавляется ПВХ, то диапазон значительно снижается и составляет от -5 до +60 градусов. Впрочем, допустимо кратковременное воздействие повышенной температуры вплоть до +90 °С (например, при монтаже).
Изменение рабочих температур (при эксплуатации) находится практически в тех же пределах. Единственное исключение для кабеля Р3-Ц-ПВХ – минимальная планка составляет -25 град. Цельсия.
Как правильно и где его использовать
Неправильный монтаж электропроводки способен привести к плачевным последствиям, поэтому следует придерживаться простых рекомендаций:
- в первую очередь составляется план проводки (делается разметка, учитываются все изгибы, неровности);
- перед использованием рукава его следует проверить. Внутри не должно быть засечек, деформаций, которые могут повредить кабель или препятствовать его заведению в трубку;
- металлорукав не нужно растягивать, иначе его прочность снижается. Также повышается вероятность образования щелей между витками. Аналогичное правило касается и провисания;
- если проводка делается во влажном помещении, понадобится герметичная трубка (при этом места соединения дополнительно защищаются изоляцией или муфтами);
- для сухого помещения используют оцинкованные негерметичные кабель-каналы;
- резкие изгибы способны испортить кабель и саму гофру, поэтому не стоит их допускать;
- гофротрубка сделана из тонкого материала, который может повредиться при сварке, что нужно учитывать при проведении подобных работ;
- в деревянных домах вместо гофротрубки кабеля лучше монтировать под штукатуркой (такой способ еще называют открытым).
Вам это будет интересно Особенности саморегулируемого греющего кабеля
Важно! При открытой проводке годятся пластиковые гофротрубки, только сделанные из материала, не подвергающегося горению. Скрытая электропроводка в каркасном доме
Скрытая электропроводка в каркасном доме
Металлорукав — хороший вариант проложить как открытую, так и скрытую электропроводку. Вот только он требует заземления и стоит дороже пластиковой гофры раз в 7. Именно по этой причине он больше актуален для серьезных сетей, но также находит применение и в жилых домах (подвалах, мастерских).
Параметры металлорукава
Также, при выборе металлорукава следует учитывать ещё один параметр – это длина прокладываемой линии. Необходимо выбирать металлорукав такой длины, которая позволит создать плавный изгиб кабельной линии и обеспечит её целостность. В противном случае необходимо использовать специальные крепёжные элементы – фитинги позволяющие соединять отрезки металлорукава между собой, а также с другими изделиями (трубами электропроводки). Понятно, что при небольших длинах не возникает в этом необходимости, однако, чаще всего (особенно в промышленных масштабах) строительная длина бухт кабеля превышает длину бухт металлорукава и для повышения качества, долговечности, удобства и эстетичности используется соединительная арматура (фитинги). Фитинги типа металлорукав-металлорукав, металлорукав-труба, металлорукав-щит, предназначены для соединения и ввода металлорукава в оборудование.
Всю информацию о технических свойствах металлорукава: тип, внутренние и внешние диаметры, длина бухт, прочность на разрыв, масса-габаритные показатели, арматуре для присоединения металлорукава (фитингах), можно найти на нашем сайте, а также в сопроводительной документации.
Завод электротехнической арматуры производит металлорукава в пвх изоляции, а также без изоляции различных диаметров и исполнений.
Прокладка кабеля в металлорукаве
Основная задача подготовки маршрута гофрированной трубы — беспрепятственная протяжка силового или сигнального кабеля внутри. При планировании прокладки, желательно обеспечить бесстыковую схему. Если длина участка не позволяет использовать цельный кусок — выполняется правильный стык с помощью обжимной муфты.
Для подбора соединителя как раз и применяются две характеристики: условный проход и наружный диаметр.
В местах стыковки необходимо обеспечить прямолинейность маршрута, так называемую нейтральную зону. Этот участок не должен изгибаться под воздействием внешних сил. В зависимости от диаметра условного прохода, длина нейтральной зоны определяется таблицей:
Так же имеются соединительный муфты и фитинги для завода металлорукава в распределительные коробки и щиты. Эта фурнитура решает несколько задач:
- Обеспечение прочного захвата рукава: он не должен отсоединиться при продольном рывке.
- Создание определенной герметичности (при необходимости).
- Если коробка металлическая, и необходимо обеспечить единое заземление оболочки — должен быть надежный контакт между муфтой, рукавом и коробкой.
- Образование гладкого фланца, о который не будет поврежден проложенный в металлорукаве кабель.
Рукав крепится на маршруте, в зависимости от способа прокладки.
- В штробах — на быстро схватываемую смесь (клей) или клипсы.
- Открытым способом по стене — на кабельросты с помощью стяжек, или на монтажную фурнитуру.
- В подвешенном состоянии — на тросах с помощью хомутов. Витковый рукав нельзя использовать, как самонесущий. При продолжительной тянущей нагрузке, могут разойтись витки.
Обычно кабель протягивают после монтажа металлорукава. Если по трассе нет изгибов, это оптимальный вариант. В гофр загоняется сталистая проволока (если ее на было в новом рукаве), с ее помощью заводится провод.
Но возможна прокладка силового кабеля и заранее: особенно в случае, когда рукав изгибается после монтажа на 90°. На ровном участке грунта (или пола) раскладываются раскроенные куски рукава, и в них заводится проводка с запасом для расключения в монтажных коробках.
После чего, собранный рукав с помощью фитингов и муфт крепится на конечные устройства: щитовые, распределительные коробки.
Подписка на рассылку
Металлорукав — это гибкий трубопровод, который предназначается для защиты электрокабелей и проводов от различных механических повреждений и разрушающего воздействия окружающей среды. Рисунок 1. Металлорукав с проводами внутри Металлорукава служат защитными экранами от наводимых электронных и радиопомех. В последние годы прокладка металлорукавов получила широкое распространение наряду с металлическими и гофрированными трубами.
Металлорукав представляет собой гибкий трубопровод, изготовленный из стальной, часто оцинкованной ленты. Для удобства монтажа кабелей металлорукава оснащаются протяжками. Существуют стальные (РЗ), оцинкованные (РЗ-Ц), герметичные (РЗЦП), взрывозащищенные (ВСГ) и прочие металлорукава, предназначенные для монтажа в различных средах, к которым применяются разные требования ПУЭ.
Прокладка металлорукавов позволяет решить такие проблемы, как защита кабелей и проводов от механических повреждений, воздействия пыли, влажности и изменения температуры, распространения огня при коротком замыкании и возгорании проводки.
Особенности прокладки металлорукава
Рисунок 2. Металлорукав и монтажные скобы Прокладка кабелей в металлорукавах осуществляется там, где сохранять эстетичный вид помещения не обязательно. В частности, металлорукава широко используются в производственных и складских помещения, гаражах и подвалах, мастерских и проч. Также специальные виды металлорукавов применяются в местах с особенными требованиями к защите прокладываемых кабелей и проводов.
Прокладка металлорукавов гарантирует надежную защиту проводников при условии соблюдения определенных требований, задаваемых нормами ПУЭ, определяющими порядок прокладки кабелей в металлорукавах, стыковки их отдельных частей и допустимых условий эксплуатации.
Металлорукава можно прокладывать скрытым и открытым способом. В любом случае для повышения удобства монтажа рекомендуется использовать специальные скобы для монтажа металлорукавов, крепимые к монтажной поверхности с помощью гвоздей или саморезов. Также, помимо скоб, можно использовать специальные монтажные хомуты.
Поскольку металлорукав не является защитой от возгорания электропроводки, грубым нарушением правил ПУЭ будет монтаж такой проводки на легковоспламеняемых поверхностях и подложках (древесина, пластик и проч.). Монтаж силовой электропроводки в металлорукаве допускается только тогда, когда он со всех сторон окружен несгораемыми материалами.
Монтировать металлические рукава необходимо так, чтобы возможность скопления в них влаги и конденсата была полностью исключена.
В качестве защитной фурнитуры используются соединительные и вводные муфты для металлорукавов различных типов. Соединительные муфты предназначаются для соединения между собой разных кусков металлорукава. Вводные муфты предназначаются для ввода-вывода металлорукава в монтажные коробки, распределительные щиты и корпуса электрооборудования.
