Мои приборы для измерений

Рычажный микрометр и его конструкция

Рычажные модели еще называют стрелочным микрометром или часовым устройством. Исходя из названия, становится понятно, что прибор имеет стрелочную шкалу, по которой и выполняется снятие замеров. Стрелочная шкала повышает точность измерений, так как таким устройством можно определить не только сотые значения, но и тысячные. По дополнительной стрелочной шкале определяются тысячные доли миллиметров. Целое значение размера детали в миллиметрах определяется по стеблю прибора, а по шкале барабана вычисляются сотые доли миллиметров.

Главный недостаток рычажных моделей в том, что они очень хрупкие, поэтому достаточно его один раз уронить, чтобы из строя вышел стрелочный механизм. Именно за счет своей хрупкости, такие модели не получили широкой популярности. По сравнению с аналоговыми моделями, стоят рычажные микрометры в 2 раза выше, что связано со сложностью стрелочного механизма. Если говорить о точности, то стрелочным микрометром можно определить размер детали с высокой точностью до тысячных долей миллиметров.

Это интересно! На стрелочных микрометрах часовой механизм предназначен не только для определения тысячных долей миллиметров, но и для выявления усилия зажима измеряемой детали.

Аналоговые и цифровые

Контрольно-цифровые инструменты могут быть как цифровыми, так и аналоговыми. Первые считаются более удобными. В них показатели силы, напряжения или тока переводятся в числа, затем выводятся на экран.

Но при этом внутри каждого такого прибора находится аналоговый преобразователь. Зачастую он представляет собой датчик, снимающий и отправляющий показания с целью преобразования их в цифровой код.

Хотя аналоговые инструменты менее точны, они обладают простотой и лучшей надежностью. А также существуют разновидности аналоговых инструментов и приборов, имеющих в своем составе усилители и преобразователи величин. По ряду причин они предпочтительнее механических устройств.

Модели бытовых оксиметров

Оксиметр – это прибор, который показывает содержание растворенного кислорода в водном составе. Есть измерители, которые могут применяться на промышленных предприятиях, а есть те, которые можно использовать на бытовом уровне.

Прибор для измерения качества воды обладает компактными размерами

Самые популярные модели оксиметров:

1. Extech DO600+ может измерять содержание кислорода как в лаборатории, так и в домашних или полевых условиях. Не боится воды, имеет встроенную память, хранящую 25 последних замеров.
2. Хлориметр CL200+ может вычислить количество содержащегося в воде хлора. К его достоинствам можно отнести широкий диапазон замеров и многофункциональность. Помимо хлора, такой измеритель покажет уровень рН и окислительно-восстановительную способность проверяемой жидкости. Удобен в использовании. Имеет в комплекте все необходимые для работы приспособления.
3. Солемер (TDS-метр) TDS-3 помогает определить жесткость воды и наличие в ней различных солей. С помощью этого устройства можно проверить проводимость жидкости, ее температуру, уровень чистоты и качества.

Изучив характеристики этих приборов, можно выбрать устройство, которое оптимально подходит под любые потребности.

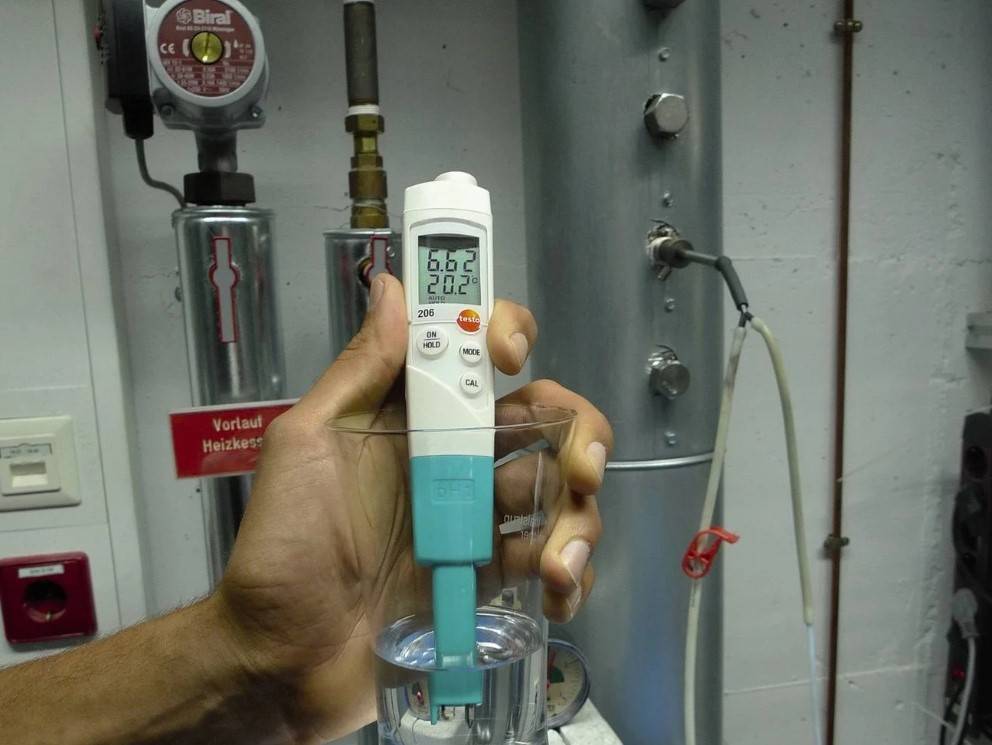

Приборы для проверки качества используемой жидкости позволяют определить, насколько пригодна для пищи или технических нужд та или иная вода. Показатели жесткости, содержание хлора, сероводорода, кислорода и других компонентов помогут понять качественный водный состав.

Учимся пользоваться лазерным дальномером правильно

Пришло время разобраться, как правильно необходимо работать лазерным измерителем расстояний. К каждой модели прибора прилагается инструкция, которая не только научит правильно пользоваться инструментом, но и позволит разобраться с функционалом. Общая картина, как пользоваться лазерной рулеткой для определения длины, выглядит следующим образом:

1. Первоначально устройство включается. Работают устройства от автономных источников питания, которыми могут выступать обычные пальчиковые батарейки или литий-ионные аккумуляторы. Включается дальномер путем нажатия кнопки включения
2. После включения начнет светиться дисплей. Используя кнопки управления, следует выставить соответствующий режим измерений. На обычных устройствах нужно выбрать единицу измерения
3. Установить прибор в первой точке, от которой необходимо произвести измерения. Для этого все агрегаты имеют специальную отметку, по которой нужно ориентироваться при измерениях
4. Как только аппарат будет установлен в первой точке и направлен к поверхности, расстояние до которой нужно определить, остается только нажать кнопку для начала исчислений
5. Уже через 2-3 секунды соответствующая информация будет отображена на экране

При использовании прибора надо учитывать такой параметр, как температурные условия

Для дальномеров уличного применения это не столько важно, как для устройств в помещении. Проводить измерения рекомендуется при положительных температурах, а также с достаточным количеством освещения

Если измерения проводятся на улице, то при этом надо учитывать ряд некоторых рекомендаций:

1. Замеры лучше проводить в пасмурную погоду, так как яркие солнечные лучи будут способствовать искажению измерений
2. Не рекомендуется проводить работы при сильном тумане, запыленности воздуха или его загазованности
3. Дальномер должен быть зафиксирован на штативе при использовании во время ветреной погоды. Если держать прибор в руках, то даже малейшие колебания будут способствовать снижению качества измерений

При использовании инструментов необходимо учитывать, что модели, предназначенные для измерений внутри помещений, не предназначены для работы на улице, поэтому любые факторы, как дождь или пыль может повлечь за собой ускоренный выход из строя инструмента. Лазерные дальномеры от 100 до 300 метров можно применять для определения расстояний внутри помещений.

Подводя итог, надо сказать, что без такого инструмента, как лазерный дальномер можно обойтись, но при этом измерительные работы будут выполняться долго и с большими физическими затратами. Работа с устройствами предусматривает соблюдение следующих факторов:

• Хранить инструмент следует в сухом и теплом помещении
• Если в устройстве используется литий-ионный аккумулятор, то необходимо контролировать, чтобы он всегда был заряжен
• Нельзя допускать физическое воздействие на инструмент, то есть его ударение, придавливание и т.п.
• Нельзя направлять луч лазера в глаза человеку или животным. Это может стать причиной ухудшения зрения, а также получения ожогов

При малейших повреждениях и ударах инструмента могут возникнуть его неисправности и увеличение погрешности. Чтобы проверить погрешность прибора, необходимо измеренное расстояние перемерить механической рулеткой. Выбрав правильно лазерный дальномер, можно облегчить выполнение измерительных работ.

https://youtube.com/watch?v=FKuopqmgP8s%3F

Публикации по теме

Как отремонтировать лазерный уровень самостоятельно или сколько стоит ремонт

Виды строительного правила: рекомендации по их применению

Индикаторная отвертка и ее применение

Лазерный уровень и правильный выбор инструмента

Как пользоваться часовым микрометром

В отличие от аналоговых устройств, микрометры часового типа позволяют выполнять исчисления до тысячных долей миллиметров. Как пользоваться часовыми или рычажными устройствами, известно не многим, и если к вам в руки попал прибор такого типа, тогда следует научиться пользоваться им.

Для начала разберемся, зачем нужна шкала на приборе, и как правильно выполнять исчисления. Большинство часовых микрометров имеют опцию контроля силы сжатия губок. Эта опция позволяет избежать деформации заготовки, что особенно актуально, когда надо померить размер детали из мягких материалов, например, медь, алюминий, латунь и т.п. Принцип работы этого механизма следующий:

• При сжатии детали в губках, происходит отклонение стрелки механизма в большую или меньшую сторону. Если сила прижима превышает предел, то стрелка начинает отклоняться выше нолевой отметки на шкале в сторону к плюсовому значению. Если же прижим слабый, то стрелка на шкале будет отклоняться в сторону к минусу
• Показатель необходимого прижима — это когда стрелка устанавливается на ноле. При таком положении можно производить измерительные манипуляции, зафиксировав для этого положение подвижной губки

Обычно все рычажные микрометры не имеют трещотки, так как вместо нее используется механизм определения силы момента в виде стрелки. При таком механизме следует быть внимательными, чтобы не пережать деталь, так как если она будет хрупкая, то деформируется, а при высокой прочности, произойдет повреждение резьбовой конструкции микрометра.

Для измерения рычажным микрометром выполняются аналогичные манипуляции, как и с аналоговыми моделями, только при этом пользователь дополнительно получает информацию о размере не только до десятых и сотых долей миллиметров, но и до тысячных за счет стрелочной шкалы. Принцип проведения измерений стрелочным прибором следующий:

По стеблевой шкале определяется целое и десятое значение в миллиметрах
По шкале нониусной или на барабане высчитывается значение сотых долей миллиметров, то есть два знака после запятой
По стрелочной шкале высчитывается значение тысячных, то есть три знака после запятой

При этом немаловажно учитывать, что значение 10 на стрелочной шкале соответствует величине 0,01 мм. К примеру, когда по стеблевой и нониусной шкале было установлено значение 5,25 мм, а на часовом индикаторе стрелка остановилась на значении 13, тогда приплюсовываем к 5,25 значение 0,013 и получаем 5,263 мм

Пользоваться микрометрами не трудно, но при этом надо знать инструкцию и назначение каждого элемента.

Это интересно! В конструкции стрелочных устройств имеется также опция быстрого определения размеров идентичных деталей, что очень удобно при проведении контроля качества изготавливаемой продукции. Заготовка устанавливается между губками прибора, а отклонение стрелки в большую или меньшую сторону от ноля означает наличие дефекта.

https://youtube.com/watch?v=tEuPfU9zdMY%3F

Виды измерительных приборов

В зависимости от того, какие бывают измерительные инструменты, их названия могут отличаться в разных классификациях.

Обычно приборы могут быть следующего вида:

• Аналоговые измерительные инструменты и устройства, в которых сигнал на выходе является некоторой функцией измеряемой величины.
• Цифровые устройства, где сигнал на выходе представлен в соответствующем виде.
• Приборы, которые непосредственно регистрируют результаты измерений снимаемых показаний.
• Суммирующие и интегрирующие. Первые выдают показания в виде суммы нескольких величин, а вторые позволяют проинтегрировать значение измеряемой величины при помощи другого параметра.

Микрометрические измерительные инструменты

Данный вид инструментов является не сильно распространенным. Основным элементом этих приборов можно назвать шпиндель. Отличительной чертой указанной детали является резьба с довольно точным шагом. Как результат, шпиндель способен совершать осевые движения.

В итоге исследователь получает возможность отсчитывать полные обороты механизма. Помогают ему в этом штрихи, которые нанесены на специальном стебле. При этом доли оборотов можно рассчитывать по радиальным отметкам. Наносятся они, как правило, на барабане прибора. Один шаг устройства равняться может разному значению. Наиболее меньшим показателем принято считать 0.5 мм, однако существуют модели с делением 1 мм. Для расчета нулевого значения барабан можно легко перемещать.

Таким образом, устройство есть возможность легко настроить. Шпиндель способен менять свое положение за счет подпружиненного храповика. В некоторых моделях вместо него устанавливается фрикционная муфта. Еще она может называться трещоткой. Учитывая все вышесказанное, данный микрометрический измерительный прибор способен выполнять самые разнообразные задачи. Как пример, его можно устанавливать на скобы. В результате он будет способен проводить их точный отсчет.

Особенности штангенинструментов

Большинство моделей штангенинструментов представляют собой две поверхности, между которым может устанавливаться предмет. Еще данные детали называются губками. При этом верхняя поверхность является базовой и соединяется с линейкой. В это время вторая губка способна двигаться. Суть заключается в том, что на линейке имеется шкала.

При этом пределы отсчетов бывают разные. Штангенциркули способны показывать наружный, а также внутренний размер предмета. При этом для измерения глубин пазов предусмотрен другой прибор. Называется он штангенглубиномером, который также имеет возможность совершать замеры высот выступов. В целом измерительные приборы и инструменты дополнительно применяются для работы с зубчатыми шестернями.

Виды нутромеров

Нутромер — это измерительный прибор, который классифицируется на два основных вида. Отличаются приборы по способу проведения измерительных манипуляций. Они бывают:

1. Микрометрические — предназначены для определения точного расстояния в миллиметрах.
2. Индикаторные — отличаются конструктивно от микрометрических, и предназначены они для определения разницы реального размера от шаблонного. Обычно такие приборы являются незаменимыми инструментами мастеров, занимающихся ремонтом и расточкой двигателей внутреннего сгорания.

На виды нутромеры классифицируются еще по такому признаку, как количество точек соприкосновения. Они бывают двухточечными и трехточечными, и отличаются по численности касательных элементов. Наиболее популярными среди микрометрических инструментов являются двухточечные модели.

Трехточечные устройства оснащены тремя наконечниками, расположенными под углом 120 градусов. Используются они для исключения возможных субъективных погрешностей, поэтому характеризуются более высокой точностью измерений в отличие от двухточечных.

Это интересно! Для получения более точных результатов измерения, необходимых, например, в автомобилестроении, используется штихмас с пневматическим наконечником. Приборы такого типа еще называются пробковыми.

Классифицируют нутромеры на виды по такому важному критерию, как отображение полученных значений. Наиболее популярными являются механические приборы, имеющие микрометрическую шкалу, по которой пользователю необходимо самостоятельно определять полученные значения

Индикаторный штихмас оснащен стрелкой и измерительной шкалой, по которой определяются полученные значения. Количество стрелочных указателей зависит от точности прибора.

Самым дорогим и точным является электронный нутромер. Вместо измерительной шкалы, прибор оснащен электронным дисплеем, на который выводятся соответствующие значения при измерениях.

Приборы по назначению классифицируют на следующие виды:

1. Для измерения маленьких отверстий. Внешне они сочетают в себе детали от штангенциркуля и микрометра, но главным их назначением является измерение внутренних отверстий небольших по размеру деталей.
2. Рычажные — они состоят из стрелочного или цифрового дисплея и рычагов, соединенных с выступающими концами. Концы направлены в противоположную сторону друг от друга. Предназначен такой инструмент для измерения размеров паза внутри цилиндрических деталей.

Существует еще очень много других модификаций нутромеров, отличающиеся по типу и форме используемых наконечников, при помощи которых выполняются измерительные манипуляции.

Рабочие приборы измерений

Рабочие контрольно-измерительные приборы являются отдельным подвидом устройств определения величины по метрологическому признаку. Используются они чаше всего в различных технических работах. При этом приборы выделяются тем, что могут эксплуатироваться в разных условиях.

В первую очередь это, конечно же, лабораторные приборы. С их помощью ученые проводят исследования. На производстве данный вид приборов также встречается часто. Там они отвечают за контроль всех происходящих процессов и следят за различными технологическими показателями для достижения высокого качества продукции. Таким образом, можно сказать, что рабочие контрольно-измерительные приборы и автоматика сильно зависят друг от друга.

В полевых условиях данное оборудование, безусловно, используется. Наиболее часто оно применяется для успешной эксплуатации автомобилей и других транспортных средств. Помимо прочего, специалисты его используют перед взлетом самолетов для определения их состояния. Дополнительно следует понимать, что по характеристикам рабочие приборы для измерений довольно сильно разнятся между собой. Связано это в первую очередь с условиями, в которых они эксплуатируются. Таким образом, для лаборанта очень важным является точность измерений. При этом абсолютно безразлично, какая модель способна выдерживать вибрацию или температуру.

В это время на производстве, как правило, очень сложные условия труда. При этом корпус прибора для измерений может повредиться вследствие удара. Учитывая это, модели данного класса выпускаются более прочными. Полевые приборы для измерений считаются универсальными. Они должны выдерживать вибрацию, а также работать при разной температуре. Также специалистами оценивается их устойчивость к высокому уровню влажности. Не последнюю роль, естественно, играет точность измерительных приборов, однако не так сильно, как в случае с лабораторными исследованиями.

Конструкция инструмента и его применение

Чтобы узнать, как пользоваться микрометром, необходимо сначала разобраться с конструктивными особенностями этого инструмента. Конструктивно он напоминает штангенциркуль, но с незначительными отличиями во внешности. Одно из самых главных отличий — это непонятная система исчисления, которая отображена на цилиндрическом основании. Многих вводит заблуждение такая конструкция, и возникает желание отказаться от проведения измерительных процедур. Однако все намного проще, и в материале подробно описан принцип использования микрометра для вычисления минимальных значений измеряемой детали.

Рассматриваемый тип измерительного прибора состоит из целого ряда составных элементов. К таковым элементам относятся следующие детали:

1. Скоба или основание, в котором размещается измеряемая деталь. Кстати размеры скобы бывают разными, что определяет возможность измерения деталей соответствующих размеров
2. Пятка — это неподвижная часть (губка) на скобе, которая служит в качестве зажимного устройства при измерении деталей
3. Подвижный винт или губка — он отвечает не только за прижим детали, но и за отображение соответствующих сведений, что зависит от размера детали
4. Зажим — расположен на скобе, и служит для фиксации подвижной губки в соответствующем положении. Этот зажим нужен для того, чтобы при снятии замеров губка не сместилась со своего положения
5. Шкала стебля — имеет горизонтальное расположение, и состоит из двух частей, разделенных линией. Нижняя часть отвечает за показания целого числа в миллиметрах, а верхняя за десятые доли. Прямая линия служит для проведения расчетов по нониусной шкале
6. Барабан — цилиндрическая подвижная деталь, которая перемещается вместе с подвижной губкой. На барабане нанесена по окружности нониусная шкала (ее еще называют круговой), по которой определяются сотые и даже тысячные доли миллиметров
7. Трещоточный узел — это механизм, который позволяет плотно зафиксировать деталь в губках, но при этом исключить ее деформирование. Трещотка выставлена на соответствующую силу момента, поэтому при плотном соединении подвижной губки со стенкой измеряемой детали, происходит ее прокручивание

Прибор имеет простую конструкцию. В зависимости от видов, конструкция может несколько отличаться, однако один из первых измерителей был обычный прибор, как показано на фото выше. Такие устройства пользуются спросом и сегодня, и встречаются довольно часто в разных сферах. В домашнем хозяйстве микрометр также необходим, так как часто возникает необходимость измерить диаметр поршня или размер мелких деталей. Многие даже не знают, что можно измерять этим прибором, поэтому стоит разобраться.

Особенности калибрования микрометра самостоятельно

Когда прибор используется часто, то его шкала часто сбивается (касается всех моделей). Чтобы получить точные данные при проведении измерений, рекомендуется научиться правильно делать калибровку. Калибровка подразумевает собой выставление точности. Чтобы узнать, не нарушилась ли точность измерителя, следует воспользоваться эталонными образцами. Обычно такие образцы имеются в комплектации к прибору.

Перед тем, как произвести контрольный замер микрометром, следует тщательно очистить зажимные губки инструмента. Делается это путем использования листа бумаги, который надо зажать в губках, а затем плавно удалить его, не повредив при этом. Такой способ позволяет произвести очистку поверхности от жира и пыли.

Это интересно! Нельзя применять для очистки поверхности губок абразивные материалы, так как это приведет к истиранию поверхности, и в итоге снижению точности измерений.

Как только подготовительные работы выполнены, следует зафиксировать в губках инструмента эталонный образец, и проверить значение по шкале. Если совпадает, тогда прибор не нуждается в настройке. В такой настройке нуждаются не только аналоговые, но и стрелочные с цифровыми приборами.

https://youtube.com/watch?v=G8VmnEeqvtE%3F

Учимся работать резьбовым микрометром

Актуальным остается вопрос о том, как же необходимо измерять резьбовым микрометром. В этом также не трудно разобраться, когда есть инструкция или опыт знающего специалиста. Для начала надо отметить, что резьбовой микрометр предназначается для измерения средних диаметров крепежной резьбы.

По конструкции прибор полностью идентичен с гладким устройством, только на неподвижной пятке и подвижном винте располагаются соответствующего вида насадки. Одна насадка имеет конусообразную форму, а вторая в виде призмы (вилки). Причем каждая пара насадок в комплектации предназначается для измерения резьбы, имеющей соответствующие шаги:

• 0,4-0,5
• 0,6-0,8
• 1-0,5
• 1,75-2,5
• 3-4,5

В продаже имеются устройства, позволяющие мерять резьбу на соединителях диаметром до 350 мм. При проведении измерений надо учитывать, что цена деления барабана составляет 0,01 мм. Принцип проведения измерительных работ резьбовым микрометром аналогичен работе гладкого устройства. Есть некоторые отличия, которые полезно знать:

1. Подвижность пятки
2. При смене каждой пары насадок для измерения соответствующей резьбы, понадобится постоянно выставлять прибор на ноль
3. Конусообразная насадка устанавливается в микрометрическом подвижном винте, а призматическая в конструкции пятки
4. Насадки не следует пытаться вдавить внутрь пазов, так как зазор должен оставаться для того, чтобы их можно было извлекать из посадочных мест
5. Установленные насадки не должны выпадать
6. Свести губки до момента, чтобы барабанная шкала совместилась не только с центровой разметкой стебля, но и расположилась при этом перед первой риской, как показано на фото ниже
7. Стоит заметить, что насадки при этом не должны упираться друг к другу
8. На следующем шаге надо перейти к настройке пятки. Для этого она имеет регулировочный винт, при вращении которого происходит перемещение призматической насадки
9. Вращается винт до момента упора вставки в конус
10. Используя вторую гайку с обратной стороны, следует зафиксировать расположение пятки в установленном виде
11. Проводится калибровка. Как это делать, подробно описано выше, и выполняется в аналогичном порядке
12. Когда прибор будет откалиброван, то есть, выставлен ноль, можно приступать к измерению резьбы

Призматическая часть охватывает межрезьбовой виток, а конусообразная располагается между витками. При этом производятся замеры, как показано на схеме ниже.

Это интересно! После каждой замены насадок, необходимо обязательно повторять выполнение выше описанных действий, то есть регулировка пятки, совмещение барабана со шкалой стебля, а также установка ноля.

https://youtube.com/watch?v=PJ1IoNk5YGE%3F

Цифровые модели

Самыми распространенными электронными устройствами принято считать цифровые измерительные приборы. Стоят они довольно дорого, однако являются простыми в обращении. Ярким примером данного прибора считаются вольтметры и амперметры. Они способны в короткий срок вычислить точное напряжение в электрической цепи. Неотъемлемой их частью можно назвать преобразователь.

Также в моделях могут использоваться дополнительно магнитоэлектрические аппараты. Непосредственно процесс измерения в данной ситуации связан с делителем. При этом усилитель пропускает напряжение через преобразователь устройства. Таким образом, магнитоэлектрический аппарат способен сделать точные замеры величины. Естественно, погрешность в них присутствует, однако на сегодняшний день существуют различные фильтры, которые борются с колебаниями.

Еще одним примером цифровой модели можно считать осциллограф, который активно используется в медицинской отрасли. Данный универсальный измерительный прибор способен следить за разными сигналами. При этом они могут быть периодическими или нет. В случае необходимости цифровые измерительные приборы (осциллографы) подсоединяются к персональным компьютерам.

В результате за изменением частоты можно наблюдать с дисплея. Также это открывает возможность фиксирования показаний сигнала. В итоге все данные можно будет проанализировать после проведения исследований. Стоят эти измерительные приборы (цены рыночные) в среднем около 20 тыс. руб.
