Монтаж скрытой электропроводки под гипсокартон

Особенности монтажа подрозетника

Сделать диммеры, выключатели или розетки в гипсокартоне своими руками – совсем несложная задача для того, кто выполнял подобную работу в кирпичных или бетонных стенах. Основным новым этапом будет монтаж установочной коробки в конструкции из ГКЛ. Выполните его, руководствуясь описанием, а дальше поможет ваш предыдущий опыт.

Подготовка к работе

Установка розеток в гипсокартон требует специальной подготовки. Приобретите все необходимые материалы, подготовьте специальные инструменты. Вам понадобится:

• Устройство для подсоединения, состоящее из механизма и фасадной части.
• Подходящая по размеру установочная коробка для ГКЛ.
• Электрическая дрель.
• Насадка на дрель – коронка по гипсокартону. Поможет вырезать круглое отверстие нужного размера. Насадка состоит из фрезы цилиндрической формы с зубчатым краем. В центре изделия располагается сверло. При работе оно устанавливается на намеченный на стене центр, фиксирует коронку в правильном положении, когда фреза вырезает окружность определенного диаметра. В данном случае 68 мм.
• Строительный уровень.
• Маркер или карандаш для нанесения разметки.
• Индикаторная отвертка необходима для проверки напряжения.

Фигурная отвертка, чтобы выполнить крепление монтажной коробки и закрепить розетку.

Пошаговое описание процесса

1. Установка подрозетника в гипсокартон своими руками, как и любые другие работы, связанные с электросетью, должна начинаться с обесточивания помещения. После этого проверьте наличие напряжения в сети с помощью индикаторной отвертки.
2. Определитесь, где вам нужно установить розетку в гипсокартон. Нанесите разметку на стену. Если нужно несколько точек подключения, обозначьте все центры с интервалом 71 мм. Проверьте с помощью строительного уровня, чтобы точки лежали на одной горизонтальной или вертикальной линии.
3. Приступайте к штроблению отверстия под розетку в гипсокартоне. Установите конец сверла в точку, обозначающую центр, аккуратно сверлите. Удалите вырезанный материал.

При установке блока вырежьте все фрагменты, куда встанут промежуточные крепления для подрозетника.

1. Слегка надавите на пластиковую заглушку на месте проведения провода, удалите ее. Проденьте провода внутрь. Перед размещением пластиковой чаши еще раз проверьте, чтобы расстояние до основной стены позволяло ей полностью поместиться. Если места недостаточно, с помощью перфоратора сделайте небольшое углубление в бетоне или кирпичной кладке.
2. Крепим монтажную коробку в готовое отверстие. На приспособлении находятся 4 винта. Два из них предназначены для фиксации коробки прижимными лапками к стенке, другие два – обеспечивают монтаж розетки (механизма) внутри полости. Обычной отверткой крутите винты, контролируя, как лапки закрепляют положение устройства. Не пережимайте, чтобы не повредить гипсокартон.
3. Перед тем как установить розетку, подключите провода устройства к соответствующим жилам проводки. Чтобы избежать удара током, проверьте еще раз напряжение, прибегнув к помощи индикаторной отвертки. Последовательно подключите провод синего цвета (N – ноль), желто-зеленый (PE – заземление), коричневый (L – фаза). Проследите, чтобы контакты были хорошо зафиксированы. Ненадежное крепление может привести к нагреванию работающего устройства, оплавлению пластика и даже к возгоранию.
4. Вставьте механизм розетки в подрозетник. Зафиксируйте правильное положение винтами. Установите пластиковую рамку, декоративную крышку.
5. Убедитесь, что установка розетки выполнена верно. Включите электропитание. Проверьте работу новой розетки, подключив прибор.

• Правила монтажа розетки под кондиционер
• Расшифровка маркировки кабеля ААШв и его технические характеристики
• Как установить и подключить телевизионную розетку
• Как выполняется замена электропроводки в помещениях

Стандарты высоты расположения розетки

Изначально необходимо определиться с тем, где именно и на какой высоте будет устанавливаться розетка. Существуют так называемые европейские и советские стандарты. Согласно первому, монтаж осуществляется на высоте 30 см от пола. Советский стандарт предусматривает уровень 90 см.

Евростандарт

Не всегда нужно привязываться к требованиям, поскольку существуют случаи, когда такой вариант не подходит. В первую очередь необходимость в установке розетки на другую высоту возникает в спальной комнате, в частности при монтаже над прикроватной тумбой. Она ставится таким образом, чтобы иметь возможность дотянуться к ней лежа, к примеру, для установки мобильного телефона на зарядку.Удобно, чтобы розетка была на высоте 65-70 см.

Вариант монтажа над прикроватной тумбой

Отдельного внимания заслуживает расположение розеток на кухне. Установка вниз исключается, поскольку они будут закрыты мебелью. Их монтируют в произвольном порядке, обычно стараясь расположить сразу над столешницей или под дно верхних шкафчиков. В последнем случае при взгляде они незаметны, при этом всегда доступны.

Расположение над кухонной столешницей

Монтаж розетки

Этапов установки розеток в гипсокартон не так много:

• Разбирают розетку, открутив центральный болт с лицевой стороны корпуса.
• Ослабляют контактные зажимы для проводов.
• В контактные проемы вставляют зачищенные провода и затягивают их монтажными винтами. Не следует перетягивать винты — это уменьшит диаметр сечения провода или перережет часть жил. Слишком слабый зажим, напротив, приведет к некорректной работе электроприбора, искрению.
• Вставляют розетку в подрозетник и фиксируют корпус разжимными усиками. Надежная фиксация корпуса в стене позволит избежать «вырывания» розетки вместе с вынимаемой вилкой.
• Монтируют декоративную крышку. Во время оклейки стен обоями, декоративный корпус розетки необходимо будет вновь снять.

Установка розетки по силам даже новичку. Главное — придерживаться основных инструкций при монтаже розетки в гипсокартоне. После первой установки, Вы сможете монтировать розетки уже без подсказок.

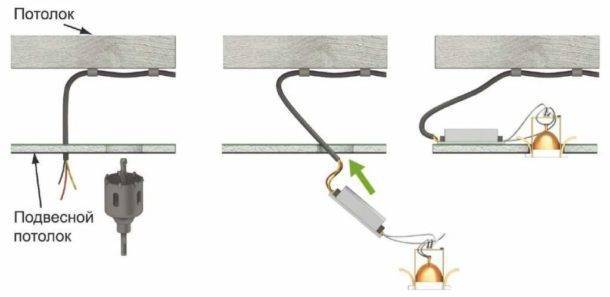

Прокладка проводки в подвесном потолке

Способ отличается от монтажа внутри стеновых конструкций. Для подводки к единичному светильнику кабель подводится к верхней кромке стен. В потолочных ГКЛ сверлятся отверстия, в них вводится кабель и проталкивается к выходу. Таким образом его можно протянуть на несколько метров.

Если точек выхода много, работа производится после монтажа каркаса и до крепления гипсокартона. Если потолок уже смонтирован, листы придется снять.

Последовательность работ будет следующей:

1. Составляется схема прокладки проводки, где отмечаются все точки распределения электрических элементов. Затем она в виде разметки переносится на место монтажа.
2. Кабель можно прокладывать по стенам, но лучше крепить на клипсы или перфорированную металлическую ленту к потолку. Затем он вертикально спускается к светильникам, розеткам, выключателям.
3. Последним этапом является подключение проводов к электрическим точкам через установленные подрозетники.

Порядок монтажа

Монтаж проводки осуществляется в следующей последовательности:

• Составляется схема прокладки с разметкой на базовой стене положения трассы и фурнитуры. Кабель прокладывается только вертикально и горизонтально. Соблюдение этого правила поможет легко определить его расположение под покрытием – напротив розеток с выключателями.
• В стенах сверлятся отверстия, первое – на высоте от пола 20 см, следующие – с шагом 40 см. В них на дюбели крепятся клипсы. Фиксация шланга исключает его провисание.
• На клипсы монтируется гофра с протянутым через нее кабелем. Она проходит за профилями. Если они расположены близко к стене, кабель пропускают через отверстия каркаса, которые следует вырезать. Гофротруба располагается на удалении от саморезов, которые могут проткнуть кабель. Если острые концы проходят рядом с проводом, их следует отрезать.
• Распределительные коробки монтируются на стены или потолок с помощью дюбелей. Лучше устанавливать их в гипсокартон позже, одновременно с розетками и выключателями.

После окончания разводки проводки на профили монтируются ГКЛ.

Как протянуть проводку под гипсокартоном, если он уже нашит?

Иногда случается так, что в помещении со стенами из гипсокартона нужно добавить ещё одну розетку, и тогда встаёт вопрос, как протянуть проводку за гипсокартоном, если он уже установлен. Конечно же, если бы речь шла о том, чтобы протянуть линию за гипсокартоном, можно было бы сказать, что это невозможно. Однако случаи, когда нужна локальная доработка линии, можно решить без особенных проблем.

Не спешите производить демонтаж листов гипсокартона! Мы предлагаем вам альтернативу:

• Запаситесь прочной нитью с тяжёлой гайкой на конце;
• Проделайте штробу в указанном месте на гипсокартоне. Здесь будет установлена новая розетка или выключатель;
• Если линия проходит по потолку, то с того места, где она идёт, от потолка опустите нитку с гайкой перпендикулярно полу в том месте, где нужно установить новую коробку. Следите за тем, чтобы гайка опустилась на уровень проделанного отверстия;
• Прикрепите к верхнему концу нитки кабель с помощью подручных материалов;
• Потяните за нитку до тех пор, пока через отверстие будущей розетки не выйдет электрический кабель.

Если же линия проходит в другом месте, продумайте траекторию присоединения её к новой розетке. Чем дальше от кабеля находится новое место для розетки, тем больше отверстий вам придётся просверлить. Расстояние между отверстиями для протягивания кабеля должно быть удобным для того, чтобы захватывать кабель специально подготовленным крючком или другим способом. Вести горизонтальную линию сложнее, потому лучше всего использовать для соединения с кабелем место, находящееся строго вертикально над новой розеткой. Для протягивания проводки горизонтально могут понадобиться отверстия большего диаметра.

Вариант 4. Не стандартный

Что делать, когда перегородка гипсокартона уже стоит, а у вас нет подрозетников для полых конструкций? Но есть монтажные коробки для бетона.

• Собираете блок из подрозетников и делаете разметку на гипсократоне в виде прямоугольника с размерами собранного блока;
• Выпиливаете прямоугольное отверстие в гипсокартоне;
• В полость перегородки, вокруг отверстия, враспор, запихиваете газеты, образуя своеобразный короб 100 на 100 мм;
• Устанавливаете блок подрозетников на гипсовый раствор, как в обычной стене. Раствор должен занять всю полость сделанного из газет короба;
• Фасад подрозетников заделывается фугенфюллером или Ротбандом, далее шпаклюется вместе со всей стеной.

Необходимые для работы материалы и инструменты

Перед началом работы подготовьте следующие инструменты и принадлежности:

• Дрель электрическая или шуруповерт
• Коронка для подрозетника под гипсокартон диаметром 68 мм (если в стене металлический профиль – понадобится коронка под металл)
• Фигурная отвертка
• Индикаторная отвертка
• Уровень (можно небольшой длины)
• Строительный маркер (обычный карандаш)
• Рулетка
• Канцелярский нож

1. Далее будет приведен пример как правильно вставить розетку в гипсокартон собственными силами.

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

Подготовка отверстия для подрозетника

Монтаж подрозетника для розетки начинается с высверливания в гипсокартоне проема. Отмеряется от пола требуемое расстояние и, применяя уровень, проводят горизонтальную и вертикальную линии.

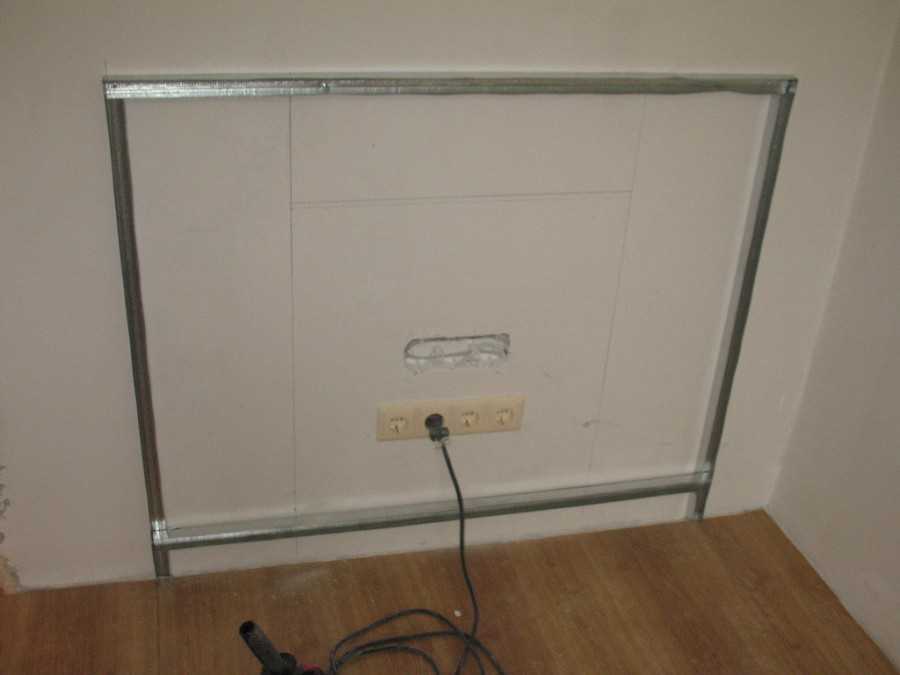

Когда требуется установить блок розеток в гипсокартон, необходимо провести несколько вертикальных линий (по количеству розеток), причем расстояние между ними должно составлять строго 72 мм, т.к. это расстояние между центрами розеток.

Если оно будет меньше, розетки будут мешать друг другу, их невозможно будет аккуратно и ровненько друг к другу установить.

При покупке розеток следует знать, что не любой подрозетник подходит для установки в гипсокартон. Для этого необходим пластиковый стакан с двумя винтами для крепления в ГПК при помощи специальных лапок.

Монтаж подрозетников

Перед установкой подрозетника нужно через отверстие на его задней стенке протянуть питающий кабель Для крепления коробки используют два винта, которыми фиксируют стакан. Прижимные лапки при том прочно будут держать подрозетник в отверстии.

Если необходимо установить несколько розеток применяют соединение шлейфом. Для исключения перегрева подключение проводят через сизы. Для правильной установки подрозетника применяем уровень.

При монтаже нескольких розеток используются специальные стаканы из пластика, которые можно легко соединить между собой, а затем установить, прижав специальными лапками по бокам. Аналогично выполняется установка для выключателей.

Электромонтажные работы

Перед выполнением монтажа необходимо обесточить проводку — отключить напряжение на входном щитке и проверить отсутствие напряжения в проводах при помощи индикаторной отвертки. Далее приводятся этапы установки розеток в гипсокартон.

Перед монтажом разбирают розетку и снимают все пластмассовые детали.

Затем зачищают провода примерно на 1 см и присоединяют их к металлическому основанию розетки. Длина выступающего провода не должна быть короче 10 см, лучше, если они будут длиннее.

К каждой из клемм (маркировка указана на обратной стороне основания) соответственно подсоединяются провода: N – нулевой провод – синего цвета, L – фаза – коричневого цвета, PE – заземление – желто-зеленого цвета. Нужно прочно скрепить провода с клеммами с помощью винтов во избежание их соскальзывания и короткого замыкания.

Розеточный механизм закрепляется с помощью крепежных винтов к подрозетнику. Уровнем проверяется параллельность прикрепления к стенке.

Таким же образом производится электромонтаж выключателей. При этом должно быть правильно выполнено присоединение проводов к клеммам выключателя. Иногда на них указывается только место подключения нулевого провода.

Подробную инструкцию для установки розетки в гипсокартоне можно найти в интернете.

Частые ошибки

монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

обязательно проверяйте горизонтальность установки строительным уровнем

Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.

использование монтажной пены вместо раствора

Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

арматура в несущей стене

Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.

Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.

сверление алмазной коронкой на полную глубину со вставленным сверлом

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Выбор места для монтажа

При отсутствии конкретных пожеланий обычно специалисты при монтаже розеток на гипсокартон пользуются имеющимися стандартами. Они описывают то расстояние, которое должно быть от конструкции до стены или пола помещения.

Сегодня стандарты составляют следующие данные:

Если имеются другие варианты установки, то они не запрещены. Главное правило установки — установить розетку таким образом, чтобы ею было удобно пользоваться и не приходилось подключать дополнительные тройники или удлинители.

Поэтому электрики с многолетним опытом определили ряд правил, которые будут беспроигрышно работать в любой квартире или доме:

• на кухне розетки вдоль рабочей зоны следует делать на высоте 1,2 м, при этом учитывать нужное количество возможных подключений приборов;
• розетка для холодильника, морозильника или посудомойки монтируется на высоте 30 см;

• конструкция под стиральную машину устанавливается на высоте 1 метра;
• розетка для микроволновой печи должна быть на расстоянии 1-1,2 м от пола.

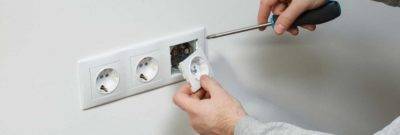

Закрепление розетки

Закрепляется розетка очень просто:

• Устанавливаем уже подключенную розетку в коробку, закрепляем ее первоначально при помощи лепестков, которые врежутся во внутреннюю поверхность подрозетника.
• Затем розетку необходимо закрепить при помощи винтов, на каждой стороне монтажной панели розетки есть удобные полукруглые отверстия для них.
• После монтажа внутренностей розетки в обратном порядке устанавливаем на нее рамку и прикручиваем ее винтом.

Заключение

Вопрос о том, как установить розетку в гипсокартонную стену, на деле оказался очень прост, хоть и не лишен тонкостей. С ним справится человек без специальной подготовки. Но все же рекомендуется воспользоваться услугами электрика, который точно справится с поставленной задачей и сделает все для вашей безопасности при долгосрочной эксплуатации розетки.

Коротко о типах встраиваемых розеток

Технические параметры розетки должны полностью соответствовать требованиям подключаемого потребителя. Нужно смотреть на мощность приборов, которые будут от нее питаться. На корпусе розеток и в их инструкции указывается максимально допустимая сила тока в Амперах. Мощность подключаемого электрооборудования измеряется в кВт. Сопоставить эти значения можно по таблице.

Таблица 1. Соотношения мощности розеток к параметрам потребителя и требуемому сечению проводки.

Сила тока розетки, А	Мощность потребителя, кВт	Сечение жилы проводов, мм2
Алюминий	Медь
6	1,3	2,5	1
10	2,2	2,5	1,5
16	3,5	2,5	1,5
32	7	10	6

Все встраиваемые розетки, которые могут понадобиться для установки в квартире или частном доме, можно разделить на 3 группы:

• обычные;
• влагозащищенные;
• силовые.

Обычные розетки применяются для питания подавляющего большинства электроприборов. К ним можно подключать зарядное устройство, мобильный телефон, компьютер, роутер, фен, холодильник, микроволновую печь и т.д.

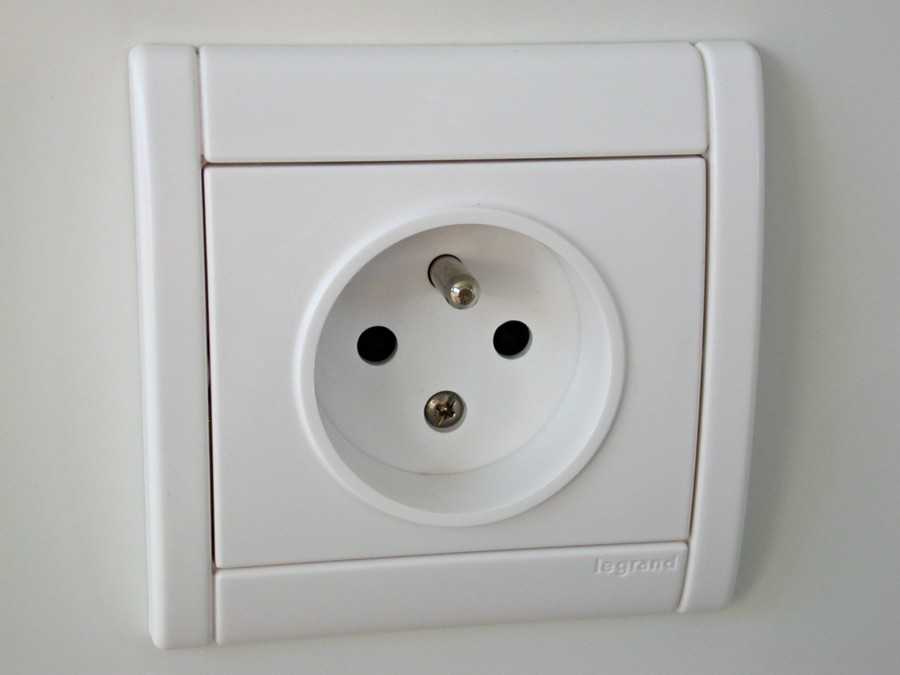

Обычная розетка

Влагозащищенные розетки применяются для установки во влажных помещениях, обычно в ванных комнатах. Они отличаются от обычных по наличию крышечки, закрывающей гнездо для подключения вилки. Она обеспечивает защиту от брызг. Такая розетка потребуется в том случае, если монтаж осуществляется в непосредственной близости от раковины, душевой или ванны. Для данной цели выбираются устройства с классом защиты IP44 и выше. Это снизит вероятность поражения электрическим током даже в случае затопления, что сопровождается подтеками воды по стенам. Если монтаж осуществляется в большой ванной комнате частного дома далеко от источников воды, то можно обойтись и обычной розеткой.

Влагозащищенная розетка в ванной

Силовые розетки, применяемые в домах и квартирах, обычно имеют такой же стандарт вилки, но отличаются более высокой мощностью. Их показатель по данному параметру составляет 32А и выше. Они применяются для подключения приборов с высоким потреблением электричества. В первую очередь это электроплита, электрический духовой шкаф, кондиционер, камин или бойлер. Иногда силовые розетки могут иметь тройное гнездо. Их выбор зависит исключительно от вилки, которой оснащен электроприбор.

Силовая розетка

Какой подрозетник лучше всего выбрать

Для ГКЛ подрозетники выпускают производители: Schneider Electric, Тусо и другие.

Коробки классифицируют по размерам:

• внешний диаметр (d2);
• глубина коробки.

Стандартные размеры d2 (мм): 60, 64, 68, 70,75. Есть также и нестандартный диаметр.

Глубина коробки (мм): 40, 42, 45, 60, 62.

Какой глубины монтировать коробку, зависит от её места расположения. Если это перегородка, тогда коробку глубиной 60, 62 мм не поставить. Устанавливают 40, 42 мм.

Для стен из гипсокартона применяют подрозетники Hegel КУ 1201, 1202. Размеры: d2-68 мм, глубина Н-45 мм.  Изготовлены из негорючего пластика, который выдерживает 850 0С.

Для поверхности из ГКЛ устанавливают коробку с диаметром 68 мм.

• круглая – стандартная;
• овальная – монтируют для нескольких выключателей или розеток.

Подрозетники для ГКЛ фиксируют в стене при помощи распорных металлических лапок.

Под металлический профиль

Под металлический каркас используют только пластиковые коробки для установки выключателей. Допустим, schneider electric IMT35150. В изделии корпус произведен из пластика, который не горит.

Отличается модель прочностью и широким передним кантом. Есть заглушки, имеющие различный диаметр. Они предназначены для проводов, имеющих разное сечение.

Для закрепления в гипсокартонной поверхности в коробке есть 2 металлические «лапки». Они обеспечивают прочное сцепление, при котором тыльная сторона ГКЛ остается неповрежденной. «Лапки» держат шурупы, при закручивании их крепежи прижимаются к поверхности.

Коробка для розеток не должна совпадать с местом расположения металлических элементов каркаса.

Под деревянный профиль

Металлический корпус подрозетника – защита деревянного каркаса от возгорания. Он исключит контакт искры от короткого замыкания с деревянным основанием. Пластиковый корпус не выдержит 1500 0С – он расплавится.

Преимущества металлического корпуса:

1. Некоторые коробки изготовлены из стали в 1 мм, способные выдержать высокую температуру при коротком замыкании.
2. В деревянном корпусе проводя электропроводку, кабели прячут в металлическую гофру. Корпус из металла способен выдержать нагрузку гофры.
3. Монтаж. Коробка имеет размер D2-68 мм, что удобно при установке.
4. Герметичность корпуса. Швы на коробке проваренные.
5. Нет лишних отверстий. Для подвода проводов надо просверлить отверстия.
6. Для установки розетки предусмотрены отверстия, имеющие резьбу.
7. Глубина коробки 65 мм. Это дает возможность оставить 10 см лишнего кабеля для последующих ремонтных работ (замена розетки, сломался выключатель, закоротил шнур и расплавил розетку и провода).

Для безопасности от возгорания в деревянные дома и места, где установлены деревянные направляющие для гипсокартона монтируют подрозетники из металла. Надо перед приобретением смотреть на толщину металла и качество изделия.

Подрозетники для гипсокартона: правильная установка | GipsPortal

• в приготовленное отверстие выгоняем провод подрозетника;
• выставляем монтажные винты для горизонтального фиксирования рамки розетки;
• проводим фиксацию монтажных винтов до полного обездвиживания устройства;
• розетку в подрозетник нужно вставлять в специально сделанные для этого отверстия. Фиксация осуществляется при помощи шурупов;
• монтаж предполагает закручивание винтов привода лапок. Закручивать необходимо до момента, пока розетка в гипсокартоне не углубится вовнутрь отверстия. Это будет свидетельствовать о том, что лапки закручены до предела;
• немного ослабьте крепление розетки и проверите прочность фиксации.

Монтаж проводки под обшивкой из гипсокартона

Укладка проводки в штробы

Если мы планируем клеить гипсокартон непосредственно на стены, то для скрытого монтажа проводки в стенах нужно будет проделывать специальные канавки – штробы.

Монтаж проводки при этом производим так:

Схема прокладки проводов

Вначале на стены наносим разметку под прокладку проводов. Отдельно отмечаем места установки розеток и выключателей. Чтобы проводка была проложена ровно, для нанесения разметки используем уровень.

Обратите внимание! Повороты проводки должны быть достаточно плавными. Информацию о минимально радиусе поворота содержит либо инструкция к кабелю, либо спецификация на сайте производителя

Когда разметка нанесена, приступаем к проделыванию отверстий. В местах, где мы планируем установку розеток и выключателей, с помощью перфоратора выдалбливаем гнезда глубиной не менее 35 мм.

• Канавки для прокладки проводов прорезаем штроборезом или же выдалбливаем перфоратором. Технология проделывания штроб в бетоне или кирпичной стене показана на видео на нашем сайте.
• Затем провода укладываем в пластиковые гофротрубы, которые помещаем в проделанные канавки.

Обратите внимание! В местах установки выключателей и розеток провода должны быть проложены свободно, т.е. без пластиковых кожухов

Проложенные в канавках провода замазываем шпатлевкой, после чего – наклеиваем на стену гипсокартон. Нам останется только проделать отверстия и установить розетки с выключателями, но об этом мы расскажем в отдельном разделе.

Заделка провода в штробе

Укладка проводки внутри каркаса

Электропроводка в гипсокартонных перегородках или же под обшивкой, закрепленной на каркасе, монтируется гораздо проще:

Схема прокладки проводки

• Вначале, как и в предыдущем случае, наносим на стены разметку под прокладку кабелей.
• Затем на стене собираем каркас из металлического оцинкованного профиля.

Совет! Если монтаж электропроводки под гипсокартон осуществляется в перегородке без бетонного основания, то перед прокладкой кабелей одну сторону перегородки обшиваем гипсокартоном.

Ориентируясь на начерченную схему, сверлим в профилях каркаса отверстия, через которые будем протягивать наш кабель. Диаметр отверстия должен быть достаточным для того, чтобы через него можно было пропустить гофротрубу с проводами.

Обратите внимание! Некоторые модели профилей выпускаются с уже готовыми отверстиями, а в других отверстия приходится проделывать самостоятельно

Стена с протянутыми проводами

• Прокладываем гофротрубы внутри каркаса, следя за тем, чтобы крепежные саморезы не повредили защитный кожух.
• Проводка в гипсокартонных перегородках должна быть надежно зафиксирована, поэтому провода мы крепим к каркасу пластиковыми хомутами или отрезками изолированной проволоки.

После того как проводка в гипсокартоне закреплена, можно обшивать каркас. Нам останется только установить розетки и выключатели.

Особенности электропроводки в деревянном доме. Открытый монтаж

Можно утверждать, что контролирующие службы надзора отдают предпочтение открытой проводке внутри деревянного дома (пусть она и не столь современная). Она обеспечивает больший уровень безопасности во время эксплуатации. Хотя бы по той причине, что состояние проводки легче контролировать и её проще ремонтировать. К достоинствам можно отнести:

• Возможность быстрой замены проводов или кабеля на более «мощный», если возникла необходимость подключения дополнительных потребителей
• Лучшие условия по тепловым режимам самой проводки
• Отсутствие риска повреждения при сверлении в перегородке отверстий для крепления навесных предметов мебели и декоративных аксессуаров

Этот способ хоть и называется «открытым», видимыми провода бывают лишь в случае монтажа их на изоляторах. А чаще используют для монтажа металлические трубы и металлорукава либо линейку специальных изделий из ПВХ с маркировкой «НГ» (не поддерживающие горения):

• Короба
• Плинтусы с кабель каналами
• Гофрированные (мягкие) трубы
• Жесткие трубы

Если делать электропроводку внутри дома по всем правилам, такой способ монтажа гораздо быстрее, проще и дешевле. И когда вопросы дизайна интерьера стоят на втором плане, то открытая проводка по гипсокартону в деревянном доме более предпочтительна, чем скрытая. Например, в небольшом дачном домике.

Популярность гипсокартона

Сейчас очень часто для внутренней отделки и выравнивания стен помещений, создания перегородок используются гипсокартонные листы.

Этот материал значительно облегчает отделочные работы, обладает достаточно большим списком положительных качеств, за что и получил широкое распространение.

После закрепления листов гипсокартона приходит время выполнения следующего этапа работ, относящегося к электрификационной части, — установке в стенах розеток и выключателей.

Работы по монтажу их не являются сложными, поэтому их вполне реально выполнить и самостоятельно, ни прибегая к помощи кого-либо.
