Как сделать канализационный колодец: установка и монтаж своими руками

Монтаж и установка колец для воды и канализации

Перед тем, как определиться с местом установки колодца для воды, нужно навести справки о местности у нескольких соседей, и узнать есть ли у них колодцы. Если да, то нужно узнать, сколько колец в их колодцах, питьевая ли у них вода, а также какие у них были трудности при рытье колодцев.

После сбора информации, если Вы планируете устанавливать колодец для воды и канализации, то стоит учесть, что расстояние между ними и другими источниками загрязнения (туалет, мусорная свалка и др.) должно быть не менее 25м.

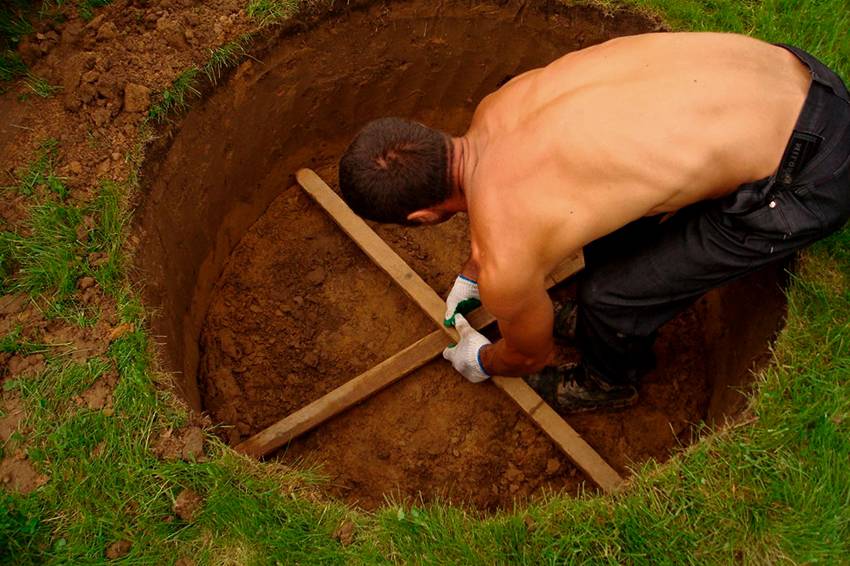

После определения места колодца можно приступать к рытью шахты. Для этого, сначала выкапывается яма диаметром с кольцо, на глубину высоты колодца. Затем в нее опускается кольцо, и методом подкопа от центра к краям роется шахта дальше.Таким образом, под собственным весом Ваше кольцо будет проваливаться все ниже, и ниже, пока не достигнете нужной Вам глубины.

После опускания первого кольца в яму, Вам потребуется дополнительная пара рук, каска, длинный трос, лестница, ведра, свеча, для периодической проверки наличия газов в шахте, насос, для откачки грязной воды, если Вы роете колодец для воды и сооруженный механизм для поднятия тяжелых ведер с грунтом со дна колодца.

Опустив первое кольцо на глубину более 1,5 метров, можно поставить второе и продолжить подкоп. Таким образом, повторяя данную процедуру, выкапывается колодец нужной Вам глубины для канализации и воды. В конце установки колец, стыки между кольцами замазываются смесями ЦПС, а для укрепления раствора добавляется жидкое стекло.

Если Вы копаете колодец для воды, то, как только пойдет вода, ее нужно будет откачать насосом, и оставить колодец на пару дней, наблюдая за ним, как прибывает в нем вода.

Если вода в нем прибывает медленно, то Вам нужно будет углубить дно колодца еще на 50-100см, чтобы глубина воды в колодце достигла отметки 100-150см, этого хватит для проживания в доме семьи из четырех человек.

Если вода в колодце прибывает хорошо, то нужно ее откачивать еще несколько раз, для промытия нижнего грунта, а затем сделать в колодце донный фильтр.

Для этого нужно будет уложить на дно колодца мелкий промытый гравий слоем 10-15см и щебень — 15-20см.

После чего, на колодец устанавливается крышки с люком и если требуется, производится отделка декоративными элементами под ландшафтный дизайн.

По окончанию строительных работ, со дна колодца еще несколько раз откачивают воду, удаляя со дна ил и частицы мусора, попавшие в колодец в ходе строительства. После чего, колодцем можно пользоваться.

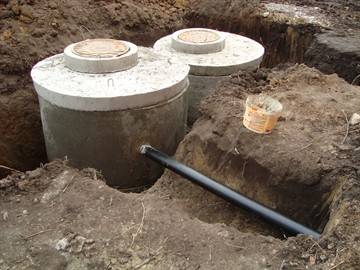

Как сделать канализационный колодец для дома своими руками: Обзор- Устройство и виды +Видео

Обустраивая систему водопровода и канализации любого типа не обойтись без канализационных колодцев. Их оборудование предусмотрено даже при септике, на загородном участке. Колодец играет огромную роль при выполнении ремонта и профилактических работ, таких как промывание, откачка и чистка. При его отсутствии, Вы не сможете выявить участок засора и ликвидировать последствия. Устройство всех систем канализаций специальными конструкциями для контроля, ремонта, обслуживания или функциональных нужд требует СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». Нормативы указывают где, сколько и какие колодцы ставить.Типовая структура колодца:

• люк-крышка;
• горловина;
• рабочая камера, высотой около 1,8 м;
• шахта, как правило, круглая, обустроенная лестницей;
• днище.

Этап планирования

Устройство канализационных шахт всегда начинается с разработки соответствующей схемы сооружения, которая должна соответствовать нормам СНиП. На первом этапе монтаж канализационных колодцев предполагает выполнение следующих работ:

1. Определение будущего местоположения конструкции. Согласно нормативам СНиП, она должна располагаться несколько ниже уровня жилых построек;
2. Составление расходной сметы. Устройство очистных сооружений желательно начинать с подсчета финансовых затрат на материалы и необходимое оснащение. Подробная смета поможет оптимизировать статьи расходов на отдельные виды работ, закупку материалов и т.д.;
3. Выбор строительной бригады. Если план сооружения и смета составлены правильно, приступают к выбору бригады подрядчиков. Смонтировать канализационный колодец своими руками можно. Однако без соблюдения норм, зафиксированных в соответствующих статьях СНиП, вряд ли сточные воды будут идти самотеком. В таком случае применение системы канализации будет просто невозможным.

Материалы для изготовления

Септик можно соорудить из разных материалов, в том числе камня. Резиновые покрышки не в счет, такую конструкцию нельзя назвать септиком. Через год стоки начнут вытекать на стыках и отравлять окружающую среду.

При планировании учитывают климатические условия, уровень залегания грунтовых вод, глубину промерзания грунта, а также его характеристики.

Наиболее часто применяются бетонные кольца и кирпич. Для строительства канализационного колодца из колец нужно будет заказать кран и пригласить помощников. Кирпичный септик под силу сделать самостоятельно, но его стенки необходимо полностью загерметизировать бетоном для исключения протечек. Строительство канализационного колодца из бетонных колец – это оптимальное сочетание цены и качества материалов.

Как вариант – монолитный бетонный раствор. Для этого выкапывают яму и оставляют нужное расстояние для заливания раствора. Таким образом укрепляют пластиковые емкости от растрескивания, только стенки из бетона делают тоньше.

В продаже есть цельные пластиковые резервуары из прочного полимерного материала. Их подбирают по объему, исходя из количества людей, проживающих в доме. Можно купить целую систему из расположенных рядом резервуаров, чтобы жидкость очищалась естественным образом: первый колодец с закрытым дном для отстаивания твердых отходов, второй с открытым, откуда жидкость будет впитываться в грунт. При этом учитывается состав почвы. Открытый септик не обустраивают на участках, где основной компонент грунта – глина.

Гидроизоляция канализационных шахт

Качественная гидроизоляция – залог правильного функционирования системы утилизации нечистот. Герметичность конструкции обеспечивает отсутствие посторонних, в частности грунтовых, вод в сточной магистрали. Их попадание в канализацию ускоряет процесс накопления нечистот в колодце. Соответственно, плохая гидроизоляция влияет на частоту вызова ассенизатора для выкачки сточных вод.

Гидроизоляция осуществляется в соответствии со следующими правилами:

1. Перед нанесением герметизирующих составов места стыков ЖБ колец очищают от загрязнений, а затем увлажняют, чтобы увеличить адгезию мастики к бетонной поверхности;
2. Гидроизоляция осуществляется с применением водостойких мастик, которыми заполняют зазоры между ЖБ кольцами;
3. Гидроизоляция должна просыхать равномерно по всей площади зазора, поэтому ее предусмотрительно накрывают полиэтиленом.

Канализационный колодец – основной элемент системы канализации, который может иметь несколько функциональных предназначений. Одни типы конструкций применяют в качестве точки сбора нечистот, а другие – для контроля работы и очистки сточной магистрали от засорений. В процессе сборки канализационных шахт нужно учитывать нормы СНиП, которые касаются параметров монтируемого оборудования, а также уровня залегания трубопровода и расстояния между элементами конструкции.

https://youtube.com/watch?v=Lg7l8vHw13s

Проведение расчетов

Многие задаются вопросом, как сделать канализационный колодец руками. Но здесь нет универсального ответа, все зависит от вашего конкретного случая. К примеру, если вы выберите крупный накопительный вариант, то не прогадаете. Его не так часто придется прочищать. Да и илосос нужно будет вызывать от случая к случаю. Еще канализационный колодец из колец актуален.

Многое зависит от количество живущих на участке. К примеру, на каждого человека должно приходиться порядка 150 литров сточной воды. Если это семья из четырех человек, то понадобится около 700 литров. Но здесь все индивидуально, зависит от того, какими бытовыми приборами вы будете пользоваться.

Ремонт

Люк должен располагаться на одном уровне с грунтом или дорожным покрытием, чтобы транспорт и пешеходы двигались беспрепятственно. Устранить неровности, которые могут образоваться вокруг крышки колодца на дороге, помогут простые манипуляции:

• Вокруг колодца выставляют опалубку, отступив около 50 см.
• Опорное кольцо укладывают, проверяя горизонтальность с помощью уровня, фиксируют металлическими маяками.
• Готовят раствор, который по характеристикам соответствует покрытию, окружающему конструкцию.
• Опалубку заполняют раствором, ждут полного застывания.

Выбирая способ обустройства входа в смотровой колодец, в первую очередь учитывают характеристики материала крышки.

Маркировка и процесс производства

Весь процесс изготовления колец для колодцев четко регламентируется отдельными законодательными актами и техническими условиями. ГОСТ 10180 подробно описывает качество и прочностные характеристики бетонной смеси, подходящей для производства модулей.

Колодезные кольца, изготовленные из бетона, не подлежат установке в районах с сейсмической активностью более 8 баллов и в регионах вечной мерзлоты. Для таких сложных эксплуатационных условий требуются несколько иные конструкционно-технические варианты и решения

Стандарт 10060 определяет требования к морозостойкости материала. Необходимый уровень водонепроницаемости отражает документ 12730. Отклонения от норм допускаются в минимальных долях процентов и только по отдельным параметрам.

Технологические особенности заводского изготовления

Для производства колодезного кольца требуются профессиональная бетономешалка, автоматическая виброформа и подъемный кран-балка, рассчитанный на работу с грузами весом от 1 до 2 тонн.

В качестве сырья используется специальная бетонная смесь. В нее входят:

• свежий бездобавочный цемент с хорошим темпом набора прочности;
• крупнозернистый песок с дроблением в 2,0-2,3 Мкр (желательно без либо с минимальным присутствием глиняных комков и пылевидных частиц);
• щебень фракцией 5-10 мм, но не более 5-20 мм;
• техническая вода без примесей;
• суперпластификатор.

Все компоненты в определенной пропорции помещают в специальное оборудование. Оно тщательно вымешивает состав, придавая ему однородную, текучую консистенцию без комков и сгустков.

Промышленные бетономешалки оснащаются трехфазным двигателем, быстро работают, обладают высокой мощностью и за один цикл производят большую партию бетонной смеси

На следующем этапе в формовочную емкость (опалубку) укладывают элементы арматуры из стальной проволоки диаметром 8-12 мм. Этот каркас придает кольцу дополнительную прочность и обеспечивает хорошую устойчивость к сжатию/растяжению во время эксплуатации.

На противоположных сторонах конструкции располагают два вертикальных стержня. Они выполняют функцию ушек и облегчают последующую выемку кольца из формы.

Затем внутрь опалубки заливают подготовленный цементный состав и активируют автоматическую вибрацию. В процессе обработки все пустоты равномерно заполняются, а бетон приобретает необходимую целостность и плотность.

По прошествии суток изделие извлекают из виброформы и перемещают на открытую территорию для выстаивания. Через неделю кольцо приобретает около 50% базовой прочности, а полностью пригодным для использования становится спустя 28 дней.

Как маркируется продукция?

Все железобетонные изделия маркируются общепринятой в государстве буквенно-цифровой аббревиатурой. Это позволяет при покупке быстро определить размер и область применения каждого отдельно взятого элемента.

Литерные сочетания расшифровываются так:

• КС – стеновое кольцо, доступное для размещения в ограниченных пространствах;
• КЛК – модуль для создания водосточных сетей и местных ливневых канализационных систем;
• КО – фундаментальная опора, обеспечивающая стабильность положения колодезного основания;
• КФК – фрагменты для обустройства коллекторных сетей и дренажных коммуникаций;
• КВГ – продукция для монтажа водопроводных колодцев и прокладывания газопровода.

Числовые обозначения рядом с буквами указывают на высоту, толщину, удельный вес и внутренний диаметр кольца. Понимая эти значения, приобрести подходящую железобетонную продукцию не составит никакого труда.

Перед покупкой колец необходимо определиться с их размерами, а также подобрать дополнительное оборудование для монтажа – опору, днище, перекрытие

Колодец своими руками: конструктивные составляющие

Буровое оборудование может быть задействовано в том случае, если грунт является труднопроходимым (скалистый или полускальный). Обустройство колодца на даче своими руками является возможным, если почва на участке относится к одному из следующих типов:

• песок;
• супесь;
• глина;
• суглинок.

Перед тем как начать обустраивать колодец необходимо выяснить какого типа почва на участке

Специалисты рекомендуют перед монтажом колодца подробно изучить его конструкцию и отдельные составляющие. Рассмотрим, что входит в состав шахтной водозаборной разработки. Нижняя часть, которая выполняет забор жидкости, называется водоприемной. В случае если запас водоносного слоя способен удовлетворить нужды потребителей, то тогда вода поступает только через днище колодца. Однако, если ресурс пласта недостаточно велик, стенки подвергают перфорированию, что увеличивает приток жидкости.

Следующей составной частью любого колодца является ствол. Этот сегмент берет свое начало от поверхности и заканчивается у дна (на уровне воды в скважине). Такая труба монтируется из различных материалов. Наиболее распространены для колодца железобетонные кольца, монолитный бетон, а также кирпич. В некоторых случаях для этих целей используют дерево.

Ствол скважины обязательно должен соответствовать определенным характеристикам

Например, очень важно, чтобы он был герметичным. В противном случае возможно загрязнение питьевой воды осадками и химическими соединениями, которые содержатся в почве

Если нанимать рабочих для копки колодца, то цена будет составлять 1000-2000 руб. за 1 метр

Еще одна часть скважины – оголовок. Данная конструкция располагается над землей и напоминает небольшой домик. Функция этого элемента заключается в защите скважины от низкой температуры в зимний период, а также предохраняет ее от попадания атмосферных осадков.

Оптимальная высота для данного сооружения составляет приблизительно 0,8-0,9 м, а минимальная – 60 см. Строить домик ниже последней величины попросту не имеет смысла, так как он будет вызывать неудобства при эксплуатации. Оголовок состоит из крышки, которая защищает воду в колодце, и подъемного механизма (для ведра). Последний может быть как ручным, так и автоматическим, что зависит от предпочтений хозяев участка.

Место стыковки оголовка со стволом нуждается в организации защитного сооружения из глины. Его называют глиняный замок. Он располагается по периметру и выполняет функцию барьера для сточных и талых вод, которые могут находиться на поверхности почвы. Глубина такого сооружения должна быть ниже, чем уровень промерзания грунта, а ширина – приблизительно 0,5 м.

Оголовок для скважины или колодца размещается над землей

Выбор материала

Построить колодец для канализации своими руками можно из разных материалов. Чаще всего выбирают один из двух вариантов:

• бетонные кольца. Это готовые детали, которые надо лишь установить в подготовленное гнездо и герметизировать. Однако, для монтажа тяжелых деталей понадобится подъемная техника. Кроме того, эти элементы довольно дороги;
• кирпич или натуральный камень. Это удобный вариант, не требующий использования подъемной техники. Для работы со штучными материалам нужны навыки, опыт.

Несмотря на некоторые сложности, большинство резервуаров изготавливают из бетонных колец. Тому есть несколько причин:

• стандартный размер;
• наличие днища и крышки, значительно упрощающих монтаж;
• высокая скорость сборки резервуара.

Единственной проблемой, которая может возникнуть при использовании колец — доставка и разгрузка. Если их уронить, стенки потрескаются или поломаются, детали будут испорчены. При этом, части колец можно соединить, скрепить цементным раствором. Для установки в гнездо можно использовать обычную цепную таль, подвешенную на самодельной треноге. Колодец под канализацию в частном доме, изготовленный из бетонных колец, служит долго и достаточно легко ремонтируется.

Кирпичная кладка требует усилий и времени. Придется организовать подачу материала и раствора в углубление, что довольно опасно — внизу находится человек. Если глубина емкости невелика, значительных проблем не будет, но при строительстве больших резервуаров надо строго соблюдать правила безопасности.

Особенно сложна работа с натуральным камнем. Люди, живущие в регионах с большими запасами этого материала, могут использовать его для любых работ. Однако, для скрепления отдельных блоков нужен специальный раствор, состав которого известен не всем. Кроме того, нужен опыт укладки элементов неправильной формы. Тем не менее, если резервуар, сложенный из натурального камня сделан правильно, его срок службы может составить 100 лет и больше.

Разновидности канализационных колодцев

Прежде чем установить канализационный колодец своими руками, следует детальнее ознакомиться с их основными типами и особенностями монтажа. По функциональному предназначению все канализационные шахты разделяют на пять типов:

1. Смотровые – сооружения, располагающиеся непосредственно над главной трубой отводящей магистрали. Они предназначены для контроля работоспособности канализационной системы. В случае необходимости через смотровые шахты осуществляют очистку труб от засорений. По функциональному назначению смотровые колодцы делят на такие типы:
   • Линейные. Устанавливаются исключительно на прямых участках трубопровода;
   • Узловые. Специальные камеры большого диаметра, которые соединяют отводящую магистраль с несколькими входящими трубами;
   • Контрольные. Могут устанавливать только в местах подключения частной канализации к основной;
   • Поворотные. Монтируются в местах изменения направления трубопровода, что предотвращает гидравлическое сопротивление в системе (поворотный угол между выходящей и входящей трубой должен составлять минимум 90 градусов).

1. Перепадные – шахты, предназначенные для соединения канализационных труб в случае уменьшения глубины канавы под систему отвода сточных вод. Перепадные колодцы имеют достаточно простое устройство с отводом нечистот в нижней части и подводом – в верхней;
2. Поворотные – колодцы небольшого диаметра, которые монтируются исключительно на тех участках водопровода, где необходим резкий поворот сточной магистрали;
3. Фильтрационные – сооружения, которые имеют непростое устройство. Они предназначены для сепарации нечистот и отделения более плотных масс от жидкости. Фильтрационные шахты могут быть как закрытого, так и открытого типа. Первые, по мере наполнения емкости канализационными отходами, плавучие частицы «перенаправляют» в верхние каналы для утилизации мусора. Осадочные слои выводятся через систему труб, подведенных ко дну фильтрационной шахты. А вторые сооружают из перфорированных ЖБ блоков, что позволяет воде быстро уходить в грунт;
4. Накопительные – колодцы, работающие по принципу выгребной ямы. По мере накопления нечистоты извлекают посредством ассенизатора. С помощью спецоборудования канализационные отходы просто откачиваются насосом.

Выпуск канализации

Если не хотите столкнуться с проблемой несоответствия наружной и внутренней систем, то начинать монтаж канализационной системы в доме стоит с работ над выпуском. Выпуск – пограничная часть системы, которая соединяет выход труб из дома (стояк или стояки) с трубой, ведущей к септику.

Выпуск монтируют через толщу фундамента на глубине ниже глубины промерзания грунта (ГПГ), характерной для вашего региона. Можно сделать и выше при условии проведения работ по обеспечению теплоизоляции трубы. Это необходимо для того, чтобы избежать замерзания канализации. О том, чем это чревато, вам могут поведать владельцы загородных домов, которые смогли воспользоваться туалетом лишь в марте – мае, когда трубы оттаяли.

Если об этом не позаботились на этапе возведения фундамента, то необходимо пробить отверстие в фундаменте, достаточное для последующего монтажа отводной трубы с гильзой. Последняя представляет собой не что иное, как обрезок трубы диаметром 130–160 мм, т. е. больше диаметра канализационной трубы. Гильза должна выступать с обеих сторон плиты фундамента не менее чем на 150 мм.

По сути, на этой стадии необходимо сделать отверстие (если оно не предусмотрено) в фундаменте и вставить в него трубу с гильзой

Важно, чтобы диаметр выпускной трубы был не меньше диаметра трубы стояка. Собственно гильза позволяет задать точку уклона трубы к септику: 2 см на каждый метр. Теперь вы примерно представляете, как можно наладить сток из своего дома

Особенности строительства

Работы ведут в такой последовательности:

1. выкапывают котлован. Глубина зависит от того, на какую отметку выйдет проложенная от дома труба. Учитывают, что под септиком устраивается песчаная подушка толщиной 15-20 см. Размеры котлована в плане превосходят габариты септика на 50-80 см в каждую сторону: необходимо для выполнения наружной гидроизоляции;
2. на дне устраивают утрамбованную песчаную подушку указанной толщины. Для качественной трамбовки песок смачивают;
3. если имеются ж/б кольца с днищем, их укладывают прямо на песок. В противном случае сначала заливают бетонную стяжку и после ее созревания устанавливают 1-е кольцо на водостойкий цемент, например, «Аквацемент». Следует убедиться, что 1-е кольцо стоит строго вертикально. При установке с перекосом камера вскоре потеряет герметичность;
4. проложив в канавку на торце кольца пеньковый шнур и обмазав эту часть водостойким цементом, устанавливают 2-й ярус. Рекомендуется применять изделия с замками, препятствующими горизонтальному смещению. Если их нет, кольца скрепляют пластинами на болтах либо скобами. Все отверстия заделывают раствором;
5. тем же способом устанавливают последующие кольца. Камеру строят чуть выше уровня земли, чтобы ее не затопило в дождь и при таянии снега;
6. пробивают перфоратором отверстия и монтируют трубы. Зазор между трубой и стенкой запенивают либо заполняют силиконовым герметиком.

Ко входному отверстию каждой переливной трубы подсоединяют боковым отводом тройник, расположенный вертикально. При такой конструкции всплывшие фракции в следующую камеру не перетекут. Используется именно тройник, а не отвод, чтобы трубу проще было чистить.

Изнутри и снаружи камеру покрывают гидроизоляционным материалом, уделяя особое внимание швам, таковых материалов множество:

• полимер-битумные и полимерные мастики («жидкая резина»);
• рулонные битум-полимерные (рубемаст, стеклопласт и пр.) и ПВХ-мембраны;
• пропитки-гидрофобизаторы (Пенетрон и пр.);
• водостойкие цементы, например, Аквастоп (можно изготовить самостоятельно, добавив в обычный раствор «жидкое стекло»).

В последней камере (дренажный колодец) устраивают щебеночную засыпку толщиной в 1 м. Отсеки накрывают плитой и выполняют обратную засыпку котлована песчано-грунтовой смесью. В отверстия плиты монтируют люки и душники. После этого септик можно эксплуатировать.

Необязательно закапывать канализационную трубу ниже глубины промерзания грунта. Можно разместить ее на глубине 60-80 см и утеплить сверху листами экструдированного пенополистирола (ЭППС). Это влагостойкий теплоизолятор, выдерживающий значительные нагрузки.

Подготовка основания

Чтобы правильно смонтировать канализационную шахту и подключить ее к системе труб, особое внимание нужно уделить обустройству дна котлована. Как правило, для сборки очистных сооружений используют ЖБ колодцы

В отличие от пластика и других материалов, они более долговечны, поскольку не боятся температурных перепадов и воздействия влаги. Однако в случае их монтажа потребуется дополнительная гидроизоляция, о который мы расскажем подробнее, но чуть позже.

Итак, устройство колодца накопительного типа предполагает следующую отделку дна котлована:

1. Слоем в 15-20 см засыпают мелкофракционную щебенку или гравий;
2. После этого минеральную подушку заливают бетонным раствором;
3. Чтобы вода из системы уходила самотеком, нужно сделать небольшой уклон днища в сторону отводящей трубы.

Виды колодцев для канализационных систем

Прежде чем разбираться, как сделать канализационный колодец, необходимо выяснить какие виды этих сооружений потребуется включить в схему.

В систему могут входить колодцы следующих видов:

• Перепадный;
• Смотровой;
• Поворотный;
• Накопительный;
• Фильтрационный.

Нередко случается и так, что одно сооружение строится для одновременного выполнения нескольких функций.

Как правило, устройство канализационного колодца состоит из рабочей камеры и горловины, прикрытой люком. Какие же особенности конструкции имеют отдельные виды этих сооружение?

Если трубопровод канализации достаточно длинный, то не обойтись без оборудования смотровых колодцев. Их функции – обеспечение наблюдения за системой и удобства прочистки в случае засора.

Поворотный колодец монтируется в том случае, если невозможно обеспечить прямолинейное расположение трубопровода. На месте поворота трубы устанавливают такой колодец, который одновременно может использоваться, как смотровой.
