Технология монтажа провода СИП-3 на опорах ВЛ 6-10кв.

Введение по установке РДИП

Воздушная линия > Установка длинно-искровых разрядников РДИП на ВЛЗ-10кВ УСТАНОВКА ДЛИННО-ИСКРОВЫХ РАЗРЯДНИКОВ ТИПА РДИП-10 НА ОПОРАХ ВЛ 10 KBС ЗАЩИЩЕННЫМИ ПРОВОДАМИ.Шифр 23.0067

Пояснительная записка 23.0067-ПЗ

1. Общая часть 1.1. Проект установки длинно-искровых разрядников типа РДИП-10 на опорах ВЛ 10 кВ с защищенными проводами разработан ОАО «РОСЭП» по договору от 26.09.2003 № 415 с ОАО «НПО Стример».1.2. В процессе эксплуатации ВЛ 6-10 кВ выявлены недостатки дугозащитных устройств типа SE20.1 и SE20.2 фирмы ENSTO (Финляндия).В частности, при прохождении ВЛЗ в лесистой местности при гололедообразовании или налипании снега ветви деревьев под тяжестью льда (снега) могут опускаться и перекрывать участки таких устройств, не имеющих изоляционного покрытия, и приводить к отключению линий.Кроме того, неоднократные межфазные замыкания при использовании устройств типа SE 20.1 и SE 20.2 могут привести к повреждению оборудования подстанций.1.3. В целях улучшения грозозащиты ВЛ 6-10 кВ с защищенными проводами научно-техническим советом ОАО РАО «ЕЭС России» от 24.03.2000 признано перспективным применение длинно-искровых разрядников (РДИП), основанных на принципе удлинения пути импульсного перекрытия для снижения вероятности перехода импульсного перекрытия в силовую дугу.1.4. Департамент научно-технической политики и международного сотрудничества и Департамент электрических сетей ОАО «ФСК ЕЭС» в информационном письме ИП-О2-2003(Э) от 25.04.2003 для повышения эксплуатационной надежности ВЛЗ 6-10 кВ рекомендовали устанавливать длинно-искровые разрядники петлевого типа (РДИП).2. Указания но применению 2.1. В данном проекте разработаны различные схемы креплений на промежуточных и анкерно-угловых опорах ВЛ длинно-искровых разрядников РДИП-10-4-УХЛ1 по ТУ 3414-023-45533350-2002 в следующих проектах:- Одноцепные железобетонные опоры со стойками С112, СВ110 и СВ105 ВЛ 10 кВ с защищенными проводами Шифр Л56-97.- Двухцепвые железобетонные опоры со стойками С112, СВ110 и СВ164 ВЛ 10 кВ с защищенными проводами Шифр Л57-97.- Железобетонные опоры для совместной подвески защищенных проводов ВЛ 10 кВ и самонесущих изолированных проводов одноцепной ВЛ 0,4 кВ. Шифр 19.0157.- Железобетонные опоры для совместной подвески защищенных проводов ВЛ 10 кВ и самонесущих изолированных проводов двух цепной ВЛ 0,4 кВ. Шифр 20.0027.- Переходные железобетонные опоры ВЛ 10 кВ с защищенными проводами. Шифр 21.0050.2.2. Для каждой опоры, разработанной в указанных проектах (п.2.1), даны указания по применению конкретного типа крепления РДИП-10 (документ 23.0067-05 и др.).2 3 На опорах одноцепной ВЛЗ 10 кВ устанавливается один разрядник РДИП-10, на опорах двухцепной ВЛЗ 10 кВ — два разрядника РДИП-10 (документ 23 0067-01); разрядники устанавливаются поочередно на фазахА, В, С, А и т.д.2.4. Перечень изделий на все крепления дан в документе 23.0067-04.2.5. Общий вид и спецификации для восьми типов креплений (Р1…Р8) даны на чертежах данного проекта.2.6. Рабочие чертежи траверс для креплений Р2 и Р5 даны в документах 23.0067-20 и 23.0067-21.2.7. Область применения разрядников РДИП-10 должна соответствовать требованиям ТУ 3414-023-45533350-2002.2.8. Вопрос применения РДИП-10 на ВЛЗ 10 кВ в акционерных обществах «Краснодарэнерго», «Ставропольэнерго», Ростовэнерго», «Астраханьэнерго» и «Волгоградэнерго» решается на местах с учетом распространения крупных птиц (орлов и др.) в зоне строительства ВЛ.

Схемы размещении длинно-искровых разрядников РДИП-10 на одноцепной и цвухцепной ВЛЗ-10 кВ 23.0067-01

Схема размещения длинно-искровых разрядников РДИП-10 на одноцепной ВЛЗ 10 кВ.

Схема размещения длинно-искровых разрядников РДИП-10 на двухцепной ВЛЗ 10 кВ.

Все страницы раздела наWebsorВведение Установка разрядника РДИП-10 на опоре ВЛЗ-10кВ и схемы их крепления Подбор типов крепления на опоры по различным проектам Установка разрядника РДИП-10 на опорах различного типа Траверсы для монтажа разрядника РДИП-10

Марка СИП-2 и СИП-2А

Кабель СИП-2 отличается от предыдущей модели только обязательным нанесением защитной оболочки на нулевую жилу. Сам изолятор обеспечивает улучшенные защитные свойства за счет повышенной прочности.

Обозначение СИП-2А в настоящее время не используется. На начальных этапах производства кабелей это название применялось для обозначения продукции с изолированной нулевой жилой. Теперь для указания на несущий провод с голой или покрытой обычной изоляцией нулевой жилой применяются аббревиатуры СИП-1 или 1А. Покрытый улучшенной защитой кабель принято маркировать только как СИП-2.

Также встречаются еще два частных обозначения для продукции, изготовленной вне территории РФ:

• СИП-2F, оснащенный несущей жилой из многожильного алюминиевого провода (без стальной вставки);
• СИП-2AF, имеющий конструкцию без несущей жилы.

Конструкция кабелей СИП-2 и СИП-2А

Кабель состоит из многожильных токонесущих проводников и дополнительной несущей жилы. За счет расширения ассортимента сечений до 240 мм2, провод применяется в линиях электропередач с рабочим током до 515 А. Встречаются кабели с полностью алюминиевой изолированной многопроволочной несущей жилой, а также со стальной вставкой.

Примеры обозначений:

• СИП-2 3*16+1*54.6 — провод СИП второй категории, имеет изолированный нулевой сердечник и три токонесущие жилы с сечениями 54,6 и 16 мм2 соответственно;
• СИП-2 4*50 — кабель, имеющий следующие параметры — четыре жилы по 50 мм2, несущего проводника в конструкции не предусмотрено (типичный пример не соответствующего ГОСТ 31946-2012 изделия).

На фото хорошо видна разница в конструкции СИП-1 и СИП-2.

Особенности кабелей СИП-1 и 2

Особенности кабелей СИП-2 и СИП-2А

Конструктивными особенностями кабеля СИП второй модели являются:

• обязательный слой изоляции на несущей жиле;
• использование в качестве защитной оболочки особо прочного сшитого светостабилизированного полиэтилена толщиной до 1,7 мм.

Применяемый для оболочки кабелей СИП-2 полиэтилен является экологически безопасным и не выделяет вредных веществ в атмосферу при длительной эксплуатации.

Область применения кабелей СИП-2 и СИП-2А

Провод монтируется на линиях электропередач с напряжением до 1000 В, а также применяется для выполнения отводов для жилых и промышленных зданий. Кабель может использоваться в различных климатических зонах, в том числе и в условиях соленого морского воздуха.

Применение

Кабель используется при монтаже воздушных ЛЭП. Кабель передает и распределяет электрическую энергию между потребителями, параметры переменного тока в сети должны соответствовать характеристикам 20 кВ (35 кВ максимум), 50 Гц. Прокладка ведется в районах с умеренным, холодным и тропическим климатом на территории промышленных и морских участков (морское побережье, берег соленого озера, площади с засоленным песком).

Проводник используется при устройстве участков трасс, ответвлений и отпаек в условиях соблюдения правил распределения напряжения. Провод самонесущий СИП-3 может монтироваться в городской черте, сельской местности, незаселенных участках, где требуется прокладка магистралей значительной протяженности с минимальными потерями напряжения. Благодаря возможности монтажа на опорах, установленных на большом расстоянии друг от друга, кабель прокладывают над историческими и архитектурными памятниками. Это не нарушает общей композиции.

Провод применим только для подключения первой категории потребителей. За счет возможности подбора требуемого сечения достигается сокращение материальных затрат на возведение дополнительных подстанций.

Условия прокладки

Прокладка провода не требует особых навыков. С помощью арматуры для монтажа СИП с этим справится практически любой человек, ознакомившись с правилами.

Предоставим поверхностный обзор монтажа самонесущего изолированного провода. На опоре специальными металлическими скрепами устанавливаются крепления для анкеров, которые будут держать специальные зажимы. Заводится СИП на опоры методом протяжки, предварительно на столбах устанавливают раскатные ролики, с защитным слоем пластика, предотвращающие порчу изоляции протягиваемого кабеля и заблаговременно заведенным канатом-лидером его растягивают, сматывая с катушки.

При монтаже нужно избегать волочения по земле и веткам деревьев. С помощью динамометра устанавливают допустимое натяжение линии. После этого провод фиксируют в пролетах. Стыковка и отвод линии производится герметичными зажимами. Электрический контакт осуществляется прокалыванием защитного слоя шипами. Подключение может осуществляться под напряжением, конструкция прокалывающего зажима позволяет производить данную процедуру безопасно.

Подробно процесс монтажа провода СИП рассмотрен на видео ниже:

Обзор монтажных работ

Как крепить провод СИП к дому

На смену неизолированным алюминиевым многожильным проводам, которыми ранее выполнялось подключение электросети к потребителю, пришли провода СИП. СИП – самонесущий изолированный провод. В сравнении с “предшественником” он обладает рядом преимуществ:

• снижает стоимость и увеличивает скорость монтажа
• повышает безопасность эксплуатации электросетей. Провода не схлестываются, создавая короткие замыкания.
• широкий диапазон применения. От присоединения абонентов на 220/380 Вт до устройства линий на 35кВт
• имеют большое разнообразие конструкций для разных задач
• провода противостоят ледообразованию
• использование универсального крепежа для СИП
• широкий диапазон рабочих характеристик. Температура – от -60 град. С до +50 град. С. Срок эксплуатации – 45 лет.

Ниже мы рассмотрим пример крепления СИП к дому. Однозначно, такую работу должны выполнять только сертифицированные электрики и цель данной статьи познакомить читателя с необходимой арматурой и способом крепления. Владея такой информацией вы можете не только проконтролировать электрика, но и подсказать что-то полезное. Правильный крепеж СИП – это ваша безопасность.

Для подсоединения к дому электрической сети потребуются:

1. Кронштейн (крюк) – 2 шт.
2. Натяжной зажим – 2 шт.
3. Прокалывающий зажим – 2 шт.
4. Кронштейн крепления провода СИП к фасаду – зависит от расстояния между точкой подвода и местом ввода в дом. Устанавливаются через каждые 70 см.
5. Бандажная лента.
6. Собственно, сам провод СИП 2х16

Соединение СИП-3 в пролете

Для соединения проводов СИП-3 в пролете можно применять несколько видов гильз. Например обжимные соединители от фирмы Niled — MJRP.

На изолированных линиях низкого напряжения ВЛИ-0,4кв применяются аналогичные соединительные гильзы MJPT или ГСИ-Н.

Для монтажа обжимного соединителя вам обязательно понадобится механический или гидравлический пресс со специальными матрицами E173 и E215.

Чтобы обеспечить надежную герметизацию соединения, необходимо выполнить обжатие крайних поясков гильзы, имеющих металлические кольца.

Характеристики соединительных гильз:

Niled MJRP
Sicam MJPT G28

Если у вас нет в наличии пресса, изолированные провода в пролете можно соединить еще одним способом. Особенно он распространен при оперативном аварийном ремонте в случае обрыва СИП-3.

Для этого применяются соединительные зажимы цангового типа — MHV. Для них не требуется пресс.

Соединяемые концы провода по очереди зачищают от изоляции на длину чуть меньше половины длины зажима.

После этого вставляют до упора в цанговый зажим и с помощью двух стандартных рожковых гаечных ключей затягивают соответствующую гайку-колпачок. Затяжка происходит до момента отрыва цанг внутри зажима.

Этот момент должен сопровождаться характерным щелчком.

Характеристики цанговых зажимов для ВЛЗ:

При монтаже на защищенном проводе ВЛЗ-6-10кв цанговые зажимы должны устанавливаться в комплекте с надвижными или термоусаживаемыми чехлами. Причем здесь нужно использовать высоковольтные толстостенные термотрубки.

Не забудьте перед соединением проводов, предварительно одеть термоусадку на сам СИП-3. И только потом осуществлять их гильзование.

После срыва, термоусаживаемый чехол надвигают на затянутый зажим и с помощью газовой горелки разогревают трубку, постепенно смещая зону разогрева от середины к краям.

Что такое ретро проводка?

По сути дела, это способ прокладки силовых кабелей в жилых помещениях. Характерные черты этого метода – скрученные между собой одножильные провода, которые крепятся прямо на стены и потолок при помощи специальных роликов (изоляторов). Следует отметить, что во времена наших дедушек и бабушек таким образом проводку монтировали повсюду. Это были невзрачные провода и простенькие изоляторы. Но кто тогда думал об эстетической привлекательности, главное, чтобы работало.

В наше время все кардинально изменилось: изготавливаются разнообразные провода, изоляторы, выключатели всевозможных цветов, форм и размеров. Но по причине «новизны» электропроводка в стиле ретро сейчас является символом роскоши, так как расценки на комплектующие пока еще «кусаются». Далее мы поподробнее остановимся на этих и других нюансах.

Комплектующие для ретро проводки.

Раскатка провода СИП-3

На начальной анкерной опоре закрепляется силовой ролик немного другой конструкции с бандажной лентой. Если на промежуточных траверсах нет петель или крюка за который можно было бы подвесить ролик, то везде применяют девайсы с бандажной лентой.

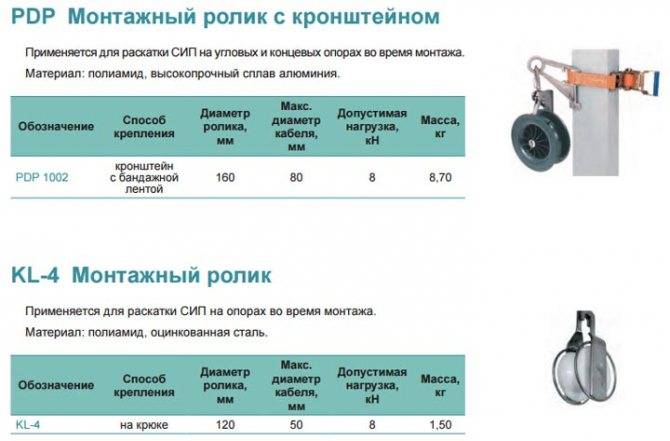

Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, КВТ:

EnstoSicamNiledКВТ

Ensto

Sicam

Niled

КВТ

Перед самой первой опорой на кабельной тележке или на кабельном домкрате устанавливается барабан с проводом СИП-3.

Раскатка с барабана должна выполняться так, чтобы исключить касание провода земли и стоек опор. Для этого применяется канат-лидер. Он должен быть изготовлен из синтетического троса минимальным диаметром 6мм.

На стандартный барабан от Ensto ST204.2060-0030 легко помещается 1100м такого троса.

Основные требования которые предъявляются к канату:

высокая механическая разрывная нагрузка

низкая подверженность растяжению

стойкость к ультрафиолету и влаге

диэлектрик

Если длина троса недостаточна, то его можно срастить между собой специальными соединительными скобами.

На конечной анкерной опоре закрепляют мотолебедку ST204. На нее ставят барабан с канат-лидером.

Мотолебедка обеспечивает удобство монтажа, в несколько раз сокращает общее время работы.

Портативная раскаточная машинка устанавливается при помощи ленточного или цепного бандажного устройства.

Трос-лидер сначала протягивают через монтажный ролик на конечной опоре, а затем последовательно через промежуточные опоры, протаскивая его по желобам штыревых изоляторов.

Протянутый через весь анкерный участок канат с помощью монтажного чулка соединяют с проводом. Канат-лидер просто связывается компактным узлом прямо к петле монтажного чулка. При этом, в отличии от проводов низкого напряжения СИП-4, вертлюг для СИП-3 применять не нужно.

Край чулка заматывают витками изоленты, чтобы предотвратить его сползание.

Один из монтажников по рации, дает команду другому, управляющему мотолебедкой, на ее включение. Он также должен постоянно следить за прохождением узла соединения троса с проводом вдоль всей линии. А при застревании провода моментально дать команду остановить лебедку.

Протягивать провод СИП нужно равномерно, без рывков, со скоростью менее 5км/ч. При раскатке нельзя допускать касание проводом земли и стоек опор.

Монтаж СИП по деревянным стенам и сайдингу

А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?

Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.

Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.

Данный вариант широко распространен, но имеет как преимущества, так и недостатки.

Плюсы:

• вся конструкция выглядит более эстетично
• вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
• обеспечивается дополнительная механическая защита

Недостатки:

• лишние затраты на металлорукав и крепления к нему
• как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
• помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения

При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток. Что может привести к повреждению изоляции.

Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.

У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.

Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.

Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий

Подробнее о таких марках и их характеристиках можно ознакомиться в статье «Марки СИП проводов — отличия, характеристики».

Воздушные линии

Формируются воздушные линии

по согласованному проекту с использованием:

• проводов;
• траверс;
• арматуры;
• опор;
• изоляторов;
• разрядников;
• грозозащитных тросов;
• секционирующих устройств;
• вспомогательного оборудования;
• систем заземления.

В проектировании ВЛ важными являются практически все моменты: подбор кабельной продукции, выбор места установки опор и трассы прохождения проектируемой линии, выбор типа опор, конструктивной разновидности столбов, расчет длины провесов, учет подготовки фундамента под опоры.

После строительства линий требуется выполнить подключение проводов к вводам в подстанции, распределительные устройства, здания к установленным токоприемникам. Мы обязательно учитываем данные мероприятия и осуществляем каждый этап.

Больше фото здесь

«Монтаж трансформаторной подстанции 160 кВт в Новой Москве.»

149 кВТ Подробнее

«Электроснабжение складских корпусов. Новое технологическое присоединение к сетям ПАО «МОЭСК»»

200 кВТ Подробнее

Монтаж кронштейна на фасад

Порядок установки кронштейна на стену заключается в следующем:

прикладываете кронштейн к поверхности и отмечаете карандашом метки крепежных отверстий

Строго соблюдайте минимальный отступ от угла дома. Он должен быть минимум 100мм.

Иначе крепеж вырвет вместе с куском стены при сильных ветровых нагрузках.

просверливаете отверстия на необходимую глубину, согласно подобранным анкер болтам

Предварительно позаботьтесь об инструменте. Очевидно что вам понадобится перфоратор. Он должен быть либо аккумуляторный, либо придется использовать генератор и переноску.

далее забиваете молотком дюбеля в отверстия

устанавливаете и закрепляете кронштейн

Если у вас каркасный дом, обязательно учитывайте расположение внутренних стоек. Кронштейн нужно закреплять к стойке или угловому брусу через болтовое соединение или анкерными глухарями под ключ.

Поэтому рекомендую закреплять кронштейн самостоятельно, а энергетикам доверить монтаж СИП от опоры.

Натяжение провода СИП

Когда СИП-3 прошел через последний силовой монтажный ролик на концевой анкерной опоре, мотолебедку стопорят. Конец провода закрепляется в анкерном клиновом зажиме, например DN Rpi или SO255.

Технические характеристики и марки анкерных зажимов от Ensto, Sicam, Niled:

Прокалывающий зажим для электрического соединения тросовой петли с проводом, устанавливают позже, после окончательного натяжения линии.

Монтер на опоре снимает провод с монтажного ролика и разбирает узел соединения с канат-лидером. Теперь необходимо вытянуть и одновременно отрегулировать натяжение провода. Выполнять это следует с обязательным применением динамометра в соответствии с монтажными таблицами. Скачать можно отсюда (со страницы 13).

Способ регулировки натяжения СИП без динамометра, ориентируясь только по стрелам провеса, является не совсем корректным.

Погрешность при этом может достигать значительных величин. Все будет зависеть не от приборов, а от глазомера конкретного монтера. Человеческий фактор здесь будет играть значительную роль, что совсем не правильно.

Провод необходимо натягивать ручной лебедкой со стороны кабельного барабана.

Для этого с барабана сматывают немного провода, закрепляют на нем монтажный захват лягушку, к которому в свою очередь прикрепляют динамометр. А уже к нему цепляется крюк ручной лебедки.

Другой крюк лебедки зацепляют к надежному якорю на земле. В качестве него можно использовать бампер грузового автомобиля.

Далее производится выравнивание стрел провеса во всех пролетах и их сверка с расчетными в проекте.

После натягивания СИП-3, электрик на опоре производит анкерное крепление провода клиновым зажимом.

После чего сразу устанавливает ответвительный прокалывающий зажим с тросиком для вывода электрического потенциала провода на корпус зажима. Делается это для снижения уровня радиопомех создаваемых ВЛЗ и для исключения повреждения изоляции самого СИП.

После этого можно обрезать провод на опоре в нужном месте, оставив необходимый запас и петлю для дальнейшего соединения или подключения с другим СИП-3, либо ВЛ, КЛ 6-10кв.

Раскатка и натяжение второго и третьего проводов проводится аналогичным образом.

Крепление вводного СИП к фасаду

Прежде чем вести СИП по фасаду, его перво-наперво нужно как-то закрепить в самой первой точке на стене, где и будет производиться ответвление. Что для этого нужно знать и какой материал потребуется?

Ну во-первых, старайтесь никогда не крепить натяжной кронштейн на боковую стену. Используйте фасад. Объясняется это нашими зимними условиями эксплуатации — сходом с крыши снега, свисающими сосульками.

В один прекрасный момент это может попросту перебить СИП.

Замерьте минимальную высоту от поверхности земли до того места, где будет крепиться ввод. Для СИП она должна быть не менее 2,5м. Если высота получается меньше, необходимо устанавливать трубостойку как для воздушных линий.

Далее проверьте расстояние от опоры ЛЭП до точки крепления провода на стене дома. Оно должно быть не более 25 метров.

Если это расстояние больше, то придется устанавливать дополнительную подставную опору. Будьте внимательны, сетевая организация ведет ЛЭП только до границы своей ответственности и вашего участка.

Если монтируете шкаф учета со счетчиком на отпаечной опоре основной линии, а не на фасаде или подставной опоре, то от нее тянуть СИП и ставить дополнительную опору, будет вашей головной болью.

Также придется ставить дополнительную опору, когда не обеспечивается габарит в 5 метров над дорогой, даже если от столба до дома менее 25м.

Итоговые советы

Мы рассмотрели все нюансы организации проводки в ретростиле. Ее можно проложить в деревянном загородном доме, и современной каменной многоэтажке.

Главное отличие от традиционных способов укладки — нет возможности откатить назад и все переделать. Если вы неправильно протянули кабель в бетонной стене — штробим заново, штукатурим и клеим обои. На деревянной стене так не получится. Любой вкрученный шуруп должен остаться там навсегда, иначе дыру ничем не замажешь. Поэтому перед началом работ по монтажу, необходимо с особой тщательностью распланировать укладку, и разметить трассы проводов.

Разумеется, любая электропроводка организуется с перспективой развития. Поэтому поговорка «Семь раз отмерь — один отрежь!» — в нашем случае особенно актуальна.
