Выбор кабеля
Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.
| Сечение провода (кв.мм) | Сила тока (А) | Мощность (Вт) | Номинал автомата |
| 1,5 | 15 | 3300 | 16 |
| 2,5 | 21 | 4600 | 20 |
| 4 | 27 | 5900 | 25 |
| 6 | 34 | 7400 | 32 |
У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.
Упрощенная формула мощности
Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.
Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)
Необжатый провод с гильзой
Подготовка схемы
Для формирования будущей электрической схемы необязательно выдерживать правила черчения. Она необходима для четкого отражения разводки электрики по помещению, а также мест соединения отдельных компонентов. Также отображается расположение светильников, розеток и выключателей.
При желании можно изобразить прямоугольник произвольной формы, который будет обозначать распредкоробку. Провода начертить в виде простой линии, а места их соединения и подключения обозначить точкой. Желательно использовать два цвета. Одним выделить фазный, а другим нулевой провод. Также можно сразу пронумеровать все участки будущей схемы, перенеся маркировку на приготовленные кабеля. Это поможет облегчить процесс монтажа и минимизировать вероятность ошибки.

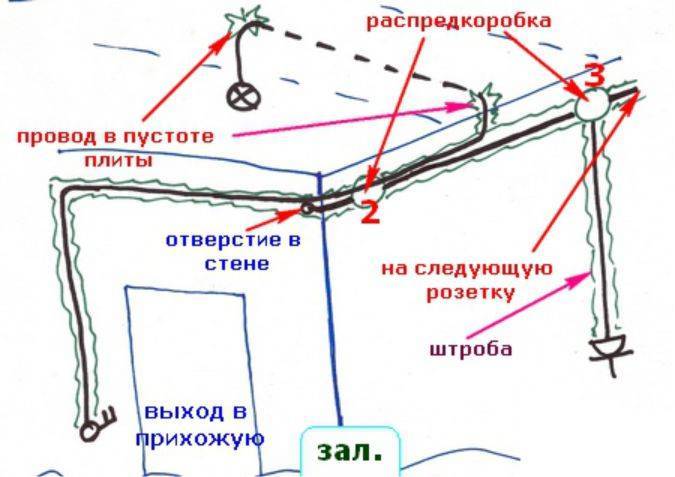

Схема устройства проводки в потолке
Составленную схему рекомендуется сохранить. При возникновении необходимости в устранении какого-либо недостатка с ее помощью можно быстро определиться с требуемыми действиями.

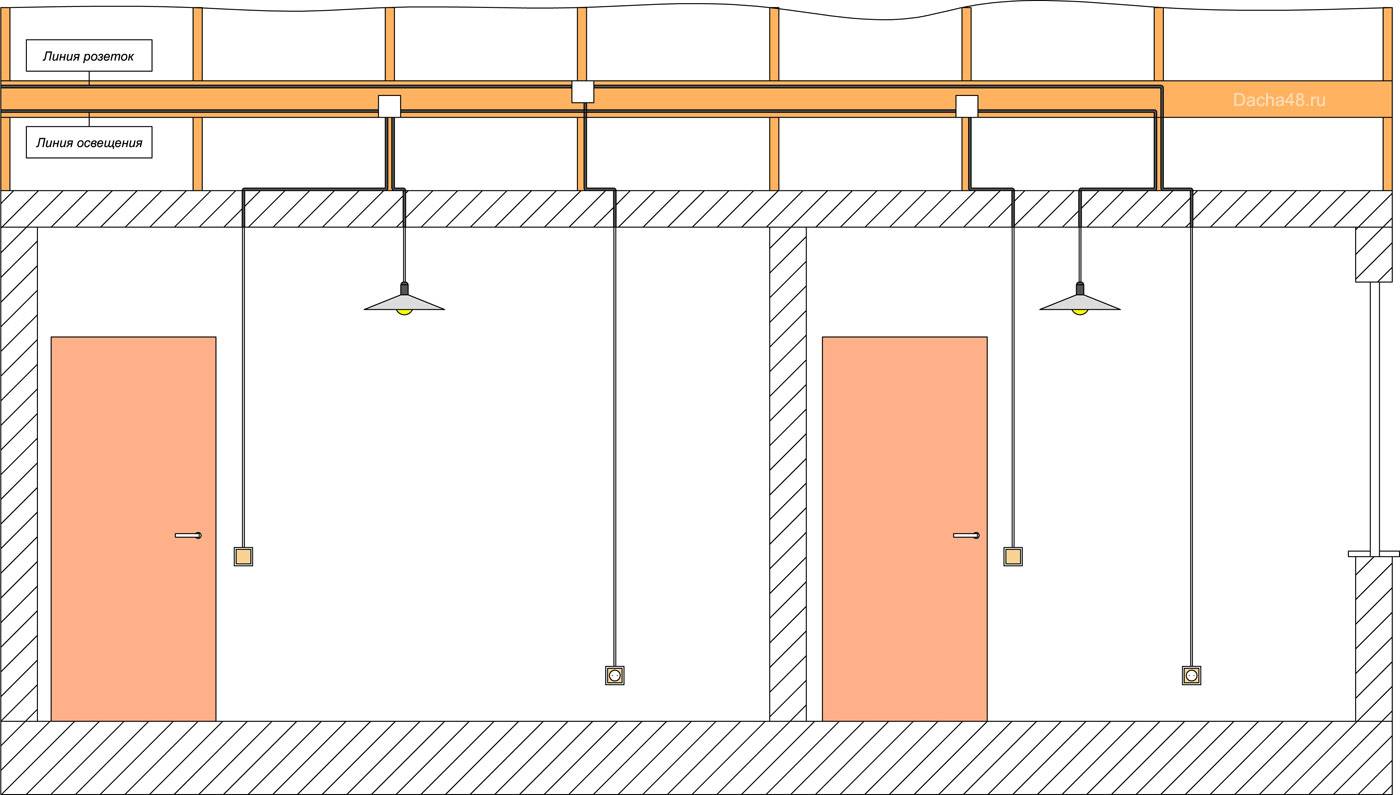

Монтаж на деревянных перекрытиях
Чтобы закрепить кабель на деревянной поверхности потолка, нужно предварительно протянуть его по стальной трубе – эта мера предназначена для защиты от возгорания. Диаметр трубки зависит от диаметра проводки. Если позволяют размеры трубы, в ней можно протянуть несколько кабелей.
Здесь потребуются распределительные коробки из негорючих материалов (в идеале – металла). Внутренние поверхности обрабатывают изоляционными материалами, чтобы исключить возможный контакт кабеля со стенками коробки.
Порядок действий:
- Схему переносят на поверхности, отмечая линии, по которым будет проходить электрика.
- Устанавливают распределительные коробки.
- Нарезают металлические трубы на отрезки нужной длины. Крепят их к потолку.
- Отдельные элементы сваривают в единую конструкцию.
- Прокладывают по трубам кабель, используя протяжку.
- Выводят проводку в распределительную коробку, оставляя концы длиной около 20 см.
- Соединяют жилы проводки, изолируют, заземляют.
- Проверяют систему.
Монтаж с уже установленными листами гипсокартона
Бывают случаи, что стены уже зашиты гипсокартоном, но требуется добавить несколько розеток или выключатель. Демонтировать материал нет желания. Но как быть?
- Взять тяжелую гайку и пропустить в нее нитку;
- В том месте, где будет стоять розетка, сделать круглое отверстие;
- С потолочной поверхности над проделанной новой канавкой опустить нитку;
- Гайку, служащую, как грузик, опустить до уровня выполненного отверстия;
- Кабель закрепить на конце нитки при помощи изолирующей ленты;
- Нитку тянуть до тех пор, пока провод с изолентой не покажется снаружи.
Но чтобы не тратить на этот процесс время, лучше сразу просчитать требуемое количество точек для электрических элементов, чтобы заранее выполнить отверстия.
Роль мощности, потребляемой приборами при выборе сечения провода
Итак, известная мощность каждого электроприбора в доме, известное количество осветительных приборов и точек освещения позволяют посчитать суммарную употребляемую мощность. Это не точная сумма, так как большинство значений для мощностей различных приборов являются усредненными. Поэтому к этой цифре стоит сразу добавить 5 % от ее значения.
Усредненные показания мощностей для распространенных электроприборов
| Потребитель | Мощность, Вт |
| Телевизор | 300 |
| Принтер | 500 |
| Компьютер | 500 |
| Фен для волос | 1200 |
| Утюг | 1700 |
| Электрочайник | 1200 |
| Тостер | 800 |
| Обогреватель | 1500 |
| Микроволновая печь | 1400 |
| Духовка | 2000 |
| Холодильник | 600 |
| Стиральная машина | 2500 |
| Электроплита | 2000 |
| Освещение | 2000 |
| Проточный водонагреватель | 5000 |
| Бойлер | 1500 |
| Дрель | 800 |
| Перфоратор | 1200 |
| Сварочный аппарат | 2300 |
| Газонокосилка | 1500 |
| Насос водяной | 1000 |
И многие считают, что этого достаточно для подбора почти стандартных вариантов медного кабеля:
- сечение 0,5 мм2 для проводов на освещения точечных светильников;
- сечение 1,5 мм2 для проводов освещения для люстр;
- сечение 2,5 мм2 для всех розеток.
На уровне бытового использования электричества такая схема смотрится вполне приемлемой. Пока на кухне одновременно не решил включиться холодильник и электрический чайник, в то время как вы там же смотрели телевизор. Такой же неприятный сюрприз настигает вас, когда вы включаете в одну розетку кофеварку, стиральную машинку и микроволновку.
Не пропустите: Цементно-песчаная полусухая стяжка, связанная с перекрытием
Мощность электроприборов конечно полезная и очень важная характеристика, а главное она информативная. По ней и о расходе электричества можно судить, и о качестве работы прибора. Но мощность при выборе сечения провода электропроводки играет скорей роль посредника.
Общая таблица для выбора сечения кабеля по мощности
| Сечение токопроводящей жилы, мм | Напряжение, 220 В | Напряжение 380 В | ||
| ток, А | мощность, кВт | ток, А | мощность кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
Таблица выбора сечения кабеля для открытой проводки
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощн.кВт | Ток | Мощн.кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | 11 | 2,4 | — | — | — | — |
| 0,75 | 15 | 3,3 | — | — | — | — |
| 1 | 17 | 3,7 | 6,4 | — | — | — |
| 1,5 | 23 | 5 | 8,7 | — | — | — |
| 2 | 26 | 5,7 | 9,8 | 21 | 4,6 | 7,9 |
| 2,5 | 30 | 6,6 | 11 | 24 | 5,2 | 9,1 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 |
| 5 | 50 | 11 | 19 | 39 | 8,5 | 14 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 |
При использовании скрытой проводки необходимо выбирать провод с сечением на 25-30% больше, так как опасность возгорания увеличивается из-за быстрого его нагрева. Если по каналу проходит несколько токоведущих линий, то можно сечение увеличить и на все 40%.
Таблица выбора сечения кабеля для закрытой электропроводки (в кабель-канале, трубе)
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощн.кВт | Ток | Мощн.кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | — | — | — | — | — | — |
| 0,75 | — | — | — | — | — | — |
| 1 | 14 | 3 | 5,3 | — | — | — |
| 1,5 | 15 | 3,3 | 5,7 | — | — | — |
| 2 | 19 | 4,1 | 7,2 | 14 | 3 | 5,3 |
| 2,5 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6 |
| 4 | 27 | 5,9 | 10 | 21 | 4,6 | 7,9 |
| 5 | 34 | 7,4 | 12 | 26 | 5,7 | 9,8 |
| 10 | 50 | 11 | 19 | 38 | 8,3 | 14 |
| 16 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 135 | 29 | 51 | 75 | 16 | 28 |
Все подобные таблицы содержат показатели мощности, но более важен показатель силы тока. Суммарную мощность достаточно легко посчитать, поэтому она и назначена “эталонным критерием”. Но максимальное значение употребляемого нагрузкой тока более важный показатель, и именно по нему нужно корректно выбирать сечение провода.
Разводка проводов открытого типа
Такой способ используется в том случае, когда нет возможности протянуть кабель по внутренним пустотам плиты. Открытая прокладка подразумевает закрепление коммуникаций с внешней стороны. Монтаж можно выполнить самостоятельно без особых проблем, но следует учитывать, что потолок в этом случае выглядит не очень привлекательно. По этой причине открытая разводка чаще используется в складских и промышленных помещениях. Установка в жилом помещении возможна при последующей маскировке подвесными потолочными системами.
Наружная разводка своими руками, включая электропроводку под натяжным потолком, выполняется по следующей схеме:
- Делают разметку расположения электрического кабеля на потолке.
- Согласно разметке сверлят отверстия с помощью перфоратора глубиной около 5 см, выдерживая между ними расстояние примерно 50 см.
- Кабель тщательно выпрямляют, стараясь удалить все волны.
- Перед тем как крепить проводку к потолку, провод вставляют в дюбель-елочку и втыкают последний в отверстие в потолке. При необходимости дюбель подбивают молотком.
- Проделывают подобные действия по всей длине кабеля.
При решении вопроса, как закрепить кабель на потолке, вместо дюбелей можно использовать специальные стяжки под шуруп. В этом случае провод фиксируется следующим образом:
- По потолку проводят линию согласно расположению кабеля и с небольшим шагом сверлят отверстия.
- Прежде чем крепить провода к потолку, каждое отверстие вставляют простой пластиковый дюбель, в который забивают шуруп с петлей стяжки.
- После установки дюбелей по всей длине кабель подвязывают стяжками.
- Концы стяжки можно в дальнейшем обрезать.
Укладка проводов в штробы
Если рассматривать правовую сторону, то штробление плит перекрытия строго запрещено строительными нормами и правилами, так как подобные операции ослабляют плиту и могут стать причиной аварии. Штробы можно делать только в штукатурном слое.
Укладка электропроводки по потолку в квартире в штробы выполняется с помощью болгарки с отрезным диском по бетону, молотка и монтажных скоб. Процесс подразумевает следующие действия:
- На стенах и потолке делают отметки расположения электропроводки.
- С помощью болгарки разрезают слой штукатурки на глубину до 2 см. Чтобы готовое углубление имело треугольную форму, болгарку следует держать под небольшим углом.
- Кабель выпрямляют и укладывают в полученные углубления.
- Крепление провода к потолку осуществляют с помощью скоб по бетону.
- В завершении монтажных работ свободное пространство в штробе заполняют штукатурным составом.
Проводка по полу или потолку: какая лучше
Прокладка проводки по полу более трудоемкая, чем прокладка по потолку. Однако, такая конструкция обладает рядом преимуществ. Прежде всего, кабеля будут надежно спрятаны и защищены от воздействия коррозии. Кроме того, исключается риск повреждения проводки во время монтажных работ.
Алгоритм скрытого монтажа электропроводки:
- Сначала производится разводка проводов от электрического щита.
- Проделайте в стенах штробы.
- Установите лаги на бетонное основание.
- Протяните провода в специальном защитном канале.
- Заземлите кабель-канал.
- Подведите провода к распределительной коробке.
- Зафиксируйте кабель-каналы в штробе.
Что такое натяжной потолок
Данный вид потолков, воистину, можно признать самым ярким и красивым из всех видов потолочный материалов. Мало того, что это нереально красиво, это еще и самый практичный способ из всех. Все дело в том, что материал, из которого он изготовлен, это — ПВХ-пленка, она не боится ни влаги, ни плесени. С течением времени ее физические свойства практически не изменяются, она не лопается и не трескается.
Самое приятное то, что ее можно мыть! Некоторые люди отказываются от установки таких потолков из-за бытующего мнения, что его легко порвать, нечаянно зацепив. Хочу вас утешить, это не так. Разве что вы не зацепите ее острым куском арматуры. Но, я думаю, мало кто из нас размахивает дома такими предметами.
Данный вид потолков идеальный вариант для людей, живущих на последних этажах многоквартирных домов. Таким потолкам утечки не страшны, небольшую утечку вы и не заметите. Кроме того, такому виду отделки практически не страшен даже сильный потоп от ваших соседей.
Все, что с ним происходит в таком случае — вода собирается в мешок, вытягивает пленку и висит как огромная капля. Но жидкость легко дренируется через отверстие для люстры, а вытянувшаяся пленка просто возвращает свою упругость, после того, как ее разогреют строительным феном.
В общем, не потолок, а мечта. Остается разобраться с тем, как выполнить монтаж проводки.
Монтаж электропроводки в полу
Протягивать провода в доме, квартире или на другом объекте можно в стенах, потолках и в полу. Вполне логично, что монтаж электропроводки в полу связан с запитыванием розеточных групп, а также систем теплых полов.
И если к теплым полам предъявляются свои требования в плане их установки, то к электрическим проводам – другие. Чаще всего, проводка закладывается ниже уровня черновых полов.
Если они уже были залиты, но есть возможность этот уровень поднять, то они просто замуровываются в стяжке, но не напрямую. Есть некоторые тонкости, которые соблюдают мастера.
Для такого монтажа применяются жесткие трубы. Это может быть металлическая гофра или пластиковая труба соответствующего диаметра. Реже применяются металлические трубы, потому что, как правило, таких нагрузок при заливке пола просто нет.
Монтаж электропроводкив полу начинается еще на бумаге в момент составления проекта. Он предусматривает и тип проводов, и вид труб, их диаметр. В соответствии с проектом определяются и точки подключения.
Исходя из данных, указанных в проекте, будет осуществляться и монтаж выключателей, розеток, прочего оборудования.
Что важно учесть
Очень важно правильно подобрать трубы. Если стенки будут слишком тонкими, то масса стяжки может сдавить их, а провод должен находиться внутри в свободном состоянии
Также очень важно заводить в трубы только цельные провода без повреждений.
Если монтаж электропроводки в полу осуществляется уже по факту заливки полов, то возникает необходимость штробления
Важно свериться с проектом, а также дополнительно обследовать весь пол специальным оборудованием на предмет наличия уже заложенных в стяжку проводов, арматуры или кабеля теплого пола
В противном случае их можно повредить, а тогда придется вскрывать стяжку полностью.
Стоимость работ при монтаже электропроводки в полу
Стоимость будет зависеть от уровня сложности работ. Так, если стяжка будет заливаться после того, как вся разводка будет подготовлена, то стоимость работ будет ниже. Если же мастера столкнутся с необходимостью штробить желоба в уже залитой стяжке, то стоимость услуг повысится в связи с большим масштабом и высоким уровнем сложности проводимых работ. Однако итоговая сумма указывается в смете еще на стадии разработки проекта, а затем согласовывается с заказчиком. Поэтому после начала выполнения работ сумма уже не изменится.
Исключительные случаи
В некоторых случая монтаж электропроводки в полу попросту недопустим. Практически никогда разводка таким способом не делается в деревянных домах с пониженной пожарной безопасностью.
Не осуществляется или осуществляется с применением особых материалов такой метод в помещениях с повышенным уровнем влажности: ванные, бани или сауны. Также не осуществляется прокладывание проводов в непосредственной близости с кабелями теплого пола.
Невозможен монтаж проводки в полу и в тех случаях, когда толщина заливаемой стяжки недостаточна для того, чтобы покрыть трубы, в которых должны тянуться провода, более чем на 5 мм.
Мастера компании Elektrikru.ru осуществляют монтаж электропроводки в полу на любых объектах, в том числе и промышленного назначения. Все необходимые материалы компания предоставляет по дилерским ценам, работы выполняет оперативно и качественно, дает гарантии и выписывает подробные сметы.
Работы осуществляются в столице России – Москве, а также в Московской области. Стоимость работ определяется многими факторами и рассчитывается индивидуально. Компания готова предоставить скидки серьезным заказчикам с большими объемами работ, а для разовых клиентов предусмотрены бонусные услуги.
Особенности применения элементов точечной фиксации
При построении наружной проводки следует использовать пластиковые компоненты только черного цвета. Черный цвет пластмассе придает газовая сажа, которую вводят в исходное сырье. Эта присадка является прекрасным стабилизатором и препятствует разложению пластмассы под действием УФ составляющей солнечного света.
Часто встречающееся крепление кабеля к уже проложенному ранее — грубая ошибка. Такой способ прямо запрещен действующими правилами для профессиональной прокладки и его полезно распространить на бытовую область. Причина запрета в том, что конструкция крепежного элемента рассчитана на те массы и механические нагрузки любого вида, которые характерны для одиночного кабеля или их группы определенного размера. При превышении нагрузки элемент может разрушиться.
При установке фиксаторов типа однолапковой металлической скобы или ее пластиковых аналогов в точках плоских поворотов кабельной линии элементы крепления всегда должны располагаться с одной стороны так, как это показано в левой части рис. 14.
Рисунок 14. Схема расположения элементов крепления однолапковых скоб при повороте кабеля: слева – правильно, справа — неправильно
Частота установки элементов точечной фиксации зависит от жесткости кабеля. На основании положений “Руководства по строительству линейных сооружений местных сетей связи” здесь целесообразно придерживаться значений, приведенных в таблице.
Таблица 1. Рекомендуемые расстояния между точками крепления одиночных кабелей.
| Область прокладки | Разновидность провода | |
| Силовой | Информационный | |
| Горизонтальный участок | 350 | 250 |
| Вертикальный участок | 500 | 350 |
| В обе стороны от вершины угла при повороте на 90 градусов | 70 | 50 |
Заключение.
В процессе монтажа электропроводки может быть использовано большое количество элементов крепления кабелей, их жгутов и труб кабельных трасс. Выбор конкретного способа крепления осуществляют с учетом простоты установки, местных особенностей помещения, эстетических параметров решения, требований пожарной безопасности. Возможна как одиночная, так и групповая прокладка. Надежное крепление достигается соблюдением норм в части подбора компонентов и контроля расстояния между точками фиксации.
Следы от кабеля на обоях
Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.
Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.
Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.
Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:
об увеличении естественных утечек тока голого кабеля под штукатуркой
и про возможное влияние компонентов штукатурки на изоляцию
Как крепить кабель к потолку, сделанному из металла
Металлическая поверхность потолка является хорошим проводником тока, так что необходимо максимально ответственно подойти к монтажу кабеля, чтобы избежать неприятных инцидентов. Таким образом, лучше всего прокладывать кабель в пластиковых электротехнических трубках.
Данный материал отлично подойдет для распределительного короба. Однако, если помещение не располагает к установке данной материи, можно провести кабели в стальных трубках.
Особенности монтажа:
- Проводится разметка того маршрута, по которому пройдет кабель.
- Необходимо определить места расположения проходных и распределительных коробов.
- Следует отрезать излишки трубок, затем закрепить на потолке, после чего склеить, соединив конструкцию.
- Необходимо применять гофрированную трубку при поворотах трассы кабеля, которые должны производиться под прямым углом.
- Применять протяжку при прокладывании кабеля от коробки к коробке, оставляя на концах выводы, длина которых составит 20-25см.
- Производится сцепление кабельных жил в коробах при помощи сварки, либо пайки. Затем их необходимо заизолировать.
- После данных этапов следует проверить конструкцию на цельность.
Подготовительные работы
Схема монтажа проводки по всей квартире
Перед тем как приступить к монтажу, потребуется выполнить несколько задач:
- Определить наиболее подходящий метод прокладки.
- Подобрать комплектующие для прокладывания кабеля.
- Установить местоположение распределительных коробок. Их рекомендуется монтировать в местах ответвления кабеля к выключателю или на максимально близком к этому месту участке. Чем больше распределительных коробок, тем проще будет монтаж и обслуживание готовой системы.
- Составить план проводки, помня, что провода должны идти только под прямым углом. На схеме также нужно отметить места установки осветительных приборов в помещении.
- Подобрать марку и сечение кабеля (сделать это можно с помощью специальной таблицы).
- Приобрести нужные материалы и инструменты.
Подготовка схемы
Для формирования будущей электрической схемы необязательно выдерживать правила черчения. Она необходима для четкого отражения разводки электрики по помещению, а также мест соединения отдельных компонентов. Также отображается расположение светильников, розеток и выключателей.
При желании можно изобразить прямоугольник произвольной формы, который будет обозначать распредкоробку. Провода начертить в виде простой линии, а места их соединения и подключения обозначить точкой. Желательно использовать два цвета. Одним выделить фазный, а другим нулевой провод. Также можно сразу пронумеровать все участки будущей схемы, перенеся маркировку на приготовленные кабеля. Это поможет облегчить процесс монтажа и минимизировать вероятность ошибки.

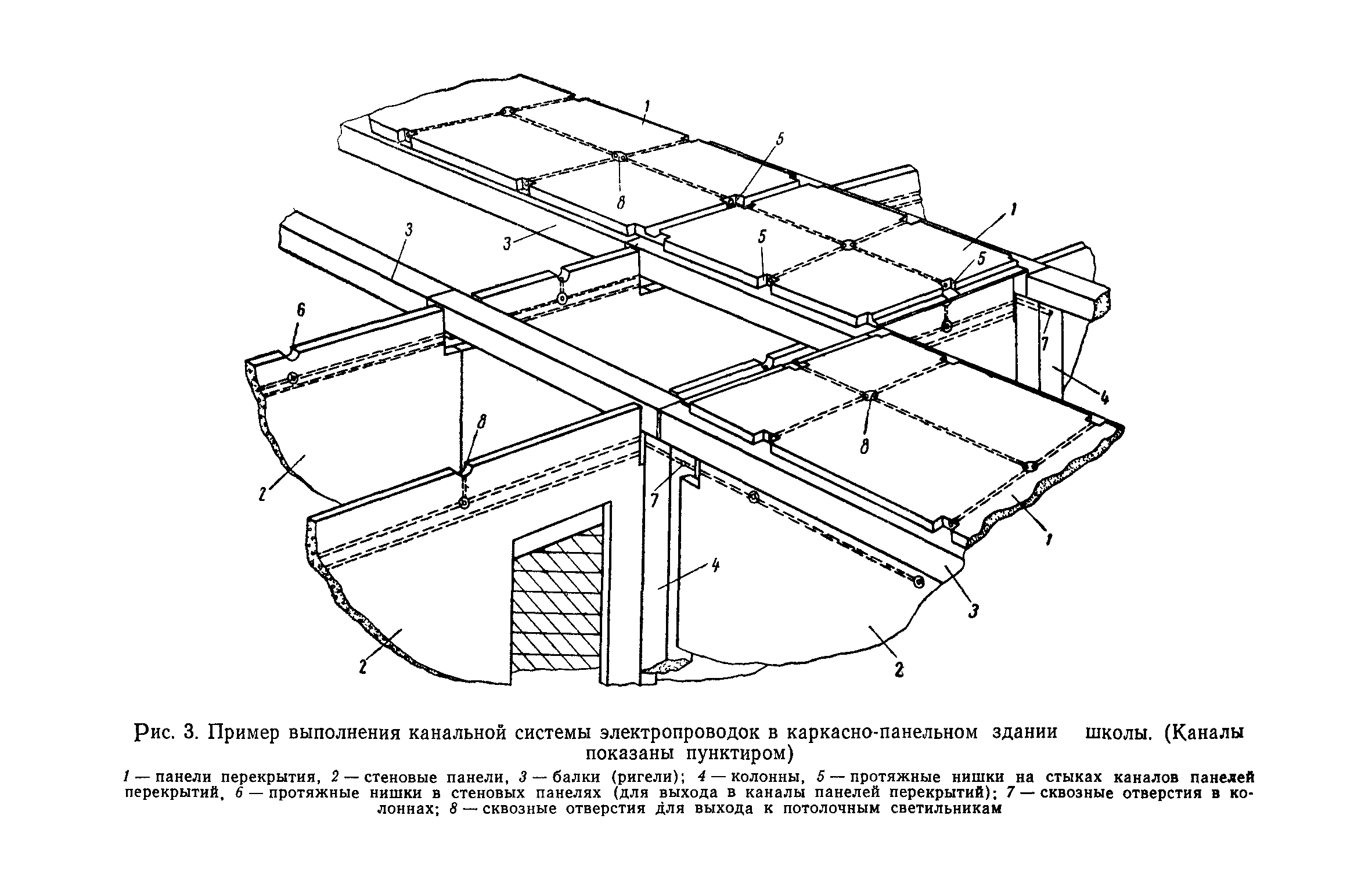

Схема устройства проводки в потолке
Составленную схему рекомендуется сохранить. При возникновении необходимости в устранении какого-либо недостатка с ее помощью можно быстро определиться с требуемыми действиями.
Методы крепления к стенам из различных материалов
В зависимости от вида поверхности выбирается и способ крепления.
- Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
- Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
- Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).
КОГДА И ГДЕ НАИБОЛЕЕ ВЫГОДНА ЭЛЕКТРОПРОВОДКА ПОД ПОЛОМ
Наиболее актуальными являются следующие две ситуации, когда проводка в доме под полом наиболее эффективна. Прежде всего, это квартиры в новостройках.
Как правило, современные жилые помещения сдаются в виде «сырца» – вообще без ремонта или с черновым покрытием стен. В этом случае владелец квартиры все равно будет выполнять заливку пола. Таким образом, решаются сразу две проблемы: прокладка проводки и сохранение стен неповрежденными.
Небольшие штробы от поверхности пола к месту установки розеток все равно нужно будет сделать. Однако объем, стоимость работ и время штробления снизится в несколько раз.
Второй вариант, это электропроводка в частном доме из древесины (брус, бревно). Такие дома выполняются в каком-либо из этностилей с соответствующим внутренним оформлением. Поэтому разводку электропроводки не желательно выполнять в пластиковых или металлических гофрах или кабель каналах.
А стоимость открытой проводки выполненной в ретро стиле на порядок выше обычной. Поэтому прокладка электрокабелей под полом является единственным разумным решением.
Фальшпотолки
Укладка кабеля под разными видами фальшпотолков имеет свои особенности.
Гипсокартонные подвесные потолки
Основная особенность потолков из ГКЛ – ограничение доступа к базовому потолочному основанию. Поэтому, перед тем, как осуществить крепление кабеля к потолку, необходимо предусмотреть точки обслуживания всей системы. Способ установки выбирайте с учетом типа базового перекрытия: металл, дерево или железобетон.
Подвесной потолок из гипсокартона надежно скрывает провода, поэтому проводка может быть осуществлена открытым способом. Главное, вынести все короба за пределы конструкции.
Реечные системы
Этот потолок относится к типу подшивных конструкций, поэтому монтаж проводки будет осуществляться по типу прокладки кабеля для ГКЛ. Распределительные коробки при этом так же выносят за пределы потолочной системы.
Поскольку реечные потолки нередко используются для отделки ванных комнат, необходимо соблюдать следующие условия:
- если базовое основание выполнено из железобетона, кабель укладывать нужно в пластиковые или гофрированные трубы;
- если перекрытие монтировано из дерева, применяют исключительно металлические или стальные короба и трубы.
Как провести электропроводку под кассетной конструкцией
Кассетные потолки обладают преимуществом, которое выгодно отличает их от других видов декоративных потолков: в любой момент можно получить беспрепятственный доступ к черновой потолочной поверхности. Поэтому выносить коробки за пределы конструкции нет необходимости, а проводку можно полностью спрятать под декоративной отделкой.
Если проводка по потолку делается открытым способом, то трубы фиксируют к основанию на хомуты или скобы.
В случаях, когда монтаж проводки по потолку осуществляется закрытым методом, необходимо:
- использовать металлические или гофрированные трубы для металлических или железобетонных базовых оснований;
- стальные трубы, если перекрытие выполнено из дерева.
Электропроводка по потолку
В каких случаях электрики рекомендуют делать монтаж проводки по верху и никак иначе? Здесь могут сойтись несколько условий.
если вы планируете монтаж натяжных или гипсокартонных потолков
Именно благодаря натяжным потолкам, можно удачно скрыть все гофры и кабеля, которые будут проходить по верху.
При использовании гипсокартона, вовсе не обязательно применять его на всю площадь. Можно все сделать локально, на отдельных участках, по периметру определенных помещений.
Смастерить что-то наподобие коробов, куда будут размещены точечные светильники.
у вас уже залита готовая стяжка и вас она устраивает
Если она качественная, то и нет никаких оснований и смысла перезаливать новую, тратить на это дополнительные деньги. Ваш выбор по проводке здесь будет обращен наверх, а не вниз.
вы не хотите менять уже существующее напольное покрытие
Особенно, если речь идет об эксклюзивном покрытии, каком-нибудь красивом художественном паркете. Вам конечно необходим ремонт, но старые полы в квартире при этом нужно оставить не тронутыми.
Во всех этих случаях разумным решением будет провести электрику именно по потолку.
Специализированные крепления
Как правильно провести проводку в доме, если в местах расположения кабелей нет возможности сверлить поверхность, или тип проводника имеет необычную специфику? Для этого вам на помощь придут редкие, но от этого не менее полезные приспособления для монтажа.
Итак:
- Металлическая монтажная лента предназначена для крепления кабеля с соблюдением нужного шага укладки. Применяется при установке тёплых полов, систем защиты от наледи и обогрева наружных площадок. Очень удобно использовать при креплении больших групп проводников. Имеет 21 мм в ширину и расстояние между гибкими точками фиксации в 25 мм. Бывает двух видов – медная и стальная оцинкованная.
- При установке антиобледенительных систем, необходимо протягивать кабель внутри водосточных труб. Существует два вида креплений, предназначенных для этого – оцинкованная лента и специальные пластиковые клипсы.
- Отдельно отметим алюминиевый скотч, предназначенный для установки проводов на водопроводных трубах. Он обеспечивает максимальную теплоотдачу и высокую плотность прилегания кабеля к трубе.
Ознакомившийся с данной статьёй читатель, наверняка, понял, как правильно проводить проводку в доме и какие приспособления подойдут ему больше всего. Однако, настоятельно рекомендуем ознакомиться с видео, представленном на этой странице. Возможно, вы откроете для себя кое-что новое.
Особенности формирования разводки электрики по поверхности потолка
Укладка токопроводящих жил под натяжным потолком осуществляется в соответствии с правилами установки электрооборудования. Они гласят, что прокладываемые кабели должны иметь несгораемую изоляцию. При использовании жил со сгораемым защитным слоем следует вести их укладку в металлических трубах. Стыковка труб должна выполняться сваркой или резьбовым соединением с применением дополнительных прокладок.
Прокладка кабеля в медных трубах
Согласно ПУЭ требуется монтировать распределительные коробки таким образом, чтобы к ним был постоянный доступ. Подвесные потолки не всегда дают такую возможность. В этом случае необходимо руководствоваться строительными нормами и правилами. Они допускают использование скрытых распредкоробок при условии соединений жил кабелей сваркой или специальными гильзами.
Подготовка
Что нужно вам знать:
Распределительный щит в квартире
Место расположения ГРЩ (главный распределительный щит) или ЯР (ящик распределительный);
Разновидности проводов
Марку и сечение кабеля согласно проекта;
Разведенная проводка по потолку
- Место расположения оборудования;
- Способ прокладки, руководствуясь данными проекта и спецификой объекта;
Когда место расположения щита определенно, можно приступить к выбору кабеля для вашего оборудования. Выбор сечения кабеля можете провести, используя следующую таблицу.
Таблица соотношения сечения для медных и алюминиевых проводов
В зависимости от места расположения электрооборудования, к которому необходимо подвести питание, всегда возникает вопрос о прокладке электропроводки. Если нет возможности скрытой прокладки кабеля, то необходимо продумать, как произвести наружный монтаж по потолку.
Виды наружной прокладки:
Провода проложены без дополнительной изоляции
Открытая – возможна, если он монтируется на несгораемые поверхности;
Провода в пластиковой гофре
В гибком пластиковом (гофрированном) рукаве;
Проводка под натяжным потолком в гофре из нержавеющей стали
Также возможно использование металлической гофры;
В металлических трубах
В стальных трубах;
Прокладка по электротехническим трубам из пластика
В пластиковых электротехнических трубах;
Кабель-канал – недорогое надежное решение
В коробах (кабель-канал);
Ретро на керамических изоляторах
На керамических изоляторах и скобах.
Все эти способы можно использовать для прокладки кабеля по потолку. Все зависит от типа и категории помещения. Об этих возможностях давайте и поговорим. При условии, что другим способом электромонтаж произвести невозможно.
