Проводка своими руками
Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.
Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила
При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:
- прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
- все места соединений должны быть сделаны в монтажных распределительных коробках;
- горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.
Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.
Способы соединения проводов
Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:
- Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их) - Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно - Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.
И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.
Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.
После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.
Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.
Схема электропроводки в доме
По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.
Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате
Где ставить вводный щит, требования к корпусу
В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.
Вариант построения схемы электроснабжения дома
Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.
Организация ввода в дом
После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.
Схема электропроводки в деревянном доме при однофазном подключении (220 В)
В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.
Разбиваем потребителей на группы
При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).
Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов
С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.
Пример нарисованной на плане схема электропроводки в деревянном доме
И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.
Использование лотков, сделанных из металла
Также частично можно обойтись без трубок. Вместо них можно использовать лотки, которые имеют специальные крышки. Их изготавливают из оцинкованной стали. Лучше всего их устанавливать в середине перекрытий.
Металлорукав для проведения скрытой проводки
Следует иметь в виду, что углы поворотов этих лотков являются острыми. Поэтому для защиты изоляции кабелей нужно одевать их в гофру. При этом кабели можно полностью одевать в гофру или частично.
Во втором случае гофра используется для защиты скрытой проводки только в зоне острых углов лотков, которые монтируются своими руками в деревянном доме.
Такие лотки имеют различные размеры и в некоторых из них можно размещать большое количество электрокабелей. На первый взгляд установка лотков является легкой, однако процедура их монтажа представляет собой хлопотную работу.
Так, чтобы их проложить, нужно частично подрезать балки перекрытий и потом усиливать их, нужно обходить каждую несущую конструкцию, зачищать каждую острую кромку и зарабатывать торцы.
По сути дела, чтобы выполнить эти операции, нужно обладать навыками жестяных работ. Каждый лоток должен быть скреплен с другим лотком. Для этого используют клепки или болты с гайками.
Далее в лотки вставляют провода и проводят заземление металлических магистралей. Последняя процедура осуществляется благодаря использованию заземляющего провода. Его соединяют с каждым отдельным лотком. Этот провод надежно прикручивают винтом и гайкой.
Как скрыть трубы в стенах?
Для подвода отдельных кабелей к розеткам и выключателям лучше использовать трубы. В данном процессе возникнут большие сложности, чем они были при прокладке скрытой проводки в перекрытии. Здесь нужно выпиливать специальные пазы, в которых будет находиться трубка.
Специальная труба для кабеля в деревянную стену
Наиболее простым является подведение скрытой проводки к выключателям. Дело в том, что паз можно выпилить в торце стены, который потом прикроет дверная коробка.
Сам выключатель должен находиться на расстоянии 15 см от коробки. Соответственно, на его месте нахождения с помощью коронки выбуривают углубление. После этого нужно будет просверлить дырку, которая соединит паз и это углубление.
Далее вставляют кабель в медную трубку, и, используя труборез, сгибают ее в нужном месте. Потом вставляют ее в паз.
Аналогично возле двери можно размещать и розетки. Однако мы привыкли, что розетки должны находиться по всему периметру комнаты. И здесь возникают сложности.
Нам придется делать паз от поверхности перекрытия до нужного местоположения розетки. Это несложно. Сложной является процедура прикрытия и маскирования этого паза. Здесь же нельзя использовать дверную коробку, как в предыдущем случае.
Когда паз пропилен, в него вставляют трубку с проводом. Трубку заземляют. Для этого берут стальные хомуты и прикрепляют с помощью их заземляющий провод. После паз закрывают специальной заглушкой. Эту заглушку делают из неширокой доски.
Доску смазывают столярным клеем и загоняют в паз. Дальше доску опыляют и проводят ее шлифовку. После этого в каждую щель наносят шпатлевку. Ждут, пока она высохнет, и еще раз шлифуют. Заглушку можно подкрасить и дорисовать узор, который будет дублировать узор бревен.
Гофра и металлорукав: можно ли?
Стоит отметить, что в некоторых случаях для скрытой проводки в деревянном доме питаются использовать металлорукавы или гофры. Согласно ПУЭ их использование не является допустимым. Если говорить о гофре, то она легко поддается зубам мышей.
Если говорить о металлорукаве, то его слабостью является его уплотнение. Это уплотнение выполнено из хлопчатобумажной нити. А она быстро возгорается. Такой нитью оснащается металлорукав РЦ-Х. Есть еще металлорукав РЦ-А. Он имеет асбестовое уплотнение. Однако его выпускают очень редко.
Остальные этапы монтажа
После прокладки металлических труб и лотков устанавливают подрозетники. Используя гайку, соединяют монтажную коробку с трубкой. Соединение может происходить и путем сварки. Таким же образом крепят и распределительные коробки.
Если были использованы медные трубки, то в подрозетниках нужно развальцовывать концы труб. В конечном итоге не должно быть разрывов между трубкой и подрозетниками.
Если таких разрывов нет, то в распределительном щите соединяют заземляющий провод РЕ с трубкой. Если же разрывы есть, то в этих местах следует осуществить соединение заземляющего проводника РЕ и трубки.
Следующий этап заключается в выявлении металлосвязи между заземленной установкой и заземлителями, а также измерении сопротивления изоляции. После этого надо провести разделку электропроводов и подключить их.
Укладка
После проведения всех подготовительных работ можно приступать к укладке открытой проводки. Если необходимо протянуть одиночный кабель, сечение которого не превышает 6 мм, то крепить можно при помощи скоб
Важно условие: при таком монтаже в деревянном доме провод должен быть с тройной изоляцией. В случаях с обычными кабелями, как описывалось выше, необходимо укладывать металлическую или асбестовую прокладку, однако это сильно испортит внешний вид

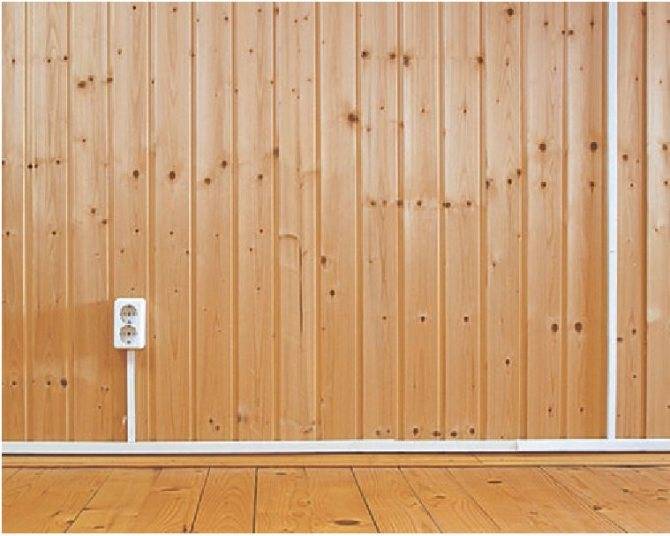

Большинство специалистов рекомендует использовать кабельные каналы или европейские плинтусы. Оба эти изделия изготавливаются из специального пластика, который не поддерживает горение. Кабель-каналы и плинтуса можно подобрать практически под любой дизайн помещения, что является огромным плюсом для деревянных построек.
В основном используются стандартные трубы, в которых протянуто 2 проводника. Впрочем, способы монтажа открытой проводки в деревянных домах схожи с квартирными методами, однако требуют дополнительной пожарной безопасности.
Помните о безопасности
При скрытой проводке бояться особенно нечего. Стоит только помнить, что проводку прокладывают горизонтально или вертикально. В случае монтажа кабеля по диагонали можно случайно задеть провод, например, гвоздем и нанести ему вред
Что касается наружной проводки как в квартире, так и на даче, то здесь также есть меры предосторожности:
- если вы скрыли кабель в квартире, на даче или в деревянном доме декоративным экраном, помните об этом, старайтесь не задевать его
- соединяйте корпуса приборов из металла с проводами, используя болтовые крепления
- закрывайте токопроводные детали
Желаем удачи!
Распределение нагрузки
Чтобы предотвратить перегрев контактов и возгорание линии, следует максимально равномерно распределить нагрузку и развести проводку в доме. Для расчета используются данные, полученные при работе сети на проектной мощности в течении 20–30 минут.
Сгруппируйте потребителей по следующим принципам:
- однотипные приборы;
- суммированные показатели;
- мощные приборы с продолжительным временем работы.
Разместите установки по линиям, а по завершении расчетов выберите число направлений, дифавтоматы, УЗО, сечение жил в кабеле и тип розеток для отдельных комнат.
Электрификация деревянного каркасного дома — сложный процесс, требующий соблюдения многочисленных правил и рекомендаций, прописанных в ПУЭ и СП. Без должных знаний и опыта обойтись своими силами практически невозможно. Рекомендуется обратиться за помощью к специалистам хотя бы за консультацией. Только грамотный монтаж проводки и выбор качественных материалов гарантируют электрическую и пожарную безопасность здания.
Проводка в каркасном доме: нормы, правила, способы прокладки, инструкция по монтажу
Выбор проводов
Провод для скрытой электропроводки подбирается с учетом возможных напряжений материалов, из которых сложены стены: пластичный, гибкий, с многослойной изоляцией.
Для заделки в стены под штукатурку лучше всего подходят провода с медными жилами и поливинилхлоридной изоляцией марок ВВГнг или NYM. Внутри общей изоляции трехжильного провода NYM между отдельными проводами засыпана порошкообразная негорючая засыпка, что дает дополнительную защиту от возгорания.
Провода выбираются по суммарной мощности электроприборов. Если к розетке будут подключаться мощный электрочайник или утюг, паровая станция или «чудо-печка» с мощностью более 2-3 кВт, рекомендуем провести к розеткам провода большего сечения.
Для линий освещения рекомендованы провода сечением жилы от 1,5 мм2 , способные выдержать нагрузку 4,1 кВт.
Для розеточных линий, к которым будут подключаться более мощные электроприборы, используются провода с сечением от 2,5 мм2 , под нагрузку в 6 кВт.
Кухонная электроплита мощностью 5-12 кВт подключается к распределительному щитку через отдельный автомат по отдельной линии. Кабель для скрытой проводки под плиту в квартире обязательно должен быть трехжильным, сечение жилы не менее 6 мм2 .
Третий провод подключается к защитному занулению. Для прокладки линии можно использовать витые провода с хорошей изоляцией (ПВСнг).
Нередко в частных домах и квартирах монтируются «теплые полы», достаточно энергоемкие системы. В среднем мощность бойлеров или кабельных систем составляет 5-8 кВт и требует прокладки отдельной линии.
Рекомендуем использовать провода того же типа, что и для кухонной плиты, но с сечением от 4 мм. Обязательно подключить систему к защитной нулевой шине.
ПОИСК СКРЫТЫХ ЭЛЕКТРОПРОВОДОК
Для выявления мест расположения скрытой в штробах проводки используются особые приборы, представленные на рынке множеством моделей. По принципу выявления кабельных трасс поисковое оборудование делится на следующие виды
- электростатическое.
- электромагнитное.
- металлоискатели.
Рассмотрим каждое из представленных наименований более подробно.
Искатели проводок электростатического типа.
Эти приборы регистрируют электростатические поля, образующиеся в кабельных линиях при прохождении по ним переменного тока.
К преимуществам таких устройств относят сравнительно невысокую стоимость и простоту конструкции. С их помощью удается достаточно точно находить скрытую проводку, если она не обесточена. Еще одно условие допустимости их использования – сухость стен и отсутствие поблизости элементов металлоконструкций.
Примером этого типа искателей является прибор “Поиск”. Это устройство имеет 4 градации чувствительности и способно находить кабель, проложенный на глубине до 7 см. Для сообщения о найденной проводке в нем предусмотрена световая индикация и звуковая сигнализация.
Электромагнитные искатели электропроводки.
Эти устройства работают по принципу обнаружения электромагнитного поля, которое должно быть достаточным по величине. Поэтому искомая проводка обязательно должна быть под нагрузкой не менее 1 кВт (по ней должен протекать ток величиной до 4,5-5,0 Ампер).
Для получения такого тока достаточно включить в проверяемую цепь электрический утюг и выставить его регулятор на максимум.
В крайнем случае для этих целей может быть использован электрочайник.
К представителям этого класса относят полупрофессиональный китайский прибор-детектор (трассоискатель) LA 1012. Он оснащается современным дисплеем и имеет целый ряд дополнительных функций. Стоит это прибор сравнительно дорого (до 16 тыс. руб.).
Металлоискатели для определения электропроводки.
К группе металлоискателей следует отнести многофункциональный комбинированный прибор марки “BOSH GMS 120” производства Германии. С его помощью удается определять не только глубину залегания электропроводки, но и материал, из которого изготовлены ее жилы.
Это устройство оснащается современным дисплеем, позволяющим представить результат в удобном для оператора виде. Стоит оно также недешево (порядка 6 тыс. руб.)
* * *
2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.
Когда скрытая проводка недопустима
Для начала нужно разобраться в двух основных разновидностях скрытой электропроводки. Она бывает несменяемой, замоноличенной в стене и сменяемой (в трубах, размещаемых в стене). Серьезные сложности возникают при установке системы внутри бетонной стены. Процесс сопровождается штроблением, но в панельных домах существуют особые ограничения на этот счет. Намного проще сделать штробы для проводов в кирпичной стене: она легко разрезается, кабель удобно крепится внутри подобных бороздок.
Допустимость монтажа скрытой проводки регламентируется не только правилами электрической безопасности, но и строительными нормами. Например, категорически запрещено выполнять штробление одинарного кирпича марки М-150, поскольку данный процесс приведет к разрушению рифленой части материала. Также запрещено размещать скрытые провода внутри домов из сруба.

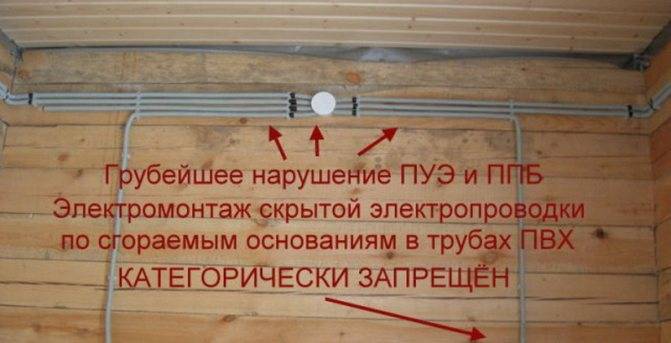

Скрытая проводка по сгораемым основаниям запрещена
