Монтаж теплого пола под ламинат: укладка и подключение инфракрасного пленочного пола

Инфракрасный теплый пол – принцип работы и виды

Археологи доказали, что технология напольного отопления насчитывает несколько тысячелетий. В частности, гидравлическую систему активно эксплуатировали еще в античных термах. Современные аналоги используют в качестве источника тепла не только воду, но и электроэнергию.

Из электрических систем отопления самым «мягким» вариантом считается пленочный инфракрасный теплый пол под ламинат, паркетную доску, линолеум и т. п. Представляет собой гибкую термопленку толщиной не более 0,5 мм, в структуру которой впаяны карбоновые нагревательные элементы.

Выпускают три основных вида:

Стандартные рулонные изделия, в которых полосы углерода нанесены с шагом 5-10 мм.
Усовершенствованные комплекты 3 и 4 поколения со встроенным механизмом саморегуляции. Особенность в том, что при перегреве определенных участков температура этой зоны снижается на 30%.
Сплошная пленка, в которой карбоновый нагревательный элемент нанесен единым слоем, а поверхность усилена уретановым полимером.

Механизм работы достаточно прост: электроэнергия проходит по углеродному пласту и преобразуется в тепловую. Нагретая пленка передает тепло напольному покрытию, которое, благодаря свойству теплопроводности, тоже становится источником инфракрасного излучения. Контактирующий с полом воздух нагревается и поднимается вверх, замещаясь холодным. То есть налицо конвекционный процесс. Таким образом, пленочные карбоновые маты, равно как и все остальные виды систем обогрева, передают энергию тремя стандартными способами:

Тепловым излучением.
Конвекцией.
Теплопроводностью.

Так что все мифы о том, что тепло от пленки проникает сквозь напольное покрытие, передается стенам, потолку, мебели, а от них уже нагревается и воздух – это лишь маркетинговые заявления, не имеющие никакой связи с реальностью.

Пленочные изделия выпускаются рулонными матами длиной от 10 м и более. Их легко разрезать на полосы нужной длины и несложно соединять специальными комплектами между собой. Ширина, как правило, стандартная – от 50 до 100 см. Рекомендуемая минимальная длина отреза – 25 см, максимальная – 8-10 м.

Выполнение подготовительных работ

В первую очередь нужно выбрать наиболее подходящий комплект инфракрасных полов. Каждый производитель по разному комплектует свои системы. Количество пленки приобретается исходя из условий эксплуатации. Если планируется автономное основное отопление, площадь теплого пола составит 70% от общей площади помещения. Если же отопление будет дополнительным, хватит и 40%. Инфракрасная пленка не должна укладываться под тяжелыми и низкими предметами во избежание ее перегрева.

Далее нужно выбрать наиболее удобное место, куда будет выполнена установка терморегулятора. Как правило он устанавливается на стене, на высоту 90-100 см от пола. Тем самым обеспечивается удобное подключение прибора и самого теплого пола к электрической сети.

Большое значение придается подготовке основания. Для монтажа теплого пола и самого ламината требуется подготовленная поверхность. Перепады пола должны быть не более 3 мм по высоте. Также необходимо ликвидировать все выступы и впадины, убрать пыль и мусор. Если теплые пленочные полы укладываются на перекрытии, расположенным над землей, подвалом или гаражом, в этом случае на основание в обязательном порядке укладывается гидроизоляционная пленка.

На завершающем этапе подготовки под инфракрасный теплый пол укладывается теплоизоляционный материал по технологии, указанной производителем. Стыки утеплителя проклеиваются скотчем, чтобы зафиксировать листы и снизить потери тепла. Расстояние между стеной и теплоизоляцией составляет 10 см и более, а в свободное место укладывается демпферная лента.

Какой ламинат выбрать

Важное значение для нормального функционирования тёплого пола под ламинат, играет выбор модели покрытия. Не подходящий по типу паркет будут деформироваться, плохо пропускать тепло и выделять формальдегид, выше допустимой нормы

Ламинат для плёночного пола с подогревомдолжен отвечать следующим требованиям:

обладать замковым соединением, использовать клей для монтажа плит не рекомендовано, он создаёт жёсткий шов, который рвётся при температурных перепадах;
иметь высокие теплопроводящие показатели, для инфракрасного тёплого пола коэффициент 0,05-0,10 м2 х °K/Вт;
оптимальная толщина плит 8 — 9 мм, если они тоньше — происходит разрушение замкового соединения при перепаде температур, а толстые плохо пропускают тепло;
не выделять при нагреве формальдегид выше допустимого придела, подойдёт напольное покрытие класса ЕО и К1;
быть износоустойчивым, не ниже 3 класса, чем данный показатель больше, тем прочность пола выше.

Исходя из этих требований, необходимо покупать ламинат для тёплого пола. Помимо этого, на упаковке или в инструкции к изделию должен присутствовать специальный значок, он обозначает возможность совмещать данный ламинат с элементами обогрева.

Поэтапное выполнение монтажа

Основные шаги: гидро- , теплоизоляция поверхности; поиск подходящего участка на стене для установки узла управления (терморегулятора); укладка инфракрасной пленки; подключение проводов и монтаж комплектующих.

Устройство пленочного пола

Защита от влаги и теплопотерь

В первую очередь настилается гидроизоляционная пленка. Но сегодня чаще используется жидкий состав, обеспечивающий защиту системы теплого пола от воздействия влажной среды. Покрыть следует полностью всю площадь основания, даже если планируется укладка инфракрасного покрытия лишь на 70-80% поверхности.

Теплоотражающий материал должен быть покрыт металлизированной лавсановой или полипропиленовой пленкой.

Затем нужно разложить по всему полу теплоотражающий материал, его располагают так, чтобы фольгированная поверхность находилась сверху. Это позволит снизить потери тепла во время эксплуатации инфракрасной пленки, так как часть лучей направляются книзу.

Где расположить терморегулятор?

Прежде, чем осуществлять монтаж, необходимо выбрать подходящее место для этой цели. Обычно терморегулятор устанавливают на стене в непосредственной близости к полу (ориентировочно на высоте 20 см). Участок должен быть свободным от предметов интерьера и мебели. С помощью этого узла управления пленка может изменять параметры нагрева: задается базовая температура, а еще реально автоматизировать процесс включения и отключения системы.

Подключения всех отрезков плёнки к терморегулятору выполняют параллельно.

Существует два способа установки: наружный и внутренний. В первом случае устройство располагается прямо на стене, а чтобы скрыть провода используют пластиковый короб. Второй вариант предполагает необходимость штробления стены, чтобы скрыть проводку. Сам терморегулятор также прячется в стене, для чего подготавливается углубление в соответствии с размерами устройства.

Монтаж инфракрасной пленки

Укладка материала производится на полезных участках помещения. Расстояние от стен до пленки не должно быть менее 10 см, а лучше, если полотно будет располагаться на удалении 20 см. Внахлест не рекомендуется укладывать отдельные полосы системы теплых полов. Также их следует располагать в 1 м от источников тепла.

Полосы термопленки не должны быть длиннее семи метров. В местах размещения тяжелых предметов пленку стелить не рекомендуется.

Если нужно разрезать пленку, делать это следует в соответствии со специальной разметкой. Не рекомендуется подключать полосы длиннее 8 м. Правильное расположение инфракрасной системы – токопроводящими медными шинами книзу. К этим участкам подсоединяются специальные зажимы, которые позволяют подключить проводку.

Как изолировать участки инфракрасной пленки, если она была разрезана?

Там, где медные проводники оказались открытыми после разреза пленки, должна быть выполнена изоляция. Для этого подойдет битумный материал. Серебряные контакты, соединяющие токопроводящие шины и нагревающие полоски, тоже требуется заизолировать этим же материалом.

Правила, которых нужно придерживаться при подготовке и укладке

На участках подключения проводки данная процедура проводится лишь после того, как будут установлены зажимы. Их крепят к медным шинам: одна сторона располагается снаружи пленки, другая – внутри, между токопроводящим элементом и полимерным материалом.

Как подключаются провода?

Монтаж проводки выполняется от центра к одной из стен, где она будет спрятана под плинтусом

Важно, чтобы провода располагались под инфракрасной пленкой, для чего по разметке делаются отверстия в полимерном материале. Выводы крепятся посредством тех же зажимов, при этом концы проводов зачищают

Контактные участки изолируют. Провода рекомендуется зафиксировать скотчем на пленке.

К краям медных полос присоединяют контактные зажимы и подключают провода, места подключений тщательно изолируют специальным скотчем.

Подключение терморегулятора

Снизу к инфракрасному покрытию, а именно, к нагревательной полосе крепится термодатчик. Это можно сделать посредством все той же битумной изоляции. Провода от термодатчика, а также проводка теплого пола подсоединяется к терморегулятору. Если мощность пленки превышает 2 кВт, для ее безопасной работы в схему включается отдельный автомат.

Проверка системы

До того как будет выполняться монтаж финишного покрытия, нужно проверить конструкцию на работоспособность. Для этого ее подключают к сети. При отсутствии искрения, а также в случае полноценного функционирования теплый пол можно покрыть полиэтиленовой пленкой большой толщины (80 мкм). Полосы этот материала настилают внахлест.

Что лучше теплый пол или конвектор?

Конвектор – это обогреватель, который греет воздух. Прогоняя его через себя, обеспечивает теплый воздух во всей комнате. Хорошо то, что сам корпус конвектора при этом практические не греется (в отличие от масляных радиаторов). При этом производительность его зависит от мощности, размеров, а также от того, если ли в нем вентилятор (чаще вентилятора нет, а воздух циркулирует естественным путем, т.е. просто проходя через устройство снизу-вверх).

Некоторые считают, что конвектор лучше, чем теплый пол. Дескать, пол не нагревает воздух и потому от него толку мало, только ногам тепло. На самом деле, от инфракрасного теплого пола в конце концов греется вся комната. Пол тоже сам по себе становится теплым в первую очередь, но ходить по нему вовсе не то же самое, что по раскаленному песку на пляже. Скорее приятно, чем жарко.

По деньгам конвектор, конечно, получается дешевле и гораздо проще. Однако, он действует более локально, хотя, в итоге, комната все же нагреется и конвектором (но очаг тепла все равно будет чувствоваться). По нашим собственным ощущениям – теплый пол (если им покрыта большая часть комнаты) все же дает более равномерный обгрев помещения.

В целом можно сказать, что многое будет зависеть от собственных предпочтений. А также от ваших финансовых возможностей и от того, насколько захотеся заниматься монтажом пола. Сделайте в одном комнате ИК-пол, в другую поставьте конвектор, будет с чем сравнивать.

Какой ламинат подойдет для балкона

Ламинат широко используется для отделки балконов и лоджий. Однако для того, чтобы постелить ламинат на лоджии или балконе, надо учесть следующие факторы:

Балкон должен быть тщательно застеклен, притом — теплым остеклением. Оптимальным в этом случае будет использование металлопластиковых конструкций с двухкамерными стеклопакетами. Все стыки и щели должны быть тщательно заделаны монтажной пеной — у влаги не должно быть ни единого шанса проникнуть внутрь — ни летом, ни зимой.
При остеклении был установлен слой гидроизоляции и пароизоляции. Если все сделано правильно, то на балконе не будет скапливаться конденсат. Именно поэтому все, что связано с гидроизоляцией, лучше оставить специалистам.

Если эти условия соблюдены, остекление выполнено качественно, то для отделки можно использовать любой ламинат. По сути, в этом случае лоджия или балкон является логическим продолжением прилегающей комнаты, так что отделка та же, что и во всем остальном доме или квартире.

Однако не стоит вовсе отказываться от использования ламината, если балкон или лоджия утеплены недостаточно. Просто в этом случае надо будет тщательнее подходить к выбору материала. Существуют особые виды ламината, отличающиеся устойчивость к влаге, резким перепадам температуры и другим экстремальным условиям. Да, стоимость такого материала будет несколько выше. Но, во всяком случае, меньше, чем теплое остекление. Да и прослужит такая отделка достаточно долго.

К тому же, на рынке строительных материалов можно даже найти не только влагостойкий материал, но и водостойкий. Их используют на неутепленных балконах, в санузле, в душевой, бассейне, ванной комнате и других помещениях с повышенной влажностью. Достигается это за счет использования плиты из поливинилхлорида вместо ДСП.

ПВХ — это материал, абсолютно нечувствительный к влаге. Притом внешне водостойкий ламинат будет таким же, как и самый обыкновенный. Кроме того, данный материал абсолютно безопасен для здоровья — все его компоненты экологичны и не содержат токсинов.

Вопрос: Есть ли толк от теплого пола на площади 2 метра в комнате 8 квадратных метров?

Вопрос, конечно, может содержать разные размеры площадей. Но идея основная остается такой — теплый пол имеет гораздо меньшую площадь, чем само помещение. Ответ следующий — толк конечно какой-то будет. Особенно заметно будет, если вы будете стоять на полу именно в том месте, где уложена греющая пленка. Например, перед кроватью. Да и во всей комнате тоже станет теплее. Только, чтобы ее нагреть, потребуется больше времени и больше температура на терморегуляторе, чем если бы вы охватили греющей пленкой большую площадь.

Ну и многое зависит от остальных условий — наличие и качество основного отопления, холодность стен, продуваемость окон… Для настоящего эффекта все же лучше придеживаться рекомендаций производителей — укладывать теплый пол на площадь хотя бы от 50-70 % поверхности.

Вопрос: Можно ли использовать плёночный теплый пол как основное отопление?

ИК плёнки эффективны в качестве любого вида отопления, как основного, так и дополнительного. Всё зависит только от мощности плёнки и площади, которую она будет занимать на полу. Если плёночная система является основным отоплением, её площадь должна быть не менее трёх четвертей от площади всего пола.

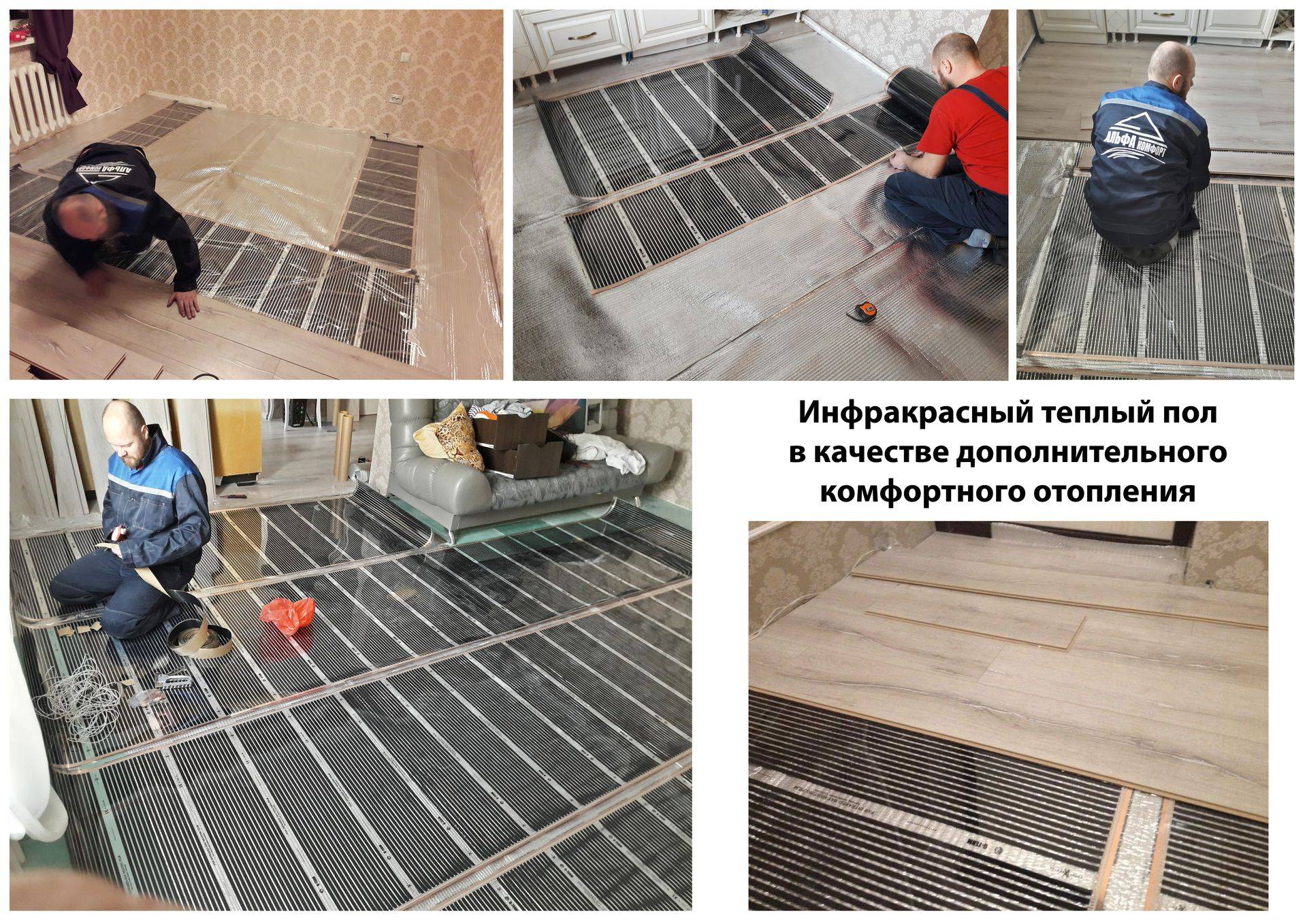

На практике пленочный теплый пол используется все же чаще как дополнительно отопление. Особенно он будет кстати в случаях, когда батареи центрального отопления греют плохо.

Вопрос: Насколько такой пол безопасен? Не ударит ли током?

Надёжная система электроизоляции гарантирует безопасность использования пола. Однако, как и при пользовании любыми электрическими приборами, необходимо соблюдать элементарные правила пользования. Например, не забивать в пол гвозди, одновременно держась за металлический предмет.

Вопрос: Какие еще бывают инфракрасные теплые полы?

Кроме пленочного пола есть еще такие типы ИК-полов, как стержневой (он больше используется при монтаже под керамогранит) и мобильные инфракрасные маты (коврики)

Плюсы и минусы

Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.

Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:

Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.

Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.

Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.

Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.

Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества

При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.

К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве. То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.

Правила укладки ИК тёплого пола

Нужно придерживаться нескольких несложных правил укладки ИК тёплого пола:

Первая линия пленки должна быть расположена на расстоянии не менее 100 мм к стене и не далее 400 мм.
Шаг линии отреза пленки — 250 мм, в других местах резать пленку нельзя.
Дистанция между соседними полосами пленки должна быть от 10 мм и выше.
Допустимая длина полосы пола — 8 м.

Под ламинат

Осуществляя укладку пленочного теплого пола под ламинат, соблюдайте правила:

Чтобы инфракрасная пленка не перегрелась, ее нужно распределять на тех участках, где отсутствует мебель.
Чтобы помещение прогревалось с максимальной эффективностью, пленочный пол должен покрывать площадь не менее 70 %.

Схема монтажа ИК теплого пола под различные типы финишные покрытия пол

Далее нужно начертить план расположения нагревательных элементов. На бумаге отразите места расположения мебели и нагревательной пленки.

Укладка производится на поверхность, которая перед этим выравнивается.

Бетонная стяжка не должна иметь перепадов. Чтобы тепло от термопленки не уходило, через плиты перекрытия в соседние квартиры, на пол нужно уложить термоизоляционную подложку (полипропилен), толщина которого 3-4 мм и с одной стороны он покрыт фольгой.

Полосы термоизоляции крепятся термоизоляционным скотчем, также их нужно аккуратно подрезать по периметру помещения.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктиром и символом «ножницы».

Если вы разрежете пленку по диагонали, то вы попросту ее испортите.

Расстояние пленки от стены должно быть от 10 см.

Полосы нагревательной пленки укладываются на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см.

Сгибать нагревательный элемент под углом 90 градусов и более нельзя, так как он перестанет функционировать.

Схема подключения ИК тёплого пола

В местах, где термопленка разрезается и разрезаются токопроводящие шины, надо выполнить битумную изоляцию, которая входит в комплект теплого пола. Контакт надо установить по центру торца токопроводящей шины и хорошо прижать плоскогубцами. Используя острый нож, необходимо произвести зачистку токоведущих проводов на 5-8 мм и зажать их плоскогубцами в клемме контакта, затем весь контакт изолируется битумной изоляцией. Подключается инфракрасный теплый пол параллельно медными многожильными проводами с сечением не менее 1,5 мм². Также рекомендуется установить термодатчик для того, чтобы автоматика теплого пола срабатывала правильно.

На расстоянии 20-25 см от стены, на которой будете устанавливать терморегулятор, используя перфоратор, выполните штробление. В образовавшееся отверстие под нагревательную пленку поместите датчик температуры.

Чтобы датчик показывал верную температуру, его обязательно нужно укладывать на теплоизоляционную подложку.

После всех вышеизложенных манипуляций терморегулятор подключается.

По завершению монтажа проверьте функционирование ИК теплого пола. Все термопленки при включении должны нагреваться. Только удостоверившись, можно укладывать ламинат на нагревательные элементы.

Под линолеум

Укладка под линолеум схожа, но есть и свои особенности:

На первом этапе подготовьте основание, т.к. смонтировать пол можно исключительно на ровной и стойкой поверхности.
Маты можно разрезать по 25 см. Кромка изолируется специальной лентой. Промежуток до труб системы отопления должен быть от 30 см.
Укладывать пленку нужно медными шинами вверх, накладывать стыки один на другой строго запрещено. Остальные этапы осуществляются в соответствие с инструкцией. Обязательным условием качественного обогрева является подключение терморегулятора.
Затем стелется линолеум. В помещениях, небольших по размеру, покрытие укладывается и оставляется на пару дней, после чего края прижимаются плинтусами.

Осуществлять укладку линолеума можно разными способами

Выполняя работы, учитывайте тот факт, нужно ли будет разбирать и переносить систему в будущем, а также обращайте внимание на технические характеристики теплых полов

Как видим, инфракрасный плёночный тёплый пол является отличным вариантом системы отопления, а его монтаж не так и сложен. Поэтому всё можно сделать своими руками.

Требования к основе под теплый пленочный пол под ламинат

Перед тем, как уложить теплый пол под ламинат, необходимо тщательно подготовить основу под него

Если планируется укладка на старое покрытие, важно убедиться, что оно пригодно к дальнейшей эксплуатации, не содержит впадин или неровностей, способно выдержать нагрузку после укладки финишного пола

Основу следует очистить, проверить наличие перепадов уровня – их значение не должно превышать толщины пленки в 3 мм. Обнаруженные неровности нужно устранить, после чего тщательно просушить поверхность. После этого может быть выполнена укладка пленочного теплого пола под ламинат.

Располагая пленку по поверхности пола, стоит помнить, что обогревать пространство под мебелью нецелесообразно и вредно для мебели. Однако если в скором времени планируется перестановка мебели, можно охватить теплым полом все пространство комнаты.

Устройство напольного отопления

Схема укладки и подключения нагревательных элементов своими руками выглядит следующим образом:

Монтаж термопленки происходит по направлению к стене, где будет размещаться терморегулятор. Какой стороной ее укладывать – не зависит от производителя или мощности нагревательных элементов. Любая термопленка устанавливается медной полосой вниз. Отдельные полосы не должны находить друг на друга.

Токоведущий провод зачищают на конце (8-10 мм). Подготовленный хвостик устанавливают внутрь контактного зажима.
Зажим вместе с проводами устанавливается на пленочный нагревательный элемент. Один его конец должен располагаться на медной шине, а второй – внутри конструкции. Для надежной фиксации используют плоскогубцы.
Изоляцию места обреза медной шины и место подключение электропровода проводят при помощи винил-мастичного скотча.
Количество мест соединения должно быть минимально, но для эффективной работы максимальная длина одной полосы – 8 м. Все элементы соединяются между собой параллельно.

Перед подключением системы к терморегулятору производят ее испытание

Важно выяснить, какая нагрузка будет приходиться на прибор. Если она как минимум на 20% меньше, чем значение, которое указано в паспорте терморегулятора, можно продолжать монтаж напольного отопления.
Установка датчика температуры осуществляется под пленкой ближе к середине второй секции

Для его монтажа необходимо вырезать отверстие в теплоизоляционном материале и основании соответствующего размера. Для прокладки кабеля к терморегулятору также нужно сделать небольшую канавку.
Провода, через которые происходит подключение инфракрасного теплого пола к терморегулятору и сети, отводят к плинтусу. Это уменьшит уровень давления на них от напольного покрытия. Для их отвода в теплоизоляционной подложке делают неглубокую канавку. После укладки проводов их фиксируют скотчем. Около стены кабели не должны выступать за теплоизоляцию. Для этого на данном участке делают более глубокий желобок для их установки.

Нагревательные элементы подключаются к терморегулятору по тому же принципу, что и другие системы напольного отопления. Схема монтажа указывается производителем на корпусе прибора. Чаще всего к 1, 2 гнезду подключается кабель от сети, к 3, 4 – теплый пол, 6, 7 – датчик температуры. Заземляющие провода соединяются между собой клеммой.
После подключения всех элементов системы к терморегулятору запускают в работу теплый пол. Для тестирования отопления задают максимальную температуру, которая будет обеспечивать оптимальные условия в помещении. При таком режиме не должно происходить перегрева или искрения в местах установки контактов. Теплый пол должен иметь стабильную температуру по всей поверхности.

Если монтаж теплого пола своими руками прошла успешно, переходят к установке выбранного напольного покрытия. Под него обязательно укладывают полиэтиленовую пленку, чтобы защитить систему от влаги.
