Схема электрического квартирного щитка — однофазный вариант

Введение

Многие строители и начинающие электрики, прокладывающие проводку при ремонте помещения, боятся самостоятельно заниматься монтажом щитка и подключением кабелей. На самом деле в этом нет ничего сложного – разобравшись в принципах и попрактиковавшись на несложных решениях, вы сможете самостоятельно подключать провода и строить правильные решения.

Классическая схема подключения электрооборудования

Конечно, не нужно начинать сразу с постройки щитка на промышленный цех с десятками потребителей, а вот стандартной квартирой может заняться даже начинающий. Итак, электрощиток – это небольшой ящик, который используется для коммутации линий электропроводки. Все работы с ним начинаются только после полного разведения кабелей по квартире. Их нужно маркировать, чтобы понимать, какой кабель отвечает за конкретную комнату и что именно он питает. Кабеля подводятся к ящику с запасом – в зависимости от размеров устройства, достаточно “отрезков” по 30-50 см. Запас нужен для заводки провода в короб и его свободного размещения внутри.

Боксы изготавливаются из металла и пластика. Пластиковые ящики практичнее применять в квартирах и домах, поскольку имеют малый вес и декоративную крышку (может окрашиваться в разные цвета и иметь фактуру). Они не боятся влаги, но вот прочность у них не очень высокая.

Металлические ящики дороже, тяжелее и крупнее, но при этом они более прочные – их не повредят случайные удары, ультрафиолет, резкие перепады температуры и пр. Но вид у них не очень красивый, к тому же они могут ржаветь от влаги.

По способу крепления электрические распределительные щитки делятся на встраиваемые и накладные. Для встраиваемых в стене вырезают проем так, чтобы крышка легла заподлицо с отделкой (правильнее ставить их уже после оштукатуривания поверхности или облицовки гипсокартоном, чтобы уровни совпали). Их используют при обустройстве скрытой проводки, которая также прячется в стенах. Накладные обычно используются при наружной проводке, их не нужно утапливать, а просто прибить к стене гвоздями или закрепить при помощи саморезов/дюбелей. Их установка намного проще, чем встраиваемых, но они не очень красиво смотрятся в интерьере, поскольку выпирают со стены. Впрочем, опытный дизайнер всегда может интересно обыграть их, создав интересные предметы интерьера.

На данный момент в магазинах представлено множество вариантов щитков от российских и зарубежных производителей. Но мы рекомендуем приобретать товары именитых марок. Они дороже китайско-российских “ноунеймов” всего на 15-20%, но их качество и продуманность намного выше

При выборе обращайте внимание на таких лидеров рынка, как IEK, ABB, Legrand, Schneider Electric и другую продукцию европейско-американского рынка. Поверьте – сделанные вложения гарантированно окупятся удобством использования и сроком службы щитка

Подводка кабелей к щитку – всегда маркируйте их

Преимущества брендированных товаров:

  1. Сертификация. Если вы приобретаете пластиковый бокс, то можете быть уверены в том, что он не загорится в критических ситуациях, а крышка не развалится за 3-4 года от того, что на нее попадают солнечные лучи. Металлические боксы не начнут ржаветь через год после установки, механизм открытия не рассыпется и крышка не отвалится, как в дешевых вариантах.
  2. Доступная цена. Оригинальный фирменный вводный распределительный щит не ударит по вашему бюджету, особенно если вы переделываете всю проводку. Он выгоднее тем, что его не придется менять через 5-7 лет и заново переделывать все подключения. Средний срок службы качественного щитка – 30-50 лет.
  3. Хорошая комплектация. С боксом в комплекте могут идти наклейки для автоматов и УЗО, вводные гофры, заземляющая шина, нулевая шина, саморезы или дюбеля для установки и прочие мелочи, которые вам все равно придется приобретать.

Схема подключения автоматов в щитке

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.

Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник.

Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.

Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.

УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).

Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.

Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

Квартира

Итак, если квартира старой постройки и, к тому же, однокомнатная (к примеру, хрущевка), тогда проект расключения электропроводки будет выглядеть следующим образом:

Как Вы видите, в данной схеме подключения распред щитка нет PE шины, т.к. в старых хрущевках заземление отсутствует. Что касается элементов электросхемы, она состоит из двухполюсного автоматического выключателя, счетчика электроэнергии (), и групповых автоматов. Один автомат обслуживает группу освещения, второй — розетки, ну и третий – стиральную машину. Если же у Вас присутствует контур заземления, тогда электрическая схема сборки распределительного щита в квартире будет выглядеть так, как показано в примере ниже.

Важно!
Установка УЗО в двухпроводной электросети запрещена согласно ПУЭ п. 1.7.80 (см

) и ряде других нормативных документов, поэтому этот вопрос вызывает множество споров. У каждого специалиста своё мнение на этот счет. С одной стороны совмещенный защитный и рабочий проводник рвать нельзя, с другой стороны без УЗО вообще никакого шанса на выживание не будет, если вы «хорошенько» влезете в «фазу». Установка УЗО в двухпроводную электросеть допустима как временная мера с будущим переходом на полноценную сеть с заземляющим защитным проводником (PE), типа – , .

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и . Четвертый элемент проекта – гребенка, которая соединяет автоматические выключатели. (5) – однофазное УЗО на 40 Ампер и ток утечки 30 мА, ну а (6) – групповые автоматы (3 по 16 Ампер и 1 на 25, для ). На вводе установлен однополюсный автоматический выключатель, номиналом 40 Ампер. Самый нижний ряд электросхемы состоит из квартирных потребителей – группы освещения, розеток и мощных электроприборов (в нашем случае плиты).

Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии. В этом случае электросхема вводно-распределительного щитка будет более серьезной и по количеству автоматов не уступающей частному дому. Итак, к Вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электричества должна быть трехфазная сеть (380в) и на вводе, соответственно, трехполюсный автоматический выключатель на 63 Ампера. В остальном, дальше идет УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от предназначения), ну и отдельное устройство защитного отключения для , с током утечки не больше 30 мА, согласно ПУЭ п. 7.1.38.

Современным решением является система защиты от протечек воды. Она позволит сохранить ваше жилье и жилье соседей от затопления во время аварийной ситуации, либо если вы забыли выключить воду. Так вот на этапе ремонта для защиты от протечек нужно проложить отдельный кабель в ванную комнату, от щитка. Подключение модуля управления к сети переменного тока должно осуществляться с использованием устройства защитного отключения (УЗО) или дифференциального автомата с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее о ней можете прочитать в нашем обзоре .

Также напомним, что для питания электроплиты должен применяться кабель с сечением токопроводящих жил не менее чем 6 кв. мм, согласно СП 256.1325800.2016 п. 10.2 (СП 31.110 – п. 9.2). При этом учитывайте реальную мощность электрической плиты и проверяйте достаточно ли 6 кв. мм. сечения.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и переходите к электромонтажным работам! О том, мы уже рассказывали!

Подбор систем безопасности

Грамотный выбор электропроводки заключается в расчете энергопотребителей (с небольшим запасом), подборе типа самих проводов и их сечения. Первое, что нужно отметить на плане, – расположение розеток, выключателей и распределительных коробок. Существует единый унифицированный свод правил (ПУЭ), который четко регламентирует конструкции электрических установок и иных приборов и способы их монтажа.

Важным моментом является то, что в санузлах категорически запрещено делать выключатели, а розетки должны быть специального типа (с защитой, в том числе и автоматикой выключения). Жилые помещения тоже имеют ограничения: выключатели должны располагаться в непосредственной близости к двери (дверной ручки), высота расположения от пола должна быть от 0,3 до 1,8 м. Это правило касается и установки электророзеток.

Инструкция по установке

Перед установкой сначала нужно выбрать место для монтажа. Для монтажных работ используют металлический или пластмассовый шкаф. Они бывают разных размеров, необходимо заранее посчитать количество устройств, чтобы выбрать нужный размер.

Некоторые модели снабжены смотровыми окнами для снятия показаний счетчика.

Как правильно подключить УЗО и автоматы самостоятельно, основные правила:

  1. Любые работы начинаем после отключения электропитания.
  2. При монтаже проводки и защитных устройств, строго соблюдайте выбранную схему, лучше ее держать перед собой.
  3. Подключать провода строго цветной маркировке. Зачистить концы проводов на 0,5 см и зафиксировать винтами.
  4. Все защитные устройства, автоматы, реле напряжения крепятся на ДИН-рейке. Для их фиксации зацепитесь верхним зажимом, отверткой отогните нижний зажим и надавите на устройство, когда оно станет на место, отпустите нижний зажим.
  5. Подписывайте все защитные устройства в щитке, чтобы знать, какие приборы через них подключены.
  6. Первым к входным проводам подключается автомат, только после него монтируются все остальные устройства.
  7. При выборе входного УЗО рассчитываем его параметры в зависимости от протекающего тока в сети. Например, для тока в 20-25 ампер, следует брать защитное устройство отключения на 32А.

Если случается ложное выключение или устройство наоборот не срабатывает, причина может быть в следующем:

  • фазный и нулевой провода соединены после УЗО;
  • проверьте, закреплен ли нулевой провод;
  • нулевой провод и заземление соединены в розетке;

Комплектующие – какой щит и модули выбрать

Корпус распределительного щита выполняется из металла или пластмассы, закрепляется на стене или утапливается в нее. При скрытой проводке больше подходит щиток распределительный, скрытый в нише стены. Внешний щит можно установить в доме или на улице. Вопрос выбора немаловажный: очень дешевый пластиковый корпус быстро приходит в негодность. Лучше покупать ящик, имеющий съемные стенки, в котором легко снимаются или отодвигаются DIN-рейки. По размеру лучше иметь некоторый запас внутреннего пространства.

Выбираем щиток в квартиру

Начальным элементом любой схемы является вводный автомат, который отключает поступление электричества в дом. Его номинальные показатели зависят от общей мощности, потребляемой домом. Постановлением Правительства РФ определено, что сетевые организации осуществляют стандартное подключение электроснабжения 380 В на 15кВт. Если требуется больше, подключают за дополнительную плату.

Дальше подбираются: счетчик модульного типа, автоматические выключатели, УЗО или дифференциальные автоматы. При выборе учитывают:

  • номинальную силу тока;
  • ток, при котором срабатывают автоматы;
  • скорость их срабатывания.

Автоматы устанавливаются в каждую цепь отдельный

Важно рассчитать их параметры: при недостаточной мощности будет постоянно происходить ложное срабатывание. При малой мощности они не смогут выполнять свое назначение – защищать от перегрузки. Автоматы оснащены устройством на время срабатывания

Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии

Автоматы оснащены устройством на время срабатывания. Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии.

Создание схемы

Электрический щиток в частном доме или квартире начинается с проектных работ, а именно – создания монтажной схемы. При этом желательно придерживаться рационального подхода к распределению будущих элементов. Это позволит не только сделать устройство более компактным, но и сэкономить на проводке. На данном этапе окончательно определяется место для монтажа готового оборудования.

Как рассчитать количество мест в электрощите

Рациональный подход при проектировании распределительного щита, в первую очередь, подразумевает грамотный расчёт количества мет под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.

За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина равняется 17 с половиной сантиметров. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.

Для удобства проведения расчётов предлагаем вам таблицу с основными компонентами, которые могут потребоваться в распределительном щите.

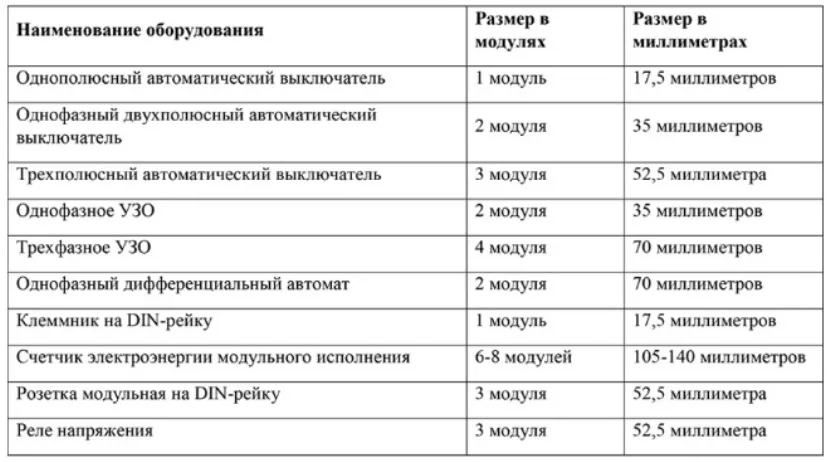

Таблица размеров модулей:

Пример простого расчёта для распределительного щита

Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.

На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:

  • на входе автоматический выключатель с двумя полюсами = 2 модуля;
  • далее установлен счётчик электроэнергии = 6 модулей;
  • после счётчика два УЗО = 4 модуля;
  • автоматические выключатели с одним полюсом в количестве шести штук = 6;
  • нулевые шины, предназначенные для двух УЗО = 2.

Подведём итоги суммировав все модули и получим – 20 мест и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.


Схема небольшого щита распределения Источник avatars.mds.yandex.net

Несколько слов про УЗО

При проектировании и монтаже важно помнить ещё об одном моменте – включение в схему УЗО. Эта аббревиатура расшифровывается как – устройство защитного отключения

Как и автомат УЗО является устройством защиты, но намного более чувствительным.

Автоматические выключатели рассчитаны на работу с короткими замыканиями в сети. Ток при таких нагрузках может достигать сотен ампер. Однако даже пара десятков миллиампер могут пагубно сказаться на человеческом здоровье. УЗО защищают именно от таких неприятностей.

Например, ребёнок засунул в розетку посторонний предмет, и ток будет мгновенно отключён. Плюс к этому необходимо добавить вид заземления в квартире. Уже повсеместно используется система с тремя фазами и нолём (международный стандарт TN-C). УЗО в такой системе является единственной и надёжной защитой от перегрузок.

Правила безопасности при установке устройств защиты

Работа электрика связана с опасностью поражения электрическим током

Поэтому большое внимание стоит уделять технике охраны труда. Правила безопасности предписывают:

Электромонтажные работы нужно выполнять с полным снятием напряжения. Желательно обесточить весь щиток, чтобы случайно не дотронуться до токоведущих частей или не сделать короткое замыкание. Дома соблюсти данное условие в большинстве случаев нетрудно.
Нельзя в качестве заземления использовать металлические трубы (например, отопления или водоснабжения), арматуру в стенах и другие, не предназначенные для этой цели конструкции. Иначе можно получить удар электрическим током.
Для подсоединения проводов нужно использовать заводские шины или клеммы: по ПУЭ соединение и наращивание жил скруткой запрещено.
По правилам замену или установку автоматов должны выполнять два человека, один из которых будет наблюдающим

Особенно это важно соблюдать при неполном снятии напряжения: когда рядом расположены токоведущие части.
При включении автоматов, необходимо отворачивать глаза от щита в сторону. Это при возникновении короткого замыкания поможет защитить их.

Наличие сетевого напряжения можно проверить следующими инструментами:

  • вольтметром (мультиметром);
  • двухполюсным индикатором;
  • индикаторной отверткой;
  • При отсутствии вышеперечисленных приборов можно использовать лампу на 220 В, вкрученную в патрон с двумя подсоединенными проводами.

Есть случаи, когда полностью снять напряжение нет возможности: правилами допускается работать вблизи токопроводящих элементов. Тогда следует токоведущие части прикрыть диэлектрическим (непроводящим) материалом, например, сухим картоном, листом текстолита.

УЗО отключает напряжение при наличии замыкания на землю. Но если прикоснуться к фазе и нулю, то устройство не сработает. При самостоятельном монтаже автоматов нужно всегда соблюдать схему и технику безопасности. Устанавливать УДТ и автоматы лучше доверить лицам с соответствующей группой электробезопасности и имеющим допуск на проведение данного вида работ.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит. ознакомьтесь с отдельной инструкцией, на которую мы сослались!

ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

  • мультиметр (чтобы прозвонить проводку после подключения всех элементов).
  • набор отверток (закручивать винтики на клеммах).
  • инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
  • шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

  1. Повесьте корпус на стену (либо установите в подготовленную нишу).
  2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
  3. Зачистите жилы для качественного присоединения к клеммам.
  4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
  5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
  6. Установите нулевую и заземляющую шину.
  7. Нарежьте соединительные провода на подходящие отрезки.
  8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке. мы рассказали в отдельной статье.
  9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
  10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика .
  11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО. значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Порядок подключения

Важно помнить, что все работы с УЗО в электрощите выполняются при отключенном напряжении. Процесс монтажа можно разбить на 5 шагов:

  1. подготовка распределительного щита;
  2. разметка щита для установки всех элементов электросхемы;
  3. установка счетчика электроэнергии;
  4. установка автоматических выключателей;
  5. монтаж нулевых клемм;
  6. монтаж УЗО;
  7. подключение потребителей электроэнергии в сеть УЗО.

В процессе монтажа часто встречаются ошибки. Самые распространенные из них:

  1. Неверно выбранные типы элементов. Грубейшая ошибка – номинал входных автоматических выключателей превышает номинал УЗО. Схема в таком виде не только плохо защищает сеть, вызывает ложные срабатывания защиты, но и сама является потенциальным источником аварии;
  2. Установка устройства перед счетчиком. По причине наличия в УЗО немаленького магнитопровода показания счетчика не будут верными и представитель электросбытовой компании не примет такую конструкцию в эксплуатацию;
  3. Несоответствие схеме подключения нейтральных полюсов;
  4. Включение нейтралей по параллельной схеме;
  5. Ошибочное подключение защитного заземления к нейтрали.

Схема подключения «вводной автомат»

В настоящее время, как правило, используются трехпроводные домовые сети с защитным заземлением.

Первым в цепи установлен центральный автоматический выключатель. За ним включен счетчик электроэнергии и только после него идет УЗО. По известным правилам номинал УЗО превышает номиналы автоматических выключателей нагрузки на порядок

При подобной схеме важно обеспечить правильное подключение нулевого и фазного проводов

Достоинством такой схемы следует считать:

  1. наличие только одного дорогостоящего УЗО;
  2. небольшой объем рабочего пространства, который занимает одно устройство.

Недостатком схемы является:

  1. трудности в поиске неисправности проводки;
  2. сложность подбора параметров под имеющихся потребителей.

Недостатки этой схемы устраняются распараллеливанием групп потребителей и установкой дополнительного УЗО.

Подключение к трехфазной сети с заземлением по схеме «отдельный автомат»

Электрическая схема крупного жилого объекта подразумевает наличие разнообразных потребителей энергии. Для таких приборов как мощный холодильник, стиральная машина, духовой шкаф, требуется отдельное УЗО. Это необходимо для защиты конкретного прибора и сохранения работоспособности других, не связанных с ним.

Самой безопасной схемой включения является трехпроводная схема с заземлением, а применив селективное четырехполюсное УЗО становится возможным подключение к трехфазной промышленной сети. При такой схеме обеспечивается и защита от повреждения изоляции цепи и от утечки.

Преимущества схемы «отдельный автомат»:

  1. удобство поиска утечки в цепи, поскольку плечи цепи имеют индивидуальные устройства.
  2. возможность подключать потребители гораздо большей мощности;
  3. эта схема обеспечивает самый высокий уровень защиты.

Недостатки схемы «отдельный автомат»:

  1. высокая цена из-за большого количества блоков;
  2. значительный объем, занимаемый схемой;
  3. невозможность постройки такой цепи без наличия трехфазного питания.

Схема питания от однофазного источника по функционалу практически равна предыдущей схеме. В ней можно отказаться от селективного УЗО и этим сократить стоимость, но нагрузочная способность этой сети будет гораздо меньше.

Схема подключения УЗО к трехфазной сети

Современные модульные устройства защиты

Автоматический выключатель – устройство, размыкающее электрическую цепь в случае перегрузки или короткого замыкания

Потребность в электроэнергии неуклонно растет. При этом большая часть распределительного оборудования эксплуатируется не один десяток лет. Поэтому качество получаемого тока часто оставляет желать лучшего. Есть и другие причины перепадов энергии – природные, технические.

Чтобы обезопасить электротехнические приборы и щиток, устанавливают модульные устройства защиты – автоматы. Современные устройства быстро реагируют на появление сверхтоков и размыкают электрическую сеть

В щитках работает то же правило подключения автоматов, что и в других приборах – питание заводится только с верхней части устройства.

Оголенные жилы кабелей закрепляются на клеммах модулей специальными защелками, например, винтами. Необходимо не допустить попадания кусков изоляции, влаги и пыли на контакты – если сразу не проявится, потом может пропасть электричество в части помещения или целиком (зависит от группы подключенных клемм), возможно возгорание.

Если жила кабеля цельная, для лучшего соединения рекомендуется загибать ее в форме U, потом закручивать. Так обеспечивается большая площадь контакта и лучшая проводимость. Для многожильных следует использовать специальные крепления НШВИ-2 и НШВ.

Сборка модульных элементов щита

Трехфазное устройство защитного отключения (УЗО)

Если соединение выполняется впервые, важно соблюдать поэтапную инструкцию, чтобы правильно собрать электрощиток и модули автоматов. Важно убрать лишние элементы, обеспечить достаточное освещение. Для начала приготовить требуемые блоки:

Для начала приготовить требуемые блоки:

  • автоматы отключения;
  • реле для контроля напряжения (защита бытовых приборов от скачков электроэнергии);
  • УЗО;
  • автоматы дифференциального типа;
  • кросс-модули.

Если есть некоторые навыки работы с электричеством и проводкой, собрать однофазный счетчик не составит труда. Сборка трехфазного щитка проводится по той же схеме, разница только в числе жил и замыкаемых контактов. Элементы закрепляют на рейку зажимами в указанном порядке. После проверяют правильность соединения, только потом приступают к клеммным контактам. Ослабляют винты, гребенками распределяют провода.

Фаза на УЗО, модульные автоматы и другие компоненты раздается с вводного выключателя. Ноль берется от зажима автомата на вводе УЗО. Свободный конец нулевого кабеля подсоединяется к нулю основной шины (коммутация осуществляется единым синим проводом). Если остались неиспользуемые контакты, их следует закрепить шуруповертом.

После этого проводится окончательная проверка по заранее подготовленной схеме электрощита. Затем подается напряжение в тестовом режиме. Проводится замер количества электроэнергии на клеммах мультиметром или другим прибором.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
