Монтаж точечных светильников в потолок: инструктаж по монтажу + советы специалистов

Виды светильников и рекомендуемая мощность ламп

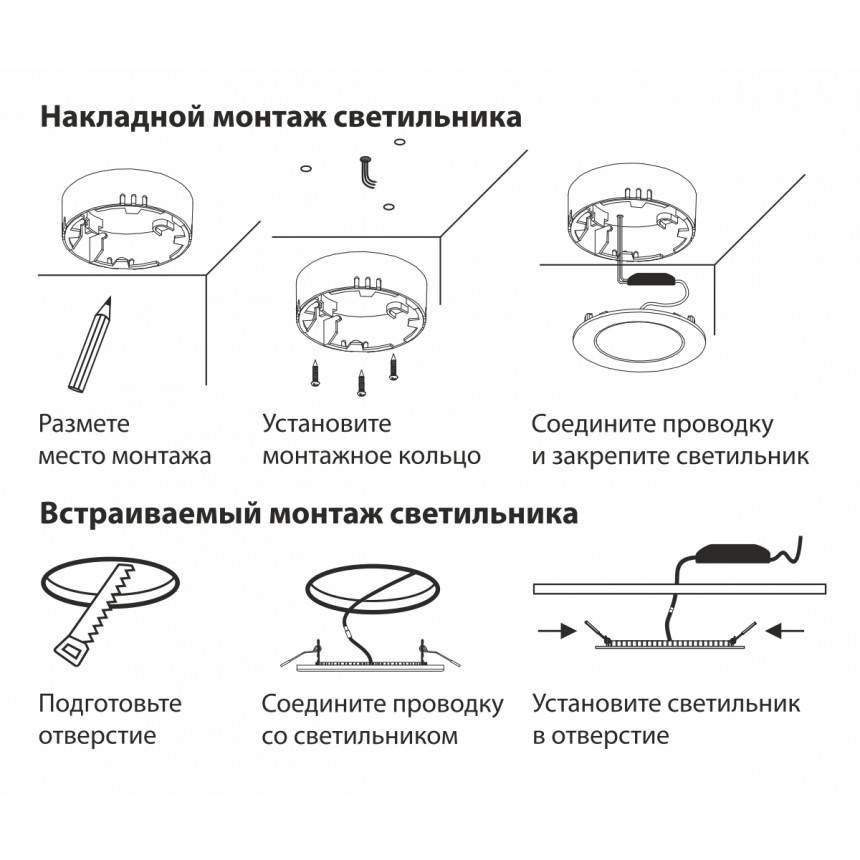

По способу установки точечные приборы освещения подразделяются на два типа:

1. Встраиваемые. Основная часть устройства скрывается за полотном. Нижний край находится на одной высоте с потолком и не выступает за него. Общий уровень конструкции из-за этого немного опускается. При таком расположении споты менее заметны, но поток света получается более узконаправленным. Лампа и полотно вокруг неё сильнее нагревается и дольше остывает.
2. Накладные. Светильник закрепляется на уровне потолка, а корпус находится ниже. При наружном расположении прибор заметнее, зато быстрее охлаждается и равномернее освещает пространство. Такой тип безопаснее в использовании.

Корпус делают из разных материалов: стекла, хрусталя, алюминия, гипса, пластика. Форма может быть круглой, квадратной или прямоугольной. Чтобы выбрать внешний вид, учитывают общую стилистику комнаты. Желательно приобретать светильники, предназначенные именно для натяжных потолков. Их конструируют таким образом, чтобы лучи не просвечивали через полотно вокруг. Гипсокартон — более плотный материал, поэтому у подвесных потолков подобных проблем нет.

Лампочки бывают нескольких типов:

1. Лампы накаливания. Почти не используются с натяжным потолком, так как сильно нагреваются.
2. Галогеновые. Относительно дорогой вариант и тоже выделяют много тепла.
3. Энергосберегающие. Удобны там, где требуется постоянное освещение, а при частом включении потребляют много электричества.
4. Светодиодные. Экономичные и долговечные, практически не нагреваются.

Самые распространённые типы цоколя:

• G5.3 (для галогеновых и светодиодных ламп);
• GX53 (led и энергосберегающие);
• G9 (галогенные и светодиодные для накладных светильников).

Раньше выпускали только лампочки, работающие от напряжения 12В. Для подключения к сети питания требовался трансформатор. Сейчас в продаже есть лампы, которые работаю напрямую от 220В.

Подключение светильников к сети электроснабжения

Точечные светильник для натяжных потолков могут быть подключены двумя способами: с питанием 220 и 12 В.

У каждой из этих схем есть как свои недостатки, так и преимущества.

Выбор же между ними следует делать еще до того, как начнется монтаж натяжного потолка. Обосновывается это требование тем, что электропроводка, а также все вспомогательное электрооборудование должно быть уложено еще до того, как будет натянуто потолочное полотно.

Потом до электрики будет уже попросту не добраться без демонтажа полотна.

Подключение по линии 220 В – это наиболее простая схема, целиком и полностью повторяющая подключение обычных светильников на традиционном потолке. Провод «рабочий ноль» идет непосредственно к светильникам, а «фазный» проходит через выключатель. При этом светильники можно объединять в группы, для управления которыми достаточно лишь воспользоваться многоклавишным выключателем.

Преимущества подключения по линии 220 В:

• элементарная схема электропроводки;
• нет ограничений для протяженность линии;
• возможность применять провод малого сечения, т.к. сила тока сравнительно мала.

Недостатки подобной схемы:

• лампы имеют не самый рекордный срок службы;
• высокое напряжение представляет собой опасность.

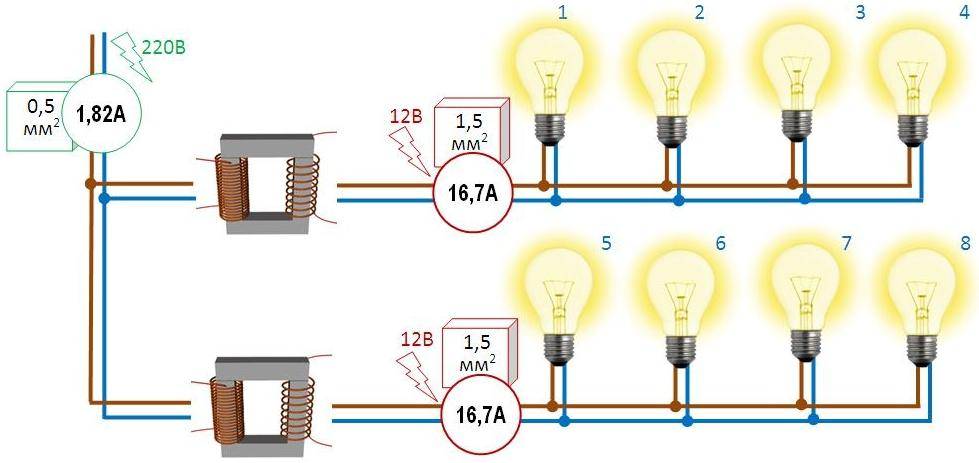

Подключение светильников, рассчитанных на 12 В более привлекательно в плане безопасности. Кроме того, низковольтные источники света обладают более долгим сроком службы, чем их высоковольтные аналоги. Однако схем подключения в этом случае будет чуть более сложной, поскольку в нее должен быть включен электронный источник питания.

Достоинства подключения по 12 В следующие:

• полная безопасность,
• наличие встроенных систем защиты от коротких замыканий,
• долгий срок службы всех приборов.

Выбирая источник питания на 12 В, следует обратить внимание на его мощность, выходное напряжении и силу выходного тока. Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения. Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения

Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения

Если мощности у имеющихся в продаже источников питания не будет хватать, то лучше всего разбить светильники на две группы и запитать их отдельно через трансформаторы чуть меньшей мощности.

Как видно, самостоятельный монтаж светильников для натяжного потолка и их подключение к сети – дело вполне посильное даже начинающему мастеру. И сложность монтажа совершенно не зависит от площади потолка и его конструкции.

Даже причудливые и оригинальные многоуровневые натяжные потолки можно самостоятельно снабдить не менее оригинальными светильниками.

К тому же, технологии бытового освещения не стоят на месте. Постепенно появляются модели светильников, ранее требовавших установки дополнительного оборудования, а теперь же выпускаемые в корпусах стандартных типоразмеров. Так случилось и с галогенными, и со светодиодными источниками света. Поэтому создание уникальной системы освещения на базе натяжного потолка – очень увлекательное и несложное мероприятие.

Предлагаем ознакомиться с видео, в котором показан процесс установки и подключения точечного светильника в натяжной потолок:

Подключение

Двухжильный провод прокладывают от отверстия к отверстию. Возле каждого делают петлю. Далее ее достают из отверстия, где запланировано местонахождение светильника.

Петли разрезают или снимают с проводов изоляцию примерно на 3 см. Для установки светильника нужна пара 10-12-сантиметровых жил провода (по 3 см из которых необходимо оголить).

Следующий шаг — присоединение одного из концов провода к клемме осветительного прибора, а второго — к проводнику электропитания, подходящего от переключателя.

Чтобы правильно подключить светильник, рекомендуется придерживаться следующей схемы:

Фиксация конструкции

Закрепление точечных светильников на подвесном потолке проводится с помощью скоб (они расположены на боковинах устройств). Их нужно аккуратно отогнуть кверху, а затем вставить прибор в заранее подготовленные отверстия.

Завершают установочные работы подключением концов проводов к питающему проводнику через переключатель. Теперь можно подключать электроэнергию и пользоваться светильниками.

Разметка

Монтаж точечных светильников в натяжной потолок начинается с разметки. Это важный этап, от которого зависит внешний вид потолка. Если осветители расположены в один или несколько рядов, заметное отклонение от прямой линии портит всю красоту. Разметка, выполняемая на потолке, сама по себе весьма утомительна. К тому же на потолке ее потребуется сделать первый раз для крепления светильников и второй раз по уже натянутому материалу. Но существует технология, при которой потрудиться над разметкой можно только один раз. Для этого она делается на полу и проецируется на потолок.

• Сначала на полу на глаз или иначе определяются примерные места размещения источников света при расположении их на потолке.
• На эти места приклеивается клейкая лента. Она предназначена для нанесения меток.
• Для разметки удобно пользоваться шаблоном, который можно сделать из подручных материалов.
• Сначала разметка делается карандашом. Если что-то не так нанесено, линии стираются и наносятся заново. Когда становится очевидной правильность разметки линии карандашом, она наводится маркером.
• Используя готовую разметку, сделанную на полу, и световой нивелир, метки переносятся сначала на основной, а затем и на натяжной потолок.

Наносим разметку на полу, используя шаблон, и переносим ее на потолок световым нивелиром

Световая метка будет на том же месте и после инсталляции пленки. Перенеся разметку на потолок, начинают крепить к нему закладные платформы. Для выполнения этой и последующих операций нужен набор инструментов и принадлежностей, показанных далее на изображении.

Инструменты и принадлежности для инсталляции точечных осветителей

Светодиоды: особенности применения

Лучше всего начать с обзора общих свойств светодиодной системы освещения.

Достоинства

1. Экономия. На каждый ватт светодиодные светильники выделяют отдачу, которая составляет 120 люмен. Если провести сравнения, то обыкновенные лампы могут выделить максимум 24 люмена.
2. Срок службы достаточно долгий. Теоретически светодиоды могут работать 72 тысячи часов.

1. Состав полупроводника, который находится в светильнике напрямую может влиять на технические характеристики системы. Можно установить цвет светильника даже не используя дополнительные светофильтры.
2. Для того, чтобы задать светоизлучению из светильников определенного направления совсем не обязательно применять специальные отражатели. Световой поток любого штучного источника света нуждается в фокусировке, что в сою очередь влияет на яркость света.

1. Во время работы, при определенных повреждения или даже полном разрушении, светодиоды не выделяют вредоносные вещества, поэтому являются абсолютно безопасными.
2. Низкий уровень тепловыделения. Светодиодные светильники можно устанавливать в подвесные потолки, используя минимальные проемы и не опасаться, что они перегреются от высокой температуры.
3. Инерционность практически отсутствует. При включении, светильники загораются сразу. Не нужно ждать пока лампа разогреется.
4. Система стойко переносит нагрузки. В большинстве случаев обычные лампы портятся именно в момент включения. Чем чаще светильники включаются или выключаются, тем меньше становится срок их службы.

Данный цикл использования никак не влияет на систему светодиодного освещения.

Недостатки

1. Самым основным недостатком является высокая стоимость. Даже не смотря на то, что в последние несколько лет цены на светодиодные светильники значительно снизились, они все равно являются самыми дорогостоящими.
2. Низковольтны постоянный ток является источником питания светильников. Также могут использоваться стабилизаторы, диодные мосты и прочие приборы. Их наличие также влияет на общую стоимость.
3. У мощных светодиодных светильников присутствует определенное тепловыделение. При этом рабочая температура ограничивается всего 100 градусами. В таких ситуациях следует применять радиаторы.

Как установить люстру на натяжной потолок

Люстра может крепиться на крюк, а так же на линейные или крестообразные планки.

Крюк. В зависимости от количества плафонов у люстры, крюк может быть на резьбе — вкручивается в дюбель или забитую в высверленное отверстие пробку. Используется для люстр с 3-5 рожками. Для более тяжелых осветительных приборов используют крюк-бабочку. Для этого в бетонном перекрытии высверливается отверстия до внутренней полости плиты. В него загоняется крюк до раскрытия лепестков.

Крюк-бабочка для тяжелых люстр.

Чтобы декоративный колпак имел жесткий упор и фиксировал осветительный прибор над натянутой пленкой, к перекрытию потолка крепиться жесткий каркас из фанеры. Для этого в нем посредине перфоратором или дрелью с насадкой-коронкой вырезается круглое отверстие под провода и подвес (трос или цепочку).

Затем с помощью перфорированной ленты дюбелей и саморезов фанера крепится к основному потолку так, чтобы крюк и кабель были над вырезанным отверстием. Длина прямого подвеса или перфорированной ленты должна быть с запасом.

Как и в случае со встроенными светильниками, платформа прижимается руками к перекрытию, чтобы после окончания работ по устройству натяжного потолка ее можно было потянуть вниз до контакта с поливинилхлоридной пленкой или тканью полиэстера.

Элементы крепления люстры.

После установки натяжного потолка, в полотне вырезается отверстие, но только после наклеивания пластикового кольца (его можно вырезать самостоятельно из любой пластмассы, так как не требуется термозащита пленки, а только предотвращение ее разрыва).

Через отверстия в пленке и фанере люстра подключается через клеммный блок к проводам, а затем подвешивается на крюк. Если подвесить сразу — сложно проводить соединение проводов. Завершается процесс поднятием декоративного колпака к потолку, до упора. Если все же фанера легла не плотно и колпак оставляет след на полотне, то нужно опустить или каркас или колпак.

Планка. Производители люстр для крепления их к потолку используют также одну или две планки (располагаются крестом под прямым углом). В этом случае берется брус под каждую планку (немного длиннее, чтобы люстра не качалась) и крепится к потолку перфорированной металлической лентой. Но перед этим в сплошном брусе посредине высверливается отверстие под болт.

Если люстра легкая, болт можно заменить саморезом. Тогда высверливать отверстие нет необходимости. Второй брус разрезается пополам и так же крепиться к перекрытию, а для большей устойчивости с помощью углового крепежа и к первой планке. Длина крепежных стоек должна быть с запасом, чтобы при необходимости брус можно было опустить вниз к натянутому потолку.

Крестообразное основание для крепления люстры фиксируется с помощью дюбелей и саморезов.

После того, как пленка ПВХ или полиэстер будут натянуты для установки люстры необходимо:

• концы планок с вставленными болтами обмотать изолентой, чтобы не повреждалось полотно потолка;
• накладную планку прикрепить к брусу;
• подключить люстру через клеммы к электросети;
• корпус люстры прикрепить к планкам;
• место крепления закрыть декоративным колпаком — поднять его до натянутого потолка.

Декоративный колпак скроет провода и отверстие.

Выберите город

А
Абакан
Адлер
Азов
Александров
Алексин
Альметьевск
Анапа
Ангарск
Анжеро-Судженск
Апатиты
Арзамас
Армавир
Арсеньев
Артем
Архангельск
Асбест
Астрахань
Ачинск

Б
Балаково
Балахна
Балашиха
Балашов
Барнаул
Батайск
Белгород
Белово
Белогорск
Белорецк
Белореченск
Бердск
Березники
Берёзовский
Бийск
Благовещенск
Бор
Борисоглебск
Братск
Брянск
Бугульма
Будённовск
Бузулук

В
Великие Луки
Великий Новгород
Верхняя Пышма
Видное
Владивосток
Владикавказ
Владимир
Волгоград
Волгодонск
Волжск
Волжский
Вологда
Вольск
Воркута
Воронеж
Воскресенск
Воткинск
Всеволожск
Выборг
Выкса
Вязьма

Г
Гатчина
Геленджик
Георгиевск
Глазов
Гойты
Горно-Алтайск
Грозный
Губкин
Гудермес
Гусь-Хрустальный

Д
Дзержинск
Димитровград
Дмитров
Долгопрудный
Домодедово
Донской
Дубна

Е
Евпатория
Егорьевск
Ейск
Екатеринбург
Елабуга
Елец
Ессентуки

Ж
Железногорск
Жигулёвск
Жуковский

З
Заречный
Заринск
Зеленодольск
Златоуст

И
Иваново
Ивантеевка
Ижевск
Иркутск
Искитим
Ишим
Ишимбай

Й
Йошкар-Ола

К
Казань
Калининград
Калуга
Каменск-Уральский
Каменск-Шахтинский
Камышин
Канск
Кемерово
Керчь
Кимры
Кинешма
Киров
Кирово-Чепецк
Кисловодск
Клин
Клинцы
Ковров
Когалым
Коломна
Комсомольск-на-Амуре
Копейск
Королёв
Кострома
Краснодар
Краснокамск
Краснотурьинск
Красноярск
Кропоткин
Крымск
Кстово
Кузнецк
Кумертау
Кунгур
Курган
Курск

Л
Лабинск
Лениногорск
Ленинск-Кузнецкий
Липецк
Лиски
Лобня
Лысьва
Лыткарино
Люберцы

М
Магнитогорск
Майкоп
Махачкала
Междуреченск
Мелеуз
Миасс
Минеральные Воды
Минусинск
Михайловка
Мичуринск
Москва
Мурманск
Муром
Мытищи

Н
Набережные Челны
Назарово
Назрань
Нальчик
Наро-Фоминск
Находка
Невинномысск
Нерюнгри
Нефтекамск
Нефтеюганск
Нижневартовск
Нижнекамск
Нижнеудинск
Нижний Новгород
Нижний Тагил
Новоалтайск
Новокузнецк
Новокуйбышевск
Новомосковск
Новороссийск
Новосибирск
Новотроицк
Новоуральск
Новочебоксарск
Новочеркасск
Новошахтинск
Новый Уренгой
Ногинск
Норильск
Ноябрьск
Нягань

О
Обнинск
Одинцово
Озерск
Октябрьский
Омск
Орел
Оренбург
Орехово-Зуево
Орск

П
Павлово
Павловский Посад
Пенза
Первоуральск
Пермь
Петрозаводск
Петропавловск-Камчатский
Подольск
Полевской
Прокопьевск
Псков
Пушкино
Пятигорск

Р
Раменское
Ревда
Реутов
Ржев
Ростов-на-Дону
Рубцовск
Рыбинск
Рязань

С
Салават
Салехард
Самара
Санкт-Петербург
Саранск
Сарапул
Саратов
Саров
Севастополь
Северодвинск
Северск
Сергиев Посад
Серов
Серпухов
Сертолово
Сибай
Симферополь
Славянск-на-Кубани
Смоленск
Соликамск
Солнечногорск
Сосновый Бор
Сочи
Ставрополь
Старый Оскол
Стерлитамак
Ступино
Сургут
Сызрань
Сыктывкар

Т
Таганрог
Тайшет
Тамбов
Тверь
Тимашевск
Тихорецк
Тобольск
Тольятти
Томск
Троицк
Туапсе
Туймазы
Тула
Тулун
Тюмень

У
Узловая
Улан-Удэ
Ульяновск
Усолье-Сибирское
Уссурийск
Усть-Илимск
Усть-Кут
Уфа
Ухта

Ф
Феодосия
Фрязино

Х
Хабаровск
Ханты-Мансийск
Химки

Ч
Чайковский
Чапаевск
Чебоксары
Челябинск
Черемхово
Череповец
Черкесск
Черногорск
Чехов
Чистополь
Чита

Ш
Шадринск
Шахты
Шуя

Щ
Щёлково

Э
Электросталь
Элиста
Энгельс

Ю
Южно-Сахалинск
Юрга

Я
Якутск
Ялта
Ярославль

Выбор светильника для натяжных потолков

Отдельно следует упомянуть о мощности осветительных приборов, устанавливаемых на натяжных полотнах. Поскольку последние критичны к сильному повышению температуры, то необходимо учитывать ряд ограничений. Для ПВХ пленок они следующие:

• Мощность лампочки с нитью накала (ЛН) не должна превышать 40 Вт.
• Галогенового светильника – 20 Вт.

Для сатиновых полотен:

• ЛН – не более 60 Вт.
• Светильники для натяжных потолков на галогенных лампах – максимум 35 Вт.

Сейчас все чаще применяются светодиодные лампочки и ленты, поскольку у них выделение тепла и потребление электроэнергии значительно ниже, чем у других потолочных светильников с тем же уровнем светового потока. При организации светодиодной подсветки следует учитывать, что для питания лент необходимы специальные блоки питания (драйвер), которые необходимо размещать в доступном месте. Что касается однотипных ламп, то у них драйверы встроены в цоколи.

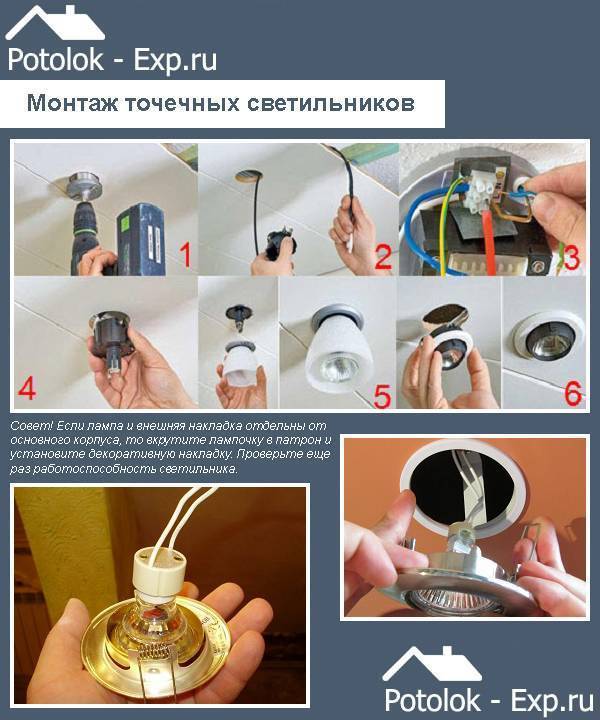

Как установить точечные светильники: пошаговая инструкция

Как и многие другие виды работ, установка точечных светильников в гипсокартон начинается с разметки – срисованную или сохраненную каким-либо другим способом схему размещения точечных осветительных приборов переносят на потолочную конструкцию, и в соответствии с полученными метками сверлят отверстия нужного диаметра. Для этих целей применяют специальную коронку, установленную на дрель или шуруповерт – сверлить необходимо аккуратно, чтобы не повредить коронкой провода.

Когда посадочные отверстия готовы, заранее спрятанные под потолком провода вынимаются наружу, а петли разрезаются. После чего получившиеся два конца кабеля раздваивают – нужно разделить отдельные провода и очистить их от наружной изоляции. Делается это ножом или специальным инструментом.

Установка точечных светильников своими руками

Следующим шагом концы четырех отдельных проводов необходимо зачистить. Если монтаж точечных светильников (а вернее их подключение) осуществляется посредством клемм, то от изоляции необходимо освободить небольшой участок провода (примерно 5-7мм). Если планируются скрутки, то зачистить лучше более длинный конец, поскольку длинные скрутки не сильно греются и не представляют никакой опасности, даже если их не пропаивать.

Как установить точечные светильники своими руками мастер-класс

Зачищенные концы скручиваются попарно с соблюдением цвета проводов – синий необходимо соединить с синим, а коричневый с коричневым. Если монтаж точечных светильников в гипсокартон предусматривает заземление, то отказываться от него ни в коем случае нельзя. В этом случае прокладку проводов необходимо выполнять трехжильным проводом – зеленые или желтые провода также необходимо скрутить, соблюдая цветовую гамму. Скрутки нужно туго стянуть плоскогубцами.

Установка точечных светильников в гипсокартон фото

Ну а дальше все просто – берем светильник и подключаем его к скрученным проводам. Здесь главное не перепутать провод заземления, выходящий из светильника. В этом вопросе поможет разная окраска проводов – желтый или зеленый провод обязательно должен быть подключен к соответствующему проводу электрической проводки. Об остальных двух можно не переживать – один провод светильника к одной скрутке, другой – к оставшейся.

Подключение точечных светильников фото

Особое внимание необходимо уделить изоляции скруток – изоленту нужно мотать туго и в несколько слоев

Монтаж точечных светильников своими руками

Подсоединенный таким образом точечный светильник остается только вставить в посадочное отверстие

Если вы обратите внимание на тыльную сторону светильника, то увидите два разжима – они стягиваются рукой и после того, как светильник будет немного вставлен в отверстие, отпускаются. Затем точечный осветительный прибор сам занимает необходимое ему положение и надежно фиксируется в посадочном отверстии

Монтаж точечных светильников в гипсокартон фото

На завершающем этапе работ в светильник устанавливается лампочка.

Установка точечных светильников своими руками

Все, теперь можно спускаться со стремянки, включать подачу электроэнергии и наслаждаться проделанной работой.

Как вы уже поняли, установка точечных светильников выполняется не только легко, но и просто. Вызывать для этих целей квалифицированного электрика вовсе не нужно, и вполне можно обойтись собственными силами.

Автор статьи Дмитрий Ворохов

Разметка потолка, как составить схему разводки и установить стойки

Для начала сделать схему, без нее не стоит начинать работу. Многие делают работу на глаз, а потом возникают проблемы с ремонтом и поиском распределительных коробок. Что касается схемы, при ее составлении пользоваться такими рекомендациями:

1. Минимальное расстояние от светильника до стены 20 см. Между плафонами должно быть от 30 см и больше. Если на потолочном полотне есть швы, то нельзя врезать светильник ближе, чем в 15 см от них.
2. Расположение распределительных коробок подбирать так, чтобы к ним был обеспечен постоянный доступ.
3. Запланировать места прокладки провода. Он должен идти параллельно или перпендикулярно стенам. Прокладывать по диагонали нельзя, как нельзя допускать пересечения. Если проводка меняет направление, то угол должен быть прямым.
4. Нарисовать на листке бумаги с указанием отступов и расстояний. Так намного проще ориентироваться при проведении работ.

Чем подробнее схема – тем лучше.

Следующим этапом будет разметка. Раньше эта работа требовала особенной точности и внимания, но с появлением лазерных уровней все стало намного проще. Работа проводится так:

1. На потолке ставятся метки, где будут установлены светильники или люстры. После этого обычным строительным отвесом расположение точек переносится на пол.
2. На полу лучше клеить малярную ленту или изоленту. Рисовать мелом не стоит, так как его можно нечаянно стереть и потом возникнут проблемы с определением точного места.
3. В точках монтажа устанавливаются крепежные платформы, которые подбираются под тип светильника. Можно купить специальные кронштейны, а можно собрать их из профиля для гипсокартона и кольца, которое вырезается из универсальной платформы по диаметру светильника.
4. Если будет вешаться люстра, нужно закрепить крюк.

Платформы под встраиваемые светильники.

На этапе замеров уточнить отступ полотна от потолка. Это поможет выставить платформы по нужному уровню.

Выбор размера (сечения) провода

Подбор электрической проводки для подачи питания к точечным светильникам осуществляется в зависимости от материалов, из которых выполнен потолок.Чаще всего для потолка, выполненного из гипсокартона, используют двухжильные или трехжильные провода ВВГ-2(3)х 1,5, поскольку гипсокартон, относится к огнеупорным материалам.

Для пластика и МДФ лучше всего подходит провод РКГМ.Так как кабель имеет повышенный уровень безопасности, поскольку наружный изоляционный слой состоит из лакированной обмотки, изготовленной из стекловолокна. Внутренняя изоляция представляет собой сверхпрочную кремнийорганическую резину. По технологическим параметрам данный провод способен выдерживать от -60 градусов, максимально до +180 градусов по Цельсию. Поэтому широко применяется в саунах и банях, где кроме высокой влажности перепады температуры достигают критических показателей.

Мягкий провод, состоящий из нескольких жил, заключенных в изоляцию – это оптимальный вариант для монтажа светильников. Для соединения кабелей  подбираются специальные клеммники, болты или гильзы. Болтовое соединение нуждается в периодическом обслуживании, поскольку возможно нагревание в месте скрутки, если провода ослабляются. Поэтому не менее 2 раз в год нужно проверять и при необходимости затягивать прижимные болты, в отличие от гильз, которые жестко фиксируют место соединения.

Специалисты рекомендуют все места соединения электрической проводки для предохранения обязательно обмотать изолирующей лентой или применить специальную трубку с термоусадочным эффектом для улучшения изоляции.

Типы ламп для точечных светильников

Не менее важным параметром источника света является тип используемых ламп. Раньше в большинстве случаев в точечные светильники устанавливали галогеновые лампы и накаливания.

Позже в тренде были энергосберегающие компактные люминесцентные лампы.

В настоящее время светодиодные источники света занимают лидирующие места рынка.

При этом есть еще два варианта:

1. Точечные светильники могут быть со сменной лампой, тогда можно установить источник света любого типа лишь бы подходил цоколь.
2. Изделие с предустановленным светодиодом. В таком случае, если он сгорит, придется менять весь светильник или подбирать и перепаивать светодиод.

Однако, кроме типа используемых источников света, следует учитывать и их напряжения. Наибольшее распространение получили две величины напряжения:

1. 220 В.
2. 12 В.

Напряжение в 12 В считается безопасным, поэтому крайне рекомендуется использовать его во влажных помещениях – в ванной и кухне

С другой стороны при той же мощности лампа на 12 В будет потреблять больший ток, это особенно важно для светодиодных ламп

Для сравнения галогеновая лампа 220 В, мощностью 50 Вт питается током в 0.25 (Четверть) Ампера, 12 В 50 Вт чуть больше 4 Ампер. Разница почти в 20 раз. А если точечных светильников с такими лампами будет около 10?

Большой ток приводит к тому, что нужно будет использовать кабель большого сечения, это увеличивается стоимость системы в целом. Для светодиодных ламп это не столь существенно, поскольку токи в них будут ниже вплоть до 7–10 раз, как и потребляемая мощность.

Как подключить точечные источники света, и какой кабель использовать мы рассмотрим ниже.

Растровые накладные светильники

Накладной потолочный светильник светодиодный все чаще применяется в больших офисах и местах общественного пользования, где важна экономия электроэнергии и требуется интенсивное освещение. Растровые модули характеризуются высокой интенсивностью света и наличием отражателя (белого или зеркального). У него может быть разная форма: параболическая, V-образная и др.

Светодиодные светильники для дома потолочные накладные с растром также применяются, хотя и реже. Они хорошо подходят для больших и высоких помещений.

Устройства имеют вес больше, чем у других типов светильников. Для них требуется усиленное крепление. Один такой источник освещения требуется на площадь 5 м². Светодиодные накладные потолочные светильники 220V содержат встроенные драйверы для преобразования сетевого напряжения. Сейчас многие изготовители стараются создавать модели для прямого подключения к стандартной сети переменного тока.
