Монтаж вентиляторов на кровле: особенности установки и крепления крышных вентиляторов

На что обратить внимание до начала монтажных работ

При монтаже крышных вентиляторов неминуемо возникает вопрос выполнения отверстия в кровле и гидроизоляция стыков. Данные работы должны быть отражены в проекте на системы вентиляции в виде строительного задания и выполняться строительной организацией.

Ещё один нюанс — подведение электричества к агрегату. Кабель к вентилятору может быть проложен как внутри вентиляционной шахты, так и по отдельному кабельному стояку. Как бы то ни было, требования по электроподключению отражаются в проекте на систему вентиляции в задании на электроснабжение системы, а детально описываются в рамках проекта на систему электроснабжения. Непосредственно на объекте работы по прокладке кабеля выполняет электромонтажная организация.

К моменту монтажа крышных вентиляторов шахта уже должна быть построена, её примыкание к кровле гидроизолировано, а кабели — подведены, но обесточены.

Различия рабочих колес кровельных вентиляторов

Как и прочие механизмы, эти агрегаты умеют создавать потоки воздуха. Делают они это при помощи рабочих колес. Эти детали различаются на следующие типы:

  1. Осевые колеса. Они предназначены для работы в коротких воздуховодах, а потоки воздуха направляются вертикально по оси;
  2. Радиальные. Здесь в качестве колеса применяется крыльчатка с лопастями специальной конструкции. Они завернуты назад. Зачастую, эти колеса работают в системах дымоудаления. Поток воздуха как бы отбрасывается в перпендикулярном направлении к оси вращения колеса;

  3. Диагональные системы. Здесь воздух всасывается по направлению оси, а вот выброс – по диагонали. Это все из за особенной формы лопастей рабочего колеса;
  4. Центробежный. Этот тип колеса отличается от остальных применением центробежной силы.

В случае радиальных колес, важно, чтобы лопасти крыльчатки были выполнены из устойчивого к коррозии материала. Так, агрессивное воздействие внешней среды не будет оказывать негативного воздействия на оборудование. Осевые устройства отличаются низким КПД

Они применяются в общеобменных вентиляционных комплексах. Радиальное оборудование имеет показатели КПД выше. Это более мощные крышные вентиляторы и их применение наиболее актуально в вытяжных комплексах, то есть там, где аэродинамическое сопротивление очень высокое

Осевые устройства отличаются низким КПД. Они применяются в общеобменных вентиляционных комплексах. Радиальное оборудование имеет показатели КПД выше. Это более мощные крышные вентиляторы и их применение наиболее актуально в вытяжных комплексах, то есть там, где аэродинамическое сопротивление очень высокое.

Что такое вытяжной вентилятор для крыши

Так называются приборы, размещаемые на кровле дома и являющиеся продолжением воздуховода. Вытяжные крышные вентиляторы используются при обустройстве систем проветривания разного типа. В здании к общей шахте подсоединяются промежуточные каналы.

Конструкция устройства

Несмотря на существующее разнообразие видов вентиляторов, строение общих узлов остается неизменным. В зависимости от условий использования различаются материалы, из которых производятся приборы.

Стандартный крышный вентилятор состоит из таких блоков:

  • мотора, работающего от бытовой или промышленной электрической сети;
  • крыльчатки с изогнутыми лопастями, сжимающими воздушные массы и способствующими их выведению наружу;
  • корпуса, подавляющего шумы;
  • рамы для двигателя;
  • конфузора (узкого участка трубы, ускоряющего движение воздушного потока);
  • поддона для конденсата;
  • температурного датчика, срабатывающего при перегреве двигателя.

Принцип работы

Характер функционирования прибора зависит от его вида:

  1. Осевые устройства имеют канальное строение, из-за чего перемещают воздушные массы вдоль оси. Вентиляторы этого типа встраиваются в канал. Они работают на вытяжку или подачу воздуха в здание. В осевых устройствах лопасти загнуты назад. КПД начинается от 80%.
  2. Центробежные приборы перемещают воздух перпендикулярно вентиляционной шахте. Высокая производительность позволяет устройству эффективно работать даже при большой скорости ветра.

Какие функции выполняет

Устройство эффективно удаляет загрязненный посторонними примесями воздух через вентиляционный канал. Кроме того, использование прибора помогает избежать оседания конденсата на стенах, образования грибка и плесени при повышенной влажности.

Область применения

Крышные системы вентиляции используются в жилых домах, промышленных, общественных и торговых зданиях. В зависимости от места установки выбирают тип проветривающей системы.

https://youtube.com/watch?v=Gul_62EYJKI

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Монтаж систем вентиляции

Публикация:

   Монтаж осевых и крышных вентиляторов и эжекционных доводчиков

Читать далее:

   Монтаж кондиционеров и приточных камер

Монтаж осевых и крышных вентиляторов и эжекционных доводчиков

Осевые вентиляторы устанавливают на кронштейнах, заделанных в стену, в оконных и стенных проемах и в воздуховодах. Монтаж осевых вентиляторов ведут, как правило, двое слесарей-вентиляционников 5-го и 3-го разрядов с помощью автокранов или лебедок.

Рис. 1. Установка осевого вентилятора:
1 — вентилятор, 2 — подвески, 3 — перекрытие, 4 — воздуховод

Дополнительные материалы по теме:

При монтаже вентилятора на виброизоляторах сначала их устанавливают на опорную конструкцию, а затем к виброизоляторам крепят вентилятор. После этого виброизоляторы регулируют, перемещая их до тех пор, пока не будет равномерной осадки всех виброизоляторов. Далее размечают отверстия для крепления болтов и снимают вентилятор с виброизоляторов. После этого просверливают отверстия и, установив вентилятор, закрепляют его. До пуска вентилятора необходимо проверить горизонтальность его установки, зазоры между рабочим колесом и обечайкой и прокрутить вентилятор от руки. Затем подключают электродвигатель к электрической сети и проверяют вращение.

Крышные вентиляторы монтируют с кровли здания два монтажника 5-го и 3-го разрядов с помощью стреловых или башенных кранов. До начала монтажа должны быть устроены бетонные опорные стаканы с закладными болтами, установлены поддон и деревянные рамы. Вентилятор, который поступает к месту монтажа комплектно, и электродвигатель необходимо осмотреть. Кроме того, следует проверить зазор между входным патрубком и рабочим колесом. До начала монтажа проверяют размеры отверстий в кровле, привязку их к строительным конструкциям, а также высоту стаканов и соответствие расположения и количество анкерных болтов в стакане расположению и диаметру крепежных отверстий вентиляторов.

Монтаж начинают с осмотра вентилятора. Осмотрев вентилятор, к нему присоединяют самооткрывающийся клапан, который при выключении вентилятора автоматически закрывается, а при включении — открывается. Если сеть воздуховодов разветвлена, то вместо клапана присоединяют звено воздуховода. Застропив вентилятор, его поднимают краном на кровлю здания. Установленный крышной вентилятор крепят анкерными болтами, предварительно уложив между бетоном и вентилятором резиновую прокладку. Каждый болт должен быть закреплен двумя гайками. После установки вентилятора монтируют зонт и крепят поддон. В помещениях с большим влагосодержанием при возможном образовании конденсата к поддону присоединяют дренажную трубу, Кот I должна быть выведена в канализацию.

Подключив электродвигатель к электросети, проверяют работу крышного вентилятора.

Монтаж эжекционных доводчиков начинают с установки мета лического каркаса, который заделывают в строительные конструкции. К металлическому каркасу, выполненному из уголков, крепя’ доводчики и трубопроводы, а также декоративные деревянные подоконные панели. Доводчики и трубопроводы крепят к каркасу с помощью электросварки, а деревянные детали — шурупами.

В подоконной деревянной панели устанавливают приточную алюминиевую решетку, а к вертикальной панели — рециркуляционную решетку. Эти решетки должны сниматься, чтобы можно было иметь доступ к доводчику и арматуре.

Эжекционный доводчик присоединяется к приточным воздуховодам с помощью гибких патрубков диаметром 100 мм и длиной 600 мм, поставляемых заводом комплектно с доводчиком. Трубопроводы тепло- и холодоснабжения прокладывают к доводчику из стальных труб слесари-сантехники. При этом они устанавливают индивидуальный регулятор температуры, отключающую арматуру и обратные клапаны.

Рекламные предложения:

Читать далее: Монтаж кондиционеров и приточных камер

Категория:
Монтаж систем вентиляции

Виды и типы вентиляторов — какой лучше выбрать?

Существует несколько разновидностей систем использующихся для удаления дыма из помещения:

1. Диагональный вентилятор представляет собой специально спроектированные лопасти, которые в момент вращения забирают вредный дым и выводят его из помещения. Если рассматривать амплитуду движения дыма, то она будет представлять собой диагональ;

2. Осевой тип вентилятора представляющей собой цветок. Конструктивной особенностью данной модели является общая ось, являющаяся своеобразной сердцевиной, на которой размещаются лепестки-лопасти, приводящиеся в движение и способствующие удалению дыма и различных веществ из помещения;

3. Радиальные вентиляторы или как их принято называть — центробежные представляют собой совокупность двух рассмотренных ранее видов. Необходимо отметить что помимо сходства есть также и различия заключающиеся наличием лопастей имеющих индивидуальную форму за счет чего вращение происходит в разы быстрее и следовательно смена воздушных масс более продуктивная за счет центробежной силы имеющей место быть в модели данного ряда.

Для того чтобы грамотно выбрать необходимый в конкретном случае вентилятор рекомендуется учитывать массу факторов, которые служат отправной точкой и влияют на выбор модификации. В случае грамотного подхода к выполнению процесса подбора помещение обретет незаменимую вентиляционную конструкцию, а пользователь будет полностью уверен в безопасности помещения как жилого, так и промышленного назначения.

Для грамотного выбора вентилятора необходимо учитывать следующее:

  • срок эксплуатации;
  • мощность устройства на выходе;
  • материал, используемый для изготовления;
  • простота и доступность монтажа конструкции.

Посмотрите наглядное видео, в котором показано как работает крышный вентилятор:

Немаловажным фактором, обуславливающим выбор той или иной модели, служит комплектация системы и доступность собственноручного монтажа без прибегания к заказу услуг специалиста.

Фирма также имеет значение, ведь только проверенный временем производитель относится к своей продукции серьезно и поставляет на рынок только качественный продукт. Исследуя все предлагаемые модели и страны, занимающиеся поставкой данного оборудования можно отметить приоритетность выбора шведских производителей поставляющих продукцию в большинстве стран мира и хорошо зарекомендовавших себя на рынке.

Монтаж и установка — общие рекомендации от профессионалов

В связи с индивидуальными особенностями которыми наделены вентиляторы предназначенные для выведения дыма из помещения процесс их производства предусматривает использование продуктов металлопроката. Только металл может обеспечить качество и надежность рассматриваемому оборудованию и обезопасить пользователя от возможных последствий в виде разрушения системы или ее разрыва ввиду воздействия температур высокого значения.

Для того чтобы установить приобретенное устройство необходимо определиться с подходящим методом для проведения подобной процедуры. Для этого необходимо определить следующие факторы:

  1. вид покрытия и характеристика использующегося материала для кровли;
  2. конструктивная особенность крыши и угол наклона скатов;
  3. разновидность кровли и ее размер.

Также необходимо учитывать габариты устройства, так как они напрямую влияет на выбор способа фиксации последнего к поверхности.

Данная система монтируется только на надежное основание способное выдержать конструкцию.

После того как основа надежно укреплена на поверхности, приступают к выполнению второго этапа работ заключающегося в монтаже основной части системы и крепления последней с использованием специальных шайб. Для надежности в заключительном этапе используют специальный герметичный состав, которым заполняют места стыка.

Посмотрите видео по монтажу:

Особую сложность представляет собой необходимость установки вентилятора для крыши, если кровля выполнена из мягкого покрытия. В этом случае необходимо каждую ситуацию рассматривать индивидуально, после чего подбирать способ и вид крепления. При легкомысленном отношении к данному вопросу возможно возникновение непоправимых последствий.

Главным условием, требующим выполнение при данных работах, является надежность производимого крепления и использование всех возможных средств, для повышения прочности соединения.

Где устанавливать вентилятор?

Канальные вентиляторы, как правило, рассчитаны на работы только в одном направлении — либо на вытяжку загрязненного, либо на приток свежего. Их функциональное назначение диктует и их месторасположение:

  • если канальный вентилятор должен обеспечить приток воздуха, то он должен располагаться ближе к помещению
  • если канальный вентилятор настроен на вытяжку, то находится он должен быть расположен по возможности ближе к улице (например — на чердаке).

С приточной стороны вентилятора будет находиться прямой участок, равный, как минимум, 1-му диаметру воздуховода; с вытяжной стороны такой же участок должен иметь в длину не менее 3хм диаметров.

Если это правило нарушить, то эффективность работы аппарата резко снизится из-за возникающего перепада давлений. Для того чтобы этого избежать, необходимо при монтаже системы воздуховодов учитывать следующие моменты:

  • Со стороны притока воздуха
  • Расстояние до ближайшей стены должно быть больше диаметра ввода.
  • Поперечное сечение входного отверстия воздуховода должно быть не больше 112 % и не меньше 92 % от входного отверстия вентилятора.
  • На входе воздух не должен встречать никаких препятствий
  • Со стороны вытяжки:
  • Угол уменьшения поперечного сечения воздуховода должен составлять менее 15%.
  • Угол расширения сечения воздуховода должен составлять менее 7 %.
  • Длина прямого участка после вентилятора воздуховода должна составлять не менее 3 диаметров воздуховода.

Порядок монтажа и рекомендации по работе

Для правильной установки крышных вентиляторов необходимо соблюдать защитные меры, зависящие от материала кровли. Схемы монтажа разных моделей либо на отличающихся типах поверхностей различаются между собой некоторыми деталями. Но можно выделить общий порядок манипуляций, сводящийся к ряду следующих действий:

  • изучают устанавливаемый агрегат: проверяют целостность конструкции, работоспособность электродвигателя, плавность вращения вентилятора и регулировку технологических зазоров;
  • знакомятся с особенностями кровли;
  • создают необходимые отверстия в ней под воздуховод;
  • монтируют стакан из железобетона;
  • улаживают на него шумоизолирующую резиновую прокладку (также можно использовать для этих целей раму из дерева);
  • соединяют вентиляционную установку с воздуховодами здания, а их дополнительно крепят к несущим конструкциям крыши;
  • заделывают стыки и щели герметиком;
  • выполняют подключение электродвигателя, заземляют (согласно правилам) металлические части оборудования;
  • проверяют правильность направления вращения лопастей агрегата, при необходимости его изменения – меняют фазы на двигателе.

Требуемая направленность вращения рабочего колеса зависит от проектного типа вентиляции: приточная, вытяжная. Часто на больших объектах устанавливают комбинированные (приточно-вытяжные) системы.

Ниже приведены дополнительные рекомендации по монтажу.

  1. Работы желательно проводить на твердой кровле.
  2. Управление электродвигателем требуется выводить внутрь помещения, а при наличии нескольких точек (для удобства) – все сводятся в одно место.
  3. Непосредственно вблизи вентиляторов необходимо закреплять выключатели, чтобы можно было безопасно обслуживать механизм.
  4. Для мягких крыш требуется разрабатывать индивидуальные монтажные схемы, в зависимости от ситуации.
  5. Несущую конструкцию под агрегат, устанавливаемую на воздуховод (выход шахты), лучше приготавливать заранее.
  6. Вентилятор следует монтировать с учетом средней толщины слоя выпадающего ежегодно снега: расстояние между его выходным отверстием и уровнем крыши по минимуму должно составлять 60 см.
  7. Когда закрепляемое оборудование примыкает к кирпичным или бетонным стенам, тогда их нужно гидроизолировать, а на вентиляционный агрегат прикрепить утепленный дефлектор.
  8. Если в здании отсутствует система вентиляции, то понадобится предварительно смонтировать воздуховоды, а только потом на кровле поместить вентилятор.

Монтаж крышных вентиляторов начинают с изучения оборудования и кровли, выбора места монтажа. Подготовив инструменты, приступают к закреплению вентилятора на крыше. Качественное проведение установочно-наладочных работ позволяет создать эффективную систему вентилирования воздуха, которая проработает долгий срок, при этом уровень вибрации, шума от нее будет в норме. В доме создастся благоприятный микроклимат с чистым воздухом, а при возникновении воспламенений будет автоматически включаться установка пожарного вентилирования.

Источник

Используемые для монтажа инструменты и приспособления

Установка крышного вентилятора выполняется с применением определенного набора приспособлений, материалов, инструментов. Для работы понадобится запастись:

  • стаканом;
  • поддоном;
  • кабелем (желательно термостойким);
  • вибрационными опорами;
  • брусками из дерева;
  • герметиком;
  • болтами с шайбами и гайками;
  • металлическим швеллером;
  • рулеткой, строительным уровнем;
  • домкратом, тележкой, ломом;
  • перфоратором (либо дрелью), шуруповертом;
  • отвертками, гаечными ключами, плоскогубцами.

С ростом производительности установок возрастают их размеры. Для монтажа мощных вентиляторов понадобится использовать подъемные приспособления: лебедки, краны.

Узел прохода вентиляционной трубы

Проходной узел вентиляции на крыше представляет собой трубу из металла или пластика, которая помещается в отверстие в кровле. Труба фиксируется в металлическом стакане. После ее установки отверстие герметизируется и утепляется снаружи и изнутри. Снизу с узлом стыкуется воздуховод, а сверху устанавливается дефлектор.

Удобнее для монтажа прохода венттрубы использовать готовое заводское фасонное изделие. Производители вентиляционных систем предлагают множество моделей, различающихся по конструкции, форме и цвету. Для каждого типа кровли разработаны свои разновидности вентиляционных труб.

Наибольшим спросом пользуются стальные оцинкованные трубы обернутые в слой полипропилена. В нижней части такого изделия находится уплотнитель, а сверху – колпак с дефлектором.

Нельзя объединять выходы воздуховодов в один, иначе при возникновении неблагоприятных погодных условий в результате обратной тяги по дому распространятся неприятные запахи

Особенности монтажа узла прохода венттрубы зависят от ряда факторов:

  • от типа кровли – сложная или плоская, одно- или двускатная;
  • от кровельного материала – металлическая или керамическая черепица, профнастил, мягкая черепица и пр.;
  • от угла скатной кровли.

Должны быть тщательно выполнены герметизация и утепление кровли в месте установки проходного элемента. Если этого не сделать, через место стыка трубы с покрытием в слой теплоизоляции кровельного пирога и в помещение будет попадать влага, что вызовет разрушение конструкций.

Место стыка вентиляционной трубы с кровлей должно быть тщательно загерметизировано. Герметизация производится путем накладки водоотталкивающего материала на место прохода и нанесения силиконового герметика под фланец вентиляционного выхода

Какие основные требования предъявляются к узлу прохода:

  • выходы трубы должны быть строго вертикальными, чтобы воздух при движении вверх не встречал препятствий;
  • для каждого воздуховода – из кухонной вытяжки, из стояка канализации, из санузлов должен быть отдельный выход на крышу;
  • оптимальный вариант – вытяжные выходы проходят близко к коньковому ребру крыши, но так, чтобы прогон не был нарушен и вся опирающаяся на него стропильная система не была ослаблена;
  • выбранные фасонные изделия должны обеспечивать беспрепятственное движение воздушных масс и герметичность.

Основным элементом узла прохода является выход – фасонное изделие: патрубок с гибким металлическим основанием, выполненным в виде фланца. Его прижимают к кровель ному покрытию, придавая рельеф кровли, на который монтируют. В процессе установки добиваются геометрии использующихся кровельных материалов и обеспечивают безукоризненную герметизацию узла.

В продаже можно встретить разные типы фасонных изделий, облегчающих и ускоряющих проведение монтажа вентиляционного выхода на кровлю. Можно приобрести отдельно – выход для вытяжки, отдельно – для канализации и пр.

Кровельная проходка: правильный монтаж обеспечит полную герметичность кровельного пирога

Существует несколько разновидностей проходных элементов:

  1. Бесклапанные/с клапаном. Бесклапанные модели прекрасно подходят для обустройства вентвыходов в частном доме. Клапанные больше подходят для производственных зданий.
  2. С утеплением/без утепления. В холодных регионах лучше выбирать вентвыход с термоизоляцией. Тем более утеплитель необходим, если труба размещается близко к карнизу. В регионах с теплыми зимами достаточно будет варианта без утеплителя.
  3. С ручным и автоуправлением. Выбор зависит от бюджета конструкции. Большой популярностью у владельцев частных домов пользуются изделия с тросиком для регулировки циркуляции воздуха.

Для устройства вентиляционной проходки нельзя покупать аналогичную деталь для дымохода, так как в них реализована ненужная для вентвыходов противопожарная защита.

Важнейшие функции системы вентиляции

Установка крышного вентилятора дымоудаления помогает снабдить здание:

  • поступлением чистых воздушных масс;
  • поддержанием оптимальных показателей влажности;
  • выведением неприятных запахов;
  • избавлением подсобных помещений и санузлов от излишней сырости;
  • предохранением здания от появления плесени;
  • освобождением помещений от паров воздуха, идущих от приборов бытового назначения; это может быть центральный пылесос, кухонная вытяжка;
  • ликвидировать несвежие воздушные массы, идущие от канализации.

Располагают крышные конструкции в кровельной части сооружения. Перед началом проведения монтажа следует найти подходящее место. При этом стоит отметить, что шумы и вибрации, издаваемые выбранным устройством, должны соответствовать показателям нормы.

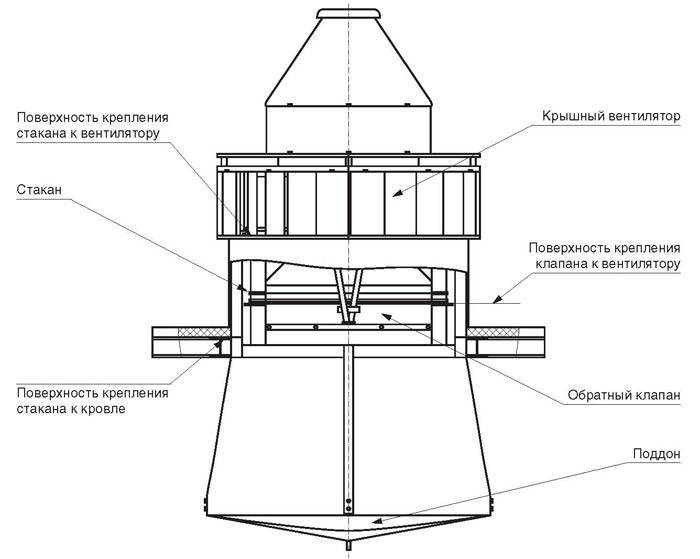

Схема размещения крышных вентиляторов на косой крыше.

Для обеспечения таких конструкций стабильными показателями следует позаботиться о защищающих мерах. Для кровли, располагающей мягким основанием, установка связывается с определенными нюансами. Закрепление таких установок осуществляется по своим схемам.

Достоинства кровельных вентиляторов:

  • проведение работ по установке не предполагает использования специальных инструментов и приспособлений;
  • соединение с внутренней электросетью;
  • несложная и доступная система обслуживания;
  • использование для работы подшипникового двигателя, не производящего шумов;
  • постепенное регулирование производительности;
  • установленный дефлектор вентилятора обеспечивает качественную защиту главных частей от попадания осадков.

Руководство по установке крышных вентиляторов

Перед установкой крышного вентилятора на монтажный стакан необходимо присоединить обратный клапан. Устройство, поступившее с завода-изготовителя, подлежит тщательному и внимательному осмотру. Створки клапана могут быть зафиксированы производителем для безопасности транспортировки, поэтому следует освободить их от фиксаторов (транспортировочных болтов), убедиться в свободном ходе створок без заедания или помех.

Для крепления обратного клапана вентилятор необходимо подвесить на специальном подъемном устройстве. Ставить его на клапан для монтажа запрещается, это практически всегда заканчивается перекосом клапана и выводом его из строя. Точность соединения проверяется по специальным отметкам, нанесенным изготовителями.

Если их не имеется, то потребуется аккуратность и точность монтажа без перекосов. Необходим постоянный контроль положения вентилятора относительно клапана.

Установка вентилятора с прикрепленным обратным клапаном выполняется в строго вертикальном положении. Крепежные отверстия вентилятора совмещаются со шпильками, наваренными на опорную площадку стакана. Навинчивается по 2 гайки, сила зажима подлежит тщательному контролю.

Кровельное покрытие вокруг установленного вентилятора тщательно приводится в порядок. При необходимости производят полный цикл кровельных работ вокруг крышного вентилятора, включающий в себя герметизацию зазора, укладку песчано-цементной стяжки, установку гидроизолирующих материалов, фартуков и юбок, прочих необходимых элементов кровельного покрытия.

Важно! Необходимо помнить, что целостность поверхности кровли в участке установки вентилятора позволит обеспечить работоспособность потолочного перекрытия здания и элементов конструкции, непосредственно расположенных на нем.

На что обратить внимание до начала монтажных работ

При монтаже крышных вентиляторов неминуемо возникает вопрос выполнения отверстия в кровле и гидроизоляция стыков. Данные работы должны быть отражены в проекте на системы вентиляции в виде строительного задания и выполняться строительной организацией.

Ещё один нюанс — подведение электричества к агрегату. Кабель к вентилятору может быть проложен как внутри вентиляционной шахты, так и по отдельному кабельному стояку. Как бы то ни было, требования по электроподключению отражаются в проекте на систему вентиляции в задании на электроснабжение системы, а детально описываются в рамках проекта на систему электроснабжения. Непосредственно на объекте работы по прокладке кабеля выполняет электромонтажная организация.

К моменту монтажа крышных вентиляторов шахта уже должна быть построена, её примыкание к кровле гидроизолировано, а кабели — подведены, но обесточены.

Устройство и дополнительные элементы конструкции

Так что же такое экстрактор дыма? Это особая конструкция, обеспечивающая отвод дыма и продуктов сгорания, но при этом поддерживающая приточную вентиляцию.

Эти вентиляторы предназначены для работы в аварийных ситуациях и предназначены для принудительного удаления дыма из помещения, а также нагретых газов и избыточного тепла. Все модели с самого начала разработаны для успешного проведения и транспортировки смесей горячего воздуха до 600 градусов Цельсия.

Особенность крышных вентиляторов в том, что они без сбоев работают даже при высоких температурах. И при этом они обеспечивают расход воздуха 20 000 м3 / ч.

Поэтому их конструкция обычно изготавливается из дорогих материалов:

Так из чего сделаны эти вентиляторы? Они состоят из двигателя, кожуха и оболочки. Обычно, если двигатель электрический, используются трехфазные асинхронные двигатели. Кожух формирует исходящие воздушные потоки, а основание вентилятора фиксирует всю конструкцию на крыше.

Обычно вентилятор также имеет дополнительные детали, такие как дефлектор, защищающий от дождя и снега, и термодатчики, защищающие это устройство от перегрева:

Вот еще один пример устройства этого устройства:

Прочность и мощность таких устройств всегда зависят от материала, из которого они сделаны. И это выбор производителя. Сегодня дымососы выпускают многие бренды, но их продукция сильно отличается по параметрам.

Например, вентиляторы Systemair перемещают горячий воздух только до 300 градусов. Но при этом они славятся тем, что их лопасти имеют особую конструкцию, не допускающую скопления в ней продуктов сгорания. А некоторые модели этой марки способны безопасно выводить из помещения даже взрывоопасные смеси.

Но способ установки вытяжного вентилятора обычно зависит от угла наклона ската крыши, типа материала крыши и конструктивных особенностей самого вентилятора. Проще всего закрепить такой элемент на жесткой кровле, в этом случае сам вентилятор устанавливается на конце вентиляционной шахты.

Если крыша мягкая, то сама установка немного усложняется, ведь крайне важно, чтобы конструкция была надежно закреплена. Следует также помнить, что все вытяжные вытяжки на крышах настолько мощны, что после установки они обеспечивают защиту от шума и исключают возможность возникновения турбулентности воздуха в непосредственной близости от них (опасно для дымоходов)

Особенности установки

Прежде чем начинать монтаж, необходимо зарегистрировать и утвердить этот проект в госструктурах, ответственных за эксплуатацию здания. В нем должны быть перечислены условия использования всей системы будущей вентиляции, порядок выполнения работ, используемые при этом материалы и схема разводки вентиляционных воздуховодов и шахт.

Канальные вентиляторы устанавливаются в любом месте воздуховода и под любым углом, самое экономически выгодное — это прямоугольное сечение всех воздуховодов, таким способом экономится свободное место.

Для вентиляции любого размера ванной комнаты вполне хватает одного канального изделия. Чтобы обеспечить герметичность, используют специальные компоненты, а для устранения нежелательной вибрации — прокладки из материала, поглощающего негативные воздействия колебаний и уменьшающего шум от работы устройства.

Для осуществления необходимого контроля над параметрами изделия устанавливают следящие системы, если такие действия необходимы. Пульт управления выводится в удобное место, для регулировки скорости вращения применяют специальные устройства тиристорного типа.

Используемые для монтажа инструменты и приспособления

Установка крышного вентилятора выполняется с применением определенного набора приспособлений, материалов, инструментов. Для работы понадобится запастись:

  • стаканом;
  • поддоном;
  • кабелем (желательно термостойким);
  • вибрационными опорами;
  • брусками из дерева;
  • герметиком;
  • болтами с шайбами и гайками;
  • металлическим швеллером;
  • рулеткой, строительным уровнем;
  • домкратом, тележкой, ломом;
  • перфоратором (либо дрелью), шуруповертом;
  • отвертками, гаечными ключами, плоскогубцами.

С ростом производительности установок возрастают их размеры. Для монтажа мощных вентиляторов понадобится использовать подъемные приспособления: лебедки, краны.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
