Расстояния, глубина, ширина штробы
На какие нюансы следует обратить внимание при штроблении стен под кабель? Во-первых, это минимальные расстояния и отступы. Здесь придерживайтесь следующих рекомендаций и правил:
max глубина штробы – 25мм
при монтаже одного кабеля без гофры достаточно ширины – до 5мм
при использовании гофры – 20-25мм
Также обратите внимание на расположение борозды относительно подрозетника. Она не должна проходить четко посередине
Всегда ориентируйте ее ближе к краям. Причем слева или справа тоже играет роль.
Если будущая розетка или выключатель стоят близко к дверному проему, то правильнее будет провести штробу именно к дальнему краю от двери. Иначе при установке дверей, монтажники длинным нагелем при засверливании повредят кабель.

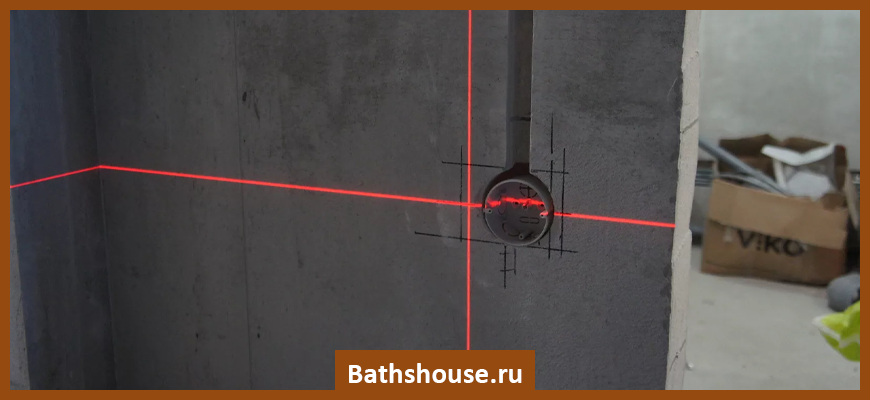

Еще при штроблении часто пользуются лазерным уровнем. Во-первых, он облегчает и ускоряет работу. А во-вторых, кабель при этом будет проложен идеально ровно.
В дальнейшем, при засверливании в стену шурупа под картину, вы будете точно знать на сколько миллиметров в сторону от розетки у вас лежит под штукатуркой кабель.
Не нужно будет применять всякие хитрые устройства и модные сканеры стен для обнаружения проводов под штукатуркой.

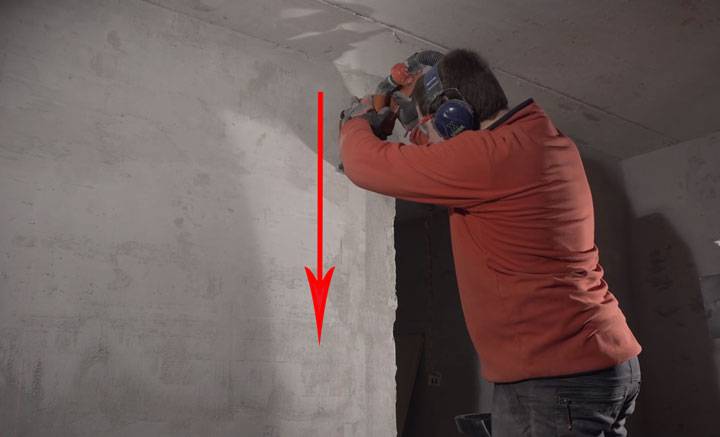

Правильное направление реза – сверху-вниз. Вы будете меньше уставать, а сила тяжести наоборот будет помощником при работе.

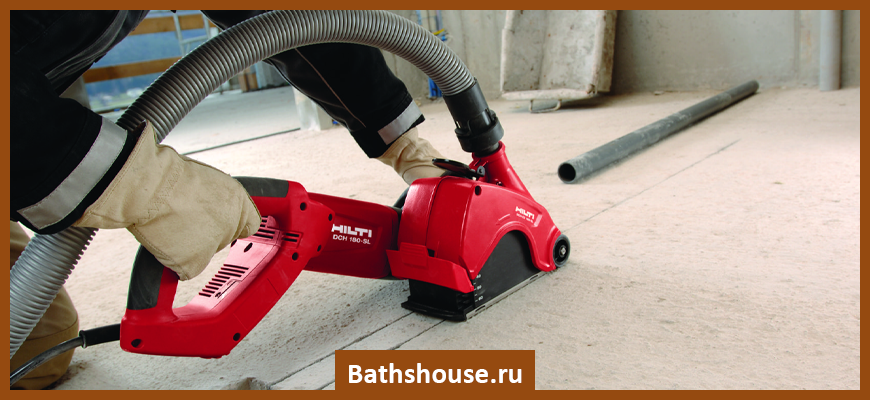

Достаточно приложить штроборез к стене, а дальше качественные диски и сила притяжения земли сделают большую часть работы за вас.
Опасность от штробирования
Если скрытые сантехнические и электрические коммуникации предусматриваются на этапе проектирования нового здания, то и сокрытие коммуникаций обеспечивается проектировщиком. Он заложит каналы для любых проводок без нарушения прочностных характеристик строения. А вот если эту задачу начинают решать при ремонте давно построенного здания, то возможно появление неприятных ситуаций.
Дело в том, что прутья арматуры в стеновых панелях идут и горизонтально, и вертикально. Изготовление штробов выполняется таким образом. На стене намечается линия будущего штроба. Затем стальным, абразивным или алмазным диском прорезаются две линии на глубину будущей канавки, и перфоратором вырубают промежуток. Существуют специальные машинки, у которых одновременно работают два диска, а также имеется защита от пыли. У них можно регулировать глубину реза и ширину канавки. Но если штробы намечены горизонтально, то существует весьма реальная опасность того, что часть вертикальных прутьев будет перерезана. Это приведёт к существенному ослаблению прочности самой стеновой панели.
Поэтому существует строгое правило: в несущих стенах горизонтальные штробы делать запрещено. Соответствующая инспекция имеет право обязать собственника квартиры восстановить стену. А если ещё при этом перерезан вертикальный стержень арматуры, то необходимо привлечь проектировщика этого дома для разработки проекта её восстановления. А это очень дорогая работа. Всю ответственность за неправильно сделанные штробы несёт владелец квартиры в соответствии с Градостроительным кодексом Российской Федерации от 29.12.2004 г. № 190-ФЗ (ред. от 02.08.2019 г.). 1 ноября 2019 года он вступил в силу с изменениями и дополнениями. Штробить можно только перегородки. Нельзя штробить стену по диагонали.
Штробы для утопленных в стену розеток делать можно, но они должны находиться между двумя вертикальными прутьями. В стенах разрешается делать сквозные отверстия любой высоты и шириной до 300 мм, при этом дополнительные усиления не требуются.
На потолке нельзя делать штробы поперёк плиты. Арматура в потолочных плитах находится очень близко к нижней поверхности плиты. Штроб почти обязательно приведёт к её разрушению. Проводку в потолке лучше всего пускать в пустотах, которые заложены в эти плиты при изготовлении.
ФОТО: avatars.mds.yandex.netШтробление во всех направлениях
Пошаговая инструкция по самостоятельному сооружению вентиляционной шахты
Процесс строительства вентиляционных шахт будет состоять из нескольких этапов, в которых необходимо соблюдать следующие важные нюансы:
Прежде всего, шаблон должен быть правильно приложен к стене. Шаблон должен плотно прилегать своей торцевой частью к внутренней поверхности поперечной стенки. Затем обведите шаблон карандашом или мелом. Обведенные кружком области – это будущие переходные участки. Используйте шаблон во время установки, чтобы проверить, нет ли перекосов во время работы. Самые незначительные ошибки окажут негативное влияние на общую производительность системы вентиляции вашего дома.
Форма воздуховода может быть квадратной или прямоугольной (например, при выборе нестандартного сечения, что важно при наличии в помещении сильного источника тепла). Для обеспечения качества кладки каналов это следует делать кельмой, а излишки раствора сразу же удалять шпателем
Для повышения прочности построенной шахты вдоль проема укладываются кирпичи. Однако эта мера может сильно затруднить очистку вентиляционной шахты в будущем.
Вентиляционные шахты должны располагаться на расстоянии не более одного метра друг от друга и под углом шестьдесят градусов к основанию здания. Розетки также изготавливаются из кирпича, который предварительно выкладывается под необходимым углом.
Стена перевязана половинками и четвертинками кирпича. Чтобы форма вала оставалась ровной по всей его длине, для работы необходимо использовать специальные буи. Эти же буи будут препятствовать засорению канала мусором.
После завершения кирпичных работ все швы в канале должны быть надлежащим образом заделаны, а готовый ствол проверен на проходимость с помощью специального шарика, привязанного к прочному и толстому шнуру.
Порядок работ
Штробление стен проходит в несколько этапов — подготовительный процесс и непосредственно создание углубления.
Рассмотрим этапы подробнее:
- Освободите комнату от посторонних вещей. Уберите бытовую технику и мебель, подметите и помойте полы.
- Закройте проем влажной тряпкой, чтобы исключить попадание пыли в жилые помещения.
- Снимите обои, если они были на стенах.
- Проверьте участки, где лежала старая проводка. При выявлении таковой уберите ее или отступите не меньше 100 мм.
- Сделайте углубления с помощью выбранного инструмента (с учетом особенностей стен).
- Очистите борозды и выполните их грунтование.
- Дождитесь полного высыхания и уложите провода.
- Смочите углубление водой (в небольшом количестве).
- Заделайте углубление с помощью штукатурного раствора (строительный гипс) или шпаклевкой. Для большей надежности можно использовать армировочную сетку.
Помните, что штробы отличаются по целям применения. В них прокладываются не только провода, но и устанавливаются распаечные коробки, короба под розетки, трубы и выключатели.
Коробки для объединения проводов располагаются прямо под потолком, а углубления под розетки делается на высоте около 300 мм от нижней части комнаты.
Для работы потребуется две воронки на дрель — одна на 65, а вторая на 85 мм. Они устанавливаются на дрель и помогают в изготовлении специальных отверстий. Иногда бывают ситуации, когда необходимо перенести розетку с изготовлением штробы.
Почему нельзя вешать на вентканал кухонные шкафы
Часто случается, что жильцы самовольно меняют конструкцию короба: высверливают отверстия и утяжеляют стенки, что приводит к нарушению геометрии короба.
В итоге незаконная перепланировка и нарушение эффективности вентиляционного короба может остаться незамеченной – в этом случае никакие санкции для владельца квартиры не последуют. Но также факт изменений может быть выявлен, тогда наступят конкретные меры ответственности.
Рассмотрим оба варианта.
Перепланировка никем не согласована и осталась незамеченной
Дело в том, что даже при сохранении эффективности работы вентиляции не следует обольщаться. Год от года ее работоспособность будет ухудшаться, а факт ухудшения эффективности общедомовой вентиляции создаст прецедент на выявление причин.
В итоге будет создана жилищная комиссия, и нарушение конструкции будет выявлено.
Незаконные изменения в конструкции короба обнаружены
Сначала при обнаружении незаконного вмешательства в конструкцию вентиляционного короба, будет вынесено наказание в виде штрафа порядка 2-3 тысяч рублей. Но это только начало.
Важно! Изменениями конструкции могут считаться даже 1-2 высверленных отверстия.
После назначения штрафа инспектор в обязательном порядке затребует у владельца квартиры:
- Документы, которые подтверждают (узаконивают) право на проведение дополнительных работ или изменений в конструкции.
- Восстановить целостность вентиляционного короба и его первоначальную геометрию.
Важно! Просто демонтировать шкафы или полки, навешенные на короб, может оказаться недостаточным. Необходимо будет разработать проект и чертежи короба с обозначением несущих конструкций
Если они повреждены, то впереди владельца ждут серьезные траты по проектированию и возведению нового короба.
Что весьма важно, так это то, что факт неисполнения требований по восстановлению конструкции несет серьезные последствия. После двух предупреждений, согласно Федеральный закон №-229-ФЗ, ст
87 жилье может быть продано или потребуется выплачивать компенсацию соседям.

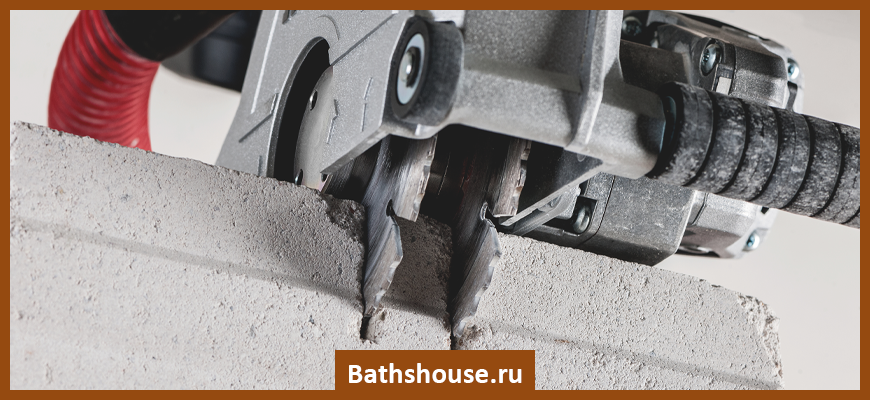

Алмазные диски
Очень важная вещь при нарезании штроб и выпиливании ниш – это качество алмазных дисков. Здесь никогда нельзя экономить и стоит приобретать только известные бренды.
Даже если у вас стенорез или штроборез не Хилти, DeWalt а какой-то другой малоизвестной марки, покупайте только дорогую расходку. На более дешевых алмазных дисках, в первую очередь может сточить не само алмазное напыление, а элементарно вырвать посадочное место под крепежную гайку.
Если же покупка стенорезной машины для вас непозволительная роскошь, а перфоратор тем временем уже есть в наличии и ничего докупать не нужно, то работайте по старинке.
Горизонтальная штраба в панельном доме, кирпичном или монолитном.
В несущих бетонных стенах панельных и монолитных домов проходит вертикальная арматура, которая воспринимает основную нагрузку. Эту арматуру располагают на расстоянии 20-30 мм. от поверхности стены (это называется защитным слоем бетона).
Если выполнить в бетонной стене горизонтальные штрабы глубиной более 30 мм., то тем самым гарантированно будет перерезана вертикальная арматура и нарушена несущая способность стены. В кирпичном доме нет арматуры, но устройство в ней штрабы также запрещено, потому что её выполнение существенно уменьшает несущую способность. Поэтому горизонтальная штроба в несущей стене запрещена к выполнению. Под проводку коммуникаций штрабить можно только не несущие стены из кирпича, пеноблоков и т.д.
Штраба с перерезкой рабочей арматуры.
Почему вентиляционный короб сносить нельзя?
- Это несогласуемая перепланировка. Основная и прямая причина, по которой решение о сносе отрицательное, это то, что вентиляционный короб сносить нельзя, в противном случае это будет незаконная перепланировка.
- Вентиляционный короб – не ваша собственность. Ликвидируя вентиляционный короб, вы нарушаете границы чужой собственности. Этот факт делает вас бесправным в отношении этого участка квартиры: вы никогда не сможете согласовать перепланировку в своей квартире в таком виде.

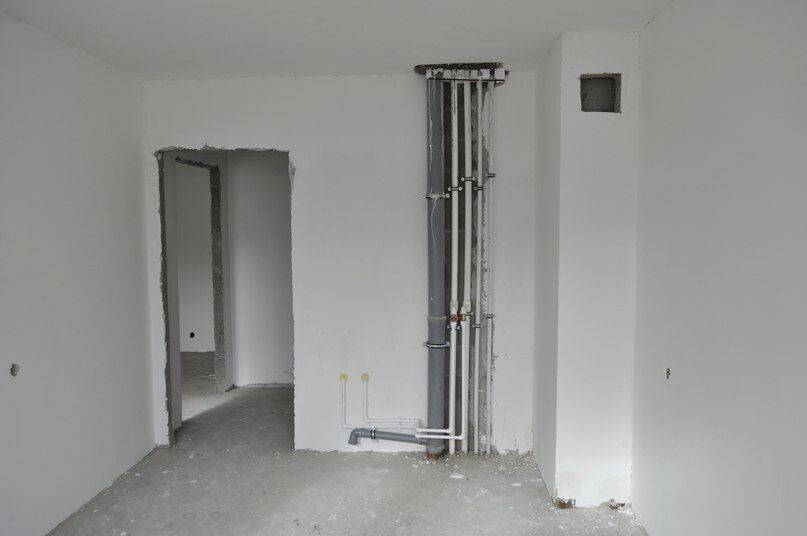

Вентиляционный короб – это общедомовая коммуникация, состоящая из воздуховода, который обеспечивает жильцам нормальную вентиляцию. Если вы его срезаете, то одновременно вы перекрываете кислород вашим соседям. А это застой воздуха, который вызывает появление плесени и других вредоносных грибков и бактерий. А это, в свою очередь, причина появления аллергии, одышки и других неприятных заболеваний у детей и взрослых.
Фото комнаты с вентиляционным коробом
Как должны располагаться каналы
Если возможно, каналы лучше расположить в слое штукатурки, тогда штробление осуществлять и вовсе не придется, тем более, заниматься несущими стенами. Когда работы ведутся с перегородками, допустимыми параметрами углубления являются 30 и 25 мм в ширину и глубину соответственно. При установке кондиционера, углубить коммуникации можно на 50 мм, тогда как ширина штробы должна составить 60 мм максимум.
Важно помнить, что перекрытия трогать нельзя, это касается пола, потолка и т. д
Между распределительной коробкой и точкой потребления делать слишком много поворотов запрещено. Если кабель будет многократно изгибаться, это приведет к его перегреву и повлечет риск возгорания. Нормативы допускают один поворот на канал. При необходимости проложить коммуникации по полу их следует залить в бетонную стяжку.
Можно ли штробить несущие стены?
В объектах со стенами из монолита и бетона есть так называемые несущие поверхности. Их особенность состоит в наличии металлического каркаса и основы виде бетонной смеси.
Нанесение борозды уменьшает толщину и, соответственно, прочность поверхности. Не удивительно, что в вопросе согласования часто возникают трудности.
По всем правилам штробить несущие стены запрещено, ведь при использовании штробореза или угловой шлифмашинки возможно повреждение металлической арматуры или ее оголение.
Здесь возможны следующие выходы из ситуации:
- Официально согласовать задачу в местном строительном департаменте и получить разрешение. В таком случае нужно доказать, что создание штробы не повредит встроенную арматурную сетку и не основную конструкцию. Если речь идет о панельном доме, в выдаче разрешения в 9 из 10 случаях откажут. Что касается каркасно-кирпичного объекта, с получением одобрения трудностей не будет.
- Нанести на поверхность плиты слой штукатурки и далее штробить в ней без углубления в саму плиту. Как правило, арматура расположена на глубине 15-20 мм, поэтому вероятность ее повреждения минимальна.
- Использовать гипсокартоновую конструкцию и спрятать проводку в ней.
- Заложить провода в электротехнических плинтусах.
- Прокладывать проводку под плитой OSB и т. д.
Как видно, вариантов выхода из ситуации достаточно, чтобы выбрать оптимальный вариант штробления.
Возможность опуска потолка
Если во время ремонта вы обнаружили, что от верхнего шкафчика до потолка более 50 см и есть необходимость замаскировать воздуховод вытяжки, необходимо задуматься об опуске потолка. Он представляет собой гипсокартонный каркас, который понижает потолок до края верхних шкафов. Сразу учитывайте, что его имеет смысл делать только над зоной кухонного гарнитура. Опускать весь потолок на кухне бессмысленно – во-первых, это дорого, а во-вторых, вы своими руками превратите комнату в тесную коморку, где все на вас будет давить.
При планировке опуска учитывайте несколько нюансов:
• если опущенный потолок будет блокировать вентиляционные каналы, от этой идеи необходимо сразу отказаться;• чем сильнее будет опущен потолок, тем менее привлекательно это будет выглядеть;• после опуска между потолком и кухонными шкафчиками все равно должен сохраниться зазор. А вот верхний ряд, примыкающий к опущенному потолку, – это плохая идея;• оптимальным вариантом станет небольшой короб из гипсокартона, который по ширине будет немного выступать за границы нижних шкафов, а по высоте с основным потолком будет иметь разницу не более 30 см. Такая конструкция отлично подойдет для размещения точечных светильников.
Процесс штробления
Штробление стен своими руками начинается после разметки поверхности. Надевают средства индивидуальной защиты и делают борозды в стенах заранее выбранным инструментом. После создания трассы очищают пазы от остатков бетона и штукатурки, смахивают или убирают пылесосом пыль. Обрабатывают отверстия и зону вокруг них грунтовкой глубокого проникновения. После ее высыхания прокладывают кабели.
Штробы под распаечные коробки, выключатели, розетки с подрозетниками делают с помощью коронок для перфоратора на 80 мм и на 65 мм. Выпиливают круглые отверстия на нужном расстоянии от пола или потолка. Предварительно дрелью делают примерно в центре будущего отверстия дырку диаметром до 5-8 мм. Смахивают пыль и наносят пару слоев грунтовки.
Что говорит СНиП
Кроме
этого, в СНиП имеется прямой запрет на вмешательство в конструкцию потолочной
плиты. Здесь нет никаких дополнительных условий относительно направления или
глубины, запрещается любое вмешательство. Поэтому, если планируется штробление пола под канализацию,
необходимо сначала обследовать его конструкцию. В панельных домах санкабина
устанавливается на собственную бетонную опорную поверхность, которая не
является непосредственно плитой перекрытия. Поэтому сделать углубление, не
превышающее толщину дополнительной плиты, можно. Однако, если надо спрятать
трубы диаметром 110 мм или больше, придется делать соответствующую траншею. Она
неизбежно заденет потолочную плиту, что запрещено нормативами.
Некоторые владельцы квартир или
частных домов пытаются выйти из положения, используя трубы меньшего размера. Например,
вместо обычных 50 мм устанавливают 40- или даже 30-мм линии. Это возможно, но
для каждого типа сантехники имеется свое ограничение по диаметру системы
водоотведения. Например, стоки из ванны несут большое количество волос, которые
быстро образуют засор. Если уменьшить размер труб, засоры придется устранять
чаще. Учитывая скрытый способ размещения системы, можно создать себе большую
проблему.
Требования и нормы для штробления стен
Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76.13330.2016 «Электротехнические устройства» Актуализированная редакция СНиП 3.05.06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2016 г. N 955/пр).
Требования и нормы для штробления стен
В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.
Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

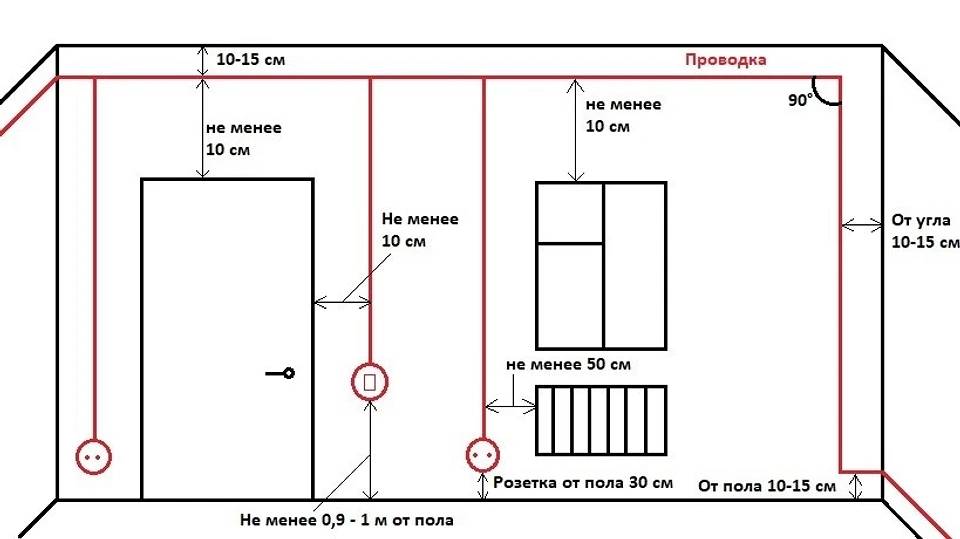

Штробить стены под проводку необходимо с учетом следующих моментов:
- Глубина стробы до 20-30 мм, ширина — до 30 мм.
- Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
- Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
- Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
- Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
- Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.
Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.
При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.
Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.
Что такое наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ
Конструкция несущих стеновых панелей
В контексте этой статьи нет надобности детального рассмотрения всех элементов конструкции. Нас интересует только два её элемента: внутренний отделочный и защитный слои.
Что такое внутренний отделочный слой и зачем он нужен
Каким бы очевидным ни казался ответ, давайте, обратимся к стандартам.
ГОСТ 11024-2012
Исходя из этого определения, логично предположить, что частичное удаление этого слоя не приведёт к деформации стеновой панели, но само по себе это обстоятельство ещё ни о чём не говорит. Для его практического использования нужно знать толщину и очень желательно его состав.
ГОСТ 11024-2012Даже глядя на эту картинку можно представить, что случится, если хотя бы один из прутов будет перерезан.
Какова его толщина
Опять обратимся к тому же ГОСТу (11024-2012).
Понятно, что номинальная толщина не всегда может быть выдержана, поэтому действующий стандарт предусматривает отклонение от номинала.
Обратите внимание, что ключевое слово пункта 6.2.3.8 “не более” т. е
толщина этого покрытия может быть настолько незначительной, что как то практически использовать это обстоятельство просто невозможно.
Каким он должен быть
ГОСТ 11024-2012
В пункте поясняющем какова должна быть толщина внутреннего отделочного слоя (6.2.3.8), ключевое слово было “не более”, в этом случае, “не менее” и это неслучайно, но учитывая условия эксплуатации размеры и расположение траектории проложения электропроводки с последующей заделкой частичного разрушенного бетона, аналогичным раствором, можно предположить, что не одна из функций, которые должен обеспечивать защитный слой, не будет утеряна.
Как различить отделочный и защитный слои
Да, собственно никак. Подготовленная под окраску без шпаклевания поверхность (категории А2–А4), увеличенная толщина защитного бетона, его состав, могут быть только косвенными признаками того, что ЖБИ действительно имеет отделочный слой.
Какие конструктивные элементы здания категорически нельзя штробить
Плиты перекрытия и ригеля. Впрочем, в этом нет необходимости.
Плиты перекрытия имеют чередующиеся продольные пустоты. Поэтому чтобы протянуть электропровод в плите достаточно сделать два небольших отверстия. Одно, ближе к торцу, другое в месте расположения потребителя и продёрнуть в них, с помощью стальной проволоки, электрические провода.
Если нужно проложить провода по полу, то в любом случае под половым покрытием окажется или стяжка, или пустота.
Что касается ригелей, то здесь есть другое соображение. Выпирающие геометрические формы вряд ли украсят интерьер квартиры. Поэтому их всё равно придётся тем или иным образом скрывать. Под покрытием можно и нужно попутно спрятать и электропровода.
Последствия ошибок в устройстве
Если правильно спланировать систему вентиляции, микроклимат в каждом помещении дома будет комфортным, независимо от его общей площади и количества проживающих. Однако зачастую владельцы коттеджей и домов постоянного проживания сталкиваются с различными проблемами. Это происходит из-за недостаточной циркуляции воздуха.
Проблемы, с которыми сталкивается владелец дома без вентиляции
- окна плачут;
- испарения и дым из кухни попадают в жилые помещения;
- плесень в ванной комнате;
- неприятные запахи во всех комнатах дома;
- если котельная газовая, газовые компании не примут ее без надлежащей системы вентиляции.
Все эти факторы заставляют жителей чувствовать себя некомфортно. Недостаток свежего воздуха может вызвать головную боль, раздражительность и плохое настроение. Неприятные запахи из ванных комнат и кухонь также нарушают комфорт всех членов семьи.
Самый удобный вариант – установить вентиляционные каналы на чердаке. Это при условии, что места достаточно.
Еще одно неприятное явление, возникающее при неправильной организации вентиляционных каналов, – это опрокидывание вентиляции. Это происходит, когда более холодный наружный воздух начинает проходить через воздуховод вместо теплого воздуха, который должен выходить из помещения.
Это проблема, которую необходимо решать. Ведь ни одна система отопления не справится с такими теплопотерями. Здесь, в буквальном смысле, деньги владельца будут активно улетать в вентиляционную трубу.
Чтобы избежать этого, правила предусматривают, что вентиляционный канал, выводящий отработанный воздух из помещений, должен быть расположен на крыше на высоте не менее 2-3 метров.
Часто бывает так, что владелец не знает, какой вытяжной канал используется. Простой способ обнаружить утечку теплого воздуха – использовать свет
Возьмите зажженную свечу и обойдите все комнаты, обращая внимание на то, как пламя ведет себя у розеток в комнате
Вместо зажженной свечи можно использовать любой другой небольшой источник открытого пламени. Возьмем, к примеру, карманную зажигалку.
Если пламя свечи втягивается внутрь, все в порядке. Если он дует в помещение, то источник несанкционированного забора наружного воздуха определен, и его необходимо устранить, приняв соответствующие меры по устранению проблемы.
Подготовка стен перед штроблением
Еще до того, как проштробить стены для электропроводки, нужно убедиться в отсутствии скрытых кабелей, вмонтированных в толщу материала. Для их обнаружения используется специальный детектор – устройство по поиску проводов. Соблюдение этого совета сделает работу мастера безопасной, исключит от попадания дрелью или перфоратором в кабель под напряжением. Также в качестве мер подготовки закрывают влажными тряпками дверные проемы – это поможет сделать штробление без пыли в смежных помещениях.
Требования и нормы для штроб
Правила выполнения штроб под проводку в домах и квартирах отражены в СНиП 3.05.06.-85. Соблюдать их должен каждый мастер и домовладелец, иначе могут возникнуть проблемы с законом или неприятности с эксплуатацией коммуникаций. Вот основные нормы:
- перед началом работы составляют план электросети с указанием расположения розеток, выключателей, распределительных коробок, мест прокладки трасс;
- глубина штроб составляет менее 25 мм, ширина – 30 мм, длина от коробки до розетки, осветительного прибора – 3 м;
- минимальный отступ для штроб от перекрытий – 150 мм, от окон и дверей – 100 мм, от отопительных и газовых коммуникаций – 400 мм;
- всегда штробим бетонную стену так, чтобы количество поворотов было минимальным (если они нужны, то только под прямым углом);
- углы не штробят, как и несущие стены, перекрытия, на остальных участках допускаются канавки по горизонтали, вертикали (по уровню);
- на мансардах можно делать штробы параллельно скату крыши.
Разметка поверхностей перед штроблением
После выявления мест расположения старых кабелей наносят их на бумагу в виде схемы и прорисовывают новую трассу. Она не должна пересекаться со старой. Если предполагается полная замена сети, то старую проводку обесточивают. В обновленной схеме обозначают каждую точку подключения. Замеряют расстояния и указывают их в плане. Ширину штроб подбирают в зависимости от приобретенного кабеля. (Читайте статью на тему «Установка и подключение электросчетчика: схема, этапы, правила»)
Если ремонт будет включать заливку стяжки, учитывают, что высота пола поднимется на несколько сантиметров. Кроме того, потолки опустятся при монтаже навесных полотен. Все эти моменты нужно учесть, чтобы расстояние от штроб в стене до перекрытий было высчитано правильно. После составления схемы на бумаге переносят ее на стену:
- Первый способ. В определенные точки на стене вбивают гвоздики, натягивают окрашенный шнур (в сантиметре от поверхности). Натягивают и отпускают шнур, чтобы он оставил цветную линию.
- Второй способ. Намечают две точки, проводят между ними ровную линию карандашом.
- Третий способ. Прочерчивают линию разметки с ориентиром на луч лазерного нивелира.
Как предотвратить распространение пыли от штроб
Штробление стен без пыли – мечта каждого хозяина, ведь эта работа по праву считается самой грязной. Простой способ – немного сбрызнуть стену водой из пульверизатора. Частицы бетона будут связываться друг с другом и не станут летать по комнате. Также штробить стены под проводку без пыли можно, если помощник будет стоять рядом и сразу убирать загрязнения обычным бытовым пылесосом. Шланг без насадки подводят ближе к месту обработки стены, чтобы пыль вообще не падала на пол.
Уменьшить количество грязи можно при использовании специального аппарата для штробления – штробореза. Его конструкция подразумевает подключение пылесоса, и частицы пыли сразу попадают в мешок прибора. Дополнительные меры по уменьшению количества грязи при штроблении таковы:
- закрытие полов полиэтиленовой пленкой;
- вынос любой мебели и других предметов;
- укладка мокрой тряпки перед входом.
Инструмент для штробления стен под проводку.
Теперь немного о том, как сделать штробу под проводку в не несущей стене и как сделать штробу в бетоне. Лучше всего прорезать штрабы с помощью специального инструмента- штробореза. У него есть две алмазных фрезы, расстояние между которыми регулируется. также может быть отрегулирована глубина штрабы под проводку. В результате работы этого инструмента получаются два паза, материал между которыми затем удаляется с помощью скарпели или перфоратора. В результате, получается хорошая штроба с ровными стенками. Сам инструмент также оснащен кожухом, позволяющим избежать пыли и сколов в процессе его работы. Штроба также может быть выполнена просто алмазной фрезой. Очень не рекомендуется выполнять штрабы отбойным молотком или перфоратором, так как они легко приводят к сколам, а сама поверхность получается неровной. Также с использованием перфоратора трудно отследить глубину штрабы.
Самостоятельная прочистка вентканала
Несмотря на существующие правила, многие управляющие компании годами не появляются в квартирах жильцов для проверки работоспособности вентиляционной системы. Поэтому жители многоэтажек вынуждены периодически проводить диагностику и очистку своих вытяжных отверстий самостоятельно.
При небольших загрязнениях вытяжного отверстия можно добиться результатов при помощи обычного ершика
Вентиляционный люк можно прочищать при незначительных загрязнениях, если же грязь в нем накапливалась годами, то лучше все-таки вызвать специалистов. Самостоятельную очистку проводят следующим образом:
- сначала снимают вентиляционные решетки, хорошо их очищают от грязи и пыли и промывают под проточной водой;
- при помощи металлического ершика или проволоки тщательно прочищают стенки вентиляционного канала, до которых получается добраться;
- следующий этап – очищение отверстия от мусора с помощью пылесоса.
Собственно на этом все домашние работы по чистке вентиляционных отверстий заканчиваются. Если они не привели к нужному результату, и тяга в канале осталась на прежнем уровне, значит имеется засор общей шахты. Это уже работа специальных служб, которых можно вызвать через УК.
Лицензированные компании используют профессиональное оборудование и специальные технологии очистки, которые выбираются после тщательного обследования канала и с учетом его текущего состояния
Высота потолков
Чтобы кухонные шкафчики вписались в интерьер, выглядели органично и при этом не перекрывали вентиляцию, их обычно вешают таким образом, чтобы до потолка еще оставалось не менее 30 см. Также такое месторасположение напрямую влияет на удобство уборки. Дело в том, что жир, который выделяется во время готовки, проникает между гарнитуром и потолком, создавая там идеальную среду для появления и развития бактерий, грибка и прочих вредных микроорганизмов. Поэтому будет намного лучше, если вы оставите себе место для маневров и обеспечите свободный доступ к этой зоне, чтобы не возникало сложностей в момент уборки.
К сожалению, большое количество людей игнорируют вышеупомянутые рекомендации, думая, что они лучше знают, как расположить кухонный гарнитур. Как результат, «сиротливые» шкафы, над которыми остался еще метр пустой, никому ненужной стены, или мебель, достающая до самого потолка и перекрывающая вентиляционное отверстие.
Особенности естественной вентиляции при наличии ПВХ окон
В течение многих десятилетий в типовых квартирах предусматривалась стандартная вентиляционная сеть, представляющая собой вытяжки общедомовой шахты, находящиеся в санузле и на кухне. Кроме того, обеспечивать естественный воздухообмен путем щелевого проветривания должны были зазоры в оконных и дверных блоках. Получить дополнительный приток свежего воздуха, забираемый за счет разницы давлений между наружными и внутренними воздушными массами, можно было, просто открыв створки окон и/или двери. В каждой жилой комнате форточка по-прежнему присутствует обязательно.
Монтаж герметичных и теплоизоляционных пластиковых окон нарушает естественную систему обновления воздуха, не позволяя вентиляции функционировать в полную силу и препятствуя доступу уличных воздушных потоков через рамы. О последствиях недостаточного воздухообмена мы уже говорили.
Важно:в соответствии с нормами, независимо от вида деятельности, человеку необходимо около 30 куб. м. чистого воздуха в час
Слабая естественная вентиляция через пластиковые окна такой объем кислорода предложить не способна. После монтажа ПВХ рам, она нуждается в усовершенствовании
чистого воздуха в час. Слабая естественная вентиляция через пластиковые окна такой объем кислорода предложить не способна. После монтажа ПВХ рам, она нуждается в усовершенствовании.
Что еще следует знать?
Чтобы выполнить штробление стен правильно и безопасно, следует учесть массу фактов и ограничений.
Стены, граничащие с лестничными клетками и лифтовыми шахтами, обычно являются несущими. Штробить в них каналы под проводку нельзя в любом случае.
При штроблении стен (не несущих панельных, кирпичных, перегородок) действуют следующие ограничения и правила:
- Штробы могут быть строго вертикальные или горизонтальные. Диагональное штробление запрещено. На наклонных стенах возможно выполнение небольших наклонных штраб, строго параллельных стенам.
- Горизонтальная штроба должна быть глубиной менее 2,5 см, шириной – менее 2 см
- Прокладка каналов для электропроводки или труб – по горизонтали возможна не ближе 15 см до плит перекрытия, 10 см – до потолков.
- Запрещено штробление плит межэтажных перекрытий и в швах между плит.
- Вертикальные штробы должны не должны быть ближе 10 см от углов, дверных и оконных проемов, расстояние до газовых труб — минимум 40 см, до трубопроводов отопления и водоснабжения – не менее 5 см.
- Длина непрерывной горизонтальной борозды не может быть более 3 м.
- Разрешается лишь один угол поворота штробы от разветвительной коробки до розетки или выключателя.
- При условии согласования в контролирующих организациях частичное штробление несущих стен (все условия приводятся в СНИП), прокладывать штробы следут максимально короткими путями.
Читайте другие популярные статьи:
Итоги
Если было решено произвести очистку вентиляции самостоятельно, необходимо подготовиться к этой работе очень внимательно. Вентиляционной системе отводится главная роль в организации безопасного проживания в доме. Халатное отношение к ней, несоблюдение требований по уходу приведет к ухудшению здоровья и общего самочувствия жильцов этой квартиры. А в газифицированных квартирах такие действия обернутся еще большими неприятностями. Поэтому нужно контролировать состояние вентшахт и, если потребуется, обращаться в управляющую компанию, чтобы она произвела ее очистку от мусора и загрязнений.
