Практика подключения
Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её
Поэтому два варианта подключения.
Вариант 1. Электрических вилок нет
Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:
Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.
Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.
Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.
Можно ли подключать кабель духового шкафа к колодке варочной панель?
У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.
Итог подключения приборов без вилок и розеток
Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.
Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.
Вариант 2. Электрические вилки (вилка) есть
Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание
В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.
Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.
Схемы подключения
В зависимости от характеристик домашней электрической сети различают одно-, двух- и трехфазное подключение. Чтобы определить вид подсоединения и номинальные показатели устройств, нужно посмотреть инструкцию по эксплуатации. Электрическая схема может быть также нанесена на поверхность прибора рядом с клеммником.
Однофазная
После подводки трехжильного кабеля подключить духовку или плиту к линии несложно, это займет немного времени. В таком случае каждый из 3 проводков подсоединяется к соответствующим контактам розетки
Фаза и нулевая жила крепятся на крайние два (неважно, какой будет слева или справа). Заземляющую подключают к клемме заземления
Она обычно располагается посредине. Затем устанавливают рамку и декоративную крышку.
Без вилки
Провод от духовки нужно защитить, зафиксировать наконечником и соединить с контактами приобретенной вилки. Посадите заземляющую зеленую на средний контакт, а фазу и ноль – на боковые. Закрепите провод хомутом. Соберите вилку. Чтобы исключить ошибку, мало ориентироваться только на цвет изоляции проводов. Лучше заглянуть под клеммную коробку на духовке и проверить, куда заведены повода. Если клеммы нельзя посмотреть, не нарушив гарантийной пломбы, воспользуйтесь тестером-мультиметром.
Многие модели варочных панелей комплектуются шнуром, имеющим 4 жилы (земля, ноль и две фазы), а в доме их три. Подключать прибор в подобной ситуации следует определенным образом. Откройте крышку с клеммами. Найдите выход заземления. Рядом размещена перемычка на два входа. Объедините две фазы L1 и L2 (черного и коричневого цветов). Подсуньте под перемычку, а контакты затяните.
Двухфазная
Если в квартире имеется четырехфазная проводка, как и в приборе, то проблем с подключением возникнуть не должно. Просто соединяют соответствующие цвета. Провода с черной и коричневой изоляцией – фазы, голубой соответствует нулю, заземление – зеленой. Сложнее, если варочная поверхность оборудована шнуром с пятью или шестью проводами. Тогда потребуется объединение двух фаз, а в случае необходимости – и двух нейтралей.
Трехфазная
Трехфазная система применяется обычно в промышленных масштабах и в заведениях общепита. В таком случае подключение происходит по определенной схеме. Нейтраль выводится наверх, земля – вниз, а провода фазы размещают по центру. Соответствующий порядок должен быть и на розетке. Если оборудование при этом имеет в комплекте кабель из 4 проводов, одну фазу на вилке можно не использовать. Соответственно такая же не применяется и на розетке.
Розетка под варочную панель
Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.
Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты.
Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!». Запомните!!!
Электрические варочные панели и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.
Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.
Вопрос какую розетку выбрать для варочной панели, то тут все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.
Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся.
Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.
«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.
Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.
Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт.
Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.
Запомните!!!
Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.
В вопросе куда устанавливать розетки под варочную панель, то тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.
Общее правило!
Скрытый монтаж или наружный
Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено.
Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!
В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней.
Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.
Запомните!!!
Схемы подключения индукционной варочной панели
После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.
Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.
По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.
Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном “кармашке”, там же где и клеммы.
Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

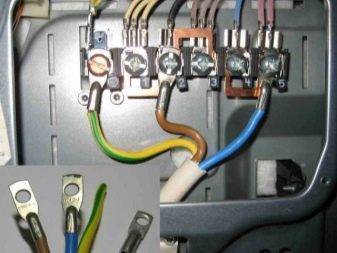

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.
Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.
Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.
После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.
Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.
В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.
Последнюю свободную жилу – защитное заземление подключаете в разъем имеющий значок “заземление”.
Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:
Розетка и вилка
Если для варочной панели кабель не будет подводиться напрямую, необходимо установить отдельную розетку. Пользоваться техникой и обслуживать ее удобнее при наличии вилки, особенно когда приходится делать влажную уборку. На это время прибор обязательно обесточивают. При отсутствии розетки приходиться отключать, а потом опять включать автомат.
Устанавливают розетку на удобной высоте. Специалисты советуют сделать так, чтобы она находилась от пола на расстоянии до 90 см. Подрозетник не должен быть на одинаковом уровне с техникой. Его размещают слева или справа от панели. Если предстоит поставить духовой шкаф, то розетку для него надо ставить ниже его уровня. Очень близко к поверхности пола делать запрещается, всегда существует вероятность прорыва водопровода.
Какая розетка у варочной панели должна быть? Приборы небольшой мощности (до 3.5кВт), такие в основном оснащены двумя конфорками, разрешено подключать через евророзетку и соответствующую ей вилку. Но скорее всего она будет сильно греться, все время работая на свою обычную мощность 16 А. Также если был взят провод 3-6 мм2, будет сложно его завести на контакты вилки. Потому лучше всего воспользоваться специальной розеткой до 40А и вилкой для электрических плит.
Перед тем как остановить свой выбор на конкретном виде варочной панели, нужно грамотно рассчитать электрическую проводку, купить нужные кабель, вилку и розетку, которые смогут выдерживать существенные нагрузки. Не забыть приобрести устройство защитного отключения. В отличии от новостроек в старых домах провода не рассчитаны на большое количество бытовой техники и их мощность. В результате неправильной эксплуатации варочной панели постоянно срабатывает автомат. Если же будет поставлено УЗО с завышенным номиналом, это приведет к сильному нагреванию проводов, может случиться пожар. Обязательно наличие в распределительном щите контура заземления.
При грамотном выборе вилки и розетки для варочной панели и их подсоединении техника будет работать без перебоев, безопасность использования гарантирована. Все работы, связанные с электричеством небезопасны. Если у того, кто хочет самостоятельно подсоединить прибор к электросети, отсутствует уверенность в своих знаниях и умении правильно выполнить данную работу, стоит поручить ее опытному специалисту.
Топ-10 индукционных варочных панелей
Как перенести розетку
Бывает, что во время ремонта кухни вам пришлось перенести духовой шкаф или электрическую плиту из одного угла в другой, при этом расположение старой силовой розетки осталось прежним. Наверное, можно найти удлинитель или попробовать удлинить провод прибора.
Лучше всего заранее подумать, где будет устанавливаться плита, чтобы рядом расположить розетку
Работа с электроприборами, связанная с их установкой и подключением в сеть, должна начинаться со снятия с них напряжения. Для этого нужно выключить электричество. Возможно, на установленную ранее в кухне электроплиту в распределительном щите есть отдельный рубильник. Может быть, придется выключить все напряжение, которое разведено по дому. Однако этого недостаточно. Если сама плита осталось прежней, используйте провод такой, как и был для предыдущей установки, то есть с таким же сечением. Или же используйте специальную таблицу с выбором сечения в зависимости от мощности плиты. Может потребоваться монтажная клеммная колодка, если до плиты идет провод 40 А, а плите нужно 32 А.
Если же нет, тогда используйте клеммник и клеммы:
- Быстрозажимные (для медных гибких проводников);
- Винтовые;
- Самозажимные (для провода из алюминия).
Обратите внимание на разъем и вилку, которая есть в новой плите. Виды разъемов зависят от страны-производителя
Идеально, если при переносе розетки вы не будете соединять шнур, а замените весь провод напрямую от нового места до электрощитка.
Какую бы силовую розетку вы ни выбрали для электроплиты — отечественного производства или импортного, например, электророзетки Legrand, важно, чтобы все соответствовало нормам установки и подключения
Монтаж проводов для розетки

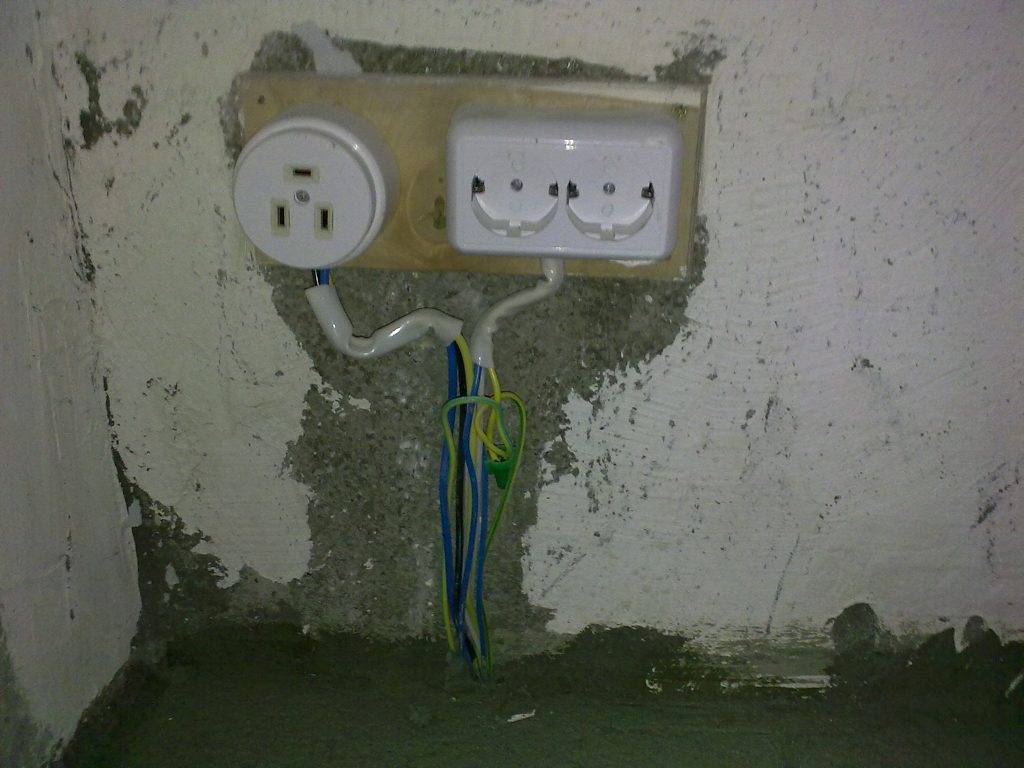

Теперь самое сложное и ответственное дело. Мы помним, что у нас две розетки в одном корпусе. Провода подключаются параллельно, как в обычных спаренных розетках на стенах
Но есть один нюанс, на который стоит обратить внимание. В обычных розетках мы как правило наращиваем провод к последующей. По-другому в них просто неудобно
Но в обычных розетках используются провода с меньшим сечением, обычно в 2,5 мм.кв. Тем, кто имеет опыт их подключения, известно, как трудно бывает согнуть несколько проводов и придать им нужное положение в подрозетниках
По-другому в них просто неудобно. Но в обычных розетках используются провода с меньшим сечением, обычно в 2,5 мм.кв. Тем, кто имеет опыт их подключения, известно, как трудно бывает согнуть несколько проводов и придать им нужное положение в подрозетниках.
А в розетке для духового шкафа и варочной плиты кабель еще толще, а возможность для маневра еще меньше. Кабель как минимум 4, а то и 6 мм.кв. Сгибать такой кабель, придавая ему форму в розетке очень сложно. А зажимать в клеммы два кабеля и того проблемнее. Контакт может получиться не надежным, и со временем начнет искрить и подгорать, что чревато выходом электроприборов из строя, а то и просто самовозгоранием.
Есть более простое и надежное решение. Нужно пропустить весь кабель, не разрезая его, через клеммы первой розетки к клеммам второй. Для клемм первой розетки нужно лишь снять изоляцию. Сделать аккуратно это можно острым лезвием. Сначала точно рассчитайте место, где кабель проходит сквозь клеммы, сделайте отметки и смело снимайте изоляцию. Еще раз повторюсь, кабель очень жесткий! Для качественной разметки и крепления, нужно сделать следующее.
Полностью снять клеммы с большой розетки. Для этого нужно выкрутить винты и не потерять их, и все мелкие детали связанные с ними. Продеть провода в освободившиеся места соблюдая следующие рекомендации. Верхняя и нижняя клемма для фазы и ноля. Здесь нет разницы куда вы их подключите. Главное, чтобы фаза и ноль соответствовали проводам вилки, о которой будет написано ниже. Та клемма, что чуть дальше и ближе к середине – для заземления. Все видно на фото, смотрите ниже.
Как только вам удастся продеть провода, установите платформу на уже закрепленную на стене панель и слегка зафиксируйте болтиками. Теперь расправив провода, можно делать разметку.
Оставшийся провод или кабель, называйте как хотите, расправьте так, чтобы его удобно было завести в следующую розетку, после чего обрежьте лишнее и зачистите концы от изоляции.
Теперь открепите платформу от панели на стене. Чуть выньте провода. Настолько, чтобы вам было удобно снять изоляцию для клемм первой большой розетки. Снимите изоляцию и аккуратно внедрите клеммы на место. Предупреждаю, что дело это не простое и даже ювелирное.
К сожалению отечественные технологии сильно страдают некоторой “топорностью”. Поэтому лично я, монтируя эти клеммы, пару раз выругался. Уверен, что многим из вас, этого тоже не избежать. Но все получится, я уверен.
Клеммы же розетки для духового шкафа, монтируются как для обычной розетки, заземление посередине, фаза и ноль по краям. Но учитывая жесткость провода, придется немного повозиться.
Если, сняв изоляцию с кабеля, вы обнаружите на ней слой окисления, то зачистите медь очень мелкой наждачкой для лучшего контакта. Очень мелкая — это наждачка для шлифовки стен под покраску, с зернистостью 240 или около того.
Зажав провода в клеммы, установите платформу на место и фиксируйте к крепежной планке. Запомните, а лучше запишите или сфотографируйте расположение фазы и нуля в клеммах розетки варочной панели, это вам пригодится при монтаже вилки для нее. Можно маркером сделать нужные метки прямо на белой крышке. Теперь можно смело закрыть все крышечкой и наслаждаться работой.
Установка розетки для электроплиты
Монтаж розетки для электроплиты ничем не отличается от установки обычной электрической розетки. Но все же нужно учитывать основные различия таких розеток по способу установки и фазному подключению.
Для того чтобы подключить плиту с однофазным питанием, необходимо использовать трехпроводный кабель, а для трехфазного питания понадобится пятипроводный с отдельными проводниками.
Виды розеток по способу установки
По способу установки различают всего 2 вида розеток:
Первый тип применим в жилых помещениях. Розетка устанавливается в специальную нишу в стене или же, если стена деревянная — на изолирующую подкладку.
Второй тип, предназначенный для открытой проводки, предполагает установку розетки накладным способом. Это подключение нужно в помещениях с повышенной влажностью, например, в ванной комнате.
В данном случае будет рассмотрена установка розетки скрытой установки.
Процесс установки розетки
Прежде чем приступить к установке, нужно при помощи перфоратора устроить в стене отверстие, неподалеку от самой плиты, и установить в него специальный подрозетник.
Подрозетник закрепляется в отверстии при помощи гипса или штукатурного раствора.
Далее в электрощитке устанавливается отдельный автоматический выключатель и прокладывается трехжильный медный кабель с сечением не менее 4 кв.мм. Для этого нужно выдолбить отдельную штробу в стене и проложив в ней кабель, подвести его к готовому отверстию.
Как только провод будет уложен, можно начать его соединение с соответствующими клеммами розетки для электроплиты.
Если в вашем доме нет заземления, то его нужно обязательно провести отдельно.
Но иногда определить провод заземления крайне сложно, так как провода не отличаются цветом, что характерно для старых домов. В этом случае придется воспользоваться мультиметром: отключив напряжение нужно зацепить один щуп прибора за трубу или радиатор отопления, а вторым щупом поочередно касаться концов каждого из проводов, и тот, который покажет наименьшее сопротивление, является заземляющим.
Разобравшись с подключением, можно зафиксировать розетку в подрозетнике. Для этого следует воспользоваться саморезами, всего их понадобится 2 штуки.
По окончанию работ одевается крышка и проверяется работоспособность розетки.
Но изучив достаточно материла по данной теме, можно сделать это самостоятельно и без особого труда. Такие знания могут пригодиться неоднократно, ведь теперь газовые плиты значительно уступают современным электрическим в эффективности и заменяются чуть ли не повсеместно
Такая работа, как подключение розетки для электрической плиты, требует от хозяина дома большой внимательности к процессу и некоторых познаний. Но изучив достаточно материла по данной теме, можно сделать это самостоятельно и без особого труда. Такие знания могут пригодиться неоднократно, ведь теперь газовые плиты значительно уступают современным электрическим в эффективности и заменяются чуть ли не повсеместно.
