Наконечники и соединители со срывными болтами под медный и алюминиевый кабель.

Требования к технологии нагрева и термоусадки изделий

  • Для усадки термоусаживаемых изделий предпочтительно использовать пропановую газовую горелку. Пламя газовой горелки следует отрегулировать таким образом, чтобы оно было мягким, с языком желтого цвета. Остроконечное клиновидное синее пламя не допускается!
  • Соблюдайте рекомендуемые в инструкциях направления и порядок усадки изделий. Для обеспечения равномерной усадки и предотвращения локального перегрева изделий пламя горелки должно находиться в постоянном равномерном движении. Оптимальная температура усадки изделий 110-130°С.
  • При усадке термоусаживаемых перчаток и трубок пламя горелки следует держать в направлении усадки изделий, равномерно перемещая его по окружности кабеля. Прежде чем продолжить термоусадку вдоль кабеля, трубка или перчатка должны быть усажены радиально [по окружности).
  • В зависимости от диаметра, толщины и композитного состава термоусаживаемых трубок, требуется различное время для их полной усадки. Усадка толстостенных термоусаживаемых изделий (кожухов, соединительных изолирующих манжет, перчаток) требует более длительного времени и должна сопровождаться предварительным медленным и равномерным прогревом.
  • Во избежание образования морщин и воздушных пузырей на поверхности трубки, термоусадку следует производить (в соответствии с рекомендациями инструкций] либо от центра трубки к ее концам, либо последовательно от одного кош ia трубки к другому.
  • Не допускается усадка термоусаживаемых трубок, имеющих заметные пережимы, глубокие царапины и раковины на внешней поверхности, надрезы на торцах.
  • Усаженная трубка не должна иметь каких-либо повреждений, ее поверхность должна быть гладкой, без морщин и вздутий. На поверхности усаженной трубки должны быть различимы “контуры рельефа” того основания, на которое была усажена трубка.
  • Перед усадкой термоусаживаемых трубок и перчаток на металлические основания (слой бронелент, слой оболочки кабеля, места пайки, соединительные кабельные гильзы и наконечники) следует убедиться в отсутствии острых кромок, зазубрин и заусенцев. Все неровности и заусенцы на металлических поверхностях должны быть предварительно зашлифованы напильником или наждачной бумагой. После чего металлические поверхности должны быть очищены и обезжирены.
  • Для качественной термоусадки изделий на металлических поверхностях, последние рекомендуется предварительно прогреть до температуры 60-70°С.
  • До полного остывания термоусаживаемой муфты или ее структурных компонентов, в процессе монтажа, изделие нельзя подвергать какому-либо механическому воздействию.

Муфты кабельные термоусаживаемые концевые на напряжение 6 и 10 кВ

ТУ 3449 -002-59861269-2004 (3КВтп-10)ТУ 3449 -001-59861269-2004 (3КНтп-10)

Муфты предназначены для оконцевания трехжильных силовых кабелей выполненных по ГОСТ 18410-73, ГОСТ 16442-80 на напряжение 6 и 10 кВ и поставляемые в виде комплекта деталей и материалов. Муфты применяются для оконцевания кабелей, проложенных внутри помещений, а также вне помещений (для наружной и внутренней установки).

Обозначение типоразмера муфтыСечение жил кабеля, мм2Вес комплекта деталей, кг
3КВТп-10-25/5025, 35, 501.75
3КВТп-10-70/12070, 95, 1201.995
3КВТп-10-150/240150, 185, 2402.26
3КНТп-10-25/5025, 35, 502.13
3КНТп-10-70/12070, 95, 1202.36
3КНТп-10-150/240150, 185, 2402.77

Срок службы муфт – не менее 30 лет, при соблюдении правил монтажа и эксплуатации.

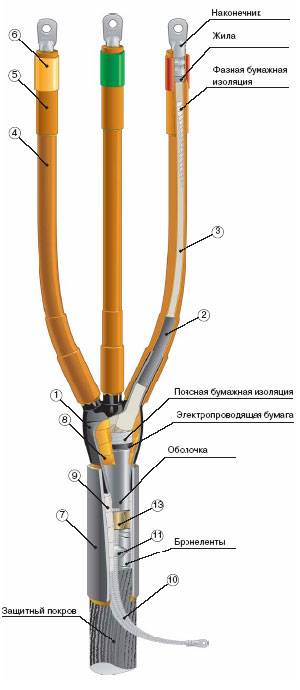

3КНтп – 10(А)

Базовая комплектация:

  1. Полупроводящая перчатка*
  2. Трубки для выравнивания напряженности электрического поля*
  3. Маслостойкие трубки*
  4. Антитрекинговые изолирующие трубки*
  5. Манжеты антитрекинговые концевые*
  6. Маркировочные трубки*
  7. Поясная манжета*
  8. Герметик маслостойкий
  9. Герметик-заполнитель
  10. Провод заземления с наконечником
  11. Припой
  12. Паяльный жир
  13. Пружина постоянного давления
  14. Изоляторы жильные*
  15. Изолятор основания*
  16. Бандажная медная проволока
  17. Изоляционная лента (ПВХ)
  18. Бандажная нить
  19. Наждачная бумага
  20. Салфетки обтирочные (х/б)
  21. Перчатки монтажника
  22. Инструкция по монтажу
  23. Комплектовочная ведомость
  24. Упаковочная коробка

* – термоусаживаемые компоненты



3КВтп – 10(А)

Базовая комплектация:

  1. Полупроводящая перчатка*
  2. Трубки для выравнивания напряженности электрического поля*
  3. Маслостойкие трубки*
  4. Антитрекинговые изолирующие трубки*
  5. Манжеты антитрекинговые концевые*
  6. Маркировочные трубки*
  7. Поясная манжета*
  8. Герметик маслостойкий
  9. Герметик – заполнитель
  10. Провод заземления с наконечником
  11. Припой
  12. Паяльный жир
  13. Пружина постоянного давления
  14. Бандажная медная проволока
  15. Изоляционная лента (ПВХ)
  16. Бандажная нить
  17. Наждачная бумага
  18. Салфетки обтирочные (х/б)
  19. Перчатки монтажника
  20. Инструкция по монтажу
  21. Комплектовочная ведомость
  22. Упаковочная коробка

* – термоусаживаемые компоненты

Дополнительно: муфты могут комплектоваться наконечниками под опрессовку или болтовыми наконечниками по согласованию с заказчиком

Конструкция

Кроме того, они намного универсальнее своих собратьев под опрессовку. Если те рассчитаны только на какое-то одно конкретное сечение, и ошибка в выборе может в дальнейшем привести к выгоранию контакта, то болтовые подходят сразу на несколько размеров.

Например марка 2НБ-70/120 расшифровывается как:

НБ – наконечник болтовой

2 – с двумя срывными болтами

70/120 – для жил сечением 70мм2, 95мм2 и 120мм2 включительно

Корпуса наконечников и соединителей изготавливают не просто из алюминия или меди, как у простых моделей. Они производятся из специального алюминиевого сплава. Помимо высокой электрической проводимости он обладает еще и большей коррозионной стойкостью.

Если заглянуть во внутрь корпуса, то можно увидеть рифленую накатку, как будто кто-то нарезал резьбу. Для чего она?

Она нужна чтобы увеличить площадь соприкосновения и обеспечить механическую прочность контакта.

Эти грани при давлении на алюминиевую жилу, как бы вгрызаются в поверхность алюминия и разрушают оксидную пленку.

Таким образом, не будет необходимости как то стачивать или шлифовать оставшуюся часть винта или его кромки.

А если все же выступающая часть осталась, что с ней делать? Для экземпляров до 10кв достаточно сточить напильником все острые грани. Это необходимо, дабы не повредить изоляцию термоусадочной трубки.

Если трубка тонкостенная, она может быть из-за этого повреждена как при самой усадке, так и в дальнейшем при эксплуатации. При этом не забудьте счистить с поверхности все металлические опилки перед установкой трубки ТУТ.

Иначе такие “бугорки” будут существенным образом искажать напряженность электрического поля.

Преимущества обжима штифтовым наконечником:

  • Увеличивается площадь контакта и тепловые потери в результате сопротивления снижаются.
  • Медные жилы провода не покрываются окислами, поскольку получают надежную защиту от внешних воздействий.
  • Обжим имеет высокую силу и охватывает все жилы провода, что в разы увеличивает прочность соединения.
  • Исключается оплавление изоляции, возгорание, запах перегретого пластика и другие сопутствующие высокому сопротивлению явления.
  • Установка с помощью винтового соединения становится простой и быстрой.

Подробно разберем виды элементов, их основные особенности, преимущества и назначение.

Конструкция наконечника

Наконечник состоит из двух частей:

  1. Токопроводящая трубка, которая изготавливается из луженой электролитической меди.
  2. Изолированный фланец из полиамида.

Для их изготовления используют специальную медь. Именно такое соединение позволяет при зажиме не повредить сам проводник в местах винтового крепления. НШВИ производятся сечением от 0,25 до 150 мм. Материал, из которого они изготавливаются, подвергается гальваническому лужению.

Размеры НШВИ и НШВИ-2, а также их цветовая маркировка предоставлены в таблицах:

Наконечники НШВИ бывают двух видов: одинарные и двойные. Преимущество двойной конструкции заключается в возможности обжать два многожильных провода. Например, их можно применять вместо проволочной перемычки в качестве подачи питания на автоматический выключатель. Такие наконечники применяются для двух проводов, входящих в одно гнездо электроприбора.

Отличие одинарных от двойных наконечников заключается в виде пластикового фланца. Для одинарных предназначен один провод, а для двойных – два, поэтому у них более расширенный фланец.

На видео ниже наглядно показывается, что собой представляют наконечники для проводов и как ими правильно пользоваться:

Зачем нужны кабельные муфты?

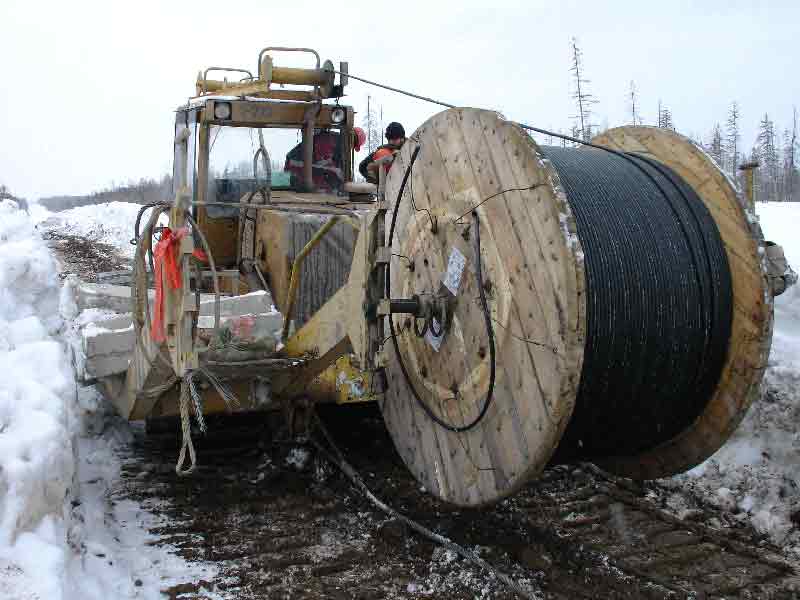

Силовой кабель поступает с заводов в кабельных барабанах, так как на таком барабане находится определенное количество кабеля строительная длинна, обычно 200-400 метров) то возникает необходимость соединять несколько отрезков в линию. Для этого применяют соединительные кабельные муфты. Кроме этого необходимо подключить кабель к силовой сети. Для этого применяют концевые кабельные муфты. Так как соединение может быть выполнено на улице и в помещении концевые кабельные муфты делят на два типа для наружной и внутренней установки.

Общее определение: Кабельные муфты — это изделия, предназначенные для соединения кабелей в общую кабельную линию или для их подключения к электрическим установкам либо воздушным линиям электропередач.

Где применяются и что будет, если не использовать втулочные наконечники?

Подключение многожильных медных проводов без применения НШВИ приводит к повреждению жил, ухудшению контактного соединения и последующему отгоранию. Кроме того, поврежденные жилы подвержены окислительным процессам и быстрее ржавеют.

Наконечники НШВИ (КВТ) имеют широкую сферу применения. Они активно используются при подключении розеток и выключателей, установки автоматов в электрическом щитке, подключения УЗО и другого оборудования.

Популярность многожильного кабеля легко объяснить, ведь он имеет ряд преимуществ — гибкость и способность пропускать через себя больший ток (если сравнивать с одножильным проводом аналогичного сечения). Но для винтового соединения он не подходит. Именно такие зажимы сегодня применяются в тех же АВ, выключателях и розетках.

Если действовать без зажима, жилы смещаются под давлением винта и повреждаются. В результате ухудшается надежность соединения и снижается качество контакта.

Ранее для решения проблемы применялась пайка многожильных проводов, благодаря которой большое число жил становились одним целым.

Минус способа — в больших затратах времени. Если требуется установить десяток розеток и выключателей, на работу пойдет не один день. Применение НШВИ позволяет избежать таких проблем и ускорить выполнение работы.

В процессе монтажа стоит помнить, что сечение провода и гильзы должны четко соответствовать друг другу и подбираться с учетом производителя. Только так удается избежать трудностей с монтажом и исключить повреждение кабеля. Можно быть уверенным, что соединение отслужит в течение всего времени эксплуатации.

Как опрессовать втулочные наконечники НШВИ?

Перед обжатием выполняется зачистка провода с помощью съемщика изоляции, специального ножа или стриппера. Первый вариант наиболее удобен и позволяет быстро избавиться от верхней изоляции без повреждения жил. Зачистка производится четко по длине гильзы, в которую устанавливается проводник.

Как только подготовительные работы выполнены, на изолированную часть надевается гильза. Предварительно выберите наконечник штыревой втулочный (НШВИ) требуемой длины.

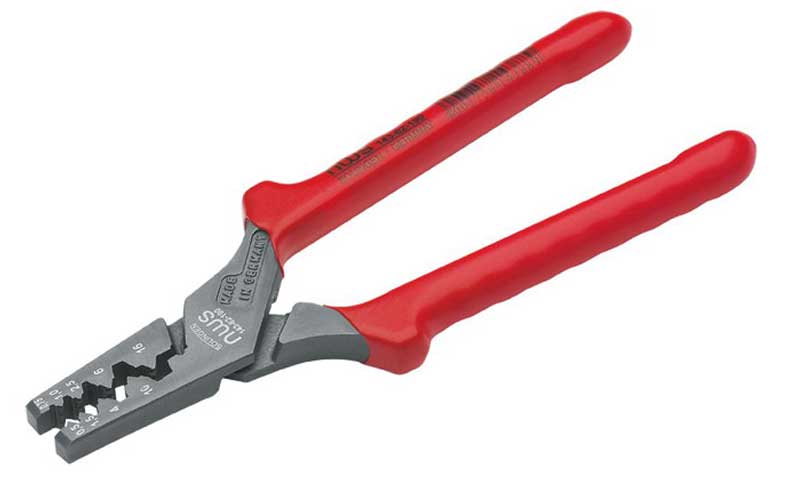

При обжатии применяются специальные клещи, о которых упоминалось выше

В процессе выполнения работы важно знать, как использовать пресс-клещи. Если нарушить технологию, качество фиксации оставляет желать лучшего

Чтобы избежать ошибок, последовательность должна быть такой:

Введение зачищенного края в гильзу;
Установка наконечника в паз инструмента

Важно проследить, чтобы изолированная часть плотно прижималась к корпусу клещей;
Зажатие рукоятки с достаточным усилием, обеспечивающим надежную фиксацию коннектора.

Если сделать все правильно, получается надежное соединение, а сама конструкция является монолитной и крепкой. Принцип обжима с помощью НШВИ-2 аналогичен. Главное — безошибочно подобрать сечение кабеля. Сделать это несложно. Первые цифры показывают сечение, а последующие (указанные через дефис) — показывают длину рабочей части.

Оптимальным инструментом для обжима в соотношении «цена-качество» считается WS-04A, о котором упоминалось ранее. Его особенность заключается в наличии нижних зубцов, обеспечивающих надежную опрессовку изделия. Благодаря пазу, обеспечивается плотное сжатие коннектора и невозможность его снятия.

В процессе монтажа НШВИ учтите один нюанс — используйте сечение на шаг ниже. Что это значит?

К примеру, если для кросс-модуля указано допустимое сечение многожильного провода, равное 16 кв. мм., после обжима 16-миллимитерового аналога с помощью НШВИ, конструкция в разъем не влезет. Здесь стоит использовать кабель на 10 кв. мм.

Не менее удобным считается инструмент ПКВк-10, но он применяется для более мелких сечений. После обжима коннектор имеет прямоугольную, а не трапециевидную (как в прошлом случае) форму.

Плюсы инструмента — надежность и удобство пользования, но даже с ним бывают «проколы» в виде некачественного обжима (этот нюанс стоит контролировать при выполнении работы).

Как выбрать детектор скрытой проводки, сделать своими руками

Назначение муфт

Для того, чтобы знать какую муфту необходимо использовать нужно разобраться в классификации данных устройств. Они делятся по разным признакам: по назначению, по исполнению, по виду материала и изоляции. Разберем каждый из этих аспектов.

По назначению муфты делят на:

Соединительные (Самый часто покупаемый продукт в магазине для монтажа проводов. Для изготовления используются очень прочные и стойкие материалы. Муфта с легкостью должна выдерживать влагу и внешние факторы среды, будь то обычной или же химически активной. Соединяет такой прибор только 2 конца разорванного или сборного кабеля.)
Ответвленные. (Такие муфты состоят уже не из двух сквозных отверстий, а из трех и более. Предназначены они для соединения большего количества проводов, а также для отведения к общим линиям, передающим электрические сигналы и другим устройствам. Они также должны иметь хорошую герметичность и плотную оболочку, защищающую от сильных повреждений.)
Концевые. (Это не менее важный вид муфт, чем предыдущие. Они закрепляются на концы провода, чтобы окончательно уже соединить его с источником электрического тока или другим прибором

Влагозащищенность таких строений намного возрастает в связи с их важностью и применением.)

Далее будем рассматривать положения, связанные только с концевой муфтой.

Основные типы наконечников под опрессовку

Существуют разные типы наконечников для применения с проводами разных модификаций и сечения. Рассмотрим самые популярные из них:

медные наконечники. Используются для работы с медными проводами. Они делаются из цельнотянутых трубок. С одной стороны располагается прижимная часть, а с другой стороны трубчатое отверстие для провода. Наконечники этого типа применяются для установки электроприборов, подключения вводно-распределительных устройств и для заземления;

Изделия из меди

алюминиевые. Для жил из алюминия применяются наконечники из такого же материала. С одного конца находится контактная лопатка с отверстием, а другой трубчатое отверстие. Жилы соединяются с наконечником методом опрессовки специальным инструментом. Предварительно изделие смазывают кварцевазелиновой смазкой, что защищает от окисления;

Алюминиевый элемент

алюмо-медные. В распределительных устройствах могут применяться медные шины, для которых подходят алюмо-медные наконечники. В них посадочная трубка выполнена из алюминия, а контактная лопатка из меди. Изделия выполняются методом фрикционной диффузии или способом газодинамического напыления. При этом напыление из меди покрывает изделие сверху, что позволяет обеспечить стойкий контакт;

Комбинированный вариант

болтовые. Эти наконечники крепятся при помощи зажимного болта. В этом случае опрессовка не нужна, так как болт является частью наконечника. Затяжка выполняется гаечным ключом.

Назначение

Для чего нужны все эти наконечники? Они нужны для того, чтобы собирать воедино (в один монолит) жилу многопроволочных проводов. Есть два вида проводов:

  • одножильные или моножила (наконечники для обжима не нужны)
  • многожильные или многопроволочные (наконечники необходимы)

Некоторые экономят и все таки умудряются выполнить такое подключение. В результате такой «работы» площадь соприкосновения будет недостаточной, контакт будет греться и в итоге отгорит или станет причиной пожара.


Пару десятков лет назад, когда технология еще не была так распространена, многожильные провода просто пропаивались, тем самым собирая многожильный провод в монолитную конструкцию.

Как изготовить кабельную муфту

Расчет параметров кабельной муфты для ее изготовления должен основываться на электротехнических свойствах кабеля и характеристиках сети, в которой планируется ее установка. Чтобы избежать ошибок производителю муфт должны быть направлены точные данные, необходимые для изготовления оборудования, соответствующего условиям конкретного проекта. Так, например, для изготовления муфт до 35 кВ достаточно знать марку кабеля. А для изготовления кабельной муфты для ЛЭП напряжением от 110 кВ необходимо заполнение полноценного кабельного формуляра, который предоставляется производителями муфт.

Для изготовления муфты требуются следующие данные по кабелю: размеры поперечного сечения токопроводящей жилы, величина номинального напряжения, параметры изоляции, полупроводящего и металлического экранов, данные по материалу оболочки кабеля и материалу защиты (броня или бумага, если есть) и другие характеристики. Интересен тот факт, что многие производители кабельных муфт снимают свою гарантию, если ее упаковка открывается не в присутствии их официального представителя.

Отличия, виды и характеристики

Какие еще существенные различия есть в болтовых наконечниках и соединителях, помимо сечения и напряжения эксплуатации?

Наряду со стандартным (рядным), выпускаются наконечники с угловым размещением болтов. Вот технические характеристики тех и других.

Наконечники НБ и соединители СБ – размеры, технические данные:

С угловым расположением марки НБЕ и СБЕ – технические параметры:

СБЕ

В чем их отличия и какие лучше?

У тех, где болты расположены под углом, получается гораздо большая площадь контакта, так как в них провод прижимается не только сверху-вниз.

Соответственно и сама прочность соединения у них лучше. Однако монтировать наконечники с рядным расположением гораздо удобнее, особенно в узких и малогабаритных местах.

Механическая прочность и надежность контакта, в немалой степени зависит от числа срывных болтов. Один болт рекомендуется иметь только для экземпляров сечением до 25мм2.

На всех остальных сечениях на наконечнике должно быть минимум по два болта, а на гильзах – четыре.

Здесь работает правило – с увеличением сечения увеличивается число срывных головок.

Наконечники до 10кв и 35кв

Как уже говорилось выше, существуют виды до 10кв и до 35кв.

Технические характеристики для наконечников и соединителей до 35кв марки НБЕ-35 и СБЕ-35:

Отличий у видов 35кв от 10кв много. Например отверстие под кабельную жилу. В корпусе экземпляров до 10kV – эксцентричное отверстие.

А в корпусе до 35кв – центрально-симметричное.

Также в моделях до 35кв для производства болтов используется медный сплав.

Кроме того в головке болта присутствует отверстие под шестигранник.

Еще у болтовых до 35кв есть торцевые фаски. Они помогают сглаживать напряженность электрического поля.

В зависимости от сечения, может меняться конструкция лопатки наконечника. Так в экземплярах до 300-400мм2 лопатка смещена от центральной оси. Это позволяет без проблем подключать их в середине шины распредустройств.

А вот у моделей от 500, 630мм2 и выше – лопатка центрально-симметричная.

Один из новых видов наконечников и соединителей – это марка НБП и СБП. Они предназначены для кабелей из сшитого полиэтилена. Их технические характеристики:

Отдельно стоит отметить луженные модели (у них в маркировке присутствует буква “Л”). Такие виды имеют более высокую устойчивость к воздействию химически агрессивных веществ и неблагоприятных погодных условий. А при длительно хранении или эксплуатации они не подвержены окислению.

Если вам необходимо соединить между собой жилы разного сечения, то для этого понадобятся переходные соединители ПСБЕ. Вот их размеры и данные:

Качественные наконечники и гильзы должны иметь на своей поверхности заводской штамп, который указывает на диапазон их сечений.

Все вышеперечисленные виды, зачастую сразу же идут в комплектах с кабельными муфтами. Естественно они рассчитаны на те же самые сечения, что и кабельная муфта.

Комплектуются такие муфты большей частью экземплярами с рядным расположением болтов.

Классификация муфт

Классификация муфт достаточно большая и сложная, в зависимости от их функционального предназначения. Так, например, по типу материала изготовления наиболее хорошо себя зарекомендовавшие в настоящее время считаются термоусаживаемые муфты, фиксация которых происходит за счет спайки запчастей друг с другом под воздействием высоких температур, химической сшивкой или под воздействием гаммы облучения. Кроме термоусаживаемых, производятся муфты на основе ленточной продукции, битумных и эпоксидных жидких компонентов, чугунные, латунные.

По назначению муфты подразделяются на следующие виды:

  • концевые;
  • соединительные;
  • стопорные;
  • ответвительные;
  • переходные.

По типу изоляции они могут быть:

  • пластиковые (ПВХ и сшитый полиэтилен);
  • резиновые;
  • бумажные с маслопропитанной изоляцией.

Кроме этого муфты могут быть трехфазными и однофазными.

Для выбора нужного типа муфты требуется знание точных показателей напряжения кабеля и сечения, тип и количество изоляционных жил.


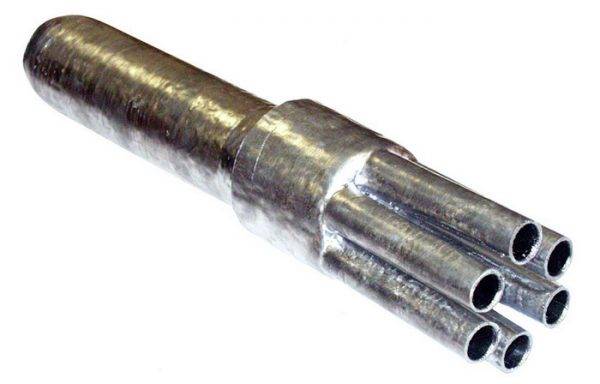

Ответвительная муфта для силовых кабелей

Отличие соединительных муфт

Соединительные муфты (кабельные, термоусаживаемые) являются связующим звеном, и цепь на них не замыкается. По устройству они отличаются. Применяются модели для телефонных линий. Также есть модификации для многожильных магистральных кабелей. Манжеты у многих моделей установлены с крышкой. Контактные стержни устанавливаются различного диаметра. В среднем номинальное напряжение устройства равняется 5 кВ

Также важно отметить, что существуют модификации, у которых имеется кабельный наконечник

Установка кабельных муфт может осуществляться разными способами. Чаще всего это происходит при помощи пайки. Однако на рынке представлены модификации со специальными зажимными механизмами. В данном случае многое зависит от размеров муфты. Если говорить про параметры, то коэффициент нагрева жил у моделей колеблется в районе 70 %. Рабочее напряжение при постоянной частоте, как правило, не превышает 18 кВ. Максимальная температура при коротких замыканиях составляет в среднем около 140 градусов. У многих муфт имеется противопожарный кожух.

Инструменты для оконцевания

Для надежного обжатия трубки под кабель придется воспользоваться специальным инструментом. В зависимости от сечения кабеля он подразделяется на две категории:

  • пресс-клещи — для наконечников до 10 кв. мм;
  • гидравлический пресс — от 16 кв. мм и выше.

Оконцеватель проводов обеспечивают равномерный обжим трубки минимум с четырех сторон. Такой метод позволяет добиться наилучшего контакта. В комплекте с гидравлическим прессом предусмотрены насадки для сжима. Их следует выбирать в зависимости от сечения обжимаемого наконечника.

Пресс-клещи гидравлические для обжима наконечников

Что делать, если на руках нет кримпера?

Сложнее обстоит ситуация, когда для обжима НШВИ нет специального инструмента. Здесь приходится искать альтернативные способы обжима, чтобы не срывать рабочий процесс. Один из вариантов — лужение с помощью паяльника, канифоли и олова.

Этот вариант хорош, но подходит не во всех случаях. Кроме того, работа занимает время, а при больших объемах работ бегать с паяльником от одного места к другому неудобно.

Некоторые «мастера» применяют для обжима обычные пассатижи. Суть методики заключается в надавливании на наконечник в нескольких местах для надежной фиксации. Удобство метода неоспоримо, но при его применении имеется риск повредить жилы. Если раньше такой способ монтажа был допустим, сегодня о нем лучше забыть.

Если денег на дорогой кримпер не хватает, можно купить более доступный инструмент. В продаже имеется много клещей, которые имеют достойные показатели в соотношении «цена-качество». Кроме того, лучше брать универсальные инструменты, способные выполнять сразу несколько функций.
