Напольные газовые котлы отопления: виды, как выбрать, обзор лучших марок

Рекомендации при выборе котла

Выбор газовых котлов – непростое дело, поэтому следует ориентироваться на несколько рекомендаций. Какие бывают газовые котлы отопления – такой вопрос волнует всех, но самое главное отличие – в назначении.

Одноконтурный котел

Одноконтурные газовые котлы настенного типа зависят от наличия источника электроэнергии, так как они оснащены электронным управлением. Вся информация отображается на жидкокристаллическом или LCD дисплее устройства. Такие газовые котлы отопления расход газа позволят значительно сэкономить, так как они могут быть оснащены термодатчиками.

Напольные одноконтурные современные газовые котлы отопления пользуются большим спросом и популярностью, чем настенные устройства. Это можно объяснить тем, что первый тип котлов является более дешевым, а также он не зависит от источника электроэнергии. Также нет необходимости тратиться на дополнительное оборудование, которое будет обеспечивать стабильное снабжение электричеством.

Одноконтурный напольный котел

Перед тем, как подобрать газовый котел отопления, нужно учитывать, что газовые котлы напольного типа больше используются для отопительных систем с естественной, а также принудительной циркуляцией. Постоянно горящий фитиль осуществляет поджог главной горелки, а посредством пьезо-элемента осуществляется розжиг фитиля. В случае если фитиль затухнет или произойдет утечка отработанных газов или природного газа, то группа безопасности, которой оснащен напольный котел, остановит подачу газа в котел. Если сравнить газовые котлы отопления, то можно отметить, что одноконтурный котел напольного типа от отечественных производителей – это недорогое и надежное устройство.

Двухконтурный котел

Напольный двухконтурный котел от отечественных производителей довольно значительно уступает котлам от зарубежных производителей:

• Невозможно отрегулировать нужным образом температуру горячей воды;
• В напольных котлах производительность горячей воды значительно уступает настенным моделям.

Контур ГВС является контуром, который производит нагрев косвенным образом. Для того чтобы получить горячую воду, потребуется все время поддерживать температуру в отопительном контуре, даже в летний период. Для того чтобы не греть всю отопительную систему, на обратке котла можно установить кран, который может перекрыть движение теплоносителя, поэтому будет нагреваться только та вода, которая находится в теплообменнике котла.

Двухконтурный настенный котел

Газовые котлы отопления малой мощности или большой настенного типа с двумя контурами также зависимы от источника электроэнергии. Посредством монитора, которым оснащено устройство, пользователь может увидеть всю необходимую информацию: температуру ГВС контура или отопительного контура. Как показывает сравнение газовых котлов отопления, многие современные котлы оснащены электроникой, которая позволяет задать определенную температуру на конкретный интервал времени, например, на одну неделю. Для того чтобы сократить количество потребляемого газа, настенные газовые котлы с двумя контурами можно дополнить различными температурными датчиками как внешнего так и внутреннего типа.

Так как они оснащены циркуляционным насосом, то теплоноситель будет циркулировать принудительным образом. Во время нагрева вода будет расширяться, а значит, будут образовываться некоторые излишки. Их будет забирать расширительный бак встроенного типа. Такой бак может иметь объем около 5 литров и более. Все зависит от конструкционных особенностей котла и от его показателей мощности. Если у вас отопительная система старого типа, например, гравитационная, то, скорее всего, потребуется приобрести еще один расширительный бачок.

Подробнее в статье про двухконтурные газовые котлы

Расширительный бачок системы отопления

Чтобы определить, какой емкости должен быть расширительный бак, можно воспользоваться следующей формулой:

Z = R/10;

R – емкость отопительной системы;

Z – емкость расширительного бака.

Кроме того, какой выбрать газовый котел отопления, теперь встает вопрос, какой же поток воды будет наиболее оптимальным. На одного потребителя потребуется поток воды от 9 до 11 литров в минуту. Для двух потребителей, которые используют горячую воду одновременным образом, потребуется от 12 до 14 литров в минуту. Для трех потребителей и выше потребуется напор около 15 литров в минуту.

Конвекционные или конденсационные?

Традиционный способ теплопередачи газового котла — нагрев теплоносителя в проточном режиме. Он проходит по теплообменнику, а газовая горелка нагревает жидкость соответственно заданному режиму работы.

Этот тип котлов называется конвекционным. Относительно недавно появилась новая конструкция агрегатов — конденсационная. В ней использован предварительный нагрев теплоносителя от тепла, выделяемого при конденсации выводимого дыма.

Температура жидкости повышается на небольшую величину, но этого достаточно, чтобы стало можно снизить режим нагрева основного теплообменника.

В результате достигает положительный эффект:

• снижается расход топлива;
• уменьшается нагрузка на горелку и теплообменник;
• увеличивается срок службы котла.

При правильно организованной работе агрегата экономия топлива достигает 20 %. Однако, существуют некоторые специфические условия, резко ограничивающие область применения конденсационных котлов.

Причина в том, что процесс конденсации может происходить только тогда, когда температура стенок конденсационной камеры выше температуры обратного потока. Это возможно только на системах теплого пола или радиаторных контурах с низкой степенью нагрева.

Подсчитано, что работа первой ступени возможна только при разнице снаружи и внутри дома не более, чем в 20°. Для России такое соотношение просто невыполнимо. Если конденсация невозможна, котел работает как обычная конвекционная модель.

Учитывая почти двукратную разницу в ценах, следует взвешивать целесообразность такой дорогостоящей покупки с сомнительной эффективностью.

Автоматика

Автоматическая система управления отопительным котлом может быть энергозависимой (питающейся от электричества) и механической (виды автоматики для газовых котлов отопления).

Достоинства первого вида: простота управления, экономичность расхода топлива, множество полезных функций (самодиагностика, вывод пользовательской информации на дисплей и др.).

Минусы – выше цена, существует зависимость от электросети. Т.е. дополнительные расходы на электричество и подверженность повреждениям за счет перепадов напряжения. Желательно приобрести защитное электрооборудование.

Энергонезависимая система конструктивно проще, не зависит от электричества, отличается хорошей ремонтопригодностью, дешевле.

Минусы: нуждается в пользовательском контроле, менее экономичный расход газа, меньше функционал.

Сравнение по месту установки

Популярность настенных котлов отопления обусловлена компактностью. КПД напольных и настенных агрегатов одинаков. Различия кроются в мощности. Для настенных котлов отопления она не превышает 35 кВт.

Настенный котел

Габариты и масса напольных значительно больше настенных, а мощность доходит до 60 кВт. Они используются для отопления помещений большой площади. Поэтому подходят для частного дома, а настенные – для квартир. Под напольные газовые котлы отопления требуется выделять специальное помещение, а оно не всегда есть.

В отличие от настенных, у напольных котлов отопления отсутствует насос в конструкции. Для ГВС их комплектуют дополнительными бойлерами.

В настенных он медный или стальной, а в напольных – чаще стальной, но бывает и чугунный, что существенно лучше в смысле длительности срока службы. По статистике, теплообменник из стали служит до 15, медный до 20, а чугунный до – 25 лет. Правда, КПД у чугунного ниже – не более 80%. Тогда как КПД стального – 90%, а медного – превышает 91%.

Для настенных медный считается теплообменник лучшим, поскольку обеспечивает быстрый нагрев, просто устанавливается и меньше подвержен коррозии.

Советы редакции HouseChief по выбору напольного газового котла

Приобретение подобного оборудования для дома – сложный и ответственный процесс. И не всегда дорогие модели бывают лучше и качественнее дешёвых. Поэтому перед покупкой имеет смысл ознакомиться с отзывами пользователей, которых в Сети очень много. При этом не стоит читать мнения на официальном сайте производителя. Там вряд ли пропустят негатив. Лучше всего ознакомиться с мнениями людей на больших форумах, коими являются «Отзовик», «IRecomend» и им подобные.

Приобретая газовый котёл, необходимо просчитать площадь, которая будет им отапливаться, после чего добавить к ней 10–15 %. Это позволит подобрать котёл, который идеально подойдёт по техническим характеристикам и позволит сделать температуру в доме максимально комфортной при рациональном расходе топлива.

ФОТО: ufa-gaz.netПриобретать котёл нужно в специализированном магазине

Приобретать газовый отопительный котёл следует в крупном спецмагазине, хотя неплох и вариант использования интернет-ресурсов. В любом случае, если стоимость котла значительно ниже рыночной, следует отказаться от подобной покупки.

Гидравлическая группа

Гидравлическая группа расположена в самом низу устройства. Сюда входит подающая часть и обратная (с насосом).

Обратите внимание из каких материалов выполнена эта группа. Раньше была распространена латунь

Сейчас ее все чаще заменяют композитным исполнением – термостойкий пластик черного цвета. Ничего страшного в этом нет, технологии не стоят на месте и развиваются с каждым днем.

Ошибка №22
Однако латунь по-прежнему считается более качественным и надежным материалом.

При этом, многие забывают, что если у вас вода в системе химически агрессивна + присутствуют блуждающие токи, то котел с латунной гидравлической группой будет не лучшим решением.

Монтаж агрегатов

Напольные газовые котлы для отопления частного дома монтировать и подключать должны специалисты, имеющие лицензию на такой вид деятельности. Чаще всего это делают работники газоснабжающей организации, но относящиеся к сервисной службе. Это же подразделение потом будет отвечать за техническое обслуживание агрегата.

Отопительную разводку по дому, установку котла можно делать своими руками. Но врезку и подключение должен проводить только лицензированный специалист. Это условие – обязательное. В противном случае подключение будет считаться незаконным и опасным для окружающих. Установку мастер делает на основании схемы и паспорта на оборудование. Тоже касается дымохода. Он должен обязательно пройти освидетельствование и проверку на пожарную безопасность.

• Перед первым включением оборудования нужно проверить герметичность подвода труб. Сделать это можно намазав мыльным раствором места соединения. При появлении пузырей, следует отключить подачу газа, проветрить помещение и устранить течь.
• Не подвергать аппарат механическому воздействию. Корпус газового оборудования не рассчитан на удары.
• В случае появления запаха газа при эксплуатации вызвать аварийную службу. Не пытаться устранять поломку своими руками.

Напольные устройства

Котлы твердотопливные двухконтурные Газовые котлы напольного типа — традиционные агрегаты с большой мощностью. Их используют для обогрева любых помещений, площадь которых выходит далеко за рамки обычного жилого дома — производственных и общественных зданий и сооружений. Кроме обогрева, напольные котлы при необходимости могут нагревать воду для бытовых нужд и для теплого водяного пола. Для этого в котле устанавливается один или несколько контуров. Поэтому вес напольных устройств может доходить до 100 кг.

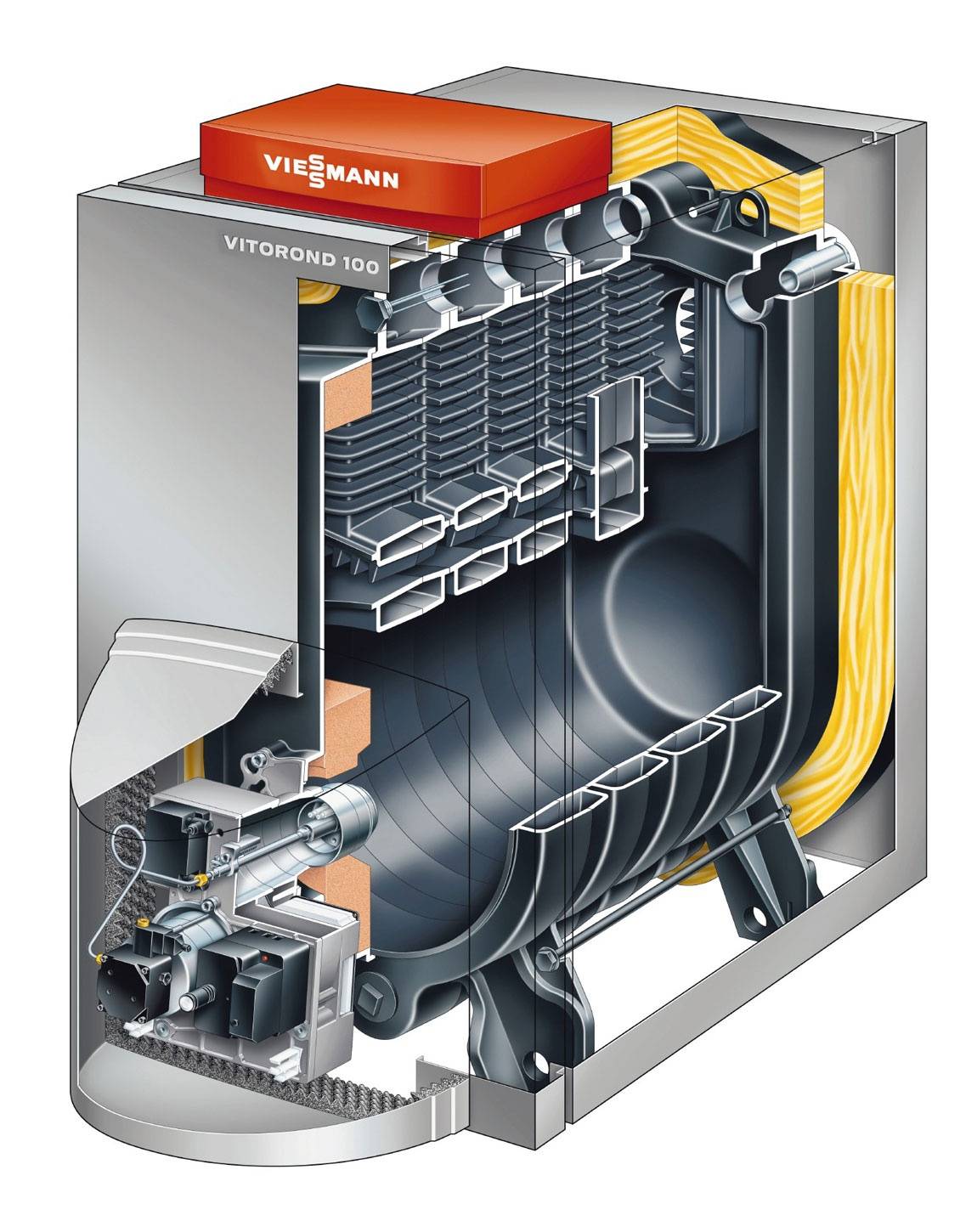

Теплообменник в напольных котлах может быть сделан из чугуна или стали.

При этом высота дымоходной трубы должна быть выше конька кровли как минимум на полметра, что требуется для лучшей тяги. Кроме того, помещение, в котором установлен газовый котел, в целях безопасности должно иметь входную дверь шириной не менее 80 см, выходящую непосредственно на улицу.

Существуют определенные правила монтажа газовых устройств подобного типа. А сам газовый котел должны устанавливать и подключать к магистральному газопроводу только специалисты, имеющие необходимые разрешительные документы — лицензию на право проведения таких работ.

Виды теплообменников газовых котлов

Газовые котлы для индивидуального отопления могут различаться и по такому критерию, как количество контуров. Таким образом, котлы могут быть одноконтурными или двухконтурными. Посредством двухконтурного котла можно организовать не только систему отопления дома, но и систему горячего водоснабжения. Посредством одноконтурных котлов можно организовать лишь отопительную систему. Газовые котлы с двумя контурами могут различаться по типу теплообменника. От этого зависит, как работает газовый котел отопления. Этот компонент газового котла может быть битермическим, раздельным или со встроенным змеевиком.

Битермический теплообменник обычно изготовлен из такого материала, как медь, а конструкция его выглядит как «труба в трубе». Теплоноситель отопительного контура двигается по наружной трубе, проточная вода, которая необходима для контура с горячей водой, циркулирует по внутренней трубе. Если сравнивать такие лучшие газовые котлы отопления с котлами с раздельным теплообменником, то они входят в более низкую ценовую категорию и выделяются своей надежностью. Это объясняется тем, что в них отсутствуют различные добавочные гидравлические узлы, такие как вторичный теплообменник и трехходовой клапан.

Битермический теплообменник

Есть у битермических котлов и свои недостатки:

• Производители советуют отказаться от использования таких котлов в тех районах, где вода слишком жесткая и содержит соли. Из-за перепада температур в отопительных контурах и в ГВС отложение солей происходит более интенсивным образом.
• Во время открытия крана горячего водоснабжения изначально выльется около 150 мл воды температурой около 70-80 градусов, после этого температура воды уже будет наиболее оптимальной для вас.

Рейтинг газовых котлов отопления с теплообменником раздельного типа – такие котлы пользуются самой большой популярностью.

Такое оборудование не является дешевым, так как в нем имеется вторичный теплообменник и трехходовой клапан. Из преимуществ таких котлов можно выделить надежность во время эксплуатации в тех районах, где вода характеризуется повышенной жесткостью.

Теплообменник раздельного типа двухконтурного котла

Теплообменник со встроенным змеевиком – такой теплообменник можно встретить только двухконтурных напольных котлах энергонезависмого типа. Нагрев горячей воды в котлах данного типа происходит косвенным образом, за счет температуры теплоносителя в контуре отопительной системы. Минусом такого котла является то, что невозможно отрегулировать температуру горячей воды. Еще одним минусом является неудобство в эксплуатации, так как для нагрева горячей воды летом необходимо использовать отопительный контур. Данный тип теплообменников обычно изготовлен из таких материалов, как: сталь, медь или нержавеющая сталь. Самыми популярными теплообменниками данного типа являются такие, у которых встроенный змеевик изготовлен из стали и имеет толщину от 3 до 4 мм. Теплообменники со встроенным змеевиком характеризуются достаточно длительным сроком эксплуатации.

Теплообменник со встроенным змеевиком

1 Устройство и назначение одноконтурных газовых котлов отопления, их технические характеристики

style=»display:block»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Одноконтурный котел газовый отопительный имеет практически одинаковую конструкцию, несмотря на его производителя. Отличия заметны лишь исходя из конструктивного предназначения устройства, а также от использования материалов отдельных деталей и укомплектованностью котла опционным набором (системы защиты и аварийного отключения, искрозащита и т.п.).

1. Корпус котла. Выполняется с металлопластика, стали, а также чугуна. Как правило на корпусе расположена панель управления (регуляторы давления и температуры), а также информационный дисплей;
2. Вентилятор (к примеру, одноконтурные турбированные настенные газовые котлы). Важный элемент системы, который отвечает за своевременный отвод отработанного газа;
3. Первичный теплообменник, в паре с модулирующей горелкой;
4. Расширительный бак и газовая арматура;
5. Циркуляционный насос, благодаря которому происходит движения и конечный прогрев основного теплоносителя – воды;
6. Вторичный пластинчатый теплообменник и гидравлический модуль;
7. Входные клапаны на холодную воду и газ;
8. Клапан подачи воды на радиаторы, и коаксиальный дымоход для отвода газа.

Схема подключения одноконтурного котла

Вы можете купить одноконтурный настенный газовый котел как для отопления квартиры, так и для обеспечения теплом своей дачи, частного дома, офиса, а также производственных помещений.

Перед тем как приступить к выбору одноконтурного газового котла для отопления, следует узнать о важных технических характеристиках. Именно они помогут определится с устройством, которое идеально подойдет для вашего помещения.

• Вес и габариты. Данные показатели важны, если площадь под установку устройства в вашем помещении – ограничены. Компактные газовые котлы имеют вес от 15 до 30 кг (котел газовый одноконтурный настенный Baxi весит 27 кг). Газовый одноконтурный напольный котел является более массивным от 70 до 200 кг (а некоторые модели имеют вес еще больше). Компактные габариты современных газовых котлов предоставляют возможность, без проблем подобрать устройство даже для небольшой квартиры. В тоже время, производственные одноконтурные газовые котлы имеют крупные размеры, и требуют наличия отдельной комнаты, для их установки.;
• Коэффициент полезного действия. Еще в старых моделях советской эпохи, КПД не превышал 60%. На сегодняшний день, в условиях плотной конкуренции, производители предлагают модели КПД, у которых не опускается более чем на 85%. Настенный газовый одноконтурный котел Данко имеет минимальный КПД 90,1 %. В некоторых моделях данный показатель доходит до 95%.;
• Тепловая мощность. Газовый одноконтурный настенный котел имеет два показателя мощности: потребительская и полезная. Первая показывает максимально допустимый уровень нагрузки котла, а вторая отображает рекомендуемый уровень для полезной работы устройства. Одноконтурный настенный газовый котел Вайлант имеет максимальную полезную мощность 14 Квт, и максимальную потребительскую мощность в 15,4 кВт.;
• Расход природного газа. Показатель, благодаря которому вы можете рассчитать ваши финансовые затраты при эксплуатацииконкретного газового котла.Газовый напольный одноконтурный котел Атон имеет максимальный расход природного газа в 10,5 м3/ч. Настенные одноконтурные газовые котлы отопления имеют в разы меньший расход, в связи с чем, их выгодно эксплуатировать в квартирах и домах от 2 до 5 м3/ч.
• Емкость и давление расширительного бака. Газовые одноконтурные напольные котлы отопления имеют емкость от 6 до 20 л., в зависимости от назначения и мощности устройства, максимальное давление от 0,5 до 3 бар.

Виды газовых котлов

Газовые котлы разделяются по нескольким критериями на типы и виды. Так, в продаже встречаются следующие виды этих отопительных приборов:

• настенные и напольные;
• с принудительной и естественной тягой;
• электрические и с пьезорозжигом.

Устройства с электрическим типом розжига работают автоматически и могут разжечь пламя в том случае, когда подача газа к котлу будет прекращена. Пьезоустройства же приходится каждый раз разжигать вручную. Кроме того, при электророзжиге отсутствует постоянно горящая горелка, что значительно способствует экономии газового топлива. Многие потребители специально приобретают такие модели газовых котлов только потому, что у них отсутствует открытое пламя.

Рекомендуем к прочтению нашу статью Как выбрать газовый котел для отопления частного дома.

Что же касается типов горелок, то напольный газовый котел для отопления частного дома обычно оснащается устройством обычного или модуляционного типа. Последний имеет экономичный режим работы, который позволяет регулировать мощность котла в зависимости от потребностей жильцов дома в тепле. Особенно он эффективен, когда обеспечивает горячее водоснабжение в здании, так как позволяет долгое время поддерживать заданную температуру воды.

Что же касается способа удаления продуктов горения, то в настоящее время наиболее распространены устройства с естественной тягой. Они просты, и для их работы достаточно провести обычный дымоход. Приборы же с принудительной вытяжкой являются относительной новинкой на рынке. Работают они без дымохода, так как здесь продукты горения могут выходить наружу через трубопровод с выходом, например, в стене.

К плюсам подобных конструкций можно отнести то обстоятельство, что они не сжигают кислород, не требуют сложного монтажа и могут работать в автоматическом режиме. Кроме того, принудительная вытяжка позволяет не только удалять воздух из помещения, но и нагнетать внутрь него атмосферный кислород. В результате помещение прекрасно вентилируется, и в нём не возникает эффекта затхлости воздуха.

Виды напольных газовых котлов для отопления частного дома

Газовые напольные котлы производятся в двух модификациях:

• Одноконтурные предназначены исключительно для отопления, в них отсутствует система отбора воды для хозяйственных нужд.

  Они отличаются по способу розжига топлива. Газ воспламеняется с помощью систем пьезорозжига либо электрического розжига.

• Двухконтурные — используют для отопления и нагрева санитарной и бытовой воды.

Типы камер сгорания:

• Открытые: воздух поступает из технического помещения, в котором находится отопитель.
• Закрытые: воздушный поток поступает «с улицы». Горелки в таких камерах полностью изолированы от воздушной среды дома и не сжигают кислород.

Справка! Из камер сгорания открытого типа продукты горения выводятся только естественной тягой. Из закрытых — топочные газы удаляются принудительно, с помощью вентилятора-дымососа.

Типы горелок:

• Атмосферные — просты по конструкции, используют для горения воздух из помещения.
• Наддувные (вентиляторные, сменные) — устанавливают в камерах закрытого типа. Они обеспечивают быстрое сжигание газовоздушной смеси, значительно повышают КПД котла.

Типы теплообменников напольных отопителей:

1. Чугунные: дороги, но долговечны, служат более 30 лет. Чугун почти не прогорает и не подвергается коррозии.
2. Стальные — срок службы 15—20 лет.

Энергонезависимые модели отопительных устройств

Среди одноконтурных отопителей немало энергонезависимых моделей. Автономные — не нуждаются в электричестве: в такой котёл встроена система для пьезорозжига.

У них открытые камеры сгорания и атмосферные горелки.

Для автономной циркуляции — трубы, по которым возвращается остывающий теплоноситель, монтируют с наклоном к отопителю. Это необходимо, чтобы вода свободно перемещалась в теплообменник котла.

Ключевые технические характеристики

От технических особенностей отопителя зависит качество обогрева дома в зимний период. К ключевым характеристикам относятся:

• мощность котла;
• КПД агрегата;
• расход газа;
• температурные параметры нагрева теплоносителя.

Котлы большой мощности быстро нагревают жидкость, циркулирующую в протяжённых системах отопления. Это позволяет отапливать большие площади и многоэтажные здания.

КПД напольных котлов 79—98%. Если модель оснащена системой сбора конденсата, КПД увеличивается до 105—116%.

Расход газа зависит от конструкции горелки, её типа, параметров режима работы. Этот показатель различается у разных моделей, его можно найти в инструкции к отопителю.

Температурные параметры нагрева теплоносителя примерно одинаковы для всех моделей. Теплообменники нагревают воду (антифриз) до 87—90 °C.

Вывод продуктов сгорания

В зависимости от вида горелки выбирается способ дымоудаления. Если газовый котел оснащен атмосферной горелкой (открытого типа), для которой воздух берется из помещения, то понадобится установка классического дымохода. Если же агрегат оборудован турбированной горелкой (закрытого типа), то достаточно будет установки компактного коаксиального дымохода. Он обеспечит поступление кислорода необходимого для процесса горения, а также удобное дымоудаление.

Обратите внимание! Для напольных котлов с атмосферной горелкой потребуется устройство отдельного помещения (котельной), а агрегаты с закрытой камерой можно устанавливать в жилой комнате. КПД газовых котлов с закрытой горелкой выше, чем с открытой

КПД газовых котлов с закрытой горелкой выше, чем с открытой.
