Самодельный штроборез для газобетона
Обладая некоторыми навыками слесарных работ, можно без особого труда и при небольших капиталовложениях изготовить штроборез для газобетона своими руками.
Ручной штроборез
Простейшее приспособление можно изготовить из куска обычной металлической крепежной перфорированной ленты. Ножовкой по металлу отрезаем полоску длиной 40÷45 см, сгибаем его пополам, в месте сгиба формируем скребок (конфигурацию и размеры выбираем в зависимости от желаемой ширины штробы), два свободных конца соединяем вместе и обматываем несколькими слоями изоленты (то есть получается что-то наподобие ручки), излишки отпиливаем. Получаем дешевый, но вполне практичный штроборез для газоблока. Проведя с нажимом нашим приспособлением по газобетону несколько раз (как правило, не более 4÷5), получаем аккуратную борозду. При желании можно изготовить ручку, например, из деревянного бруска.
Немного посложнее, но более надежный штроборез по газобетону своими руками можно изготовить из куска водопроводной трубы. Порядок изготовления:
- Отрезаем болгаркой от трубы (диаметр выбираем в зависимости от ширины необходимой борозды) под углом 45˚ кусок длиной 100÷120 мм.
- Привариваем его к прутку арматуры (диаметром 12÷14 мм) под прямым углом. Если в качестве ручки используем остаток водопроводной трубы, то привариваем к нему режущую часть под углом 30÷40˚.
- Загибаем арматуру в районе места сварки под удобным для штробления углом.
Еще один вариант изготовления ручного штробореза для газобетона своими руками:

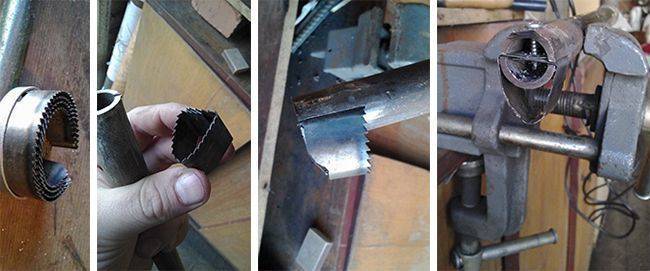

- В качестве режущего элемента используем пилу от коронки по дереву. Выгибаем ее с помощью плоскогубцев в форме треугольника с закругленными углами.
- Для ручки подойдет кусок водопроводной трубы. С одного торца при помощи ножовки по металлу делаем пропил глубиной равной ширине режущего полотна.
- Вставляем режущую заготовку в пропил, сверлим в трубе и заготовке отверстие и вкручиваем в него саморез.
На заметку! Так как сделать штроборез для обустройства канавок в газобетоне довольно просто, то конструкцию режущего элемента и длину ручки каждый может выбрать самостоятельно.
Простой электрический штроборез для газобетона
Легкость, с которой можно штробить газобетон под проводку, позволяет сделать штроборез из обычной электрической дрели. Для этого понадобится цилиндрическая фреза (средняя стоимость 450÷550 рублей), которую устанавливаем в патрон дрели. Такое несложное устройство позволяет делать канавки в газобетонных стенах быстро и качественно. Так как в процессе работы образуется большое количество пыли, лучше производить штробление вдвоем (второй человек работает с пылесосом), а также использовать очки и респиратор. При желании можно изготовить деревянные салазки, в которые крепим дрель. Это приспособление позволит делать штробу одинаковой глубины по всей ее длине. Хотя потренировавшись на блоке, который наверняка (хотя бы один) остался после окончания строительства, можно сделать аккуратные штробы без усложнения конструкции, используя только дрель и фрезу.
Общее понятие штробореза
Для укладки электрической и телекоммуникационной проводки или труб водоснабжения или отопления в капитальные стены из кирпича, блоков или монолитного бетона необходимо прорезать канавки (штробы, или штрабы) прямоугольного сечения.
При ручном штраблении увеличиваются затраты времени на ремонт, а полученные канавки имеют неравномерные габариты. Для повышения качества используют электрический инструмент.
Предназначение
Штроборез предназначен для полуавтоматической резки канавок в капитальных стенах и перегородках. Мастеру необходимо вручную перемещать инструмент в соответствии с линиями разметки.
Канал имеет правильные геометрические размеры и равномерную глубину. Электрический привод позволяет снизить затраты времени на выполнение подготовительных работ. Оборудование способно резать стальную арматуру и камни, присутствующие в структуре железобетонных стен.
Устройство
Оборудование заводского изготовления состоит из следующих деталей:
- металлического основания с визиром и роликами для движения по поверхности;
- электрического двигателя переменного тока, закрытого пластиковым кожухом;
- 2 дисков с возможностью регулировки зазора между режущими кромками;
- крышки из пластика или силумина с отверстием для подключения пылесоса;
- рукояток для удержания и перемещения инструмента.
Принцип работы
После регулировки ширины и глубины канавки штроборез подключают к сети, а затем нажимают на кнопку пуска. Электромотор раскручивает шестерни редуктора и режущий инструмент, жестко закрепленный на носке вторичного вала.
Пыль и мелкие камни улавливаются защитным щитком, а затем высыпаются на пол помещения или удаляются по гибкому шлангу, подсоединенному к строительному пылесосу.
Эффективность инструмента и преимущества применения
Оборудование позволяет резать канавки в вертикальном и горизонтальном направлениях в стенах, выполненных из любого материала и имеющих внешнюю декоративную отделку.
После окончания резки необходимо выбить центральную часть штрабы зубилом, пропитать бетон или кирпичную кладку грунтом, уложить кабели или трубы, а затем аккуратно заделать канавки гипсовой штукатуркой.
Преимущества использования электрического инструмента для резки штраб:
- снижение затрат времени на выполнение работ;
- уменьшение количества отделочного материала для заделки канавок, имеющих равномерное сечение;
- осуществление резки на требуемую глубину за 1 проход;
- пониженный уровень шума по сравнению с перфоратором;
- снижение выбросов пыли в помещение (при использовании системы отвода мусора);
- минимальный уровень вибраций, передаваемых на перегородки.
Самодельный инструмент из УШМ
- второй диск;
- упорную площадку;
- защитный кожух.
Для установки второго отрезного круга подбирают дополнительную разделительную шайбу. Расстояние между дисками, как и ширина штробы, зависит от длины шпинделя редуктора. Выставить требуемое расстояние можно при помощи нескольких штатных гаек.
Первый отрезной круг, установленный на рабочий вал, фиксируется штатной гайкой, которая послужит разделительной втулкой. Фиксацию второго осуществляют гайкой для обдирочного диска, который включен в комплект угловой шлифмашины, но эту гайку накручивают низом вверх. Полученного расстояния будет достаточно для пропила в стене канавки под электрические провода.
Если позволяет длина рабочего вала, то регулировку расстояния между резаками производят прокладочными шайбами, или изготавливают установочную втулку. Канавки получаются большей ширины и подходят для укладки трубопровода или нескольких проводов одновременно. Чтобы обеспечить надежный прижим, крепящую гайку модернизируют – наваривают втулку с внешней резьбой. После установки первого диска на втулку следом надевают необходимое количество гаек, тем самым выставляя требуемую ширину резания. Для крепления другого диска используется штатная гайка от болгарки.
Поскольку шлифмашинка не рассчитана на нагрузки, вдвое превышающие стандартные, вызванные установкой дополнительного резака, чтобы не допустить перегрев или замыкание, каждые 15-20 минут делается перерыв для охлаждения электродвигателя, редуктора, коллектора.
Особенности процесса
Нельзя делать горизонтальные каналы в домах из панелей, так как в этом случае повреждаются армирующие материалы. Не разрешается делать штробы в швах, станах граничащих с лестницей, если это затронет перекрытия. Единственным вариантом в этих случаях, является работа по штукатурке.
Штробление стен делают только в горизонтальном и вертикальном направлениях. Ширина и глубина канавки не должна быть более 25 мм. Согласно СНиП 3.05.06-85 необходимо отступить от:
- — газового оборудования – более 40 см,
- — плит перекрытия – до 15 см,
- — окон и дверей – более 10 см.
Процесс работы так же зависит из материала, где необходимо сделать штробу. Например, в штукатурке, это легко можно сделать, используя зубило и молоток. А вот если надо работать с бетоном, то нужны специальные инструменты.
Не забывайте перед работами проводить подготовку. Найдите места, где была проведена старая проводка, это убережет вас от попадания в электричество. Если вы не знаете, нет схемы проводки, то можно использовать индикатор. Снимите старое покрытие со стен (обои, краска, штукатурка). Что бы не запылись весь дом или квартиру. Обязательно повесьте на двери мокрую тряпку или специальную. Строительную пленку.
Установка на болгарку
Монтируется пылеотвод на стандартный защитный кожух от УШМ. Причем весь процесс занимает буквально одну, две минуты. Сравните с процессом монтажа от Хилти:
Без разницы на какую болгарку вы будете его устанавливать. AirDuster подходит на самые популярные марки – Hilti, DeWalt, Bosch, Skil, Makita, Metabo, AEG.
Сверху и снизу у кожуха имеются своего рода подпятники.
Совмещаете стандартный защитный кожух УШМ (там где будет расположен диск) и обратную сторону Mechanic до этих ограничителей.
Разворачиваете два крепления с “барашками” так, чтобы они поджали и соединили всю конструкцию воедино. После чего просто затягиваете винты.
При этом нужно обращать внимание и контролировать симметричность насадки по отношению к кожуху УШМ. На этом все! Пылеудаление и болгарка готовы к работе
На этом все! Пылеудаление и болгарка готовы к работе.
Насадка – штроборез на болгарку: характеристика устройства
Для укладывания таких коммуникаций, как электрические провода, водопроводные и отопительные трубы, в стены, прибегают к применению специализированного инструмента – штробореза.
У такого инструмента имеется существенный недостатки – это достаточно высокая стоимость, и узкое направление деятельности.
Но не стоит огорчаться, так как в продаже имеются специальные насадки штроборезы на болгарки.
Для чего необходим этот процесс
Конструкция стандартного штробореза имеет много общего с болгаркой или УШМ. Существенным отличием штробореза от болгарки является высокая скорость выполнения работ, а также возможность удобного регулирования глубины разрезаемой канавки. Он может создавать канавку такой глубины, которая требуется в зависимости от поставленных технологических заданий.
Болгарка является отличным аналогом штробореза, так как с ее помощью можно осуществлять ремонтные работы в жилых и нежилых помещениях, где необходимо сделать специальные канавки или каналы для укладки труб и электрических проводов. Для того чтобы использовать болгарку в качестве штробореза, потребуется специальный кожух. Он позволит не только регулировать глубину заглубления режущего инструмента, но еще и проводить работы без пыли.
В большинстве случаев, когда необходимо сделать канавку в стене, мастера прибегают к применению таких инструментов:
- зубило с молотком;
- перфоратор;
- болгарка.
Важно знать! Только если работа мастера связана непосредственно с необходимостью делать каналы в стенах каждый день, тогда лучше приобрести профессиональный штроборез. Если же нужно вырезать канал в стене при проведении ремонтных работ, то для этих целей вполне подходит болгарка
Причем нет необходимости приобретать специальную насадку штроборез для болгарки, так как ее можно изготовить самостоятельно
Если же нужно вырезать канал в стене при проведении ремонтных работ, то для этих целей вполне подходит болгарка. Причем нет необходимости приобретать специальную насадку штроборез для болгарки, так как ее можно изготовить самостоятельно.
Как сделать штробу с помощью обычной болгарки
Штробление при помощи болгарки можно выполнять в стенах из кирпича, бетона, шлакоблока и прочих материалов. Для того, чтобы сделать штробу болгаркой вам потребуется:
- Нанести разметку. Для этого потребуется рулетка, правило или уровень, а также карандаш. Расчерчиваемые линии должны быть жирными, так как при работе болгарки выделяется пыль, из-за которой может быть незаметна разметка.
- Вырезание штробы. По расчерченным линиям следует пройти болгаркой с алмазным отрезным диском, но при этом учитывайте, что удерживать инструмент следует двумя руками, а работу следует проводить в защитных устройствах: очки, маска, перчатки.
- Выбивание или удаление штукатурки. На заключительной стадии потребуется при помощи молотка и зубила осуществить удаление штукатурки между прорезанными линиями.
Важно знать! Иногда специалисты используют вместо одного закрепленного диска на болгарке – два, что позволяет за один проход получить готовую канавку. Это существенно экономит время, а также физические силы
Главным недостатком такого способа штробления является выделение большого количества пыли. Если работы проводятся в нежилом помещении, то это еще не столь страшно. Если же помещение является жилым, то пыль не только мешает проведению процесса штробления, но она еще и оседает на поверхности мебели и бытовой технике, то есть пачкает обстановку.
Правила и ограничения при штроблении
Выполнять штробление стен следует только после того, как в помещении расчерчен план расположения скрытой электропроводки, или же труб водопровода
Выполняя работы по штроблению, немаловажно учитывать следующие факторы:
- Процедуры принято осуществлять только в вертикальном или горизонтальном направлении.
- Наклон штробы допускается в исключительных случаях.
- Горизонтальные штробы делают на расстоянии не более 15 см от плит перекрытия.
- Вертикальные штробы должны находиться на расстоянии минимум 10 см от дверных и оконных проемов, а также углов. От газовых труб минимум 40 см.
- Ширина и глубина канавки не должна быть более 2,5 см. Длина штробы не должна быть более 3 метров.
В завершении стоит отметить, что прежде чем приступать к проведению работ, следует подготовить не только соответствующий инструмент, но и сделать контрольную проверку по расположению штробы.
Штроборез для пеноблоков – конструктивные особенности
Ручной инструмент для штробления может изготавливаться в следующих конструктивных вариантах:
- на базе обычной болгарки. Конструкция предусматривает установку на валу устройства двух режущих дисков по бетону, между которыми может устанавливаться втулка нужной длины или необходимое количество шайб. Изменяя длину распорного элемента, регулируется интервал между режущими дисками, соответствующий ширине канала;
- модернизированный вариант. Он представляет собой усовершенствованную версию болгарки, на которой, кроме двух кругов, смонтирован кожух, изготовленный из металлического листа. Пыль, образующаяся в процессе штробления, удаляется через патрубок, закрепленный на металлическом кожухе аспирационного устройства;
Штроборез на базе обычной болгарки
на основе ручной шлифмашинки. Усовершенствованный вариант инструмента по конструкции похож на болгарку с аспирационным кожухом. Отличительная черта конструкции – наличие передвижной платформы с колесиками, закрепленной в нижней части пылеприемника. Этот вариант позволяет без приложения значительных усилий легко перемещать устройство по стене.
Электрический штроборез по газоблоку по эффективности превосходит ручной инструмент благодаря следующим моментам:
- увеличенной скорости штробления;
- ровной поверхности стенок паза;
- четкой геометрии канала;
- повышенной безопасности;
- возможности аспирации.
Современный электрический инструмент для штробления включает:
- защитный кожух. Он предотвращает возможность травмирования оператора осколками при вращении дисков;
- аспирационный патрубок. Обеспечивает пылеотбор из рабочей зоны при подключении к пылесосу;
- рабочую площадку. Обеспечивает плавное перемещение устройства по стене и позволяет регулировать глубину паза;
- рабочую рукоятку. Она может устанавливаться в различных местах кожуха, обеспечивая удобное расположение устройства при резке;
- электрический привод. Ускоренное штробление обеспечивается при мощности 2 кВт и частоте вращения шпинделя 5500 об./мин.
Штроборез Hitachi CM7MRU
Устройство может комплектоваться различной электронной аппаратурой, которая обеспечивает следующие функции:
- регулировку частоты вращения шпинделя;
- плавный пуск двигателя при включении;
- торможение диска при отключении питания;
- блокировку мотора при нагреве;
- уменьшение вибрационных колебаний.
Применение других инструментов
При использовании молотка и зубила канавка выйдет неровной. Такой способ не требует финансовых затрат (не нужно приобретать электроинструменты). В этом случае канал придётся делать частями: наметить зубилом края борозды с углублением на 1−1,5 см и долбить по линии длины, отмеченной на схеме. После снятия слоя следует продолжать углубление штробы, пока не получится нужный размер.
Перфоратором такую же работу можно сделать за более короткий промежуток времени, но штробление тоже будет не совсем ровным. В этом случае нужно использовать бур и лопатку. По борозде сделать отверстия глубиной не более 25 мм на расстоянии 10−15 мм одна от другой. Лопаткой удалить ненужный материал.
При работе болгаркой стенки канала получаются ровные, но в помещении образуется очень много пыли. Лучшим вариантом будет применение алмазного диска, так как им удобно пользоваться при обработке кирпичной или бетонной стены.
По намеченным краям борозды производят параллельные надрезы по всей её длине. Ненужный материал, находящийся в канале, удаляют зубилом и молотком или с помощью перфоратора, оснащённого лопаткой.
Устройство и принцип работы штробореза
Чтобы выяснить, как работает инструмент, нужно разобраться с разновидностью. По типу привода все штроборезы делятся на два вида:
- Ручные модели представляют собой изогнутую трубу с рукоятками. На конце металлической рамы закреплен стальной элемент, исполняющий роль лезвия. Именно он нарезает канавку при многократном толкании штробореза руками по обрабатываемой поверхности.
Ручным инструментом нарезают штробы за счет усилия рук
- Электрические штроборезы работают по принципу болгарки. Инструмент имеет корпус с рукоятками. Внутри установлен электродвигатель. В зависимости от модели, на шпиндель надевают 1, 2 и даже 5 алмазных дисков. Кожух, закрывающий режущие круги, устроен не так как у болгарки. Он закрыт с обоих боков и у большинства моделей оснащен патрубком для подключения пылесоса.
У электрических штроборезов рабочим элементом выступает алмазный диск
Перед использованием любого штробореза на обрабатывающей поверхности сначала наносят разметку под штробы. Дальнейшие действия различаются в зависимости от используемой модели.
Ручным инструментом не получится нарезать канавку идеально ровную и одинаковой глубины на всех участках
Ручной инструмент чаще используют для нарезки канавок на пеноблоках при возведении стен, чтобы выполнить армирование. Идеальная ровность и одинаковая глубина на всех участках здесь не важна. Внутрь канавки после укладки арматуры все равно будет залит раствор. Если нарезать штробы на стене под проводку, то возле линии разметки оптимально закрепить направляющую доску для ровности канавки. Штроборез руками протягивают сверху вниз, пока лезвие нарежет штробу нужной глубины. По окончании работы направляющую доску перемещают на другой участок стены и повторяют действия.
Работа с электрическим штроборезом ничем не отличается от использования болгарки
Перед началом использования электрического штробореза на кожухе регулировочным механизмом выставляют глубину пропила. Разметку наносят с учетом того, что штроба получится немного в стороне. Дело в том, что по линиям во время штробления ведут боковой частью подошвы. Если пытаться по разметке сразу резать диском, то канавка получится неровная, так как ее не видно под кожухом инструмента.
Рез выполняют сверху вниз. После пропила всей полосы между резами остается центральная часть. Ее выбивают с помощью молотка и зубила. Для ускорения процесса можно использовать перфоратор.
Нюансом работы с электрическим инструментом является образование большого облака пыли. Если ремонт вести внутри жилого помещения, оптимально к кожуху штробореза подключать пылесос. Производители для этого предусматривают специальные патрубки. Во время штробления внутрь помещения попадает только малая часть пыли. Основную массу грязи втягивает пылесос.
Приспособления для шлифовальной машинки
Учитывая, что конструкция бороздодела подобна шлифмашинке, умельцы научились делать штроборезы из болгарки своими руками. Эти механизмы режут бетонные стены без пыли, для этого они приспосабливают пылесос. Устройство штробы в бетонной стене — трудное дело. Для этой операции применяются мощные машины. В домашних условиях такой возможности нет, поэтому умельцы применяют шлифовальную машинку и алмазный круг для резки бетона. Чтобы во время работы уменьшить запылённость помещения, устанавливают самодельную насадку, соединённую с пылесосом.
Конструкция насадки проста. Отрезок канализационной трубы диаметром 60 и длиной 500 миллиметров при помощи строительного скотча крепится к нижней части корпуса болгарки. На верхней стенке торца трубы сделать пропил шириной 20 мм для захода режущего инструмента. Во время работы вращение круга происходит против часовой стрелки, тогда вся пыль и осколки бетона попадают в трубу, где захватываются воздушной струёй и подаются в накопитель пылесоса.
Машинка УШМ предназначена в основном для шлифования поверхности материала и резки металла, поэтому применяется режущий инструмент в виде тонкого диска. Для штробления стен нужна болгарка с двумя дисками. Установить два диска не составляет особого труда. Для этого в магазине нужно купить зажимную гайку. Тогда на посадочное место машинки устанавливается алмазный диск и специальная гайка, на которую садится второй алмазный круг и укрепляется купленной гайкой. Созданный механизм можно смело назвать штроборезом.
Самодельный защитный кожух
Безопасностью при работе на самодельном оборудовании нельзя пренебрегать. Все болгарки имеют высокие обороты, что может быть причиной разрыва круга и травмирования работника. Поэтому нужно следить, чтобы механизм имел защитный кожух. Эффективность работы в значительной степени зависит от мощности машинки и плотности обрабатываемого материала. Возникает много различных проблем, которые определяют оптимальную характеристику выбора алмазного круга, особенно когда нужно подобрать режущий инструмент для высокоэффективного резания.
Чтобы надёжно защитить себя от воздействия пыли и поражения при разрыве режущего инструмента, опытные специалисты предлагают изготовить на болгарку для штробления стен закрытый кожух с патрубком. Конструкция самоделки проста. За идею взят стандартный кожух, добавлена платформа, боковая щёчка, патрубок и регулятор глубины резания. Чертежи на изделие изготавливаются в виде эскизов по ходу работы с учётом наличия необходимых материалов. Процесс изготовления:
- Платформа изготавливается из листовой стали толщиной 2 мм. Размер основания 250х90 мм. По осевой линии прорезано окно для выхода режущего круга.
- С одного края основания приварен шарнир для регулировки глубины резания, с другого кронштейн с прорезью для фиксации.
- Щёчки изготавливаются из стального листа толщиной два миллиметра. Форма в виде полукруга, закрывает две трети режущего инструмента.
- Ширина кожуха — 40 миллиметров. На одном конце приварена ось шарнира, с другой — шпилька М6 с барашком для фиксации.
- Наружная щёчка имеет патрубок для шланга пылесоса и хомут крепления к шейке болгарки.
Бороздоделатель для газобетона
Газобетон, по сравнению с бетоном, режется легче, поэтому можно приспособить любой электроинструмент, который есть в домашней мастерской: дрель, перфоратор, ручную циркулярку. Идея выглядит следующим образом. Купить шпоночную фрезу по металлу, установить её в перфоратор и по разметке фрезеровать канавку. Для простоты выполнения операции нужно изготовить из дерева простенькую насадку. Для этого понадобятся две рейки 300х50х30 миллиметров, два деревянных отрезка размером 300х150х20 мм.
Технологический процесс изготовления приспособления:
- Сделать салазки. Для этого две заготовленные рейки шурупами прикрепить к основанию, в котором вырезано отверстие для выхода фрезы.
- К основанию прикрепить перпендикулярно кронштейн из доски для упора и фиксации электроинструмента.
- Изготовить дощатую каретку с отверстием под шейку перфоратора.
- Перед работой выставить размер глубины резания, подложив под каретку и основание деревянные подкладки.
