Насос для стиральной машины: как подобрать и провести замену

Если обойтись без водопровода?

Есть машинки, которым не нужен ни шланг высокого давления, ни помпа, ни даже водопровод. Подобные машинки выпускает словенский бренд Gorenje. На их корпусе закреплен резервуар на 100 или более литров. Пользователь сам наполняет емкость. А далее начинается стирка, как в обычной СМА.

У машинок с резервуарами есть встроенная нагнетательная помпа. Напора хватает для эффективной стирки — ее качество не уступает уровню обычных моделей. В зависимости от литража одной емкости хватает на несколько циклов. Предложений на рынке немного — всего несколько моделей.

У таких модификаций есть существенный минус — емкость имеет узкое горлышко, через которое помыть ее проблематично. Но по сравнению с тем, что эта СМА позволяет стирать без водопровода, это мелочь.

Как почистить?

Операция очистки помпы состоит в том, что в насосе вам потребуется очень тщательно очистить одну составную часть – крыльчатку. Чтобы в полном объеме прочистить крыльчатку, ее также потребуется снять.

Процесс съема крыльчатки несложен: посредством отвертки необходимо вывернуть винты, которые связывают между собой 2 части насоса. Когда эти части будут разъединены, вы увидите небольшую головку. Это и будет крыльчатка. При работе агрегата эта головка вращается, благодаря чему осуществляется слив воды.

Очистите ее от грязи, волокон шерсти, волос, ниток и остального мусора и протрите внутреннюю улитку элемента. По окончании мероприятия соберите помпу, инсталлируйте ее на место, также соберите и как следует закрепите другие снятые элементы. Когда устройство будет окончательно собрано, выполните контрольную стирку. Если вода будет в соответствии с нормой заливаться и сливаться, а при работе устройства не будет слышно стуков и шумов – следовательно, вы все сделали верно.

Не забывайте о фильтре. Не каждый раз причиной сбоя со сливом воды является конкретно насос. Машина может отказываться сливать воду по причине забитого фильтра слива.

Какое давление создает насос?

На рынке есть разные модели нагнетающего оборудования. Рассмотрим самые популярные варианты. Предлагаемое оборудование повышает давление до 3,5–6 бар. Все модели имеют защиту от перегрева.

Wilo PB-088EA. Стоит 3 800 рублей. 3,5 бар. Температура — 2–60 °C. Установка — горизонтальная или вертикальная. Пропускная способность — 2,4 кубометра/час.

Grundfos UPA 15-90. Цена — 5 500 рублей. Пропускает 1,5 кубометра/час. Установка — вертикальная. Только для чистой воды. 6 бар. Шум — 35 дБ.

Джилекс Джамбо 60/35 П-24. Цена — 5 400 рублей. 3,6 кубометра/час.

Marina Cam 80/22. Поверхностная насосная станция. Стоит около 9 000 рублей.

Максимальный напор в вышепредставленных моделях соответственно 9,8, 35 и 32 м.

Замена сливного насоса стиральной машинки AEG, Siemens, Bosch.

Устройство машинок данных марок предполагает необходимость устранения передней стены стиральной машинки. Принцип замены выглядит следующим образом:

Убираем переднюю стенку. Для этого откроем загрузочную емкость. Ослабляем хомут, снимаем манжеты данной емкости и отделяем манжет от передней стенки. Далее необходимо будет вынуть дозатор из бункера. Теперь мы свободно можем выкрутить винт, расположенный внизу. Таким образом, передняя стенка легко устраняется;
После этого, открываем небольшую панель, расположенную в нижней части машинки. Она закрывает собой насосный фильтр. Учитывая то, что в этой емкости скапливается вода, ее необходимо бережно удалить. Поэтому, предварительно приготовьте емкость, выкрутите фильтр и сливайте жидкость в нее;
Внизу корпуса находятся винты, которые удерживают переднюю панель, их необходимо снять. Затем, постепенно на пару сантиметров отодвинуть низ передней стенки и смещать ее. Внутри находится соединитель, подключенный к системе люковой блокировки, его необходимо найти и снять. Только после этого действия верхнюю панель можно окончательно отделять от всего корпуса машинки. Вот таким образом перед нами открывается путь к насосу.

Теперь можно приступать к процессу снятия старого и установки нового насоса. Делается это следующим образом :

Находим распределитель, который закрепляет насос, а также шланг для слива, патрубок бака;
Отделяем насос;
Ослабляем хомуты, на которые крепился шланг, и отсоединяем их от крепления;
Удаляем винт для крепления и снимаем распределитель с машины;
Устраняем все остальные винты, которые соединяют помпу с распределителем;
Расположение насоса и распределителя необходимо обязательно запомнить, так как это необходимо для правильной установки нового насоса. Так что запишите или сфотографируйте эту местность;
Вращательными движениями разделите насос и распределитель;
Для обеспечения абсолютной герметичности установки нового насоса необходимо прочищать место его посадки;
Устанавливаем помпу и все остальные детали крепления;

Вот и все действия. Также, после завершения всего процесса, проверьте результат, включив свою машинку на функцию «полоскание».

Как подключить насос повышения давления к водопроводу?

Нагнетательное устройство монтируют на трубе перед точками водозабора. Если напор будет слабый, помпа включится и повысит его. Порядок подключения:

Трубу, к которой предстоит подключить нагнетающее устройство, разметьте согласно его длине, учтите также длину переходников.
Далее перекрывают водоснабжение и обрезают трубу согласно разметке.
С обеих сторон трубы делают внешнюю резьбу.
Накручивают на трубы переходники.
Вкручивают в переходники фитинги — они идут в комплекте с насосом.

Во время монтажа сверяйтесь с инструкцией, также обратите внимание на стрелки, изображенные на корпусе — указатели направления потока

От электрощита подводят кабель. Неподалеку от места дислокации оборудования желательно сделать розетку

Насос лучше подключать через УЗО (устройство защитного отключения).
Тестируют оборудование, обращая внимание на стыки — должна быть абсолютная герметичность. Чтобы усилить стыки, на резьбу наматывают паклю или ФУМ-ленту.

Очистка сливного фильтра и проверка крыльчатки помпы

Сливной фильтр нужно очищать примерно раз в три месяца. То, как это делать, производители стиральных машин всегда прописывают в руководстве по эксплуатации, но владельцы техники, к сожалению, редко туда заглядывают.

Сливной фильтр улавливает мусор, содержащийся в мыльном растворе, вытекающем после стирки в канализацию.

Если владельцы стиральной машины пренебрегают правилами эксплуатации, грязная вода содержит не только мелкие частички ворса и ниток, но и крупные:

монетки,
скрепки,
фантики,
косточки от бюстгальтера,
пуговицы и прочее.

Всем этим мусором забивается сливной фильтр. Так фильтр “спасает” сам насос от поломок. Однако не всегда ему удается задержать мусор.

Когда сливной фильтр пропускает крупный мусор в насос, последний выходит из строя.

Чтобы прочистить фильтр, нужно:

Отключить стиральную машину от сети электропитания.
Перекрыть подачу воды в агрегат, закрутив специальный вентиль.
Отклонить корпус машинки назад и опереть о стену. Будьте внимательны и осторожны! Следите за тем, чтобы тяжелая машина не соскользнула. Иначе бытовой травмы не избежать!
После того, как дверца машинки разблокируется, открыть ее и вычерпать воду из барабана. Если машинке все-таки удалось слить воду, этот шаг пропустите, переходите к следующему.
Демонтировать нижнюю декоративную панель или открыть маленький люк внизу передней панели (в разных моделях по-разному “скрывают” фильтр).
Внизу (обычно справа) найти круглый сливной фильтр, подставить под него низкую мисочку и подложить тряпку.
Провернуть фильтр рукой и извлечь из улитки, в которой он находится. В этот момент потечет вода.
Прочистить фильтр и промыть.
Заглянуть в улитку (лучше подсветить фонариком). Будет видна сливная помпа, а точнее ее крыльчатка.
Очистить улитку и крыльчатку от мусора.
Прокрутить крыльчатку, чтобы удостовериться что она не заблокирована. Крыльчатка должна вращаться, но не быть расшатанной.
Внимательно осмотреть лопасти крыльчатки. Они должны быть целыми и неповрежденными.

Если крыльчатка помпы не повреждена и засор почищен, производится стирка в тестовом режиме.

Если после прочистки фильтра проблема отсутствия или медленного слива воды осталась, проверяется сливной шланг. Чтобы сделать это, нужно частично разобрать стиральную машину.

Если крыльчатка насоса повреждена, плохо крутится, расшаталась или отпала, машинку также придется разбирать, но уже с целью демонтажа сломанной помпы.

Выход из положения

Если у вас сниженное давление воды, это не значит, что вы не можете пользоваться техникой. Для вас есть два варианта:

Установить повышающий давление насос для закачки воды в стиральную машину.
Если водопровод вовсе отсутствует – купить стиралку, не требующую подключения к центральному водоснабжению.

Рассмотрим подробнее оба варианта. Установив насос, вы повысите давление до нужной отметки, вас больше не будут беспокоить проблемы с напором.

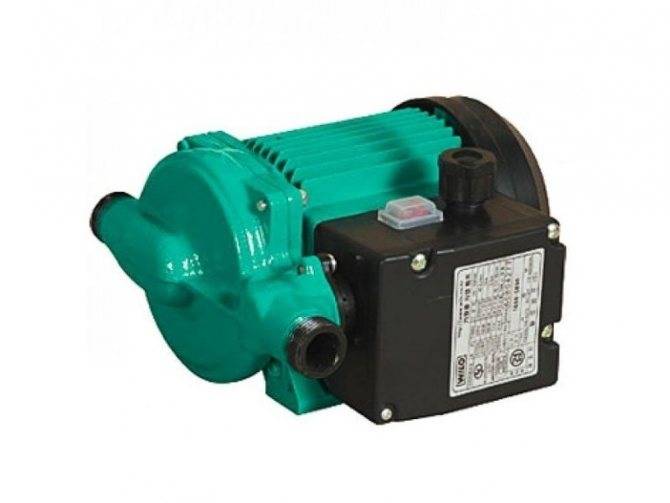

Насос повышения давления WILO PB-088 EA

Поверхностный насос для машинки-автомат подключается к сети 220-230 Вольт. Позволяет получить максимальный напор в 9 метров. Устанавливаться может горизонтально и вертикально. При наборе воды более двух литров в минуту, прибор автоматически включается. Если нужны показатели поменьше, выберите их вручную. Рабочая мощность 70 Вт, выдерживает жидкость температурой от 2°С до 60°С.

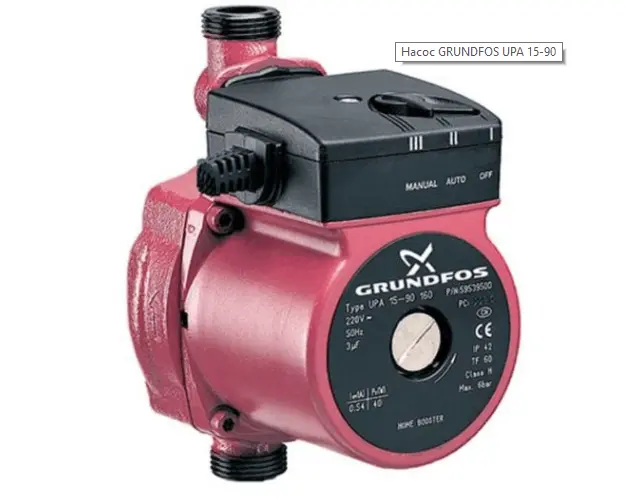

Насос GRUNDFOS UPA 15-90

Чугунный насос имеет так называемый «мокрый» ротор. Есть переключатель, регулирующий режимы. Оснащен датчиком протока, поэтому не будет работать вхолостую. При производительности 1,8 м³/ч насос выдает напор до 8 метров. Создает давление 6 Бар, работает с температурой до +60°С.

Джилекс Джамбо 60/35 П-24

Насосная станция для стиральной машины-автомат. Поможет подать воду из скважины, колодца, открытого водоема. Также способствует повышению давления в магистральных сетях. Прибор с производительностью 3,6 м³/ч и напором до 35 метров. Реле давления позволяет переключаться между автоматическим и ручным режимом. Встроенный эжектор допускает глубину всасывания 9 метров.

Насосная станция Marina Cam 80/22

Обеспечивает подачу воды с напором в 40 м. Способствует повышению давления в системе водоснабжения до 6 Бар. При мощности 0,8 кВт его производительность составляет 60 литров в минуту. Вал и корпус насоса изготовлены из нержавеющей стали. Работает с температурой +35°С.

Вы можете выбрать прибор на свой вкус, учитывая характеристики. Как подключить насос повышения давления к водопроводу, показано на картинке:

Удобство насоса, повышающего давление воды

После подключения насоса встает другой вопрос: как узнать, что пора заливать воду в стиралку? В обычном режиме модуль дает сигнал входному клапану, он открывается и заливает воду. Но если вы включите помпу, когда клапан закрыт, это приведет к аварийной ситуации. Чтобы подавать воду в стиральную машину-автомат стало удобнее, есть такой способ:

Нужно добраться до впускного клапана. Для этого открутите два самореза сзади, снимите верхнюю крышку.
Вверху у стенки расположен клапан.
К каждому клапану ведут по два провода, к которым подсоединяются клеммы. Затем к клеммам подключаются два провода, которые должны выводиться за пределы корпуса.

Эти два провода (А и В) подключаются к источнику тока по такой схеме:

На выходе устанавливается реле, контакты которого подключаются к насосу. Получается своеобразный автомат давления воды для насоса.

Теперь клапаны и насос связан: когда стиралка подаст сигнал к забору воды, сработает реле, и помпа включится. Без подачи напряжения на клапан нагнетание воды прекратится. Сделать подобную связку можно самостоятельно. Тогда не придется часами дежурить у машины, контролируя забор воды.

Монтаж компактного нагнетающего устройства

Подключить стиральную машинку проще всего посредством небольшого по размерам и недорогого по стоимости нагнетающего насоса. В данном случае используется простая схема. Она состоит из трех элементов: бак с водой – насос – шланг стиралки.

Вам нужно приобрести само насосное устройство (стоит оно не более 1 тысячи рублей), переходные приспособления для него, два метра кабеля (с двумя жилами) и герметик на силиконовой основе (с его помощью вы будете фиксировать переходники). Насос желательно покупать той же марки, что и ваша стиралка-автомат. В этом случае они будут полностью совместимыми.

Насосное устройство для одключения стиралки-автомата

Важный нюанс! Насосное приспособление следует брать с крышкой (в сборе). Если вам предлагают только крыльчатку и мотор, откажитесь от такой покупки. На большинстве современных стиральных машин установлен шланг подачи воды с резьбой 3/4 дюйма. Насос такого соединения не имеет. Поэтому переходники нужно приобретать именно на 3/4 дюйма. Герметиком можно запастись в любом автомагазине. Покупайте тот силиконовый состав, который вам понравится.

Далее делайте все по приведенной схеме:

В емкости для воды делаете отверстие, используя обычную электрическую дрель, и устанавливаете в него переходники.
Обязательно обрабатываете место входа переходных приспособлений герметиком. Сохнуть такое соединение будет около 22–24 часов.
Крупной наждачной бумагой зачищаете на приобретенном насосе трубки, которые необходимы для подсоединения переходников. Смазываете последние герметиком и натягиваете их на трубки.
Припаиваете (либо соединяет клеммами) проводок, идущий к контактам насоса. Этот участок следует дополнительно защитить специальными трубками (их называют термоусадочными).
Ждете высыхания силиконового клеящего состава, а затем подсоединяете к стиралке насос.

Теперь смело запускайте стиральную машину (не забудьте заполнить емкость водой). Когда агрегату понадобится вода, вам нужно будет подключить установленный насос к 220-вольтной розетке. Вот и все. Пользуйтесь своей помощницей-стиралкой на даче, где нет водопровода.

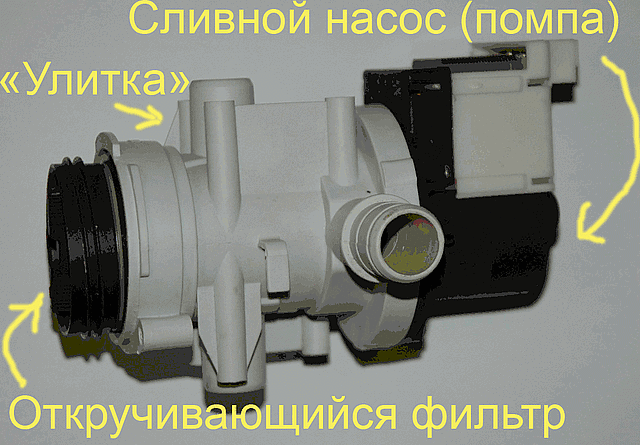

Устройство сливной помпы

Сливной насос для стиральной машинки имеет следующие технические характеристики:

потребляемая мощность — обычно от 25 до 40 Вт;
тип крепления к улитке — винтовой или крепежный с помощью защелок;
расположение контактов — спаренные или раздельные;

Помпа в стиральной машине отличается не только по виду, но и по типу «улитки» установленного внутри них фильтра. Очень часто происходит засорение фильтра, и из камеры в этом случае вода сливается не полностью, тогда грязная жидкость застаивается и появляется неприятный запах внутри системы слива. В этом случае необходимо проверить состояние фильтра. Потребуется наличие некоторых инструментов, так как голыми руками устройство не снять. Фильтр можно прочистить и, возможно, проблема будет устранена.

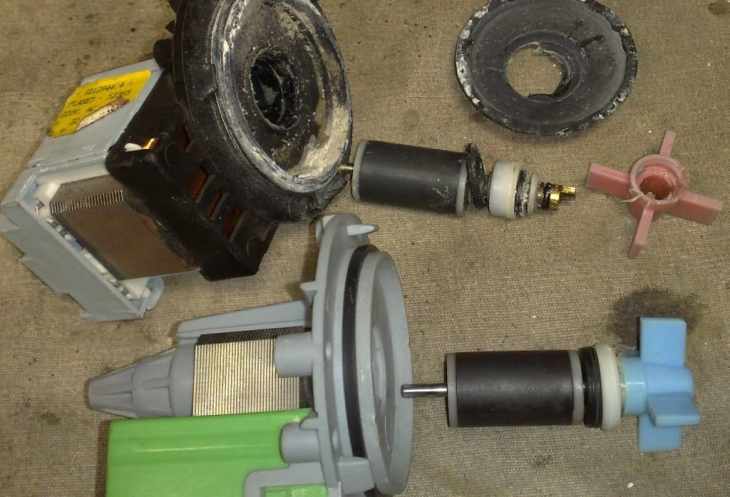

Внутреннее устройство выглядит примерно так:

Ротор насоса представляет собой постоянный магнит в виде цилиндра, который расположен в пластмассовом кожухе. Когда происходит запуск системы, то сначала включается ротор, затем начинает движение крыльчатка, расположенная на валу под углом 180 градусов. Крыльчатка относительно якоря должна иметь небольшой ход, это необходимо для нормального запуска двигателя, так как идет нагрузка из за воды.

Стержень или по другому магнитный сердечник имеет две изоляционные обмотки, которые соединяются между собой. Все исполнение похоже на асинхронный двигатель, где есть так же подвижная и неподвижная часть. В роли подвижной части выступает ротор в виде цилиндра, а неподвижная часть это магнитный сердечник с обмотками.

Так работает простой насос для стиральной машины.

Например, в случае, если отваливается импеллер крыльчатки от помпы, то это неизбежно приведет к необходимости замены помпы, так как ремонту она не подлежит.

Циркулярный насос стиральной машины позволяет жидкости проходить только в одном направлении.

Например, в насосе стиральной машины Samsung, для перекрытия самостоятельного попадания жидкости, используется уплотнительная манжета. Это необходимо для того, чтобы вода не протекла в подшипник. Также такие механизмы оснащены роторным валом, который проходит через центральную втулку манжетную, которая имеет обжим в виде пружинного кольца.

Прежде чем манжетку укрепляют в нужной втулке, ее необходимо смазать специальной технической смазкой. Средство наносится толстым слоем, чтобы при начале работы оно попало во все нужные зазоры. Такое действие положительно сказывается на работе механизма и существенно увеличивает срок службы.

Процедура замены старой помпы на новую

В лучшем случае, конечно, заменить на точно такую же. Но если оригинал не найти, то по характеристикам подбирают аналог.

Помпа на замену подбирается по следующим признакам:

Электрическая мощность в ваттах.
Способ крепления улитки: защёлки или саморезы.
Количество защёлок или мест крепления под саморезы.
Электрическое подключение: фишка или клеммы — вместе или раздельно, спереди или сзади.

Взаимозаменяемы помпы китайского и итальянского производства Leili, Askoll, SKL, Copreci — при соблюдении признаков и характеристик.

На способ замены изношенного насоса для стиральной машины оказывает влияние конкретная марка и модель. Обычно откручивают болты и снимают крышку, проводят чистку, после чего меняют насос. Выкрученную помпу выбрасывают или продают (отдают) на запчасти.

При покупке новой помпы и запчастей к ней необходимо быть предусмотрительными. Лучше взять демонтированный агрегат и с ним отправиться в магазин. Так же следует поступить и с комплектующими.

Специалисты рекомендуют выбирать оригинальные модели, а не дешевые аналоги. Если не хватает средств, вместо нового насоса можно приобрести б/у деталь от аналогичной модели

Проще обстоят дела с инструментами. Для работы потребуется нож и крестовая отвертка. Для проверки работоспособности электрики (проводки, контактов, датчиков) понадобится мультиметр.

Чтобы самостоятельно осмотреть насос, нужно знать его местонахождение. Находится он внизу, но добраться до него можно по-разному. В моделях Samsung, Beko, LG, Candy, Ardo, Ariston, Indesit и Whirlpool доступ к насосу возможен через днище, в Zanussi и Electrolux – через заднюю панель. Чтобы достать насос в машинах марок Siemens, Bosch и СМА AEG, потребуется разборка передней панели.

Сливной насос для популярных марок Samsung, Indesit, LG и Beko довольно дорогой, но его замена не представляет каких-либо сложностей. Проводится она через днище устройства.

Делается это в следующей последовательности:

Устройство отключается от электропитания.
Перекрывается вода.
Машина опускается набок с учетом того, что насос должен быть сверху.
Демонтируется дно, которое держится обычно на защелках.
Откручивается насос и вытягивается наружу.
Деталь отключается от платы.
Ослабляются хомуты, на которых держатся трубы, сливается оставшаяся жидкость.
Снимается патрубок и шланг слива.

Новое устройство монтируется в обратной последовательности.

Последовательность действий:

Устройство отключается от электричества и воды.
Откручиваются задние крепежные винты, чтобы демонтировать верхнюю часть машины.
Крышка подтягивается вверх и снимается.
Демонтируется внутренняя ПВХ панель, закрывающая сливной клапан.
Клапан отсоединяется от системы, а остатки воды отправляются в контейнер.
Вынимается лоток для порошка, откручиваются болты на панели управления, проводится ее демонтаж.
С передней стенки снимается манжетка и помещается в барабан.
Выкручиваются саморезы и болты, на которых держится помпа.

В завершение остается закончить демонтаж старого насоса и поставить новый.

В машинах Ariston, Zanussi, и других с вертикальным типом загрузки замена насоса проводится через заднюю панель, которая является частью устройства с платами и другими функциональными деталями. Последовательность работы такая же, как и в машинах с горизонтальной загрузкой.

Как правильно разобрать насос стиральной машины

Помпа в стиральной машине отвечает за закачку воды для стирки и за откачку ее из бака после окончания цикла. Обычно смена воды проводится перед полосканием и после. Но что делать, если вода остается в баке, а машина издает жужжание? Тогда нужно знать, как разобрать и проверить насос стиральной машины.

В статье мы расскажем, как достать помпу из корпуса СМ, разобрать, очистить и проверить на исправность.

Устройство и виды насосов в стиральной машине

Устройство сливного насоса простое. Он состоит из крыльчатки, статора и ротора на постоянном магните. Ротор может вращаться в любую сторону, поэтому, когда крыльчатку блокирует посторонний предмет, он может делать рывки то в одну, то в другую сторону.

Есть два типа насоса в стиральных машинах:

Циркуляционный тип насоса для подачи воды во время стирки и полоскания. Такой вид помпы устанавливается на дорогих стиралках типа «Сименс», «Бош» и «Ханса».
Сливной откачивающий насос. Откачивает отработанную воду из бака. Также насос удаляет воду из бака после отжима. Характеристики помпы таковы: мощность от 20 до 30 Вт, производительность 20 литров в минуту.

Где находится насос в стиральной машине? Точное месторасположение зависит от марки СМА. В моделях Whirlpool, Samsung (Самсунг), Ariston, Beko, LG, «Индезит», до помпы можно удобно добраться через днище, что не требует дополнительной разборки.

В машинах-автомат «Электролюкс» и Zanussi достаточно снять заднюю панель. А в марках СМА AEG, Bosch и Siemens придется полностью разбирать переднюю панель.

Признаки и причины неисправности

Перед тем, как разбирать водяной насос, обратите внимание на основные признаки неполадки:

При заливе и сливе воды машина сильно гудит и жужжит.
Стиралка не реагирует на установленные программы.
В барабан поступает недостаточное количество воды.
В барабане остается вода после стирки.
Включен режим слива, но вода уходит очень медленно.

Сразу нужно исключить возможные причины неисправности, такие как:

Засор в сливном фильтре или шланге.
Неполадки с электроникой. Если нарушились контакты, идущие от платы управления к насосу, то помпа не получает сигнала о начале работы.

Также причиной того, что дренажный насос плохо справляется со своей работой, может быть заклинивание крыльчатки. Зачастую, когда крыльчатка вращается, на нее наматываются нитки или волосы. В результате ее заклинивает, откачка воды прекращается.

Что можно сделать для проверки

Проверить сливную систему несложно. Начинать нужно со сливного фильтра, который служит своеобразной пробкой насоса. Для этого не придется ничего разбирать. Поступите так:

Перекройте кран подачи воды.
Подготовьте плоскую емкость.
Плоской отверткой разожмите защелки на дверце, которая закрывает дренажный фильтр. Он расположен внизу под передней панелью.
Выкрутите фильтр, слейте воду и осмотрите его на засор.
Чтобы проверить крыльчатку, посветите фонариком в отверстие фильтра.
Осмотрите крыльчатку, нет ли на ней инородных предметов. Также посмотрите, крутится ли она при работе. Если все в порядке, установите на место фильтр.

Подготовка к работе и разборке

Для ремонта или замены насоса откачки воды подготовьте все необходимое.

Комплектующие:

Новая помпа, которая подходит для вашей модели стиральной машины. Перед походом в магазин можно снять старую деталь и показать продавцу. Он предложит подходящую замену. Если вы решили купить комплектующие в интернете, на помпе указывается индивидуальный номер, по которому стоит ориентироваться.
Резиновые прокладки.
Крыльчатка (в случае неисправности).
Шкив и ось.
Датчики и контакты для насоса.

Инструменты:

Крестовая отвертка.
Нож.
Мультиметр.

Инструкция по разборке насоса

После того, как вы вытащили помпу для разбора и осмотрели крыльчатку, проверьте состояние резиновых прокладок. Если на их поверхности присутствует отработка – заменяйте их тут же.

Чтобы разобрать, нужно снять крышку насоса повышения давления. Поступите так:

Сразу рассмотрим, как снять и поставить крыльчатку, если она сломалась.
Сначала снимается улитка помпы – нужно выкрутить винты.

Отметьте расположение мотора по отношению к улитке и снимите его вместе с крыльчаткой.
Теперь острым ножом обрежьте лопасти крыльчатки и установите все в обратном порядке.

Во время сборки можно использовать специальную смазку для помпы.

Чтобы проверить обмотку помпы на исправность, воспользуйтесь мультиметром. Как прозвонить обмотку? Прикладывайте щупы мультиметра к обмотке, замеряя сопротивление. Если обмотка неисправна, то ремонту деталь не подлежит. Нужна полная замена.

Вам помогла статья?

Да Нет

Выводы и полезное видео по теме

Чтобы ближе познакомиться с устройствами насосов для СМ и способами их замены, предлагаем информативные видеоролики с советами от профессионалов и пользователей.

Как проверить исправность сливного насоса (помпы) автоматической стиральной машины:

На что обратить внимание при выборе помпы для стиральной машины:

Как заменить помпу в стиральной машине БОШ/Bosch:

Если вы решили самостоятельно подобрать помпу и заменить ее своими руками, внимательно изучите инструкцию и следуйте ее указаниям. При малейших сомнениях в своей компетенции обратитесь к знакомому мастеру или в мастерскую. За умеренную плату вам отремонтируют насос или подберут подходящую модель для замены. Профессиональная установка нового насоса – гарантия его надежности и бесперебойной работы стиральной машины.
