Бытовые канализационные насосные станции: виды, конструкция, примеры монтажа

Классификация канализационных станций

Размеры бытовых канализационных насосных станций могут быть самыми различными. Они могут умещаться непосредственно за унитазом и сразу из него перекачивать стоки в необходимом направлении, а могут иметь вид вкопанных в землю горизонтальных цистерн объемом в десятки кубометров.

Но не только размерами отличаются КНС. Ниже приведены классификации насосных станций для канализации по различным параметрам.

По типу установки:

1. Вертикальные.
2. Горизонтальные.
3. С самовсасывающими насосами.

Последний тип КНС предполагает принудительное закачивание сточных вод в корпус станции, и их удаление из него после очистки.

Галерея изображений

Фото из

Разместить мини-КНС можно даже в углу санузла. Он издает минимум шума и имеет эстетичный корпус

Когда вентили и расходометры расположены в отдельном сухом помещении, их обслуживание становится безопасным и комфортным

Выбор канализационной системы с самовсасывающими насосами зачастую зависит от имеющегося бюджета, ведь счет идет на тысячи долларов

КНС с исключительно вертикальными емкостями используются преимущественно в частных домах

Мини-КНС для внутридомовой установки

КНС с отдельно расположенной запорной арматурой

КНС с самовсасывающими насосами

Внешняя вертикальная КНС для дома

По типу расположения относительно земли:

1. Заглубленные.
2. Наземные.
3. Частично заглубленные.

Резервуар КНС с датчиками, насосами и запорной арматурой может находиться в земле, а система автоматического управления – на поверхности.

По схеме управления оборудованием:

1. С ручным управлением. Включение и выключение модулей оборудования происходит по мере необходимости обслуживающим персоналом, который самостоятельно проверяет наполняемость канализационного резервуара.
2. Дистанционные. Используется система мониторинга состояния резервуара, данные которого выводятся на удаленный управляющий пульт.
3. Автоматические. Управление производится автоматически с помощью датчиков и реле, расположенных непосредственно в корпусе насосной станции или рядом с ней.

КНС с ручным управлением являются самыми дешевыми, но требуют личного участия человека. Они используются в основном в загородных дачных домиках и коттеджах с небольшим количеством расхода воды.

По характеру канализационных стоков:

1. Для хозяйственно-бытовых стоков.
2. Для промышленных целей. Изготавливаются из материалов с повышенной устойчивостью к химически агрессивным средам и термическому воздействию.
3. Для ливневых сетей. Оборудуются дополнительными системами очистки.
4. Для осадочных сточных вод. Используются чаще всего в промышленных очистных сооружениях. Оснащаются дополнительными устройствами для обработки осадочных отложений.

При выборе модели КНС лучше ориентироваться не на классификацию, а на рекомендации специалистов, которые подберут оптимальную систему для конкретного дома.

Разновидности канализационных установок

Насосное оборудование представляет собой основную часть канализационных установок. Оно служит для перекачивания сточных, ливневых вод и производственных отходов. На сегодняшний день известны следующие виды канализационных насосных установок:

• консольные;
• погружные;
• самовсасывающие.

Вторая разновидность – это устройства напорного типа, которые находятся в погруженном состоянии. Материал для насоса должен быть устойчивым к воздействию агрессивных сред. Устройства компактны и занимают немного места, так как находятся под водой, поэтому в подготовке отдельной площадки нет необходимости. Преимущества таких насосов выражены в:

• надежности;
• редкой необходимости технического обслуживания;
• охлаждении окружающей и протекающей жидкости;
• простоте эксплуатации;
• способности работать при низких температурах;
• универсальности.

Консольные насосы представляют собой устройства, которые используются для крупных установок промышленного типа. Они не располагаются в модульных станциях. При их установке необходим фундамент и правильное подведение труб. Такие насосы вводятся в эксплуатацию специалистами, они находятся в открытом доступе, поэтому упрощены их ремонтные работы. Среди преимуществ консольных канализационных насосных установок следует выделить:

• надежность;
• простоту обслуживания;
• удобство доступа к двигателю;
• возможность изменения производительности.

Доступ в консольных устройствах упрощен ещё и к рабочему колесу. А вот производительность можно изменять за счет подбора электродвигателя и элементов конструкции. Что касается самовсасывающего насоса, то он предусматривает сухую установку и представляет собой агрегат, который используется в промышленных и коммунальных установках для перекачивания загрязнённых стоков. Такие устройства отличаются удобством в обслуживании, что обусловлено фланцевым креплением.

Конструкция не засоряется благодаря проходу в патрубке и просторному пространству в рабочем колесе. Преимуществами таких устройств выступают:

• низкая подверженность засорению;
• удобство обслуживания;
• способность работать при отрицательных температурах;
• способность перекачивать нечистоты с твердыми элементами и осадком;
• высокая герметичность благодаря механическому уплотнению.

Удобство обслуживания обеспечивается выдвижной конструкцией. Работают такие агрегаты при отрицательных температурах, ведь они предусматривают установку нагревательного элемента

Помимо прочего, важно отметить, что при необходимости такой насос довольно просто демонтируется

Инновационные канализационные насосные станции и их свойства

В настоящее время КНС выпускаются многими различными производителями. Но, несмотря на такой огромный выбор, популярностью пользуются лишь единицы. Это станции Calpeda, Grundfos, UNIPUMP SANIVORT 250, WILO-DRAINLIFT, HOMA SANIQUICK. Все они зарекомендовали себя как надежные и долговечные модели. В зависимости от своих технических характеристик стоимость этих станций колеблется от двух тысяч до двадцати трех. Одной из главных особенностей современных канализационных станций является то, что использовать их можно как на новой системе, так и на уже функционирующей.

Все перечисленные виды имеют компактные размеры, они герметичны, экономичны и долговечны. При их монтаже не возникнет даже малейших трудностей. Все работы можно выполнить даже не обладая определенными знаниями и умениями. Кроме этого современные КНС обладают следующими особенностями:

• Компактностью;
• Низким уровнем шума;
• Отсутствием вибрации;
• Экологической безопасностью;
• Экономией электроэнергии.

Как устроена и работает КНС?

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Канализационная станция, независимо от мощности и размеров, имеет такие ключевые конструктивные элементы:

• корпус;
• сетчатый фильтр грубой очистки;
• погружной насос;
• поплавковые датчики уровня жидкости с системой контроля работы насоса;
• подводящий и отводящий трубопроводы с запорной арматурой (краны, клапаны).

Корпус может быть кубическим или цилиндрическим (чаще второй). Для его изготовления используются полимеры соответствующего качества, реже металлы. Сверху корпус оборудован люком, который дает доступ внутрь КНС для проведения осмотра и ремонта. Часто внутри установлена лестница (в более мощных моделях). Корпус оснащен системой вентиляции, которая обязательна в канализационных станциях.

Задачей фильтра является задержание крупных твердых предметов, которые могли бы повредить насос или систему контроля уровня жидкости. Особенно актуальны они в станциях, что предназначены для эффективного отведения от дома талой и осадочной воды, с которой часто смываются гравий, мелкие камни, фрагменты древесины. Фильтр, задерживая лишь крупные твердые включения, не создает препятствия на пути жидким отходам, имея высокую пропускную способность.

В фильтровальное приспособление сточные воды попадают из входящего трубопровода самотеком. Пройдя фильтр, жидкость постепенно наполняет резервуар (корпус станции) до определенного уровня, после чего включается насос и начинает выбрасывать канализационную воду в отводящий трубопровод, по которому жидкость самотеком уходит в септик или центральную канализацию.

Работой насосного оборудования управляет блок автоматики, датчиками для которой служат поплавки, меняющие свое положение в зависимости от уровня жидкости. При достижении поплавками верхней контрольной отметки насос включается, нижней, — отключается. Такая система управления делает работу КНС автономной, не требующей постороннего участия. Все, что требуется от домовладельца, — изредка (раз в полгода) проводить контрольный осмотр и очищать фильтр.

Виды и особенности канализационных насосов

Основа КНС – это ее насосное оборудование, именно оно перекачивает бытовые стоки из сантехнических приборов в септик, ливневые воды и отходы в напорный трубопровод. Чтобы агрегаты справлялись со своими функциями, необходимо правильно выбрать вид канализационного насоса, мощность, особенности управления, учесть температуру перекачиваемых стоков. Различают три основных вида оборудования:

1. Погружные.
2. Консольные.
3. Самовсасывающие.

Погружной насос

Погружные фекальные насосы – оптимальный выбор для КНС. Агрегат устанавливается на дне резервуара и функционирует в погруженном состоянии. С помощью насоса для канализации в частном доме можно откачивать воду из подвала или септика. Учитывая особые условия работы, корпус оборудования изготавливается из чугуна или нержавеющей стали, эти материалы устойчивы к агрессивной среде. Монтажа насоса происходит просто: на дне устанавливается патрубок, а агрегат при опускании по направляющим под собственным весом стыкуется с ним. Работа оборудование контролируется автоматикой в виде поплавкового выключателя.

Используется два вида насосов: фекальный и дренажный. Первый рассчитан на воду без крупных частиц, а второй работает без ограничений. Дело в его конструкции — со стороны патрубка в насос устанавливается режущий элемент, который способен измельчить фекальные массы, бумагу и другой мусор. Максимальная глубина погружения агрегата зависит от производителя, обычно она составляет 7-8 метров. Оборудование может перекачивать загрязненную жидкость с различными примесями диаметром больше 35 мм. Преимущества погружного типа:

• простота обслуживания и эксплуатации;
• надежность и долговечность;
• универсальность;
• способность функционировать при низких температурах.

Погружной насос

Консольный насос

Агрегат предполагает сухую установку и используется в промышленных КНС. Перед установкой оборудования необходим монтаж отдельного фундамента и подведение трубопровода. Доступ к насосам ничем не ограничен, их легко обслуживать и ремонтировать. Достоинства агрегата:

• возможность варьировать производительность при изменении мощности электродвигателя и других деталей конструкции;
• надежность;
• простота технического обслуживания.

Самовсасывающий насос

Оборудование предназначено для перекачивания сильно загрязненных стоков. Значительный диаметр патрубка позволяет избежать засорения. Устройство используется для установки на коммунальных и промышленных станциях. Преимущества насоса:

• способен функционировать при отрицательной температуре при монтаже нагревательного элемента;
• имеет удобную конструкцию электродвигателя с фланцевым креплением;
• прокачивает стоки с крупными фракциями;
• двойное механическое уплотнение обеспечивает высокую герметичность.

Типичные монтажные ошибки

Из-за неправильной установки резервуара, его наклона или неправильной засыпки может произойти повреждение стен резервуара, патрубков или подходящих труб. Такие проблемы грозят ручной раскопкой емкости и немалыми финансовыми затратами.

Поэтому следует разобрать типичные ошибки заранее, чтобы не повторить их при монтаже собственной КНС.

1. Неправильна засыпка грунта. Вероятные ошибки: заполнение мерзлым грунтом или крупными камнями, отсутствие послойной утрамбовки. Следствием может быть просадка земли с повреждением или сдвигом внутреннего трубопровода.
2. Различный тип засыпки с разных сторон. Если с одной стороны высыпали в яму машину песка, а с другой – землю, то со временем может произойти перекос емкости с повреждением внешних труб или самого резервуара.
3. Неверная оценка количества грунтовых вод, из-за чего происходит сильное проседание всей КНС с разрывом труб и повреждением резервуара.
4. Использование клиньев для выравнивания фундаментных плит. Следствием может быть постепенное смещение резервуара в сторону с разрывом труб.

Оценить правильность установки КНС могут лишь люди, имеющие геодезическое образование и опыт монтажа подобных конструкций. Поэтому доверять установку этого дорогостоящего оборудования неспециализированным организациям не стоит.

Что представляет собой КНС

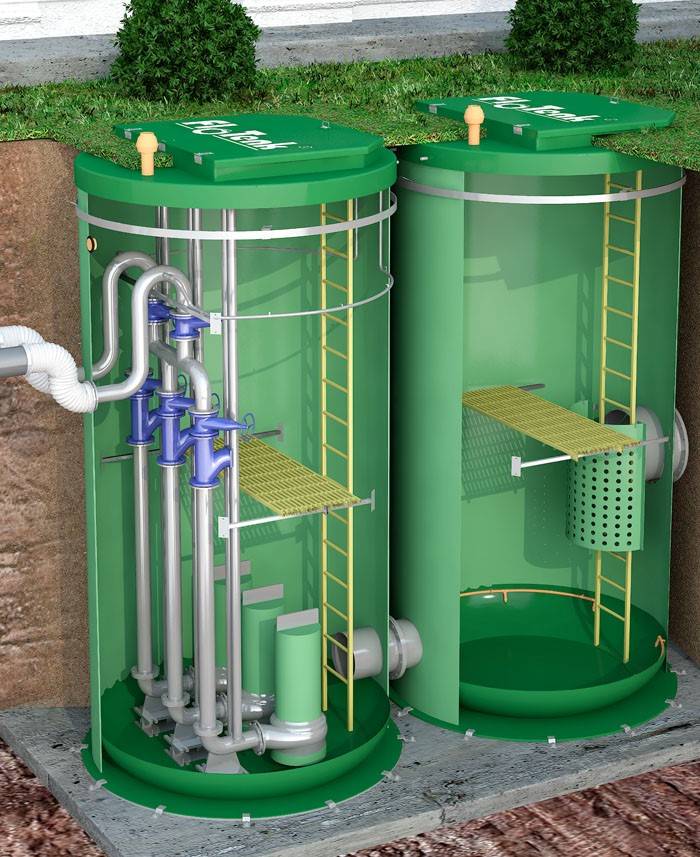

Устройство КНС

Рассмотрим, как устроены бытовые канализационные насосные станции:

• КНС могут быть горизонтальными или вертикальными.
• Горловина резервуара обязательно оборудована крышкой, которая может быть сделана из полимерного материала или нержавеющей стали.
• Под люком устанавливается решетка, защищающая от попадания внутрь КНС различных посторонних предметов.
• Внутри емкости КНС – трубопровод, по которому движутся стоки.
• Водобойная стенка, расположенная напротив коллектора, препятствует завихрению чрезмерно мощного потока воды.
• Специальная корзина улавливает крупный мусор.
• Устройство канализационной насосной станции включает в себя площадку и одну или несколько лестниц, предназначенных для обслуживания оборудования.
• Трубопровод к напорной системе подсоединяется через патрубки, выведенные через боковые стены емкости.
• Специальный отбойник, смонтированный около входящего коллектора, обеспечивает равномерное поступление сточной воды в резервуар.
• Различные фирменные погружные насосы, которыми оборудуется та или иная насосная станция – Grundfos, Fligt, ABS, Wilo и др. – различаясь по мощности и производительности, выполняют одинаковую функцию по перекачке сточных вод.

Схема устройства КНС

Некоторые КНС оборудованы полиуретановой теплоизоляцией крышек люков. В отдельных моделях предусмотрены вентиляция и электрический нагрев. Максимальное удобство обслуживания насосов обеспечивается наличием на станции погружных кабельных соединителей.

Канализационная насосная станция может работать в следующих режимах:

1. Ручной. Этот режим используется:

• при пуске новой станции;
• при ремонтных работах;
• при необходимости опорожнения резервуара.

1. Автоматический. В штатном режиме работы КНС используется полная автоматизация системы.

Интерфейс системы автоматизации

Модульные канализационные насосные станции

Для перекачки сточных вод, в которых имеются твердые включения, не превышающие 100 мм, используются модульные КНС. Такие станции представляют собой цилиндр, имеющий диаметр 800-3000 мм и высоту до 12 м. Основным материалом станции является армированный стеклопластик. Это инженерное сооружение специально рассчитывается на то, чтоб выдерживать нагрузку от:

• давления грунта;
• грунтовой воды;
• массы самого технологического оборудования.

Модульный принцип формирования колодцев

Комплектные канализационные станции оснащены:

• погружными насосами;
• внутренним водопроводом;
• соединительными патрубками;
• арматурой;
• приборами автоматического контроля;
• щитом управления.

В качестве основных материалов при изготовлении оборудования КНС используются нержавеющая сталь, армированный стеклопластик, ПВХ. Они не подвержены гниению и коррозии. Именно благодаря этому нет необходимости в проведении профилактической антикоррозионной работы по защите корпуса, значительно увеличивается срок службы всего сооружения, снижается его цена.

Вентиляция канализации

Для того чтобы КНС не стала источником неприятного запаха. в ней должна быть вентиляция, то есть циркуляция воздуха. Это гарантирует удаление вредных газов, которые наверняка будут возникать при работе станции.

Обратите внимание на охлаждение, ведь во время работы насосов выделяется некоторое количество тепла. В случае отсутствия воздухообмена высокие температуры способны вывести агрегаты из строя

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

• излучение оборудования (тепловое);
• объем резервуара;
• уровень влажности, ведь она может повлиять на работу оборудования и электроники.

Стоит учесть, что рекомендованным параметром воздухообмена считается кратность его пяти.

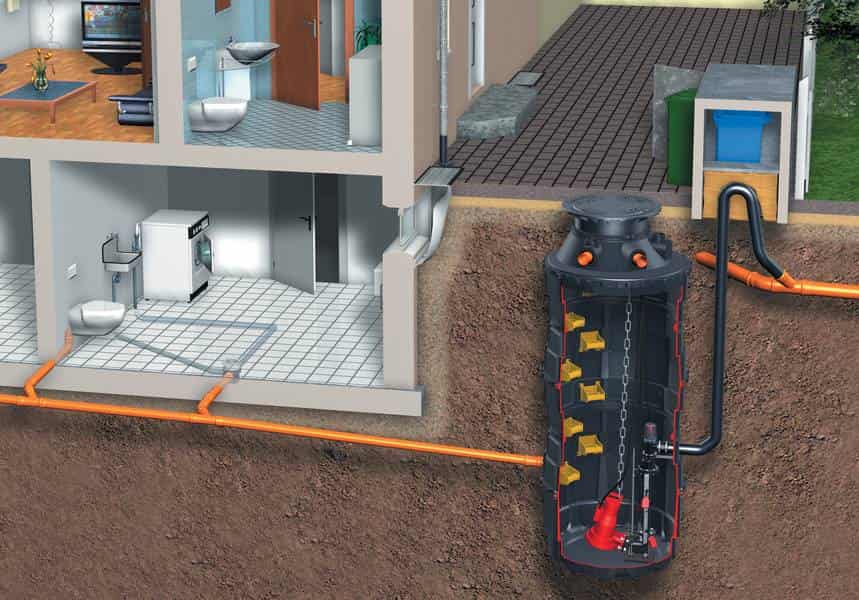

Где установить?

Если в доме имеются санузлы ниже уровня первого этажа, то есть магистрали трубопровода, имеет смысл устанавливать мини-КНС, причем прямо в санузле. Чаще всего этим местом является пространство между канализацией и выводом из унитаза. Подобное оборудование в основном имеет измельчитель для отходов. Для того чтобы подключить станцию, не нужно использовать большие по диаметру канализационные трубы. Их выходное отверстие имеет диаметр от 32 до 40 мм.

Если же от дома до коллектора большее расстояние, то целесообразно устанавливать типовую канализационную насосную станцию, а значит, монтировать необходимо за пределами дома. Это полноценная станция, но в уменьшенных масштабах.

Монтаж бытовой КНС

Прежде чем начать установку, нужно определиться с ее местом. Чаще всего там должен присутствовать перепад между подающей и приемной трубами. Но каждый случай стоит рассматривать индивидуально, с оглядкой на специфику системы и рельеф местности.

1. Для начала следует подготовить монтажную яму. Размеры ее должны быть больше, чем у канализационной насосной станции. Причем это отличие составляет 10-15 см. Такой запас позволит подключить трубопровод без особых сложностей.
2. Дно ямы нужно утрамбовать. Для этого используют слой щебня, после него настилают подушка из песка.
3. На песчаную подушку устанавливают железобетонную плиту, а уже на нее станцию.
4. Корпус КНС необходимо прикрепить к плите.
5. Потом следует подключить трубы входа и выхода.
6. После завершения всех работ пространство между котлованом и станцией засыпают песком.

Производить пуск и наладку нужно только с участием компании-продавца.

Такую станцию важно регулярно обслуживать. Для того чтобы делать это правильно, необходимо ознакомиться с инструкцией по эксплуатации

Основными пунктами в обслуживании являются:

Основными пунктами в обслуживании являются:

1. Регулярные плановые осмотры состояния корпусов и оборудования.
2. Ежегодные проверки оборудования, насосов и управляющих узлов специалистами.
3. Удаление иловых отложений. Это можно сделать, откачивая их по мере надобности.
4. Удаление посторонних предметов, которые не пускает внутрь предохранительная решетка.

Рекомендовано к прочтению: Что делать с запахом из канализации в квартире?

Выполняя эти несложные правила, вы сможете пользоваться станцией долгие годы.

Мы не раз сегодня упоминали о мини-КНС – это небольшие по габаритам установки, которые используют для откачки стоков из унитаза, включающих в себя фекалии и туалетную бумагу. Используют в помещениях подвального типа и на цокольных этажах.

Такие станции имеют три выхода для подключения разных стоков:

Установка представляет собой пластиковый резервуар, в котором размещен погружной насос. Он включается в работу при помощи гидродинамического реле тогда, когда резервуар наполняется. Мини-КНС включает в свой состав режущий механизм и приемный фильтр. Первый отвечает за измельчение твердых и волокнистых отходов. Это позволяет использовать трубы с малым сечением. Также в ее составе, как и у старшего брата бытовых КНС, имеются вентиляционная установка и запорный механизм, который не допустит переливания стоков.

Монтировать такую станцию можно самостоятельно, причем не нужно никакой разрешительной документации для этого. Она может работать в автоматическом или принудительном режиме. Большинство мини-КНС оборудуют в любом месте в санузле. Там происходит измельчение, только после этого отходы поступают в канализационную систему. Стоки могут подниматься на высоту до 6 метров, а расстояние по горизонтали до 100 метров.

Правила выбора оборудования

Далее будут проанализированы критерии, учитывая которые необходимо выбирать канализационное насосное оборудование для частного использования. Разбор промышленных установок не входит в рамки данного обзора.

Целью при покупке КНС является приобретение оптимального по мощности и другим характеристикам оборудования. Нет смысла переплачивать за системы, которые будут работать на 10-20% проектной мощности.

При выборе КНС учитывают такие параметры:

1. Максимальный поток перерабатываемых стоков.
2. Транспортировочное расстояние.
3. Перепад геодезических уровней между впускной трубой и выходом напорного шланга.
4. Степень загрязненности, фракционный состав и структура хозяйственно-бытовых стоков. Существуют КНС, которые измельчают крупные фракции включений, предупреждая засоры в насосном оборудовании.
5. Уровень требуемой очистки стоков.
6. Габариты оборудования.

Единой формулы для расчета производительности насосного оборудования нет, поэтому алгоритм расчета и необходимые показатели должны быть указаны в инструкции к приобретаемой КНС.

Типовой проект расчета производительности насосного оборудования включает такие этапы:

1. Определение суточного потребления воды и объема стоков.
2. Построение ориентировочного графика поступления канализационных сточных вод в течение суток.
3. Расчет минимального и максимального канализационного потока.
4. Определение требуемой производительности КНС, учитывая загрязненность стоков.

После определения вышеприведенных параметров можно начинать заниматься выбором подходящего оборудования.

На цену КНС влияет брэнд производителя, ремонтопригодность изделия, возможность сервисного обслуживания. Особенно не рекомендуется приобретать дешевые насосы, если предполагается их ежедневное использование, и при этом отсутствуют резервные емкости или дополнительный насос для отведения стоков.

Выбор фекального насоса

Электронасос  — основной элемент конструкции для организации принудительной перекачки сточных вод. Фекальные агрегаты предназначены для измельчения экскрементов и мелкого мусора. По способу монтажа различают:

Разновидности фекальных насосов с измельчителемhttp://esko-group.ru

• Поверхностный. Размещается в непосредственной близости от резервуара. Аппарат обладает низкой производительностью и прост в обслуживании. Идеально подходит для использования на дачных участках.
• Погружной. Монтируется в резервуар автономной станции для принудительного отвода отходов. Работает в автоматическом режиме, имеет высокую производительность и отличается низким уровнем шума.
• Полупогружной. Из-за отсутствия гидроизоляции на моторе, который должен располагаться над поверхностью воды присутствуют ограничения по максимально-возможной глубине использования. Помимо этого, на таких моделях нет измельчителя.

Принцип работы комплектной КНС Режущая система фекального насоса

Оптимальным выбором для организации полноценной системы КНС в частном доме станет фекальный насос с измельчителем погружного типа. Примерная стоимость такого оборудования итальянского производства составляет 31000-43000руб. Цены на аналоги китайского производства колеблются в диапазоне от 4000 до 8000руб.

Вариант выполнения КНС в вертикальном корпусеhttps://polihim.info

Как работает станция

Функционирование КНС начинается с того момента, когда в нижний отсек заполняется стоками выше заданного уровня. В этом случае происходит запуск станции. При этом включаются насосы, которые перекачивают отходы в распределительную емкость, далее они поступают в трубопровод и в канализацию – в этом и состоит принцип работы любой КНС.

Смотрим видео, принцип работы:

Если в доме проживает два или три человека и количество отходов небольшое, то достаточно одного насоса. При увеличении объема может быть подключен второй агрегат. В этом случае станция переходит в режим наибольшей нагрузки, что должно быть учтено при проектировании системы отчистки. Возможность использовать один или сразу два насоса дает возможность экономить энергию, продлевая рабочий ресурс станции.

Если КНС не в состоянии справится с объемом вод, то на пульт оператора поступает сигнал, требующий принятия определенного решения по обслуживанию КНС.

Как рассчитать приемный объем

Проектирование КНС с погружными насосами предполагает проведение ряда вычислений и подбор оборудования. Необходимо выполнить расчет приемного объема, чтобы обеспечить правильную работу насоса. Для этого пользуются формулами завода-изготовителя. Конечно, лучше если эту работу будут выполнять профессионалы. Ведь типовой проект канализационной насосной станции требует проведения сложных вычислений, таких как:

1. Расход воды
2. Построение графика поступления в течение суток
3. Зная допустимое количество используемой жидкости, получают объем стоков
4. Находят минимальный и средний притоки
5. Определяют напор

И только выполнив расчет КНС, можно приступать к выбору модели насоса, учитывая наивысший объем поступления и значение напора.

Далее строится график работы насоса и трубопровода для определения максимальной точки напора и проводится анализ работы оборудования в аварийных ситуациях.

Последним этапом подготовки типового проекта КНС является нахождение объема емкости. Для этого строят график, на котором отображаются поступление и отвод вод одним насосом, причем по времени, проходящему между наибольшей и наименьшей величиной притока.

Установка, пуск и наладка – как это происходит

Монтаж КНС нельзя назвать простым, ведь станции – это достаточно сложное оборудование, поэтому эти работы лучше доверить сотрудникам специализированных предприятий.

Монтаж КНС должен осуществляться в котлован, размеры которого соответствуют указанным в прилагаемой инструкции. При этом его дно усиливается при помощи железобетонных плит или заливается раствором бетона. К этому основанию монтаж КНС выполняют анкерными болтами.

Следующий этап – это подсоединение трубопроводов: подводящего и отводящего. И завершают монтажные работы подводкой силового кабеля, согласно документации по проектированию КНС.

Установка насосов выполняется согласно прилагаемой инструкции и по ее завершению осуществляют пусконаладочные работы. Они заключаются в установке и настройке датчиков, выполняемых также при обслуживании КНС. Причем нижний должен располагаться на расстоянии 500 мм от дна, а третий и четвертый таким образом, чтобы включались в работу при достижении стоками среза лотка в подводящем трубопроводе, что должно быть учтено при проектировании КНС.

Смотрим видео, установка и монтаж:

Кроме того, в процессе наладки регулируют время работы второго насоса, оно не может превышать 10 мин. Работы по наладке выполняют вдвоем – один наладчик контролирует показания датчиков на пульте, а второй занимается их настройкой.

Выполнив регулировку, производительность насосов проверяют опытным путем. Для этого производят откачку воды из резервуара.

Обслуживание КНС

Многих интересует вопрос можно ли самому проводить профилактические работы на канализационных станциях? Специалисты не рекомендуют выполнять обслуживание КНС самостоятельно. Так как работа станции полностью автоматизирована, то ее обслуживание заключается в проведении плановых профилактических осмотров и регламентных работ, которые должны выполняться профессионалами в процессе обслуживания во избежание поломок. Они же выполняют и текущий ремонт КНС.

Классификация канализационных станций

Размеры бытовых канализационных насосных станций могут быть самыми различными. Они могут умещаться непосредственно за унитазом и сразу из него перекачивать стоки в необходимом направлении, а могут иметь вид вкопанных в землю горизонтальных цистерн объемом в десятки кубометров.

Но не только размерами отличаются КНС. Ниже приведены классификации насосных станций для канализации по различным параметрам.

По типу установки:

1. Вертикальные.
2. Горизонтальные.
3. С самовсасывающими насосами.

Последний тип КНС предполагает принудительное закачивание сточных вод в корпус станции, и их удаление из него после очистки.

Мини-КНС для внутридомовой установки

КНС с отдельно расположенной запорной арматурой

КНС с самовсасывающими насосами

Внешняя вертикальная КНС для дома

По типу расположения относительно земли:

1. Заглубленные.
2. Наземные.
3. Частично заглубленные.

Резервуар КНС с датчиками, канализационными насосами и запорной арматурой может находиться в земле, а система автоматического управления – на поверхности.

По схеме управления оборудованием:

1. С ручным управлением. Включение и выключение модулей оборудования происходит по мере необходимости обслуживающим персоналом, который самостоятельно проверяет наполняемость канализационного резервуара.
2. Дистанционные. Используется система мониторинга состояния резервуара, данные которого выводятся на удаленный управляющий пульт.
3. Автоматические. Управление производится автоматически с помощью датчиков и реле, расположенных непосредственно в корпусе насосной станции или рядом с ней.

КНС с ручным управлением являются самыми дешевыми, но требуют личного участия человека. Они используются в основном в загородных дачных домиках и коттеджах с небольшим количеством расхода воды.

По характеру канализационных стоков:

1. Для хозяйственно-бытовых стоков. Рассчитаны на эксплуатацию в стандартных условиях.
2. Для промышленных целей. Изготавливаются из материалов с повышенной устойчивостью к химически агрессивным средам и термическому воздействию.
3. Для ливневых сетей. Оборудуются дополнительными системами очистки.
4. Для осадочных сточных вод. Используются чаще всего в промышленных очистных сооружениях. Оснащаются дополнительными устройствами для обработки осадочных отложений.

При выборе модели КНС лучше ориентироваться не на классификацию, а на рекомендации специалистов, которые подберут оптимальную систему для конкретного дома.

Какие бывают

Различают два основных вида КНС:

• бытовые;
• промышленные.

Они отличаются друг от друга
мощностью и объемами перекачиваемых стоков. Кроме того, есть внутренние и
наружные узлы. Первые находятся внутри дома, представляют собой компактные
резервуары с насосами. Вторые рассчитаны на перекачку больших объемов. Они
располагаются под землей и обеспечивают передачу отходов из нескольких домов,
или целого жилого массива.

Чаще всего, станция перекачки канализации
— это специальный узел, используемый в составе промышленных комплексов. Однако,
есть и бытовые установки, которые называются мини-КНС. Они используются в
частных домах, устанавливаются сразу после унитаза или другого сантехнического
прибора. Использование таких устройств
не представляет особой сложности, так как оно находится в зоне свободного
доступа. Ремонт, обслуживание подобных установок не требуют больших затрат.

Крупные КНС наружного размещения
требуют повышенного внимания. Насосы канализационные станции требуют постоянного наблюдения,
обслуживания, ремонта. Обычно в таких конструкциях используют два насоса —
основной и резервный. Первый работает в обычном режиме. Второй насос включается
при возникновении пиковых нагрузок, или вследствие поломки основного элемента. Существует
несколько конструкций КНС:

• вертикальные. Представляют собой вертикально расположенную емкость. При заполнении объема на 1/3 запускается основной насос. Если объемы стоков резко увеличиваются и резервуар заполняется на 2/3, происходит запуск второго насоса;
• горизонтальные. Принцип работы этих комплексов не отличается от вертикальных конструкций. Разница лишь в положении резервуара. Такие установки используются в участках со сложными геологическими условиями, высоким уровнем грунтовых вод и другими особенностями;
• оснащенные самовсасывающими насосами. Эти комплексы самостоятельно забирают отходы из промежуточных резервуаров, подключенных к выпуску из дома каждой отдельной системы.

По способу размещения КНС бывают:

• заглубленные;
• частично заглубленные;
• наземные.

По типу управления:

• ручные;
• автоматические;
• дистанционные.

Кроме этого, КНС различают по
типу обслуживаемой среды:

• хозяйственно-бытовые стоки;
• дождевая или талая вода;
• промышленные отходы;
• осадочные стоки.

Каждый вид станции требует
правильного расчета и грамотного монтажа. Отказ оборудования недопустим, так как из-за него
остановится работа всей системы водоотведения жилого массива или предприятия.

Выбор канализационного насоса по напорной характеристике

Перед приобретением насосной установки необходимо точно убедиться, что она справится с поставленными вами задачами. Для этого нужно открыть паспорт и рассмотреть напорную характеристику изделия, которая выглядит вот так:

Для примера предположим, что вам необходимо поднять сточные воды на высоту 4 метра. Производительность насоса при этом составит 65 л/мин (3,9 м³/ч). Если для ваших нужд этого будет достаточно, то данная модель вам подходит. Также, производители часто делают схематичные картинки, на которых показано отношение длин вертикального и горизонтального напорных участков:

Обслуживание внешних КНС

Канализационная насосная станция не является оборудованием, которое можно установить и просто довольствоваться его работой. Резервуар и насосы требуют регулярного осмотра.

Самостоятельно спускаться в резервуар или проводить работы по его очистке категорически запрещено!

Вдыхание канализационных газов может вызвать резкую потерю сознания и смерть, если человека не вытянуть на чистый воздух в течение нескольких минут.

Наиболее выгодным вариантом для регулярной чистки канализационного резервуара является приобретение маски противогаза с принудительной подачей воздуха с поверхности

При покупке КНС желательно сразу подписать договор по ее обслуживанию.

Для доступа в резервуар и проверки оборудования станции имеют люк, а глубокие емкости – еще и лестницу для спуска.

Ежемесячно или ежеквартально сервисная служба должна:

• проверить автоматику;
• продиагностировать работу основного и резервного насосов, проверить уровни масла в них;
• извлечь из фильтров застрявший мусор;
• удалить иловые отложения со дна.

В случае срочных аварийных ситуаций возможен самостоятельный осмотр резервуара, но он должен проводиться в присутствии помощников, с веревочной страховкой и в респираторе.
