Насосная станция для колодца: правила выбора, установки и подключения оборудования

Технология монтажных работ

Выбираем место

Монтаж в специальном укрытии

Прежде чем начать работы по установке насосного агрегата, необходимо выбрать подходящее место.

Требования к нему следующие:

• Во-первых, система должна размещаться в непосредственной близости к источнику воды. Это позволит нам обеспечить максимально эффективный водозабор без потерь мощности.
• Во-вторых, устройство необходимо защитить от воздействия атмосферных осадков. Конечно, большинство насосных станций выпускаются в герметичных корпусах, но на постоянную работу под дождем и снегом они явно не рассчитаны.
• В-третьих, место установки должно обеспечивать доступ к системе для наладки и профилактических работ.
• Также не стоит забывать, что электродвигатель насоса издает довольно сильный шум, потому в жилых помещениях монтировать их не стоит.

Фото подвесного крепления на специальной полке

С этой точки зрения идеальным местом для монтажа будут подвал дома (если колодец расположен в непосредственной близости от фундамента), приямок или кессон. Также можно разместить управляющую станцию в самом колодце, закрепив ее на специальной полке под горловиной.

Прокладываем трубы

После того как место монтажа выбрано, нам необходимо проложить трубу от дома до источника воды.

Инструкция по выполнению работ в данном случае довольно проста:

• Копаем траншею с уклоном по направлению к скважине. Глубина траншеи должна быть несколько больше глубины промерзания грунта – так мы защитим трубу от образования ледяных пробок.
• На дно траншеи засыпаем песчаную подушку толщиной до 20 см.
• Укладываем трубу, предварительно обернув ее теплоизоляционными материалами.

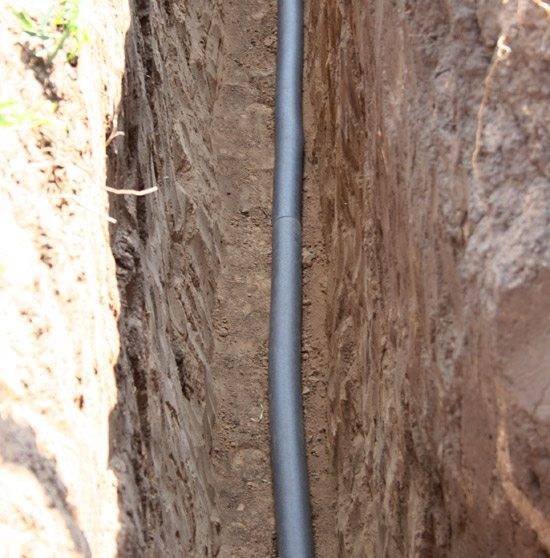

Труба с утеплителем в траншее

• В фундаменте проделываем отверстие, через которое заводим трубу в подвал или подпол.
• Присоединяем трубопровод к внутренней разводке, тщательно теплоизолируя все участки в неотапливаемых помещениях.
• Другой конец трубы присоединяем к насосной станции через специальный фитинг с обратным клапаном и сеточкой для очистки от взвешенных частиц. Цена такой детали невелика, однако ее использование существенно повышает стабильность работы системы.

Подключаем агрегат

Схема установки

Далее нам необходимо подключить и запустить сам агрегат.

Схема подключения насосной станции для колодца достаточно проста, и реализовать ее можно при наличии даже минимальных навыков:

• Для начала готовим основание, на котором будет крепиться сама станция. Лучше всего для этого подойдет небольшой подиум, сложенный из кирпича или отлитый из монолитного армированного бетона. Минимальная высота такого подиума составляет около 20 см.
• Непосредственно под ножки агрегата стоит подложить резиновый коврик толщиной около 10 мм. Упругий материал будет эффективно компенсировать вибрации, снижая износ оборудования и уменьшая уровень шума.
• Ножки насоса устанавливаем на резиновую прокладку и фиксируем с помощью анкерных болтов с широкими шайбами.

Далее необходимо присоединить водозаборный шланг.

Для подключения используем:

• Дюймовую муфту с наружной резьбой.
• Стальной или бронзовый уголок с наружной резьбой.
• Подходящий по диаметру обратный клапан, обеспечивающий равномерное поступление воды в систему.
• Соединение-«американку».

Основные детали и последовательность монтажа

Соединяем все детали в единую систему, подключая водозаборную трубу к насосной части. При этом необходимо следить за герметичностью всех стыков.

По этой же методике подключаем выводящую трубу. Как было отмечено ранее, здесь можно установить грубый фильтр из металлической сеточки.

Оптимизировать нашу систему можно, установив фильтр предварительной очистки перед насосной частью. Использование этого недорогого устройства позволяет продлить срок эксплуатации насоса, поскольку попадающие в проточную секцию частички глины и песка являются основным фактором износа деталей.

Предпусковая настройка

Воду для настройки можно залить через воронку

• Для регулировки давления в насос через специальное технологическое отверстие заливаем около двух литров воды.
• Выполняем пробный пуск агрегата, фиксируя момент запуска и остановки системы. Оптимальный показатель отключения – от 2,5 до 3 бар, включаться насосная часть должна на 1,8 – 1,5 бар.
• Если отмечены отклонения от данных цифр, то необходимо открыть крышку на реле давления и откалибровать его путем вращения регулировочных винтов. Как правило, на них наносится маркировка, фиксирующая направление увеличения и уменьшения показателя.

После того как регулировка будет закончена, насос можно подключать для работы в штатном режиме.

Место расположения

Как правило, агрегаты, подающие воду в дом и на участок, располагают в подвалах или кессонах. Как при этом должна быть установлена насосная станция? Схема подключения предусматривает обязательное сохранение как можно большего расстояния от такого оборудования до стены. В противном случае насос может повредиться из-за его сильных вибраций.

То место, в котором будет установлена станция, подающая воду, должно соответствовать некоторым параметрам, а именно:

• из-за достаточно громкой работы насоса помещение должно быть изолировано от шума;
• здесь должно быть сухо, тепло и иметься возможность регулярного проветривания;
• находиться на расстоянии, как можно меньшем от скважины или от колодца, что позволит всасывать воду с максимальной мощностью;
• иметь достаточные размеры для проведения работ по ремонту оборудования и принятия профилактических мер.

Для размещения насосных станций могут быть использованы разные варианты:

1. Подвальные помещения. Это идеальное место для установки насоса, которое стоит предусмотреть заранее, на этапе проектирования дома. В нем монтаж может быть произведен без особого труда. Только стоит помнить о том, что подвал должен быть теплым и сухим.
2. Кессон. Это не что иное, как специальная площадка, которая располагается непосредственно у поверхности скважины. Основное преимущество такого места заключается в тепле, выделяемом верхним слоем почвы.
3. Схема подключения насосной станции к колодцу предусматривает обустройство в нем специальных отделений. Данный вариант является дешевым и достаточно простым. Но стоит помнить о том, что подобное расположение насосной станции не позволит получить доступ к ней для проведения необходимых ремонтных и профилактических работ, а также снизит уровень давления при подаче воды в дом.
4. Весьма удобным и практичным вариантом является размещение насосной станции в самом доме. Но при этом стоит позаботиться о шумоизооляции такого помещения.

Не должны действовать на агрегат и различные механические факторы. При расположении дорогостоящего оборудования в подвале понадобится сделать для него подставку. Такой пьедестал защитит механизмы и бак от грунтовых вод.

Что еще необходимо учесть, когда устанавливается насосная станция? Схема подключения предусматривает ее расположение от скважины на расстоянии не более 10 метров.

Особенности установки и подключения

Схема установки

Перед запуском насосной станции для подачи воды из колодца важно правильно подобрать место под неё. Здесь нужно придерживаться таких рекомендаций:

• Станцию монтируют максимально близко к колодцу. Это позволяет обеспечить хороший водозабор без потери мощности агрегата.
• Под станцию отводят ровное основание без перекосов. Даже если установка оборудования проводится на абиссинский колодец. Лучше, если это будет бетонированная площадка.
• Желательно оградить оборудование от воздействия атмосферных осадков. Поэтому над станцией сооружают кессон. Он же сгладит шумы при работе агрегата.

Схема подключения станции:

Монтаж оборудования на прочное основание. У большинства моделей есть ножки, которые при помощи болтов крепят к бетонному полу. Это исключает вибрацию устройства. Еще лучше — уложить под ножки агрегата прорезиненный коврик.
При помощи штуцера монтируют водозаборный шланг. Один его конец оснащают фильтром. Как только шланг подсоединен к входному отверстию, его опускают в воду.
Если речь идёт о погружном насосе, его крепят на специальные кронштейны в самой шахте колодца

Фиксаторы исключают вероятность движения агрегата и его ударов о стенки источника.
Важно установить обратный клапан на выходной трубе. Расстояние от патрубка до него оставляют около метра

Выходную трубу стыкуют с магистралью.

Первый запуск

Обустройство колодца с насосной станцией на даче или в загородном доме – задача ответственная. Поэтому после наполнения системы мастер проводит пробный пуск станции

Здесь важно зафиксировать показатели давления на момент включения и отключения оборудования, чтобы отрегулировать его показатели до оптимальных. Рекомендуемые значения для старта станции — 1,8-1,5 бар; для отключения агрегата — 2,5-3 бар

Если оптимальные показатели расходятся с фактическими, нужно провести калибровку реле давления. Делают это при помощи вращения регулировочных винтов. На них нанесена особая маркировка, указывающая направление для увеличения или уменьшения показателей.

Только после регулировки давления можно запустить установку в штатном режиме. Если оборудование включается и выключается при установленных показателях нормально, значит, мастер все сделал правильно.

Узлы насосной станции

Для организации водозабора из индивидуального колодезного источника, используются насосная станция или погружной насос для колодца. Выбор и применение каждого из устройств обусловлены физическими параметрами емкости.

Чтобы организовать автоматический режим водной подачи, избежать гидроударов в магистрали при включении электронасоса и обеспечить контроль над физическим давлением, вместе с погружным или поверхностным насосом используют дополнительные элементы. В водяной насосной станции их собирают на каркасе, жестко соединяя между собой, ее основные узлы:

Поверхностный электронасос. Типовой электронасос, используемый в насосной станции, представляет собой электродвигатель в закрытом корпусе, на валу которого расположено центробежное или вихревое рабочее колесо. При вращении оно всасывает воду, поступающую через входное фронтальное отверстие, и придает ей кинетическую энергию, выталкивая через боковой выходной патрубок.

Гидроаккумулятор. Включает в себя металлический бак различного объема, внутри которого помещена грушевидная резиновая мембрана. При наполнении резервуара водой работающим электронасосом мембранная груша расширяется, а после включения кранов при водозаборе эластичная оболочка сокращается, отдавая воду в систему с определенным давлением. Гидравлической бак предотвращает гидроудары в трубопроводе, создает запас воды, уменьшает количество циклов включения-отключения насоса, поддерживает высокий напор в на выходе сантехнических приборов.

Реле давления. Главный элемент, обеспечивающий автоматическую работу электронасоса. При закачке воды в магистраль и гидравлический бак отслеживает давление, как только оно достигает предельной величины, размыкает линию питания электронасоса с его отключением. При пользовании водой прибор реагирует на падение давления в системе — по достижении минимального показателя замыкает цепь электропитания насоса — он включается и начинает закачивать воду.

Манометр. Измерительный прибор фиксирует напорные параметры в системе, позволяет производить контроль и настройку порогов срабатывания реле давления.

Сантехническая арматура. Обычно все элементы насосной станции соединяют в единый узел с помощью пятивходового штуцера, имеющего входной и выходной патрубки, к остальным 3-м фитингам подсоединяют манометр, гидроаккумулятор с помощью гибкой подводки, и реле давления.

Понятно, что погружная насосная станция, в отличие от подводных электронасосов, не может существовать в реальности, все ее узлы монтируются на жесткий каркас и располагаются на поверхности земли, а водозабор производится опущенным в глубокий источник трубопроводом. Некоторыми отечественными производителями выпускается гибрид насосной станции для погружных вибрационных насосов, он представляют собой гидравлический бак небольшого объема, к которому прикручено реле давления и манометр.

Конструктивные особенности насосной установки

В зависимости от типа насоса станции бывают блочными или составляемыми из отдельных компонентов. В состав установки входят такие элементы:

1. Насос. Представляет собой агрегат, работающий путем создания центробежной силы. Устройство погружается в скважину или размещается на поверхности. Оно используется для подъема воды из шахты и ее направления в трубопровод. При небольшом объеме добываемой жидкости большая часть ресурса попадает в гидроаккумулятор, необходимый для поддержания нормального напора в системе водоснабжения. Напорную трубу снабжают фильтром грубой очистки, улавливающим крупные примеси, вымываемые из скважины потоком.
2. Гидроаккумулятор. Имеет вид металлической емкости, снабженной изогнутой резиновой прокладкой. Между стенками резервуара и уплотнителем находится сжатый воздух. При наполнении водой мембрана расширяется, давление растет.
3. Реле давления. Эта часть системы отвечает за включение и деактивацию оборудования. Если давление в трубопроводе превышает 3 кг/см³, реле подает сигнал на прекращение работы насоса. При снижении параметра установка включается. Контролируют параметры системы с помощью манометра. Этот же элемент позволяет настраивать реле.
4. Обратный клапан. Эта деталь устанавливается на напорную часть оборудования. Она не позволяет воде вытекать из резервуара. Система функционирует под давлением, клапан препятствует возникновению гидроударов при запуске погружного насоса.

Требования к монтажу главного блока

Существуют правила к установке самой станции. Например, оборудование соединяют болтами с основанием, которое рекомендуется сделать из бетона. Теоретически система может представлять собой жесткую стальную раму — сварную либо спроектированную с болтовыми сочленениями.

Чтобы снизить уровень шума при работе, устанавливают оборудование на прокладку, изготовленную из листа толстой резины. Ее толщина должна составлять до 3 см. При этом уровень жесткости соответствует показателям летней автомобильной резины. Иногда для тех же целей можно использовать пружинные амортизаторы из стальных сплавов, но они считаются менее надежным вариантом.

Независимо от того, где установлена станция, следует с максимальным вниманием и тщательностью заняться подключением ее электрического оборудования. Обязательно должен быть устроен контур заземления

Кроме того, специалисты рекомендуют установить УЗО

Это важно в тех случаях, когда оборудован кессон либо станцию монтировали в самом колодце

Как установить

От этого зависит срок эксплуатации и качество напора воды.

Производим подключение:

1. Нужно точно рассчитать место для установки насосной станции.
2. Установка устройства производится только на ровную поверхность и тщательно крепится, чтобы во время эксплуатации станция не сдвигалась и не повреждалась.
3. Входящую магистраль нужно тщательно сконструировать. По направлению к скважине должен соблюдаться угол. Одна часть опускается в воду на 25 -30 см. А противоположная часть подключается к насосу.
4. Затем насос нужно наполнить водой через заливное отверстие, и напорную часть подключить к станции. Уровень давления в баке регулируется вручную.
5. Проделав все этапы, станцию можно включить в розетку. Она начнет качать воду, и можно будет наблюдать, как вода будет наполняться. Для бесперебойной подачи воды, от колодца или скважины к дому и другим местам проводится трубопровод.

Рекомендация специалиста: если насосная станция используется в зимнее время, то трубопровод и место, где находится устройство, нужно утеплить, чтобы вода не замерзала. Трубопровод прокладывают выше грунтовых вод.

Пуск станции в эксплуатацию и тестирование

После монтажа рекомендуется проводить тестирование системы — все ли настроено для подачи воды. Аналогичная процедура производится при восстановлении ее работоспособности, если до этого был длительный «сухой простой». Целью тестирования является заполнение системы водой перед первым подключением к сети.

Нужно отвернуть специальную пробку, которая имеется на насосе. В это отверстие вставляют воронку, через которую производится заполнение системы

Важно добиться того, чтобы жидкость залила гидроаккумулятор и соответствующую трубу, через которую система питается водой. При этом нужно, чтобы не осталось воздушных пузырьков

Жидкость должна доходить до горловины пробки, которую затем нужно вернуть в исходное положение. Давление воздуха проверяется с помощью автомобильного манометра. Если все показатели в норме, считается, что система готова к запуску.

Как выбрать насосную станцию для скважины

Выбирать насосную станцию для скважины на участке необходимо с учетом параметров насоса и факторов, характеризующих источник воды. В частности речь идет о следующем:

Удаленность источника воды от основного строения.
Самая низкая точка забора воды. Следует делать выводы на основании динамического уровня воды, анализируя показатели примерно за двое суток при постоянном использовании жидкости. В этом случае учитывать статический уровень не рекомендуется, так как расчеты могут быть ошибочными.
Номинальный напор насоса

Здесь важно определить, какой высоты водяной столб способно создать подключаемое оборудование. Формула для расчета предполагает суммирование величины всасывания, длины горизонтальных участков водопровода, вертикального подъема и потерь на транспортировку по трубам.
Производительность агрегата

Расчеты можно брать на основании среднего расхода воды во всех подключенных точках. Полученное суммарное значение не должно превышать дебит источника водоснабжения (прочитайте: “Как выбрать насосную станцию для частного дома – правила выбора водонасосной станции”).
Напряжение электрической сети. Большинство насосных станций для бытового использования работают от сети 220 В. Что касается мощных агрегатов, то в них установлены трехфазные двигатели, которые работают от сети 380 В.
Мощность станции. Насосные станции разных видов потребляют достаточно большое количество электроэнергии, от 500 Вт до 2 КВт. В зависимости от мощности насосной станции следует выбирать тип автоматического выключателя.
Объем накопительной емкости. Этот параметр полностью зависит от количества проживающих в доме людей. К примеру, семье из 2 человек достаточно емкости объемом 24 литра, для семьи более 5 человек следует установить резервуар на 100 литров.

Глубина скважины также влияет на тип насоса. К примеру, для скважины глубиной до 15 метров требуется насос со встроенным эжектором, если глубина источника превышает 20 метров, то нужно использовать насос с внешним эжектором. Закольцованное всасывание повышает напор воды, но при этом снижается производительность и растет потребление электричества.

Эксплуатация насоса

В работе с современными станциями от пользователя требуется минимум участия. Особенно если изначально была правильно выполнена установка оборудования, его подключение и настройка регулирующей оснастки. Тем не менее после первого запуска нужно будет регулярно отслеживать показания манометра (проверяется уровень давления), состояние гидроаккумулятора и герметичность трубопровода. Если используется насосная станция для колодца с системой погружения, то придется периодически извлекать агрегат на поверхность, разбирать его и оценивать состояние внутренней элементной базы.

Как выбрать

Если устройство покупается на несколько лет, то лучше не жалеть денег и взять более дорогую и качественную установку.

Параметры выбора:

1. Объем бака. Нужно сделать правильные расчеты по планируемому расходу воды. Посчитать все точки, санузлы. Также включить в список бассейн, баню, огород — если таковые имеются. Чем больше точек и человек, проживающих на даче, тем больше объем бака нужно выбирать.
2. Мощность. Чем чаще вы будете пользоваться водой, и чем больше человек будет проживать на даче, тем больше мощность нужно выбирать.
3. Рассчитать глубину грунтовых вод. От этого будет зависеть мощность и глубина подъема воды.
4. Гарантия качества, высокая производительность и сила напора. Чем сильнее напор, тем лучше. Также нужно учесть потери при подаче воды через трубы.
5. Лучше будет если бак насоса и все устройство будет изготовлено из нержавеющей стали. Такую установку можно будет установить и на поверхности, и в колодце. Бак и другие составляющие могут быть изготовлены из чугуна. Но такую установку лучше установить дома. Она склонна к коррозии.
6. Если позволяют финансы, можно купить насосную станцию, оснащенную фильтром для очистки воды и датчиком сухого хода.

Примите во внимание: перед покупкой и установкой насосной станции, нужно тщательно рассчитать расстояние от колодца, скважины до места подачи воды. Если оно находится далеко, то придется купить дополнительно скважинный насос.

Технология монтажа насосной установки

Определившись с местом установки станции насосного оборудования, приступают к ее монтажу.

Подготовительные работы

Готовят прочное основание под перекачивающий агрегат – бетонное кирпичное или деревянное, поверхность под установку выравнивают. Можно использовать специальный металлический кронштейн.

Поскольку насос довольно сильно вибрирует при работе, в соединениях трубопровода образуются люфты, появляются течи. Для снижения вибрации, а также ее разрушительного действия, под опоры насоса укладывают резиновые подкладки или коврик, а саму установку надежно закрепляют – привинчивают ножки анкерными болтами.

Главное условие бесперебойной работы станции насосного оборудования – беспрепятственное поступление жидкости от источника. Основной проблемой, которую необходимо решить при круглогодичном водообеспечении – это защита от промерзания. Поэтому под трубопровод роют траншею – от фундамента до колодца или кессона (приямка) скважины.

Траншея должна быть прямой в плане, желательно без поворотов и загибов, чтобы не снижать давление. Чтобы исключить воздействие отрицательных температур на трубы, их закапывают ниже уровня промерзания почвы в данной местности. При формировании траншеи необходимо учесть уклон 0,03 в сторону водозабора для слива жидкости из трубопровода в период консервации.

При близко расположенных грунтовых водах водопровод прокладывают выше критического уровня, но в этом случае его утепляют и дополнительно используют греющий кабель. Также серьезная теплоизоляция и обогрев потребуется, если водопровод выводится выше уровня земли.

Сборка водозаборного узла

Водозаборный узел зависит от типа используемого насоса.

• При стандартной схеме подключения – станция с поверхностным насосом и встроенным эжектором – это подсоединенный к полипропиленовой трубе через муфту обратный клапан с сетчатым фильтром.
• Установка с внешним эжектором. На всас эжектора накручивают обратный клапан с сетчатым фильтром, сверху подсоединяют две трубы.
• При использовании погружного (скважинного) насоса, фильтр грубой очистки входит в его конструкцию. Поэтому к агрегату присоединяют обратный клапан, и трубу. Насос имеет приличный вес, поэтому его подвешивают на прочный трос.

Опускают узел на необходимую глубину, учитывая, что минимальное расстояние от него до дна источника составляет 1 м при использовании поверхностных насосов и 0,5 м для погружного (скважинного). Также следует иметь в виду, что уровень водяного зеркала меняется в течение года – летом он понижается. Если глубина всасывания на грани, то в этот период можно лишиться водоснабжения полностью.

Монтаж поверхностных элементов станции

Принципиально схемы установки насосной станции будут различаться в зависимости от того, какой перекачивающий агрегат применяется. Основное правило: любой дополнительный прибор устанавливают через шаровые краны с американкой и обратные клапаны. Это позволит снять устройства для замены или ремонта без необходимости слива всей воды из системы.

Следует предусмотреть и возможность слива воды из системы – для этого в трубопроводе формируют отвод установкой тройника, к которому подключают сливной кран. На подающий трубопровод желательно установить фильтр грубой очистки. На напорный (в линию, ведущую к потребителям) – фильтр тонкой очистки.

Монтаж готовой станции поверхностного типа не вызывает сложностей, так как основные элементы системы уже соединены друг с другом. Она представляет собой гидроаккумулятор с установленным на нем электронасосом и блоком управления. Помимо основной арматуры, в такую систему устанавливают устройство для заполнения ее водой перед первым запуском. Аналогично сливному устройству, в трубопровод вводят тройник с подключенным шаровым краном и воронкой.

В остальных случаях элементы системы монтируют самостоятельно. При установке поверхностной станции, трубопровод (либо два трубопровода, если используется выносной эжектор)от скважины подсоединяют к насосу.

Далее устанавливают гидроаккумулятор и блок управления. Для станции со скважинным насосом это будут все основные поверхностные элементы в схеме. Удобнее всего для этого использовать 5-ти выводной штуцер, который монтируют в напорный трубопровод в удобном месте. В него вкручивают реле давления и манометр.

К боковому входу штуцера подсоединяют гидроаккумулятор. Для удобства обслуживания его подключают через шаровой кран с американкой и устраивают слив.

Проводят подключение потребителей к насосной станции. Чаще всего первым элементом становится раздающий коллектор холодной воды.

Электрическое подключение

Большинство бытовых насосных станций подключается к однофазной сети, в которой функции нулевого и защитного проводников разделены. Защитная арматура блока управления — это автомат защиты двигателя с тонкой регулировкой установки и устройство защитного отключения на 30 мА.

Для питания насоса прокладывается силовой кабель в защитной оплетке и в коробе. Сечение и тип кабеля подбирается в соответствии с инструкцией к насосной станции. Его конец заводится на клеммную колодку двигателя через герметичный ввод, жилы обжимаются вилочными или кольцевыми наконечниками. Жёлто-зеленый традиционно подкручиваем к корпусу, остальным назначаем маркировку на усмотрение: фаза — на шпильку, обозначенную L или W2, а ноль — на N или V1. Маркировка может отличаться в зависимости от типа двигателя.

В щитке защитный и нулевой провод подключаются на общие колодки. Фазный, после выхода с устройства защиты, разрывается другим проводом, двухжильным, следующим к регулятору давления, а от него — к блоку защиты от сухого хода. Первым подключается устройство, имеющее два герметичных ввода. Если их нет, к каждому тянется отдельный кабель. И защитный блок, и регулятор имеют нормально замкнутые контакты и подключаются последовательно. Это маловероятно, но если мощность насоса выше 4 кВт, то коммутация нагрузки должна выполняться через контактор.

Установка погружной станции

Агрегат погружается в воду так, чтобы он имел небольшой крен. Отклонение от плоскости позволит исключить риск образования воздушного пузыря непосредственно под нижней поверхностью корпуса. Наличие воздуха прямо под дном может затруднить работу насоса. Поэтому погружение осуществляется с наклоном, однако уже после достижения достаточного уровня глубины агрегат выравнивается по горизонтали. Что касается глубины погружения, то она принципиального значения не имеет – ее можно подбирать разве что в зависимости от пластов воды с точки зрения ее чистоты. Есть и модели, которые устанавливаются прямо на дно. Но если имеется возможность применения троса с кольцевым креплением и подвешиванием на средней высоте колодца, то эта конфигурация может стать оптимальной

Важно иметь в виду, что повторное подключение насосной станции к колодцу и нагнетательному трубопроводу может осуществляться только при условии, что из рабочего канала подачи воды будет удален воздух. В процессе эксплуатации должна быть также обеспечена свобода прохождения жидкости в технические отверстия забора

Устойчивость конструкции достигается посредством фиксирующих тросов.

Подсобные помещения

Работа насосной станции сопровождается высоким уровнем шума, что делает практически невозможным монтаж оборудования в непосредственной близости с жилыми комнатами. Если этот вариант является неизбежным, и установка насосного оборудования предполагается в кладовке или в коридоре, то нужно позаботиться о максимальной звукоизоляции помещения.

Если качать воду из скважины насосной станцией для дачи планируется использовать только в летний период, то рекомендуется воспользоваться переносным компактным агрегатом. Его можно установить во временном сооружении, которое будет защищать от осадков. Самый простой вариант – деревянная конструкция в виде ящика. На зиму оборудование и временный водопровод разбирают и убирают на хранение в теплое помещение.

Порядок подключения: пошаговая инструкция

Не каждый знает, как правильно подключить насосную станцию. При установке блочного оборудования сборка подразумевает совмещение напорного и втягивающего трубопроводов. К погружаемой в скважину трубе подключают фильтр с клапанами, ее выводят наружу через переходник или оголовок.

Всасывающую линию тщательно герметизируют. В противном случае в систему водоснабжения проникнет воздух, который выведет насос из строя. Напорную часть снабжают вентилем.

12 шагов для подключения насосной станции:

Стоит рассмотреть, как подсоединяют насосную станцию к скважине при выборе модульного оборудования. Соединение скважины с насосной станцией включает такие этапы:

1. Обвязка гидроаккумулятора. В первую очередь монтируют штуцер с 5 патрубками. Его подсоединяют напрямую. После этого настраивают и устанавливают защитное реле, манометр и водопроводный вход. Оставшийся отвод используют для подсоединения напорной трубы. В скважины глубиной более 10 м устанавливают погружные насосы. Это позволяет избежать проблем, вызываемых необходимостью установки эжектора и всасывающей части.
2. Вывод трубопровода. Производится через оголовок источника. Напорные трубы укладывают в траншею, подводимую к дому. Элементы должны располагаться ниже глубины промерзания почвы.
3. Подключение к электрической сети. В процессе монтажа устанавливают пусковой блок станции, выход соединяют с ним медными проводами. Питание насоса должно осуществляться через отдельный автоматический переключатель.

После завершения процесса сборки оценивают герметичность соединений. В первый раз гидроаккумулятор наполняют медленно, чтобы не нарушить целостность мембраны.
