Настройка спутниковой антенны: инструктаж по настройке тарелки на спутник своими руками

Установка оборудования

Является первым этапом и состоит из двух важных частей – установки тарелки с антенной и проводки всех кабелей от одного пункта системы к другому.

Антенна и тарелка

Антенна и тарелка от ТриколорТВ поставляется вместе с четкой инструкцией, как именно нужно устанавливать и монтировать их. Есть и дополнительные правила, соблюдая которые, вы обеспечите себе надежный и высокий уровень сигнала практически сразу же после установки:

1. Обязательно соблюдайте наклон, прописанный для вашего региона – от этого будет зависеть, поймает антенна спутниковый сигнал или нет.
2. Тарелка должна находиться вне помещения – устанавливать на лоджиях и застекленных балконах не рекомендуется, так как стекло будет создавать помехи.
3. Между антенной и спутником не должно быть дополнительных препятствий в виде других домов, зеленых насаждений или любых строительных конструкций, способных прервать передачу.
4. Обязательно нужно убедиться, что тарелка и антенна не устанавливаются под крышу (скат) или желоб для дождя. Так вы избежите повреждения оборудования во время непогоды.
5. Вся конструкция должна «смотреть» на юг.
6. Приемник рекомендуется ставить как можно ближе к антенне. Допустимый радиус равняется ста метрам, однако, чем ближе, тем сильнее и качественнее будет сигнал.

При сборе антенны и установке тарелки нужно также соблюдать несколько рекомендаций от ТриколорТВ:

1. На оборудовании есть конвертер (см. инструкцию). Его ни в коем случае нельзя устанавливать вниз разъемом, поскольку это одно из мест, куда спокойно попадает влага во время дождя. Сигнал при этом упадет, а оборудование может и вовсе выйти из строя.
2. Кронштейн-держатель для тарелки следует крепить как можно прочнее, особенно, если вы устанавливаете оборудование на ветреную сторону.
3. Попервой не затягивайте гайки на кронштейне до конца при креплении тарелки – вам еще понадобится ее поворачивать, чтобы ловить сигнал, так что не фиксируйте сразу.
4. Разъемы на кабель следует прикручивать, предварительно зачистив его с двух сторон примерно на 1.5 см.

Проводка кабеля

Провести кабель после всех манипуляций, дело несложное. Схема выглядит просто:

1. Один кабель соединяет антенну и приемник.
2. Второй кабель соединяет приемник и телевизор (если у вас не вай-фай передача).

Важным моментом является закрепление одной стороны кабеля у тарелки и антенны – делать это лучше всего изолентой, чтобы не повредить крепления чем-нибудь другим. Чаще всего именно из-за хлипко присоединенного кабеля у пользователей может пропадать сигнал.

Что нужно знать перед подключением

От вещателя на спутник всегда поступает только прямой сигнал, а уже от него возможны два варианта ретрансляции:

• Прямая. Излучение от спутника идет на Землю по прямой траектории, и пользователь принимает электромагнитную волну сверху. Режим работы, при котором конвектор настроен на такой прием, называется вертикальной поляризацией. Такой вариант гарантирует уверенный прием сигнала практически в любых условиях, однако имеет существенный минус — излучение проходит сквозь плотные слои атмосферы и сильно рассеивается.
• Круговая. Излучение от спутника направляется по касательной орбиты Земли и идет по кругу. При такой ретрансляции география вещания значительно расширяется, однако для сигнала становятся характерными те же проблемы, которые есть у эфирного ТВ. При такой рабочей настройке спутника излучение менее подвержено рассеиванию, т.к. проходит атмосферу по касательной. Настроенные под прием такого сигнала конвекторы работают в режиме горизонтальной поляризации.

По этой причине для самостоятельной настройки спутниковой антенны важно знать не только положение спутника, но и как распространяется сигнал и доходит до пользователя.

Спутниковая тарелка используется для фокусирования сигнала на приемник, и она нужна любому комплекту, т.к. пользователю всегда приходится иметь дело с рассеянным сигналом.

При покупке оборудования важно рассматривать ее диаметр, т.к. в каждом регионе разная площадь поверхности, покрываемая рассеянным сигналом

Это связано с тем, что везде разная толщина плотных слоев.

Также спутниковые тарелки различаются по двум критериям:

• Конструкция. Выделяются две разновидности устройства — прямофокусные (с отражением к центру) и офсетные (фокус смещен вниз). Последние просты в производстве и дешевые, используются в большинстве недорогих комплектов и не могут гарантировать качественный прием с нескольких конвекторов сразу. Прямофокусные изготовляются специально для монтажа большого числа головок.
• Крепеж. По типу монтажа бывают статичные и поворотные устройства. У последних видов есть привод, периодично передвигающий антенну в пределах заданного углового значения. Это повышает уровень конкретного излучения, а также позволяет принять вещание с десятков спутников.

Подключение ресивера к монитору

Ресивер Триколор можно подключить не только к телевизору. В качестве устройства формирования изображения способен выступить монитор. Для его подключения может понадобиться:

• HDMI кабель, если у ресивера и монитора есть соответствующие интерфейсы;
• переходник HDMI-VGA для старого монитора и современного ресивера;
• переходник RCA-VGA для откровенно старого оборудования.

Все современные мониторы, оснащенные звуковыми колонками или выходом на наушники, имеют вход формата HDMI. Поэтому использование таких моделей может стать отличной альтернативой телевизору, особенно при их установке на рабочем столе.

Материалы для монтажа

Начнем с необходимых материалов. Для сборки вам потребуются:

сама тарелка

мультифиды – крепеж для головок

Без них, при наличии нескольких головок, у вас получится вот такая елка.

кронштейн крепления — «нога»

TV тюнер или ресивер

радиочастотный коаксиальный кабель с волновым сопротивлением минимум 75 Ом (РК 75 или западный аналог RG и SAT) + F разъемы к нему

конвертеры или головки – обычно от одной до 3-х штук (при сборке так называемого «Горыныча»)

коммутатор Diseqc – он переключает сигнал с одной головки на другую, когда их несколько

мультисвитч

Он потребуется, если вы захотите одновременно подключить несколько телевизоров от одной тарелки.

Точная настройка спутниковой антенны

Итак сигнал со спутника у нас уже есть, каналы отсканированы, но некоторые отсутствуют, сыпет картинку или вовсе не показывают. В таком случае у нас слабый сигнал или вовсе нет сигнала с определенных транспондеров. Что бы все работало отлично нужно произвести точную настройку спутника.

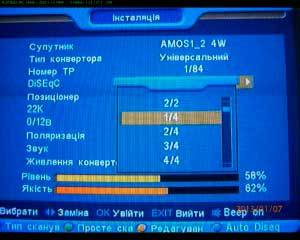

Для этого переключаем ресивер на слабую или нерабочую частоту (транспондер, канал) что бы были видны показатели сигнала. Дальше подстраиваем конвертер. Двигаем его в держателе вперед-назад и крутим вправо-влево относительно часовой стрелки до улучшения показателей сигнала. Переходим на другие частоты этого спутника и добиваемся оптимального результата. Направляем все старания для приема максимального количества принимаемых телеканалов с определенного спутника.

Важно. Помните что Amos следует искать справа от центра, если смотреть на антенну спереди, а Hotbird — слева

Теперь антенна полностью настроена на три спутника и остается только правильно ее подключить.

Для этого отрезаем три куска кабеля нужной длины (0коло 1,5м.) и присоединяем их к конвертерам. К дисеку можно подсоединять как получится, но я предпочитаю  порядок

— Amos — 1 LNB

— Astra (Sirius) — 2 LNB

— Hotbird — 3 LNB

—  Ресивер

Все кабеля прикрепляем изолентой или стяжками, а дисек прячем от влаги в пластиковою коробку (не обязательно).

Протягиваем кабель в комнату к подключенному к телевизору тюнеру и все включаем в сеть для настройки портов дисека в ресивере. Выберем  нужный спутник (меню — инсталляция ) дисек с 1.0 и нужный порт. Нажимаем меню и видим запись о сохранении настроек

После проделанной процедуры для нужных спутников  можно считать настройку антенны завершенной.

При настройке антенны с подключенным дисеком обязательно нужно указать порт дисека для спутника.

Если нет просканированых каналов, то для настройки следует выбирать нужную частоту(можно взять на лингсате в интернете).

Настройка прямофокусной спутнтниковой антенны

Самостоятельная настройка конфигурации тюнера

Интернет заявляет, что для настройки тюнера совсем не обязательно вызывать профессионального мастера. Эту работу можно выполнить самостоятельно. В инструкциях много частных подробностей, но отсутствует инструкция, в которой бы была представлена в виде крупных блоков последовательность и назначение действий. Ситуация ещё осложняется тем, что существует довольно большое количество моделей тюнеров и телевизоров, а их сочетаниям вообще нет числа. И для каждой комбинации свой набор действий и своя терминология в меню. Для конкретной комбинации моделей тюнер – ТВ нужно брать их инструкции, внимательно их читать, пытаться понять, о чём пишет автор и аккуратно выполнять. Наилучший вариант – это следование указаниям МАСТЕРА НАСТРОЙКИ.

Как выбрать язык и часовой пояс

Это одна из простейших операций. На пульте войти в МЕНЮ  и перейти в раздел Settings. Затем надо выбрать пункт More Settings (Больше настроек). Пролистав список до раздела Language&input, нажать на пункт Language. Затем выбрать язык – русский. Там же выбрать часовой пояс. Эту настройку следует выполнить и на тюнере, и на телевизоре.

Как настроить аудио- и видеоинтерфейсы

Переход телевидения на цифровые технологии требует обеспечения превращения в телевизоре цифрового кода в аналоговые видео- и аудиосигналы. В новых устройствах это происходит внутри аппарата. Для телевизоров старых моделей требуются специальные приставки-тюнеры. Если предполагается приём сигнала телевещания через спутник, то необходимо установить и специальную рефлекторную спутниковую антенну – «тарелку». Телевизионный сигнал кодируется в формате DVB-S2.

Как настроить антенную систему

Настройки антенной системы обычно устанавливаются поставщиком комплекта техники спутникового ТВ.

ФОТО: tvoykomputer.ruСтруктурная схема подключения к интернету

Как выполнить поиск каналов

В подавляющем большинстве телевизоров настройка каналов производится автоматически. Для этого в МЕНЮ нужно найти соответствующую кнопку и кликнуть её.

После установки необходимо проверить качество и корректность приёма сигнала. На тюнере есть кнопка под названием INFO, при нажатии на неё трижды возникнет информации о качестве, номере, частоте и кодировке телеканала. При показателе более 60 % настройку можно считать удовлетворительной.

Настройка антенны

После базовой установки дефлектора с ориентацией на юг необходимо точно настроить Триколор ТВ. Это даст возможность получать стабильный и сильный сигнал трансляций и в большой степени нивелировать действие плохих погодных условий. Самостоятельно настроить спутниковую антенну Триколор ТВ можно несколькими способами.

Использование прибора

Простой прибор SatFinder позволит максимально точно настроить тарелку Триколор ТВ на спутник. Пользоваться прибором достаточно просто.

1. Кабель от конвектора антенны присоединяется к LNB входу прибора.
2. Провод от REC выхода прибора соединяется с входом ресивера.

Возможно, один из кабелей придется сделать самому, поскольку длины идущего в комплекте с приспособлением может не хватать.

Подробная инструкция по пользованию прибором выглядит следующим образом:

• производится начальная настройка регулятором усиления до показаний в 5 делений шкалы;
• поворачивая антенну вправо-влево, добиваются максимальных показаний шкалы измерения;
• если прибор для настройки спутниковых антенн зашкаливает и издает звуковой сигнал, необходимо уменьшить степень усиления вращением соответствующего регулятора.

Без прибора по индикаторам сигнала

Ресивер может отображать индикаторы, описывающие качество сигнала, непосредственно на экране телевизора. Для этого достаточно последовательно нажать на пульте красную и синюю кнопки. После приступают к регулировке антенны. Ее поворачивают понемногу, буквально на градус, вправо и влево. После каждого мини вращения делают паузу в 5-10 секунд, чтобы ресивер смог обновить данные и вывести новые показания индикаторов в нижней полосе экрана телевизора.

Если параметры спутника в настройках приставки выставлены верно, такой простой способ регулировки антенны позволяет получить хорошие результаты. Необходимо добиться, чтобы оба экранных индикатора показывали значение не менее 70%. После этого настройка может считаться законченной.

По рекомендуемым параметрам позиционирования антенны

Для каждого спутника, осуществляющего трансляцию, есть таблицы, которые приводят взаимные координаты излучателя и приемника к точным значениям угла по месту и азимута по направлению. Для каждого крупного города на территории России есть собственные уникальные параметры.

Угол по месту означает наклон антенны, линии фокуса дефлектора в направлении конвектора относительно горизонта. Для проведения измерений понадобится строительный уровень и транспортир большого размера.

При этом нужно делать поправку на особенности антенных блоков разных производителей. Например, некоторые изделия имеют базовый наклон в 26 градусов. Это значение приводится в документации к антенне, при монтаже отнимается от рекомендуемого табличного показателя.

Азимут означает угол вращения относительно линии направления на север. Используя магнитный компас, тарелку поворачивают в соответствующее положение. Табличные данные позиционирования позволяют без прибора точно ориентировать антенный блок на спутник Триколор. Если города, в котором делается настройка, в списке нет — нужно брать данные ближайшего.

После проведения позиционирования одним из описанных выше способом дефлектор жестко фиксируют, зажимая болты на поворотном узле. Необходимо проверить, что антенный блок не вибрирует на ветру, не может сместиться в результате слабого удара, не имеет в поле зрения крупных помех, способных снизить качество приема сигнала.

Как настроить телегид на «Триколор ТВ»: несколько причин и советов

Бывает, что телегид перестаёт работать на некоторых (или даже на всех) каналах. Это не только неудобно для пользователя, но и может привести к сбою в работе приёмника или его полному выходу из строя, а значит, проблему нужно исправлять. Причин может быть несколько. Такое случается при неправильной установке времени на самом приёмнике, возникновении сбоев в работе самого оборудования или устаревшей прошивке. Как обычно, начинать нужно с самого простого – устанавливаем правильное время, дату и перезагружаем приёмник. Если это не помогло, сбрасываем настройки до заводских и вводим параметры заново. Если же и это не помогает, пробуем обновить ПО, возможно, вышло обновление. Как выполнить третий вариант, мы сейчас и поговорим.

Принцип работы антенны

Спутниковая антенна – это тарелко-образный тип параболической антенны (мультифилд, Opticum AX 1000+, Maximum, Opticum X80 Premium, Orton X80, BIG BISAT), предназначенный для приема микроволн от источников связи, которые передают сигналы на телевидение, радио, иногда интернет-спутники (Intelsat 15, Intel, Eutelsat 36A/36B (36°E), TT-budget S-1401 SkyStar 3, Sky tv digital).

Фото — Спутниковая антенна

Параболическая форма офсетной тарелки отражает сигнал к антенне в фокальной точке. На координатор тарелки крепится устройство под названием рупорный облучатель (Satfinder), его настройка полностью автоматическая. Эта деталь является, по сути, усилителем, передние головки конвертора (LNB) собирают сигналы от фокальной точки и «ведут» их к блоку понижающего преобразователя. Рупор преобразует сигналы электромагнитных или радиоволн в электрические и настраивает их спектр.

Сейчас активно используется еще одна технология усиления – намотка на тарелку металлической сетки или дополнительных витков провода (см. фото). Такая настройка помогает увеличить поглощающую способность и чувствительность антенны даже к слабым сигналам.

Фото — Усилитель на антенне

Современные тарелки, предназначенные для использования в домашнем телевидении, как правило, имеют размер от 43 см до 80 см в диаметре, их настройка осуществляется в одном положении, для приема Ku-диапазона от одной орбитальной позиции. До существования прямых трансляции спутниковых услуг, домашние пользователи, как правило, применяют тарелку с моторизованным C-диапазон до 3 метров в диаметре для приема каналов с разных спутников. Чрезмерно маленькие тарелки могут вызвать проблемы в сети, но у них больший срок годности, проще производится настройка и долговечность.

Видео: выбор места установки спутниковой антенны

Модель ресивера

Базовый комплект, с помощью которого можно осуществлять прием сигнала для телевизора, стоит относительно недорого. С развитием современных технологий телевидения, они становятся доступнее для простого юзера, поэтому сейчас тюнер стоит примерно как домашний телефон.К тому же, с общим развитием, работать с настройкой и техникой в целом стало проще.

Нужно обновить операционную систему? Читайте нашу статью о том, как переустановить Windows 10 без потери лицензии.

Прежде, чем приступать к вопросу о том, как настроить спутниковый тюнер, необходимо понять, какое конкретно устройство необходимо настроить — тюнер на спутник или обычный, а также понять, какой именно тип тюнера.

Так, практически со всеми современными моделями телевизоров в комплекте идет тюнер, который подходит к этому телевизору. Однако, есть еще тюнеры, которые направлены на прием спутникового сигнала. Их покупают для того, чтобы принимать больше каналов и иметь возможность ловить сигналы телевизора даже из соседних стран. Данная статья будет в основном про то, как настроить спутниковый тюнер.

Настраивать устройство для приема сигнала от телевизора необходимо самому в таких случаях:

1. Если вы купили новый тюнер.
2. Если старый плохо работает из-за прошивки.
3. Если старая модель устарела.
4. Если купили телевизор, который не совмещается со старым тюнером.
5. Если есть внешняя поломка в тюнере и дешевле и легче купить новый, чем ремонтировать старый.

Особенности ресиверов зависят от того, к какой категории относится устройство. Категория в основном зависит от цены устройства. Конкретно цена определяет наличие некоторых добавленных функций у тюнера на спутник. Основные категории:

• Free-to-Air. Это — дешевые тюнеры на спутник. Они подключаются вместе с антеннами старого образца, которые получают сигнал от телеканалов, которые распространяются бесплатно. Различаются они по тому, кто производит это устройство, а также различаются тем, сколько каналов могут принимать.
• Тюнеры с картоприёмниками. В этих устройствах есть особенный порт для того, чтобы вставлять карту оплаты каналов.
• Тюнеры с HDD. Благодаря тому, что в такие устройства можно записывать то, что идет по телевизору, а потом просматривать в любое время, вставив жесткий диск в любое устройство, которое будет способно его считывать. Однако для того, чтобы тюнер работал хорошо, нужно периодически обновлять прошивку. Это можно сделать через компьютер.
• HDTV-ресиверы. Это дорогие приемники, которые настроены на прием спутникового телевидения в повышенной четкости.

Кроме вышеописанных есть и другие типы устройств. Например, совмещенные — повышенное качество и HDD. Цена на комбинированные устройства выше, а они не всегда оправдывают себя в производительности.

Тип поляризации

Сигнал, идущий с транспондеров, как любая электромагнитная волна, имеет такой параметр, как поляризация. Её основными характеристиками выступают векторы напряжённостей электромагнитного поля: электрической и магнитной. Геометрическое расположение этих векторов обуславливает вид поляризации идущего сигнала.

Основные виды поляризации сигнала:

• линейная (вертикальная и горизонтальная);
• круговая (правая и левая).

Угол поворота конвертера – это максимальная ориентация корпуса LNB относительно собственной оси для уверенного приёма сигнала. Она важна не всегда, а только если не сходится угол линейной поляризации. При круговой поляризации она не имеет значения, а стало быть, для приёма Триколор и НТВ+ конвертер поворачивать не требуется.

Установка и подключение спутниковой антенны

Рассматривая подключение спутниковой антенны, разумно остановиться на основных правилах размещения блока дефлектора и организации электрических соединений. Пошагово сборка узла выглядит так:

• блок крепления антенны размещается строго на южной стене здания;
• рекомендуется вынести крепление с поворотным узлом так, чтобы антенну было удобно направлять и одновременно приему сигнала не мешали конструкции балкона и другие помехи;
• установка антенного блока без конвектора завершается фиксацией тарелки зажимом болтов на поворотном узле.

На втором этапе монтажа потребуется правильно собрать кабельную линию и подключиться к конвектору. Для соединения провода и соответствующих разъемов ресивера и головки антенны используются F-коннекторы. Алгоритм процесса сборки линии выглядит так:

• с коаксиального кабеля снимается слой верхней изоляции длиной 10-15 мм;
• проволочная оплетка отводится в сторону, так же поступают с фольгой экрана;
• удаляется толстая внутренняя изоляция вокруг центральной жилы;
• F-коннектор с усилием закручивается на фольгу и проволоку, опущенные на изоляцию кабеля, при этом центральная жила просовывается в соответствующее отверстие разъема;
• излишек проводника, выступающий за пределы конца коннектора, обрезается.

После такого оснащения конца кабеля его можно подсоединить к соответствующему разъему конвектора. Последний устанавливается на LNB держатели на дефлекторе. Их нужно разместить так, чтобы кабель подходил к конвектору снизу, во избежание попадания в точку соединения воды и грязи. Рекомендуется гидроизолировать область коннектора. Для этого его оборачивают изолентой и поверх обмазывают силиконом или заливают термоклеем из нагревательного пистолета.

Монтаж тарелки заканчивается креплением кабеля на LNB держатели и элементы блока дефлектора. После этого аналогичным способом монтируют коннектор на конец провода, присоединяемого к входному порту ресивера. Все, что остается — правильно подключить тарелку Триколор к телевизору через порт приставки.

Совет! Рекомендуется выбрать интерфейс, обладающий максимальным качеством передачи сигнала. Так, если у телевизора есть RCA и HDMI разъемы — для лучшей картинки и звука стоит выбрать последний.

Инструменты и материалы для работы

Для работы понадобятся:

• Дрель (перфоратор);
• Отвертка;
• Ключи гаечного вида на 8, 10, 13;
• Рожковый ключ 10;
• Пассатижи;
• Компас;
• Нож;
• Изолента;
• Термоусадочная трубка или герметик на силиконовой основе;
• Стяжки;
• Винты с головкой под ключ на 13 длиной 6 — 8 см;
• Металлические шайбы d=30-50 мм.

  Минимальный набор инструментов.

Для закрепления основы требуется подобрать крепежные элементы. На деревянную поверхность следует закреплять при помощи сантехнических «глухарей». В остальных ситуациях подойдут анкерные болты 10х100.

Кабель, используемый для соединения антенны и телевизора, должен содержать толстую медную жилу и двойную оплетку. Длина кабеля не более 100 м. Если требуется проложить больше этой длины, то дополнительно располагаются усилители сигнала.

Пропали каналы на «Триколор ТВ»: как настроить приёмник

Разберём, что делать, если каналы пропали. Как в этом случае настроить «Триколор ТВ» самостоятельно? Настройку каналов следует начинать с более простых решений, одним из которых будет обратиться на горячую линию сервисного центра, где специалист пошагово объяснит, что нужно делать. Часто такая проблема возникает после обновления. Однако самостоятельно тоже можно попробовать устранить неполадки.

Ручной поиск каналов на «Триколор ТВ»

Самое первое, что следует сделать перед тем, как настроить «Триколор ТВ» на телевизоре, – это перезагрузить приёмник. Иногда даже такая простая процедура приводит каналы в порядок. Если этого не произошло, через основное меню сбрасываем настройки до заводских.

Можно воспользоваться сбросом настроек до заводских и выполнить их заново

При наличии надписи «воспользуйтесь поиском» нужно последовать совету. Его можно выполнить как в ручном, так и в автоматическом режиме, но начать лучше со второго варианта, оставив первый на случай отсутствия результата. Для этого переходим в режим ручной настройки и вводим параметры:

• «сетевой поиск» − вкл.;
• «частота» − 12226;
• включаем нужный спутник»;
• «скорость» − 27500.

Теперь остаётся только следовать подсказкам на экране, после чего сохранить результат.

Ни в коем случае не выключайте приёмник до полного обновления – это может привести к сбою и выходу оборудования из строя

ОЧЕНЬ ВАЖНО!

Во время обновления нельзя выключать приёмник. Если подобное произойдёт, то самостоятельно исправить проблему уже не получится. В таком случае придётся нести приёмник в ближайший сервисный центр и платить за переустановку программного обеспечения.

Когда все каналы найдены, нужно сохранить информацию, нажав кнопку «Готово»

Проверка уровня сигнала, если «Триколор ТВ» не работает

В случае появления на экране надписи «нет сигнала» начинать следует с малого. Проверяем качество соединений и целостность кабеля. Если всё в порядке, возможно, сбилось положение антенны. Пробуем медленно поворачивать тарелку до тех пор, пока не появится изображение любого качества. Далее дважды нажимаем красную кнопку на ПДУ («F1» или «i»). Появится две шкалы, по которым и нужно ориентироваться (как настроить тарелку «Триколор», говорилось выше). Также можно использовать цифровой индикатор, если он есть в наличии.

Ошибка 0 на Триколор ТВ. В специальной публикации нашего портала мы подробно расскажем о том, как без труда самостоятельно решить возникшую неисправность. Также вы можете узнать, как своими силами разобраться с проблемами при возникновении ошибки 10 и ошибки 11.

Поиск каналов

Настройка каналов зависит в основном от устройства, с которым работает пользователь. Так, модуль Триколор без ресивера позволяет абонентам просматривать спутниковое телевидение абсолютно в любое время. Такое устройство заменяет дополнительное оборудование. Однако, чтобы подключить такой модуль к телевизору, последний должен иметь соответствующие разъемы. Следует отметить, что все современные модели телевизоров комплектуются таким разъемом. А вот в старых моделях он может отсутствовать. Определить наличие разъема, а также место его нахождения можно при помощи инструкции от телевизора.

Чтобы собственноручно настроить каналы при помощи модуля Триколор (не используя ресивер), необходимо выбрать и включить на телевизоре ручную настройку. Кроме того, нужно внести следующие параметры: модуляция — QAM 64, скорость передачи — 6900 ks/s. После этого нужно включить поиск.

Не стоит забывать и о том, что модуль Триколор имеет несколько весомых преимуществ:

• Позволяет разблокировать каналы;
• Защищает от попыток незаконного просмотра;
• Передает только высококачественный сигнал;
• Позволяет экономить место;
• Значительно уменьшает расход электроэнергии.

Благодаря быстрому и легкому подключению, а также вышеперечисленным преимуществам модуль Триколор становится все более популярным. Более того, с его помощью можно смотреть спутниковое ТВ без тарелки. Как такое возможно? Изначально фраза «спутниковое телевещание без тарелки» кажется абсурдной. Однако в распространенном понимании граждан нашей страны «спутниковое телевидение» означает вовсе не приём сигнала со спутника, а набор каналов, которые нет возможности принять на простую антенну.

Триколор без тарелки позволит смотреть любимые каналы, используя интернет-доступ. Фильмы и любые телепередачи в высоком качестве доступны для всех при скорости передачи сети более 10 мб/с. Получить доступ к спутниковым каналам в высоком качестве очень просто. Достаточно всего лишь соединить между собой входной порт ресивера Триколор и выходной порт домашнего роутера. После этого действия произойдёт автоматическое подключение к сети интернет.

Следует отметить, что изначально модуль Триколор установлен на такой источник вещания, как спутник. Однако он может показывать и без тарелки. Для этого при помощи пульта управления через меню установки в качестве режима вещания нужно установить «Интернет». Появится общий перечень программ, доступных для просмотра. Из списка необходимо выбрать одну и нажать нужную кнопку пульта. На протяжении всего тестового периода вещание телеканалов Триколор без тарелки будет происходить на бесплатной основе.

Подключаем и настраиваем приемник

Второй край кабеля с F-разъемом заведен внутрь помещения, теперь его можно плотно навинтить на F-коннектор ресивера. В процессе всего монтажа следует неукоснительно соблюдать правила техники безопасности, поэтому все манипуляции производятся при отключенном от сети 220V приемнике. Приемник подключается к телевизору через HDMI или RCA-кабель.

Теперь можно включить телевизор и настроить его на режим приема изображения с видеовхода, к которому подсоединен ресивер. В слот ресивера вставляется смарт-карточка.

Настройка приемника Телекарты

Приемник на захват каналов оператора «Телекарта» настраивается при помощи собственного пульта. Делается это так:

• включаете приемник, на экране телевизора показывается процесс опознавания устройства;
• если ресивер ранее не настраивался, на экране возникнет запрос на выбор профиля, выбираете «Телекарта HD» или «Телекарта Восток» и нажимаете «Ок» на пульте;
• выбираете режим сканирования и вновь нажимаете «Ок» на пульте. Ждете окончания поискового процесса. На этой стадии каналы найдены не будут, когда на экране высветится сообщение «Нет найденных программ», на пульте нажимаете «Ок»
• стрелками на пульте выбираете «DVB-S Установки», нажимаете «Ок»;
• стрелками выбираете «Установка антенны» и нажимаете «Ок»;
• установите характеристики антенны, их можно найти в справочнике абонента. В этом разделе будет показаны шкалы мощности и качества сигнала. При настройке тарелки необходимо добиться наивысшего значения по второй шкале, первая особой роли не играет.

к содержанию ^
