Двухклавишный проходной выключатель: устройство + схема подключения + советы по монтажу

Особенности подключения двухклавишного переключателя

Для монтажа двойного выключателя в любом случае потребуется трехжильный провод, даже если в электропроводке квартиры отсутствует заземляющая защитная жила PE. После покупки изделия в первую очередь следует разобрать его, для чего достаточно демонтировать клавиши прибора. Сделать это можно вручную, потянув на себя сначала одну, а затем другую переключающую пластину. Если ничего не получается – нужно взять отвертку и поддеть ее жалом клавишу сбоку. После этого необходимо снять с выключателя декоративную рамку – она либо крепится на защелках, либо прикручена винтом.

Подключение коммутирующего прибора

В результате разборки от переключателя остается корпус с боковыми креплениями и внутренним перекидным механизмом. Его включение в линию управления сводится к подаче напряжения питания на общий контакт. При замыкании каждой из клавиш фаза будет подключаться к одному из двух направлений, по которым провода разводятся на различные цепи освещения.

При отсутствии маркировки на корпусе прибора придется воспользоваться тестером или мультиметром (режим «Прозвонка»). С их помощью можно убедиться в работоспособности перекидывающихся контактов и определиться с входными и выходными клеммами.

Разобравшись с контактами выключателя, переходят к обустройству подключений, для чего потребуется трехжильный кабель ВВГнг 3х1,5 с проводами различного цвета. Все последующие операции проводятся в таком порядке:

1. К общему контакту переключателя подсоединяется фазная жила, идущая от распределительной коробки. Она может иметь изоляцию красного, коричневого или серого цвета.
2. Приступают к закреплению на контактах двух отходящих от прибора проводников.
3. Корпус устанавливается в монтажную коробку и фиксируется в ней посредством крепежных винтов.
4. На свое место монтируется сама коробка (стакан), которая крепится двумя длинными распорными винтами.

На завершающем этапе монтажных работ следует вернуть на место декоративную рамку и поставить демонтированные ранее клавиши.

Монтаж соединений в распределительной коробке

Распределительная коробка

Внутри распредкоробки важно различать следующие виды проводных жил:

• питающий (фазный) провод, подводимый от линейного автомата;
• отводящий проводник с фазой, идущий к выключателю;
• один или несколько проводов, протянутых до осветителя.

Чтобы не запутаться в схеме перекрестного выключателя, необходимо соблюдать строгую очередность обустройства соединений. Согласно общепринятым правилам в первую очередь прокладывается нулевая жила, идущая напрямую к осветителю. Последующие за этим операции проводятся в таком порядке:

1. Начать следует с подключения фазного проводника, протянутого от линейного автомата.
2. К этой же клемме подсоединяется жила, протянутая от общего фазного контакта двухклавишного перекрестного выключателя.
3. Из оставшихся свободными четырех жил две перенаправляются на люстру или бра.
4. Остальные протягиваются до двух выходных контактов коммутационного прибора.

Земля не принимается во внимание лишь в случае, когда в квартирной электросети отсутствует соответствующий провод. Если в коробке достаточно свободного места, все соединения оформляются с помощью зажимов типа «орех» или «Wago»

При отсутствии свободных пространств однотипные провода соединяются методом скрутки с последующей пайкой.

Подключение на люстре или светильнике

В квартирном светильнике, люстре или бра для подключения управляющих проводов, как правило, применяются специальные соединительные колодки. На них заводятся жилы кабеля, идущего от распределительной коробки, подключаемые согласно цветной маркировке.

На любом заводском светильнике проводящие жилы имеют цветную изоляцию, соответствующую общепринятому стандарту.

Обычно фазный провод помечается серым или красным цветом изоляции, а земляная жила – синим или голубым. Фаза подводится к центральному контакту обычной лампочки, а ноль подается на ее цоколь.

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Что такое проходной выключатель

Поверхностное изучение проблемы не позволит сделать правильный вывод. Кому-то подобные устройства кажутся излишними. Впрочем, аналогичные доводы можно привести против применения пультов дистанционного управления, других устройств для повышения уровня комфорта. Между тем, не только для удобств предназначен выключатель переходной.

Понятно, что подобные решения значительно повышают уровень безопасности. Их применяют не только на лестницах, но и в длинных коридорах

Особенно важно хорошее освещение при наличии поворотов, мебели, других препятствий на маршруте. Такое оснащение необходимо при отсутствии окон

Современные пользователи напомнят о наличии устройств, которые выполняют аналогичные функции с применением датчиков движения, звуков.

Примеры проходных двухклавишных переключателей от различных производителей.

Тщательное сравнение с проходным выключателем позволит выявить следующие недостатки:

1. Датчики движения обладают определенной диаграммой направленности, что усложняет выбор подходящего места для его закрепления.
2. Регистратор звука способен срабатывать на посторонние шумы. Чувствительность нельзя уменьшать чрезмерно для сохранения работоспособности.
3. Эти устройства чувствительны к перепадам напряжения. Некоторые ложные срабатывания происходят при возникновении эфирных (сетевых) электромагнитных помех.
4. Такие изделия стоят дороже, чем проходные выключатели.

По причине повышенной сложности они рассчитаны на меньший срок службы. Перечисленных аргументов достаточно для правильных выводов. Не умаляя значение современных решений, следует отметить действительные преимущества дешевых, надежных и долговечных проходных выключателей. Отдельно надо отметить улучшение эргономических показателей жилых помещений с помощью этих относительно простых электротехнических изделий.

Нормативные документы

Все стройматериалы и деятельность строителей регламентируется правилами и требованиями, у них есть название, а это ГОСТ и СНиП. Так же к электрике в домах и других сооружениях применяют Правила Устройства Электроустановок. В этом документе прописаны требования к электрооборудованию.

Электрика в доме должна быть подключена к напряжению, только после того как пройдёт  проверка на наличие короткого замыкания.

Если решили сделать проводку в своём доме или квартире самостоятельно, то хорошо изучите требования, которые к ней предъявляются.

Главное учтите такие детали электрической проводки, как распределительные коробки, выключатели, счётчики и розетки должны быть в зоне быстрого доступа.

Электропроводку в доме монтируют своими руками быстро, но необходимо помнить, что проводка очень капризна с точки зрения безопасности. При определённых знаниях всех норм можно придержаться. Так выключатели по ПУЭ  необходимо монтировать на уровне от 0,6 до 1,5 метров от пола.

Кабель, который должен подходить к выключателю, располагают сверху. На уровне от 0,5 до 0,8 метров от пола располагают розетки, это необходимо для безопасности в случае затопления дома. От газовой, электрической плит, труб и отопительных радиаторов розетки должны быть на расстоянии примерно 0,5 м.

Провода к розеткам всегда подходят снизу вверх, вот так проводят установку электрики в доме своими руками. В комнате на каждые шесть квадратных метров должна быть 1  розетка, исключением будет кухня, так как в ней устанавливают столько розеток, сколько нужно.

Монтаж розеток в туалете нельзя, а в ванной монтаж розеток разрешается (при наличии развязки через трансформатор). Трансформатор устанавливают вне ванной комнаты. До того как вы начнёте монтаж электропроводки необходимо составить её план, на плане необходимо разметить расположение проводки в стенах

Важно размещать провода либо по горизонтали, либо по вертикали

Проводка должна быть расположена вдали от балок перекрытий, труб. К примеру, электропроводка от балок и карнизов должна быть расположена на расстоянии от 5 до 10 см. От потолка необходимо выдержать расстояние в 15 см, от поверхности пола от 15 до 20 см. Розетки от окон и дверей должны быть на расстоянии 10 сантиметров. Скрытая или наружная электропроводка не должна прикасаться к частям конструкций выполненных из металла.

Если провода проводки идут параллельно друг другу, то расстояние между ними должно быть не менее 3-х миллиметров. А лучше всего каждый провод пометить в гофру или отдельный короб. Вот так происходит монтаж электрики в деревянном доме своими руками.

Для соединения и разводки проводов используют специальную распределительную коробку. Места соединения проводов обязательно изолируют, и не соединяйте медные провода с алюминиевыми проводами.

Если вы собрались производить установку электропроводки из медного провода, то устанавливайте ее только из медного. Болтовыми соединениями ко всем приборам  прикрепляют заземление и провода нуля.

 Если учесть все правила и нормы, то все схемы соединений можно составить своими руками.

Способы подключения

Распределение по сети маршевых выключателей зависит для чего вы будете их использовать. Первая схема самая простая в ней сможет разобраться и новичок, она подходит для установки устройств в уже построенном доме. Вторая схема используется при прокладке электросети с установкой распределительных коробок, её можно применять при замене старой проводки либо в строящемся доме.

Схема монтажа устройства с включением в 2-х точках

Есть 4 возможные положения клавиш в 2-х выключателях — в 1-м  выключатель замкнут, во 2-м разомкнут и наоборот. В примере, на изображении цепь замкнута, и освещение есть. В этой схеме применяются два проходных выключателя с одной клавишей.

Здесь подключение выполнено через распределительную коробку. Каждое устройство соединено с ней трехжильным кабелем.

Схема включения одного светильника из нескольких мест

Включение лампочки в разных точках удобно при перемещении по длинному коридору. К примеру, в 3-х этажном здании, удобно включать свет на лестнице на каждом этаже.

Эту схему монтируют через перекрестный выключатель. Так же как в вышеописанном примере, их соединяют между собой кабелем с 2-мя жилами.

Для подключения двух переключателей к распаечной коробке потребуется кабель с 3-мя жилами, для использования перекрестного — нужно приготовить два  двухжильных кабеля.

Подобным образом собирают схему включения осветительных приборов из боле чем 4-х мест. Крайние приборы в системе – проходные выключатели, а между ними устанавливают перекрестные устройства.

Схема включения нескольких ламп из разных мест

Иногда нужно включать несколько осветительных устройств из разных мест. Для сборки этой схемы нужно подготовить два 2-х клавишных проходных выключателя. Их подключают 2-мя 2-х жильными проводами.

Можно подключать через распредкоробку, но коробка потребуется большая, в нее нужно уложить 8 соединений. Первый выключатель включают в сеть 2-х и 3-х жильным проводом, а для подключения второго – потребуется два 3-х жильных кабеля.

Эта схема позволяет включать независимо 2 отдельных осветительных устройства. Их удобно устанавливать возле семейной кровати. Два проходных выключателя с 2-мя клавишами, и еще один – у двери ведущей в спальню. Это позволит включать люстру и местное освещение в любом месте.

Точек включения освещения при необходимости можно добавлять много. К примеру, если в доме есть длинный проход ведущий в несколько помещений можно собрать цепь позволяющую включать 2 отдельные лампы из 4-х мест. Вы так же можете по этим примерам собрать собственную схему подключения с использованием разных проходных выключателей.

Включение проходных выключателей в существующую в доме проводку

Иногда бывает, что нужно сделать независимое управление освещением в уже построенном доме и с уложенной электропроводкой. В этом случае выполнение электромонтажных работ усложняются, так как появляется вероятность повреждения старой проводки в стене. Обязательно купите тестер позволяющий найти кабель в стене, и проверить нет ли его в месте, где вы будете работать.

Перед началом работ не забудьте отключить электроэнергию в доме.

При монтаже один переключатель допустимо разместить на месте ранее стоящего обычного выключателя. Для установки 2-го устройства потребуется подготовить место. После этого подгадывают штробу, соединяющую два устройства. В ней укладывают 3-х жильный провод и замазывают его шпаклевкой.

Желательно сфотографировать место прокладки, чтобы впоследствии случайно не повредить кабель.

Одну жилу кабеля с 3 проводами, идущего от 2-го переключателя, присоединяют к кабелю, проложенному от распределительной коробки к 1-му выключателю. Дополнительный провод допустимо расположить в кабель-канале или использовать пустоты, имеющиеся в пластиковом плинтусе, это позволит стену не штробить.

Установку выключателей с 2-мя клавишами на два направления провести сложнее. Еще больше проводов придется добавить при монтаже 3-х выключателей. Но при желании всё это сделать возможно, используя вышеприведенные схемы подключения.

Правила выполнения монтажа в новом доме

В этом случае прокладывают проводку по дому и монтируют переключатели до начала штукатурных работ. При этом нужно учесть несколько моментов:

1. Соединение кабеля нужно производить в распределительных коробках;
2. Укладывают провод не ближе 15 см от поверхности потолка;
3. Коробки для установки выключателей и распредкоробки устанавливают на алебастр. Провод, проложенный поверх стены, укладывают в гофротрубу;
4. Крепить провод нужно дюбель-хомутами подходящего размера.

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

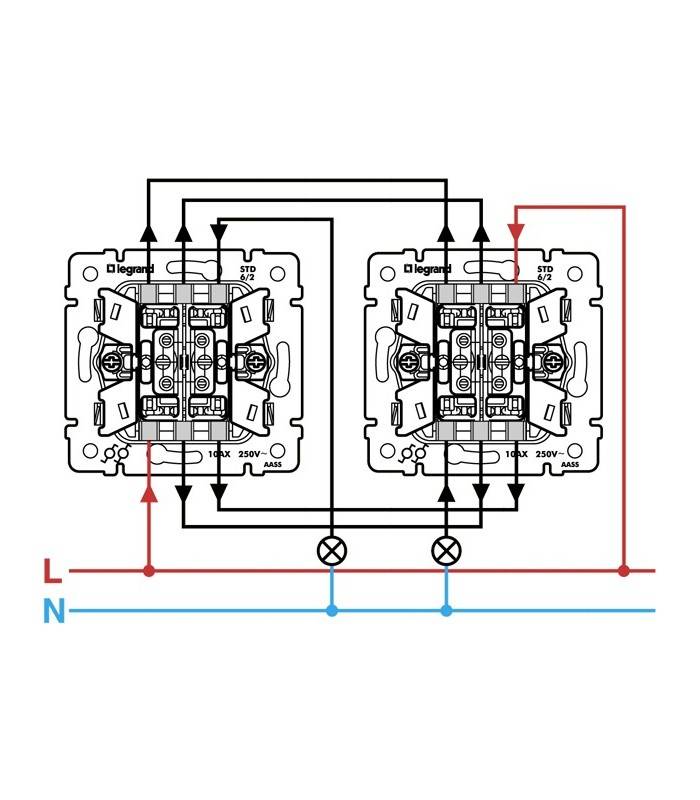

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Разбор схематики контактных групп устройства

Если взять классическую (одноклавишную) конструкцию прибора, произведённого, к примеру, фирмой ABB, и развернуть к пользователю тыльной стороной, откроется примерно следующая картина.

На плате основания присутствуют 4 пары клемм, каждая из которых отмечена соответствующими символами – в данном случае «стрелками». Техническим обозначением такого рода производитель даёт пользователю информацию о правильном подключении устройства.

Входящими «стрелками» указывается общая (перекидная) контактная группа. Исходящими «стрелками» маркируются постоянная контактная группа.

Схематично взаимодействие групп выглядит так, как на следующем рисунке:

На клеммы общей (перекидной) группы контактора приходят проводники от первого проходного выключателя, задействованного в электрической схеме. Соответственно, от клемм второй (постоянной) группы контактора выходят проводники, которые соединяются с проходным коммутатором номер два, также предусмотрительно включенным в состав схемы.

Это классическая вариация с использованием двух проходных и одного реверсивного приборов.

Устройство, призванное исполнять роль реверсивного коммутатора, фактически может использоваться в одном из двух режимов коммутации электрической цепи:

1. Прямая коммутация – аналог двух проходных приборов.
2. Перекрёстная коммутация – основное предназначение.

Конфигурация первого варианта, по сути, представлена функционалом прямого соединения с возможностью связи или разрыва.

Второй способ конфигурации (при помощи установки перемычек) переводит прибор в режим работы по схеме переключения с инверсией.

Таким образом, промежуточные переключатели выглядят функционально не просто как коммутаторы источников искусственного света, но как коммутаторы универсального действия. Этот фактор расширяет функциональность подобных устройств, делает их удобным к применению в разных вариантах монтажа.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.
