Почему может не гореть светодиодная лента

Почему еще могут перегорать светодиодные ленты

Частичные нерабочие элементы светодиодных лент Впрочем, приобретение достаточно дорогостоящей ленты – это далеко не всегда гарантия долгой работы. Поломка может случиться и с дорогим и потенциально качественным товаром. И проблема зачастую отнюдь не в использовании дешевых комплектующих или заводском браке. Нередко проблема оказывается связана с тем, что выбранная покупателем лента не соответствует по своим техническим характеристикам тем условиям, в которых будет эксплуатироваться.

Часто пользователи элементарно неправильно устанавливают светодиодную ленту. В частности, не обеспечивают ей надежную механическую защиту. В результате даже самое несущественное повреждение приводит к попаданию влаги или воды внутрь устройства, и тогда отдельные участки или целые светодиодные ленты перегорают.

Иногда причиной входа из строя ленточного светодиодного оборудования становится ошибка, допущенная при составлении схемы подключения. Поскольку основная масса светодиодных лент представляют собой цепочку, состоящую из параллельных сегментов, на концах всей цепочки ток, проходящий по всем отдельно взятым участкам, суммируется.

И в том случае, если речь идет о достаточно большом отрезке, общий ток может быть немаленьким. Это обычно приводит к тому, что дорожки ленты подвергаются перегреву, а потому очень быстро частично или полностью выходят из строя. Для предотвращения подобной проблемы необходимо осуществлять разбивку длинных участков ленты на более мелкие отрезки.

В противном случае не избежать существенных перепадов напряжения и возрастания тока на дорожках. А это в свою очередь станет причиной причинения ленте серьезных повреждения, вплоть до выхода ее из строя.Не следует эксплуатировать ленточное светодиодное оборудование в условиях, когда температура окружающей среды превышает 40°С.Необходимо не допускать попадание влаги на открытые ленты.Ни при каких обстоятельствах нельзя погружать светодиодные ленты в воду, даже частично.

Не менее важно и правильно смонтировать светодиодную ленту. Корректная установка в совокупности с правильной эксплуатацией позволят серьезно увеличить срок службы светодиодных лент

Правильное подключение параллельной светодиодной ленты

Прежде чем приступить к монтажу оборудования, настоятельно рекомендуется включить его и произвести проверку указанному цвету

К сожалению, практика показывает, что ленты из разных партий могут достаточно существенно отличаться по оттенке.При подключении особенно пристальное внимание следует уделить соблюдению полярности

Это особенно важно, если вы не хотите, чтобы светодиодная лента перестала гореть уже через пару месяцев.Если светодиодное оборудование монтируется на металлическую или другую токопроводящую поверхность, ее необходимо изолировать. Если этого не сделать, произойдет короткое замыкание, что может привести к самым трагичным последствиям

Светодиодные ленты часто перегорают, потому что пользователи подключают их напрямую в бытовым блокам питания переменного тока, что совершенно недопустимо. Светодиодная лента рассчитана на работу только от постоянного тока 12 вольт или 24 вольта.

Обычно напряжение указано на всей длине ленты. Для преобразования напряжения необходим импульсный блок питания. Данное устройство отвечает за преобразование сетевого напряжения переменного тока 220 в. в постоянный ток необходимой величины. Правильно рассчитать ток поможет онлайн калькулятор.

Важно правильно выбрать блок питания по мощности в Вт в зависимости от длины ленты Светодиодные ленты в последние годы очень часто используются для украшения как интерьера, так и экстерьера зданий. И каждый потребитель, делающий выбор в пользу данного оборудования, заинтересован в том, чтобы оно прослужило, не доставляя проблем, максимально длительное время

Это вполне возможно, главное приобретать продукцию только надежного производителя и не допускать ошибок при установке и эксплуатации оборудования.

Принцип работы

Светодиоды предъявляют повышенные требования к качеству электрического питания. В схеме диодного освещения присутствует специальное устройство — драйвер (или технически более правильно — блок питания). Благодаря ему происходит стабилизация выходного тока вне зависимости от уровня нагрузки и в соответствии с допустимой мощностью на выходе.

Блок питания может быть импульсным или трансформаторным. Последний включает в себя понижающий трансформатор (с 220 В до 12 или 24 В) или автотрансформатор. В основе импульсного блока питания находится инверторная система, согласно которой происходит выпрямление входного напряжения.

В составе ленты имеются следующие элементы:

токоограничивающие резисторы;
гибкая печатная плата;
обработанное клеем основание.

Структура 12-вольтной модели включает секции с 3 диодами и резисторами. Количество диодов в секции объясняется потребностями в энергии: для электропитания одного диода требуется чуть более 3 В, что в сумме дает 10 В. Оставшиеся 2 В от 12 погашаются резистором, задающим нужный ток.

В разных моделях используется такое количество диодов:

30 штук (на погонный метр);
60 штук;
120 штук.

Также ленты классифицируют по разновидности световых диодов:

2835;
3528;
5050;
5630.

Выше перечислены только наиболее популярные модели. При желании можно подобрать и другие типы ламп.

Импульсные блоки (наиболее востребованные) бывают таких типов:

На базе автогенератора (другое название — блокинг-генератор). Это самые недорогие модели. Отличаются небольшой мощностью (до 25 Вт).
На ШИМ-контроллере с установленным силовым ключом. Относятся к средней ценовой категории. Мощность — от малой до средней (30-50 Вт).
На ШИМ-контроллере с наружным силовым ключом (или несколькими ключами). Также такие модели называют полумостовыми. Это самые дорогостоящие и мощные блоки. При этом импульсные блоки этого типа являются наиболее стабильными и надежными в эксплуатации.

Это интересно: Вред бактерицидного облучателя — разбираемся в сути

Как починить светодиодную ленту

Если один из чипов перегорел, его можно заменить и полностью восстановить работу подсветки. Когда речь идет о поломке СОВ-пластины, ремонт не поможет. Для начала делают проверку тестером, затем выпаивают повреждённый диод, соединяя цепь без него или с другим элементом. В большинстве изделий печатная плата изготовлена из алюминия для эффективного отвода тепла на радиатор.

Строение LED-ленты.

Подложку для отвода тепла с обратной стороны чипа припаивают к токоотводящей дорожке. В процессе демонтажа её придётся отпаять. В пластиковых печатных платах тоже присутствуют такие дорожки. Опираясь на материал, необходимо подобрать правильный метод пайки. Для работы понадобятся:

лезвие;
тестер;
держатель;
пинцет;

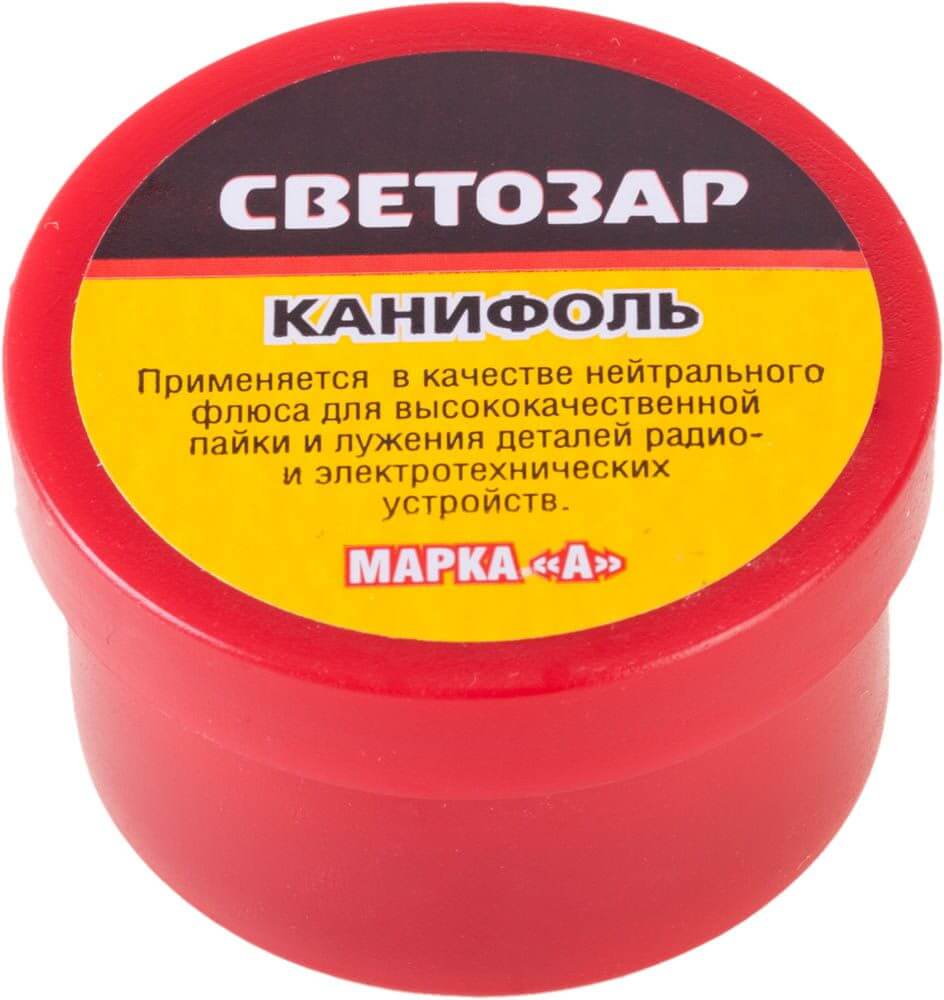

флюс;
паяльник (рекомендуется, чтобы его жалобы было тонким). Для стандартного паяльника жало придётся сделать самостоятельно. Для этого подойдет медная проволока.

Чтобы снять алюминиевую плату, корпус отделяется от нее. Можно использовать нож. К основанию плата обычно припаяна двумя проводами, их нужно отпаять. Для удобства ленту можно зафиксировать в держателе. На следующем этапе тестером проверяется каждая дорожка. Перегоревший диод бывает виден невооружённым глазом, но не всегда.

Перегоревший диод.

Следует осмотреть качество пайки. Если на производстве допустили брак, это повлияет на срок службы диодов. Когда сгоревший чип определен, нужно взять паяльник и пинцет. Горелка должна находиться с другой стороны платы. Когда пайка размягчится, диод снимается пинцетом. Новый чип необходимо успеть закрепить до того, как основание из алюминия остынет.

Ремонт

Когда причина неполадок установлена, отремонтировать LED-ленту легко своими руками. Для этого потребуются только базовые познания из школьного курса физики, некоторая сноровка и умение обращаться с паяльником.

Не горят лампочки

Если проблема кроется в шнуре блока или сломанных и оборванных проводах, их придется заменить. Когда питание отсутствует по причине загрязнения контактов вследствие окисления клемм или иных причин, прочитают контактные площадки спиртовым раствором. В случае плохой пайки контактов гибкой платы потребуется взять в руки паяльник и все исправить самостоятельно.

Если бракованным оказался первый (один или несколько) сегмент LED-ленты, перегоревший участок нужно срезать, а на остальную часть подавать питание. Отрезать перегоревшие сегменты следует по специальной разметке на лицевой стороне гибкой печатной платы.

Мерцание лампы

Если проблема в номинале блока, подключают прибор к исправному, обладающему требуемой мощностью. Лучше, когда блок имеет запас мощности 20%. Поврежденные провода также требуют замены.

Если на одном или нескольких участках свет загорается и гаснет, их необходимо вырезать, а остальные части полотна соединить и подать питание. Когда повреждены резисторы в каких-либо сегментах, порядок действий аналогичен.

Износ SMD-светодиодов – процесс естественный и необратимый. При таких обстоятельствах все оборудование приходит в негодность.

Неполное горение

Если не светится только часть, вышли из строя некоторые сегменты. Проблема либо в токопроводящих дорожках, либо в пайке. Решение аналогично описанному выше: выявить нерабочие участки, последовательно подавая питание, и удалить их, а остальные сегменты состыковать и подключить.

Окисление контакта на коннекторах

Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.

Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.

То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:

для участка в 5м и мощностью 75Вт – 6,5А

для лент мощность 30Вт на метр – 12,5А

Такое же может произойти из-за недостаточного пятна соприкосновения контактных площадок, что не редко наблюдается в подобных соединителях.

1 of 2

Поэтому рекомендуется тщательно подходить к выбору коннекторов. Какие виды из них наиболее распространены и как выбрать лучший, можно ознакомиться в статье “3 вида коннекторов для соединения светодиодной ленты”.

Блок питания

Если такие дефекты возникают не сразу после подключения, а через несколько минут или секунд, возможно неправильно подобран блок питания. Ему элементарно не хватает мощности и начинается падение напряжения.

По правилам, при выборе источника питания необходимо покупать его с запасом мощности минимум в 30%.

Обычно, как происходит — в магазине ленту вам подключают и все светится нормально, и только дома через некоторое время, после нагрева микросхем и других элементов, начинаются проблемы. Почему такое случается?

Да потому что многие китайские блоки питания не соответствуют своим паспортным данным. На табличке написано, что он 200Вт, а по факту не выдает и 150Вт!

При включении через такой блок на полную мощность, лента может «вспыхнуть» и тут же погаснуть. Так как блок питания уходит в защиту от перегрузки.

Совет здесь один – покупать фирменные проверенные источники питания, либо выбирать китайские с двойным запасом.

Когда у вас протяженная подсветка длиной 15-20 метров и более, старайтесь монтировать ее лентой одной марки. Иначе в RGB варианте при разноцветном моргании, какой-то из участков будет отставать или вообще пропускать отдельные цвета.

Также такое возможно при подключении лент от разных блоков питания. За счет разницы на них выходного напряжения, отрезок подсоединенный к блоку с одним Uвых., может чуть позже менять цвета RGB, чем другой, или грубо говоря отставать.

Еще распространенной причиной мерцания светодиодной ленты, даже в выключенном состоянии является ситуация, когда блок питания подключают через комнатный выключатель света с подсветкой.

Общеизвестно, что подсветка выключателя заставляет светиться светодиодные лампочки. То же самое относится и к светодиодной ленте.

Так что подключайте блок напрямую через автомат в эл.щитке, либо через выключатели, но без подсветки.

Ну и конечно не нужно забывать про сроки эксплуатации. При длительной исправной работе в течение нескольких лет, в блоках могут элементарно высохнуть конденсаторы стабилизации и потерять свою изначальную емкость.

Либо они просто выйдут из строя. Иногда это можно определить даже визуально по вздутию бочонка.

Также слабое, тусклое свечение ленты по истечении длительного периода времени происходит от естественной деградации кристаллов в светодиодах.

И процесс этот ускоряется при отсутствии нормального охлаждения в виде алюминиевого профиля.

Даже дорогие и качественные экземпляры будут перегреваться, если вы их приклеите на деревянное или пластиковое основание.

Как устроена светодиодная лента

Прежде чем приступать к самостоятельной диагностике осветительного прибора, важно изучить устройство и принцип действия. Стандартная длина ленты насчитывает 5 м

На тыльную сторону наносится клей, спрятанный под защитной пленкой, к фронтальной крепятся светодиоды. В процессе монтажа защитная пленка легко отделяется от изделия, после чего оно закрепляется на нужной поверхности. Основание гибкой ленты выполнено из диэлектрических материалов, обеспечивающих безопасность устройства и возможность установки в любой части дома.

Лампы накаливания и ртутные изделия перед выходом на полную мощность после включения нагреваются в течение нескольких секунд. Принцип работы светодиодов построен на свечении за счет проходящего тока, поэтому устройства, во-первых, сразу после включения работают на полной яркости и, во-вторых, в процессе работы не нагреваются. Последнее повышает общую безопасность эксплуатации.

Есть один важный нюанс. При последовательном подключении полупроводников в случае выхода из строя одного элемента перестает работать вся цепь. Именно поэтому в качественных лентах диоды группируют по 6-12 штук, соединяя созданные группы параллельно. В таком случае при перегорании элемента наблюдается картина, когда не горит отдельный, небольшой участок.

Для удобства на изделие наносят пунктирные линии, указывающие на места, где его можно разрезать (параллельные соединения). Причем достаточно вооружиться обычными ножницами или канцелярским ножом.

Если перестала работать одноцветная LED-лента

Наибольшим потребительским спросом пользуются ленты одного цвета свечения с питанием от источника постоянного тока 12 В. Неисправности, с которыми приходится сталкиваться при их эксплуатации, можно разделить на 4 группы:

Не включается.
Светит, но тускло.
Мерцает.
Один из вышеперечисленных симптомов проявляется на отдельном участке ленты.

1) Если светодиодная лента не горит сразу после сборки всей системы, то необходимо убедиться в целостности электрической цепи. Для этого сначала проверяют, соблюдена ли полярность подключения: красный провод с выхода блока питания (БП) должен идти на «+», а чёрный на «–» ленты. Если всё правильно, то при включенном БП нужно слегка продёрнуть все соединительные провода и ещё раз убедиться в надёжности контакта в местах пайки

При наличии коннекторов им стоит уделить особое внимание. Отсутствие надёжного контакта под защёлкой коннектора – частая причина того, что светодиоды не светятся сразу после включения

Вторым шагом на пути поиска неисправности должна стать проверка работоспособности блока питания. С помощью мультиметра (вольтметра) на его выходных клеммах проверяют наличие постоянного напряжения +12 В. Если показания измерительного прибора более чем на 10% отличаются от 12 В, то, вероятнее всего, неисправен БП. При отсутствии под рукой вольтметра проверить напряжение на выходе БП можно с помощью автомобильной лампочки.

Редко, но все-таки случается, что с поломкой БП перегорает и светодиодная лента. Поэтому быть уверенным, что она засветится с новым БП, нельзя. Но можно сделать диагностику: взять батарейку на 9 или 12 вольт и ненадолго подключить её к ленте, соблюдая полярность. Светодиоды должны вспыхнуть, хотя и не на полную яркость.

2) Тусклое свечение светодиодов может проявляться по одной из двух причин:

Напряжение на выходе БП меньше 10 В, в результате чего светодиодная лента не горит в полную мощность.
Потеря яркости светодиода, вызванная перегревом излучающего кристалла. В свою очередь, перегрев кристалла может быть вызван нарушением условий эксплуатации (отсутствие радиатора или завышенное напряжение питания), низким качеством установленных светодиодов.

3) Причиной того, что LED-лента то горит, то не горит по всей длине, является плохой контакт в цепи питания.

4) Любую ленту можно условно разделить на участки из трёх светодиодов и резистора, включённых последовательно и работающих от +12 В. Все участки между собой подключены параллельно, то есть электрически не зависят друг от друга. Отсюда следует, что неисправность на одном участке (выход из строя светодиода, резистора, нарушение контакта, микротрещина на печатном проводнике) не повлияет на работу остальной части LED-ленты. Светиться перестанут только 3 светодиода.

В последнее время в продаже появились LED-ленты и LED-линейки, подключаемые напрямую к сети 220 В. В них примитивный источник питания запаян на одном из концов. Надёжность такой сборки низкая. Поэтому если светодиодная лента на 220 вольт не горит после очередного включения, то её ремонт вряд ли возможен.

Ремонт

Прежде всего нужно ответить на вопрос: почему не работает лента? Для выполнения диагностических работ в домашних условиях, а также для ремонта понадобятся следующие материалы и инструменты:

мультиметр;
отвертка-индикатор;
маленький фрагмент исправной диодной ленты с присоединенными к ней проводниками;
паяльник, пассивный флюс, припой;
коннекторы.

Все описываемые далее способы ремонта и диагностики электрических цепочек и схем включают применение двух правил:

Проверка целостности всех составляющих лампы.
Тестирование напряжения.
