Подключение комнатного термостата
Комнатный термостат — удобное и полезное устройство, позволяющее регулировать температуру воздуха, а не теплоносителя в отопительной системе. Датчик, установленный по умолчанию, следит за температурой ОВ на выходе.
Это не дает корректной картины состояния микроклимата в помещении. Например, при повышении внешней температуры в комнате становится жарко.
Но датчик не может этого отследить, а температура ОВ находится в заданных режимом рамках, поэтому с точки зрения системы все идет нормально, в соответствии с настройками котла.
Если используется комнатный термостат, горелка будет отключаться гораздо раньше, что улучшит микроклимат в комнате и значительно сократит расход газа.
Для подключения комнатного термостата надо установить собственный элемент котла на максимальную температуру.
Он будет работать только в качестве ограничителя при перегреве. Внешний узел подключается одним концом к блоку автоматики, а другим — к термостату котла. По умолчанию между контактами установлена перемычка, которую надо снять и присоединить термостат.
ВАЖНО!
Необходимо использовать соответствующие марки, например — CEWAL RQ10. Установка термостата возможна только на котлах с маркировкой N (с блоком автоматики SIT 820 NOVA).

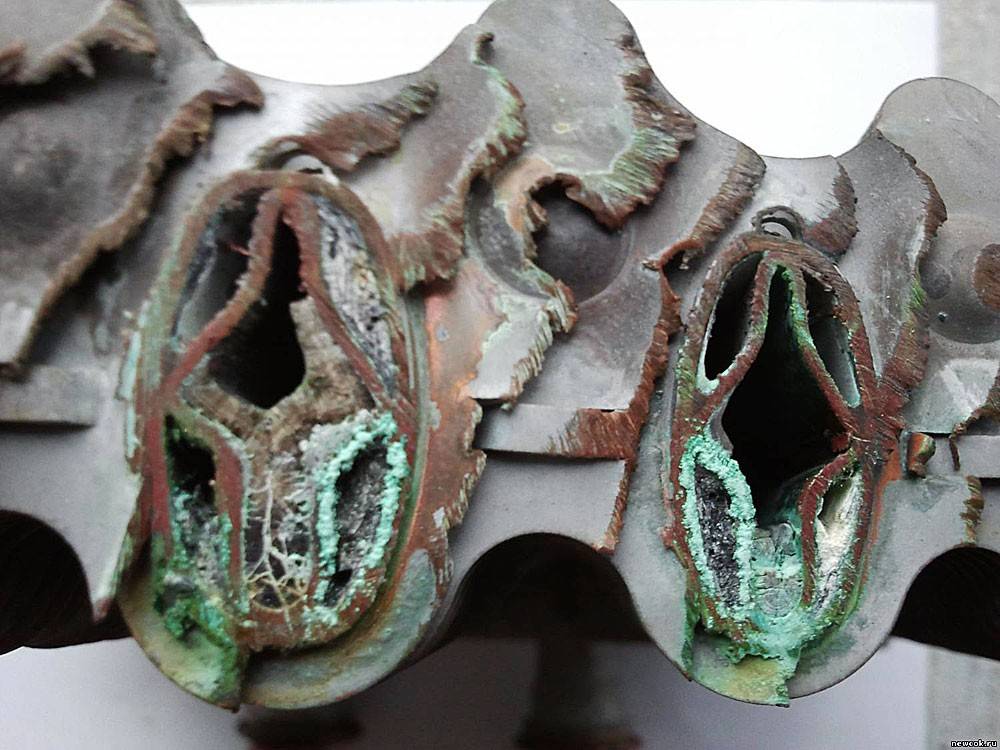

Отложение накипи внутри теплообменника
Теплообменник может быть забит не только продуктами горения, но и накипью, известкового налета, который образуется с каждой порцией воды, поступающей в котел. Накипь образуется в результате нагрева жесткой воды.
Внутри теплообменника твердые отложения солей превращаются в своеобразный изолятор, снижающий теплоотдачу от нагрева. Чем больше слой накипи в теплообменнике, тем хуже будет теплоотдача от огня к воде, т.к. тепло не сможет пробиться через толстый слой твердых отложений. Это в значительной степени влияет на снижение энергоэффективности всей системы и котел перестает набирать нужную температуру.
Для устранения накипи, теплообменник необходимо снять и произвести очистку от накипи с использованием специальной кислоты. В качестве профилактических действий рекомендуется поддерживать рабочую температуру в котле.
К числу народных методов удаления накипи относится применение обыкновенного столового уксуса (3-10% раствора уксусной кислоты). Столовый уксус заливают в равных долях с водой, раствор оставляют для взаимодействия с накипью на всю ночь. Также применяют методы катионирования и обратного осмоса.
Основные причины проблем с газовым котлом
Приступать к ремонту оборудования можно только после того, как будет точно определена причина неисправности. Затем можно определить, возможно устранить ее самостоятельно или придется вызывать мастера.
Внешние причины неполадки котла
Причины затухания горелки котла могут быть вызваны внешними факторами:
- ухудшение естественной тяги дымохода или ее опрокидывание;
- понижение давления газа в магистрали;
- неисправности счетчика газа;
- засорение газового фильтра;
- отключение электроэнергии;
- недостаток приточного воздуха;
- сквозняк в доме, создающий кратковременный переизбыток приточного воздуха;
- неполадки системы отопления.
Очень редко резкие порывы ветра могут опрокинуть тягу в вертикальных наружных дымоходах или вытяжных шахтах, устроенных в толще стены, из-за чего газовый котел может тухнуть.
Неполадки внутри котла
Современные газовые котлы оборудованы минимальным комплектом автоматики безопасности, перекрывающим подачу газа по таким признакам:
- Падение давления газа в магистрали.
- Недостаточная тяга, создаваемая дымоходом.
- Затухание горелки от внешнего воздействия.
Расширенный комплект автоматики позволяет контролировать температуру теплоносителя, регулировать интенсивность горения и так далее. Чем сложнее устройство, тем больше в нем элементов, подверженных неисправностям. Из-за них блокируется подача топлива и следует искать причину, по которой не зажигается газовый котел.
Приведем перечень возможных неисправностей:
- Горелка поджигается, но через несколько секунд гаснет. Причиной может быть загрязнение сажей фотоэлемента датчика контроля пламени. Надо очистить элемент и повторить попытку розжига.
- Выход из строя датчика тяги блокирует поступление газа в горелку. Можно попытаться очистить датчик, если это не поможет, то заменить его.
- Вышедшая из строя термопара, управляющая клапаном безопасности, не даст горелке работать при отпущенном регулировочном колесе при розжиге. Неисправный элемент надо заменить.
- Подача газа также блокируется при неисправном датчике давления теплоносителя. Как временное решение, его контакты можно включить напрямую, но впоследствии поставить новый элемент.
- «Мертвый» дисплей может свидетельствовать о том, что сгорел предохранитель контроллера, поможет его замена. Такой же эффект бывает при неверной фазировке электрической сети, это лечится просто: нужно вилку вытащить из розетки и вставить обратно, перевернув ее.
Определить, по какой причине котел тухнет и где следует искать неисправность, поможет паспорт на изделие или инструкция по эксплуатации. В них расшифрованы коды ошибок, появляющиеся на дисплее отопительной установки при каждом случае некорректной работы.
Как устроен и как работает котел Лемакс
Местом расположений предприятий фирмы Лемакс выступает российский город Таганрог. Поставка основных комплектующих для собираемого на собственных мощностях котельного оборудования осуществляется как западными, так и отечественными партнерами. Изготовлением теплообменника и корпуса в основном занимаются российские предприятия, ну а блоки управления, автоматика и горелки поступают из-за рубежа.
Котлы данного типа могут оснащаться как открытыми, так и закрытыми камерами сгорания. На корпусе агрегатов всегда имеются регуляторы давления и температуры. Включить котел Лемакс, как правило, можно не только от сети: некоторые модели вообще не зависят от электрической энергии. Как гласит техника безопасности, прибор фирмы Лемакс всегда должен коммутироваться с дымоходом. Для установки оборудования подходят только помещения с хорошей вентиляцией.
Характерными особенностями таганрогских приборов выступает простота процедуры, как зажечь котел Лемакс. Вне зависимости от того, сколько контуров обслуживает это оборудование, и какой именно материал был использован для его изготовления, коммутация его с электросетью обычно не вызывает особых сложностей. Обязательным условием является использование в схеме, как включить газовый котел лемакс, стабилизатора напряжения (любой скачок может спровоцировать поломку аппарата).
Котел Лемакс состоит из следующих узлов:
- Газовой горелки.
- Клапана.
- Платы управления.
- Расширительной емкости.
- Циркуляционного насоса.
Работает оборудование данного типа в основном на газу, где за счет действующей горелки происходит нагревание теплообменника. В составе конструкции имеется также змеевик, предназначенный для подачи горячей воды. Для циркуляции теплоносителя в контуре может применяться как естественный, так и принудительный способ.
Слишком сильная тяга в дымоходе
Повышенная тяга возникает в высоких утепленных дымоходах с хорошей приточной вентиляцией. Оптимальная кратность воздухообмена в котельной равна трем, т.е. в течение часа воздух сменяется три раза. При повышенной тяге воздух в котельной меняется до 10-15 раз. В этом случае пламя не горит, а буквально сдувается с порывом воздуха. Таким образом, котел не прогревает теплоноситель до нужной температуры.
Отрегулировать тягу можно за счет использования заслонки, однако далеко не все старые модели напольных котлов имеют заслонки в дымоходе для регуляции тяги, чего не скажешь о современных устройствах. Производители постоянно модернизируют котлы, и новые модели имеют встроенные регуляторы тяги
Несмотря на то, что данная причина является менее распространенной, специалисты все же рекомендуют при выборе оборудования обратить внимание на наличие опции для регулировки тяги
Типы датчиков тяги
Устройство реле различают по принципу функционирования камеры сгорания. Выделяют 2 вида конструкции: открытого и закрытого типа. В газовом котле с открытым видом камеры сгорания работает датчик тяги. Устанавливают его в дымоуловитель. Подача газа прекращается, если биметалл превысил норму расширения, разрывая контакт в цепи. Клапан реагирует на сигнал и перекрывает движение к запальнику.
Котлы с открытым типом камеры сгорания представляют опасность в виде обратной тяги. Она возникает если:
- дымоход забит мусором и сором;
- дует сильный порывистый ветер, который задувает систему.
В этом случае угарный дым втягивается из дымохода в комнату. На такие случаи датчик тяги не рассчитан, поэтому специалисты дополнительно советую устанавливать датчик загазованности. Это предотвратит возникновение несчастных случаев.
В газовых котлах с закрытым типом камеры сгорания устанавливают пневмореле. Его работа заключается в контроле вентилятора, который создает принудительную тягу и способствует втягиванию продуктов горения в дымоход и вывод их на улицу.
Выделяют проводные и беспроводные датчики. Первые сигнализаторы требуют дополнительного монтажа к проводным соединениям. Беспроводные реле работают от радиосигнала. Такие датчики устанавливают в случаях, если контроль за работой прибора осуществляют из другого помещения.
Беспроводной сигнализатор состоит из 2 блоков. Первый устанавливают возле котла и подключают к его клеммам, а второй – в комнату, из которой производят управление оборудованием. Эти блоки связаны радиосигналом. Контроллер оснащен клавиатурой и дисплеем для удобства работы.
По осуществляемым функциям термостаты разделяют на простые и программируемые. Первые реле выполняют только одну задачу: отслеживать заданную температуру. Программируемые сигнализаторы могут выполнять функции, необходимые для анализа работы котла дистанционно:
- настройка температурного режима для работы в дневное и ночное время;
- программирование прибора по дням недели;
- отслеживание влажности в помещении (в этом случае устройство дополнительно снабжают гидростатом);
- поддержание заданного параметра влажности.
Разновидность датчика тяги зависит от принципа работы газового котла

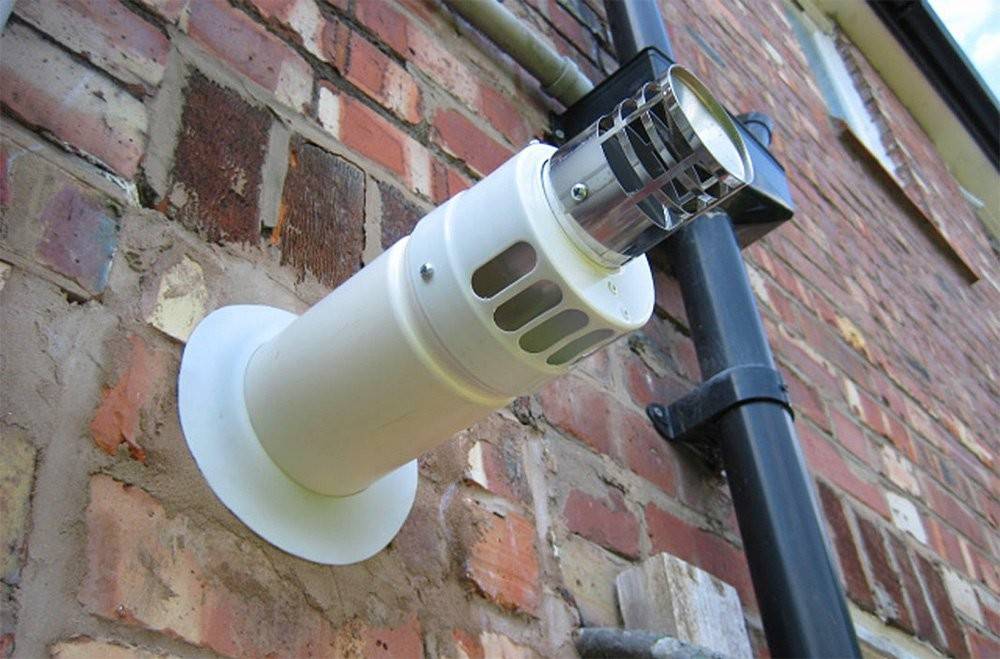

Неправильное расположение дымохода способствует задуванию ветра и затуханию горелки. Чтобы подобные случаи не возникали, специалисты советуют дополнительно устанавливать стабилизатор.
Как отличить норму от проблемы?
Если ваш котел работая, время от времени ненадолго отключается – это нормальное явление, так срабатывает автоматическая система, оберегающая оборудование от перегрева, а вас от чрезмерной переплаты за счета по услугам ЖКХ. Теплообменник нагревается периодически, подогревая воду до установленной температуры.
Но в случае, когда котел, работая несколько минут, сразу же отключается, так и не выполнив свою прямую задачу по нагреву, это указывает на неисправность. Это называется коротким циклом, который опасен не только недостаточным обогревом помещения, но и большими счетами по оплате за газ, а в долгосрочной перспективе данная неисправность приведет к серьезному повреждению котла, в результате которого потребуется дорогостоящий ремонт или даже его полная замена.
Вот почему важно принимать соответствующие меры, как только вы заметите, что котел начал работать в режиме короткого цикла
Что такое режим короткого цикла?
Когда ваша система отопления не нуждается во включении, нагретая вода в теплообменнике будет естественным образом охлаждаться, поскольку тепло выходит через дымоход и вокруг самого корпуса котла.
Котел имеет свой собственный внутренний термостат. Когда котел коротко циклирует, этот внутренний термостат обнаруживает, что вода в теплообменнике охлаждается, и, хотя температура в вашем доме не упала, запускает котел, чтобы снова нагреть воду. Теплообменнику не требуется много времени, чтобы снова нагреть это небольшое количество воды до температуры термостата, поэтому котел быстро выключается снова.
Если котел горит каждые несколько минут, он использует газ, но не нагревает ваш дом. Это расходует топливо, которое увеличит ваши счета за отопление и выбросы углекислого газа, что, в свою очередь, может привести к повреждению теплообменника, так как он перегружен работой.
Если теплообменник приходит в неисправность, он обычно стоит более тридцати тысяч рублей (в зависимости от модели котла) без учета затрат на рабочую силу инженера по газобезопасности. Поэтому гораздо целесообразней принять соответствующие меры до возникновения крупной поломки в момент, когда замена неисправной детали не станет дорогостоящим и трудоемким процессом.
Котел с электронным управлением
Линейка котлов Лемакс, которые подключаются к сети 220В, активно расширяется и сейчас включает настенные двухконтурные модели Prime, а также напольные Clever и Wise.
В отличие от импортных конкурентов, платы управления которых часто перегорают из-за перепадов в электросети, эти аппараты рассчитаны на работу в условиях российских сетей.
Настенные котлы, как правило, имеют встроенный циркуляционный насос, расширительный бак и значительно больше систем контроля и защиты
Однако, и такие модели иногда могут выйти из строя.
Для обеспечения безопасности, основные системы защиты по-прежнему механические:
- термопара контролирует горение и перекрывает газ, если горелка потухла – ошибка Е1;
- датчик тяги даёт сигнал на отключение, если продукты горения не отводятся – ошибка Е3;
- мембранный газовый клапан перекроет подачу топлива, если его давление упадёт ниже критического, либо газ отключат в сети – ошибка Е1;
- термостат перегрева контролирует температуру контура отопления, при перегреве отключает котел с ошибкой Е2.
Все эти системы устроены так же, как в котлах с механическим управлением, а их расположение зависит от модели. Поэтому повторно описывать проверку и ремонт каждого узла не будем, а найти их в своём котле вам поможет инструкция к нему.
Кроме того, котел с электронным управлением не запускается, если обнаружит неисправность любой своей платы или датчика, либо их неудовлетворительные показания – например, низкое давление воды или напряжение питания менее 170В.
Чтобы не пришлось перебирать весь котел, на расположение неисправности укажет код ошибки и его расшифровка в инструкции.
Для настройки и ремонта электронных элементов управления лучше обратитесь к специалисту, он может перепаять, перепрошить или заменить плату
Если котел вообще никак не реагирует на попытку включения, даже экран не загорается, вероятнее всего – проблема с электроснабжением. Как ни банально, проверьте, включена ли вилка в розетку, поднят ли автомат, есть ли вообще свет в доме.
Штекер из розетки мог выдернуть ребенок, а автомат мог отключиться от перепада напряжения, так что не пренебрегайте этим советом.
Если с электропитанием всё в норме, а дисплей котла не загорается, вызывайте сервисную службу для диагностики и ремонта или замены элементов электронного управления.
Не разжигается энергонезависимый котел
Большинство владельцев газового котла Лемакс выбирают устройство с механическим управлением, не зависящее от электроэнергии. Такой выбор оправдан, поскольку не только позволяет сохранить отопление при отключении света, но и значительно уменьшает количество потенциальных поломок и стоимость комплектующих.
Пожалуй, единственное слабое место таких котлов – система розжига, отвечающая за корректный и безопасный пуск аппарата.
Среди причин отказа в старте котла есть как внешние – отсутствие тяги в дымоходе, недостаточная приточная вентиляция, неполадки газоснабжения, так и внутренние поломки котла. Подробнее каждый вариант разберём далее.
Причина #1 – слабая тяга
В энергонезависимых котлах продукты горения поднимаются по дымоходу естественным путем, за счет разности температуры и давления. Эти аппараты требовательны к качеству, чистоте и правильной конструкции дымохода.
Существует несколько способов проверки наличия тяги:
Если тяга нормальная, следует искать причину неполадок дальше, например, в подключении датчика тяги.
Отсутствие тяги может быть вызвано разными причинами, от которых зависят способы решения данной проблемы.
Во-первых, дымоход со временем засоряется – копотью, мусором и т. д. Его нужно регулярно чистить, лучше всего – осенью, перед тем как включить после простоя газовый котёл Лемакс, не забывайте, что в очистке нуждается не только вертикальная часть трубы, но и её колено, выходящее из котла.
Во-вторых, труба для отвода газов должна соответствовать требованиям котла по диаметру и высоте. Кроме того, на верхушке должен быть дефлектор, защищающий от задувания, а частично, и от засоров.
В-третьих, если часть дымохода вне отапливаемого помещения недостаточно утеплена, в ней формируется холодная воздушная пробка, препятствующая отводу продуктов горения.
И наконец, тяге может препятствовать засорение копотью горелки и теплообменника внутри котла. Однако, их чистку самостоятельно можно провести только поверхностно, щеткой. Для полноценной очистки, с отключением и промывкой этих узлов мыльным раствором советуем воспользоваться нашей инструкцией.

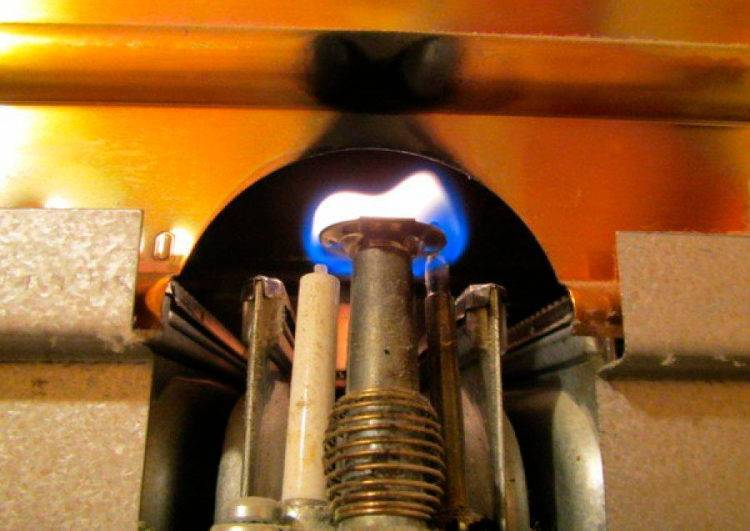

Причина #2 – не отрегулирована подача газа
Довольно часто владельцы жалуются, что при попытке запуска котел Лемакс разгорается, но тут же полностью выключается. Чаще всего проблема именно в настройке подачи газа на запальник.
Если она минимальна, то при включении пилотная горелка сначала разгорается, а затем её пламя сбивается, задувается включившейся основной горелкой. Срабатывает защита, и котел полностью перекрывает подачу газа.
Другой вариант возможен, когда пламя и на пилотной, и на основной горелке выставлено на минимум. В таком случае фитиль загорается, но не достаёт до потока газа от основной горелки, не может её разжечь. Если рискнуть и подождать, котёл может разгореться с задержкой и хлопком, когда газ немного накопится в топочной, либо автоматика всё отключит раньше, во избежание взрыва.
При слишком активном горении запальника или чрезмерной тяге пламя от него может отрываться, не попадать на датчик термопары и основную горелку, что также делает запуск котла невозможным.
Котлы Лемакс комплектуются преимущественно итальянской автоматикой 630 Euro SIT или 710 MiniSIT, реже – 820 NOVA SIT. На всех этих агрегатах подача газа на горелки регулируется одинаково. Не спешите крутить винты на левой грани автомата, которые не прикрыты крышкой. Несмотря на доступность, они предназначены только для профессионалов – это штуцеры измерения давления газа.
Для начала снимите крышку блока, открутив один винт на его верхней грани. Под ней вы увидите всего 2 винта, которые можно крутить обычной плоской отверткой, побольше и поменьше – именно они и отвечают за регулировку пламени горелок.
Меньший винт расположен в дальнем левом углу верхней панели, он регулирует подачу газа на запальник. Закручивая его, вы уменьшаете пламя, вплоть до перекрывания газа. Чтобы пилотная горелка работала активнее, плавно поворачивайте этот винт против часовой стрелки до желаемого результата, но не больше 2 оборотов от полностью затянутого положения.
Больший винт отвечает за регулировку минимального пламени основной горелки, его уменьшение поможет повысить экономичность котла. Однако, не перестарайтесь: при розжиге горелка должна включаться сразу вся, а не постепенно, и без хлопка – иначе это небезопасно.
На боковой панели, возле подключения газового шланга, есть винт регулировки максимального расхода газа, но его самому лучше не трогать, при необходимости попросите настроить специалиста на ближайшем техобслуживании.
