Нормативы на давление воды в водопроводе в квартире, способы его измерения и нормализации

Как понять, кто виноват в плохом напоре?

Возможны следующие причины недостаточного напора в водопроводной системе:

  • засор внутри смесителей, а также в водных фильтрах;
  • выход из строя смесителей;
  • обрастание труб изнутри налетом;
  • поломка фильтрующего элемента внутри газовой колонки, если она используется в квартире.

В указанных случаях за плохой напор в трубопроводе отвечает сам жилец, поскольку снижение давления было вызвано поломкой или засорением устройств, которые находятся в пределах его собственной квартиры.

Это имущество будет считаться личным. Жильцу придется самостоятельно провести чистку фильтров и смесителей или полностью заменить их.

Также ему придется своими силами и средствами заменить отдельные трубопроводные участки в квартире, если они сильно пострадали от извести. Также при поломке фильтрующего элемента в газовой колонке жильцу придется своими средствами отремонтировать устройство.

Рекомендуется предварительно проверить в жилище все смесители с фильтрами. При необходимости можно аккуратно простучать трубы молотком, чтобы избавиться от излишков извести внутри них. Также при наличии газовой колонки рекомендуется проверить фильтрующий элемент внутри нее.

Рекомендуется проверить состояния стояка и всей аппаратуры, установленной в подвале дома. Для этого потребуется обратиться в УК. Также может потребоваться проверка насосной станции.

Зависимость скоростных характеристик потока от напора

Разбираясь, что собой представляет нормальное рабочее давление воды в водопроводе, необходимое для стабильного функционирования системы, важно помнить о его прямой взаимосвязи со скоростью. О том, как именно один параметр зависит от другого, подробно изложено в трудах швейцарского физика Бернулли

Суть открытого им закона заключается в следующем: чем быстрее жидкость движется по трубам, тем ниже значение величины p.

К большому сожалению, далеко не любая сантехника в состоянии нормально функционировать при чрезмерно сильном напоре. В основном стандартные ограничения для домашних водопроводов составляют 5-6 атмосфер, не более. В противном случае сантехнические приборы очень быстро выходят из строя.

В отношении центральных сетей этот показатель существенно выше — порядка 15 атм. Чтобы снизить его до требуемых значений, подходящих для использования в домах и квартирах, к жилью подводят трубы меньшего размера.

Таким образом, уменьшенный диаметр позволяет добиться повышения скоростных характеристик. Жидкость начинает перемещаться быстрее, но сила движения при этом ощутимо снижается. Чтобы устранить проблему, рекомендуется увеличить сечение трубопроводных элементов.

Можно ли своими силами попытаться его повысить?

При отказе УК в решении проблемы и отсутствии реакции на это со стороны других организаций можно самостоятельно справиться с данным вопросом.

Если причиной недостаточного напора выступают приборы внутри квартиры, то жильцу в любом случае придется самому решать данную проблему путем прочистки или замены фильтров, смесителей, труб.

Если причиной являются проблемы с домовыми устройствами и трубами, то жильцы вправе самостоятельно решать эту проблему путем установки насосов внутри своих жилищ.

Это допускается, только если о данном мероприятии были извещены жильцы дома и УК, и установка насоса не сказывается на подаче воды в другие квартиры.

Виды редукторов

Поршневые редукторы

В них основную работу выполняет встроенный подпружиненный поршень. С помощью специального крана можно настроить управляющую пружину. Поршень, в свою очередь, будет частично перекрывать трубопровод, когда давление поднимется до критической отметки.

Плюсы

  • Эти устройства более распространены и доступны.
  • Конструкция отличается простотой, компактностью и — при условии правильной эксплуатации — высокой надёжностью.

Минусы

  • Обладают меньшим диапазоном регулировки (1–4,5 бара), которого, впрочем, обычно хватает для бытового использования.
  • Чтобы прибор не выходил из строя, вода в квартире должна проходить предварительную фильтрацию. В противном случае мелкие частицы будут мешать работе редуктора давления воды. В результате поршень может заклинить. Если вы не готовы приобретать дополнительное оборудование, можете найти хорошие редукторы давления воды со встроенным фильтром.

Мембранные редукторы

В этих редукторах на скачки давления реагирует мембрана, которая соединена с пружиной. Пружина сжимается или расправляется, заставляя клапан ограничивать движение воды.

Плюсы

  • Герметичная камера защищает механизм от загрязнения. Такое устройство не требует установки фильтров и технического обслуживания.
  • Обладает большим диапазоном регулировки (0,5–7 бар).

Минусы

Мембранный редуктор давления воды может стоить в два раза дороже поршневого.

Переносный манометр

Другой, более универсальный метод измерения предполагает произведение замеров интересующей характеристики непосредственно в точке эксплуатации.

Схема переносного манометра.

Для реализации этого метода понадобятся:

  • манометр, шкала которого позволяет производить замеры в диапазоне значений, характерных для квартирного водопровода;
  • удлинитель резьбы;
  • набор переходников для метрической и дюймовой резьбы для подключения манометра к контрольной точке;
  • фторопластовая лента ФУМ.

Проведение замера, определяющего давление воды в сети, можно выполнять в любой интересующей точке. Для проведения эксперимента необходимо манометр подключить к водопроводной сети.

Осуществляется разгерметизация выбранного соединения:

  • шланг гибкой подводки к кухонному смесителю;
  • питающий шланг на стиральную или посудомоечную машину;
  • подводка к бачку унитаза;
  • душевой смеситель;
  • корпус магистрального фильтра.

При необходимости можно даже разобрать какое-либо из соединений внутреннего водопровода или врезать непосредственно в трубу тройник с манометром. Вариант с врезкой постоянного манометра позволит больше не ломать голову над тем, как измерить давление.

При разгерметизации водопровода следует помнить о необходимости закрытия вентиля подачи воды в квартиру.

Схема реле давления.

Для удобства подключения на входную резьбу на корпусе манометра навинчивается удлинитель резьбы и необходимый для соединения с магистралью переходник. Полученная конструкция устанавливается в выбранную точку подключения.

Иногда возникает ситуация, когда не удается подобрать соответствующие переходники. Исправить положение поможет использование резинового шланга, который будет надеваться на манометр и измеряемую точку. Герметизация и дополнительная фиксация соединения в этом случае может быть обеспечена при помощи пары хомутов.

Чтобы облегчить себе жизнь, исключив проливы воды и неизбежную их ликвидацию, все резьбовые части соединений дополнительно герметизируют. Несколько витков ленты ФУМ позволят надежно удержать всю воду внутри системы.

Один из наиболее универсальных способов измерения давления воды – использование манометра.

Наиболее часто все манипуляции с подключением измерительного оборудования осуществляются на смесителе в ванной комнате.

Это вполне объяснимо:

  • в ванной комнате достаточно удобный доступ к сантехническим приборам;
  • при подсоединении манометра нет необходимости перекрывать поступление воды в квартиру – достаточно закрыть краны на смесителе;
  • в случае неплотной герметизации внутренних соединений вода прольется внутрь ванной.

При сборке всей измерительной конструкции на участке трубопровода между мембраной манометра и отсекающим вентилем неизбежно остается какое-то количество воздуха. Для того чтобы более точно измерить давление воды, необходимо предварительно по возможности стравить его.

Схема подключения трубки к манометру.

Полностью воздух может быть удален, если дополнительно перед измерительным устройством будет установлен специальный кран-спускник.

Но так как измерение давления операция эпизодическая и остаточное количество не вносит фатальных погрешностей в полученный результат, влиянием воздуха можно пренебречь.

Вполне достаточно будет открыть какой-либо ближайший кран и слить некоторое количество воды из трубопровода. Оставшийся воздух чаще всего уходит с этой водой.

В случае замера давления в душевом смесителе все еще проще. Достаточно несколько раз переключить регулятор напора воды душ-кран.

Чем опасны отклонения от нормативов

Собирая сведения, какое рабочее давление воды в центральной системе водоснабжения должно быть в доме по нормам, важно понимать, что несоблюдение нормативов может привести к возникновению многочисленных проблем. Так, при чрезмерно высоких показателях:

  • нарушается целостность соединительных элементов;
  • повреждается керамика;
  • ломаются клапаны и иные устройства, имеющие подводку к сети.

Недостаток p, в свою очередь, способен спровоцировать бытовые сложности. Принимать душ, мыть посуду при слабом водонапоре — то еще удовольствие. А некоторые приборы в такой ситуации вообще перестают функционировать.

Чтобы устранить неисправности, следует в первую очередь определить, почему они возникают. Только после этого необходимо принять меры по устранению недочетов.

Нормативы

Вот нормы давления воды в водопроводе, содержащиеся в действующем СНиП 2.04.01-85.

Размещение точки водоразбораДавление, МПа
Нижняя в зданииНе более 0,45
Нижняя в здании, возведенном в районе со ветхой застройкойНе более 0,6
Верхняя в зданиине меньше 0,2

Как несложно подсчитать, давление воды в муниципальном водопроводе в общем случае может различаться от его значения на верхнем этаже всего на 0,25 МПа, что соответствует напору в 25 метров. При большей высоте здания на средних этажах обязана устанавливаться промежуточная подкачка.

На практике типовые значения давления в магистралях и трассах таковы:

  • ХВС — 3 — 4 кгс/см2.
  • ГВС — 3,5 — 6,5 кгс/см2.

Особенности водоснабжения многоквартирного дома

Схемы централизованного обеспечения водой в городских условиях состоят из нескольких технологических циклов:

  1. Водозабор. Для питьевой воды он может быть устроен из достаточно полноводной реки или системы артезианских скважин.
  2. Станция водоподготовки, где производится фильтрация и осаждение твердых фракций, а также обеззараживание воды от бактериальных составляющих и химически вредных веществ. На выходе жидкость обязательно проходит контроль качества в специальной лаборатории.
  3. Подготовленная к использованию вода накапливается и сохраняется в специальных обширных резервуарах.
  4. Из накопителей подготовлена вода забирается водопроводной насосной станцией и распределяется далее.
  5. Водопроводная сеть подключается к домовым распределительным сетям и по стоякам подается в квартирные разводки.

Внутриквартирные водопроводные сети могут иметь различные конфигурации. Давайте рассмотрим их для четкого понимания вопроса.

Тройниковая разводка в квартире

Такой способ формирования водопровода в квартирах применяется еще и по сегодняшний день.

Он включает в себя следующие основные элементы:

  1. Распределительная труба, подключаемая к стояку. При этом обязательным элементом конструкции является шаровый кран на входе.

Применение фильтра грубой очистки обязательно. Он осаждает на своей сетке загрязнения, присутствующие в воде. Без него трубы быстро засоряются, и препятствую протоку, часто становясь причиной падения давления.

  1. По ходу монтажа водопровода в распределительную трубу врезаются тройники, от которых производится подключение различных сантехнических приборов и бытовой техники.
  1. Для подключения ванны, душевой и других точек водоразбора применяются гибкие подводки.
  1. При подключении многих видов бытовой техники производители рекомендуют устанавливать в водопровод дополнительный фильтр тонкой очистки воды.

Преимуществом такой схемы компоновки водопроводной системы является минимальная потребность в трубах и фитингах.

Но и недостатки весьма значительны:

  • при ремонте и обслуживании разводки приходится отключать воду центральным краном, вследствие чего пользование остальными точками водозабора невозможно;
  • при открытии нескольких кранов одновременно резко падает давление в водопроводной сети, что затрудняет пользование водой.

Коллекторная разводка в квартире

Несколько иначе выглядит схема разводки с использованием коллектора. При этом к стояку подключается такая же питающая труба, но она не участвует в распределении потоков воды, а заканчивается коллектором.

Он представляет собой корпус, от которого устанавливаются краны ответвлений к различным точкам потребления, включая сантехническое оборудование и бытовую технику.

При таком построении разводки водоснабжения напор в различных ветвях сети будет одинаковым.

Кроме того, на гребенке имеется возможность перекрыть отдельные ответвления для ремонта или обслуживания. При этом остальные работают в штатном режиме.

Разводка труб по коллекторной схеме позволяет отрегулировать режим подачи воды индивидуально для каждой точки потребления в зависимости от ее характеристик. При этом целесообразно использовать реле давления. При повышенных требованиях того или иного прибора к качеству воды можно установить дополнительные фильтры перед нужным устройством.

К недостаткам коллекторной схемы можно отнести потребность в относительно большем количестве труб. Но это компенсируется надежностью и удобством применение трубопровода.

Смешанные схемы

Их применяют при необходимости устройства сложно разветвленного трубопровода большой протяженности. Чтобы не тянуть трубы на значительное расстояние.

Для этого устанавливается вторая питающая труба через тройник на входе и к ней подключается еще одна гребенка для организации разводки.

Такие сложные системы могут применяться в больших загородных домах и коттеджах.

Способы снятия показаний

Теоретические знания нормативных значений, касающихся водонапора, позволяют переходить к практике, дающей ответ на вопрос, как измерять в домашних условиях давление воды в кране или других водоразборных точках квартиры.

Способ #1 — применение стационарных манометров

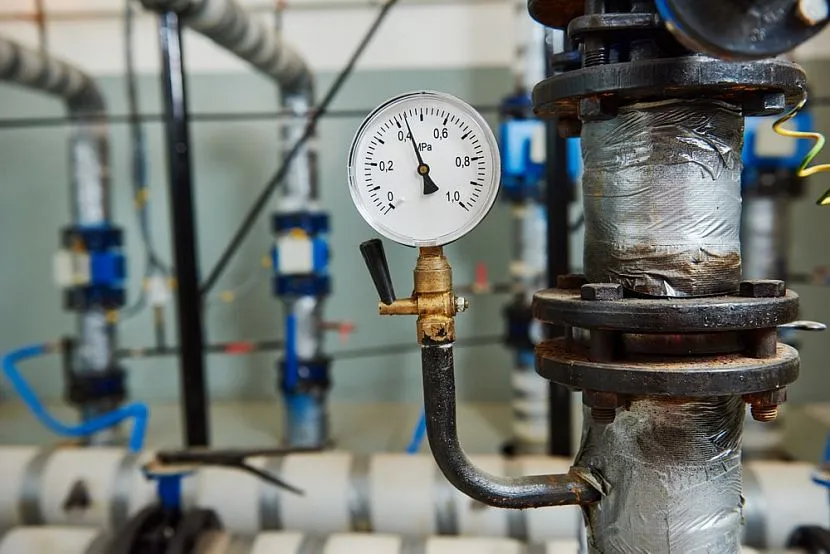

Основным прибором для замеров давления в водопроводных коммуникациях является манометр. Существует несколько видов устройств этого назначения, отличающихся конструктивно и по принципу работы.

Наиболее распространённым типом прибора для снятия показаний давления воды является механический манометр. Он надёжен в эксплуатации, имеет легко читаемую шкалу значений и информационный циферблат

Часто контроль давления воды в квартире ограничивается показаниями прибора, установленного на границе отсекающей внутриквартирный и центральный трубопроводы. Однако в реальности показания такого манометра будут являться не совсем корректными и принимаемыми с некоторыми погрешностями.

Это обусловлено тем, что не учитываются все потери давления на элементах внутренней разводки квартиры (фильтры, тройники, запорная и регулирующая арматура). Кроме этого, на свободный напор воды оказывают влияние повороты и участки с изменением сечений трубопроводов.

Поэтому лучшим вариантом является оснащение манометрами всех входов точек потребления воды в квартире. Это вполне доступно на этапах строительства жилья или в ходе ремонтных работ по замене трубопроводов водоснабжения.

Отсутствие стационарно установленных приборов не лишает потребителя возможности произвести замер водяного давления в любой водоразборной точке другими способами.

Способ #2 — использование переносного манометра

Особенностью переносного измерительного прибора является его универсальность и возможность несложной установки на трубопроводах и такого же простого демонтажа.

Применение данного метода позволяет измерять водяное давление непосредственно на входе каждого сантехнического прибора, влияющего на её напор.

Собрать мобильный манометр можно своими руками, усовершенствовав покупной заводской прибор. Для этого необходимо: 1 — обычный водяной манометр со шкалой до 6 бар; 2 — резьбовой удлинитель; 3 —переходник с резьбы манометра 3/8 дюйма на полудюймовую резьбу удлинителя

Для уплотнения резьбовых соединений используется фум-лента.

Наиболее удобной точкой подключения для проведения замера давления воды является душ.

Алгоритм проведения измерений следующий:

  1. Душевая лейка откручивается от шланга.
  2. На шланг монтируется манометр.
  3. Открывается кран на душе.
  4. Замеряется давление.

Для снятия корректных показаний прибора необходимо в процессе замера избавиться от воздушной пробки. Устраняется она путем нескольких переключений смесителя с крана на душ или открытием и закрытием другого крана в системе водопровода.

Если нет соответствующего переходника, то вместо него можно подобрать шланг с диаметром, позволяющим подключить его к манометру. Соединение со шлангом душа в этом случае производится через штуцер с резьбой ½ дюйма.

Напор воды в течение суток может колебаться, поэтому для достоверности снимаемых показаний измерения рекомендуется производить несколько раз, в том числе в период пикового разбора воды.

Способ #3 — бесприборное определение давления

Данный способ позволяет с определённой степенью погрешности измерить давление воды в точке подключения к сантехприборам без использования специальных измерительных устройств.

Для проведения замеров необходимо приобрести прозрачный шланг/трубку ПВХ по длине около двух метров и с диаметром, позволяющим подключить его к водопроводному крану

Эксперимент с использованием прозрачного ПВХ шланга проводится по следующей методике:

  1. Шланг одним концом подключается к точке разбора, выставляется и, желательно, фиксируется в вертикальном положении.
  2. Открывается кран и трубка заполняется водой до отметки, соответствующей нижней части крана (нулевой уровень).
  3. Верхнее отверстие герметично закрывается.
  4. Открывается на максимальный напор водопроводный кран.
  5. Измеряется высота водяного столба от нулевого уровня до нижней границы воздушной пробки (Н).
  6. Фиксируется высота воздушной пробки (h).

Измерения расстояний необходимо проводить не сразу, а через 1-2 минуты, после того, как под давлением воды из открытого крана в шланге образуется воздушная пробка.

Формула для расчета приближённого значения давления воды из открытого крана, при использовании в качестве манометра прозрачного шланга, будет следующим. Р=Ратм × (Н + h) / h

За величину Ратм принимается значение атмосферного давления в трубке до начала эксперимента — 1 атм.

Давление холодной воды в квартире: норматив

СНиП 2.04.02-84, регламентирующий нормы давления воды, был дополнен год спустя. С тех пор дело обстоит следующим образом:

  • проектирование водопровода должно быть полностью согласовано и установлено по существующим требованиям;
  • учитываются все составляющие – подводка к зданию, его распределительная сеть, любые точки водоразбора, в современных условиях это чаще всего смесители;
  • для стандартной пятиэтажки напор воды исчисляется по формуле: 1 бар на первом этаже + 0,4 бара для каждого из построенных – 0,4 х 5 = 2 бара;
  • так довольно легко определить для пяти этажей нормальное давление холодной воды, которое равняется трем барам;
  • примерно сориентироваться, насколько водоснабжение соответствует норме, можно по наполнению литровой банки: если вода подается под давлением 2,44 атмосферы, то она наполняется за 1 секунду;
  • обычно данные указывают для банки емкостью 3 литра – она наполняется при нормальном напоре воды в кране за 3 секунды.

Таблица минимальных и максимальных показателей давления холодной воды по нормам СНиП (СП).

Тип подаваемой водыМинимумМаксимум
Холодный0,3 атмосферы6 атмосфер

Права потребителя

Жители многоквартирных и частных домов, получающих холодную и горячую воду посредством централизованной системы, могут получить перерасчет платы за некачественно оказанную коммунальную услугу. «Некачественным» считается давление, отличающееся по значению на 25% и более от нормативного.


Замер давления производится специалистом водоснабжающей организации с помощью манометра, присоединенного к системе ХВС или ГВС посредством гибкого шлангаИсточник Stroidom-shop.ru

Учитывая широкие диапазоны нормативного давления: 0,03-0,6 МПа для ХВС и 0,03-0,45 МПа для ГВС, получение компенсации становится практически невозможным.

Кроме этого, для получения компенсации, должно быть соблюдены формальности:

  • Замер должен производиться в присутствии всех заинтересованных сторон: жильца, а также представителей, ДУК/ЖЭК и водоснабжающей организации.
  • Замер должен проводиться в период утреннего (7–9 часов) или вечернего (19–22 часов) пиков потребления воды. В большинстве случаев водоснабжающая организация отказывает в замерах в это время, так как оно зачастую является нерабочим. Замеры в иное время не имеют смысла, так как потребление воды минимально, а давление в ней практически наверняка будет соответствовать нормативу.

12 ошибок при вводе воды в дом.

Как определяется норматив

Нормативы, заключенные в строительных нормах и правилах (далее — СНиП), определены на основании практических знаний и научных изысканий. Большая номенклатура зданий и сооружений, и различные метеоусловия, встречающиеся на территории России, не позволяют унифицировать норму давления. В конечном виде норматив был описан в виде минимального и максимального значения давления на вводе систем горячего и холодного водоснабжения.


Манометр – средство измерения давления жидкой или газообразной среды в трубопроводеИсточник Lori.ru

Так, СНиП 2.04.02–84 содержит требования по нормативу располагаемого напора холодной и горячей воды на первом этаже многоэтажного дома, а значит, может применяться и к частным домам, подключенным к системе централизованного водоснабжения населенного пункта. Так как здания имеют переменную этажность, то окончательный расчет производится на этапе проектирования здания.

Обеспечить идеальное давление практически невозможно, поэтому в расчет берутся ориентировочные потребности жильцов дома, основанные на прошлом опыте эксплуатации зданий и прочих теоретических данных. Тем не менее, вне зависимости от этажности и других факторов, проектирование должно вестись в точном соответствии со СНиП 2.04.02–84.


Выдержка из нормативов расхода воды, использующихся при проектировании систем водоснабжения многоэтажных домовИсточник Okt-teplo.ru

Расчетно-экспериментальные методы

Определение сетевого напора возможно не только с помощью специализированных приборов, но и с использованием самодельных приспособлений и расчетных формул гидродинамики. Примером расчетно-экспериментальных методов может послужить определение давления при помощи шланга и расчетным методом через расход воды.

Схема регулятора давления воды.

Другими словами, должен быть проведен гидравлический расчет существующей системы с достаточно большими допущениями, позволяющими опустить:

  • гидродинамическое сопротивление отдельных участков трубопровода;
  • режим течения жидкости внутри трубы;
  • материал и длина трубопровода.

Результаты таких вычислений и экспериментов, скорее всего, будут отличаться значительной величиной погрешности и иметь качественный (справочный) характер.

Статическое давление

Статическое давление существует в дополнение к любым динамическим факторам, которые также могут присутствовать одновременно. Закон Паскаля гласит:

Это определение касается только жидкостей, находящихся в полном покое или практически недвижимых. Определение справедливо также только для факторов, составляющих статический гидравлический напор.

Очевидно: когда скорость движения становится фактором, в расчёт берётся направление. Сила, привязанная к скорости, также должна иметь направление. Поэтому закон Паскаля, как таковой, не применяется к динамическим факторам мощности потока жидкости.


Скорость движения потока зависит от многих факторов, включая послойное разделение жидкостной массы, а также сопротивление, создаваемое разными факторами Динамические факторы инерции и трения привязаны к статическим факторам. Скоростной напор и потери давления привязаны к гидростатическому напору жидкости. Однако часть скоростного напора всегда может быть преобразована в статический напор.

Сила, которая может быть вызвана давлением или напором при работе с жидкостями, необходима, чтобы начать движение тела, если оно находится в состоянии покоя, и присутствует в той или иной форме, когда движение тела заблокировано.

Поэтому всякий раз, когда задана скорость движения жидкости, часть ее исходного статического напора используется для организации этой скорости, которая в дальнейшем существует уже как напорная скорость.

Почему давление низкое?

Перед тем как приступать к монтажу вспомогательного оборудования для повышения давления ХВС, следует узнать, почему же в вашем жилище низкий напор воды. Причин может быть несколько. Одни из наиболее распространенных:

  1. Загрязнение труб жесткими отложениями и мусором. Чтобы устранить проблему, следует прочистить стояки, а в случае масштабных засорений – заменить их.
  2. Загрязнение фильтрующего прибора грубой очистки. Для исправления проблемы нужно очистить или заменить специальную сетку на фильтре.

Если ни трубы, ни фильтр не засорены, спросите у соседей, наблюдаются ли у них аналогичные трудности с водой: если ответы будут положительными, значит, проблемы на общей распределительной станции, а если отрицательные – конкретно в разводке труб вашей квартиры.

Схема установки насоса

И только после того, как вы точно убедитесь, что проблема пониженного давления имеет исключительно локальный характер, то есть касается именно вашего жилища, и не связана ни с какими загрязнениями трубопровода, можете переходить к активным действиям по повышению напора ХВС.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
