Вентилирование ремонтного цеха
Особенностью является неравномерное, интенсивное выделение сварочных аэрозолей в определенных зонах. При ремонте крупногабаритного оборудования, машин невозможно организовать локальные вытяжки. Также могут быть ограничения по тепловому снабжению ремонтно-технического блока.
Чертеж вентиляции цеха составляется в соответствии со всеми сопутствующими факторами. Возможна организация локальных климатических зон определенной структуры. На высоте скопления сварочного дыма монтируются воздуховоды, через которые воздухопоток отводится и фильтруется. С другой стороны подается приток (очищенный с добавлением свежей воздушной массы) над рабочей зоной, создавая таким образом воздушную циркуляцию.
Расчет вентиляции горячего цеха
Расчет производится с учетом следующих критериев:
- тип установленной техники для готовки;
- тип зонта, высота размещения над рабочей поверхностью;
- наличие-отсутствие краевых завес;
- тип пищи, которую планируется готовить;
- направление воздухопотоков внутри кухни.
Методы расчета:
Метод кратностей воздухообмена
Используется как дополнительный способ, так как показывает приблизительные результаты. Основывается на немецкой методике VDI52, согласно которой кратность воздухообмена зависит от высоты потолка. Мощность, тип тепловой техники в расчет не принимаются. При этом кратность вытяжки всегда больше кратности воздухопритока.
Для кухни высотой 3-4 м кратность притока составляет 20 в час, вытяжки – 30. При высоте потолков 4-6 м приток – 15, кратность вытяжки – 20. Высота более 6 м: приток – 10, вытяжка – 15.
Метод скорости всасывания
Принимает во внимание скорость, с которой затягивается отработанный воздух с частицами жира, гари, запахами. В расчете участвует горячий поток между верхним краем рабочей поверхности (например, плиты) и нижним краем вытяжки
Стороны примыкания к стене не учитываются.
Средняя скорость движения составляет 0,3 м/с (для мармита – 0,2 м/с, фритюрницы – 0,5 м/с). При этом вытяжной край должен выступать над свободным краем рабочей поверхности на 150-300 мм.
Данный способ применяется для стандартных вытяжек. Является проверочным методом при использовании других схем расчета. Тем не менее прост, с его помощью можно рассчитать эффективное тепло-, дымоудаление, отведение гари.
Метод мощности оборудования
Также определяется нормативами немецкого VDI 52. Расчет вентиляции в горячем цехе основывается на удельном тепловыделении техники (явном и скрытом), которое приходится на 1 кВт потребляемой мощности.
Плюсом методики является учет особенностей типа используемого оборудования. Минус – устаревшие данные о значениях явной-скрытой теплоты кухонной техники, которые необходимо дополнительно проверять.
Основываясь на методике, были составлены таблицы расхода удаляемого воздуха для типов техники, используемой при готовке пищи, а также таблицы коэффициента одновременности, учитывающего несинхронную работу тепловой техники.
Расчеты производятся согласно данным из таблиц: потребляемая мощность умножается на показатель удельной теплоты и на коэффициент одновременности. Применяется наиболее часто.
Метод типа оборудования
Расход отводимого воздуха определяется для каждого оборудования отдельно, затем показатели суммируются. Недостатком является учет лишь площади техники тепловой обработки, а мощность не учитывается.
Последние три методики позволяют вычислять расход воздуха для стандартных вытяжных зонтов. Для фильтрующих потолков показатели необходимо уменьшить на 20-25%, приточно-вытяжных зонтов – на 30-40%. Пример расчета по вентиляции любого кухонного помещения покажет, что методика кратностей более из всех приблизительна, не учитывает факторов, касающихся непосредственно техники.
Нормы вентиляции и воздухообмена в зданиях под офисы
Допустимая норма зависит от того, сколько людей находится в помещении, его предназначения и кратности воздухообмена.
Норма на 1 человека зависит от нагрузки рабочего и от предназначения комнаты, в которой они работают:
- Во время небольшой физической нагрузки норма на человека составляет 20 м³ / час.
- Незначительная активность предполагает 45 м³ / час на человека.
- При высокой физической активности необходимая норма для одного человека составляет 60 м³ / час.
- Переговорная комната – 40 м³ / час.
- Санузел 75 м³ / час.
- Комната для курения 100 м³ / час.
- Приемная 40 м³ / час.
- Кабинет 60 м³ / час.
- Коридор 11 м³ / час.
- Комната для совещаний 30 м³ / час.
Также согласно ГОСТу 30494-2011 установлена норма скорости воздухообмена. Она составляет 0,1 м/с и не зависит от сезона.
Что такое кратность воздухообмена
Кратность воздухообмена — это количество обновленного воздуха в сутки
Снаружи атмосфера всегда чище, чем внутри помещения. Эндогенное пространство получает воздух с улицы с пылью и добавляет к нему примеси от жизнедеятельности человека. Жители проводят в доме около 80% времени, поэтому обмену воздуха с окружающей средой придается большое значение.
Кратность воздухообмена в жилых помещениях показывает интенсивность конвекции воздушных потоков и определяется количеством обменов за единицу времени. Его можно рассчитать по формуле, выражающей отношение подаваемого объема за 1 час к кубатуре помещения, куда он поступает. Другими словами, кратность говорит о том, сколько раз за час меняется микроклимат в комнате.
Нормативные показатели воздухообмена прописываются в документах СНиП, сводах правил. В России величина обмена измеряется в кубических метрах за час. Для боле точного определения используется расчет кубатуры на человека, по объему и площади комнаты, регламентируется количество чистого и величина удаляемого воздуха.
Вытяжка нормируется в зависимости от функциональности помещения. Поступление и удаление потоков соотносится между собой, исходя из стандартного принципа вентилирования — в чистых комнатах преобладает приток, а в проблемных больше удаляется загрязненного воздуха.
Технические расчеты бесплатно и анонимно =)
- Отопление
- Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
- Расчет диаметра коллектора
- Расчет расширительного бака для отопления
- Расчет количества ступеней теплообменника ГВС
- Расчет нагрева ГВС
- Расчет длины компенсаторов температурных удлинений трубопроводов
- Расчет скорости воды в трубопроводе
- Разбавление пропилен и этиленгликоля
- Расчет диаметра балансировочной шайбы
- Проверка работоспособности элеваторной системы отопления
- кг/с в м3/ч. Перевод массового расхода среды в объемный.
- Онлайн замена радиаторов Prado на Purmo
- Примеры гидравлических расчетов систем отопления
- Sanext
- Расчет диаметра и настройки клапана Sanext DPV
- Расчет этажного коллектора системы отопления Sanext
- Маркировка РКУ Sanext
- Замена клапана Danfoss AB-QM на Sanext DS
- Быстрая замена L и T-образных трубок на трубу Стабил
- Вентиляция
- Расчет гравитационного давления
- Расчет расхода воздуха на удаление теплоизбытков
- Расчет теплоснабжения приточных установок
- Расчет осушения помещений по методике Dantherm
- Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
- Расчет дымоудаления с естественным побуждением
- Расчет площади воздуховодов и фасонных частей онлайн
- Расчет естественной вентиляции онлайн
- Расчет потерь давления на местных сопротивлениях
- Расчет воздушного отопления совмещенного с вентиляцией
- Расчет вентиляции в аккумуляторной
- Расчет температуры приточного и вытяжного воздуха системы вентиляции
- Расчет углового коэффициента луча процесса
- Кратности воздухообмена и температуры воздуха
- Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
- Кондиционирование
- Расчет мощности кондиционера по теплопритокам в помещение
- Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
- Расчет теплопоступлений от источников искусственного освещения
- Расчет теплопоступлений от оборудования
- Расчет теплопоступлений от людей
- Расчет теплопритоков и влаги от остывающей еды
- Расчет теплопоступлений от инфильтрации воздуха
- Расчет полной теплоты из явной теплоты
- Водоснабжение
- Расчет сопротивления в трубопроводе ВК
- Расчет глубины промерзания грунта
- Расчетные расходы дождевых вод
- Газоснабжение
- Технико-экономический расчет тепла и топлива
- Расчет диаметра газопровода
- Расчет теплотворной способности энергоносителей
- Смета
- Расчет площади окраски металлического профиля
- Расчет площади окраски чугунных радиаторов
- Расчет расхода теплоизоляции с учетом коэффициента уплотнения
- Расчет количества досок из кубометра древесины
- Примеры смет
- Пример сметы на авторский надзор
- Пример сметы на перебазирование техники
- Пример расчета коэффициента к ФОТ при сверхурочной работе.
- Пример расчета коэффициента к ФОТ при многосменном режиме работы.
- Пример расчета коэффициента к ФОТ при вахтовом методе работы.
- Списание материалов в строительстве. Пример формы отчета.
- Списание материалов в строительстве. Пример формы ведомости.
- Разные
- Конвертер технических величин
- Проверка показаний теплосчетчика онлайн
- Расчет категории склада для хранения муки
- Линейная интерполяция онлайн
- Онлайн расчет маржинальности и точки безубыточности
- НДС калькулятор онлайн, расчет %
- Юнит-экономика онлайн калькулятор
- Расчет стоимости покупки автомобиля по доходу семьи
- Расчет стоимости системы учета энергоресурсов
- Калькулятор технологии домашнего виноделия
- На всю котлету
- Закон Ома
- Расчет фундамента
- Статьи
- Нормы
- Сравнение типов отопительных приборов
- Настройка AutoCAD
- Температура воздуха в Краснодаре за 10 лет зимой
- Сравнение ИП с ООО
- Вход
Расчет по кратностям
Кратность воздухообмена — это величина, значение которой показывает, сколько раз в течение одного часа воздух в помещении полностью заменяется на новый. Она напрямую зависит от конкретного помещения (его объема). То есть, однократный воздухообмен это когда в течение часа в помещение подали свежий и удалили «отработанный» воздух в количестве равном одному объему помещения; 0,5 -кранный воздухообмен – половину объема помещения.

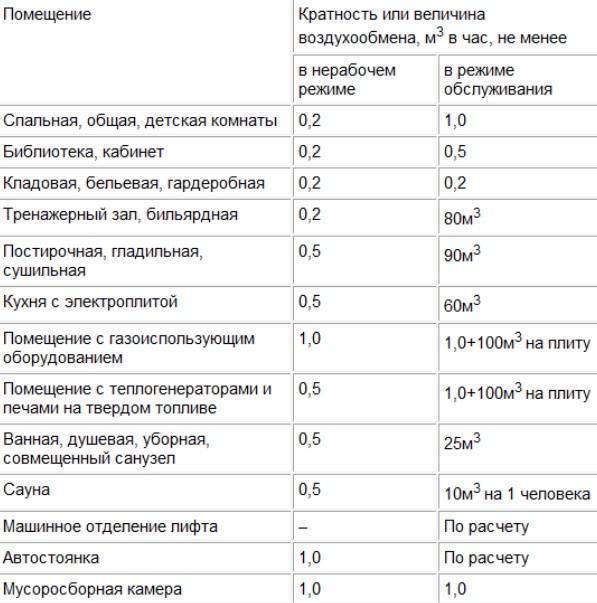

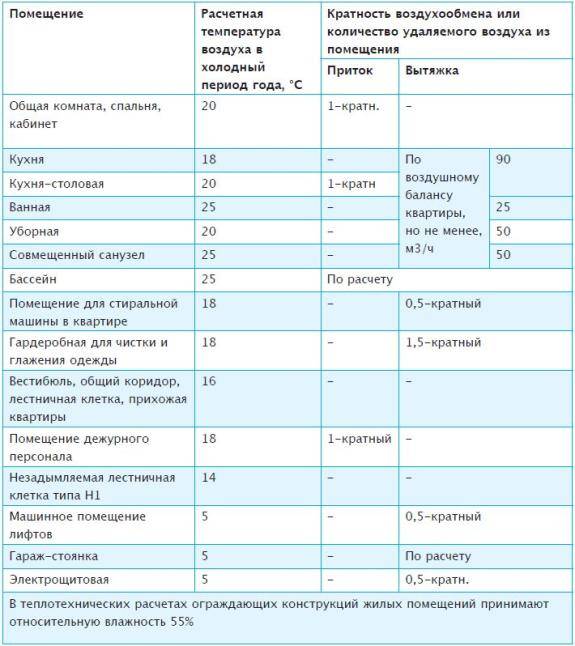

В нормативном документе ДБН В.2.2-15-2005 «Жилые здания» есть таблица с приведенными кратностями по помещениям. Рассмотрим на примере, как производится рассчет по данной методике.

Расходы воздуха по модулированному оборудованию
| № | Оборудование | Марка | кВт | Количество воздуха, м3/ч | |
| Вытяжного | Приточного | ||||
| 1 | Плита электрическая | ПЭ-0,17 | 4 | 250 | 200 |
| 2 | ПЭ-0,17-01 | 4 | 250 | 200 | |
| 3 | Плита электрическая | ПЭ-0,51 | 12 | 750 | 400 |
| 4 | ПЭ-0,51-01 | 12 | 750 | 400 | |
| 5 | Шкаф жарочный | ШЖЭ-0,51 | 8 | 400 | — |
| 6 | ШЖЭ-0,51-01 | 8 | 400 | — | |
| 7 | ШЖЭ-0,85 | 12 | 500 | — | |
| 8 | ШЖЭ-0,85-1 | 12 | 500 | — | |
| 9 | Устройство электрическое, варочное | УЭВ-60 | 9,45 | 650 | 400 |
| 10 | Котел передвижной | КП-60 | — | — | — |
| 11 | Фритюрница | ФЭ-20 | 7,5 | 350 | 200 |
| 12 | Котел пищеварочный вместимостью, л: | ||||
| 100 | КЭ-100 | 18,9 | 550 | 400 | |
| 160 | КЭ-160 | 24 | 650 | 400 | |
| 250 | КЭ-250 | 30 | 750 | 400 | |
| 13 | Аппарат пароварочный | АПЭ-0,23А | 7,5 | 650 | 400 |
| АПЭ-0,23А-01 | 7,5 | 650 | 400 | ||
| 14 | Сковорода электрическая | СЭ-0,22 | 5 | 450 | 400 |
| СЭ-0,22-01 | 5 | 450 | 400 | ||
| СЭ-0,45 | 11,5 | 700 | 400 | ||
| СЭ-0,45-01 | 11,5 | 700 | 400 | ||
| 15 | Мармит | МСЭ-0,84 | 2,5 | 300 | 200 |
| МСЭ-0,84-01 | 2,5 | 300 | 200 | ||
| 16 | Мармит передвижной | МП-28 | 0,63 | — | — |
Понятие воздухообмена
Основные требования при проектировании систем кондиционирования включают определение числа циклов воздухообмена. Под этим термином понимается создание условий для обеспечения циркуляции и полной замены объема кислорода в сооружении. Этот параметр зависит от концентрации в воздухе вредных компонентов, наличия мест выделения избыточного количества тепла, влаги и кратности смены объема кислорода в помещении.
Кратность воздухообмена является показателем, определяющим степень интенсивности полной смены объема кислорода. Другими словами организованный, и регулируемый воздухообмен определяется как количество полных циклов смены кислорода в течение часа. Этот параметр относится к санитарным нормам и определяет степень безопасности и комфортность нахождения человека в здании. Нормативные и допустимые значения этого показателя определяются принятыми нормами СНиП, содержащими различные требования в зависимости от назначения комнаты.
Воздухообмен бывает естественного и искусственного типа. При этом в первом случае приток воздуха обеспечивается за счет перепада давления воздуха внутри комнаты и за ее пределами. Во втором варианте замещение объема воздушных масс предусматривает использование систем принудительной подачи кислорода, попадание через проемы в дверях и стенах и выполнение проветривания помещений. Организация удаления загрязненного кислорода предусматривает обустройство систем вытяжки в помещениях, имеющих наиболее загрязненный воздух. В условиях квартиры такими местами могут быть ванна, туалет и кухня, в первых двух случаях система вентиляции может оснащаться устройствами, обеспечивающими всасывание загрязненного воздуха или воздушными клапанами, в случае с кухней, в большинстве случае речь идет об оснащении пространства над плитой различными типами вытяжных зонтов.
Классификация промышленной вентиляции
По способу подачи воздушных масс вентиляция в цеху подразделяется на естественную и искусственную:
- Естественная. Воздухообмен осуществляется по законам физики и аэродинамики: движение воздуха побуждается за счет разницы температуры или давления внутри и снаружи помещения. Через приточные решетки в цех засасывается уличный воздух. Он «выдавливает» отработанный воздух через вытяжные отверстия.
- Искусственная. Воздухообмен осуществляется благодаря механическому побуждению с помощью вентиляторов. Основной тип вентилирование производственных помещений. Позволяет проводить предварительную подготовку входящего воздуха, а также фильтрацию выходящего.
Схема систем вентилирования
По направлению движения воздуха вентсистема подразделяется на приточную и вытяжную:
- Приточная. Основная задача – подача свежего воздуха внутрь цеха. Может быть с искусственным и естественным побуждением. Она представлена канальными вентиляторами, засасывающими воздух снаружи. Часто оборудуется калориферами.
- Вытяжная. Основная задача – удаление отработанного воздуха через вытяжные отверстия. Часто оборудуется фильтрами для предотвращения попадания в атмосферу отработанных продуктов производства.
Вместе они составляют приточно-вытяжную систему вентилирования. Это основа качественного микроклимат любого помещения.
Вы можете спроектировать сплит-систему любой классификации, обратившись в компанию https://fesdem.ru/.
По области действия подразделяется на общеобменную и местную:
Общеобменная. Основная задача – вентилирование всего цеха. В чистом виде применяется, когда на производстве не выделяются вредные химические соединения. Чаще комбинируется с местной.
Общеобменная вентиляция
Местная. Точечная система удаления загрязненного воздуха из определенной области производственного помещения. Классический вариант — это местные вытяжки, установленные над конкретным рабочим местом или станком. Приточная система вентилирования может быть выполнена в виде воздушного душа, завесы или отдельной зоны с контролируемым составом воздуха.
Любая вентсистема на производстве работает по двум основным принципам:
- Перемешивание. Воздух подаётся через потолочные или стеновые приточные отверстия, смешивается с отработанным и удаляется посредством вытяжек.
- Вытеснение. Система механической приточной вентиляции монтируется уровне пола. Подаётся более холодный уличный воздух, вытесняющий отработанный теплый к верху, где установлены вытяжки.
Вытесняющая вентиляция
Расчет системы вентиляции исходя из площади помещения
При вычислении нормативов таким способом, необходимо сделать отдельный расчёт по каждой комнате. При этом площадь умножают на 3. Для того, чтобы вычислить расчётную мощность приточной вентиляции, нужно просуммировать результаты по всем жилым комнатам: гостиной, детской, спальне, кабинету.
расчет системы вентиляции исходя из площади помещения
Чтобы получить расчётную мощность вытяжки, потребуется сложить показатели для кухни, ванной, туалета, коридора. Обе этих величины должны быть равны. Если расчётный объём удаляемого воздуха недостаточен, необходимо усилить вытяжную вентиляцию. Один из способов — применить для этого достаточно мощные вентиляторы.
Вентилирование ремонтного цеха
Особенностью является неравномерное, интенсивное выделение сварочных аэрозолей в определенных зонах. При ремонте крупногабаритного оборудования, машин невозможно организовать локальные вытяжки. Также могут быть ограничения по тепловому снабжению ремонтно-технического блока.
Чертеж вентиляции цеха составляется в соответствии со всеми сопутствующими факторами. Возможна организация локальных климатических зон определенной структуры. На высоте скопления сварочного дыма монтируются воздуховоды, через которые воздухопоток отводится и фильтруется. С другой стороны подается приток (очищенный с добавлением свежей воздушной массы) над рабочей зоной, создавая таким образом воздушную циркуляцию.
Расчет вентиляции (воздухообмена) онлайн
| Хочу такой же калькулятор себе на сайт | |
| Онлайн-расчет воздухообмена по людям | |
|---|---|
| Количество постоянных рабочих мест:Более 2 часов непрерывно | чел. |
| Количество посетителей:Менее 2 часов непрерывно | чел. |
| Количество спортсменов: | чел. |
| Расход воздуха: | м3/ч |
| Онлайн-расчет воздухообмена по кратностям | |
| Объем помещения: | м3 |
| Кратность: | 1/ч |
| Расход воздуха: | м3/ч |
| Онлайн-расчет воздухообмена на удаление тепла | |
| Тепловыделение: | кВт |
| Температура в помещении: | °C |
| Температура приточного воздуха: | °C |
| Расход воздуха: | м3/ч |
| Онлайн-расчет воздухообмена на удаление влаги | |
| Влаговыделение: | г/ч |
| Влагосодержание воздуха в помещении: | г/кг |
| Влагосодержание приточного воздуха: | г/кг |
| Расход воздуха: | м3/ч |
| Онлайн-расчет воздухообмена на удаление вредностей | |
| Вредное вещество: | CO2 (Углекисный газ)CO (Оксид углерода)NO2 (Диоксид азота)NO (Оксиды азота)SO2 (Диоксид серы)АммиакХлорФенол/Бензол |
| Скорость выделения вредности в помещении: | мг/ч |
| Предельно допустимая концентрация (ПДК):Меняется при выборе вещества или задайте вашу ПДК | мг/м3 |
| Концентрация в наружном воздухе:Фоновая концентрация в окружающей среде | мг/м3 |
| Расход воздуха: | м3/ч |
| Хочу такой же калькулятор себе на сайт | |
| Ссылка на этот расчет: Копировать |
Расчет по санитарно-гигиеническим нормам
По санитарным нормам для общественных и административно-бытовых зданий на одного постоянно пребывающего в помещении человека необходимо 60 м3/час свежего воздуха, а на одного временного 20 м3/час.
Рассмотрим на примере:
Предположим, в доме живут 2 человека, проведем расчет по санитарным нормам согласно этим данным. Формула расчета вентиляции, включающая нужное количество воздуха выглядит так:
L=n*V (м3/час) , где
- n – нормируемая кратность воздухообмена, час-1;
- V – объём помещения, м3
Получим, что для спальни L2=2*60=120 м3/час, для кабинета примем одного постоянного жителя и одного временного L3=1*60+1*20=80 м3/час. Для гостиной принимаем двух постоянных жителей и двух временных (как правило, количество постоянных и временных людей, определяется техническим заданием заказчика) L4=2*60+2*20=160 м3/час, запишем полученные данные в таблицу.
| Помещение | Lпр, м3/час | Lвыт, м3/час |
| Кухня | — | ≥ 90 |
| Спальня | 120 | 120 |
| Кабинет | 80 | 80 |
| Гостинная | 160 | 160 |
| Коридор | — | — |
| Санузел | — | ≥ 50 |
| Ванная | — | ≥ 25 |
| ∑ | 360 | 525 |
Составив уравнение воздушных балансов ∑ Lпр = ∑ Lвыт:360<525 м3/час, видим, что количество вытяжного воздуха превышает приточный на ∆L=165 м3/час. Поэтому количество приточного воздуха необходимо увеличить на 165 м3/час. Поскольку помещения спальни, кабинета и гостиной сбалансированы то воздух необходимый для санузла, ванны и кухни можно подать в помещение смежное с ними, к примеру, в коридор, т.е. в таблицу добавится Lприт.коридор=165 м3/час. Из коридора воздухбудет перетекать в ванную, санузлы и кухню, а оттуда посредством вытяжных вентиляторов (если они установлены) или естественной тяги удалятся из квартиры. Такое перетекание необходимо для предотвращения распространения неприятных запахов и влаги. Таким образом, уравнение воздушных балансов ∑ Lпр = ∑ Lвыт: 525=525м3/час — выполняется.
Примеры расчетов объема воздухообмена
расчет объема воздухообмена
Далее приводится пример расчёта вентиляции исходя из кратности обмена. Для этого будет рассмотрен частный дом, имеющий такие помещения:
- кухня — 19 кв. м;
- гостиная — 41 кв. м;
- санузел — 3 кв. м;
- детская — 14 кв. м;
- кабинет — 17 кв. м;
- спальня — 22 кв. м;
- ванная — 4 кв. м;
- коридор — 6 кв. м.
В доме высота потолков составляет 3 м. Для расчёта нужно определить объём каждого помещения. При этом получим следующие значения:
- кухня — 57 куб. м;
- гостиная — 123 куб. м;
- санузел — 9 куб. м;
- детская — 42 куб. м;
- кабинет — 51 куб. м;
- спальня — 66 куб. м;
- ванная — 12 куб. м;
- коридор — 18 куб. м.
схема воздухообмена
Используя таблицу значений кратности из нормативного документа проводится расчёт в соответствии с приведённой выше формулой:
- кухня — 57 = 57 (19 кв. м х 3) — округляем до 60;
- гостиная — 3 х 123 — округляем до 370;
- санузел — 9 = 9 (3 кв. м х 3) — округляем до 10;
- детская — 1 х 42 — округляем до 45;
- кабинет — 1 х 51 — округляем до 55;
- спальня — 1 х 66 — округляем до 70;
- ванная — 12 = 12 (4 кв. м х 3) — округляем до 15;
- коридор — 18 = 18 (6 кв. м х 3) — округляем до 20;
Здесь при расчётах было учтено, что в нормативном документе отсутствует кратность для ванной, коридора, санузла и кухни. В этом случае площадь соответствующих помещений умножили на 3. После этого итоговую величину округлили в большую сторону до значения, кратного 5.
Теперь делают суммирование по помещениям, в которые первоначально поступает чистый воздух — это гостиная, кабинет, спальня, детская. После суммирования будет получено 370 + 55 + 70 + 45 = 540 куб. м. Столько воздуха должно поступать в дом благодаря использованию вентиляционной системы.
Теперь необходимо просуммировать значения по тем помещениям, где есть вытяжная вентиляция. Речь идёт о коридоре, кухне, ванной и санузле. Будет получено значение 20 + 60 + 15 + 10 = 105 куб. м. Это количество воздуха согласно расчётам должно выводится наружу.
Видно, что 105 < 540. Для нормальной работы вентиляционной системе необходимо усилить вытяжную вентиляцию. Для этого можно сделать дополнительные отверстия, увеличить диаметр вытяжных каналов или воспользоваться соответствующими электроприборами. Без дополнительных мер воздух будет застаиваться и нормы поступления свежего воздуха будут нарушены.
расчет воздухообмена
Пример расчёта по санитарным нормам выглядит следующим образом. Для примера речь пойдёт о квартире, в которой живёт семья из 4 человек. Здесь периодически бывают ещё 3 человека. Чтобы получить объём воздуха, который должен обновляться в течение каждого часа, необходимо учесть приведённые в этой статье нормы.
Для получения результата надо выполнить вычисления для каждого помещения. Далее приведена одна из возможных ситуаций:
- В спальне постоянно находятся 2 человека. Для них норма равна 2 х 60 = 120 куб. м.
- В кабинете работает 1. Для него потребуется 1 х 60 = 60 куб. м воздуха.
- В гостиной постоянно находится двое и ещё двое приходят туда время от времени. Для того, чтобы им хватала свежего воздуха, 2 х 20 + 2 х 60 = 160 куб. м.
- В детской находится 1 человек. Для него понадобится 1 х 60 = 60 куб. м воздуха.
Если просуммировать эти значения, то получится, что в течение каждого часа необходимо поступление 120 + 60 + 160 + 60 = 400 куб. м свежего воздуха.
Чтобы определить, как должна работать вытяжка, используют способ, изложенный для расчётов по кратности. Полученную цифру сравнивают в этом примере с 400 куб. м. Если она недостаточно велика, то необходимо сделать вытяжку более мощной.
Решение
Вентиляция объектов промышленного назначения — это по сути своей обеспечение притока свежего воздуха и удаление отработанного. И включает она в себя целый ряд решений.
Первый этап — это планирование. И для этого необходимо учесть несколько важных условий: присутствие в помещениях вредных испарений, загазованность и температурный режим.
Для решения поставленных задач нужно учесть необходимые условия труда, а так же отталкиваться от параметров помещения и его технических характеристик.
Чаще всего в больших помещениях применяется приточно-вытяжная вентиляция с охлаждением или подогревом воздуха.
В настоящее время существует множество вентиляционных систем, которые отличаются по функциональности и по стоимости. Зачастую это конкретное решение для каждого отдельного помещения. Именно благодаря этому мы и получаем эффективную, экономную, и идеально справляющуюся с поставленными задачами систему. Стоит понимать, что система вентиляции — это очень сложный механизм, который не только обеспечивает чистый и свежий воздух в помещении, а следовательно высокую производительность не только оборудования, но и сотрудников, а так же их хорошее самочувствие, а также позволяет управлять многими параметрами для создания оптимальных климатических условий в зависимости от времени или части помещения. Управление системой вентиляции возможно механически или же с помощью электроники, но возможны и варианты смешанного типа.
Проектирование и монтаж
Для обеспечения максимально качественной вентиляции, необходимо выполнять ее проектирование и монтаж уже на этапе строительства. Только так можно учесть все меры безопасности, правильно спроектировать вытяжные зоны.
Но случается и так, что необходим монтаж системы вентиляции в уже построенном здании. В этом случае следует учесть все условия, в которых будет эксплуатироваться система, а так же назначение самого помещения. Выбор оборудования всегда зависит от взрыво- и пожароопасности помещения.
Как известно для производственных помещений используют обще обменную и местную вентиляцию. Первая отвечает за воздухообмен и очистку воздуха всего помещения. А вот с помощью местных отсосов можно решить только локальные задачи в месте образования тех самых вредных веществ. Но удержать и нейтрализовать такие воздушные потоки полностью, препятствуя их распространению по всему помещению, не удается. Тут необходимы дополнительные элементы, такие как зонты.
На выбор оборудования при монтаже вентиляции производственных помещений оказывает влияние тип производства и количество выделяемых вредных веществ, параметры самого помещения, и расчетная температура для холодного и теплого времени года.
Подведя итог хочется сказать, что такая непростая задача, как расчет, проектирование и последующий монтаж вентиляции, должны выполнять квалифицированные специалисты, у которых за плечами багаж знаний и накопленный годами опыт.
Кратность воздухообмена в помещениях жилых зданий
| Помещения | Расчетная температура (зимой),ºС | Требования к воздухообмену | ||
| Приток | Вытяжка | |||
| Общая комната, спальня, кабинет | 20 | 1-кратный | — | |
| Кухня | 18 | — | ||
| Кухня-столовая | 20 | 1-кратный | По воздушному балансу квартиры, но не менее, м3/час | 90 |
| Ванная | 25 | — | 25 | |
| Уборная | 20 | — | 50 | |
| Совмещенный санузел | 25 | — | 50 | |
| Бассейн | 25 | По расчету | ||
| Помещение для стиральной машины в квартире | 18 | — | 0,5-кратный | |
| Гардеробная для чистки и глажения одежды | 18 | — | 1,5-кратный | |
| Вестибюль, общий коридор, лестничная клетка, прихожая квартиры | 16 | — | — | |
| Помещение дежурного персонала (консъержа/консъержки) | 18 | 1-кратный | — | |
| Незадымляемая лестничная клетка | 14 | — | — | |
| Машинное помещение лифтов | 14 | — | 0,5-кратный | |
| Мусоросборная камера | 5 | — | 1-кратный | |
| Гараж-стоянка | 5 | — | По расчету | |
| Электрощитовая | 5 | — | 0,5-кратный |
Последовательность расчета вентиляции по кратностям следующая:
- Считаем объем каждого помещения в доме (объем=высота*длина*ширина).
- Подсчитываем для каждого помещения объем воздуха по формуле: L=n*V (n – нормируемая кратность воздухообмена, час-1; V – объём помещения, м3)
Для этого предварительно выбираем из таблицы «Санитарно-гигиенические нормы. Кратности воздухообмена в помещениях жилых зданий» норму по кратности воздухообмена для каждого помещения. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых, например, кухня-столовая и то и другое. Прочерк означает, что в данное помещение не нужно подавать (удалять) воздух.
Для тех помещений, для которых в таблице вместо значения кратности воздухообмена указан минимальный воздухообмен (например, ≥90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат мы можем увеличивать до требуемой цифры. Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3. Все значения L округляем до 5 в большую сторону, т.е. значения должны быть кратны 5.
Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт
Составляем уравнение баланса ∑ Lпр = ∑ Lвыт. Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению.
Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для помещений.
Циркуляция воздуха в промышленных зданиях
Во время планирования промышленных построек и их строительства должны быть грамотно расчитаны в помещениях вентиляционные пути и определена циркуляция воздуха. Для этого не обойтись без использования показателя кратности воздухообмена, который определяется на основе табличных сводок загрязненности пространства оксидами, окисями ацетилена и другими токсичными веществами.
Выполняя расчет воздухообмена в здании, выделяемое тепло таким образом учитывается, чтобы полученное превышающее норму количество могло беспрепятственно удаляться круглый год.
Для уменьшения количества избыточного тепла применяют аэрацию. Такой процесс очень распространен в химической промышленности, например, на производственных участках, предусматривающих термообработку. В таком случае благодаря аэрации показатель кратности воздухообмена летом достигает 40-60 пунктов.
При такой организации воздушных путей и воздухообменных показателях достигаются предусматриваемые санитарными нормами метеорологические стандарты.
Так, возведение помещений и их внутреннее обустройство потом оказывает влияние на расчетный показатель кратности воздухообмена, для этой цели организовываются специальные открываемые проемы, гарантирующие устранение вредных примесей и приток свежего воздуха работникам.
