Обозначение розеток и других элементов на электрических схемах

Обозначение розеток и выключателей на чертежах и схемах

Обозначение розеток и другого электрооборудования наносится на электрические схемы, с помощью которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.

Порядок указания условных знаков на схемах регламентируется ГОСТ . Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.

Включение в схему другого оборудования должно отвечать требованиям ГОСТ . Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ

Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.

Указатели на схемах

Ниже представлено графическое обозначение, которое принято использовать на рабочих чертежах.

Фурнитуру принято классифицировать по нескольким признакам:

• степень защищенности;
• способ монтажа;
• количество полюсов.

По причине разных способов классификации среди условных знаков для разъемов на чертежах имеются отличия.

Указатели на чертежах для открытого монтажа

Обозначения розеток на чертеже, представленном ниже, указывают на следующие характеристики.

• сдвоенность, однополюсность и заземление;
• сдвоенность, однополюсность и отсутствие заземляющего контакта;
• одинарность, однополюсность и наличие защитного контакта;
• силовая розетка с тремя полюсами и защитой.

Указатели для скрытой установки

На картинке внизу показаны такие розетки:

• одиночные с одним полюсом и заземлением;
• спаренные с одним полюсом;
• силовые с тремя полюсами;
• одиночные с одним полюсом и без защитного контакта.

Условные знаки для влагозащищенных розеток

На чертежах используют такие условные обозначения защищенных от влаги розеток:

• одинарные с одним полюсом;
• одинарные с одним полюсом и заземлительным устройством.

Указатели блока розеток и выключателя

Чтобы сэкономить пространство, а также упростить компоновку электротехнических устройств, их нередко размещают в едином блоке. В частности, такая схема позволяет сэкономить на штроблении. Рядом могут находиться одна или несколько розеток, а также выключатель.

На рисунке внизу показана розетка и выключатель с одной клавишей.

Указатели выключателей с одной и двумя клавишами

На картинке внизу показаны такие выключатели:

• внешние;
• накладные;
• внутренние;
• встраиваемые.

Ниже представлена таблица, в которой показаны условные указатели фурнитуры.

В таблице показан широкий спектр возможных устройств. Однако промышленность выпускает все новые образцы, поэтому часто случается так, что новая фурнитура уже появилась, а условные знаки для нее все еще отсутствуют.

0,00 / 0

220.guru

Основные УГО для однолинейных схем электрощитов

УГО	Наименование
	Тепловое реле
	Контакт контактора
	Рубильник – выключатель нагрузки
	Автомат – автоматический выключатель
	Предохранитель
	Дифференциальный автоматический выключатель
	УЗО
	Трансформатор напряжения
	Трансформатор тока
	Рубильник (выключатель нагрузки) с предохранителем
	Автомат для защиты двигателя (со встроенным тепловым реле)
	Частотный преобразователь
	Электросчетчик
	Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
	Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
	Замыкающий контакт с замедленным действием, который срабатывает только при возврате
	Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
	Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
	Замыкающий контакт с замедленным действием, который срабатывает только при возврате
	Замыкающий контакт с замедленным действием, который включается только при срабатывании
	Катушка временного реле
	Катушка фотореле
	Катушка реле импульсного
	Общее обозначение катушки реле или катушки контактора
	Лампочка индикационная (световая), осветительная
	Мотор-привод
	Клемма (разборное соединение)
	Варистор, ОПН (ограничитель перенапряжения)
	Разрядник
	Розетка (разъемное соединение): Штырь Гнездо
	Нагревательный элемент

Условные обозначения на электрических схемах ГОСТ

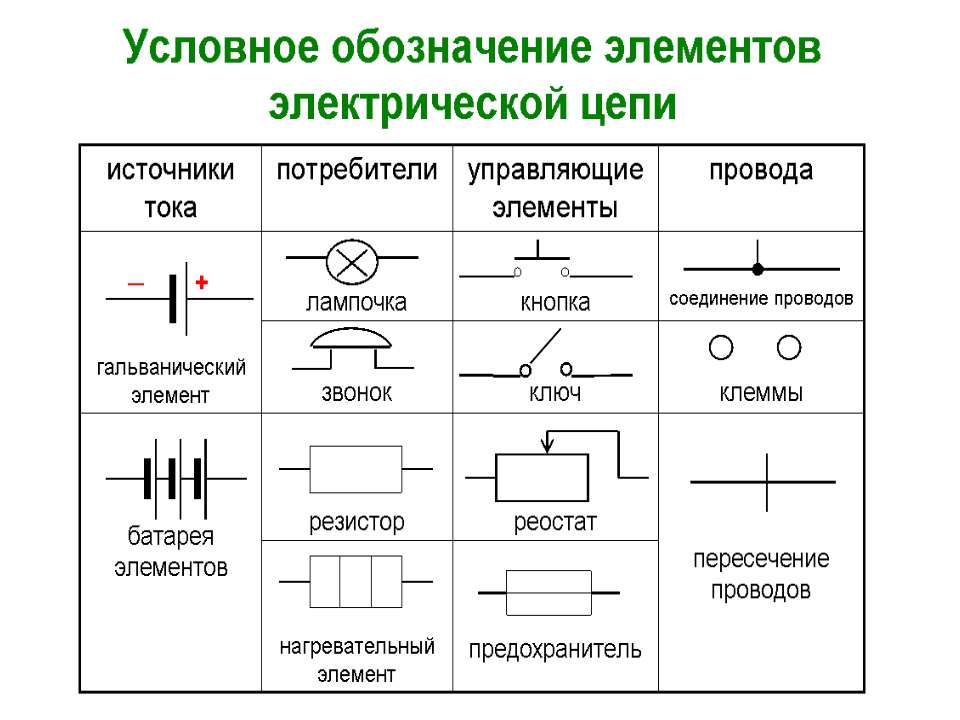

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Указатели на схемах

Один из них ГОСТ Может быть развёрнутой, изображающей всю электроустановку целиком, и элементной, показывающей на отдельных листах узлы и части установки; Однолинейная.
Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.
Таблица 1. Эти устройства могут быть с нулевым нейтральным положением. Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.
Степень защиты подобных элементов маркируется специальными символами: Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты. Но для подключения к интернету через телефонную розетку придется применять модем, который использует соединение Dial-up. Выключатель скрытой или внутренней установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны: Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением.
Трехклавишные изделия осуществляют контроль комбинированным освещением, группами лампочек в многоуровневой люстре, а также служат для включения отдельных бытовых приборов Переключатель на два направления используются при проектировании сложных схем по управлению светом из нескольких мест. Условные знаки для влагозащищенных розеток На чертежах используют такие условные обозначения защищенных от влаги розеток: одинарные с одним полюсом; одинарные с одним полюсом и заземлительным устройством. Весь блок предназначен для скрытой установки. Это удобно, например, при освещении длинных коридоров или лестничных пролетов, когда включив свет в начале, можно выключить его в конце.

Основные стандарты, определяющие условные изображения на схемах электропроводок

Во втором — защита от пыли и безопасная работа под слабыми струями воды. Весь блок предназначен для скрытой установки.

Соответственно и условные обозначения приняты для них различные. Условные обозначения на схемах,обозначение розеток,выключателей,оборудования Вступление Здравствуйте Уважаемые читатели! Для домашних электросетей в этом нет необходимости. На ней нанесены дополнительные чёрточки. Итак, первый из них блок розетка выключатель.

К этому проводу присоединены дополнительные клеммы. Кроме кабельных линий, в ней наносится множество других условных знаков. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств.
Установка розеток. Как правильно

Специфика условных обозначений выключателей

Общепринятое обозначение выключателя на схеме электросети имеет следующий вид:

В ГОСТе 21.210-2014 указано, что для кнопочных моделей и диммеров нет единого значка. В п. 4.7. документа сказано, что можно брать произвольные значения.

Иногда на чертежах указывается автоматический тип переключателя. Его условное обозначение видно из таблицы.

Графические символы, которыми принято обозначать переключатель, указаны в виде таблицы.

Таблица степеней защиты

В ГОСТе 21.614-88 присутствуют рекомендации об условных значках для групп выключателей:

• для открытого монтажа (защита от IP20 до IP23);
• для скрытой проводки (защита от IP20 до IP23);
• влагостойкие устройства (защита от IP44 до IP55);
• проходной прибор на два положения с защитой от IP20 до IP23;
• влагостойкие проходные модели с защитой от IP44 до IP55.

Маркировка одноклавишных и двухклавишных моделей на электросхемах

Для обозначения выключателя необходимо указать количество клавиш. С этой целью используются символы:

Трехклавишные устройства обозначаются как черточка с кружочком и тремя крючками.

Обозначение щитов, коробов, шкафов

В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика

Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».

В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ – щит квартирный учетный и ЩКР – щит квартирный распределительный. Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР – шкаф автоматического ввода резерва, ЩАП – щиты автоматического переключения.

Обозначения электрической проводки на схемах

Действующие нормы и правила составления электрических чертежей требуют делить всю электрическую проводку здания или сооружения на три основные группы – провода, электрические связи и кабели, причем, каждая из таких групп должна отображаться на схеме различными графическими обозначениями, расшифровка которых обязательно должна присутствовать в пояснительной документации, это важное требование для согласования электропроекта

Выключатели на схемах электрики также имеют различные обозначения, в зависимости от типа и характеристик устройства. По конструктивным особенностям, выключатели разделяют на одно-, двух-, трехполюсные, а также выделяют группы однополюсных сдвоенных и строенных выключателей.

На электрических схемах должны обозначаться все элементы электрической системы, в том числе и оборудование, предназначенное для освещения комнат. В таблице выше представлены общепринятые обозначения для используемых на схемах светильников и прожекторов при раздельном составлении проекта.

В случаях отображения элементов освещения на совмещенных планах, для обозначения элементов системы освещения могут применяться обозначения, представленные в следующей таблице.

Несмотря на то, что электронные схемы для дома могут работать только за счет проводов, выключателей, розеток и светильников, такие сети невозможно назвать надежными и безопасными для человека. Современные правила организации электрических установок требуют использования дополнительного оборудования для защиты системы и обеспечения ее продолжительного, бесперебойного функционирования, а именно – устройства защиты, автоматические выключатели и т.д.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Расположение розеток и выключателей в квартире

Схема проводки и расположение электротехнических приборов в квартире составлены правильно, если нет потребности в дополнительных тройниках и удлинителях.

В особом внимании нуждается кухня, где сосредоточено максимальное количество потребителей электроэнергии. К электроплите проложен отдельный кабель из электрощитка (красная пунктирная линия на рисунке ниже). Все розетки сделаны скрытыми и с заземлением, как видно по их условным обозначениям.

Размещение выключателей и розеток на плане типовой квартиры

Их следует правильно подобрать, чтобы мощность соответствовала проводке и подключаемым приборам. На кухне указаны только самые необходимые розетки и выключатели для освещения и основных электроприборов. Не обозначены розетки для встроенной техники и вытяжной вентиляции. Кроме того, следует предусмотреть подключение электроприборов: миксера, чайника, хлебопечки, кофеварки, светильников для определенных зон и многих других. Для этого устанавливают 3-4 дополнительные розетки рядом со столешницей. В некоторых кухонных столах и шкафчиках сейчас заранее монтируются выдвижные розеточные блоки.

Выключатели также сделаны встроенными. Кое-где их можно совместить с розетками, например, для включения вытяжной вентиляции, холодильника и микроволновой печи.

Выключатели применяются преимущественно однополюсные для скрытой проводки. Защитное отключающее устройство устанавливают на входе перед счетчиком, согласно ПУЭ. В ванной комнате предусмотрена розетка для стиральной машины с повышенной защитой от влаги. Выключатель там устанавливается снаружи.

В зале целесообразно поставить двух,- или трехклавишный выключатель для люстры. Традиционное групповое включение светильников часто оказывается удобнее, чем использование диммера, который не всегда подходит. Например, его нельзя применять для люминесцентных ламп.

Выключатели можно показывать на схеме в общем виде, а в спецификациях указывать их характеристики. Придерживаясь ГОСТов, можно подробно указывать на схемах типы розеток и выключателей, по которым наглядно видно, что нужно покупать для электроснабжения дома или квартиры.

Условные графические обозначения на электросхемах

В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:

• ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
• ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
• ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
• ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
• ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
• ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.

Чертежи вакуумных приборов

Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.

Газовый чертеж генератора

По видам обозначения также имеются:

• электрические схемы — Э;
• гидравлические схемы — Г;
• пневматические схемы — П;
• газовые схемы — Х;
• кинематические схемы — К;
• вакуумные схемы — В;
• оптические схемы — Л;
• энергетические схемы — Р;
• схемы деления — Е;
• комбинированные схемы — С.

Вам это будет интересно  Пускатель звезда треугольникОптическая схема теодолита

Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.

Таблица функциональных УГО

Согласно картинке, обозначения следующие:

• А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
• В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
• С — Графическое представление исполнительных механизмов;
• D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
• E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
• F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.

В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.

Таблица УГО для источников электропитания

На данном изображении приведены следующие виды источников питания:

• А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
• B — переменное напряжение;
• C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
• D — Источник питания аккумуляторного или гальванического типа;
• E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.

УГО электромеханических устройств

Обозначения электромеханических элементов и устройств включает в себя:

• А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
• В — графические обозначения для воспринимающих частей тепловых элементов;
• С — Катушка прибора с блокировкой механического типа;
• D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
• Е — УГО для переключателей и кнопок;
• F — Обозначение рубильника.

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета

. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме

синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Условные знаки для других приборов

Помимо выключателей и розеток электросхема проводки содержит другие узлы. К примеру, автоматический выключатель, УЗО, реле для контроля напряжения обозначаются в виде открытого контакта.

Согласно ГОСТу для маркировки автоматического выключателя применяется определенное количество контактов, соединенных друг с другом и квадрат сбоку. Изображение свидетельствует об одновременном срабатывании и наличии защиты. На вводе квартира оснащается двухполюсным автоматом, однополюсные задействуются для остановки нагрузки.

Дифавтоматы и УЗО не имеют значков, регламентированных ГОСТом, поэтому на чертежах изображается специфика конструкции. Приборы УЗО являются трансформаторами тока с исполнительным контактным реле. У дифференциального автомата аналогичная сборка, но к узлам добавлен автомат, защищающий от коротких замыканий и перегрузки.

Контроллерное реле предназначено для выключения оборудования в случае превышения номинала напряжения. Оно представляет собой плату и контактное реле. Схема наносится на крышку устройства и переносится на план электролинии.

Для аппаратов подсветки и освещения используется несколько графических символов:

• квадрат – люминесцентный источник света 600х600 мм;
• прямоугольник – люминесцентный светильник 600х300 мм;
• квадрат с двумя линиями – светодиодный источник света размером 600х600 мм;
• большой «бантик» с частично закрашенными черными треугольниками – прибор аварийного освещения 600х600 мм;
• узкий «бантик» с частично залитыми черным областями на треугольниках – прибор для аварийной подсветки 600х300;
• кружок, разделенный дугой – устройство с лампочкой высокого давления;
• круг без двух сегментов с 4-мя черточками («дольки») и горизонтальной стрелкой вправо – прожектор;
• круг, разделенный пополам – источник света с контактными лампами люминесцентного типа;
• круг с узкими областями вверху и внизу – светодиодный светильник любой нелинейной формы;
• круг – светильник с галогенкой или лампой накаливания;
• круг, разделенный на 6 сегментов – люстра;
• прямоугольник – линейный люминисцентный светильник;
• прямоугольник с 2-мя черточками – линейный светодиодный светильник;
• черный бантик – аварийный светильник.

Значок устройств выбирается в зависимости от их внешнего вида и предназначения.

Условные обозначения частей электросети не обязательно знать наизусть. При понимании значков и правильно составленном чертеже пользователь всегда расшифрует символы или ознакомиться со сносками.
