Варианты рабочих схем подключения
Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.
Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.
Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.
Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно
Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.
При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.
Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.
Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.
Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.
В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.
При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса
Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.
Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.
Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.
В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе
При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.
В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства
Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.
Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.
Способ монтажа клапана позволяет выделить следующие конструкции:
- Фланцевые. Подходят для соединения с трубами большого сечения, имеющими подобный элемент для крепления. Клапан с фланцами удобно монтируется на участках трубопровода с вертикальным или горизонтальным расположением.
- Раструбные. Клапан с коническим раструбом и уплотнительным кольцом из резины легко сопрягается с другими элементами трубопровода.
- Муфтовые. Изделия предназначены для сопряжения с трубами (в основном металлическими) небольших диаметров – до 2,5 дюймов.
Фланцевый и муфтовый обратный клапан
Материалом для изготовления обратных клапанов служит:
- Нержавеющая сталь. Применяется для производства межфланцевых изделий. Также могут изготавливаться клапаны других типов для включения в систему из металлических труб. В изделиях из других материалов могут применяться заслонки из нержавейки.
- Поливинилхлорид (ПВХ). Наиболее распространенный материал для корпусов канализационных затворов большого сечения.
- Полипропилен. Клапан канализационный обратный 110-315 мм полипропиленовый сохраняет работоспособность при +95°С без деформации. Материал корпуса включает компоненты, способные частично подавлять рабочие шумы изделия.
- АБС-пластик. Из этой термопластической смолы получают прочные и ударостойкие корпуса для обратных клапанов.
- Чугун. Такие конструкции рекомендованы для монтажа в нагруженные системы (чаще наружные) из чугунных труб большого сечения.
Монтаж
Чтобы не получить вулкан вместо унитаза, необходимо обеспечить правильный процесс установки
Важно следовать основным правилам:
- перед покупкой замерить диаметр трубы;
- учесть, в каком направлении происходит движение стоков, обычно на корпусе направление изображено стрелкой;
- подготовить болты, уплотняющие резинки, монтажные пластины;
- подобрать место для установки, чтобы было возможно чистить и проверять механизм;
- подготовить место установки;
- дать доступ к магистральным линиям.
Устанавливают устройства обычно при начальном строительстве или при ремонте. Этот период идеален для установки клапана – на стадии ремонтных работ легко подобрать удачное место для монтажа.
Что представляет собой воздушный клапан для канализации
Воздушный клапан монтируется в фановую трубу. Он используется для впускания воздуха в канализационную сеть и исключения выхода его обратно, что является препятствием для появления неприятного запаха в квартире. Также он снижает уровень шума в момент стекания воды в системе.
Воздушный клапан препятствует проникновению в помещения неприятного запаха из канализации.
Принцип действия устройства заключается в следующем. Во время спуска воды по канализации в сети происходит разряжение. Извне в нее должен поступать воздух. Если система оснащена вентиляцией, проблем не возникнет. В случае ее отсутствия воздух будет поступать из сантехнического прибора с наименьшим водяным затвором.
При разряжении мембрана клапана открывается, а когда давление в сети стабилизируется, ‒ закрывается. Таким образом, воздух поступает только в канализацию, а обратно в помещение не попадает. Для изготовления воздушного аэратора используется, как и для обратного клапана, пластик высокого качества.
Воздушный клапан должен быть установлен во всех зданиях, высота которых составляет более 2-х этажей. Он монтируется в месте, где температура не будет ниже 0 °C. Если в помещении установлен трап в полу для слива воды, тогда приспособление фиксируется на высоте не менее 35 см над уровнем пола. Когда трап отсутствует, клапан располагается выше самого высокого патрубка в канализационной трубе, что подключается к сантехническому устройству.
Схема устройства воздушного обратного клапана для канализации.
Воздушный клапан изготавливается из полиэтилена. Он состоит из корпуса, штока или мембраны, реагирующей на возникновение избыточного давления в сети, резиновой прокладки, которая ограничивает движение штока, заставляя его правильно работать, крышки, защищающей от загрязнений. Для подключения к канализационной трубе на корпусе устройства располагается боковое отверстие.
Существует три разновидности вакуумного клапана. Для отдельного сантехнического прибора можно установить автоматический воздушный клапан с небольшой пропускной способностью. Большей пропускной способностью характеризуется антивакуумная или кинетическая модель, которая может работать при низком давлении. Существует комбинированный тип клапана, совмещающий в себе оба варианта приспособления.
Воздушный клапан устанавливается в раструбное соединение. Для одной точки слива используется приспособление диаметром 50 мм, а для общего стояка монтируется вакуумный клапан для канализации 110 мм.
Воздушный клапан устанавливают во всех зданиях, в которых больше двух этажей.
Виды клапанов и принцип функционирования
Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.
Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.
Поворотные
Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.
Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.
Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.
Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.
Подъемный клапан на канализацию
Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху. Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.
Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.
Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.
Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.
Шаровый клапан
В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.
Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.
В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

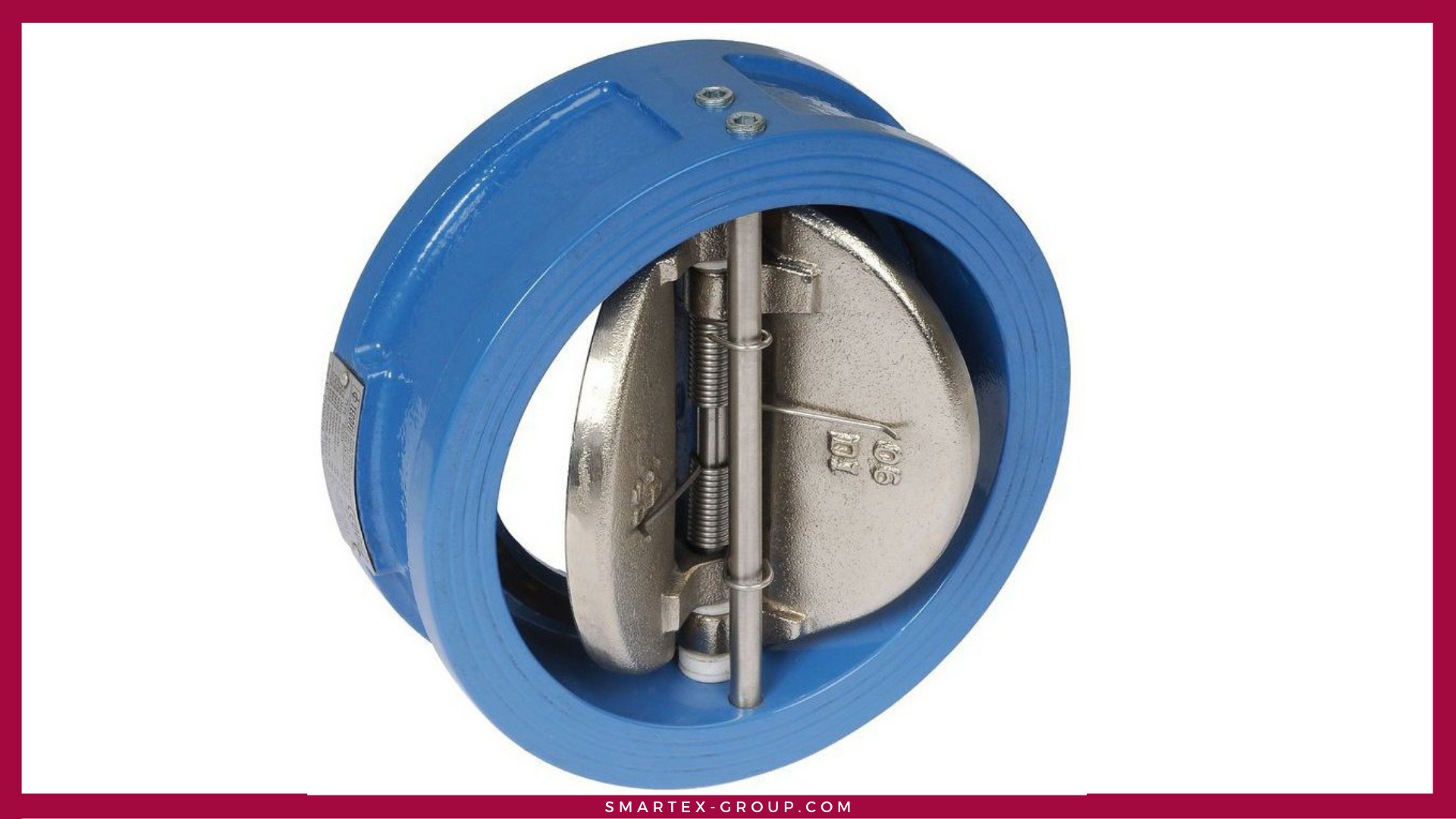

Межфланцевый
Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.
Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.
Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.
Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
Обратный клапан для установки в фановую трубу
Принципиально иное устройство имеет обратный воздушный клапан для канализации. Это оборудование, которое устанавливается на канализационный стояк, диаметр клапана должен соответствовать диаметру стояка и составляет, как правило, 110 мм.
Установка воздушного клапана на канализацию проводится с целью выравнивания давления в системе. Разрежение возникает при резком сбросе большого количества воды и приводит к срыву водяных затворов в поставленных у сантехнических приборов сифонах, а без гидрозатворов избавиться от запаха канализации в доме будет невозможно. Установка клапана снимает эту проблему. При возникновении разряжения клапан сработает и выровняет давление в системе.
Для чего нужен воздушный клапан?
Наверняка многие сталкивались с такой неприятной проблемой, как запах канализации, в санузле или на кухне или чрезмерно шумная работа системы отведения стоков. В чем причина таких неисправностей, ведь вода в сливные отверстия уходит исправно?
Чтобы понять причину неприятных явлений, нужно понимать, какие процессы происходят в канализации. В тот момент, когда в унитазе производится спуск воды или осуществляется другой одномоментный сброс большого количества воды в канализацию, в системе возникает разряжение. Если в ней предусмотрена вентиляция, то поступающий извне воздух выровняет давление и никаких неприятных последствий в виде шума или запаха не возникнет.
В этот момент будет возникать хлюпающий звук, и в квартиру начнут беспрепятственно проникать газы из канализационной трубы. Если вентиляция в системе недостаточна, то решить проблему поможет воздушный клапан для канализации.
Это довольно простое устройство, его функции – подача воздуха в системе, а также его удерживание в трубе. Если в доме имеется фановая труба, выведенная на крышу, то вакуумный клапан для канализации, как правило, устанавливают внутри помещения (в туалете, на кухне, в ванной).
Устанавливается вентиляционный клапан для канализации путем монтажа в раструб или свободный конец трубы на 20-30 см выше оси стояка.
Защита от аварий на канализационных сетях
При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.
Решить проблему поможет установка обратного клапана на канализацию. Как работает обратный клапан? Максимально просто. Принцип работы обратного клапана заключается в том, что он пропускает стоки только в прямом направлении, не позволяя им двигать в обратном.
Где можно установить обратный клапан?
Существует два варианта решения проблемы:
- Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
- Установить отдельные клапаны на каждый сантехнический прибор.
Установка общего клапана возможна только для небольшого дома, обратный клапан для канализации 110 мм или 150 мм решит все проблемы, а вот для многоквартирных домов такой вариант невозможен.
В этом случае лучше предусмотреть установку клапана на канализационную трубу для каждого предмета сантехники. То есть, нужно установить обратный клапан для канализации 50 мм, 40 мм или 32 мм.
Клапаны отличают не только размеры, в продаже можно найти две разновидности клапанов для канализации:
Обычный, предназначенный для предотвращения обратного тока воды.
Клапан для унитазов или фановых труб. Это устройство монтируется непосредственно в трубы
Важно, чтобы они присутствовали в системе, где отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему.
Разберемся, какой клапан стоит поставить в квартире, а какой рекомендуется устанавливать в частном доме.
Принцип действия клапанов
Нужно заметить, что устройство обратного клапана для канализации зависит от его типа. Так, для напорной канализации нужен шаровый обратный клапан, который используется для того, чтобы не допустить перетекания жидкости в обратном направлении. Он имеет два патрубка – приемный и выпускающий.
Устроен обратный клапан для напорной канализации просто. В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.
Чтобы клапан для напорной канализации служил надежнее, его нужно регулярно чистить. Для этого производители предусмотрели наличие съемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости. Устанавливаются такие клапаны в месте, где соединяются две трубы. Монтаж можно вести и в вертикальный стояк, и в горизонтально расположенной трубе.
Правила установки
Запорный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, допускается монтаж и в действующей сети. Клапан должен иметь тот же диаметр, что и диаметр установленной трубы, если это невозможно, то монтаж ведется с использованием переходника.
Вот несколько рекомендаций по установке клапана:
- На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению, указанному стрелкой.
- При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
- Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.
В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.
Как работает клапан?
Обратные клапана – это устройства, которые способствуют задержке сточных вод в случае изменения их направления движения. То есть, сквозь них на выход стоки идут, а если произойдет авария, и они будут направляться в другую сторону, затвор закроется и преградит им путь.
Конструкция заслонки должна быть таковой, чтобы его легко открывал/закрывал напор воды, ведь квартирная канализация самотечная. Хотя шаровой клапан тоже может использоваться, для него оптимальная система – напорная. Монтируется обратный клапан для напорной канализации в начале участка сразу после насоса.
Клапан – это также часть канализационной системы, поэтому важным критерием его качества является возможность вскрытия для обслуживания – элементы его засоряются взвесями, отложениями, заплывают жиром.
Актуальнее всего поставить обратный клапан в квартирах на первых этажах многоквартирного дома – это убережет их от затопления в случае аварии.
Правила установки обратного клапана для канализации
Обратные клапаны, оснащенные пружинным запорным элементом, могут монтироваться в любом положении на трубопроводе. Приспособления, не имеющие пружин, должны располагаться исключительно вертикально.
Место установки подбирается из расчета удобного доступа к приспособлению, которое не должно воспринимать нагрузок на кручение, изгиб, сжатие или растяжение от присоединенных труб. Положение клапана выбирается исходя из указанного на нем направления движения потока, поскольку устройство работает на пропуск стока лишь в одну сторону.
Существует два варианты защиты помещения от подтопления сточными водами. Первый предполагает установку одного обратного клапана для канализации 110 мм на основную трубу и используется преимущественно для квартир многоэтажного дома. При втором варианте монтаж приспособлений осуществляется для каждого источника слива, что характерно для частного сектора.
Обратные клапаны, оснащенные пружинами, могут размещаться как вертикально, так и горизонтально
Для проведения монтажа понадобятся рулетка, пакля и герметик. Первым делом выполняется отключение водоснабжения стояка при помощи задвижки на вводе. Это необходимо производить для исключения вероятности несанкционированного поступления воды в контур канализационной системы.
После выбора места установки на трубопроводе вырезается участок трубы, размер которого должен соответствовать длине клапана. Обратный клапан ПВХ монтируется посредством одевания на свободные края труб раструба и герметизации уплотнительными резинками. Для большей надежности стыковые соединения предварительно обрабатываются герметиком.
Чугунную модель устанавливают с помощью болтов, стягивающих монтажные пластины, и уплотняющих резинок. Если выбирается модель с раструбами, она монтируется традиционно с использованием пакли и путем заливки шва силиконом. После завершения работ водоснабжение возобновляется. Обратный клапан для напорной канализации устанавливается по такому же принципу.
Перед тем как устанавливать клапан необходимо перекрыть водоснабжение в квартире
Последовательность установки вакуумного клапана для канализации
Клапан крепится исключительно в вертикальном положении на канализацию. Необходимо, чтобы он располагался в месте, которое находится выше точки подключения сантехнических приборов. Помещение должно быть хорошо вентилируемое, где обеспечен свободный доступ к обслуживанию приспособления. В квартире данное устройство монтируется в санузле, а в частном доме ‒ на чердаке. Оно располагается после обратного клапана для унитаза или другого сантехнического приспособления.
После выбора места установки следует отключить водоснабжение. Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения.
Вакуумные обратные клапаны монтируются только в вертикальном положении
При помощи резиновых манжет, смазанных силиконом, выполняется соединение всех элементов системы. Надежность герметизации стыков обеспечивается благодаря кольцам. На новой канализационной сети следует предусмотреть фасонные вставки. После окончания всех работ водоснабжение возобновляется.
Скрытый монтаж клапана предполагает использование специальных моделей устройств. В случае пребывания стояка в штрабе или защитном коробе выполняется вентиляционное отверстие по габаритам сетки аэратора. Корпус клапана следует утопить в стену. Крепежный элемент необходимо подогнать таким образом, чтобы наружная поверхность располагалась со стеной заподлицо. Видимой остается только решетка, которая фиксируется при помощи саморезов.
Обратный клапан является важным и необходимым элементом канализационной сети, который препятствует затоплению помещения сточными водами в случае засора системы. Выбор модели зависит от места установки, материала и диаметра труб. Благодаря простой конструкции можно легко смонтировать обратный клапан для канализации своими руками, соблюдая определенный порядок действий.
Делаем обратный клапан на воду своими руками
Для работы нужно приготовить:
- муфту с наружной резьбой;
- тройник с внутренней резьбой;
- пружину (свободно входящую в тройник);
- стальной шарик (чуть меньше внутреннего диаметра тройника);
- пробку с резьбой;
- лента ФУМ.
Если подходящей пружины нет, её можно сделать самостоятельно.
Нужна проволока и стержень нужной толщины, чтобы можно было навить на него стальную проволоку.
В стержне делается отверстие, в него вставляется конец проволоки. Чтобы было удобней, зажимается стержень в тиски и навивается нужное количество витков (плоскогубцами).
Теперь можно перейти к сборке клапана:
- В тройник вкручивается муфта так, чтобы перекрыть боковое отверстие примерно на 2 мм (чтобы в будущем шарик туда не выскочил).
- С противоположного конца вставляется шарик, затем пружина.
- Этот конец наглухо закупоривается пробкой на ленте ФУМ.
Поток воды в самодельном клапане будет входить со стороны муфты, отталкивать шарик, и выходить с перпендикулярного конца тройника.
Самое важное здесь — правильно отрегулировать пружину, чтобы она не отклонялась, когда напор спадёт, но и не была слишком тугой и не препятствовала нормальной циркуляции. Остаётся только добавить, что в магазинах обратный клапан может стоить в пределах 800 – 3000 рублей
Решение, делать запорный элемент самостоятельно, или купить, нужно принимать из реальной оценки своих возможностей, как мастера. Ведь прибор хоть и прост, но в системе играет немаловажную роль. Просчёты и отсутствие герметичности могут дорого стоить в нештатной ситуации
Остаётся только добавить, что в магазинах обратный клапан может стоить в пределах 800 – 3000 рублей. Решение, делать запорный элемент самостоятельно, или купить, нужно принимать из реальной оценки своих возможностей, как мастера. Ведь прибор хоть и прост, но в системе играет немаловажную роль. Просчёты и отсутствие герметичности могут дорого стоить в нештатной ситуации.
Если вы живете в загородном доме и периодически страдаете от перебоев в напоре воды, то вам поможет станция повышения давления воды. Читайте о том, как правильно выбрать насосное оборудование.
Руководство по изготовлению желонки своими руками вы найдете в этом материале.
Для чего нужны межфланцевые клапаны
Обратный клапан — это разновидность запорной арматуры. Его задача — организовывать поток среды в одном направлении и предотвращать обратный ход. Работа трубопровода без обратных клапанов может спровоцировать поломки, вызвать аварийную ситуацию. Еще одна функция оборудования – защищать трубопроводную систему от гидравлических ударов.
Модули предполагают несколько типов крепления к трубе:
Важно знать! Крепеж клапанов межфланцевого типа осуществляется путем зажима между трубопроводными фланцами. Автоматический запуск устройства происходит при рабочей транспортировке смеси по трубам
Особенности установки запорного устройства
При установке клапана можно воспользоваться услугами сантехника или обойтись своими силами. Время и характер работ координируется с сотрудниками управляющей компании или «Водоканала».
Установка занимает не более 30-60 минут, но часто производится в дневное время, чтобы не вызвать дискомфорта у жителей дома.
Последовательность монтажа обратного клапана.
Монтаж устройства выполняется в такой последовательности:
- проверить клапан, залив в него воду в прямом и обратном направлении;
- в предполагаемом месте установки вырезать часть трубы, длина которой равна длине устройства;
- нарезать резьбу для клапана, очистить с нее остатки стружки и заусенцы;
- уложить на резьбу уплотняющие материалы (льняную нить, герметик и др.);
- надеть на обрезок выше раструба компенсирующий патрубок;
- установить на оставшийся обрезок клапан (правильное расположение относительно потока жидкости указывается на корпусе или в инструкции);
- совместить патрубок-компенсатор и отверстие клапана;
- затянуть крепления ключом.
Монтаж запорной конструкции на унитаз является более простым. На выпуск сантехнического прибора устанавливается манжета с готовым обратным клапаном. Выпуск совмещается с канализационной трубой. Между изгибом отвода и раструбом устройства должен располагаться прямой участок.
Штатные крепления унитаза не рекомендуется усиливать с помощью герметика или цемента, т.к. это осложнит доступ для очистки.
Виды обратных клапанов и принцип их работы
Принцип работы запорного клапана основан на перекрытии заслонки или создании другого препятствия для стоков, которые поднимаются в обратном направлении. На выходном патрубке или внутри устройства установлен шарик или пружинный механизм. При подъеме сточных масс давление снизу на шар или заслонку увеличивается, а они прижимаются к выходному отверстию, перекрывая просвет трубы.
Существует несколько типов клапанов: шаровые, подъемные, лепестковые и межфланцевые. Подробно рассмотреть, как работает каждый тип устройства, можно на видео, где демонстрируется нормальный и обратный ток воды, который блокируется запорной арматурой.
Принцип работы обратного клапана.
Поворотные лепестковые
В поворотных клапанах запорной частью конструкции является тарелка (мембрана), усиленная пружиной. Мембрана выполнена в виде лепестка — округлой заслонки.
Если сточные массы движутся вниз под действием силы тяжести, то она поворачивается и смещается, не препятствуя прохождению воды. Гидравлическое давление сжимает пружину, и в ней накапливается механическое напряжение. Когда давление падает, пружина разжимается, а проход запирается. Если сброс стоков сверху отсутствует или массы движутся в обратном направлении, то усилие пружины прижимает «лепесток» к ободку устройства.
Диаметр клапана больше, чем трубопровода, поэтому в месте его установки может возникнуть затор. Чтобы избежать его образования, в верхней части устройства располагают технологическую крышку, которую можно снять для прочистки просвета, промывания стенок и механизма.
Подъемный
В подъемном клапане препятствие не поворачивается относительно направления потока, а движется строго вертикально.
Схема устройства подъемного канализационного клапана.
Благодаря конфигурации устройства входное отверстие стока находится ниже, чем выходное. При нормальном прохождении сточных масс давление приподнимает запорную крышку, сжимая пружину, которая прижимает ее к ободку трубы.
Из-за вертикального расположения прижимающей пружины подъемный клапан является более надежным, чем поворотный, но засоряется гораздо чаще. Для восстановления проходимости трубы необходимо снять несколько болтов, а затем заменить или очистить устройство от мусора.
Шаровый
В шаровом приборе входное отверстие перекрывается крупным пластиковым шариком. Верхняя часть клапана разработана таким образом, чтобы при движении сточных масс сверху вниз шар вдавливался в специальное углубление. Это углубление располагается сверху трубы, поэтому округлое препятствие приподнимается только на диаметр потока.
Строение шарового обратного клапана на канализацию
Углубление и входной ободок соединены дополнительным сочленением, которое облегчает перемещение шара.
Из-за отсутствия уклона в противоположном направлении при обратном токе фекалий шарик не поднимается, а прижимается к ободку входного клапана.
Шаровые запорные устройства хорошо подходят для встраивания в систему напорной канализации. Усилие потока, нагнетаемого насосом, надежно удерживает шарик в углублении, не позволяя уменьшить давление воды.
В отличие от пружинных клапанов, она допускает просачивание сточных вод из-за неплотного прилегания шара. Это считается существенным недостатком, несмотря на то, что просочившихся масс и вод недостаточно для затопления.
Межфланцевый
Межфланцевый обратный клапан обладает небольшими размерами.
Межфланцевый клапан отличается небольшими габаритами. Запорная часть выглядит как заслонка, которая поворачивается относительно нормального потока жидкости.
Если крепление заслонки представляет собой горизонтальный стержень по центру устройства, то запор состоит из 2 частей-полукругов. Запор в виде цельной тарелки крепится к стенке клапана тугой пружинкой.
Несмотря на размерное преимущество в сравнении с другими пружинными моделями, межфланцевые приспособления устанавливаются преимущественно в водопроводные сети, а не в канализацию.
