Обслуживание газовых котлов Navien: инструктаж по монтажу, подключению и настройке

Техническое устройство и принцип работы газового котла Навьен

Рассмотрим устройство двухконтурного газового котла Navien Deluxe Coaxial.

Устройство газового котла Навьен

Прибор имеет два теплообменника, осуществляющих подготовку теплоносителя (основной) и хозяйственной горячей воды (вторичный). К соответствующим патрубкам подключаются линии подачи газа, холодной воды, которая поступает в теплообменники, где нагревается до определённых температур. Затем, при помощи циркуляционного насоса, теплоноситель направляется в систему отопления дома.

Вся работа устройства управляется при помощи электронного блока, обеспечивающего своевременное отключение/включение горелки, контролирующего посредством специальных датчиков температуру воды в обоих контурах. Плата управления защищена от скачков напряжения в сети, но в районах с частыми или значительными перепадами напряжения необходимо использовать стабилизатор.

Котлы Навьен имеют выносной блок управления, оснащённый дисплеем, на котором виден текущий режим, температура, прочие эксплуатационные параметры прибора. Кроме того, на дисплей выводится код ошибки, обнаруженной управляющим блоком в какой-либо системе прибора.

Как подключить и настроить

Установка котла не требует никаких специфических действий. Напольные устройства устанавливаются в определённом месте, навесные подвешиваются на стену при помощи штатной навесной рейки.

Навеска котла производится через демпферные прокладки (резина, поролон и т. п.), чтобы шум при работе не распространялся по всему дому. К соответствующим патрубкам подключаются газовые и водопроводные трубы, система отопления и ГВС дома. Также подключается система подачи воздуха и удаления дыма (в зависимости от типа конструкции).

Настройка котла осуществляется приведением давления газа в нормативное значение. Для этого отключают подачу воды и регулировочным винтом настраивают минимальное и максимальное давление газа, соответствующее работе в разных режимах. После этого возобновить подачу воды. При работе необходимо периодически проверять состояние соединений котла при помощи мыльного раствора — если они негерметичны, появятся пузыри. При появлении шума или иных признаков незапланированного изменения режима работы, следует отключить подачу газа и проверить состояние оборудования.

Краткая инструкция по эксплуатации: управление и регулировка

Все действия с котлом производятся при помощи выносного пульта управления. Регулировка температуры воды в системе отопления производится нажатием кнопок «+» или «-» на пульте при выбранном режиме «отопление», который обозначается стилизованным изображением батареи. Дисплей показывает числовое значение установленной температуры. Имеется также возможность настроить режим по температуре воздуха в помещениях, для чего надо включить соответствующее обозначение на дисплее (символ домика с термометром внутри). Мигающее изображение показывает желаемое значение температуры, а постоянное — фактическое. Регулировка горячей воды производится подобным образом, надо лишь переключить режим.

Распространённые ошибки и причины неполадок

Иногда котёл выдаёт на дисплей специальный код, обозначающий ошибку в работе какой-либо системы. Рассмотрим типичные ошибки и коды:

В этой таблице приведены распространённые ошибки котлов Навьен

Для решения возникших проблем следует устранить источник неисправности самостоятельно или обратиться к специалистам. Существуют некоторые специальные требования, которые указаны в инструкции. Например, код 10 — ошибка в системе дымоудаления — может возникнуть при исправно работающей системе, просто снаружи поднялся сильный ветер. Для того чтобы избежать появления ошибок, следует внимательно изучить инструкцию пользователя.

Газовые котлы Навьен — практичные и удобные в эксплуатации устройства, выгодные с экономической точки зрения, обладающие полным функционалом и возможностями. При относительно невысоких ценах, южнокорейское оборудования оптимальным образом подходит для суровых российских условий, позволяет создать в доме комфортную температуру, организовать подачу горячей воды. Установка, эксплуатация, обслуживание котлов Navien не вызывает никаких сложностей, все действия подробно описаны в прилагаемой инструкции. Обнаруженные неисправности или возникшие проблемы оперативно устраняются специалистами из сервисных центров.

Настройка газового котла Навьен

Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.

Настройка отопления

Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.

Настенные газовые котлы Navien – модельный ряд, плюсы и минусы

Как работают и какие преимущества газовых котлов «Navien Ace»

Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.

Отопление с регулировкой температуры воздуха

Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».

При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.

Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.

Настройка температуры горячей воды

Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.

Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек»

Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».

Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.

Режим «Вне дома»

Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.

Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет

Настройка режима «Таймер»

Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.

Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.

Установка и подключение

Монтаж, наладку и первый пуск любой модификации газового котла Navien должны выполнять сервисная служба, а запуск газового оборудования представители горгаза.

Впрочем, собственнику теплового оборудования потребуется знать основные моменты пуска котла в эксплуатацию, чтобы контролировать ход монтажно-строительных работ.

Газовый котел не допускается устанавливать во влажных, подвальных помещениях, не имеющих приточной вентиляции. Обычно такие навесные агрегаты устанавливают в кухнях, если позволяет свободная площадь, а напольные варианты в специальной топочной.

Основные правила расположение настенного котла Navien:

Котел устанавливается на капитальную стену из жаростойких материалов.
Промежуток от фронта котла до противоположной стены должен быть не менее 1.0 для того чтобы можно было обслуживать устройство.
Промежуток от котла до любого электроприбора должен быть не менее 0.6 м.
Промежуток между боковой поверхностью котла и стен должен быть не менее 0.2 м.
Промежуток между уровнем пола и нижней плоскостью котла должен быть не менее 0.8 м.
Агрегат должен иметь самостоятельную линию электропитания 220В/50Гц.
Корпус котла в обязательном порядке заземляют.
Помещение, в котором устанавливается газовый аппарат, должен иметь 3-х кратную часовую систему приточной вентиляции.

Принцип работы котла

Чтобы разобраться в причинах поломки, необходимо понимать, как работает котел. Двухконтурные приборы «Аристон», «Бакси» и другие модели имеют нескольких блоков. В газовом узле происходит зажигание и горение, водяной узел отвечает за подачу воды и давление в магистрали. Дымоотводный блок выводит продукты сгорания на улицу.

Как только вы запускаете котел, срабатывает насос, который закачивает воду в систему. Открывается газовый клапан. Жидкость циркулирует по трубкам теплообменника, а горелка равномерно прогревает его корпус. Датчики контролируют процесс нагрева. Как только температура достигает заданной, подача газа отключается, нагрев прекращается.

При открытии смесителя срабатывает датчик потока. Он дает сигнал плате о переключении трехходового клапана на обогрев ГВС. Когда смеситель закрывается, клапан переключается на систему обогрева. Некоторые модели оснащены режимом «быстрый старт». Тогда клапан периодически переключается, подогревает и первый, и второй теплообменник.

Устройство и основные элементы котла

Важно знать свой котёл, чтобы выполнять простейшие действия по его обслуживанию. Хотя модель от модели может отличаться, в корпусе можно найти основные элементы:

камеру сгорания;
теплообменник;
расширительный бак;
газовую горелку;
циркуляционный насос;
блок управления.

Особое внимание нужно уделить устройству нижней части корпуса, так как здесь производится подключение входов и выходов контуров, и располагаются другие важные детали

Схема котла Навьен

Ближе к стене есть 4 соединительных патрубка:

Вход подачи.
Вход обратки (с предохранительным клапаном).
Выход горячего водоснабжения.
Холодная вода.

Дальше небольшой патрубок подачи газа.

Перед входом обратки располагается фильтр горячей воды, а ещё ближе – сливная заглушка.

Перед выходом ГВС располагается подпиточный кран, при помощи которого система заполняется водой.

Если же продолжается падение температуры, и она доходит до -6°, срабатывает горелка, которая подогреет воду до +21°.

Используйте водонагреватель

Водонагреватель, врезанный в контур горячего водоснабжения, выступает в роли буферной ёмкости. Его предназначение – выравнивание температуры горячей воды и сглаживание возможных скачков температуры. Водонагреватель накопителя и нагреватель газового котла выставляют на одну и ту же рабочую температуру.

Даже в случае одновременного включения кранов горячей воды на разных точках её забора, все пользователи в первое время будут получать воду из накопителя. Снижаются затраты времени, связанные с ожиданием комфортной температуры воды. Снижается непроизводительный расход воды.

Включение и выключение подачи горячей воды на любой точке забора вызывает перепад температуры воды на выходе из газового котла. Однако эта вода попадает в нижнюю часть водонагревателя, а при её выходе из верхней части температурный скачок полностью сглаживается.

Подключение водонагревателя через шаровый кран позволяет в любой момент перейти на обычную систему работы газового котла, что может обеспечить бесперебойное горячее водоснабжение в случае поломки водонагревателя.

Использование байпас перемычки с краном в непосредственной близости к котлу позволяет исключить котёл из системы горячего водоснабжения. В случае нахождения котла на техническом обслуживании, использование имеющегося водонагревателя позволит обеспечить бесперебойную работу системы горячего водоснабжения.

Советы по эксплуатации

Пользователь никогда не должен вмешиваться в работу газовых систем котла и газовой магистрали. Эти работы выполняются только специалистом горгаза. При обнаружении утечек газа либо неисправности работы оборудования, установленного на газовой линии, пользователь должен немедленно перекрыть главную газовую задвижку на котел, тщательно провентилировать помещение и вызвать аварийную службу.

Газовые котлы Навьен очень надежное оборудование, при правильной эксплуатации поломки его случаются очень редко. Кроме того программный блок управления устройства имеет хорошую систему диагностики, которая не только установить причину сбоя, но и своевременно уведомит пользователя.

Возможные неисправности и способы их устранения

Коды ошибок Навьен:

01 – перегрев (проверить работает ли насос и не засорился ли фильтр).
03 – нет газа (проверить, открыт ли кран).
04 – ложный сигнал о пламени (проверить исправность газового клапана, замена электродов или платы).
05 – 06 – КЗ на датчике температуры или обрыв.
09 – неполадки с вентилятором.
10 – неполадки с удалением дыма (проверить работоспособность вентилятора, не засорился ли дымоход, правильность подсоединения трубок вентилятора, причиной мог стать и порывистый ветер).
013 – КЗ на датчике протока ОВ.

Если котёл ошибок не выдаёт, но работает значительно хуже, причина может быть в засорившемся фильтре или завоздушенности системы.

Котлы Навьен, как и любая другая техника, любят хороший уход и грамотное обращение. Регулярные проверки и сервисный контроль помогут избежать поломок.

Монтаж внутренней электросети – ответственный этап при обустройстве нового здания. Электричество в частном доме своими руками – как правильно сделать проводку? Читайте советы профессионалов.

Основные коды ошибок и их расшифровка

Рассмотрим, какие коды ошибок могут появиться на дисплее агрегата:

Код ошибки	Тип неисправности
Е01-02	Отсутствие теплоносителя в системе (сбой работы датчика протока)
Е03	Отсутствие пламени
Е04	Ложное свидетельство о наличии пламени (пробой искры на датчик)
Е05	Обрыв датчика температуры ОВ
Е06	КЗ датчика температуры ОВ
Е07	Обрыв датчика температуры ГВС
Е08	КЗ датчика температуры ГВС
Е09	Отказ вентилятора
Е10	Сбой в работе системы дымоудаления
Е13	КЗ датчика протока ОВ
Е15	Неисправность или отказ платы управления
Е16	Превышение допустимой температуры нагрева котла
Е18	Перегрев датчика дымоудаления
Е27	КЗ или обрыв датчика давления воздуха

Появление большинства ошибок сопровождается остановкой работы котла, что опасно в зимнее время, поэтому реагировать на них следует максимально оперативно.

Почему котел плохо греет, не набирает температуру

Нет горячей воды? По каким причинам техника не работает? Иногда дело во внешних факторах. Рассмотрим подробнее.

Прибор работает, но не нагревает или слабо греет

Воздушная пробка. Проверьте, не скопился ли воздух в батареях. С помощью кранов удалите лишний воздух. Если у вас нет воздухоотводчика на радиаторах, тогда нужно его установить. Регулируя его краник, можно спускать скопившийся воздух в системе.

Также осмотрите клапан на засор. Чаще всего он забивается накипью.

Засор в радиаторах. После остывания спустите воду с труб. Если она сильно загрязнена, прогоняйте по батареям до тех пор, пока не потечет чистая.

Неверное подключение. Если не идет горячий поток, убедитесь, что диаметр труб соответствует заявленным в инструкции. Правильно ли подведены шланги, смонтированы запорные вентили.

Низкое давление в магистрали. Его недостаточно для открытия клапана и зажигания горелки. Долейте воды.

Скопление накипи в теплообменнике. Можно заметить, что техника долго нагревает жидкость, батареи слабо греются. Очистите трубки радиатора от отложений. Для этого узел лучше снять, но это можно сделать не во всех моделях. Поэтому снимите кожух, отключите прибор от газа и воды. Подключите к теплообменнику трубки от насоса, прогоните по системе очистную жидкость. Специальные средства можно подобрать в магазине. Затем промойте детали проточной водой.

При покупке важно обратить внимание на марку и модель котла. Например, , « Электролюкс », « Ардерия », « Аристон », « Будерус » запрещают использование реагента. Рекомендуется устанавливать очистные фильтры либо использовать дистиллированную воду

Рекомендуется устанавливать очистные фильтры либо использовать дистиллированную воду.

Антифриз можно применить к моделям Baxi , « Беретта », « Вайлант », « Протерм », « Селтик », « Корея Стар ». Но для каждого производителя выпускается отдельный реагент.

Засор фильтра. Еще одна причина плохого прогревания батарей. Сетчатый фильтр забивается мелким мусором, поэтому его периодически снимают и прочищают под проточной водой. При сильном засоре или износе деталь лучше заменить.

Неверная регулировка. Проверьте установленные значения на панели. Возможно, выбрана слишком низкая температура, поэтому газ не греет горячую воду.

Проблемы с работой циркуляционного насоса. Перегреваясь, насос отключается при включении горячей воды. Его мощности может быть недостаточно для нормальной циркуляции. Отрегулируйте настройки.

Конструкция батарей не подходит вашему оборудованию. Каждая конструкция имеет свою проходимость и теплоотдачу. Неправильный выбор приводит к снижению нагрева за счет проходимости системы.

Несоблюдение уклона магистрали. Проблема характерна для систем с естественной циркуляцией, которая обеспечивается соблюдением норм установки. По документам уклон труб на каждый погонный метр должен составлять не менее 10 мм. Нет уклона — нет нагрева. Теплоноситель застаивается, батареи остаются холодными.

Как установить настенный котел пошагово

Установка газовых котлов Навьен выполняются согласно проекту газификации, выполненного по техническим условиям, выданным региональным отделением газовой службы и утвержденного контролирующими органами: архитектуры, СЭС, пожарной инспекции и другими, в соответствии с требованиями директивных материалов по безопасной эксплуатации газового оборудования.

Пошаговая установка настенного котлоагрегата:

Выбор места установки и подготовка стены для размещения котла Навьен, выполняется по проекту. Так как масса конструкции составляет 25-35 кг, стенка, на которую будет смонтировано устройство, должна быть капитальной или дополнительно укреплена, чтобы выдержать нагрузку.
Устанавливают анкерный болт для надежного крепежа конструкции.
Устанавливают на стену теплоизоляцию и буферную панель, например, резину, для предотвращения вибрации котла Навьен Делюкс и шумового фона.
Устанавливают агрегат Navien строго в горизонтальном положении, с соблюдением расстояния не менее 60 см со всех сторон для ремонта и обслуживания.
Выполняют подключение к электрической линии с напряжением 230 В. Розетка для подключения устройства должна быть индивидуальной и расположенной на расстоянии не более 300 мм от корпуса. Котельное оборудование должно быть обязательно заземлено.
Выполняют подключение агрегата к газопроводу напрямую. К данному участку не должно подключаться любое другое газовое оборудование. Место монтажа нужно жестко закрепить, чтобы не допустить самостоятельного демонтажа деталей.
Выполняют подключение к водопроводу диаметром 15 мм или 1/2″. В точке входа холодной воды в агрегат устанавливают запорно-регулирующий кран. Давление воды должно находится в пределах от 1 кгс/см2 до 6 кгс/см2. В противном случае нужно будет применить методы увеличения/уменьшения давления в водопроводе.
Выполняют обвязку агрегата с системами отопления. При подключении труб к батарее на верхней части устанавливают ручной либо автоматический воздухоотводчик, для удаления воздуха из сети.
Все области соединений фиксируют с применением монтажных муфт либо монтажных гаек.
Выполняют теплоизоляцию труб и коллекторов.
Устанавливают термостат на стене в отапливаемой комнате, с расстоянием от пола 1.5 м.

Подключаем дымоход

Котел Navien с естественной системой дымоотвода устанавливается в комнате обладающей надежной приточной вентиляцией, способной обеспечить 3-х кратную циркуляцию воздуха.

Сечение дымохода должно соответствовать дымовому патрубку газового котла Navien. Схема дымоотвода и его геометрические размеры должны отвечать схеме, указанной заводом-изготовителем в технической документации котла.

Главные требования при установке элементов системы дымоотвода:

По всей протяженности дымохода диаметр его должны быть без перегибов, равным или больше, чем дымовой патрубок агрегата.
Дымоход устраивают вертикально. Если по схеме присутствуют горизонтальные участки, то их длина должна быть не более 2 м. На данном участке устанавливают ревизию для очистки дымоотводной системы.
Сечение дымовой трубы выполняют круглым, поскольку в прямоугольных и квадратных конструкциях существуют застойные зоны, в которых накапливается сажа, снижается тягу.
Металлом дымохода является нержавеющая сталь.
На дымоходе устанавливают дефлектор.
В нижней части в зоне тройника или опоры, устанавливают заглушку с конденсатоотводчиком.

Серия газовых котлов Navien Deluxe

Газовые котлы Navien являются продукцией южно-корейского промышленного концерна KyungDong NAVIEN.

Фирма специализируется на производстве и проектировании отопительного оборудования, работающего на различных видах топлива — жидком, твердом, газе и электричестве.

Navien Deluxe — это серия двухконтурных настенных газовых котлов, пришедшая на смену снятому с производства семейству Navien Ace.

Конструкция и набор функций практически не изменились, хотя некоторые моменты улучшены и дополнены.

Агрегаты выполняют подачу теплоносителя (ОВ) в систему отопления и одновременно обеспечивают жилище горячей водой (ГВС).

Корейские разработки выполнялись с учетом российских условий и специализированы к работе с неустойчивыми параметрами по всем направлениям — давлению газа и воды, колебаниям электроэнергии. Оборудование полностью соответствует нормам и стандартам, действующим на территории РФ.

ВАЖНО!
Котлы Навьен снабжены специальным устройством, компенсирующим колебания напряжения в сети до 30%.

Советы и рекомендации по эксплуатации котла «Навьен»

Главные советы специалистов касаются безопасной эксплуатации котла:

Помещение, где расположен агрегат, должно иметь хорошую вентиляцию.
Агрегат обязан иметь отдельное самостоятельное подключение к электросети.
Работать котел должен в полной сборке и защитном корпусе.
Запрещено пользователю самостоятельно ремонтировать газовое оборудование котла.
Котел должен подвергается ежегодному освидетельствованию представителями горгаза.
Собственник котла должен периодически проверять стыки котла и газопровода на герметичность мыльным раствором.

Дополнительная информация. При появлении утечек немедленно перекрывают газовый вентиль, вентилируют помещение и вызывают аварийную газовую службу.

Газовые котлы Navien давно применяются российскими потребителями. Они совершенно справедливо заслужили доверие у покупателей. Легкая компоновка с широчайшими современными функциями нагрева воды позволяют выбирать эти модели из большого списка предложений на рынке отопительной техники.

Языки: Русский
Тип: ZIP
Размер: 21.31 MB
Описание: Настенный газовый котёл

Основные ошибки и неисправности

Специалисты сервисных центров утверждают, что 80% проблем при работе газового котлоагрегата встречаются по причине обнуления фазы из-за неправильного подключения вилки от котла в розетку. При правильной установки система сама сбрасывает ошибки, и начинает запуск установки.

Неудовлетворительная работа котла часто связана с низкими параметрами в газовой магистрали, это можно проверить самостоятельно, поставив обычный чайник на газплиту, если он закипает очень долго — проблема в качестве газа.

Когда при работе котлоагрегата, появляется шум и вибрация, нужно продиагностировать работу вентилятора. Балансировка которого может быть нарушена из-за налипшей на лопасти пыли.

После ее очистки шум, как правило, пропадает. Во время диагностики проверяют состояние подшипников и обновляют их смазку.

Газовые котлы Навьен — надежные и многофункциональные устройства, работающие с высокими энергетическими показателями. Они существенно ниже в цене в сравнении с моделями из ЕС, практически не уступают им в качестве и энергоэффективности.

Достоинства и недостатки

К достоинствам котлов Navien Deluxe принято относить:

Возможность обеспечивать подачу ГВС вместе с организацией отопления жилища.
Экологическая безопасность оборудования.
Приспособленность к российским технологическим и климатическим условиям.
Простое и надежное управление, наличие выносного пульта.
Наличие системы самодиагностики посредством группы датчиков, выполняющих мониторинг всех систем и узлов агрегата.

Недостатками агрегатов являются:

Зависимость от наличия электропитания, газа и воды.
Высокий уровень шума.
Возможность использования только штатных комплектующих.

Все особенности котлов Navien Deluxe, по сути, являются специфическими признаками конструкции и вполне могут быть компенсированы правильной эксплуатацией и обслуживанием.

Эксплуатация газовых котлов Navien

Схема газового котла

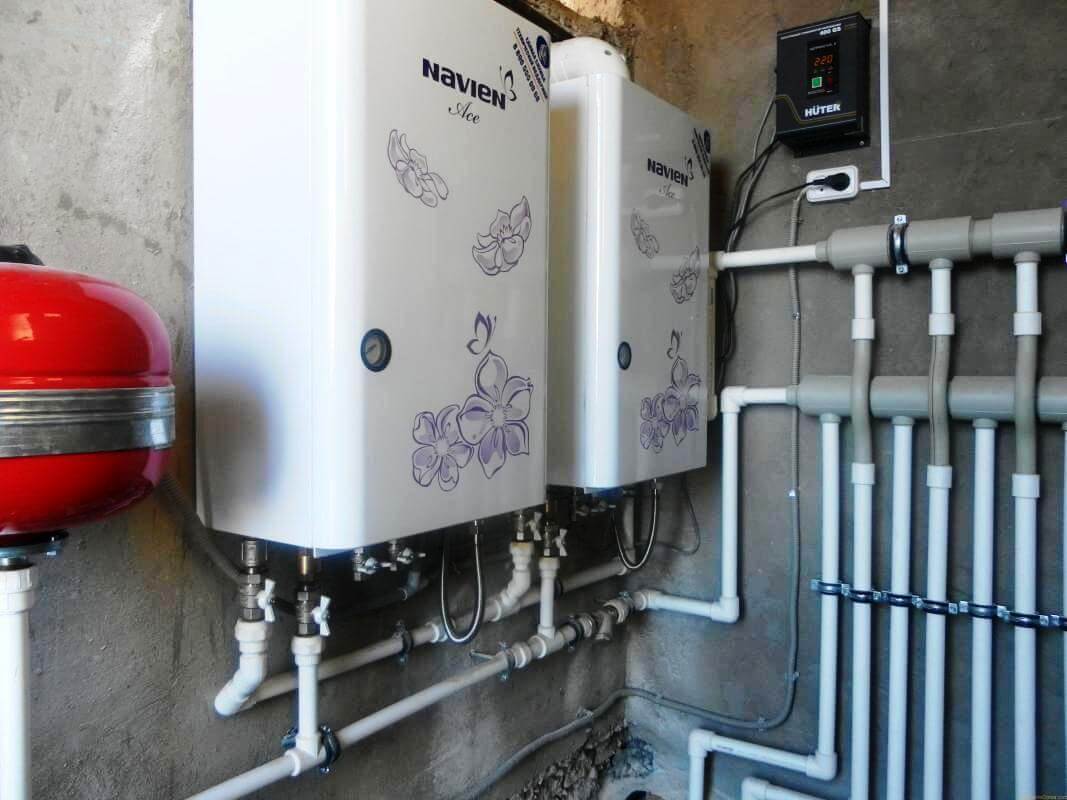

Место для установки и постоянной эксплуатации газового котла выбирается с учетом следующих моментов:

навешанный на стену агрегат должен быть удален от других бытовых приборов на расстояние не менее 60 см;
помещение с размещенным устройством оборудуется эффективной системой вентиляции;
подводящая электричество розетка располагается не ближе чем 30 см от корпуса котла.

Для его подключения по месту установки потребуется подвести отдельную линию электропитания. Поскольку потребляемая им мощность (а значит и ток в цепи) достигают значительной величины, включать прибор через обычный переходник или с помощью удлинители запрещено. Согласно ПУЭ ответвление для агрегата должно соответствовать следующим требованиям:

напряжение питания – 220Вольт 50 Гц;
сечение кабельных жил выбирается исходя из мощности монтируемого оборудования (не менее 2,5 см квадратных);
питающая линия защищается отдельным автоматом и УЗО.

Пробное включение и выключение

Перед запуском котла необходимо проверить давление внутри рабочего контура

Для самостоятельного запуска котла в работу потребуется провести ряд подготовительных операций:

заполнить систему водным носителем;
удалить из нее остатки воздуха;
проверить давление внутри рабочего контура.

При обнаружении его падения следует тут же отключить котел и проверить все сопряжения на наличие утечек.

Первые две операции проводятся согласно прилагаемой к оборудованию инструкции, где подробно описаны все этапы пусковых работ. Когда никаких отклонений от нормальных режимов не обнаружено, можно перейти к его повседневной эксплуатации.

Настройка газового котла Навьен

Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.
