Обустройство вентиляции из канализационных труб: сооружение воздуховодов из полимерных изделий

Как сделать безопасный воздуховод

Чтобы вентиляция из канализационных труб работала долго и эффективно, на этапах проектирования и строительства необходимо учитывать ряд важных моментов.

Подготовка труб

Для самостоятельного монтажа вентиляции удобнее использовать пластиковые изделия круглого сечения диаметром 15 см. Такой канал способен обеспечить приток воздуха объёмом не менее 30 кубометров в час при высоте воздуховода порядка 3 метров. Высота воздуховода здесь непосредственно определяет тягу. Соответственно, чем выше воздуховод, тем больший объем воздушных масс он будет способен пропускать по каналам вентиляции и наоборот.

В зависимости от предполагаемой мощности вентиляции, могут применяться другие стандартные трубы диаметром 10, 12,5, 15 или 20 см. В зависимости от этих размеров подбираются соответствующие фитинги и крепёжные элементы.

Проблему со статическим электричеством поможет решить применение антистатиков. Перед монтажом достаточно просто обработать внутренние поверхности трубопроводов специальным составом.

Полнофункциональная система вентиляции достаточно сложна и помимо воздуховодов в обязательном порядке включает несколько элементов:

• Вытяжной вентилятор.
• Приточный вентилятор.
• Рекуператор (устройство, способное сообщать входящему воздушному потоку часть тепловой энергии выходящего воздуха).
• Подогреватель воздуха.
• Система фильтрации. Помогает очищать воздушные массы от пыли и вредных примесей.
• Автоматические устройства, способные производить полный контроль за функционированием системы без участия человека.

Схема

Оптимальным вариантом для частного дома станет расположение основной выходной трубы вдоль одной из стен в центральной части дома. Отсюда будет удобно сделать разводку до всех комнат, используя канализационные трубы.

Примерный порядок проведения работ по монтажу системы вентиляции:

• Составляется подробная схема проекта, которая должна максимально полно описывать детали системы вентиляции с указанием количества и размеров необходимых для реализации её строительства элементов. Для вычисления оптимального диаметра воздуховодов удобно использовать специальные программы, которые легко найти в свободном доступе.
• Уже на этом этапе следует чётко понимать, будет проектируемая система вентиляции естественной или принудительной. Определяющим показателем в этом случае выступает разница температур и давления на входе и выходе – обязательное условие для самопроизвольного движения воздуха по воздуховодам. Помните, чем выше разница температур, тем активнее будет функционировать вентиляция.
• Если должных показателей воздухообмена естественным путём достичь не получается, стоит предусмотреть включение в систему дополнительных элементов для принудительной вентиляции, к примеру, вентиляторов.
• В соответствие со схемой на месте делается разметка и фиксируется крепёж. Для крепления к потолку удобно использовать хомуты соответствующих размеров.
• Конструкцию по возможности стоит делать без острых углов или резких переходов. Плавные изгибы сделают перемещение воздушных потоков более эффективным.
• Отдельные участки вентиляции соединяются разборными или неразборными элементами. Второй способ представляется предпочтительным (хотя и чуть более затратным), поскольку в будущем даст возможность без труда делать профилактику.
• Для систем принудительного типа осуществляется монтаж дополнительных элементов – вентиляторов, рекуператоров и т.п.
• Все ответвления должны подводиться к одной точке, находящейся на максимально возможной высоте, откуда будет выведен наружу общий патрубок.
• Чтобы избежать образования конденсата, участок трубопровода на крыше следует дополнительно утеплить.

Конструкция вентиляционного канала

Все вытяжные системы строятся по одной технологии. Отличия состоят в их протяженности, наличиии контрольных датчиков и прочих вспомогательных устройств. Во всех случаях проектирование предусматривает захват всех помещений, чтобы не допустить возникновения застойных явлений.

Типовой вентиляционный трубопровод дома состоит их таких деталей, узлов и механизмов:

1. Наружная решетка с противомоскитной сеткой, закрепляемая на фасаде здания. Место крепления выбирается в самой дальней комнате. В зависимости от планировки и конфигурации помещения решетка устанавливается на торцевой стене, над окном или за радиаторами отопления.
2. Воздушный клапан. Задачей данного приспособления является предотвращение оттока воздуха в обратном направлении при изменении погодных условий.
3. Воздушный канал. Он собирается из звеньев разной длины, тройников, колен и заглушек. Стыковка проводится с помощью раструбов, внутри которых расположены резиновые прокладки.
4. Карманный фильтр. Устройство предназначено для сбора пыли, которая всасывается в вытяжной канал. Удаление мусора проводится по мере наполнения накопителя.
5. Магистральный вентилятор. Используется постоянно или при отсутствии тяги. Приборы диаметром 100 мм плотно входят в канализационные трубы с внешним диаметром 110 мм.
6. Гибкие вставки. Они применяются в тех местах, где на пути трассы встречаются преграды или необходимо сделать плавный поворот.
7. Выходной блок. Он состоит из труб, прижимных плит, герметизирующих прокладок, решетки и зонтика.

В зависимости от места прохождения вентиляционного канала в доме, он отделывается звукоизолирующими приспособлениями для снижения шума от вентилятора и движущегося воздуха.

Материалы и инструменты

Рекомендуется приобретать пластиковые секции и фитинги, изготовленные одним производителем. Так детали лучше всего подойдут друг к другу. Несмотря на единые стандарты, продукция разных компаний может отличаться по размерам.

Для сборки вентиляционного канала из полимерного материала потребуются такие инструменты и приспособления:

• перфоратор;
• ножовка по металлу;
• масляный уровень;
• рулетка;
• маркер;
• острый нож;
• киянка;
• молоток;
• отвертка;
• маркер.

Чтобы собрать вентиляционную систему необходимо приобрести такие материалы:

• пластиковая труба с внешним диаметром 110 мм;
• гибкие вставки из алюминия или силикона;
• фитинги (углы, тройники, заглушки, обводы);
• наждачная бумага;
• пластиковые дюбели;
• хомуты, соответствующие размеру труб диаметра;
• шурупы;
• силиконовая смазка.

Рекомендуется приобретать материалы с резервом в 10-15% из расчета на возможный брак и ошибки.

Расчет необходимого диаметра труб и количества материала

Интересная комбинация вентиляционных изделий

Алгоритм проведения расчетов вентиляционной системы из пластиковых канализационных труб состоит из решения двух основных задач – расчета продуктивности вентиляции и общего количества материала для постройки.

На начальном этапе проводится расчет, в котором просчитываются диаметры пластиковых воздуховодов.

Он делается следующим образом:

вычисляется объем всех помещений дома, при этом во внимание берутся линейные размеры помещений – высота, длина и ширина;
определяется общее количество воздуха, необходимого для замещения в течение 1 часа в доме, для жилых помещений обычно берется их суммарный объем, для кухни, санузла, бойлерной и котельной применяются установленные нормативы СНиП;
полученный результат суммируется и округляется в большую сторону;
определение диаметра вытяжного отверстия и воздуховодов проводится по специальной таблице, учитывающей скорость потока воздуха и объем перемещаемых масс.

Для расчета количества канализационных труб и соединительных элементов составляется схема прокладки трубопроводов. Для прокладки воздуховодов из ПВХ в доме своими руками схема должна учитывать прокладку отдельно линии общей вытяжки и отдельно вытяжку из кухни и котельной.

В расчете учитываются:

• размеры межэтажного перекрытия;
• условия крепления воздуховодов и изгибов;
• количество труб и фитингов определенного диаметра для отдельных веток вентиляции;
• соответствующие по диаметру доборные элементы кровельной конструкции;

При расчете схемы установки канализационных пластиковых труб своими руками рекомендуется максимально уменьшить количество изгибов и поворотов, сделав трассу максимально ровной и легкой для прохождения воздуха.

Для установки канала отвода воздуха из кухни или котельной рекомендуется использовать трубы диаметром 150 или 200 мм. Для вытяжки из ванной и туалета диаметр вытяжки может быть меньшим — от 100 до 150 мм.

А при прокладке вытяжки в жилых помещениях под натяжным потолком или гипсокартонной конструкцией достаточно каналов диаметром 100 мм.

При подборе нужного количества элементов рекомендуется использовать один диаметр труб и фитингов, это позволит в случае необходимости докупить или, наоборот, вернуть лишние элементы в магазин.

Как устроена канализация в частном доме

Каждая раковина, ванна, и туалет в доме связаны между собой общей канализационной системой, которая выводит все на улицу. При смывании унитаза, все фекалии направляются в септик, который располагается как правило за пределами дома. За достаточно продолжительное время все биологические остатки, которые когда-либо попали в канализацию, разлагаются, испуская довольно неприятный запах.

Простая конструкция септика не предусматривает герметичности, что позволяет запахам беспрепятственно выходить наружу, не попадая в квартиру или дом.

Также, для защиты от неприятных запахов, в каждом санитарном узле располагается гидрозатвор, служащий барьером для газов. Пройти через такой барьер газу не под силу. В результате все неприятные запахи остаются в пределах канализации и септика, что не доставляет неудобств.

Но нередко случаются такие случаи, когда гидрозатвор остается пустым. По различным причинам, жидкость, которая должна находиться в гидрозатворе, там попросту отсутствует. Наглядным примером для этого служат ремонтные работы по замене ванны, унитаза или раковины.

Также нередки случаи, когда вода сама выкачивается в результате образования вакуума, который попросту опустошает все гидрозатворы. Причиной образования такой ситуации может послужить прохождение по канализации большого количества жидкости. Как известно из физики, поршень (а в данном случае это вода, проходящая к септику), проходя по цилиндру, втягивает за собой достаточно большое количество воздуха, а при его отсутствии, втягивает за собой все жидкости, которые как раз и располагаются в гидрозатворе.

Когда это происходит, то продукты разложения фекалий и других предметов, которые находятся в септике, попадают в жилище. Конечно, такую проблему достаточно легко устранить повторным наполнением барьеров, но, когда данная проблема появится, газы уже будут находиться в жилом помещении.

Вентиляция в данной ситуации послужит отличным способом вывода неприятного запаха, не позволяя ему доходить до помещений, что сохранит не только комфортную обстановку в доме, но и здоровье жильцов.

Вентиляция на основе вытяжной трубы

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

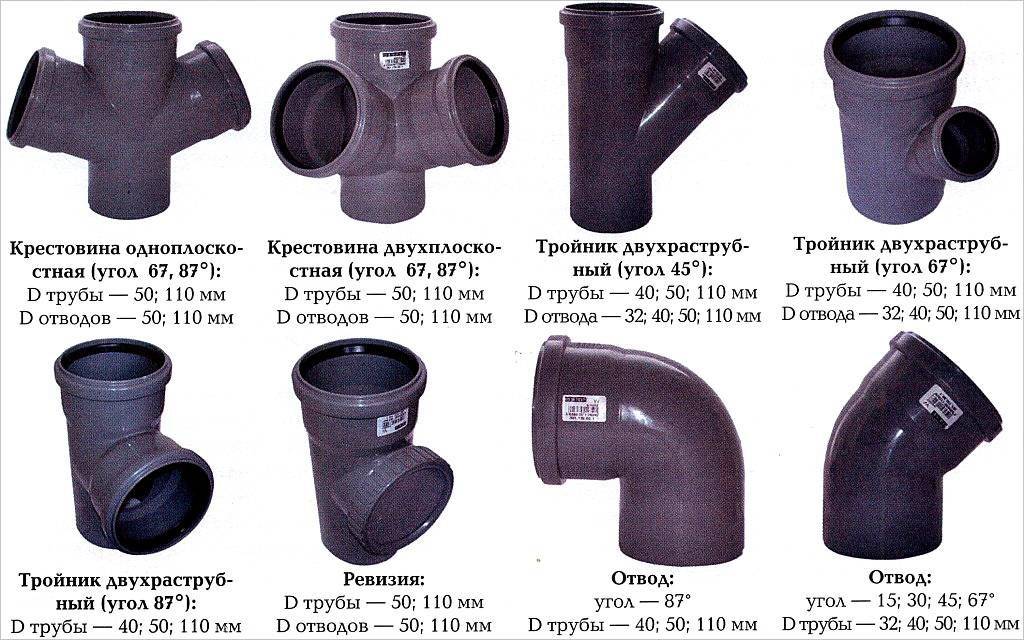

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

• Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
• При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
• При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
• Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
• При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
• Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
• Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Монтаж

Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:

1. Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
2. Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
3. Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
4. Вход и выход должны быть расположены как можно дальше друг от друга.

Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.

Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.

При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.

Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.

Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.

Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.

Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей. В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением

Он устремляется вверх, и запах выходит через него прямо в атмосферу

В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.

Рекомендации опытных мастеров и возможные ошибки

Вентиляция помещения из канализационных труб обычно не вызывает никаких затруднений, но иногда даже у опытных мастеров возникают сложные моменты, которые решить можно только прибегнув к помощи со стороны.

Использование канализационных труб подразумевает использование легких строительных инструментов, так как все работы проводятся по заранее заготовленным поверхностям. Остается лишь соединить и закрепить трубы системы вентилирования. Но здесь есть несколько важных моментов:

• Закреплять трубы необходимо на некотором расстоянии от стен. Расстояния в 1-1.5 см будет достаточно. Этот промежуток позволит снизить степень возникновения конденсата за счет создания тепловой подушки;
• Не стоит сильно стягивать трубы ввиду их хрупкости. Если переусердствовать со стяжкой, то придется идти в магазин за новыми трубами или фитингами.

Рисунок 8. Пример крепления

Частые ошибки возникают и во время строительства шахты на крыше помещения. В основном многие используют полый кирпич, что и является ошибкой. Специалисты рекомендуют использовать пустотелый кирпич. Он прекрасно удерживает температуру и не боится никаких воздействий со стороны окружающей среды.

При устройстве вентиляции частного дома стоит учитывать особенности строения помещения. Если не учесть какой-либо угол или выемку на стадии расчета, то в последующем периоде придется докупать материал. Поэтому все необходимо тщательно просчитать заранее, а лучше начертить подробную схему при помощи инженерных программ.

При выборе вентилятора для принудительной системы стоит обратить внимание на его мощность. Чем мощнее вентилятор – тем лучше

Это распространяется как на большие, так и малые помещения.

Необходимость системы вентиляции в гараже не подлежит оспариванию. В подобных местах вытяжная вентиляционная система должна располагаться в таком положении, чтобы она не создавала никаких помех при передвижении или осуществлении работы.

Установка вентиляционной системы из канализационных труб – процесс простой, но в то же время требующий особого внимания со стороны подбора материала. Правильно подобранный материал – залог качественной вытяжной системы!

Сооружение дефлектора своими руками

Ты можешь сам сделать дефлектор вентилятора. Вам понадобится лист оцинкованной стали, крепления в виде гаек, болтов, металлических ножниц и линейка с карандашом. Нижняя часть дефлектора отмечена на листе как конус. Диаметр нижней части должен быть равен поперечному сечению вентиляционного стояка, а диаметр верхней части больше примерно на пятнадцать процентов от нижнего значения. Конус зафиксирован винтами, заклепками. В середине проекта установите “юбку”, чтобы перекрыть поток воздуха. Зонт прикрепляется к верхней части стоек.

Выбор модели

Для этого лучше выбрать самую простую модель, обеспечивающую эффективное извлечение из канализационной системы в частном доме.

Разработка чертежей

На первом этапе необходимо нарисовать сборочный чертеж изделия и рассчитать размеры и параметры соединения для каждой детали в отдельности. Затем все детали должны быть перерисованы в реальных размерах и масштабе. Чертеж должен быть перенесен на картон.

Подготовка инструментов

При проектировании дефлектора необходимо подумать о технологии его установки и инструментах, которые потребуются для изготовления изделия. Но в любом случае это необходимо:

1. Самыми простыми инструментами для составления технической документации являются линейка, 30- и 45-градусные квадраты, транспортир и компас.
2. Металлические ножницы для резки листового металла.
3. Файл – для удаления заусенцев.
4. Маркер, используемый для маркировки деталей.
5. Просверлите отверстие для крепежных элементов.
6. Металлические буры.
7. Молот слесаря.
8. Порок слесаря.
9. Шайло.
10. Картонные ножницы.

Материалы для изготовления дефлектора

Основным материалом является листовой металл. Критерием отбора является его доступность и финансовые возможности. Отвод для вентиляции канализационного стояка в частном доме может быть выполнен собственными руками. Для этого тебе понадобится:

1. Лист нержавеющей стали имеет толщину 0,25-0,5 мм. Это лучший выбор с точки зрения долговечности.
2. Алюминиевый лист имеет толщину 0,4-0,8 миллиметра. По долговечности она ничуть не уступает нержавеющей стали.
3. Листы из других металлов – меди, титана, цинка и др.
4. Оцинкованные стальные листы толщиной 0,4-0,6 мм. Самый популярный материал с точки зрения соотношения цены и качества и доступности.
5. Картон толщиной 1,0-1,5 мм для изготовления моделей и развёртывания деталей.
6. Клепки – это стандартные алюминиевые или тянутые заклепки.

По мере вашей работы могут потребоваться другие вспомогательные материалы.

Изготовление приспособления

Первый шаг – вырезать макетные части устройства из картона. Затем они используются для сборки модели дефлектора, детали могут быть закреплены с помощью степлера.

После проверки всех размеров на картонных деталях шило используется для выполнения отверстий в местах расположения заклепок. Схема разобрана, а металлические детали вырезаны в соответствии с разверткой. Отверстия для крепежа просверливаются в соответствии с метками отверстий от шипа.

Затем он собран.

Значимые недостатки в вентиляции канализационной системы

Недостаточная вентиляция канализационного стояка в частном доме очень быстро проявляется в виде неприятных запахов. И причины этого, как правило, следующие:

• недостаточный размер канализационных стояков, что приводит к выпадению сифонов;
• увеличение времени простоя водопроводной арматуры, вызывающее ее высыхание;
• трещины в канализационных трубах из-за неправильного монтажа. Канализационная вытяжка в частном доме необходима для создания комфортных условий жизни.
