Вытяжной вентилятор – устройство, которое все чаще можно увидеть в домах наших сограждан. Причин для этого несколько. Во-первых, за последнее время благодаря значительному удешевлению стоимости производства подобных приборов, позволить себе такую покупку может практически каждый. Во-вторых, данный электроприбор, безусловно, является очень полезным приобретением для квартиры и частного дома.

Электрическая схема бытового вентилятора и ее особенности

Основная задача вытяжного вентилятора– обеспечивать принудительную искусственную циркуляцию воздуха в тех помещениях, где естественная циркуляция затруднена или недостаточно. Ярким примером подобного помещения может служить ванная комната. В многоквартирных домах, как правило, это помещение находится вдалеке от внешних несущих стен, а, следовательно, циркуляция воздуха в них затруднена. Если добавить к этому повышенную влажность и возникающую из-за нее плесень, то сразу становиться понятно, что вытяжной вентилятор в ванную комнату – это не просто дань моде, а реальная необходимость.

Для того чтобы подключить вентилятор, необходимо знать несколько небольших нюансов. Нужно понимать, что электрическая схема подключения вентилятора во многом определяется местом его установки и наличием у него особенностей в конструкции.

Основные схемы подключения:

1. Подключение со встроенным выключателем. Самая простая схема. К прибору подводится питание в 220 В. Включение, и выключение вентилятора происходит за счет встроенного в прибор выключателя.

2. Подключение через выключатель. Применив данную схему, включение и выключение вентилятора производится при помощи специального выключателя. Как правило, он располагается перед входом в комнату. Для такого подключения необходимо проложить 2 кабеля – один от распределительной коробки до выключателя, второй – до непосредственно самого прибора.

3. Подключение вентилятора с таймером. Особенность данных устройств в том, что выключаются они не сразу, а по истечении определенного времени. Это осуществляется за счет специального реле времени, которое производит автоматическое отключение прибора через заранее установленный промежуток времени (обычно от одной минуты до получаса). При таком подключении к выключателю идет один провод, а к прибору – два.

4. Подключение вентилятора с датчиком влажности. Электрическая схема управления вентилятором может предусматривать наличие датчика влажности, который измеряет показания в реальном времени и, сообразуясь с заданной программой, осуществляет контроль за работой прибора – производит его включение при повышении влажности и отключает его в тот момент, когда она достигает оптимальных значений. Схема подключения прибора аналогична той, что необходима для подключения вентилятора с таймером.

Большинство вентиляторов состоит из схем коммутации, запуска, обмоток электромотора. Элементов перечня касается ремонт. Часто в бытовых моделях используется тривиальная катушка, намотанная медной жилой с лаковой изоляцией. Рассмотрим сегодня, как делать ремонт вентиляторов своими руками, индуктивность сгорела, проволока порвалась по причине неосмотрительности оператора. Для восстановления катушки используется старое доброе приспособление, несмотря на простоту, не достанешь в магазине. С помощью механизма мотают индуктивности, используя электрический привод, работая ручками.

Выбор вентилятора

Вентилятор санузла с датчиком

Закрытое помещение без окон и отверстий для воздухообмена можно качественно проветрить только с помощью принудительной вентиляции. Она удаляет пар, лишнюю влагу и неприятные запахи. Установка бытового вентилятора проводится в вентиляционную шахту вместо решетки и требует подключения электричества. Он должен обеспечивать необходимую кратность обмена воздуха. Для ванны и санузла она составляет 7-9.

Вытяжной вентилятор в ванной выбирается по основному показателю – мощности. Именно она обеспечивает требуемую замену воздуха в комнате. Для этого необходимо знать объем помещения и коэффициент воздухообмена. Так, для помещения размером 2,2*2,5*2 с требуемой кратность воздухообмена 8 оптимальная продуктивность установки будет: 2,2*2,5*2*8 = 88 м3/час.

Необходимо учесть и такие моменты:

  • Наличие автоматических жалюзи в конструкции вентилятора. Позволяет перекрыть воздуховод в случае поломки прибора или проведения других работ при отключенном приборе.
  • Если предусмотреть в схеме таймер, то вентилятор можно использовать с большей пользой. Он будет после выключения света еще работать некоторое время. Вводится в работу при выключении света.
  • Для работы в помещении с повышенным содержанием пара и влаги в воздухе неплохо доукомплектовать схему встроенным гигростатом. Тогда контрольно-регулирующий время прибор будет реагировать автоматически на повышенный уровень влажности.
  • «Шумность» установки во время работы должна соответствовать СанПиН 2.1.2.2645-10 в части требований к условиям проживания в жилых помещениях. Днем это 23-58 (дБ), ночью — 13-50 (дБ).

Как возникает проблема воздухообмена

В современных многоэтажных домах на стадии проектирования и строительства закладывают монтаж принудительной вентиляции. Тягу создаёт мощный вентилятор, установленный на техническом этаже или на крыше. Установки дополнительного оборудования в квартирах от жильцов не требуется.

В большинстве же многоквартирных домов проветривание устроено иначе.

Потоки воздуха в вытяжной вентиляции многоквартирного дома

В стенах отделяющих квартиры от подъезда устроена вентиляционная шахта с отверстиями, выходящими в жилые помещения. Поток воздуха для вытягивания запахов и влаги создают разность температур и атмосферного давления на первых этажах и на крыше. Поток воздуха поднимается вверх, засасывая запахи их туалетной комнаты, ванны и кухни. Приток свежего воздуха в квартиру происходит через неплотно подогнанные деревянные рамы окон, форточки, входные двери, а в современных домах через клапаны в пластиковых окнах.

В правильную работу вентиляции вмешивается человеческий фактор:

  • Засорение или перекрытие вентиляционных каналов во время строительных (ремонтных) работ;
  • Установка дешёвых пластиковых окон без приточных клапанов;
  • Монтаж дверей с уплотнителями;
  • Размещение соседями по подъезду мощных вытяжек, нарушающих баланс потоков воздуха;
  • Редкие профилактические чистки каналов вентиляционных шахт управляющей компанией.

Результатом недостаточного вентилирования становятся:

  • Повышенная влажность в помещениях;
  • Появление и размножение плесени и грибка – причины опасных аллергических заболеваний. Отделка быстро приобретает неприглядный вид;
  • В тяжёлых случаях появляется обратная тяга, и запахи из шахты поступают в жилое помещение.

Плесень на потолке из-за недостаточной вентиляции

Монтаж вытяжных вентиляторов в ванной комнате — один из способов решить проблему. Часто договориться со всеми соседями и вернуть вентиляции первоначальный вид — задача трудновыполнимая.

Как проверить тягу

Проверить тягу из квартиры можно двумя способами:

  1. Открывают дверь в ванную комнату, а к вентиляционному отверстию подносят зажжённую зажигалку или спичку. Если пламя заметно наклоняется в сторону отверстия — тяга есть.

Проверка тяги зажигалкой

  1. К вентиляционному люку подносят развёрнутую салфетку. Если она притянулась и держится на отверстии — тяга также имеется.

Проверка вентиляции

Проверить работу вытяжки в ванной комнате и туалете можно двумя простейшими способами без применения специального оборудования — с помощью свечи или листа бумаги.

Горящая свеча подносится к вентиляционному каналу — при работающей вентиляции пламя отклоняется, указывая направление потока воздуха. При отсутствии тяги пламя остается вертикальным.

Для проверки вентиляции другим способом потребуется обычный лист бумаги, прикладывающийся к решетке канала в санузле. Если лист удерживается на решетке воздушным потоком, то проблем нет. Если же бумага падает на пол, то следует задуматься об установке принудительной вытяжки в ванной.

Плохая работа вентиляции может быть также обусловлена и недостаточным притоком свежего воздуха. Такая проблема характерна для домов старой постройки после установки пластиковых окон. Для ее решения следует устанавливать окна с проветривателями. Как сделать вытяжку в туалете эффективной и экономичной? Секрет прост — нужно подобрать подходящую модель вентилятора.

Добавочное оснащение

Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.

Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.

Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.

Схема подключения

Подключить вентилятор к электросети 220 В можно тремя способами:

  • от лампы;
  • через отдельный клавишный или двухклавишный выключатель;
  • через таймер или датчик.

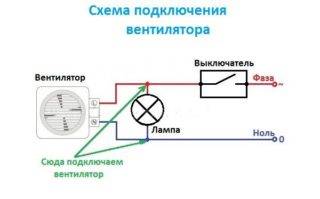

Самым дешевым методом является подключение вентилятора к выключателю света. Кулер включается одновременно с подсветкой и работает на протяжении всего времени, пока горит свет. К преимуществам можно отнести простоту исполнения и низкую стоимость. Недостаток – вентилятор будет работать тогда, когда не требуется (во время принятия ванны), и создавать сквозняк. Также придется дополнительно проветривать помещение.

Подключить вытяжной вентилятор можно к отдельному выключателю с кнопкой. Схема будет сложнее, чем при подключении к освещению, и дороже, но это удобнее для эксплуатации. Можно подключиться и к двойному переключателю – одна кнопка отвечает за вентилятор, другая – за свет. Минус метода – есть риск забыть про кулер.

Идет активный переход на автоматизацию процессов, поэтому подключать вентилятор можно через датчики и таймеры. С их помощью можно задать время, которое будет работать кулер после выключения света. Схема схожа по сложности с подключением к выключателю. Провода подключаются к питанию и светильнику. Работает вентилятор вместе со светильником, а выключается через заранее запрограммированное время. Для проветривания хватает 30 минут. Существуют модели, которые работают уже после выключения освещения через заранее установленное время.

Как правильно установить вентилятор в санузле

При монтаже системы вентилирования никогда не забывайте о том, что именно от монтажа зависит, как вытяжка будет работать в дальнейшем, будет ли в ванной застаиваться посторонний запах и появляться плесень.

Задаетесь вопросом, как правильно сделать вентиляцию в ванной комнате? Прежде всего, стоит позаботиться о проведении системы приточных и вытяжных каналов. В последнее время у покупателей популярностью пользуются так называемые принудительные системы вентилирования, которые поставляются в комплекте со встроенным вентилятором

При проведении обычной вентиляции крайне важно, чтобы вытяжной и приточный канал располагались непосредственно друг напротив друга. Вытяжной канал, желательно, монтировать перед входом, в этом положении влажный воздух будет втягиваться максимально

Что делать, если появился неприятный запах из вентиляции в туалете? Скорее всего, это связано с распространением плесени в помещении, что в свою очередь свидетельствует о неисправностях в работе вытяжки. Неисправности начинаются тогда, когда к вентиляции не поступает достаточный приток свежего воздуха, вызвано это может быть следующими причинами:

  • в ванную комнату поставили новую дверь, которая прилегает слишком плотно и не дает проникать в ванную воздушным массам;
  • в квартире используются пластиковые окна и металлопластиковые двери, которые закрывают приток свежего воздуха.

Выявить неисправности в системе вентиляции крайне просто, достаточно поднести к вытяжному каналу горящую спичку. Если пламя не колеблется – проблема налицо. Чтобы подробных неприятностей не возникало, достаточно:

  1. Оставлять промежуток между полом и дверью санузла, чтобы обеспечить естественное движение воздушных масс;
  2. Использовать специальные вытяжные клапаны в оконных и дверных проемах, которые помогут проходить воздуху;
  3. В загородном доме можно сделать небольшое окошко под потолком, которое будет дополнительно проветривать комнату и не давать застаиваться неприятному запаху.

Что необходимо для установки принудительной вытяжки

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

Вентиляционное отверстие снаружи подвесного потолка

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции — 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на мм.

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Подобным образом своими руками делается вентиляция в натяжных полотнах, только тут отверстие аккуратно вырезается, а не сверлится. Решетка крепится на потолок специальными зажимами или силиконовым клеем.

Основные разновидности вытяжных вентиляторов

Хочется начать с того, что все вытяжные устройства подразделяются по типам – стандартные и автоматические. При этом разница таких устройств заключена в том, что автоматические вытяжки работают практически без человеческого вмешательства.

Простая стандартная вытяжная система состоит из обыкновенного электрического вентилятора, помещённого в корпус трубчатой формы. При этом её включение происходит благодаря отдельно установленному выключателю или встроенной в корпус кнопке. Очень часто на практике вытяжка подключается к клавише включения и выключения освещения в помещении. Однако такой подход к делу сложно назвать правильным, так как удаление отработанного воздуха будет происходить только при нахождении человека в ванной комнате. Но очень часто этого времени недостаточно, чтобы влага из помещения полностью улетучилась

Поэтому важно для вентилятора монтировать отдельный выключатель.
Автоматическая вытяжка в отличие от обычной отличается встроенным электронным блоком, выполняющим, контроль работы вентилятора. Такая вентиляционная система имеет несколько режимов работы, и оснащается таймером

В более дорогих моделях устанавливаются датчики контроля уровня влажности в помещении. Если уровень влаги превысит допустимые параметры, происходит автоматическое включение вентилятора, а после нормализации влажности происходит выключение устройства.

Помимо этого оба типа вытяжных устройств для ванной могут оснащаться дополнительными функциями. Также некоторые модели оснащаются обратным клапаном, не позволяющим воздуху из главного воздуховода проникнуть в помещение. Это особо актуально в многоэтажных строениях, в которых не совсем приятные запахи из соседних квартир могут попадать в ванную комнату.

Ошибки подключения

Правила электробезопасности запрещают монтаж выключателя внутри ванной комнаты. В многоквартирных домах улучшенной планировки с габаритными санузлами можно устанавливать электротехнические приспособления около входа вдали от сантехнического оборудования. Распространенная ошибка — прокладка кабеля без гофрированного изоляционного канала.

Правила также указывают, что в помещениях повышенной влажности запрещены соединения без соответствующей защиты. Из-за токов утечки регулярно наблюдаются ложные срабатывания УЗО. Попадание водного конденсата на электрические контакты приведет к быстрому выходу оборудования из строя. В ванной комнате разрешается устанавливать только устройства, которые питаются от сверхнизкого напряжения.

Нельзя подключать вытяжной агрегат к внутренней проводке светильников, расположенных в ванной комнате. Для корректного функционирования вентиляционного устройства на его плату управления постоянно должно подаваться напряжение. Часто встречающаяся ошибка — использование различных выносных датчиков. Размещать их в ванной комнате без влагозащиты не рекомендуется.

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции

В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.

Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.

Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

  • Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
  • Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
  • Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

  1. Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
  2. Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
  3. Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.

Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями.

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

  • Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
  • Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать  более эффективный воздухообмен.
  • Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
  • Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
  • Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая  неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
  • Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
  • Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.

Схемы подключения вентилятора

Как же можно воплотить в жизнь схему подключения вентилятора с таймером Era или любого другого производителя? Стоит сразу отметить, что такую работу не обязательно доверить специалистам, все можно сделать самостоятельно. При этом установить само устройство — не проблема, и это еще полдела. Главное — подать на него напряжение. И поскольку мы рассматриваем вентиляторы, которые оснащены таймером, то вариантов не особо много:

  • Подключение через выключатель – то есть параллельно освещению.
  • Подключение напрямую к распределительной коробке – полностью автоматизированная система без участия со стороны человека.

Стоит заметить, что все эти варианты лучше реализовывать на этапе проведения ремонта или строительства нового объекта. Тогда провода будут надежно спрятаны под плиткой либо штукатуркой. В противном случае это представляет определенные сложности.

Виды вентиляции

Вытяжка в туалете и ванной устраивается естественной либо принудительной, каждая из которых обладает своими достоинствами и недостатками.

Естественная

Движение воздушного потока при естественной вентиляции происходит по причине различия температур воздуха внутри и снаружи помещения.

Для усиления тяги на выходе вентканала может быть установлено специальное устройство — дефлектор, улучшающее работу вентиляции в ветреную погоду.

Естественные вентиляционные системы отличаются дешевизной, простотой установки и обслуживания, отсутствием необходимости в энергоснабжении.

Естественная вытяжка в ванной комнате и туалете — простое и экономичное решение проблемы вентиляции при наличии хорошей тяги. Вместе с этим, нельзя не оставить без внимания и ее недостатки:

  • нестабильную работу в жаркую погоду, при которой отсутствует требуемый перепад температур;
  • высокую чувствительность к засорению вентканалов.

Принудительная

Если по тем или иным причинам не работает вытяжка естественная, приходится устанавливать принудительную вентиляцию.

Принудительное удаление воздуха осуществляется посредством вентиляторов либо других устройств. Вытяжка для туалета и ванной принудительного типа не зависит от внешних условий, а при верном подборе модели вентилятора способна работать в любом режиме.

Недостаток принудительного вентилирования — потребность в электроэнергии и необходимость в прокладке провода к каждому вентилятору.

Наличие естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Это интересно: Ошибка E1 аэрогриля Supra: что за неисправность?

Как выбрать вытяжной вентилятор

Схемы подключения

Есть 4 схемы, как подключить устройство вытяжки в санитарном узле

До начала установочных работ своими руками, обязательно стоит соблюсти необходимые меры предосторожности. Требуется подключить соответствующий рубильник электрического щитка – напряжение в электропроводке, в которой будут выполнены работы, должно отсутствовать

Все схемы разработаны для двух- или трехпроводной сети. В 1-ом случае со схемы нужно убрать заземляющий провод и произвести установку без него. Первый вид подключения вытяжки в санитарном узле, когда единовременно подключают прибор освещения. Напрямую подключают «землю» к «нулю», а фазу из такой скрутки подключают после выключателя. С нее и будет идти провод на прибор освещения. Есть и один минус: после отключения освещения нужно отключить и вентилятор.

Схема с выключателем на 2 клавиши

После она будет коммутироваться с 2 контактами, которые будут идти к вентилятору и светильнику. Заземление и «ноль» с открытого короба выключателя также проводят к вытяжке и освещению. Для этого соединения стоит протянут дополнительный кабель от выключателя к вытяжке. Но желательно сразу же взять провод с 3 жилами, провести от выключателя к распредкоробке, а от нее дополнительным кабелем подключить прибор.
