Установление кабеля, отвечающего за ВКЛ конкретного осветительного прибора
Определить это без инструмента электромонтажника практически невозможно. На практике такую связку, как правило, устанавливают экспериментально. С этой целью в клемме по очереди проверяются незанятые концы с токовым проводником с помощью индикатора напряжения. Таким способом можно будет увидеть какие светильники загораются.
Коммутационный элемент можно присоединить к сети произвольно, за исключением зажима «L». В том случае, когда выясняется, что клеммы случайно запутаны, нужно в 2-х клавишном устройстве поменять местами проводки L2 и L3.
Когда клемм для присоединения к сети 3 или 4, при этом элемент одноклавишный, значит вам повстречалась разновидность переключательного устройства.
Вид соединений для подключения светильников Источник asutpp.ru
Схема подключения выключателя с распредкоробкой
Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.
Первым делом предстоит выбрать подходящую схему подключения
На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.
Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.
По предварительному монтажу получится следующая схема
Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.
Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой
Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео
Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.
Такое устройство, как выключатель, может выглядеть изящно и богато
В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.
На видео наглядно показана схема подключения проходного выключателя:
Watch this video on YouTube
Принципиальная схема подключения проходного выключателя с 2-х мест
Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.
Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.
Схема подключения проходного выключателя на 2 точки
Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».
Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.
Схема подключения проходного выключателя с 3-х мест
Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.
Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах
Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.
В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.
Схема подключения проходных выключателей из 3 мест
Принцип подключения проходных выключателей для трех точек управления следующий:
- Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
- К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.
На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.
Схема подключения проходного выключателя с 4х мест
Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.
Принципиальная схема подключения проходных переключателей для 4 мест
Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.
Как выглядит выключатель
Вот для примера классический выключатель темно-серого цвета.
Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.
Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.
Правила техники безопасности
Установка розетки, как и любой вид электромонтажных работ, требует неукоснительного соблюдения правил техники безопасности:
Перед началом работ необходимо отключить электроэнергию путем отключения автомата/выкручивания пробки в электрощите и убедиться в отсутствии напряжения с помощью индикатора. Принять меры, исключающие подачу электроэнергии: предупредить домочадцев, на лестничной площадке установить предупреждающую табличку
Проверить исправность применяемых инструментов, особое внимание обратить на целостность изоляции
Ознакомившись с основными этапами и тонкостями монтажа розетки, можно своими руками выполнить эту, казавшуюся ранее невероятно сложной, работу. Ведь все когда-то происходит в первый раз, и опытнейшие электрики когда-то также делали свои первые шаги в освоении этих навыков.
Особенности конструкции
Выключатели классифицируют по нескольким характеристикам.
Тип проводки
Может применяться открытая или скрытая проводка, что влияет на тип корпуса и способ установки фурнитуры.
Если речь идет о внутренней установке, то используется механизм, включающий раздвижные планки, которые закрепляют устройство внутри стенового отверстия.
Гнездо изготавливают перфораторами с коронками из победита или технических алмазов. Вначале ставят подрозетник из пластика или металла, а затем основную конструкцию.
Оборотами винтов распорного механизма планки приводятся в движение и направляются к противоположным сторонам посадочного отверстия, в результате чего корпус надежно крепится к стене.
Модели открытого типа рекомендуется использовать в строениях с деревянными покрытиями, где крепления можно обустраивать с помощью саморезов.
Разновидность контактов
Двухклавишный выключатель может быть оснащен контактом винтового или зажимного типа. В винтовых контактах оголенный провод фиксируется с помощью винта и пары металлических пластинок, что очень надежно, однако если провод недотянуть или неправильно выбрать сечение, то контакты будут сильно перегреваться.
В результате перегрева зажим ослабевает, что требует регулярного подтягивания, так как без этого контакт полностью разомкнется или случится возгорание элементов устройства (провода, пластик).
Материал корпуса
Конструктивные элементы переключателей изготавливаются из пластика или керамики. На каждом корпусе в обязательном порядке указывается разрешенный показатель тока и мощность.
Изделия из керамики хорошо справляются с тепловыми воздействиями и лучше всего подходят для систем с высокими нагрузками (10 Ампер, 220 Вольт, до 2300 Ватт).
Пластиковые модификации предназначены для более низких токов (3 – 6 Ампер).
Общая схема монтажа выключающего устройства
Несоблюдение основных правил установки, даже такого простого прибора как выключатель, может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке.
Это чревато ударом электрического тока даже, если просто понадобится заменить лампу при выключенном освещении.
Поэтому, прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:
Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.
Фаза, отводящаяся к выключателю. Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы
Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания
Фаза, отводящаяся к лампе
При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.
Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.
Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.
На рисунке представлена схема подключения одноклавишного выключателя. Места стыковки проводов отмечены черными точками (+)
Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.
Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.
Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.
Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и цвет токоведущих каналов:
- Коричневым или белым цветом изоляции провода обозначается фазная жила.
- Синим – нулевая жила.
- Зеленым или желтым – заземление.
Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.
К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.
Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно
Одна лампа – один выключатель
Самая простая схема состоит из одного осветительного элемента и одноклавишного рубильника.
Теоретически подключение не отличается от описанного выше – нулевая жила идет напрямую от распределительного щита к потребителю, а вот в фазный производится врезка прерывателя. Но практически все выглядит несколько сложнее.
Для подключения такого типа в первую очередь следует определиться с местом монтажа распределительной коробки.
Ее следует установить, как можно ближе к месту установки выключателя, при этом должна исключаться легкость доступа к ней.
От этого напрямую зависит количество проводов, требуемого для создания ветки. Оптимальное ее расположение – под потолком над рубильником.
А далее все просто:
- Определяем месторасположение осветительного элемента – лампы (к примеру – в центре потолка);
- Выбираем место установки прерывателя (условно – ниже распределительной коробки);
- В распределительную коробку заводим проводку, идущую от распределительного щита;
- По потолку прокладываем проводку (по возможному кратчайшему пути) от патрона лампы и тоже ее заводим в коробку;
- Остается провести укладку провода от выключателя к распределительной коробке.
Для простоты провод, идущий от щита к коробке, обозначим как «ввод», а от коробки к потребителю – «вывод».
Для схемы с одноклавишным выключателем и одной лампой используются двухжильные провода.
После укладки всей проводки (открытым или закрытым способом) остается только все правильно соединить и для этого важно определить, какая жила — фазная, а какая – нулевая. Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети
Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети.
Как подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора
Чтобы было понятнее, рассмотрим, как все правильно соединить, используя разный окрас оплетки жил проводки.
К примеру, для создания ветки питания осветительного элемента использовался провод с жилами, окрашенными в коричневый и синий цвета.
При подключении вводного провода к распределительному щиту коричневую жилу соединили с фазным выводом, а синюю – с нулевым.
Зная это, остается только все правильно соединить в распределительной коробке.
Поскольку «ноль» идет напрямую на потребителя, то синюю (нулевую) жилу ввода соединяем с соответствующей по цвету жилой вывода.
Остается включить в схему рубильник. От него к распределительной коробке тоже кинут двухжильный провод, но в этом случае он — две части одной линии (фазной).
Берем коричневую (фазную) жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.
Остается только синюю жилу, идущую из выключателя, соединить с коричневой жилой вывода.
Далее все места соединения необходимо качественно заизолировать, и только после этого – проверять работоспособность созданной ветки путем подачи на нее напряжения.
Это мы рассмотрели детально способ подключения одной лампы к одноклавишному прерывателю.
Все последующие схемы построены по описанному принципу, поэтому укажем только их ключевые моменты.
Критерии подбора выключателя и других компонентов
Перед тем как подключить двухклавишный выключатель, следует разрешить вопрос о требующихся сетевых характеристиках и типе проводки, мощностных показателях потребителей, силе тока и сечении проводов.
Для осветительного прибора, имеющего две группы лампочек (одна 100-ваттная и три 40-ваттных), показатель потребляемой мощности составит P=220 Вт. Для расчета используем формулу:
Для подобной нагрузки понадобится двухклавишный переключатель с корпусом из пластика на 3 Ампера и проводным сечением 0,75 миллиметра.
В другом случае нужно обеспечить освещением большое помещение, где используются две группы по 8 источников света с тремя 80-ваттными лампочками дневного света на каждый светильник. Мощностная характеристика: P = (80 х 3 х 8) = 1920 Вт.
В указанном выше примере понадобится керамический двухклавишный выключатель с допустимой нагрузкой 10 Ампер. Проводное сечение подбирается согласно специальным таблицам, имеющимся в ПУЭ. По большей части применяется трехжильный кабель из меди с сечением 0,75 – 1,5 миллиметра.
Самые распространенные типы кабеля:
- ВВГ — кабель с тремя проводами из меди и ПВХ-изоляцией в общей изолирующей оболочке;
- ПУНП — расшифровывается как провод установочный плоский. Применяется для создания скрытой проводки без штробирования. Фиксируется на стенах с помощью скобок, а сверху маскируется штукатурным слоем. Кабель оснащается двойным слоем изоляции из ПВХ, пластиковой общей оболочкой.
Иные схемы

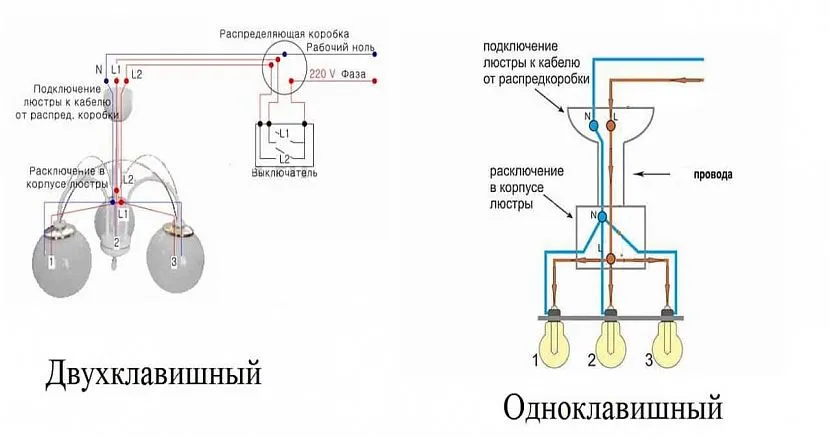

Иногда возникает надобность в подключении 3 лампочек к двухклавишному выключателю. При этом схема предусматривает, что от одной клавиши будет запитываться две лампы, а от другой – третья.
Здесь особенность заключается не только в том, чтобы все соединить в распределительной коробке, нужно еще правильно подключить лампочки.
В целом схема подключения трех ламп не отличается от вышеописанной (все соединения в распределительной коробке – такие же, как и при подключении двух ламп к двухклавишному рубильнику).
Единственное, одну из создаваемых ветвей придется разделить между двумя лампами.
То есть, к каждому из двух патронов придется подвести фазную и нулевую жилу. Как это сделать – показано на схеме.
Та же особенность относится и к схеме подключения двух ламп к одноклавишному прерывателю.
То есть, вся особенность создания ветки сводится к тому, чтобы сделать подвод фазы и ноля к двум патронам.
Не обязательно, чтобы ламп, подключаемых к одной клавише — одна или две. Ниже представлены несколько схем подключений, подразумевающих наличие 3-5 ламп.
Первая из них – с одноклавишным рубильником:
Вторая схема – с двухклавишным выключателем и большим количеством ламп:
Здесь читайте: Как правильно проводить монтаж электропроводки.
Как видно – все схемы между собой сходны, поэтому правильно сделать подключения освещения не должно составить труда. Но главное при этом – соблюдение правил техники безопасности.
Соединение с использованием электрической распредкоробки
К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту
При этом важно определить «фазу»
Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.
Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.
Виды выключателей
Выключатель света – элемент электрической цепочки, назначение которого заключается в ее замыкании и размыкании, что влечет за собой соответственно включение и выключение осветительного прибора, включенного в цепь посредством данного выключателя.
По принципу действия выключатели делятся на механические и электронные.
За работу электронного выключателя отвечает микросхема управления освещением. Такие выключатели способны не просто зажигать и гасить свет в вашем доме, но и делать это плавно, по заданной программе, посредством пульта дистанционногоуправления. По способу исполнения электронные выключатели делятся на:
- сенсорные – реагируют на прикосновенияи жесты;
- диммерные – предназначенны для плавного включения и выключения освещения;
- с датчиком движения – при обнаружении движения в помещении включает подсоединенный к нему осветительный прибор.
Принцип действия механического выключателя основывается на взаимодействии двух контактов – они замыкаются и размыкаются при включении и выключении осветительных приборов.
Клавишный с подсветкой
Механические выключатели, в свою очередь, могут быть следующих видов:
- клавишные – замыкание и размыкание цепи происходит посредством нажатия клавишы;
- тумблерные – цепь замыкается и размыкается переключением тумблера;
- шнуровые – срабатывают при натяжении или отпускании шнурка (цепочки);
- ползунковые – включают и выключают свет при передвижении ползунка из стороны в сторону;
- кнопочные – функционируют посредством нажатия кнопочных механизмов.
Наиболее часто применимы в быту механические клавишные выключатели. Они просты в конструкции и при установке или демонтаже, удобны в использовании и недорого стоят. В зависимости от количества осветительных приборов или их групп, которыми необходимо управлять, такие выключатели могут иметь одну, две, три и более клавиш.
Схема выключателя и розетки питания через одну распределительную коробку.
Фазный подводится к вводу электрического выключателя света; Также в нём есть провода для каждой группы ламп.
Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. Правила техники безопасности при подключении и замене выключателя. Но разрезать один из проводов каждый раз когда необходимо отключить свет не слишком удобно.
Выключатель с подсветкой не рекомендуется подключать совместно с люминесцентными или светодиодными лампами, оснащенными пускорегулирующим устройством.
Самый простой выключатель это одноклавишный выключатель освещения, внутри его расположен один контакт, который работает на размыкание и замыкание цепи
Также следует обратить внимание на то, что если лампа отсутствует или перегорела, подсветка не будет работать.
При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель. Подключение одноклавишного выключателя Общая схема подключения одноклавишного выключателя уже была описана выше, здесь же мы попытаемся больше внимания уделить тому как данная схема выглядит на практике поэтому кроме принципиальной электрической схемы приведем так же схему с фотовставками: Как видно на схеме у одноклавишного выключателя есть два контакта для подключения проводов условно говоря вход и выход при этом порядок подключения к ним проводов не важен, на один из контактов подключается фазный провод, а на второй — провод от лампочки, нулевой же провод подключается к лампочке напрямую
Зачастую бывает, что вход и выход у них находится на одной стороне верх и низ. Установку выключателя вы можете произвести в самом удобном вам месте.
С некоторыми фото выключателя можно ознакомиться ниже. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка не более 16 А. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения. Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель.
Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения. Рассоединяете их, и подключаете между ними перекидной. Подключение внутреннего одноклавишного выключателя Выключатель такого типа устанавливается в квартирах с внутренней электропроводкой, то есть вся проводка скрыта в стене. Как подключить одноклавишный выключатель света на одну лампочку: Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно.
Схема выключателя и розетки питания через одну распределительную коробку. Для того, чтобы стандартная лампа с напряжением В была включена, необходимо подключить два провода: фаза L и нейтраль N. Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Нужно вскрыть розетку и проверить напряжение. Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку — подводят к выключателю ноль, а не фазу.
Соединение проводов в коробке для одноклавишного выкл
Как подключить тройной выключатель
Подключение трехклавишного выключателя ничем не отличается от монтажа тройного. Это совершенно одинаковые приборы, выполненные по одинаковой технологии.
Отличие может составлять только внешний вид. Он играет роль только при подборе устройств к интерьеру помещения. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод.
Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. К которому с другой стороны на общий контакт подводится нулевой провод.
Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. Таким образом, обеспечивается отключение напряжения при ремонте освещения.
Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Их применяют для того, чтобы не искать приборы в темноте.
В них вмонтированы светодиоды, которые светятся при выключенных устройствах. Некоторые из них имеют два светодиода, один – красный светится при выключенном приборе, а зеленый при включенном.
Мастер-выключатель: гасим свет одной кнопкой
У некоторых жильцов отключение освещения по всей квартире с помощью одной кнопки ассоциируется с системой «Умный дом», поскольку не понятно, как это работает. Если управляем всеми приборами, когда все светильники подключены к одному контроллеру, то самое простое действие — выключение всего света одновременно перед уходом из дома.
Реализовывается такая функция очень просто, для этого не нужен «Умный дом». С этой целью в электрический щиток монтируется контактор, оснащенный возможностью по внешнему сигналу отключать свет во всех помещениях сразу. Некоторые ставят дополнительное устройство на отключаемые розетки.
Контактор, одновременно выполняющий функцию пускателя – это модульный элемент, устанавливаемый на DIN рейку. Механизм по управляющему сигналу отключает и включает мощную нагрузку, например, контактор ABB ESB 24-40.
Выводы и полезное видео по теме
Просмотрев первый ролик можно понять, на что обращать внимание при установке выключателей и где их следует размещать:
В следующем видео продемонстрировано, как установить прибор для управления системой освещения:
От правильности установки и подключения выключателя зависит эффективность и безопасность управления системой освещения в любом помещении. Поэтому подходить к решению этой задачи следует ответственно. И начинать нужно с выбора подходящего выключателя, проводов, места расположения. Если же есть сомнения в собственных силах, то лучше обратиться за помощью к электрику.
У вас есть личный опыт подключения выключателя? Или вы профессионально занимаетесь электромонтажными работами и хотите дать полезные рекомендации домашним мастерам-любителям? Оставляйте свои комментарии – форма обратной связи расположена ниже под этой статьей.
Также здесь вы можете задать интересующие вас вопросы по подсоединению выключателей нашим экспертам и другим посетителям сайта.
