Обустройство вентиляции на потолок: виды вентиляционных систем и особенности их обустройства

Введение

Настоящий стандарт содержит требования к системам вентиляции и кондиционирования воздуха общественных зданий в целях обеспечения нормативных параметров микроклимата для находящихся в них людей во все периоды года.

В настоящем стандарте приведены:

  • – исходные данные и требования к проектированию систем вентиляции и кондиционирования воздуха общественных зданий;

  • – требования к параметрам воздушной среды помещений;

  • – требования по организации воздухообмена в помещениях;

  • – требования по организации работ от начала проектирования до ввода систем в эксплуатацию;

  • – справочные материалы.

При выборе проектных решений следует выполнять также требования других нормативных документов, относящихся к вентиляции и кондиционированию воздуха, выходящих за рамки настоящего стандарта.

В приложениях к настоящему стандарту приведены:

  • – рекомендации по проектированию систем вентиляции и кондиционирования воздуха (приложение А);

  • – данные о сроках службы вентиляционного оборудования и расходах на техническое обслуживание систем вентиляции и кондиционирования воздуха (приложение Б);

  • – данные по проектированию и эксплуатации систем вентиляции и кондиционирования воздуха с низким потреблением энергии (приложение В);

  • – рекомендуемые скорости движения воздуха в системах вентиляции и кондиционирования воздуха (приложение Г).

Техническое задание

На этапе проектирования вентиляции первым делом нужно составить техническое задание, прописав требования к объемам и функциям воздухообмена в каждой части помещения. В зависимости от назначения комнаты, параметры вытяжной системы могут меняться.

Чтобы успешно и правильно реализовать монтаж, нужно следовать таким принципам:

  • Жилые комнаты, спортивные залы или гостиные. Эти помещения нуждаются в бесперебойной подаче свежего воздуха, т. к. в них постоянно находятся люди. Оптимальный объем определяется числом проживающих или присутствующих людей. Также могут предъявляться требования к микроклимату, а именно к температуре и влажности входящих потоков.
  • Ванная, прачечная и уборная. Здесь должна присутствовать естественная вентиляция, которая будет выводить отработанный воздух при работе механических систем.
  • Кухня. Эта часть помещения считается технической и характеризуется постоянным повышением влажности. К тому же на кухне скапливаются запахи газа и продуктов питания, поэтому их нужно быстро и эффективно выводить наружу. Для таких целей используется многофункциональная принудительная вытяжка.
  • Коридор и прихожая. Задача вытяжки в такой части дома заключается в свободном перемещении воздушных масс и сбалансированном воздухообмене.
  • Кладовка. Помещение оснащается естественной вытяжкой.
  • Бойлерная или топочная. Эти комнаты требуют регулярного выведения продуктов горения посредством естественной вентиляции, то есть через трубу.

Также автономные вентиляционные системы должны присутствовать в рабочих помещениях, таких как гараж и мастерская. Мощность и рабочие параметры оборудования определяются площадью и назначением комнаты.

Особенности строительства вентиляции

У каждого будущего домовладельца есть два основных варианта обустройства вентиляции – через отверстия в фундаменте и через приточно-вытяжную систему с выводом на кровле. Каждая разновидность систем проветривания для подвалов имеет свои преимущества и недостатки. По утверждению специалистов, наиболее эффективной является приточно-вытяжная вентиляция. Она подходит для любых фундаментов – монолитных, свайных и столбчатых. Но, ее основной недостаток – это дороговизна и сложность монтажа. Целесообразнее создавать приточные отверстия для вентиляции еще перед заливкой самого фундамента. А вытяжные воздуховоды следует выводить на крышу.

Более просто и дешево обеспечить в фундаменте проветривание можно вентиляционной парой продухов. Через них, в цоколь здания будет проникать свежий воздух и при помощи естественной тяги, выталкивать влагу за пределы подвала. Монтаж таких отверстий имеет свои особенности:

  • Приточные и вытяжные отверстия устанавливают на противоположных стенах.
  • Один продух должен иметь площадь не менее 25 кв. см. Для больших строений с монолитным фундаментом делается несколько пар таких отверстий.
  • Для подвалов с перегородками, продухи монтируются и в них.
  • Чтобы проветривание было максимально эффективным, необходимо провести расчет вентиляции. Общая площадь всех отверстий должна составлять 1/400 часть площади основы всего дома. То есть, на каждые 100 кв. м. фундамента приходится 0,25 кв. м. отверстий.

Чтобы сделать вентиляцию эффективной не менее важно качественно утеплить здание изнутри, а также провести гидроизоляционные работы. Касаются такие мероприятия не только стен, но и пола. В зимний период, утепленные, влагозащищенные и проветриваемые частные дома, позволят не только избежать образования конденсата, но и обеспечат в подвале сухость и теплоту

В зимний период, утепленные, влагозащищенные и проветриваемые частные дома, позволят не только избежать образования конденсата, но и обеспечат в подвале сухость и теплоту.

Для таких фундаментов достаточно двух продухов. Но, если будет необходимо вентилировать фундамент жилища расположенного в низине, потребуется дополнительный монтаж вентиляционных отверстий.

Виды приточной вентиляции

Существует несколько разновидностей приточной системы вентиляции. Ниже перечислены приточные установки, которые чаще всего используются, а также указаны их различия и сходства между собой.

По наличию воздуховодов

Бесканальные

Бесканальные системы представляют собой небольшой модуль, который монтируется в оконную форточку, стену, дверной проем. Основным преимуществом такой системы является простота эксплуатации и монтажа.

Одним из основных факторов, влияющих на выбор такого оборудования, являются малые габариты, что очень удобно для небольших помещений, таких как кухня или санузел. К подобному типу конструкций относятся оконные клапаны, устанавливаемые в форточки и оконные проемы.

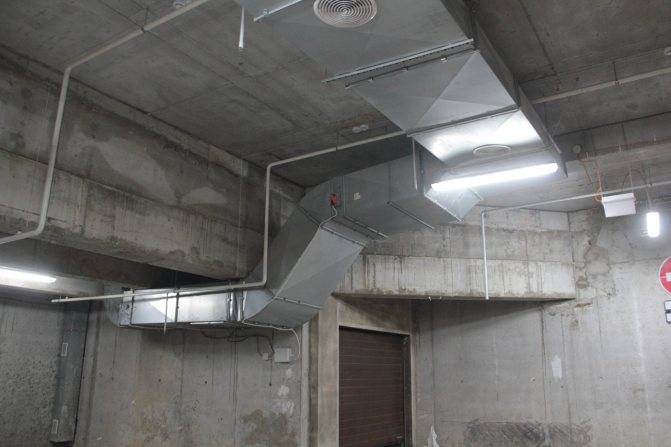

Канальные

Такой тип установки более дорогой. Основной особенностью является наличие системы шахт, по которым подается свежий воздух в комнату. Отличием данного устройства является возможность подвести струю свежего воздуха туда, где она более всего востребована. Системы, как правило, устанавливаются на кухнях жилых домов и ресторанов.

По типу конструкции

Пример сборной системы вентиляции

Моноблочные

Такой тип конструкции представляет собой цельный модуль, который содержит все необходимые элементы (обычно выглядит как металлический короб с двумя фланцами воздухопроводов). Как правило, включает заслонку с фильтром, нагревательный элемент, кулер, аппаратуру управления. Ввиду компактности установка часто устанавливается в жилых домах для проветривания общей площади.

Сборные

Сборная конструкция эффективна для использования на больших площадях. Отличается большой мощностью и позволяет прогонять большие объемы воздуха. Маломощные установки подходят для домашних хозяйств, большие — для производств.

По наличию компонентов не отличается от моноблочных конструкций. Разное только расположение элементов сети. Все компоненты соединены шахтами и расположены на определенных местах. Так, например, в больших цехах нагревательные элементы располагаются, как правило, у выхода из трубы, а нагнетательные установки — на входе.

По способу вентиляции

Общеобменная и местная вентиляция

Общеобменная

Представляет собой сложную конструкцию с возможностью выбора настроек, включающую большое количество элементов и разветвленную сеть шахт. Основное предназначение – проветривание целых домов и квартир. В промышленных условиях обеспечивает проветривание различных цехов и складских помещений.

Система обладает одним серьезным достоинством, которое при бытовом использовании дает ей преимущество над остальными типами. Этим свойством является возможность независимой регулировки подачи свежего воздуха к каждой комнате отдельно. Таким образом, можно организовать усиленное проветривание на кухне и санузле при умеренной вентиляции гостиной или спальни.

Местная

Местные системы обеспечивают создание комфортного микроклимата в одном определенном месте, например, в комнате. Монтаж такого устройства зачастую производится на кухнях или в санузлах — там, где это более всего необходимо. Выглядеть устройство может и как небольшой короб, и как разветвленная сеть трубопроводов с врезанными вентиляторами, фильтрами, нагревателями.

По типу циркуляции

Естественная циркуляция

Естественная циркуляция воздушных масс, подразумевает монтаж приточных установок, в которые не входят элементы для принудительного нагнетания воздуха. По сути, такая система представляет собой обычное отверстие в стене или потолке, прикрытое решеткой.

Принцип работы такой: исходящий поток самопроизвольно двигается из-за разницы давления и температуры в помещении и на улице. Серьезным недостатком системы является крайне неэффективная работа при ветреной погоде, сильном морозе или из-за герметичности дверей, окон. Устанавливается, как правило, на кухнях, в гаражах, санузлах и т. д.

С принудительной подачей

Устройства принудительной вентиляции более эффективны, чем естественные. Основным достоинством является наличие нагнетательного элемента в конструкции. Обычно это вентилятор, насос или воздушная турбина. Устанавливается как модернизация естественного проветривания или в дополнение к нему.

Аварийные

Аварийные системы вентиляции, или противодымные, являются разновидностью системы пожаротушения. Принцип работы основан на локализации задымления и препятствовании распространению пожара путем перекрытия поступления воздуха.

Устанавливается, как правило, на пожароопасных складах, в бытовых помещениях офисных зданий, частных домов.

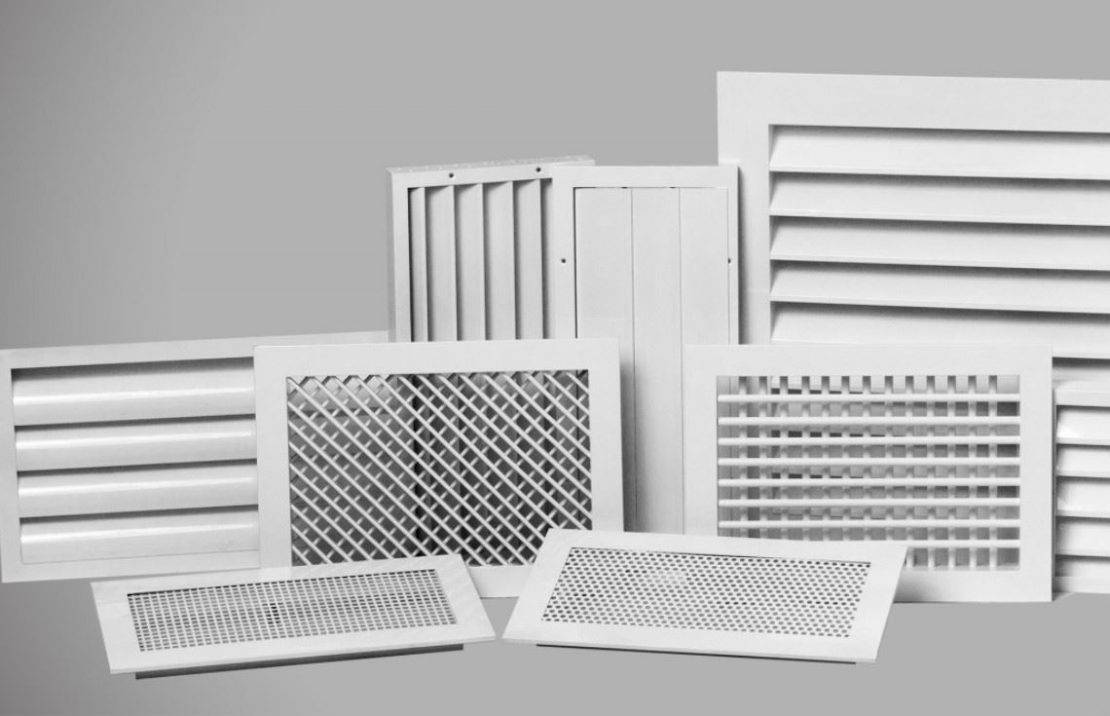

Вентиляционные решетки и их виды, назначение

Основное назначение вентиляционных решеток в маскировке отверстий от воздухопроводящих каналов.

В зависимости от габаритов воздуховода и назначения помещения используют следующие разновидности решеток:

  1. В помещениях производственных цехов и на складах используют решетки из стали, которые не отличаются красотой и нуждаются в окрашивании, потому что подвержены коррозии. Из-за внушительных габаритов вентканалов назначение этих приспособлений заключается в защите от несанкционированного доступа.
  2. Вставки из алюминия более привлекательны и надежно защищены от коррозии. Основное их назначение в защите систем вентиляции от проникновения мелких грызунов.
  3. Пластиковые элементы используются в помещениях жилого назначения. Они стоят недорого и выпускаются в разном цвете, поэтому несложно подобрать приспособление под расцветку потолка. Такие решетки востребованы в частных домах, общественных учреждениях и квартирах. Более дорогие и качественные приспособления имеют раздвижные жалюзи.

Выбор конкретной разновидности делают с учетом размеров воздуховодов или вентиляционных каналов в стене, а также с учетом назначения помещения.

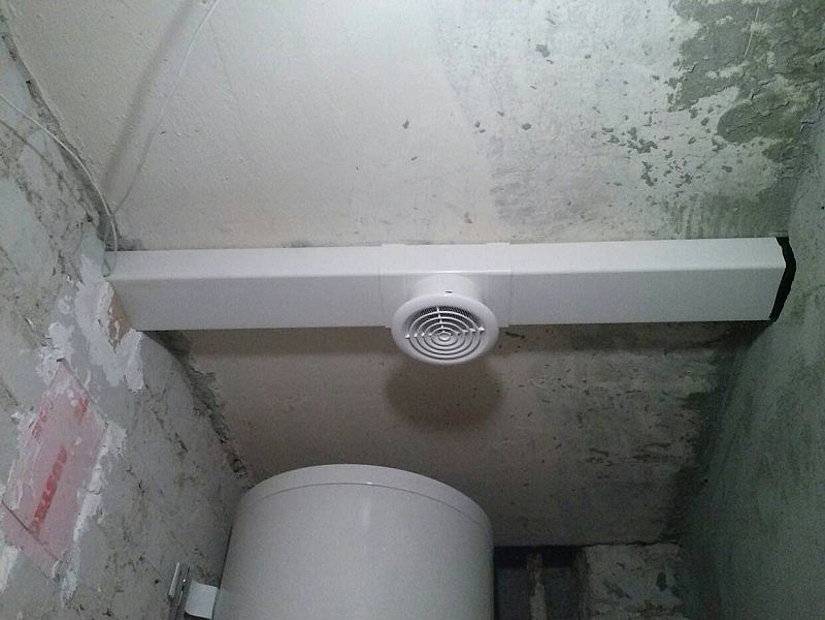

Как сделать потолочную вентиляцию своими руками

Во время строительства дома проблем с обустройством вентиляции не бывает, все делается в определенной последовательности по чертежам. Другое дело сделать потолочную вентиляцию в построенном доме. Такая потребность возникает, когда в доме появляется сырость, грибок или плесень. Это вредит здоровью жильцам дома. Прежде чем начинать монтаж, необходимо рассчитать потребность воздухообмена и составить схему прокладки коммуникаций. Затем составляется смета на материалы и стоимость монтажных работ.

Планировка вентиляции делается по СНиП 2.08.01-89, Жилые здания, Приложение 4. В этом документе есть нормы воздухообмена помещений в зависимости от типа помещения, объема и площади, а также установлены санитарные нормы расхода на 1 человека, постоянно пребывающего в помещении 60 м3/ч и временного пребывания – 20 м3/ч. Затем, зная объем воздухообмена, рассчитывают сечение воздушных каналов из расчета скорости движения потока. Центральный канал рекомендуют делать с запасом пропускной способности.

Материал центральной шахты выбирают из расчета:

  • прочности;
  • простоты монтажа;
  • долговечности материала;
  • коррозийной и химической стойкости;
  • возможностью периодической прочистки.

Центральная шахта размещается вертикально и проходит через все этажи здания. Основные правила:

  1. Выходное отверстие шахты выводится выше кровли.
  2. Вентилятор располагают на чердаке или мансардном помещении.
  3. Приточные клапаны оборудуются заборными решетками на высоте 1,5 – 2 м выше уровня земли.
  4. Движения потока воздуха в направлении помещений подверженных выделению вредных веществ (кухня, санузел, туалет).
  5. Все межкомнатные двери должны иметь беспрепятственный проход воздушного потока.

В многоквартирных домах рекомендуется устанавливать обратные клапаны за вентиляционными решетками. Это на случай недостаточной тяги в центральной шахте, чтобы не проникали запахи из других квартир.

Теплоизоляционные трубы, соединительные элементы Uponor идеально подходят для установки вентиляционного стояка проходящего через потолки дома с выходом на чердак. Трубы не надо дополнительно утеплять.

Вентиляционный стояк монтируют вдоль несущей стены, и выводят на чердак. Отверстие в потолке выполняют специальным буром с коронкой, режущая кромка работает по контуру окружности. Отверстие получается аккуратным под диаметр трубы.

Преимущество этих труб:

  • Герметичность соединений, энергосбережение;
  • Высокая скорость и простота монтажа;
  • Соответствие санитарно-гигиеническим нормам;
  • Теплоизоляция препятствует образованию конденсата.

Как альтернатива, если не найдете эти трубы, используйте утепленные нержавеющие (сандвич), которые применяют для дымохода. Установите их на чердаке и выходе через крышу. Трубы легко стыкуются, режутся и обрабатываются «болгаркой».

Стояков, в зависимости от проекта здания, может быть несколько. Их объединяют в одну систему горизонтальными вентиляционными каналами и выводят один стояк выше конька крыши, на конце стояка устанавливают зонтик от попадания осадков.

Под обрешеткой стропильной системы проложен мембранный пароизоляционный материал – барьер против поступления влаги и холода со стороны крыши. Между материалом крыши (ондулин, металлочерепица, шифер) и пароизоляцией есть вентиляционный зазор, вся стропильная система проветривается и остается сухой.

Вентилятор устанавливают в специальный шумоизоляционный короб.

К стояку, его нижней части (входу) монтируется потолочная решетка для вентиляции с регулируемыми шторками, позволяющими регулировать поступление воздуха. Рекомендуется не делать горизонтальных подключений к стояку. Это снизит эффективность естественной тяги вентиляционного стояка. Лучше раскошелиться и вывести еще один отвод для вентиляции в потолке, а уже на чердаке эти отводы объединяются в одну систему.

Например, если семья большая, то подойдет вентиляция потолка ванной с отдельным вертикальным отводом. Чем лучше будет работать естественная вентиляция, тем реже будете пользоваться вентилятором.

Безопасность

При проектировании нужно учитывать противопожарные требования к системам отопления и вентиляции.

Они полностью изложены в пособии 13.91 к СНиП 2.04.05-91, но к жилым помещениям применима лишь небольшая их часть:

  • При использовании воздуховода из горючих материалов его следует прокладывать в шахте или негорючей гильзе.
  • Уровень горючести в любом случае должен быть не ниже группы Г1 (слабогорючие, с температурой продуктов сгорания не выше 135С).
  • Допускается использование вентиляторов и их кожухов из горючего материала.

Безопаснее всего, разумеется, использовать воздуховоды из оцинковки. Именно они применяются в производственных помещениях.

В целях безопасности рекомендуется ограничивать температуру подаваемого в жилое помещение воздуха 60-ю градусами.

Инструкция как установить вентиляционную решетку для натяжного потолка

Компании по установке натяжных систем имеют технологические аксессуары потолков, в том числе и вентиляционные решетки разных размеров и расцветок. Для натяжных потолков лучший выбор – легкие пластиковые решетки с установочными термокольцами. Можно выбирать и другие, но большинство из них без специального подвеса не установить. Для самостоятельной установки выбирайте простую конструкцию.

Полотно находится в натянутом положении. Прежде, чем делать отверстие, нанесите на термокольцо клей по окружности приклеивания, приложите к месту установки, прижмите на 5-10 секунд. Убедитесь, что кольцо плотно прилегает к полотну. Ставьте вентиляционную решетку или диффузор.

Располагают вентиляционные решетки или диффузоры по диагонали в углах. Они по форме похожи на встроенные светильники и не портят общего вида потолка, а установка их для вентиляции в санузле – просто необходима.

Естественная вентиляция в мансарде: общие принципы

Естественная вентиляционная система напрямую зависит от правильности укладки изоляционных материалов. Обязательным условиям укладки утеплителя является наличие вентиляционных пространств между слоями используемого материала и под поверхностью крыши. Естественная вентиляция основывается на создании природной тяги, благодаря которой существует постоянный поток воздушных масс. Общая площадь вентиляционных каналов должна составлять 0,2% общей площади мансарды. Самым простым вариантом монтажа является вывод каналов через фронтоны. Данная технология может быть применена для некаменного элемента кровли.

Размер зазора для свободного воздухообмена зависит от кровельного материала, который применяется для крыши:

  • при использовании металлочерепицы, черепицы, металлопрофиля зазор должен быть более 25 мм;
  • при применении мягким материалов и плоских изделий пространство для потока воздуха должно быть более 50 мм;
  • при монтаже гидроизоляции и утеплителя пространство между ними должно составлять от 20 до 30 мм.

Монтаж естественной вентиляции

Создается система естественной вентиляции во время монтажа кровли. Для реализации воздухообмена потребуется установка специальных элементов, отвечающих за воздухообмен под крышей. Для притока воздуха используются софиты, которые устанавливаются по периметру здания. Благодаря перфорированной поверхности воздух поступает на чердак. Для вывода отработанного воздуха применяются точечные или непрерывные аэраторы, которые устанавливаются на склон крыши.

Специальные аэраторы монтируются на коньке. Именно благодаря коньковым аэраторам повышается эффективность всей естественной вентиляции, ведь площадь выпускных поверхностей элементов намного больше, нежели у обычных. Количество аэраторов рассчитывается в индивидуальном порядке и зависит от общей площади кровли. На 100 м2 площади, которая подлежит вентиляции устанавливается 2 аэратора.

Способы маскировки труб

Вместо гофры можно использовать пластиковую трубу круглого или прямоугольного сечения, подходящего размером по диаметру канала. Для соединения коротких отрезков используются переходники различной конфигурации. Минусом пластикового трубопровода является потеря тяги при его длинной протяженности. Поэтому использовать такой пластиковый короб рекомендуется только при наличии вентиляционного отверстия рядом с вытяжкой.

Декорировать гофрированный рукав можно следующими способами.

  • Коробом из гипсокартона. Сооружается на каркасе из металлических профилей и затем окрашивается в цвет, соответствующий дизайну кухни.
  • Встраиваемой мебелью. Воздуховод неприметно размещается в стенках высокого навесного шкафа, подвешенного над плитой. Этот вариант подойдет в случае встроенной вытяжки, закрепленной в нижней части такого шкафа.

Оба варианта можно обыграть освещением из светодиодных элементов, что прибавит уюта и яркости освещения в кухне.

  • Карнизом кухонного гарнитура. Вытяжную трубу пропускают вплотную к стене по верху кухонной мебели, и она становится закрытой за карнизом.
  • Подвесным или натяжным потолком. В данном случае гофрированная труба будет полностью скрыта. Высота потолка потеряет от 13 до 15 см.
  • Декоративными элементами или покраской гофры, которая будет выступать элементом интерьера кухни.

Если ваша кухня оформлена в стиле хай-тек, алюминиевую гофру можно оставить так как есть, без маскировки. Она хорошо сочетается с этим стилем.

Как правильно выполнить монтаж вентиляции в потолке?

Как заклеить дырку в натяжном потолке: практические советы

Независимо от типа вентиляции, стоит заранее подумать о размещении диффузоров. Для этого необходимо из любого листового материала (подойдет фанера) соорудить закладную платформу с соответствующими параметрами для монтажа ее на месте предполагаемого вентиляционного отверстия в полотне натяжной конструкции.

В процессе выполнения подготовительных работ, нужно контролировать положение платформы — ее нижняя грань должна находиться в плоскости с имеющимися и смонтированными профилями конструкции. Чтобы избежать ошибок в ходе монтажа можно пользоваться лазерным построителем плоскостей или обычными малярными нитями за их отсутствием.

Протекторное кольцо и вентеляционная решетка

К черновому основанию закладная крепится обрезками прямых кронштейнов или с помощью закрепленных на основе дюбелями регулируемых стояков. Стоит помнить и о том, что в случае предполагаемого наличия воздуховодов до начала монтажа потолка стоит установить всеканальную систему.

Следующий шаг — установка вентиляционной решетки системы. Осуществляется она после монтажа ПВХ пленки конструкции на профилях. Здесь важный момент — использование протекторного кольца для предотвращения деформации и разрыва полотна. Клеят его по периметру отверстия, подготовленного для вентиляции с последующим удалением избытка пленки.

Заключительный этап — монтаж диффузора. Как только это будет сделано, вентиляцию можно считать готовой к работе.

Виды вентиляции в натяжных потолках


Разные типы вентиляционных выходов

Вентиляция может отличаться по конструкции и по типу работы. Можно воспользоваться любым из существующих видов вентиляции.

У каждого из них есть свои преимущества и недостатки. Виды систем вентиляции:

  • естественная;
  • искусственная;
  • комбинированная.

Только выбрав подходящую систему, можно рассчитать, как сделать вентиляцию в натяжном потолке.

Схема и принцип работы естественной вентиляции

Естественная вентиляция основывается на физических законах движения воздуха. Принцип работы состоит в том, что теплый воздух легче, поэтому поднимается, а холодный – тяжелее, он опускается.

Таким образом, нет необходимости в монтаже специальных приспособлений для организации движения воздушных потоков. Чтобы создать естественную вентиляцию для натяжных потолков, нужно только установить воздуховоды и вентиляционные решетки.

Важно заранее продумать, как и где установить решетки, так как нужно подготовить платформу из фанеры под решетку еще до установки полотна. Эта платформа должна соответствовать размерам и особенностям вытяжки

Монтировать ее необходимо на том же уровне, что и покрытие.

Эта платформа должна соответствовать размерам и особенностям вытяжки. Монтировать ее необходимо на том же уровне, что и покрытие.

Вентиляционные отверстия используются для проветривания помещения и межпотолочного пространства. Они впускают свежий воздух, выводят отработанный и помогают регулировать температуру в комнате.

Также вентиляционные решетки можно использовать не только для проветривания пространства над потолком, но и для регулировки разницы давления воздуха. Это предотвратит колебание и провисание полотна.

Схема и принцип работы принудительной вентиляции

Отличие принудительной системы вентиляции от естественной заключается в использовании вентиляторов и других приборов для обеспечения движения воздушных потоков.

Другими словами, движение происходит не естественным путем из-за разницы температур и давления в помещении, а механически — с помощью специального вентиляционного устройства.

Важно правильно провести установку вентилятора, потому что принудительная вентиляция обладает более сильной тягой. Поэтому при разгерметизации конструкции в результате изменения давления полотно может втянуться или, наоборот, надуться и провиснуть.

Поэтому при разгерметизации конструкции в результате изменения давления полотно может втянуться или, наоборот, надуться и провиснуть.

Кроме этого, перед монтажом вентиляции в подвесном потолке необходимо тщательно загерметизировать базовый потолок, заделать все швы и щели, иначе это тоже повлияет на давление в межпотолочном пространстве.

При правильной установке расстояние от натяжного потолка до самой вытяжки будет не больше 6,5 сантиметра.

Выводы и полезное видео по теме

О том, как самостоятельно обустроить принудительную вентиляцию в новой квартире можно узнать из данного видео:

При самостоятельной установке принудительной вентиляции в частном доме или квартире необходимо для начала определиться с видом системы. В зависимости от размера помещения, количества проживающих в доме людей, а также степени функционирования естественной вентиляции, можно установить приточную или приточно-вытяжную систему.

Некоторые системы могут совмещать в себе охладитель, нагреватель и очиститель воздуха, что позволяет экономить на покупке дополнительных устройств.
