Оптоволоконная система освещения бань
На рынке осветительных приборов предложен богатый ассортимент оптоволоконных систем. Можете приобрести как готовую комплектацию, так и собрать систему самостоятельно. Какие же составные элементы у оптоволоконного осветительного комплекта:
- Проектор — главный элемент всей системы. Именно в проекторе формируется свет, который будет направлен в волокна. Чем мощнее он будет, тем ярче освещение вы получите в итоге. Для бани выбирайте модели проекторов с термопредохранителями.
- Оптические волокна — это и есть осветительные элементы. Их различают по диаметру (чем выше сечение волокна, тем больше света оно дает), по материалу оболочки (пластик или стекло) и по типу свечения (боковое или торцовое). В сауне лучше использовать волокна в стеклянной оболочке, поскольку они не деформируются из-за перепадов температуры и дольше функционируют. Тип свечения подбирается в зависимости от поставленной дизайнерской задачи.
- Оконцевания. Эти изделия устанавливают на концы волокон. От типа оконечной линзы или кристалла зависит угол рассеивания света. Подбирать оконечные изделия следует исходя из желаемых световых эффектов. Обязательно учитывайте, что в сауне все оконцевания и соединения должны быть выполнены без использования клея.
Виды оптоволоконной подсветки для бани
Есть два типа оптоволоконной подсветки:
- Боковое оптоволокно монтируется до начала проведения отделочных работ, оно чем-то напоминает точечное освещение. Для начала составляют схему расположения волокон и помечают каждое такое место точкой. Затем подводят к каждой жгут и отводят его до проектора. Концы жгутов крепят скотчем, затем в намеченных местах делают отверстия и просовывают в них волокно. Затем производят отделочные работы: обшивают поверхность и обрезают по ее уровню волокна. После этого подключают жгуты к проектору.
- Торцевая оптоволоконная подсветка используется, когда нужно создать мягкое и ровное свечение. Жгуты при этом устанавливаются гораздо проще: в помещение сауны заводятся волокна, затем монтируются в предметы интерьера, а концы жгутов выводятся в предбанник. Здесь же ставится проектор.
Плюсы и минусы оптоволокна
Сначала перечислим достоинства банной оптоволоконной подсветки.
- Устойчивость к высоким температурам. Верхний температурный порог, который выдерживает оптоволокно и продолжает функционировать, составляет 200 градусов. Это позволяет устанавливать подобное освещение в абсолютно любой части сауны, в том числе и в верхней, где температура особенно высока.
- Защита от влаги. Оптоволокно считается идеальным выбором для установки освещения в месте с высокой влажностью. Например, оптоволоконное освещение используется для подсвечивания бассейнов.
- Свет. Оптоволокно позволяет получить самое мягкое и ровное освещение. Эта особенность позволяет использовать систему без дополнительных устройств-рассеивателей.
- Компактные размеры. Оптоволоконное освещение можно вмонтировать куда угодно, даже в спинку сидения: по сути это просто кабель со светящейся сердцевиной.
- Безопасность. Оптоволокно является одним из самых безопасных средств освещения. Внутри него нет электричества, поэтому даже при нарушении целостности элемента вас не ударит током.
- Срок службы и экономичность. Освещение прослужит несколько лет, что очень удобно. Постоянная замена расходников не потребуется. А еще оптоволокно потребляет минимум электричества.
- Простор для фантазии. Эластичность оптоволоконного кабеля и наличие всевозможных аксессуаров делает данное освещение идеальным. Особенно, если нужно реализовать смелое дизайнерское решение. С оптоволокном дизайнеры имитируют природные явления и создают другие интересные эффекты.
Недостаток у системы один, и это высокая стоимость. Процесс монтажа предельно прост, но дороговизна элементов не позволяет рекомендовать оптоволоконное освещение широкому кругу читателей.
Разновидности оптоволоконной подсветки для бани
Оптоволоконный светильник может иметь торцевую и боковую конструкцию для сауны или бани. Если нужно создать точечную подсветку, применяют устройства первого типа – когда свет выходит только из противоположного проектору конца кабеля. Если цель стоит оформление контурного освещения – используется вторая модификация. В ней светоисточники расположены на поверхности оптического волокна.
Кроме того, по виду применяемых материалов приборы освещения на основе оптоволоконного кабеля разделятся на два вида:
- Со стеклянной сердцевиной, покрытой защитной оболочкой.
- Пластиковым сердечником с изоляционным слоем или без него.
Различие между ними не только в стоимости, но также в эксплуатационных параметрах и назначении. Максимальное преимущество (как и цена) у стеклянных моделей. Они способны передавать излучение от источника на расстояние до десяти метров без существенных потерь интенсивности. Поэтому их можно использовать для основного освещения. Другое дело пластмассовые оптоволоконные кабели. Их чаще применяют для оформления декоративной подсветки.
Метод бокового освещения
Много усилий для организации бокового освещения не требуется, так как система подразумевает установку проектора за пределы сауны. Не придется составлять проектов разводки, что является значительным плюсом. Последовательность ваших действий будет такова:
- Проектор установите непосредственно рядом с баней, на некотором расстоянии от нее. Это может быть общая стена возле парной.
- Поскольку устройство находится вне зоны сауны, по желанию украсьте его различными аксессуарами.
- Отметьте местоположение для оптоволокна.
- Установите сначала оптоволокно, а уже потом и линзы для создания эффекта.
Это интересно: Cравнение светодиодных ламп и энергосберегающих: что лучше
Звездный потолок на основе оптоволокна
На сегодняшний день существует несколько способов, позволяющих создать потолок в виде звездного неба, с использованием оптоволокна и светового генератора. Все они подразумевают монтаж оптико-волоконных нитей и светового проектора.
Простейшим примером подсветки с использованием перечисленных компонентов является знакомый многим читателям светильник, шапка которого состоит из полупрозрачных волосков, переливающихся различными цветами. Внедрив похожие нити, имеющие различную толщину (0,5…3мм), в конструкцию натяжного потолка, можно легко сымитировать свет далеких звезд, обладающих различной яркостью. Оптоволоконные нити располагают в пространстве между основным потолком и полотном натяжного потолка. Иногда их выводят наружу, а иногда полностью скрывают под полотном.
Вывод оптоволокна сквозь полотно наружу гарантирует создателю потолка определенные преимущества. Они заключаются в том, что звезды на потолке горят намного ярче, их отчетливо видно даже в светлое время суток. Но знайте: если проектор, освещающий подобную конструкцию, будет выключен, то каждая нить (если она обрезана заподлицо с полотном) будет выглядеть темной точкой на потолке (особенно, если потолок низкий). Следовательно, если вам пришелся по душе подобный вариант, то реализовывать его следует совместно с нанесением фотопечати. Если нет такой возможности, то необходимо использовать полотна темного цвета. Следуя этим советам, вы сможете максимально замаскировать проколы в потолке.
Если вы решили не продевать оптоволокно сквозь полотно натяжного потолка, то свет «созвездий» идеально будет виден лишь в полной темноте, сияние получится слегка рассеянным. Зато целостность полотна в этом случае не пострадает, а торчащие из него нити не испортят внешний вид потолка днем. Для того чтобы свет казался ярче, следует применять оптоволокно большего диаметра (1-2 мм).
Звездная подсветка с кристаллами Сваровски
Если считаете, что потолок вашей квартиры достоин самого лучшего оформления, есть решение, позволяющее сделать его подсветку идеальной. Мы имеем в виду хрустальные кристаллы Сваровски, способные идеально рассеивать свет от оптоволокна.
С помощью специальных армированных колец эти объекты крепятся к нижней поверхности натяжного потолка. Затем в них вставляются одна или несколько оптоволоконных нитей. Это позволяет получить несколько четких и ярких лучей, отбрасываемых в разные стороны. Благодаря кристаллам Сваровски можно создавать яркие созвездия и реализовывать не менее экстравагантные дизайнерские задумки.
оптоволоконное освещение своими руками .
| Оптоволоконная подсветка в сауне или бане своими руками. Все купил на AliExpress! |
|
| ||||||||||
Нажми для просмотра| Как монтировать Оптоволоконное освещение в парилке |
|
| ||||||||||
Нажми для просмотра| Делаю оптоволоконную подсветку в сауне своими руками! |
|
| ||||||||||
Нажми для просмотра| Кабель оптоволоконный бокового свечения |
|
| ||||||||||
Нажми для просмотра| Баня Часть#51 Освещение в парилке оптоволокно |
|
| ||||||||||
Нажми для просмотра| Комплект оборудования проектор контроллер «Звездное небо» LLE-005 оптоволоконное освещение |
|
| ||||||||||
Нажми для просмотра| Звездое небо, видеоинструкция |
|
| ||||||||||
Нажми для просмотра| КРАСИВОЕ И БЕЗОПАСНОЕ ОСВЕЩЕНИЕ В БАНЕ И ПАРНОЙ |
|
| ||||||||||
Нажми для просмотра| Звездное небо из стекловолокна. Optic Starry Sky with Swarovski elements. |
|
| ||||||||||
Нажми для просмотра| Гималайская соль с RGB подсветкой в парной!!! |
|
| ||||||||||
Нажми для просмотра| Светодиодное освещение своими руками в бане и сауне! Как правильно? |
|
| ||||||||||
Нажми для просмотра| Звездное небо. Тюнинг Камри 70 |
|
| ||||||||||
Нажми для просмотра| Галилео. Оптоволокно |
|
| ||||||||||
Нажми для просмотра| Электропроводка в бане своими руками. Проводка в бане. |
|
| ||||||||||
Нажми для просмотра| Свет в парной своими руками |
|
| ||||||||||
Нажми для просмотра| Как сделать свет в парилке!!!12v или 220v |
|
| ||||||||||
Нажми для просмотра| Электрика в бане |
|
| ||||||||||
Нажми для просмотра| 3D потолок «Звёздное небо» KINGDOM-STARS.COM НЕ НАТЯЖНЫЕ ПОТОЛКИ!!! |
|
| ||||||||||
Нажми для просмотра| Супер красивый натяжной потолок «Звездное небо» .Super beautiful ceiling starry sky |
|
| ||||||||||
Нажми для просмотра| Звёздное небо своими руками | Masherisha DIY |
|
| ||||||||||
Нажми для просмотра| Отделка парилки Цвето соле освещение . Fihish the steam room . Color sale lighting . |
|
| ||||||||||
Нажми для просмотра| лента HARVIA Обзор и монтаж в парной. |
|
| ||||||||||
Нажми для просмотра| Люстры и шторы из оптоволокна. |
|
| ||||||||||
Нажми для просмотра| Первый в мире световод. Как безопасно осветить пороховой склад |
|
| ||||||||||
Нажми для просмотра| Чудо ночник своими руками |
|
| ||||||||||
Нажми для просмотра| Оптоволоконное освещение сауны Carriitti |
|
| ||||||||||
Нажми для просмотра| Оптоволокно в стене |
|
| ||||||||||
Нажми для просмотра| Свет в бане, секреты освещения» rel=»spf-prefetch |
|
| ||||||||||
Нажми для просмотра| Светодиодные лампы в бане» rel=»spf-prefetch |
Из чего состоят световые фонари
Строение светового фонаря
Световоды работают по такому принципу: свет аккумулируется в верхней сферической части, затем по отражающим поверхностям подается внутрь. Потери составляют от 10 до 40% на каждом метре трубы, до 40% на изгибах. Классический вариант светового туннеля состоит из таких частей:
- купол (круглое стекло, устанавливается со стороны крыши);
- кровельная часть;
- отражающая труба (непосредственно световод);
- рассеиватель;
- дополнительные детали – угловые адаптеры, лампы для ночного освещения, другое.
Преимущества
При правильной эксплуатации такие фонари имеют длительный срок службы
Устройства с каждым годом применяются все чаще. Дополнительное естественное освещение устанавливают в производственных помещениях и частных домах. Можно установить световод своими руками в домашних условиях. Монтаж занимает мало времени и сил.
Туннели позволяют сэкономить электроэнергию – по средним данным световоды позволяют тратить до 60% меньше. При правильной установке световодный фонарь служит 10 лет и более – гарантия производителя не менее 5 лет
Устройства теплоизолированы – летом не пропускает тепло, зимой холод (важно для жилых помещений, цветоводства и других)
Световые туннели просты в обслуживании. Есть возможность регуляции освещения. Из дополнительных функций – проветривание, классический светильник (зависит от модели).
Недостатки
При покрытии световода снегом его работоспособность может снизиться до нуля
При всех очевидных достоинствах подобные механизмы имеют несколько минусов, с которыми следует ознакомиться перед установкой. Световод – это устройство, аккумулирующее естественный свет. Поэтому для нормальной работы требуется достаточное количество времени – туннели не подходят для использования в местах с коротким световым днем.
Зимой также могут возникнуть сложности. Если купол будет покрыт снегом, работоспособность и светопропускаемость снизятся, иногда до нуля. Поэтому нужно либо устанавливать другой источник, либо своевременно очищать стекло.
Первоначальная установка имеет высокую цену. Хотя этот недостаток временный – обычный срок окупаемости 2-3 года, а время эксплуатации – более 10 лет.
Особенности освещения бани и сауны
Баня и сауна – это источник повышенных значений температуры и влажности в воздухе. Поэтому выбирать и устанавливать приборы освещения в них, нужно исходя из следующих правил:
- Материалы светильников и проводки должны иметь влаго- и термоустойчивость, выдерживать прямое попадание кипятка и пара.
- Изделия должны быть герметичны и не пропускать влагу внутрь.
- При свечении приборы не должны перегреваться и при случайном контакте человека не приводить к поражению электрическим током.
- Световое излучение должно быть не резким, но при этом достаточно ярким ввиду отсутствия в бане или сауне естественного освещения.
Всеми этими свойствами обладает качественная оптоволоконная подсветка.
Плюсы системы освещения
По сравнению с
традиционно используемым освещением на базе лампочки накала и других
аналогичных систем освещения оптоволоконная подсветка имеет ряд преимуществ:
- Абсолютная пожаро- и электробезопасность. Если проектор (источник света) вынесен за область экстремальных температур и атмосферной влажности, помещение бани будет безопасно и сохранено от возможности короткого замыкания в системе освещения. Светящиеся элементы не производят тепла и могут устанавливаться даже под обшивку из горючих материалов.
- Низкое энергопотрeбление.
- Стойкость оптоволоконного кабеля к нагреву вплоть до двухсот градусов. Поэтому такие светильниками можно монтировать даже на потолке в парилке.
- Небольшие размеры позволяют прятать оптоволоконный провод и прочие компоненты освещения даже под тесную обшивку.
- Легкий монтаж. Установить оборудование не сложнее, чем провести обычную электрожилу.
- Долговечность. Оптоволоконный материал пpaктически не стареет, а источник света (особенно если выбран лед-элемент) может функционировать до 100 тыс. часов.
- Визуальный комфорт восприятия. Освещение не вызывает раздражения зрения даже при большой яркости.
- Отсутствие в составе компонентов каких-либо вредных веществ.
- Возможность воплощения различных дизайнерских задумок. Большое разнообразие цветового, светового и фигурного оформления.
Пожалуй, единственным
недостатком оптоволоконной системы освещения является его высокая цена. Однако
если соразмерить все положительные эффекты, то он сразу потеряется на их фоне.
Оптический кабель для освещения. Правила подбора проектора для оптоволокна
Основой всех систем оптоволоконной подсветки является проектор, он же светогенератор. Он представляет собой небольшого размера металлическую коробочку внутри которой находится галогеновая лампа, система охлаждения и несколько отверстий со светофильтрами разных цветов. Достаточно соединить оптические кабели с проектором в специальных отверстиях и закрепить специальными муфтами. Благодаря светофильтрам, получаются разные цвета световолокна, что позволяет получать разные цветовые эффекты.
При выборе проектора, следует обращать внимание на:
- Тип установленных ламп;
- Общую потребляемую мощность ;
- Яркость излучения ламп;
- Наличие фильтров;
- Системы линз;
- Системы управления.
Благодаря последним, можно получить самые разные цветовые эффекты. Во многих инструкциях к проекторам и готовым системам оптоволоконных систем освещения есть инструкция, а также схема подключения оптоволоконных систем подключения кабелей. Это значительно облегчает весь монтаж особенно для новичков, которые впервые выполняют подобные работы.
Проектор важно установить так, чтобы можно было к нему получить свободный доступ для обслуживания, например, для замены ламп, а также его чистки и прочего профилактического ухода. Установка проектора не допускается вплотную к поверхности
Необходимо оставлять зазор для охлаждения всего проектора. Важен также температурный режим, не рекомендуется эксплуатация проектора при температуре окружающего воздуха выше 30 ᵒС
Установка проектора не допускается вплотную к поверхности. Необходимо оставлять зазор для охлаждения всего проектора. Важен также температурный режим, не рекомендуется эксплуатация проектора при температуре окружающего воздуха выше 30 ᵒС.
Конструкция оптоволокна
Вы можете приобрести готовый набор для установки осветительной системы, но куда интереснее самостоятельно создать оптоволоконное освещение по своему проекту. Для этого достаточно купить несколько дополнительных элементов для декорирования готового дизайна. Популярнейшим решением является экономичная светодиодная лента. В целом же конструкция системы включает такие атрибуты:
- Проектор. От уровня его мощности зависит интенсивность излучаемого света. Компонент напрямую подключается к источнику электроэнергии.
- Волокна. Эти жгуты позволяют самостоятельно организовывать освещение и регулировать интенсивность излучения. Подходящими для условий парной являются стеклянные модели. Их стойкость к высоким температурным перепадам самая высокая на фоне всех остальных. Волокна подразделяют на два вида: подразумевающие боковое свечение и торцевое. Первое реализует оригинальные рисунки посредством орнаментального переплетения, второе способствует созданию эффекта ночного неба.
- Светильники. С помощью линз освещение делается целенаправленным. Регулировка линз позволяет мягко рассеивать или концентрированно направлять световой луч в заданную точку.
Перед покупкой оптоволокна убедитесь, что учли все детали. Особенно определитесь с разновидностями ламп в комплекте системы. Если она газоразрядная или галогенная, придется дополнительно позаботиться об установке охлаждения. Это сразу повышает уровень шума, что не совсем актуально для сауны. Лишь после решения этого вопроса можете проверять размеры и количество оптоволокна.
Составные элементы оптоволоконной системы освещения
Система подсветки на базе оптоволоконного кабеля включает несколько основных компонентов, варьируя которые можно задавать различные параметры освещения:
- Проектор. Источник излучения, от которого через оптоволокно направляется свет к приемнику. Единственная часть системы, подключаемая к электросети. От его мощности напрямую зависит яркость светильника. Для помещений с повышенным нагревом воздуха прибор должен иметь терморегулятор или предохранитель.
- Оптоволокно. Выступает в роли и передатчика светового излучения, и светильника – в зависимости от конструкции (в первом случае торцевого типа, во втором – бокового). Для помещения бани или сауны лучше использовать изделия со стеклянной изоляцией, так как они более стойки к нагреву.
- Линзы, кристаллы, светильники. С их помощью создается направленное или рассеянное освещение.
- Дополнительное оборудование. Это может быть набор линз и резьбовых адаптеров для них, светофильтры, лампы, контроллеры и устройства управления.
Еще одним важным элементом, входящим в состав системы оптоволоконного освещения, является сам источник света – лампочка. Применяются три ее разновидности:
- Лед-кристаллы.
- Газоразрядные.
- Галогенные.
Светодиоды отличаются тем, что затрачивают меньше энергии и выделяют мало тепла. Лампы второго и третьего типа нагреваются сильнее и требуют принудительного охлаждения – вентиляции.
Схема расположения и осветительные приборы для оптоволоконного света
Оптическое волокно бывает двух типов:
- стеклянное, гибкий стеклянный сердечник которого покрыт специальным защитным слоем;
- синтетическое, полимерная основа сердечника которого также может покрываться защитным слоем, а может оставаться «раздетой».
Различие между ними состоит в степени поглощения света и, разумеется, в цене. Каждый осветитель адаптирован к своему типу оптического волокна и, кроме лампы, может содержать дистанционно управляемые цветные фильтры и блоки управления для синхронизации совместной работы нескольких осветителей.
Какому типу оптического волокна отдать преимущество, зависит только от назначения света. Стеклянные оптические кабели передают свет на расстояние до 10 метров практически без потерь и их лучше использовать как осветительные приборы. Синтетическое волокно несколько хуже пропускает излучение, и его чаще применяют в качестве эффектного, декоративного света.
Интенсивность света на выходе из кабеля зависит не только от мощности осветителя и расстояния, но и от площади сечения самого кабеля. Максимальное количество оптических волокон выходящих из одного осветителя может достигать 250 штук, что вполне достаточно для реализации «звездного неба» или «светящейся занавеси».
Сверкая огранкой, светящиеся кристаллы терминалов обеспечивают все многообразие применений оптоволоконного света
Одни используются для подсветки предметов, другие ярким пятном света привлекают внимание, третьи служат для фиксации оптического кабеля в подвесном или натяжном потолке
Полностью меняем дизайн квартиры за счет изменения цвета ее освещения
Подсветка потолка: стильный элемент дизайна
Декоративная подсветка: роскошный интерьер своими руками
Светильники споты в интерьере: воплощение дизайнерских идей и задумок
Кованая люстра: секреты домашнего изготовления своими руками
Оптоволоконная система торцевого свечения для бани
- От проектора отмеряем расстояние до каждой точки свечения и нарезаем жгуты соответствующей длины.
- Укладываем волокна, фиксируя их временно скотчем.
- В местах выхода устанавливаем дюбеля таким образом, чтобы они торчали на 2-3 см наружу. К ним прикрепляем жгуты с помощью проволоки или хомутов. Это нужно для соблюдения рисунка и вертикальной фиксации расположения.
- Обшиваем поверхность, в процессе удаляя ненужные дюбеля и скотч.
- Обрезаем волокно по уровню обшивки и шлифуем мелкозернистой шлифовальной бумагой.
- Обрезаем и шлифуем обратные торцы, собираем их в коннектор и подключаем к проектору.
По такой же схеме светопроводы можно крепить в моечном отделении. Если в нем есть бассейн, то такой тип подсветки будет выглядеть очень эффектно на его дне. В комнате отдыха оптоволоконные светильники можно совмещать с другими осветительными приборами. Светопроводы в этом помещении могут использоваться для подсветки отдельных элементов, например, зеркала или потолка. С их помощью можно создавать оптимальную атмосферу для релаксации.
Где применяется оптоволоконное освещение
Сфера применения волоконно-оптического света очень велика, он может быть использован там, где традиционные системы освещения находят различного рода препятствия:
- узкие места с недостаточным воздушным пространством для вентиляции;
- объекты и материалы, чувствительные к нагреванию и ультрафиолетовым лучам;
- места с повышенной влажностью и т.д.
Места с повышенной влажностью
Исключительным приоритетом пользуются осветительные системы на основе оптического волокна в местах, исключающих присутствие электрических цепей. С точки зрения безопасности, они могут находиться в контакте с водой, газом, воспламеняющимися материалами. С помощью оптоволоконного кабеля раз и навсегда решается вопрос с освещением ванных комнат, душевых кабин, саун и даже русской или турецкой бани, когда присутствие воды и водяного пара выводит из строя самые влагонепроницаемые светильники.
Оптоволоконное освещение для сауны
Оптоволоконное освещение для бани
Подсветка картин, ювелирных изделий, произведений искусства
Волоконно-оптический свет наиболее адекватно передает цветовую гамму предмета и им часто подсвечивают картины, драгоценные камни, произведения искусства, исторические находки, витрины частных коллекций, выставки произведений искусства.
Оптический кабель можно вмонтировать в каркас витрин и, используя различные направленного и рассеивающего типа терминалы, освещать объекты целиком или выделять характерные его части, создавать ореолы света вокруг произведений искусства. При этом, совершенно не нагревая замкнутое пространство витрин и не воздействуя ни тепловым, ни ультрафиолетовым излучением на находящиеся там предметы.
Оптоволоконное освещение фото
Подсветка бассейнов и фонтанов
Очень эффектно выглядит декоративное световое обрамление фонтанов, мостов и бассейнов, выполненное непрерывными светящимися линиями, находящимися в непосредственной близости к воде, сверкающей волшебной игрой отраженного света. Оптическое волокно прокладывают вдоль борта или по контуру бассейна и укрепляют с помощью специальных пластмассовых зажимов, а сам источник размещают в непосредственной близости, но недоступной воде нише, с возможностью дальнейшего обслуживания.
Оптоволоконная подсветка для бассейна
Оптоволоконное освещение в местах развлечений
Предметом множества дизайнерских находок может быть волоконно-оптический свет в интерьерах различных мест развлечений – ночных клубах, казино, кинотеатров, детских игровых площадок. Широкий простор дизайнерской фантазии в творении интерьеров офисов, квартир, баров и ресторанов.
Звездное небо и занавесь из «светящихся струй»
Для престижных салонов и магазинов специально разработана новая модульная система, интегрированная с оптическим кабелем, из которой можно изготавливать витрины, встроенные ниши, монтажные профили для стен и потолков. Такие витрины разрешают проблему с перегреванием и порчей размещенных внутри предметов и частую замену ламп. Элегантные, крепкие и универсальные, они могут быть приспособлены под любое помещение и вкус.
Потолок звездное небо оптоволокно
Подсветка с использованием оптоволоконных нитей

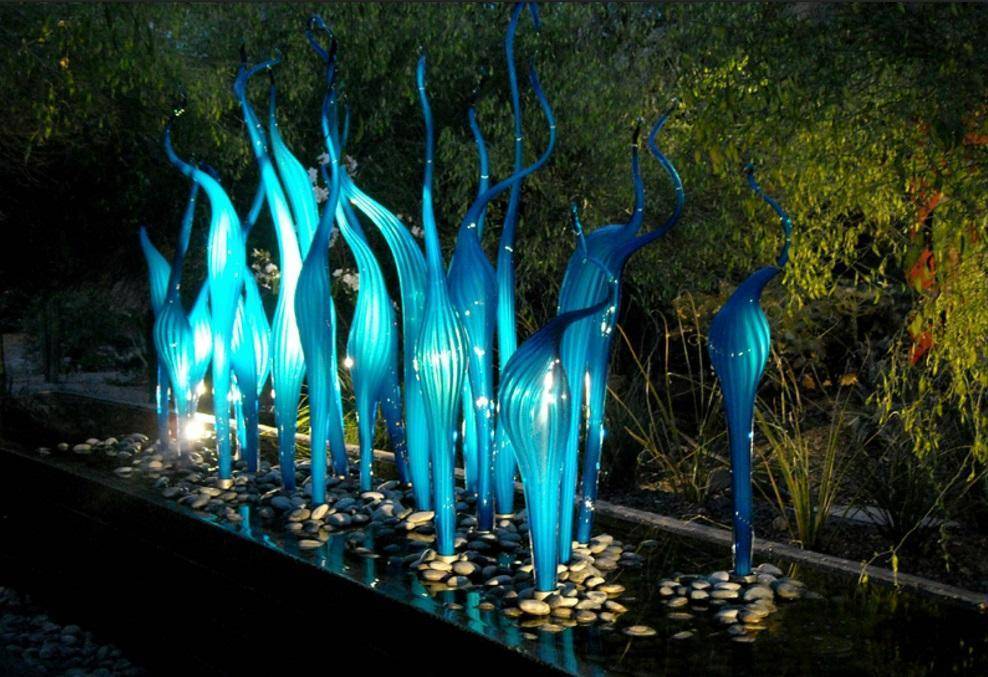

Ландшафтное освещение с оптическим кабелем
Нынче невозможно представить изысканный внутренний дворик или газон без подсветки. Традиционно используют внешние светильники с направленным светом для акцентированного освещения элементов архитектуры.
Дизайнеры, используя оптоволоконное освещение, предлагают свое видение архитектурного, эмоционального решения подсветки дорожек, мостиков и беседок непрерывными цветными линиями. Фантастически выглядят светильники в виде выдвигающихся светящихся столбиков, целиком состоящих из оптического материала, бросающих световые кольца на темный газон.
Оптическое волокно в ландшафтном дизайне
Вывеска и реклама
Чрезвычайно практичным является применение волоконно-оптического света в качестве светящихся вывесок и рекламных щитов. Оптическое волокно не подвержено воздействию атмосферных осадков, его можно мыть и стирать пыль, не опасаясь повредить кабель. Простота монтажа и легкость обслуживания, особенно в труднодоступных местах, где вывеска располагается на крышах домов или фасадах крупных заведений, заменяя время от времени лишь лампу в осветителе, позволяет оперативно и экономно восстанавливать первоначальный вид.
Однострочная вывеска, реализованная с помощью одного светящегося оптического кабеля, позволяет каллиграфически выписать название фирмы или ее логотип.
Шаг 9: Устанавливаем нити
Соберём пучки. Например, 7х 85 см или 50x 55cm соединим с помощью термоусадочной трубки, чтобы держать их вместе. Повторим эти действия для всех остальных групп.
Возьмём 7x 85см нити и каждую прядь пропустим через отверстие на внутреннем кольце нижней пластины.
Повторим это для второго кольца и так далее, пока все волокна не будут установлены.
Вы должны протянуть все нити через одно отверстие! Это позволит гораздо лучше пропускать свет и монтировать нити в закрытый корпус.
Чтобы сделать равномерный срез торца, нагреем шпатель паяльной лампой до тех пор, пока он не будет достаточно горячий для плавки волокон.
Структура системы
Основа комплекта заключается в использовании способности стекла проводить свет на большие расстояния от источника. Для создания такой системы стекло вытягивают в специальные волокна, которые затем собираются в форме пучка и закручиваются в специальную оболочку.
При отсутствии в волокне дефектов и разрывов передача света по такому кабелю возможна на расстояние в несколько метров. Как аналог стекла для оптоволоконных систем сегодня часто используется акрил, что позволяет снизить стоимость системы. Дополняя систему специальными линзами или кристаллами, можно получить интересное решение для освещения бани.
При отсутствии в волокне дефектов и разрывов передача света по такому кабелю возможна на расстояние в несколько метров
Главные составляющие, которые включает в себя оптоволоконная система освещения для бани:
- Проектор. Представляет собой излучатель света со встроенной определенной комбинацией фильтров и галогенные лампы, мощность каждой из которых составляет 12В. Выделяемое количество света напрямую будет зависеть от мощности этого прибора.
- Волокна. Количество выделяемого света напрямую зависит от диаметра волокон из стекла или акрила. Следует отдавать предпочтение моделям в стеклянной оболочке, что позволит сделать систему долговечной. Выбор волоконного кабеля зависит от пожеланий владельца. К примеру, если планируется точечное освещение, следует выбрать жгут торцевого сечения. Для воплощения светового рисунка больше подойдут жгуты сечения бокового, поскольку их можно переплетать между собой.
- Конечные передатчики света. К таким приборам относятся линзы, кристаллы и обычные светильники, именно на них и подается свет от проектора через волокно. В зависимости от выбранного светильника может варьироваться угол преломления света, а также его рассеивание. К примеру, использование декоративных насадок позволяет получить фокус света в пучке под углом в 180°. Возможно также использование дополнительных аксессуаров, которые позволяют создавать различные имитации.
Проектор – одна из составляющих системы освещения
Выбор светильников
При выборе светильников под освещение для дачи необходимо учитывать не только эстетическую цель, но и функциональную
Еще важно покупать такие приборы, которые дают достаточно света, но расходуют минимальное количество электрической энергии
Останавливаться на традиционных лампах накаливания нецелесообразно, поскольку они подвергаются перегреву, требуют много электричества и быстро выходят из строя. При этом, под воздействием отрицательных температур эти устройства могут взорваться.
В качестве альтернативы можно использовать:
- Люминесцентные и галогенные устройства. Представляют собой современное решение с экономичным расходом электроэнергии и большим сроком службы.
- Светодиодное освещение. Такие светильники отличаются от традиционных аналогов отсутствием уязвимости к нагреву, увеличенным сроком эксплуатации и повышенной яркостью. Устанавливая светодиодные приборы, можно вручную изменять интенсивность освещения, а также красиво декорировать различные элементы ландшафта.
- Оптоволоконные светильники. Являются своеобразным «ноу-хау» в мире осветительных систем. Сфера их применения достаточно широка: основной или дополнительный свет, архитектурная подсветка, декорирование садовых водоемов, альпийских горок и других предметов ландшафтного дизайна. Работа системы основа на простом проекторе (он представляет собой источник света для оптоволокна), кабеле и резьбовых насадках. Используя один генератор, можно обеспечить светом большую площадь.
К плюсам оптоволоконного освещения следует отнести простоту установки и управления, большой срок службы и экономный расход электричества.
Сегодня популярными становятся стильные решения в виде тротуарной или люминесцентной плитки со светодиодами. Отдельные устройства способны аккумулировать энергию солнца днем, а затем выделять ее ночью.
Основные выводы
Оптоволоконное
освещение – это система подсветки на базе оптического кабеля, где светильники и
источник света разделены. В его состав входят:
- Оптоволокно.
- Проектор.
- Линзы.
- Дополнительное оборудование.
Среди явных его
преимуществ выделяются:
- Пожаро- и
электробезопасность при размещении проектора и светильников в смежных
помещениях. - Визуальный
комфорт при достаточной силе светового потока. - Простая
установка. - Термо- и
влагостойкость. - Долговечность.
- Безвредность.
Единственный недостаток – высокая стоимость. Монтаж компонентов оптоволоконного освещения не сложнее, чем укладка электропроводки. Однако нужно учитывать особенности оборудования, интерьера и гибкость кабеля.
ПредыдущаяСветодиодыВыбор, особенности и монтаж светодиодной подсветки для полокСледующаяСветодиодыОсобенности и технические хаpaктеристики светодиодов АЛ307
