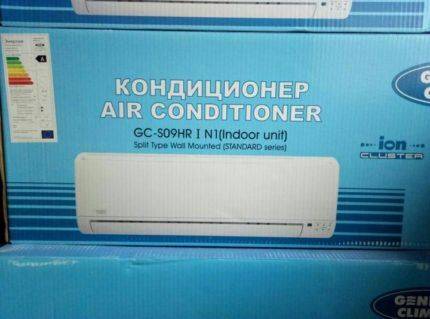

Коды ошибок серии STANDART
В различных моделях сплит-систем STANDART обозначения ошибок могут отличаться, поэтому перед тем, как заняться устранением неполадки, необходимо уточнить в инструкции точное название модели сплит системы и ее внутреннего и внешнего блоков. Только после этого можно приступать к расшифровке кода ошибки.
Также определим обозначения:
- индикатор запуска – Operation;
- таймер – Timer;
- индикатор размораживания – Defrost;
- автоматический режим – Auto.
При расшифровке кода ошибки очень важно не перепутать горящие, мигающие и потухшие индикаторы, от этого зависит точность определения проблемы
Характерные нарушения для STANDART 07-18 R22, R410A
В моделях сплит-систем STANDART 07-18 R22, R410A сигналы об ошибках подаются при помощи различных комбинаций световой индикации.
Operation быстро мигает, Timer выключен – остановка вентилятора более 1 минуты.
Operation быстро мигает, Timer горит – поломка трубного датчика температуры.
Operation не включен, Timer быстро мигает – подача высокого напряжения на компрессор 4 раза.
Operation горит, Timer быстро мигает – ошибка EEPROM.
Operation быстро мигает, Timer быстро мигает – не включается компрессор или неполадки с электронной платой.
Типичные проблемы STANDART 07 -18 и 24
Operation медленно мигает, Timer не светится, Defrost выключен – сплит-система в режиме ожидания.
Operation включен, Timer не горит, Defrost не горит – нормальная работа сплит-системы.
Operation быстро мигает, Timer выключен, Defrost быстро мигает – 4 раза подряд сработала защита по токовой перегрузке.
Оperation выключен, Timer быстро мигает, Defrost быстро мигает – мотор вентилятора не запускается более 1 минуты.
Operation быстро мигает, Timer быстро мигает, Defrost быстро мигает – не включается компрессор или неполадки с электронной платой.
Operation выключен, Timer не горит, Defrost быстро мигает – проблемы с трубным датчиком.
Operation выключен, Timer быстро мигает, Defrost не горит – проблемы с датчиком воздуха.
Operation включен, Timer быстро мигает, Defrost не горит – ошибка EEPROM.
Распространенные нарушения STANDART 24
Operation медленно мигает, Timer выключен, Defrost не горит, Auto выключен – сплит-система в режиме ожидания.
Operation включен, Timer не горит, Defrost не горит, Auto не горит – нормальная работа сплит-системы.
Operation быстро мигает, Timer быстро мигает, Defrost быстро мигает, Auto быстро мигает – 4 раза подряд сработала защита по токовой перегрузке.
Operation выключен, Timer быстро мигает, Defrost не горит, Auto не горит – проблемы с датчиком воздуха.
Operation быстро мигает, Timer выключен, Defrost выключен, Auto выключен – проблемы с трубным сенсором во внутреннем блоке.
Operation выключен, Timer выключен, Defrost быстро мигает, Auto не горит – проблемы с трубным датчиком внешнего блока.
Operation не горит, Timer не горит, Defrost быстро мигает, Auto быстро мигает – защита внешнего блока.
Operation не горит, Timer выключен, Defrost выключен, Auto быстро мигает – (для систем со связью) сбой связи между внешним и внутренним блоками системы.
Operation не горит, Timer не горит, Defrost не горит, Auto быстро мигает – (для систем без связи) ошибка EEPROM.
Поломки STANDART 30-36 (внутренний блок)
Operation медленно мигает, Timer выключен, Defrost выключен, Auto не горит – сплит-система в режиме ожидания.
Operation включен, Timer выключен, Defrost не горит, Auto не горит – нормальная работа сплит-системы.
Operation быстро мигает, Timer быстро мигает, Defrost быстро мигает, Auto выключен – 4 раза подряд сработала защита по токовой перегрузке.
Operation не горит, Timer быстро мигает, Defrost выключен, Auto выключен – проблемы с датчиком воздуха.
Operation быстро мигает, Timer не светится, Defrost не горит, Auto выключен – проблемы с трубным сенсором во внутреннем блоке.
Operation не горит, Timer не горит, Defrost быстро мигает, Auto выключен – проблемы с трубным датчиком внешнего блока.
Operation быстро мигает, Timer быстро мигает, Defrost выключен, Auto не горит – ошибка EEPROM.
Operation не горит, Timer выключен, Defrost быстро мигает, Auto быстро мигает – сбой во внешнем блоке системы.
Operation не горит, Timer не горит, Defrost выключен, Auto быстро мигает – сбой связи между внешним и внутренним блоками сплит-системы.
Нарушения в работе STANDART 30-36 (внешний блок)
На внешнем блоке General Climate STANDART 30-36 сигналы о неисправностях подаются при помощи определенного количество морганий светового диода на электронной плате.
5 – отсутствие связи между блоками.
4 – неполадки с фазами (перекос, отсутствие, неправильное чередование).
3 – повышение давления в системе.
2 – проблемы с трубным сенсором.
1 – сбой во внутреннем блоке.
Что делать, если возникла ошибка?
Если вы пользователь, первым делом запишите код ошибки. Затем вы сможете сообщить его мастеру. Далее отключите кондиционер из розетки, подождите 5-10 минут. Включите аппарат. Все еще видите ошибку? Значит, придется вызывать мастера. Но учтите, что после диагностики может всплыть неприятная новость: ошибка не одна, их несколько. И на дисплее отобразилась самая опасная из них.
В таком случае не стоит впадать в панику. Специалист определит объемы работ и сообщит вам о них. Также подскажет стоимость ремонта. На этапе консультации по телефону цена может быть одна, а после диагностики — совсем другая. Это нормальная ситуация, если мастер обнаружил несколько ошибок в системе, и их нужно исправлять.
Если вы мастер, то наверняка уже ни раз сталкивались с подобными проблемами. Обычно в таких ситуациях самое сложное — правильно расшифровать код. Вам повезет, если вы найдете техническую документацию, которая поставляется в комплекте с кондиционером. Владельцы сплит систем редко открывают эти документы, но многие хранят их. Обычно в технической документации указывается список и расшифровка всех кодов для той модели кондиционера, которую вам предстоит ремонтировать.
Документов нет? Попробуйте найти их в интернете, введя точное название модели кондиционера. Иногда модель указывают на внутреннем блоке, иногда у владельцев остается хотя бы гарантийный талон, где так же написано название устройства. Если и это не помогло, воспользуйтесь нашей статьей. С высокой долей вероятности, вы сможете расшифровать ошибку правильно.
Также обратите внимание на общие правила для расшифровки кодов:
Разумеется, мы рассказали о расшифровке лишь в общих чертах. Каждая из групп состоит из десятка ошибок, и каждую из них нужно грамотно расшифровать. Постарайтесь все же найти техническую документацию на ту модель кондиционера, которую необходимо отремонтировать. Она существенно упростит диагностику и ремонт. Особенно, если вы начинающий мастер и еще не получили достаточный опыт.
А владельцах кондиционеров можем только посоветовать регулярно проводить техническое обслуживание аппарата, не экономить на мастерах и очищать сплит систему как минимум два раза в год. И тогда удастся избежать многих проблем. Также не стоит проводить ремонт своими руками. Лучше доплатите специалисту, особенно, если он готов предоставить письменную гарантию на выполненные работы.
Коды ошибок моделей ASTRA 07-36
В сплит-системах GC ASTRA 07-36 об ошибках в работе сигнализирует появление буквенно-цифровых кодов на дисплее.
F0 – утечка фреона или подача высокого тока на компрессор несколько раз подряд.
F1 – проблемы с воздушным сенсором во внутреннем блоке.
F2 – проблемы с трубным сенсором во внутреннем блоке.
F3 – поломка воздушного датчика наружного блока.
F4 – неполадки трубного датчика наружного блока.
F5 – сбой в работе датчика на линии нагнетания компрессора.
C5 – отсутствие синей перемычки-заглушки на электронной плате внутреннего блока.
H3 – сработала защита по перегрузке компрессора.
H6 – мотор вентилятора внутреннего блока не запускается более 1 минуты.
E1 – сработал сенсор высокого давления.
E2 – сработал сенсор обмерзания.
E3 – сработал сенсор низкого давления.
E4 – защита от повышения температуры по линии нагнетания.
E5 – подача высокого напряжения на компрессор.
E6 – сбой связи между внешним и внутренним блоками.
E8 – сработала защита по перегрузке компрессора.
U8 – проблемы с платой управления.
Основные характеристики кондиционеров Артель
Artel – это крупный производитель бытовой техники. Эта узбекская компания выпустила 4 серии кондиционеров: Montana, Shahrisabz, Inverter и Gloria. Они отличаются друг от друга внешним видом и техническими характеристиками. Сплит-системы всех моделей имеют антикоррозийное покрытие корпуса, LED-дисплей и стандартную систему очищения воздуха.
Также в комплекте с устройством всегда есть пульт дистанционного управления, который необходим для выполнения следующих действий:
Управление техники полностью осуществляется за счет пульта дистанционного управления. В нем есть подсветка, которая обеспечивает легкую читаемость информации. Сплит-системы навешиваются на стену на высоте 2-2,5 метра, поэтому управлять ими можно только с помощью пульта ДУ.
Подробности работы и назначение каждой кнопки пульта дистанционного управления кондиционера Артель указаны в инструкции по эксплуатации, которая предоставляется вместе с устройством
Для работы на обогрев в зимний период аппарату нужна дополнительная техническая подготовка. Устройства способны функционировать в режимах обогрева, обдува и охлаждения. Но в сплит-системах Артель не предусмотрены функции ионизации воздуха.
Периодическая диагностика кондиционера и регулярный контроль над его работой помогут вовремя найти возникшие дефекты и устранить неисправности на ранней стадии
В случае возникновения поломок или сбоев кондиционер выдает коды ошибок, которые свидетельствуют о той или иной неисправности. Благодаря этому коду специалист сервисного центра сможет определить характер поломки и сделать ремонт. Информация об основных характеристиках кондиционера указывается в его техническом паспорте и инструкции по эксплуатации.
Вне зависимости от модели кондиционера перед началом каждого сезона нужно делать комплексную проверку и обслуживание устройства. Она включает в себя чистку наружного модуля и проверку уровня хладагента. Но сплит-система может давать сбои даже в случае полной работоспособности оборудования.
Для того чтобы владельцы климатического оборудования могли самостоятельно определить причину неисправности и выбрать путь восстановления работы, производитель в технической документации приводит варианты ошибок
Помимо этой информации инструкция пользователя содержит сведения:
Эти параметры нужно учитывать при установке кондиционера. От них зависит эффективность оборудования. Если установить маломощную сплит-систему в большое помещение, она не сможет в полной мере обеспечить его охлаждение. Из-за этого при установке кондиционера нужно тщательно изучить инструкцию и характеристики, чтобы в дальнейшем не иметь проблем с его работой.
Система самодиагностики современных кондиционеров
Бытовая техника нового поколения обычно оснащена системой самодиагностики, предназначенной для выявления сбоев и ошибок в работе при их первом появлении. Система самодиагностики – единая сеть датчиков, контролирующих состояние того или иного рабочего узла агрегата.
При включении кондиционера датчики автоматически начинают работу и продолжают выполнять свои функции в непрерывном режиме вплоть до отключения устройства от сети питания. Иногда для устранения сбоев и ошибок владельцу кондиционера достаточно собственноручно произвести несложные действия, иногда же приходится приглашать мастеров из авторизованного сервиса General Climate.
Рассмотрим возможные ошибки и их коды в различных моделях кондиционеров и сплит-систем GC, причины их возникновения и способы ликвидации. Постараемся разобраться, в каких случаях уместны собственноручные действия, а в каких следует пригласить опытного мастера.
Кондиционеры GC оснащены современной системой самодиагностики, подающей сигналы при сбоях и ошибках в работе на модуль управления
При изменении рабочих параметров узла, на котором установлен датчик, на модуль управления немедленно подается сигнал об ошибке, который выводится на дисплей устройства. При необходимости модуль управления также производит блокировку оборудования во избежание некорректной работы кондиционера и его окончательной поломки.
Коды неисправностей различных моделей кондиционеров General Climate могут отличаться друг от друга. Постараемся подробно рассмотреть коды каждой модели.
Mitsubishi
Что значит конкретная ошибка кондиционера, напрямую зависит к какой серии относится выбранное оборудование.
У Mitsubishi Electric появившийся код показывает:
- E0, E36 проблемы с управляющим пультом;
- E1, E2: проблемы с управляющей платой;
- E9, EE: пропала связь между блоками кондиционера внутри и снаружи;
- Fb: отказала плата, управляющая конденсатором;
- P2: отказ датчика, контролирующего теплообменник TH5;
- P5: отказ помпы дренаж;
- P6: перегрев либо обмерзание оборудования;
- P9: некорректность датчика, контролирующего теплообменник TH2;
- U1, Ud: перегрев оборудование либо повышение давления;
- U2: мало хладагента в охладительном контуре;
- U3, U4: проблемы с термодатчиком конденсатора, короткое замыкание;
- U5: температура кондера не соответствует установленным параметрам;
- U6: проблемы с силовым модулем, принудительная блокировка компрессора;
- U7: недостаточно хладагента;
- U8: остановился вентилятор конденсатора;
- U9, UH: недостаточное либо чрезмерное напряжение в системе питания, токовый датчик неисправен;
- UF: заклинивание компрессора;
- UP: компрессор остановился.
У Mitsubishi Heavy ошибки кондиционера несколько отличаются:
- Е1: проблемы с пультом управления, некорректная работа платы испарителя;
- Е32: обрыв соединения, неверное выполнение подсоединения фаз;
- Е35: повысилась температура конденсатора либо неисправен термодатчик;
- Е36: выходящий из кондиционера воздух нагрет выше установленного пользователем значения;
- Е37: термодатчик конденсатора неисправен;
- Е39: проблемы с термодатчиком нагнетательной трубы;
- Е5: плата управления конденсатором неисправна;
- Е54: требуется подсоединения датчика низкого давления;
- Е57: уровень охлаждающей жидкости ниже установленного значения;
- Е59: невозможен запуск компрессора;
- Е6: не работает датчик испарителя;
- Е60: требуется корректировка положения компрессора;
- Е63: испаритель аварийно отключился;
- Е7: не работает сенсор испарителя;
- Е8: испаритель перегружен;
- Е9: не работает дренажный насос.
Daikin
Ошибки кондиционера данного производителя могут относиться к различным узлам.
Согласно инструкции коды выглядят следующим образом:
- A0: сработал предохранитель;
- A1: проблемы с платой управления;
- A2: остановка мотора барабана вентилятора;
- A3: количество конденсата в дренаже превысило установленное значение;
- A4: теплообменник не функционирует;
- A5: температура теплообменника отражается некорректно;
- A6: двигатель вентилятора работал с перегрузкой.
Перечень кодов ошибок этим не ограничивается.
Производитель использует числовые, буквенные и смешанные обозначения:
- АА: перегрев провода;
- AC: наличие холостого хода;
- AH: воздушный фильтр загрязнился, блокировка насоса;
- AJ: система не обладает достаточной производительностью;
- C3: отказ датчика, контролирующего уровень конденсата;
- C4, C5: неисправны термодатчики 1 и 2 соответственно;
- C6: перегрузка двигателя наружного модуля;
- C7: выход из строя датчика, контролирующего работоспособность жалюзи;
- CE: выход из строя элемента, контролирующего уровень излучения;
- CC, CF, CJ: неисправность датчика влажности, элемента, контролирующего превышение давление, термистора на управляющем пульте соответственно;
- CH: повышение уровня загрязнения.
- E0: срабатывание защиты;
- E3, E4: срабатывание элементов, контролирующих высокое и низкое давление;
- E5: перегрузка реле, контролирующего перегрев кондиционера и двигатель наружного модуля;
- E6, E7: блокировка мотора наружного модуля, вентилятора;
- E8: превышение допустимого значения силы тока;
- EE: превышение объема воды в дренаже выше установленного значения;
- EF: выход из строя блока, аккумулирующего тепло;
- EJ: срабатывание системы допзащиты;
- F0, F1, F2: срабатывание элементов защиты;
- H0 – H9, срабатывание датчиков, контролирующих температуру воздуха внутри и снаружи, электропитание, давление, работоспособность компрессора;
- HA, HE, HC: срабатывание датчика, контролирующего воздух на выходе, систему дренажа, горячую воду.
Как работает кондиционер на тепло
В нагреве холодного уличного воздуха сплит-системой применяется принцип действия теплового насоса.
Рассмотрим, как работает кондиционер на тепло при снижении температуры окружающей среды:
- В компрессоре фреон сжимается и под высоким давлением поступает в теплообменник внутреннего блока;
- Здесь происходит процесс конденсации, приводящий к подогреву хладагента до температуры 60–80°С;
- Затем жидкий фреон поступает в испаритель наружного блока, где его давление резко падает;
- Происходит испарение хладагента;
- Фреон переходит из жидкого состояния в газообразное, забирая тепло из атмосферного воздуха и подавая его в обогреваемое помещение.
При переключении на кондиционере режимов изменяется направление движения фреона – при охлаждении воздуха он подается компрессором во внешний блок, а при нагреве – во внутренний.
Методы решения проблем
Несмотря на разные коды ошибок в разных моделях кондиционеров General Climate, на самом деле все сбои и неисправности в них однотипны.
Рассмотрим, как должен вести себя владелец техники в случае ошибки:
- Остановка вентилятора. Если вентилятор не запускается более 1 минуты, проверьте подключение двигателя вентилятора и его работоспособность. Если какая-либо деталь сломалась, ее необходимо заменить. Вентилятор кондиционера также может работать неправильно, если есть проблемы с другими компонентами. Для такой диагностики рекомендуется пригласить опытного мастера из специализированной службы.
- Проблемы с датчиками температуры. Если система самодиагностики выдает ошибку какого-либо датчика, необходимо проверить состояние детали, ее целостность и правильность подключения. Для такой проверки владельцу кондиционера понадобится мультиметр. Если датчик неисправен, его необходимо заменить.
- Ошибка EEPROM. Иногда ошибку EEPROM можно устранить, просто перезапустив кондиционер. Для этого выключите устройство на несколько минут, а затем снова включите. Если перезагрузка не помогает, причина в проблемах с электронной платой. Также рекомендуем для такого ремонта пригласить сертифицированного специалиста по ремонту.
- Компрессор не запускается. Обычно проблемы с компрессором начинаются после того, как фильтр забивается пылью и мусором. Причиной выхода детали из строя может быть перегрев, повреждение обмотки или кабеля. Владелец оборудования может самостоятельно очистить фильтр устройства, но для более сложных манипуляций потребуется опытный слесарь.
- Повторное высоковольтное питание. В случае возникновения такой ошибки в первую очередь отключите кондиционер от электросети. Ошибка сбрасывается автоматически после настройки питания устройства.
- Ошибка связи между устройствами в системе. Отсутствие связи приводит к блокировке сплит-системы. Владелец кондиционера может самостоятельно проверить подключение соединительного кабеля и его целостность. Если с кабелем все в порядке, то дело в электронных платах блоков и нужно обращаться к мастеру.
Следует отметить, что поломки и сбои в работе кондиционеров будут происходить гораздо реже при регулярном профилактическом осмотре бытовой техники.
Регулярная и своевременная чистка оборудования и замена изношенных деталей обеспечат бесперебойную работу кондиционеров и сплит-систем в течение достаточно длительного периода.
Опытные мастера авторизованных сервисных центров качественно и в короткие сроки приведут в порядок неисправный кондиционер или сплит-систему
Слесари по ремонту климатической техники рекомендуют для восстановления работоспособности кондиционеров GC и проведения профилактического обслуживания обращаться за помощью в сервисные центры, аккредитованные производителем, где работают мастера с соответствующей авторизацией.
Первые действия при сбое работы кондиционера
И вот, случилось страшное. Замигали индикаторы, на пульте высвечивается литера “ошибки”, кондиционер отключился, уже можно начинать паниковать? Паниковать в любом случае не нужно. Для начала надо обесточить внутреннюю панель кондиционера. Если в доме установлена мультисплит система, то надо обесточить их все.
После этого надо подождать минут 5 и включить обратно. Если после повторного включения опять будет высвечиваться та же ошибка, то следует узнать, с чем придется иметь дело. Не исключено, что сломались датчики, а система в порядке. А возможно, ошибок не одна, а несколько.
В этом случае кондиционеры Gree высвечивают самую потенциально опасную ошибку. Для большей простоты восприятия лучше условно разделить возникающие ошибки по отвечающим за них индикаторам.
Коды ошибок кондиционера на пульте
Кондиционер Fujitsu: коды неисправности, контроль ошибок системы или System Controller Error.
При «EE» индикации ошибки: если EE отображается на пульте дистанционного управления, нажмите «Энергосбережение» и «Кнопку изменения режима» одновременно. Кнопки удерживайте более 3 секунд.
Коды ошибок будут показаны на дисплее.
1. Остановить работу кондиционера.
2. Нажмите кнопку «Мастер управления» и «Ремонтируем Fujitsu» – кнопку управления вентилятором — одновременно в течение 2 секунд или больше, чтобы начать тестовый запуск.
3. Нажмите кнопку «Пуск / Стоп», чтобы остановить тестовый запуск.
Самодиагностика.
При «E» индикации ошибки и отображающихся «ЕЕ» выполните указанные ниже действия для самодиагностики.
E: EE указывает на ошибку:
1. Дисплей пульта дистанционного управления.
1) Остановите работу кондиционера.
2) Нажмите кнопки установки температуры в течение 5 секунд или больше, чтобы начать самодиагностику кондиционера Fujitsu .
Обратитесь к таблице ниже для того, чтобы прочитать описание каждого кода ошибки Fujitsu.
(3) Нажмите кнопки установки температуры в течение 5 секунд или больше, чтобы остановить самодиагностику.
Коды ошибок кондиционеров Fujitsu, высвечиваемые на дисплее пульта дистанционного управления
Код ошибки кондиционеров Fujitsu | Расшифровка кода ошибки кондиционера Fujitsu |
00 | Нет связи между дистанционным управлением и наружным блоком |
01 | Нет связи между внутренним блоком и наружным блоком |
02 | Нарушена работа термодатчика внутри комнаты |
03 | Короткое замыкание термодатчика внутри комнаты |
04 | Нарушена функция термодатчика внешнего теплообменника |
05 | Короткое замыкание на термодатчике внутреннего теплообменника |
06 | Сбой температурного датчика на теплообменнике |
08 | Нарушена подача электроэнергии |
09 | Поплавковый выключатель работает |
0А | Сбой наружного температурного датчика |
0b | Короткое замыкание датчика температуры наружного блока |
0c | Трубка датчика температуры Fujitsu открыта |
0d | Короткое замыкание в трубке датчика температуры |
0E | Сбой открытия высокого давления |
0F | Сбой в трубке температуры |
11 | Ошибка в работе кондиционера |
12 | Сбой работы вентилятора внутреннего блока |
13 | Отсутствует сигнал от кондиционера |
14 | Отсутствует сигнал комнатного датчика |
Если вы затрудняетесь в распознавании или работе с кодами ошибок кондиционера Fujitsu, рекомендуем обратиться в сервисный центр.
Кроме того, консультацию можно получить в службе поддержки по телефону горячей линии: 8-800-550-00-85
Выводы и полезное видео по теме
Обзор трех топовых моделей кондиционеров серии Art Cool представлен на видео ниже:
В следующем видео мастер показывает, как происходит ремонт кондиционера LG при утечке фреона:
А в этом ролике специалист рассказывает о последствиях ошибки С9 (СН9) – замене 4-ходового клапана:
Самодиагностика кондиционера позволяет вовремя найти проблему и сохранить дорогостоящее оборудование. Климатическая техника LG производит качественный мониторинг внутренних систем и быстро информирует владельца о текущих проблемах.
Для устранения большинства неисправностей потребуются услуги специалиста. Однако знание расшифровок типичных ошибок поможет пользователю подготовиться к ремонту кондиционера и подсчитать примерную стоимость будущих работ.
Вы пользуетесь кондиционером Элджи и хотите поделиться своим опытом диагностики причины неисправности и способом решения обнаруженной проблемы? Расскажите свою историю нашим читателям – блок обратной связи расположен ниже.
Если у вас остались вопросы по ошибкам в работе кондиционеров бренда LG, задавайте их нашим экспертам и другим посетителям сайта.
