Варианты организации системы освещения гаража
Приходится с сожалением констатировать то, что встретить правильно организованное освещения в гараже можно довольно-таки редко. Как правило, все действия ограничиваются установкой нескольких ламп на потолочную и стеновую поверхность, что сразу же снижает функциональность гаража. Такое освещение не дает возможности обустроить в помещении полноценную мастерскую — оно подходит лишь для того, чтобы в относительно комфортных условиях завести машину перед выездом или поставить ее обратно.
Далее будут рассмотрено несколько вариантов организации освещения
Заодно будет обращено внимание на удачное и не совсем расположение осветительных приборов, а также их распределение по помещению
Вариант №1
В этом примере показан неотапливаемый гараж, в котором для освещения использованы люминесцентные лампы, установленные на потолке и стенах.
Вариант такого размещения ламп на стенах является крайне неудачным решением.
Приборы, закрепленные на потолке — это приемлемое решение, так как при их включении будет освещена бо́льшая часть площади гаража. Однако светильники, размещенные на стенах именно таким образом, никак нельзя назвать удачным вариантом. Во-первых, потому что лампы могут быть случайно повреждены механически, причем – даже при простом перемещении человека. Во-вторых, световые потоки идут только в отдельную зону и находятся примерно на уровне глаз. Поэтому при выполнении любых работ в гараже глаза будут быстро уставать.
Вариант №2
Стены и потолок гаража в этом примере облицованы листами металлического профнастила белого цвета. Благодаря такому выбору материала отделки можно значительно сократить расходы на освещение, использовав лампы меньшей мощности.
Гараж, обшитый металлическими листами светлого цвета
Белые поверхности не только освещаются сами от немногочисленных осветительных приборов, но и отражают попадающих на них световой поток. В светлом помещении комфортно работать, производить уборку и, конечно же, ставить и забирать автомобиль.
Этот вариант организации распределения осветительных приборов и использования цветового решения, можно назвать удачным. Правда, высота установки настенных светильников могла бы быть и несколько побольше.
Вариант №3
Стены этого гаража обшиты деревянной вагонкой. Хотя она имеет светлый оттенок, но помещение недостаточно освещено для выполнения работ по ремонту автомобиля. Поэтому если придется выполнять мелкие работы, то потребуется дополнительная подсветка с помощью переносных приборов. Древесина, имеющая натуральный цвет, не отражает падающий на нее световой поток — скорее, наоборот, поглощает его.
Гараж, облицованный древесиной, смотрится эстетично и аккуратно. Но, используя этот материал, для создания комфортного освещения придется задействовать большее количество приборов освещения
Верхний свет, создающий общее освещение, установлен в подвесной потолок белого цвета. Однако в этом случае его несколько ослабляют обустроенные по всему периметру помещения полки. Они удобны для хранения различных полезных в гараже вещей и инструментов, но дают довольно глубокие тени в пристенных областях, где обычно размещаются рабочие верстаки.
Вдоль дальней стены помещения как раз и установлен стол, предназначенный для выполнения работ. Однако, локальное освещение этой области совсем не предусмотрено. Возможно, владелец гаража планирует установить или же подвесить переносной осветительный прибор, так как рядом со столом установлена розетка.
Вариант №4

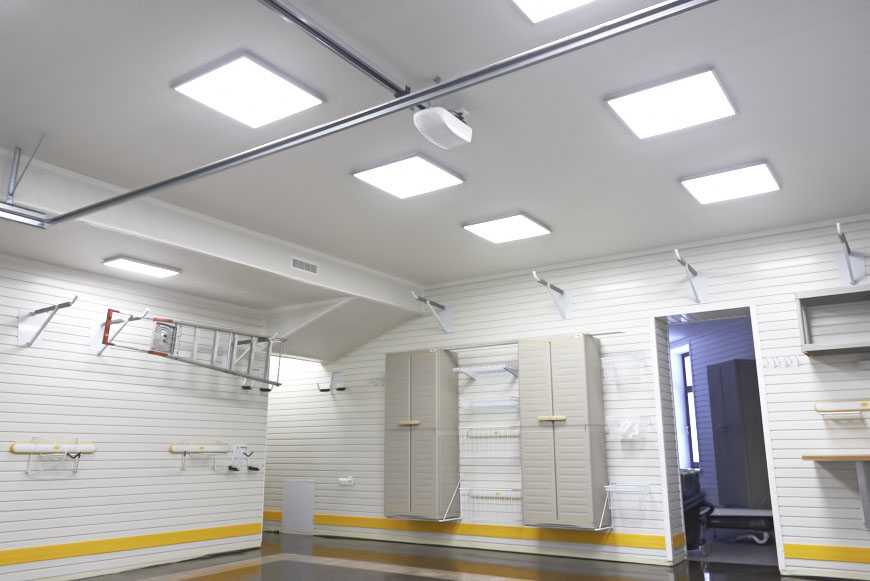

В помещении этого гаража для декорирования стен и потолка использованы два цвета — белый и синий, которые усиливают световой поток, падающий на них при включении освещения.
Панели в помещении окрашены в сине-голубой цвет, что позволяет скрыть небольшие загрязнения, нередкие для гаража. В то же время выбранный оттенок не затемняет интерьер, а придает ему экспрессии
Особенно хорошо виден отражающий эффект белого потолка. При этом, следует заметить, что, несмотря на то, что в помещении присутствует только общее верхнее освещение, оно не кажется темным. Этот эффект достигнут, благодаря правильно подобранным оттенкам, используемым для окрашивания поверхностей.
* * * * * * *
Итак, занимаясь планированием системы освещения гаража, необходимо тщательно продумывать каждую мелочь, учитывая все приведенные выше рекомендации. Только в этом случае удастся получить желаемый результат и комфортное место для работы.
В завершение публикации – еще один видеосюжет с рекомендациями по организации освещения в гараже.
Выбираем зоны освещения
Свет в гараже всегда должен быть функциональным и приятным для глаза. Не нужно проявлять фантазию, останавливаемся только на том, что мы должны в этом помещении хранить машину и при надобности совершать работы.
Можно выделить следующие зоны в гараже, которые нуждаются в качественном освещении:
- Площадь всей комнаты (общее освещение).
- Смотровая яма или другое место, где автомобиль будет ремонтироваться.
- Стол с инструментами или полки.

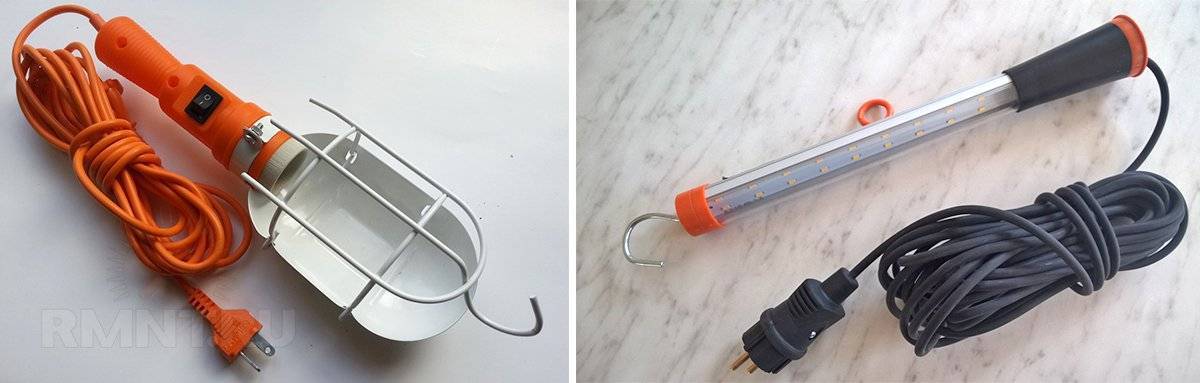

Мы рекомендуем к основному освещению в гараже купить небольшой переносной светильник, он всегда будет к месту и станет не заменим во многих ситуациях. Его можно использовать для подсветки определенных зон, также можно осветить и сам автомобиль, к примеру, вы полезли под капот.
Данные светильников с диодами
Светильники нового исполнения обладают разными показателями, видами исполнения и подключения. Основные технологические данные таковы:
- Мощность номинального плана. Каждый диод может обладать рабочими показателями в 1 — 24 Vt, а это соответственно будет равно 20 — 150 Vt обыкновенной спиралевидной лампе.
- Способ подсоединения. Светильники производятся под различающиеся классы напряжения, если необходимо узнать на какое изначальное напряжения применяется данный светильник нужно ознакомиться с данными, написанными на его упаковке.
В случае того если вы производите реконструкцию старого освещения в своем гараже и у вас основное напряжение равно 220 V, то тогда приобретаются диоды только с требуемым показателем. Если вы только проектируете схему проводки в помещении, то желательно будет выполнить проводку под 12 V с применением понижающего трансформатора 220/12 V. Этот вариант будет гарантировать высокую степень безопасности вашего гаража и в случае надобности данную систему можно будет запитать от аккумулятора.
В статье были рассмотрены варианты использования разных световых приборов в гараже и подробно расписаны обладающие явными плюсами диодные светильники. Несмотря на все эти значения окончательный выбор и ответ на вопрос, какие светильники лучше, целиком и безальтернативно ваш. А знаете как правильно обогрть гараж зимой?
Как проложить проводку к светильникам
Прежде чем мы начнем разбираться с проводкой освещения гаража, имеет смысл поговорить о схеме подключения осветителей.
Общее освещение можно подключить к одной линии и на один выключатель, хотя если правую и левую стороны гаража включать раздельно, то это позволит существенно сократить расход электроэнергии. Это особенно актуально при использовании ламп накаливания.
Поскольку общая мощность осветителей довольно высокая, в качестве выключателя лучше использовать автомат с относительно небольшим номинальным током. Это не только обеспечит длительную безаварийную работу системы, но и защитит от пожара при коротком замыкании.
Автомат на ток отсечки (срабатывания) 16 А
Для локальной подсветки рабочих мест нужны, конечно, отдельные выключатели. Если мощность ламп такой подсветки невелика, то можно обойтись обычными выключателями. Все коммутационные устройства лучше разместить на главном распределительном щите. Исключение может составлять лишь выключатель у верстака, включающий его подсветку. На этом же щите устанавливается понижающий трансформатор для питания освещения смотровой ямы. Он должен включаться по напряжению 220 В отдельным выключателем, размещенным тоже на щите.
После выключателей все линии освещения заводятся на общий автомат и УЗО – устройство защитного отключения (сейчас оно называется ВД – выключатель дифференциальный). Ток утечки на срабатывание такого выключателя должен быть не более 15 мА, а лучше 10.
Дифференциальный выключатель (УЗО) с током утечки 10 мА
Хорошим вариантом будет установка дифференциального автомата (дифавтомата), который представляет собой УЗО и автомат в одном корпусе. В этом случае от обычного автомата можно отказаться. Ток утечки дифавтомата выбирается такой же – 15, а лучше 10 мА.
Дифференциальный автомат с током срабатывания 16 А и током утечки 10 мА
Пример схемы подключения автоматов в гаражном щите вы можете видеть ниже. Он условный и довольно обобщенный. Подкорректируйте его под свои нужды.
Пример схемы
А теперь перейдем непосредственно к проводке освещения гаража. Оптимальным решением в плане безопасности и надежности станет кабель ВВГнг-LS в двойной виниловой изоляции с медными жилами. Сечение жил необходимо выбирать в соответствии с общей мощностью ламп, им питаемых.
Кабель ВВГнг выпускается различного сечения и с разным количеством жил
Если стены гаража оштукатурены, то лучше сделать скрытую проводку, проложив кабель в штробу в штукатурке. Если толщина этой штукатурки позволяет, то можно уложить кабель, предварительно «одетый» в гофрированный ПВХ-шланг (рукав) – это не только обеспечит повышенную надежность и безопасность, но и позволит в случае аварии легко заменить кабель, просто вытащив старый и продев сквозь шланг новый.

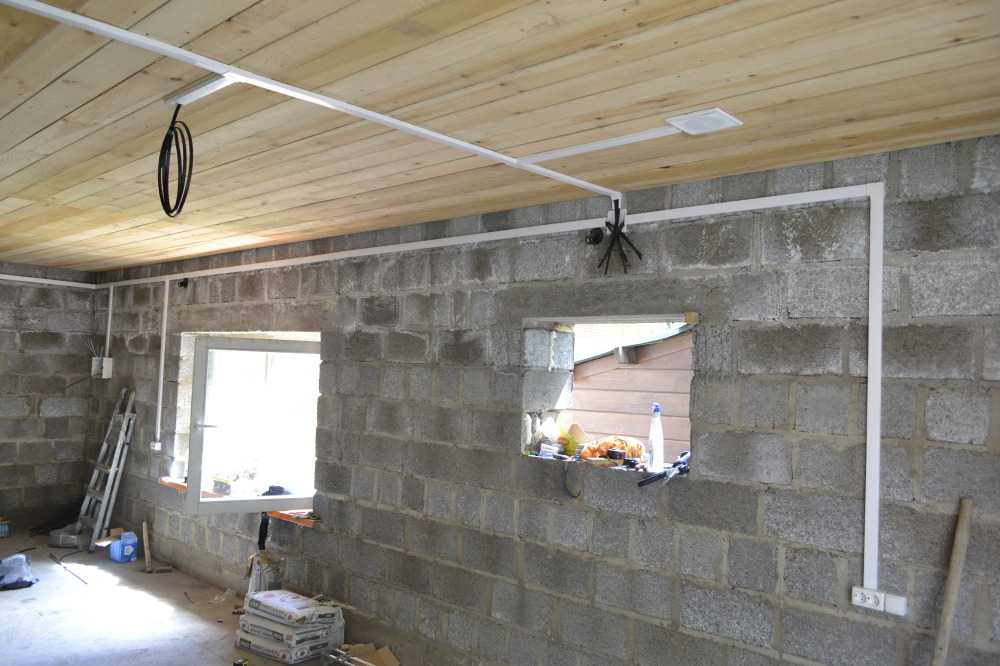

Если стены в гараже голые, то кабель в этой же гофре можно проложить поверху, использовав для крепления скобы, дюбель хомуты или другой крепёж
Здесь в качестве держателя используется стандартный держатель ПВХ труб
На этом, я думаю, можно закончить. Теперь ты знаешь, как сделать правильное освещение в своем гараже и, я уверен, справишься с этой задачей без посторонней помощи.
Выбор светильников
Осветительные приборы различаются не только по внешнему виду, но также по типу и характеру света
И если первый критерий в контексте гаражного использования не критичен, то последние два имеют действительно важное значение. В первую очередь следует определиться с типом источника света
Лампы накаливания — абсолютный архаизм, их мы не можем рекомендовать хотя бы по той причине, что для создания достаточного уровня освещённости электрическая мощность осветительной сети должна составлять 0,7–1,2 кВт, что довольно много, особенно учитывая многочасовой режим работы.

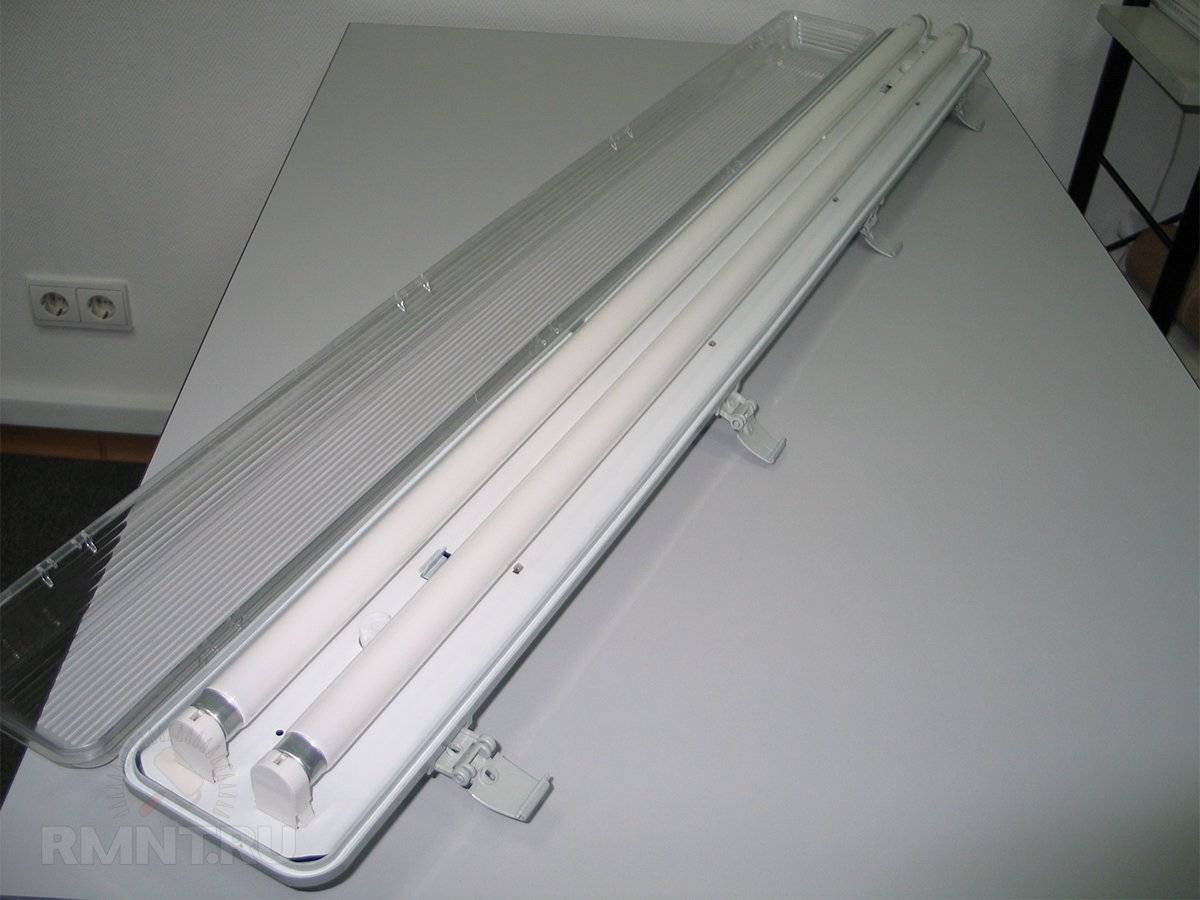

Лучшим выбором будут светильники с люминесцентными лампами, в том числе и компактными, а также на основе светодиодов
У полупроводниковых приборов есть важное преимущество: минимум обслуживания и высокий срок службы. Однако нужно понимать, что дешёвая продукция от малоизвестных производителей из КНР не обладает достаточной надёжностью, а качественные источники света довольно дорогие
Далее о характере света. Для удобной работы в гараже должен присутствовать как рассеянный, так и направленный свет. Также в обязательном порядке должны иметься хотя бы две переносные лампы, которые размещают таким образом, чтобы провода питания не мешали передвижению и не путались под руками. Рассеянный свет можно обеспечить с помощью линейных светильников типа «балка» или плоских накладных, также хороши обычные закрытые светильники с колпаком из поликарбоната. Если в качестве источника света будут использованы светодиоды, светильник должен иметь матовый рассеиватель: из-за малого угла рассеяния образуются резкие тени, которые сильно утомляют зрение. Оптимальная степень защиты светильников для гаражных условий — не ниже IP43. При выборе цветовой температуры лучше отдать предпочтение нейтральному белому в диапазоне 3500–4000 К.
Направленные светильники необходимы для освещения таких частей автомобиля как днище и моторный отсек. Их устанавливают парно в перекрёстном направлении, чем исключается отброс тени на рабочую зону. Эти светильники не работают на постоянной основе, поэтому в качестве прожекторов можно использовать металлогалогенные и даже натриевые лампы высокого давления, спектр света у которых более естественный. С переносными лампами всё совсем просто: нужно лишь предусмотреть точку (коробку) для их подключения и несколько крючков, на которые можно зацепить провод питания.
Выбор места
Выполнять гаражное освещение нужно так, чтобы оно было функциональным, достаточной мощности и не раздражало зрение человека. Сделать своими руками правильный и качественный свет в гараже не составляет особого труда, с такой работой может справиться любой желающий, главное – следовать некоторым правилам и соблюдать технику безопасности. Но стоит помнить, что для того, чтобы выполнить будущее освещение гаража своими руками, необходимо составить для себя проект или план, учитывающий то, где будут размещаться гаражные светильники, какими они будут, их количество, сколько потребуется кабеля для подключения этого оборудования и т. д.
Правильный выбор места под освещение
На проектирование освещения могут влиять некоторые нюансы, к которым можно отнести следующие:
- количество зон, в которых часто находится владелец помещения, а также место их размещения;
- высота гаража и общая его площадь;
- материал, которым отделаны стены помещения, и его цвет;
- мощность освещения из расчета на 1 м²;
- вид и тип применяемых ламп.
К основным зонам, которые считаются рабочими, относятся следующие:
- общая площадь гаража;
- верстак под инструмент и настенные полки;
- ремонтная зона автомобиля – чаще всего этим местом является смотровая яма.
Многие автолюбители, опираясь на свой опыт, рекомендуют дополнительно приобрести переносной светильник. Это небольшое устройство способно помочь в непредвиденных ситуациях: в качестве подсветки во время работы под капотом или в салоне.
Нормативы освещенности рабочих поверхностей
| наименование участка | разряд и подразряд зрительной работы | освещенность ***, лк | ||
| при системе комбинированного освещения | при системе общего освещения | |||
| всего | в том числе от общего | |||
| посты мойки и уборки автомобилей | 6 | — | — | 200 |
| посты то и ремонта | 5а | 400*** | 200 | 300 |
| осмотровые канавы | 5а | 400*** | 200 | — |
| агрегатный, моторный, электротехнический участки | 4а | 750*** | 200 | 300 |
| кузнечный, жестяницкий, сварочный участки | 4б | 500 | 200 | 200 |
| ремонт аккумулятора | 4б | 500 | 200 | 200 |
| приготовление электролита | 6 | — | — | 300* |
| ремонт и монтаж шин | 5а | 400 | 200 | 300 |
| малярный и краскоподготовительный участки | 4б | 500 | 200 | 200 |
| столярный и обойный участки | 4а | 1000 | 200 | 400 |
| помещение для хранения автомобилей | 8б | — | — | 75 |
| складские помещения (без постоянных рабочих мест) | 8а | — | — | 50 |
Выбор ламп для гаража
Выбор типа ламп – один из важнейших этапов организации освещения гаража. Поэтому с их выбора мы и начнем. Рассмотрим основные из типов и выясним их особенности.
Накаливания и галогеновые
Лампа накаливания известна, пожалуй, каждому – спираль в колбе. Прибор отличается высоким энергопотреблением и низким КПД. Свет слегка желтоватый. Светоотдача (световой поток/на единицу мощности) составляет 10-15 лм/Вт, индекс цветопередачи – около 90 (зависит от мощности). Имеет небольшой ресурс работы (около 1 000 ч), стоит недорого. Устойчива к агрессивному воздействию внешней среды (температура, влажность, пыль).
Лампы накаливания
Галогеновая (правильнее «галогенная») – это тоже спираль в колбе, но в газ, заполняющий колбу, добавлен галоген – бром или йод. Это позволило в 2 раза увеличить КПД и ресурс работы. Светоотдача составляет 15-22 лм/Вт. Индекс цветопередачи – 95-98. В процессе работы сильно нагревается. Как и обычная лампа накаливания, хорошо переносит влажность и перепады температуры, но не терпит перепадов напряжения. Стоит несколько дороже лампы накаливания.
Обычная галогенная лампа (слева), лампа с защитной колбой и собственным отражателем
Если тебя не смущает высокое энергопотребление, то эти неприхотливые лампы – то, что нужно для гаража с его влажностью, пылью и «минусом» зимой. Кроме того, такое освещение получится довольно бюджетным.
Люминесцентные
Газоразрядная лампа, выполненная в виде прямой трубки или трубки, свернутой в небольшую спираль, оснащенную стандартным цоколем Эдисона (Е27). Второй тип ламп нередко называют КЛЛ – компактная люминесцентная лампа. Принцип работы – свечение люминофора под воздействием ультрафиолетового излучения, излучаемого дуговым разрядом в трубке.
Прибор в 4 раза экономичнее лампы накаливания, но в несколько раз дороже. Обычно излучает белый холодный свет. Индекс цветопередачи – 60-80 (зависит от типа). Светоотдача составляет 40-60 лм/Вт. Для своей работы требует дополнительного оборудования – пускорегулирующего устройства (кроме КЛЛ). Плохо запускается при низких температурах, пускорегулирующее устройство и КЛЛ требуют защиты от влаги.
Люминесцентные лампы и ЭПРА к ним (вверху)
Если холодный «больничный» свет не смущает, то такие лампы вполне можно использовать в гараже, но имеет смысл продублировать их лампами накаливания или светодиодными, так как приборы этого типа могут не запуститься в промороженном помещении.
Светодиодные
Могут выполняться как в виде ламп, так и в виде светильников. Они экономичнее предыдущих типов. Не боится тряски и ударов, переносит перепады температуры, открытые светодиодные излучатели требуют защиты от влаги. Индекс цветопередачи – более 80. Светоотдача достигает 120 лм/Вт. Светодиоды могут излучать теплый, нейтральный и холодный свет. Отличаются длительным (до 15 000 ч) ресурсом работы. Некоторые модели ламп требуют дополнительного оборудования. Единственный недостаток этих приборов – высокая стоимость.

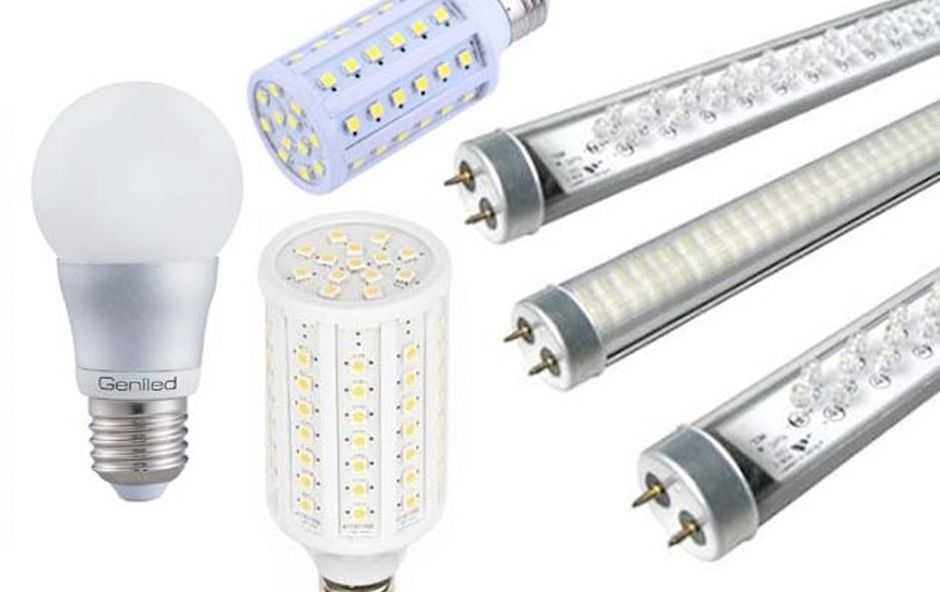

Светодиодные лампы и светильник
Я считаю, что использование светодиодных светильников в гараже для общего освещения – дорого. Но если позволяют средства, то такой вариант вполне приемлем, тем более что высокая стоимость частично окупится низким энергопотреблением (при условии, что ты сидишь в гараже постоянно) и длительным сроком службы.
Красный автомобиль при освещении лампами с индексом цветопередачи 60 (слева) и 90
Освещение рабочих зон
Чтобы освещение рабочих мест отвечало всем требованиям, надо знать, как правильно его организовать. В гараже этими зонами являются:
- верстак или рабочий стол;
- стеллажи;
- смотровая яма.
На самом деле количество рабочих мест может быть больше или меньше. Все зависит от размеров помещения и характера работ, проводимых в нем.
Установка светильников
Освещение верстака или рабочего стола обычно делают направленным, точечным. В нем используются галогенные светильники напряжением 220 или 12 В. Лампы устанавливаются ниже уровня глаз. Светильник могут крепиться на поворотном кронштейне для изменения направления света, он не должен слепить глаза. Если применяются низковольтные светильники, то питание осуществляется через понижающий трансформатор. При использовании ламп накаливания в освещении стола необходимо использовать защитные плафоны. Подача питания на рабочее место осуществляется от отдельного выключателя. Понижающий трансформатор имеет свою сеть и питает все низковольтные приборы. По условиям безопасности на все розетки наносятся надписи о напряжении сети, от которой они питаются.
От размещения стеллажей в гараже будет зависеть установка светильников. Если стеллажи многоярусные, то желательно осветить каждый ярус. Для этого использовать светодиоды нет необходимости. Здесь будет достаточно установить обычные лампы накаливания мощностью 40-60 Вт. Их обычно размещают в закрытых плафонах. Чтобы луч при включении не слепил глаза, светильники оборудуют защитными козырьками. На верхнем ярусе устанавливать светильники необязательно, там будет достаточно основного потолочного света. Так как освещение стеллажей используется периодически, то желательно, чтобы каждый ярус или стеллаж имел свой выключатель. Все стеллажное освещение запитывается от своего автомата. Наиболее простой вариант — использование светодиодного головного фонаря.
Схема подключения освещения смотровой ямы несколько отличается от основной. Из условий безопасности прокладка кабеля в яму осуществляется в бронерукаве, уложенном в полу на глубине не менее 5 см. Для освещения смотровой ямы используется низковольтное точечное освещение. В связи с влажностью места лампы напряжением 12 В обязательно устанавливаются в водозащищенный светильник с герметичным вводом. Приборы делают выдвижными и размещают в нишах. На дно смотровой ямы устанавливают деревянный поддон. В качестве подсветки можно использовать светодиодную ленту. Выключатели в яме не устанавливают.
Лампы для гаража
Проектирование освещения обычно начинается с определения типа ламп, которые будут устанавливаться в светильники. Можно выделить основные виды электроламп:
- лампочка накаливания;
- галогеновая;
- люминесцентная;
- светодиодная.
Галогеновые лампы
Применение знакомых всем нам лампочек накаливания для освещения гаража не совсем приемлемо. Это связано с несколькими причинами:
- «лампочка Ильича» обладает малым КПД. Это влияет на качество освещения, так как при ее работе образуется больше тепла, нежели света;
- количества освещения, вырабатываемого такой лампой, недостаточно для обслуживания автомобиля в комфортных условиях;
- желто-красный спектр доминирует при ее работе, что сказывается на выполнении работ;
- перегоревшие лампы часто могут искрить, что приводит к возникновению пожара;
- большое потребление электроэнергии.
К плюсам ламп такого типа можно отнести только элементарный принцип работы.
Галогеновые лампы по принципу действия схожи с лампой накаливания, но колбы галогенок наполняют бромными парами. Такое конструкторское решение позволило разогреваться вольфрамовой нити значительно сильнее, после чего вырабатывается гораздо больше света. К плюсам таких ламп можно отнести:
- экономность по сравнению с предыдущим типом ламп;
- хорошая освещенность;
- длительный срок службы – до 4 000 часов.
Помимо плюсов существует несколько минусов:
- потребность в установке стабилизатора напряжения, так как скачки в сети плохо сказываются на галогенках;
- необходимо избегать прикосновения к лампе рукой. Это приводит к уменьшению эксплуатационного срока.
Светодиодные лампы
Люминесцентные лампы являются стеклянными колбами, внутри которых находится электрод, а пустота насыщена инертным газом. Колба внутри обработана люминофором. Это вещество вызывает свечение при ультрафиолете во время протекания заряда. По своей конструкции и характеристикам данный вид ламп предпочтительнее галогенок. У них есть свои достоинства и преимущества.
Плюсы:
- эксплуатационный срок больше, чем у галогеновых;
- удовлетворительное качество освещения;
- достойная светоотдача.
Минусы:
- малая температурная устойчивость, при –5º С перестает светить. Специалисты рекомендуют монтировать такие лампы в теплых помещениях;
- плохо переносят электрическую сеть с колебаниями напряжения.
Лучше исключить такой вариант, так как в нем существует множество минусов. Если будет выбран вариант установки ламп этого типа, следует выбирать продукцию с классом защиты IP-65. В них также существует защита от попадания пыли и влаги. Такие лампы можно установить в помещениях, которые находятся непосредственно в доме, или в гараже, если он является постоянным местом работы.
Освещение гаража светодиодами
Оснащение помещения светодиодными устройствами является уже привычным делом для многих автолюбителей и насчитывает много преимуществ над другими видами ламп.
Основные критерии выбора
- Итоговое количество светильников в гараже зависит от целей освещения. В одном случае будет достаточно фоновой подсветки всего помещения с отдельно запитанным ярким источником света в рабочей зоне. В другом – потребуется равномерное распределение мощного светового потока по всей площади.
- Система освещения гаража, как минимум, должна быть запитана от двух различных автоматических выключателей. В этом случае владелец не останется в полной темноте, если возникнет неисправность в одной из групп.
- Немаловажным критерием выбора светильников для гаража является качественная сторона. Дешёвые китайские светильники имеют низкий рабочий ресурс и уровень безопасной эксплуатации. Они не терпят перегрузок по температуре и току, их нельзя оставлять без присмотра. Пластиковый рассеиватель занижает светоотдачу, а спустя некоторое время становиться хрупким.
Гаражные светильники, оснащённые цоколем Е27, имеют неоспоримое преимущество. В них всегда можно вкрутить лампочки, наиболее подходящие для работы:
- недорогие со спиралью и тёплым световым оттенком;
- средней стоимости КЛЛ с нейтральным светом;
- дорогие светодиодные желаемой мощности и температуры цвета.
Выбор светодиодных ламп и приборов освещения для гаража должен быть обдуманным. Рынок светодиодной продукции наполнен китайскими подделками, обещающими невероятную светоотдачу с незначительным энергопотреблением. Чтобы не разочароваться в покупке, рекомендуем попросить продавца снять рассеиватель и убедиться в качестве сборки и установленных компонентов. На данный момент актуальным является типоразмер SMD 5730, SMD 5630, SMD 3014 и COB-матрицы. Не будет лишним и гарантийный талон на приобретенный товар.
https://youtube.com/watch?v=ugJqQjbigQc
У каждого владельца гаража должен быть в наличии переносной фонарь под цоколь Е27 с отражателем и защитной решеткой. В этот универсальный светильник можно вкрутить лампочку накаливания, КЛЛ или светодиодную. Длинный провод с двойной изоляцией обеспечит безопасное ведение работ в любой точке гаража.
