Открытая наружная и внутренняя электропроводка

Обязательно ли использовать гофру или металлорукав?

Необходимость применения гофры и металлорукава отпадает, если используется сертифицированная продукция, а монтаж осуществляется со строгим соблюдением правил и рекомендаций. Наличие таких компонентов повышает защиту, но является необязательным, если выполнены все остальные условия.

Правильная организация электрической проводки в каркасном доме снижает вероятность возгорания. Что касается механических воздействий, то ни гофра, ни металлорукав не защитят кабель, если вы будете бездумно вгонять в стену саморезы. Обязательно составьте схематическое отображение мест, по которым были проложены линии электропередач.

Использование металлорукава для проводки в деревянном доме

Во многих статьях пишется про грызунов в деревянном доме. На деле при правильной санитарной обработке древесины вы исключите их появление и предотвратите сценарий, когда мыши перегрызают проводку.

Еще одним негативным моментом применения гофры или металлорукава является подорожание общей стоимости проводки. Какой смысл платить больше, если уровень безопасности и так высокий.

Если почитать европейские сайты и попытаться найти статьи о проводке в каркасном доме, редко где будет упоминаться строгая необходимость в применении дополнительных средств защиты – гофры или металлических рукавов. А ведь проверки там намного строже.

Вы ошибаетесь, если полагаете, что наличие гофры в стене позволит повторно протянуть кабель, не разрушая отделочный слой. Кабельные линии имеют множество изгибов, поэтому представить данный процесс сложно. Придется размещать гофру, диаметр которой будет в несколько раз больше общего сечения прокладываемых проводов. Но это экономически не выгодно и отнимает много места в стене или перегородке.

Допускается организация электропроводки без использования гофры.

Распределение нагрузок

Все описанные ранее действия, сделанные с целью обустройства качественной проводки, принесут ощутимую пользу лишь при условии предварительной разбивки потребителей на группы. Грамотное распределение нагрузок позволит:

1. Выровнять загруженность отдельных ответвлений проводки, используемых для обслуживания групп потребителей в каркасном доме.
2. Управлять оперативным включением и выключением выбранных линий посредством отдельного защитного автомата.
3. Организовать многоуровневую систему защиты путем включения нескольких УЗО, имеющих различные токи утечки.

Такие ответвления принято классифицировать как отдельную силовую группу.

К числу «мощных» или энергоемких нагрузок традиционно относят:

1. Теплые полы и кондиционеры.
2. Духовки и родственные им электроплиты.
3. Стиральные машины и другую бытовую технику с заявленной мощностью от 6-и и до 10-ти киловатт.

В самостоятельную группу также выделяются розетки, смонтированные в помещениях повышенной влажности (в ванных комнатах, подвалах, на верандах, а также в чердачных помещениях).

Как не надо делать электропроводку в каркасном доме

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла12Не помогла

ПРОКЛАДКА ВНУТРИ ЭЛЕМЕНТОВ КАРКАСНЫХ КОНСТРУКЦИЙ

В бытовых и офисных условиях электропроводку допускается скрывать в элементах каркасных конструкций (в перегородках, в фальшполах, а также за подвесными и натяжными потолками). При использовании этой технологии для монтажа потребуются специальные пластиковые или металлические короба, крепящиеся к конструктивным элементам каркаса.

Удобна и надежна прокладка электропроводки в трубах.

При прокладке по несгораемым поверхностям (бетон, кирпич и т. п.) электропроводку укладывают в пластиковые короба или непосредственно на несущую конструкцию и фиксируют скобами.

Для этого варианта также подходят гофрированные трубы, крепящиеся внутри каркасов пластиковыми хомутами или отрезками мягкой проволоки. При укладке кабеля по сгораемым и легковоспламеняющимся поверхностям (дереву, пластику и подобным им материалам) электропроводка помещается в стальные трубы.

Скрытый монтаж по поверхности стен.

Эта технология приемлема в помещениях, бетонные или кирпичные стены которых отделаны декоративными панелями. В этом случае часть покрытия может быть разобрана, после чего на черновой поверхности посредством алебастра или небольших скобок крепится рабочий кабель (жгут).

При необходимости его ремонта или замены можно демонтировать часть покрытия, а по окончании работ вернуть на место.

Существует и более удобный вариант прокладки, при котором скрываемые провода сначала продергиваются в гофру, которая потом фиксируется на стене.

Такая технология монтажа позволяет демонтировать жгут из проводников, не вскрывая облицовку стен. Для доступа к нему достаточно удалить панель в одном месте и выдернуть из гофрированного канала кусок проводки (прежде отсоединив ее концы от всех контактов с установочными изделиями).

Не забудьте обеспечить возможность протяжки нового провода.

Для этого достаточно привязать к концу старой электропроводки мягкую проволоку или прочный шнур. После извлечения проводки из гофры они займут ее место.

Для размещения новой проводки достаточно будет прикрепить ее конец к проволоке или шнуру и протянуть в гофрошланг или трубу. Крепление должно быть надежным, если на половине пути оно отдастся – возникнет много проблем.

Очевидно, что если на протяжении трассы существует несколько поворотов по углом 90 эта технология может не сработать. Равно как и в том случае, когда кабельная трасса “забита под завязку”. Чем плотнее уложена проводка, тем труднее ее извлечь и заменить новой.

Кроме того, про различные технологии монтажа электропроводки можно почитать здесь, а нормы и правила описаны на этой странице.

Составление проекта

Еще перед тем как построить дом каркасного типа – потребуется подготовить проект, в котором полностью отражены все предстоящие работы по обустройству электропроводки. При его составлении обязательно учитываются следующие моменты:

1. Способ прокладки и марка выбранных проводов.
2. Количество жил в кабеле и их сечение.
3. Порядок разбивки потребителей на группы и их привязка к конкретным нагрузочным линиям.
4. Тип и марка распредщитка, электросчетчика, защитных автоматов и УЗО.
5. Модели электроустановочных изделий (розеток, выключателей и распредкоробок).

К проектной документации обязательно прикладывается полный комплект эскизов и схем по обустройству проводки (монтажные, принципиальные и т. п.).

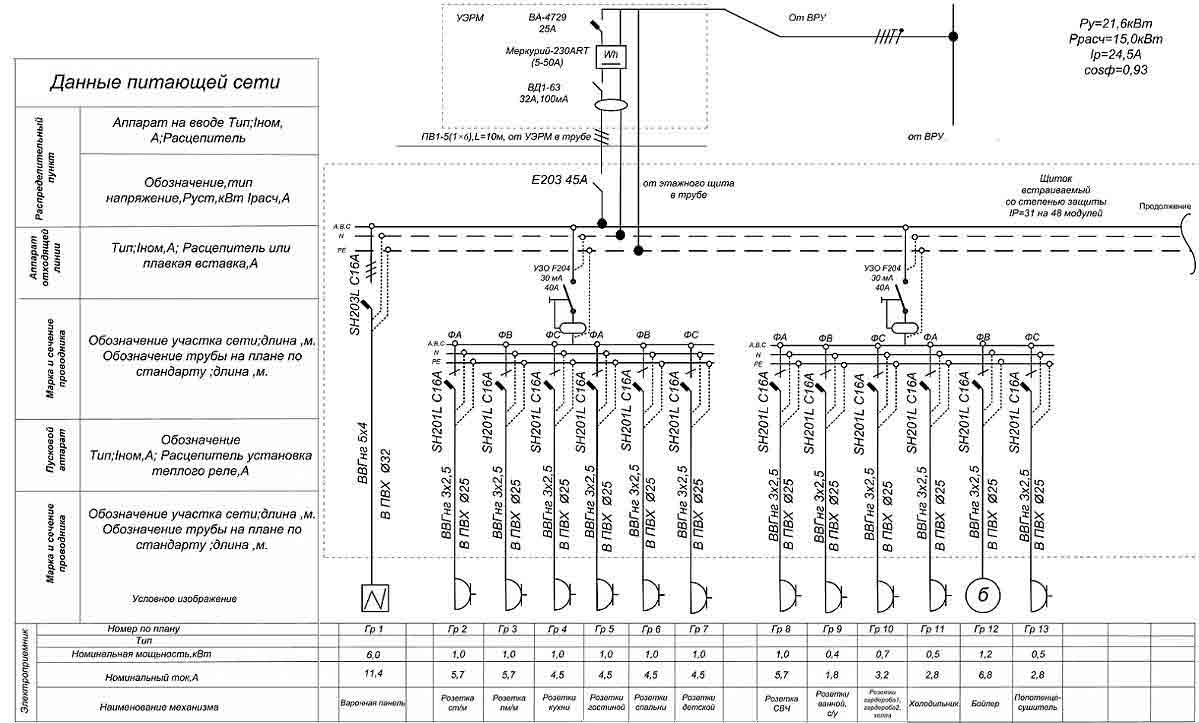

Предлагаем Вам пример электрической схемы питающей и распределительной сети на расчетную мощность 15 кВт с указанием:

• номинальных мощностей и тока потребителей;
• номинальных токов автоматических выключателей и УЗО;
• сечения жил кабельных линий;
• материал труб для монтажа электропроводки.

Схема питающей и распределительной сети

Эту схему можно применять один в один для квартиры или частного дома не меняя параметров защитных устройств.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

• Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

• Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

• Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
• при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Преимущества и недостатки открытой проводки

В числе достоинств открытого типа проводки можно выделить:

• простой доступ к любому месту электропроводки
• возможность быстро заметить проблему
• допустимость оперативно исправить поломку

Кроме того, если электропроводка открытая, очень удобно добавить еще одну электроточку или линию, не нарушив при этом целостность других сетевых участков.

Что касается недостатков, то здесь стоит упомянуть о том, что провода легко зацепить, так как они находятся в свободном доступе. Кроме того, монтаж открытой проводки предполагает наличие дополнительного свободного пространства, если речь идет, например, о гофрированной трубе

Также важно, что открытая электропроводка, даже красиво и декоративно скрытая, впишется не в каждый интерьер. Если это лофт, хай-тек или минимализм, то она будет смотреться вполне органично

Однако в классицизме, ретро или барокко она вряд ли уместна.

Общие правила прокладки проводки

Монтаж электрики выполняют по следующим правилам:

1. Линии располагают параллельно углам здания. Диагональный монтаж открытым способом не запрещен, но он портит дизайн.
2. Минимальное расстояние от вертикальной линии и электроточки до края оконного или дверного проема — 10 см. От горизонтальной до плиты перекрытия — 15 см.
3. Наименее допустимая дистанция от кабелей до водопроводных и отопительных коммуникаций — 50 см.
4. Наибольший шаг изоляторов — 70-80 см.
5. Соединения устраивают только в распредкоробках.

Открытые провода уязвимы для механических повреждений. Поэтому рекомендуется вести их поверху и опускать к электроточкам, даже если те расположены низко над полом. Недостаток этого решения состоит в увеличенном расходе кабеля.

НАРУЖНАЯ ЭЛЕКТРОПРОВОДКА

По-другому наружную электропроводку называют уличной. Она прокладывается снаружи домов, по стенам сооружений и зданий, а также между ними на специальных конструкциях либо опорах.

Такая проводка необходима для подачи напряжения к осветительным фонарям, сигнализации , камерам видеонаблюдения и подсобным помещениям (гараж, мастерская, сарай, сауна, баня, бассейн). Всё это обязательно должно учитываться ещё на этапе строительства зданий и сооружений.

Наружная электропроводка в загородном доме важна не меньше внутренней. Кроме того, что необходимо обеспечить на участке достаточное освещение, в любой момент может понадобиться подключить во дворе электроинструмент (дрель, болгарку, газонокосилку, насос). Не тянуть же переноски через весь дом и участок, лучше при планировании электроснабжения наметить места для установки 2-3 розеток.

Самое главное отличие наружной электропроводки в том, что она подвергается воздействию атмосферных факторов – дождь, снег, ветер, солнечные лучи. Поэтому она должна быть надёжно защищена от осадков, от механических воздействий и случайных прикосновений человека к токоведущим частям.

Общие требования к электропроводке.

Эти требования одинаково применимы как для квартир, так и для частных домов:

1. Все коробки, розетки и выключатели должны находиться в таких местах, чтобы к ним всегда был свободный доступ.

2. Все соединения и ответвления выполняются только в коробках.

4. Жилы зануления и заземления соединяются только сваркой.

5. Зануления стационарных плит выполняются отдельными проводниками.

Согласно ПУЭ (Правила Устройства Электроустановок) регламентируются также:

• нормы по количеству розеток на одну комнату;
• расстояния, на которых розетки и выключатели должны размещаться по отношению к полу и коммуникациям;
• нормы прокладки проводов (вертикальные и горизонтальные участки).

ПОИСК СКРЫТЫХ ЭЛЕКТРОПРОВОДОК

Для выявления мест расположения скрытой в штробах проводки используются особые приборы, представленные на рынке множеством моделей. По принципу выявления кабельных трасс поисковое оборудование делится на следующие виды

• электростатическое.
• электромагнитное.
• металлоискатели.

Рассмотрим каждое из представленных наименований более подробно.

Искатели проводок электростатического типа.

Эти приборы регистрируют электростатические поля, образующиеся в кабельных линиях при прохождении по ним переменного тока.

К преимуществам таких устройств относят сравнительно невысокую стоимость и простоту конструкции. С их помощью удается достаточно точно находить скрытую проводку, если она не обесточена. Еще одно условие допустимости их использования – сухость стен и отсутствие поблизости элементов металлоконструкций.

Примером этого типа искателей является прибор “Поиск”. Это устройство имеет 4 градации чувствительности и способно находить кабель, проложенный на глубине до 7 см. Для сообщения о найденной проводке в нем предусмотрена световая индикация и звуковая сигнализация.

Электромагнитные искатели электропроводки.

Эти устройства работают по принципу обнаружения электромагнитного поля, которое должно быть достаточным по величине. Поэтому искомая проводка обязательно должна быть под нагрузкой не менее 1 кВт (по ней должен протекать ток величиной до 4,5-5,0 Ампер).

Для получения такого тока достаточно включить в проверяемую цепь электрический утюг и выставить его регулятор на максимум.

В крайнем случае для этих целей может быть использован электрочайник.

К представителям этого класса относят полупрофессиональный китайский прибор-детектор (трассоискатель) LA 1012. Он оснащается современным дисплеем и имеет целый ряд дополнительных функций. Стоит это прибор сравнительно дорого (до 16 тыс. руб.).

Металлоискатели для определения электропроводки.

К группе металлоискателей следует отнести многофункциональный комбинированный прибор марки “BOSH GMS 120” производства Германии. С его помощью удается определять не только глубину залегания электропроводки, но и материал, из которого изготовлены ее жилы.

Это устройство оснащается современным дисплеем, позволяющим представить результат в удобном для оператора виде. Стоит оно также недешево (порядка 6 тыс. руб.)

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

ОТКРЫТАЯ ЭЛЕКТРОПРОВОДКА

При открытой проводке кабели и провода прокладывают по стенным поверхностям, потолкам и другим строительным элементам здания.

Существует несколько способов прокладки:

• свободная подвеска;
• непосредственно по стенной поверхности или потолку;
• в электротехническом плинтусе;
• на струнах;
• в наличниках;
• на тросах;
• в лотках;
• на роликах;
• на изоляторах;
• в коробах;
• в трубах.

В свою очередь, открытая проводка подразделяется ещё на три подвида:

Стационарная.

Это проводка, которая постоянно подключена и не имеет возможности отключения без применения специального инструмента.

Переносная.

Контакты такой проводки между собой соединены при помощи штепсельных разъёмов (не скручены и не спаяны), то есть такую проводку в любой момент можно рассоединить.

Передвижная.

Применяется для подсоединения к электрической сети передвижных механизмов.

Преимущества открытой проводки заключаются в следующем:

1. Её легко монтировать. Даже не самому опытному электрику, а обычному мужчине, разбирающемуся в электричестве, под силу сделать такую эл.проводку в квартире своими руками.

2. Не требуется никакое дополнительное оборудование (типа электроинструмента для нарезки штроб).

3. Целостность потолков и стен при монтаже нарушается минимально.

4. Проводка в любой момент доступна для осмотра или устранения повреждения.

5. Она мобильна, если потребуется перенести в другое место выключатель или розетку, это можно сделать без проблем.

Недостатки открытой проводки:

1. Она малопривлекательна и не всегда вписывается в интерьер.

2. При монтаже необходимо учитывать технические нормы и требования помещений (не везде её можно использовать).

3. Открытый способ прокладки наиболее опасен в плане возникновения пожаров. При нагрузке свыше допустимой, возможен перегрев проводки и возгорание, которое сразу же перекинется на обои или декор.

Помните о безопасности

При скрытой проводке бояться особенно нечего. Стоит только помнить, что проводку прокладывают горизонтально или вертикально. В случае монтажа кабеля по диагонали можно случайно задеть провод, например, гвоздем и нанести ему вред

Что касается наружной проводки как в квартире, так и на даче, то здесь также есть меры предосторожности:

• если вы скрыли кабель в квартире, на даче или в деревянном доме декоративным экраном, помните об этом, старайтесь не задевать его
• соединяйте корпуса приборов из металла с проводами, используя болтовые крепления
• закрывайте токопроводные детали

Желаем удачи!

Критерии выбора материалов

Основные факторы, которые учитывают при подборе проводов:

При покупке кабеля обратить внимание на соответствие сечения требованиям ГОСТа, не рекомендуется приобретать продукцию, изготовленную в соответствии с ТУ. Изоляция не должна иметь трещин и визуально различимых зон с уменьшенной толщиной

При подборе необходимо учесть характеристики изолятора при горении и использовать провода с негорючим слоем (ВВГнг или ВВГнг LS с пониженным коэффициентом выделения дыма). Для дома следует покупать медные кабели, не стоит использовать в комнатах провода с жилами из разнородных металлов (в распределительном щитке для разведения алюминиевых и медных сердечников применяют специальные муфты).

Как спланировать работу?

Для начала необходимо:

• правильно провести расчеты
• определить, какое количество материала необходимо
• получить в свое распоряжение план деревянного дома или квартиры

Сделайте чертеж, расположив на нем каждую из стен по отдельности. Это рационально сделать, чтобы понять, какие аксессуары потребуются для создания кабеля, где он сам будет проходить.

Наружная электропроводка хороша тем, что для ее прокладки не требуется четко соблюдать нормы, а именно: ее возможно проложить и по диагонали, и под углом, отличающимся от 90 градусов. Перед тем как приступить к монтажу, стены нужно правильно подготовить, особенно, если планируется смазывать их клеем.

Если же на стене отсутствует штукатурка, а есть только бетон или кирпич, разумнее будет прикрепить провода дюбель-гвоздями. При облицовке гипсокартоном логично применить дюбели-бабочки. Если вы своими руками прокладываете электропроводку на даче, в деревянном доме, то каналы лучше прикрепить гвоздями или шурупами. Перед началом работ устраняют неровные поверхности и при необходимости обрабатывают грунтовкой.

Наружная электропроводка

Ее применяют при монтаже уличного освещения, подведении электричества к садово-дачным постройкам (гараж, баня, хозблок) или на чердак строения.

Наружная электропроводка может быть осуществлена следующими способами:

• Прокладка по воздуху между опорами (тросовая или струнная электропроводка),
• Прокладка по поверхности зданий и построек,
• Подземная прокладка (скрытая проводка).

На заметку!

Для выбора наиболее подходящего способа прокладки кабеля нужно руководствоваться Правилами устройства электроустановок (ПУЭ).

Также на выбор влияют условия окружающей среды (в чердачных помещениях необходимо позаботиться о надежной защите кабельной системы от влаги, а в деревянном доме – от возгорания).

ОТКРЫТАЯ ЭЛЕКТРОПРОВОДКА

При открытой проводке кабели и провода прокладывают по стенным поверхностям, потолкам и другим строительным элементам здания.

Существует несколько способов прокладки:

• свободная подвеска;
• непосредственно по стенной поверхности или потолку;
• в электротехническом плинтусе;
• на струнах;
• в наличниках;
• на тросах;
• в лотках;
• на роликах;
• в гибком металлическом рукаве;
• на изоляторах;
• в коробах;
• в трубах.

В свою очередь, открытая проводка подразделяется ещё на три подвида:

Стационарная.

Это проводка, которая постоянно подключена и не имеет возможности отключения без применения специального инструмента.

Переносная.

Контакты такой проводки между собой соединены при помощи штепсельных разъёмов (не скручены и не спаяны), то есть такую проводку в любой момент можно рассоединить.

Передвижная.

Применяется для подсоединения к электрической сети передвижных механизмов.

Преимущества открытой проводки заключаются в следующем:

1. Её легко монтировать. Даже не самому опытному электрику, а обычному мужчине, разбирающемуся в электричестве, под силу сделать такую эл.проводку в квартире своими руками.

2. Не требуется никакое дополнительное оборудование (типа электроинструмента для нарезки штроб).

3. Целостность потолков и стен при монтаже нарушается минимально.

4. Проводка в любой момент доступна для осмотра или устранения повреждения.

5. Она мобильна, если потребуется перенести в другое место выключатель или розетку, это можно сделать без проблем.

Недостатки открытой проводки:

1. Она малопривлекательна и не всегда вписывается в интерьер.

2. При монтаже необходимо учитывать технические нормы и требования помещений (не везде её можно использовать).

3. Открытый способ прокладки наиболее опасен в плане возникновения пожаров. При нагрузке свыше допустимой, возможен перегрев проводки и возгорание, которое сразу же перекинется на обои или декор.

Электротехнический плинтус для открытой проводки

Таким образом, открытые кабеля станут абсолютно незаметными, но не менее функциональными. На данный момент во всем мире производятся специальные плинтусы, которые уже сами по себе имеют канал для проведения открытой электропроводки.

Способствует их функционалу и то, что существует плинтус не только с одним, но и несколькими кабель – каналами. Так, в одном плинтусе можно уложить и кабельный Интернет и ТВ — антену, что очень упрощает задачу отрытой проводки.

Как и пластиковых кабель –каналов, на полках строймаркетов огромный выбор форм и расцветок плинтусов, что поможет подобрать тот, который идеально подойдет под общий интерьер.

Кроме формы и цвета электротехнический плинтус, может производиться из разных материалов.

Например, поливинилхлорид (ПВХ), древесноволокнистая плита (МДФ), шпон или дерево. Обязательно ознакомьтесь со всеми вариантами, чтобы изучить, какой подойдет лучше всего для открытой установки в вашем доме.

И наконец, поговорим о преимуществах и недостатках подобного способа

Что мы имеем в плюсе:

• Простота монтажа. Никаких тяжелых и грязных работ, связанных с долблением стен, заглублением розеток и выключателей, и последующей штукатурки помещения.
• При организации новой проводки нет необходимости затевать ремонт помещения. Воздействие на интерьер минимально.
• Ревизионный доступ: проводка легко осматривается в любой момент времени.
• Возможность замены, модернизации, добавления новых линий. И все это в любой момент, без применения сложного оборудования.
• Если вы передумаете – провод всегда можно спрятать в стену. А вот обратный процесс затруднителен.
• Организация открытой проводки подходит для любых помещений. А вот скрытая в стенах, имеет ограничения. Например, ее нельзя проложить в деревянных домах.

Недостатки также имеются:

• Главный из них – нет 100% совместимости с дизайном помещения. Если вы не поклонник стиля «винтаж» или «лофт», для экспериментов с открытой проводкой остается разве что гараж.
• Какой бы прочной не была оболочка (кабельный короб, гофр и прочих), все равно, вероятность повреждения выше, чем у кабеля в стене.
• Возможность схватить провод руками, и получить поражение электротоком, ничтожна. Но она есть.
