Отопление от электрокотла: варианты организации отопления на основе электрического котла

Достоинства и недостатки электрических котлов

Разбираясь с положительными и отрицательными сторонами электрического котла отопления, нужно рассматривать их в зависимости от вида нагревательного элемента.

К плюсам индукционного нагрева относят:

  1. Самая большая эффективность при нагреве (до 99,5 %) при небольших размерах агрегата.
  2. Длительный срок службы (до 30 лет) и надежность устройств, единичная мощность которых до 60 кВт.
  3. Теплоносителем может быть не только вода, но и незамерзающие жидкости или масло.
  4. Безопасная эксплуатация и небольшие затраты на сервис.

Недостатков немного – высокая стоимость, сложности в обвязке трубами и подсоединении электропитания.
Преимуществами электрокотла с трубчатыми электронагревателями являются его относительно небольшая цена; он быстро нагревает воду, а обслуживание и подключение к отоплению максимально упрощены.

Минусов же гораздо больше:

  1. Косвенный способ поднятия температуры жидкости уменьшает кпд до 97…98 %.
  2. Нужна водоподготовка, т.к. в противном случае во время нагрева на корпусе нагревательного элемента появляется накипь, ухудшающая теплообмен и разносимая по разводке и радиаторам.
  3. Не компактная конструкция.
  4. Большая нагрузка на электросеть при эксплуатации и броски тока при включении.
  5. Когда ТЭН работает, вольфрамовая проволока внутри него испаряется и выгорает, требуя замены всей детали.
  6. Возможно разрушение корпуса нагревателя и появления опасности удара электричеством.
  7. Агрегаты имеют упрощенную автоматику, требуя дополнительных вложений.

Достоинства электродного котла – он компактнее всех перечисленных выше агрегатов, при большей удельной мощности; отличается низким энергопотреблением, надежностью и простотой конструктивной схемы. Но его установка и подключения не простые.

Работает он только на максимуме мощности, поэтому управление ею идет в режиме «старт – стоп». Электроды подвержены эрозии, покрываются накипью и поэтому периодически заменяются. В качестве теплоносителя используется определенный состав воды. А изменение количества солей в ней влияет на теплоотдачу.

Нюансы работы

Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.

Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.

Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.

Общие особенности электрических котлов

Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.

В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

Как выглядит обвязка электрокотла отопления?

Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.

Схема аварийной обвязки котлов Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. Как правильно подключить, какую схему использовать?
Чем топить дешевле? Поставил 4 котла!

Подключение к электросети

При подключении электрокотла своими руками руководствуются рядом правил:

  • к розетке подключают приборы мощностью до 3,5 кВт;
  • силовые приборы мощностью до 7 кВт подключают к распределительному щитку;
  • котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.

Материалы, необходимые для монтажа:

  1. Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
  2. Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
  3. Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.

Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.

  • https://gradusplus.com/kotly/elektricheskie/ustanovka-i-podkljuchenie-elektrokotla-dlya-otopleniya-chastnogo-doma/
  • https://cotlix.com/kak-ustanovit-elektrokotel-v-chastnom-dome
  • https://pechiexpert.ru/ustanovka-elektricheskogo-kotla-01/

Комнатный термостат и экономия электроэнергии

Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.

Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме. По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом

Вторая простейшая схема готова

По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.

Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.

Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.

Чтобы им воспользоваться в полной мере, нам потребуется реле времени.

Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.

Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха

Днем в ваше отсутствие, температура на улице может резко упасть. Уезжали при -5С, приехали вечером – за окном минус 25С. Соответственно и дома существенно похолодает.

Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.

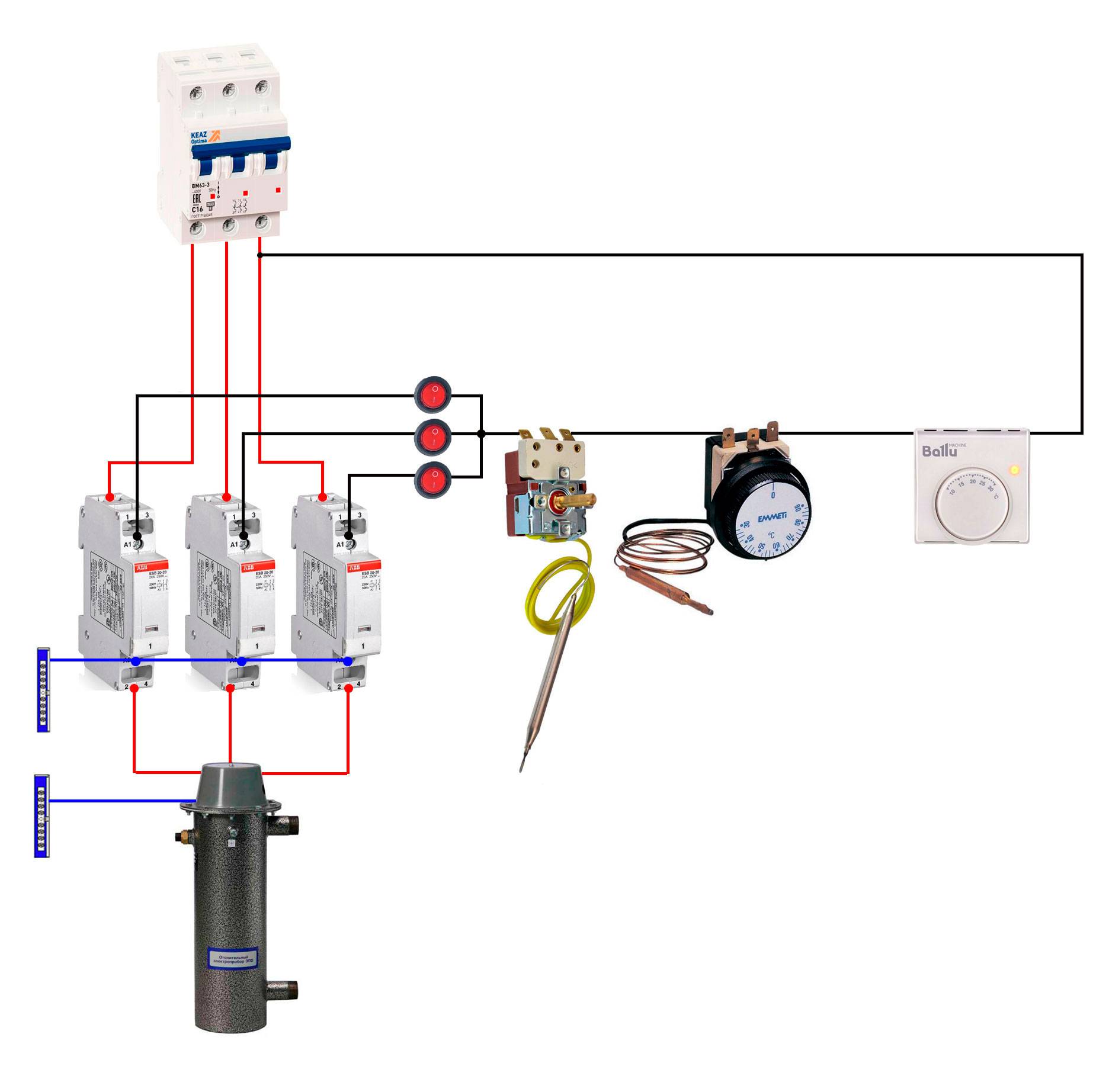

Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.

Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.

Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.

Как видите, ничего сложного и замысловатого здесь нет.

https://youtube.com/watch?v=fw9BUOGXT4Y%3F

Питание

Как установить электрокотел в частном доме и подключить его к питанию?

Запитать его можно своими руками, не прибегая к услугам электрика. Правила подключения вполне обычны:

  • Через розетку можно подключать маломощные котлы и электрорадиаторы до 3,5 кВт включительно;
  • Отдельным проводом от щитка можно запитать прибор мощностью до 7 кВт. При этом сечение медного провода подбирается из расчета 10 ампер максимального тока (при 220 вольтах — 2,2 кВт мощности) на 1 мм2;
  • К питанию напряжением 380 вольт рекомендуется подключать котлы мощностью 8 кВт и выше;
  • Котел подключается через свой автомат. Ток срабатывания автомата должен лишь незначительно превышать максимальный рабочий ток.

Автомат в цепи питания котла.

Схема подключения электрокотла: надежная защита и экономия электроэнергии

Приветствую, камрады! Знаете ли вы, как выполняется подключение электрокотла к электричеству? А какие элементы должна включать обвязка котла — интересовались? Сегодня я хочу подробно и максимально доступно ответить на эти вопросы и подсказать вам, какая схема подключения электрокотла позволит вам обогреть свой дом с минимальными затратами.

Схема электрической котельной с системой автоматического управления мощностью котла.

Прежде, чем браться за реализацию любого проекта, нужно четко сформулировать его цели. Вот их список.

Безопасность

Она состоит из трех слагаемых:

Надежное автоматическое отключение. Электрическая схема должна исключать поражение пользователя током и обеспечивать отключение питания при коротком замыкании;

Правильный расчет проводки. При работе котла на полной мощности она не должна греться: высокая температура может повредить изоляцию

Это особенно важно при скрытом монтаже проводки;

Экономичность

Электрокотел — источник самого дорогого тепла среди всех современных котлов для автономного отопления. Электрическая мощность котла с минимальной погрешностью равна его тепловой мощности, то есть цена киловатт-часа тепловой энергии равна стоимости киловатт-часа электричества (на начало 2021 года — около 5 рублей).

Для сравнения — владельцу газового котла тепло обходится в 7-8 раз дешевле (около 70 копеек за кВт·ч), дровяного — вчетверо (1,2 рубля/кВт·ч).

Относительная стоимость тепловой энергии, полученной из разных источников. Цены меняются от года к году, но их соотношение остается постоянным.

Главная причина популярности электрического отопления — его полная автономность

Котлу не требуется внимание владельца от слова «совсем»: он неограниченно долго способен поддерживать в доме заданную вами температуру. Однако владельцу электрического котла, разумеется, хочется уменьшить счета за свет

О том, как это сделать, я расскажу в соответствующем разделе статьи.

Правильное подключение электрического котла отопления

По конструкции электрический котел отопления это металлический шкаф. Тип крепления котла навесной. Для ввода электрического  кабеля питания в котел есть специальное отверстие, а всё электрооборудование котла расположено в электрическом шкафу котла.

Выбор электрического кабеля для котла отопления

В подключение электрического котла отопления к электропитанию нет никаких специальных расчетов и «подводных камней». Его нужно подключать, как любой другой бытовой прибор по потребляемой мощности и по нормативам прокладки электропроводки в доме.

Правила подключения электрокотла отопления

Для подключения электрического котла отопления планируется отдельная линия электропроводки (отдельная группа) со своей автоматической защитой. Для защиты электрического кабеля котла используется автоматический выключатель. Номинал и тип автоматического выключателя выбирается по мощности котла, вернее, по мощности тэнов входящих в конструкцию котла.

Электропроводка для котла отопления

Электропитания котла отопления зависит от его конструкции и схемы подключения тэнов. Для потребителя все необходимые данные указаны в паспорте к котлу.

Силовая схема электрического котла отопления с тремя тэнами

Котел отопления может подключаться пятижильным или четырехжильным кабелем. Сечения жил кабеля смотрим в паспорте к котлу и в таблице ниже.

Как видим в таблице 1, для электропитания среднего котла нужны кабели с сечением жил от 2,5 мм (4 кВт) до 6 мм (18 кВт).

Таблица 1

В таблице 2 видим сечения кабелей для более мощных котлов отопления. Как видим, для мощных котлов отопления с тепловой мощностью 60 кВт, нужен электрический кабель с жилами 25 мм и защитный автоматический выключатель перед котлом в 100 Ампер.

Таблица 2

Давайте с ориентируемся и посмотрим, простой тепловой расчет для дома. Не буду показывать расчет с тепловыми потерями, даже не буду учитывать высоту потолка. Простой расчет очень прост.

Примечание: Говоря про сечения жил кабеля имеем в виду только медные жилы, под сечением жилы понимаем площадь сечения поперечного среза жилы кабеля, указанного в паспорте к кабелю.

Монтажные работы

Схема установки электрического теплогенератора зависит от его типа. Сегодня для обогрева индивидуального дома используются ТЭНовые котлы, а также электродные и индукционные модели. Агрегат с трубчатым нагревательным элементом оснащен циркуляционным насосом и автоматикой для управления и контроля работы. Такие котлы требуют только подсоединения к отопительному контуру и электросети. При подключении электродных и индукционных электрических котлов необходим монтаж наружной обвязки.

На первом этапе установки электрокотла выполняют разметку в выбранном месте, на удалении от водопроводной системы. При монтаже напольного агрегата к полу прикрепляют металлическую подставку.

Для навесной модели на стене размечаются места установки крепежных элементов и просверливаются отверстия

В ходе работ важно проверять горизонтальность расположения крепежа при помощи строительного уровня. Перед началом работ убедитесь, что стена способна выдержать все заполненного водой котла

Далее на стену монтируется крепежный профиль с установочной планкой, навешивается котельный агрегат. Он должен надежно держаться и висеть строго горизонтально.


Установленный агрегат отопления

Подключение к контуру отопления и водопроводу

Установка электрокотла сопровождается подключением к системе отопления. Если агрегат двухконтурный и рассчитан на приготовление горячей воды, его также подсоединяют к водопроводу.

ТЭНовый агрегат для отопления частного дома, в корпусе которого размещен циркуляционный насос и автоматика, подсоединяется к системе следующим образом

  • к входным патрубкам крепятся трубы для подсоединения к подающей и обратной трубе отопительного контура, подсоединение выполняется через шаровые краны с американками для быстрого монтажа/демонтажа;
  • на обратную магистраль устанавливают фильтр-грязевик (перед ним желательно врезать шаровой кран, чтобы было удобнее производить очистку фильтра), а также расширительный бак мембранного типа, если нет встроенного или его объем недостаточен для имеющейся системы.

Отдельно рассмотрим, как установить электрокотел, если он электродный или индукционный. Подключение электрического котла отопления в этом случае требует монтажа обвязки с центробежным насосом и группой безопасности, в состав которой входит манометр, клапан предохранительный и воздухоотводчик, работающий в автоматическом режиме. По какой схеме осуществляется подсоединение агрегата к системе отопления, показано на схеме:

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

  1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
  2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
  3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Двухтрубная схема отопления с электрокотлом

Двухтрубная схема отопления с электрокотлом имеет массу преимуществ, по сравнению с однотрубной. Самый главный плюс – это простота балансировки контура, за счет того, что температура теплоносителя в первом и последнем радиаторе практически не отличаются. Есть, конечно же, разница в несколько градусов, которая особого влияния на показания термометра в помещении не имеет.

Суть двухтрубной схемы отопления с электрокотлом заключается в том, что потоки прямой и обратки разделены, в то время как в однотрубной системе этого нет. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. Так, двухтрубные схемы отопления с электрическим котлом бывают:

  • попутными;
  • тупиковыми.

Какую схему отопления выбрать в том или ином случае, в большей степени, зависит от планировки помещения и количества контуров. Несмотря на некоторые отличия, особой разницы в характеристиках нет, оба варианта хороши.

Попутная

Попутная схема отопления с электрическим котлом работает по следующему принципу:

  • электрокотел для водяного отопления подогревает жидкость и подает ее в магистраль, в которой есть отводы к радиаторам;

  • от первого радиатора, помимо прямой, добавляется еще одна труба обратки;
  • теплоноситель проходит по магистрали, часть попадает в ответвление к радиатору, из которого вода выходит уже в другую трубу (обратку);
  • по обратке теплоноситель двигается дальше, параллельно с водой в трубе подачи.

Таким образом, горячая вода в прямой и, уже отдавшая часть тепла в радиаторах жидкость, не пересекаются. После каждого последующего радиатора теплоноситель попадает в обратку. Особенностью системы отопления с электрокотлом (схема двухтрубная) и ее характерной чертой является то, что направление подачи и обратного потока совпадают. Когда подача доходит до последнего радиатора, то ее дальнейшее движение прекращается, а обратка идет дальше. Именно это создает условия попутной циркуляции.

Это создает некоторые сложности. Дверь нужно как-то обойти. Во избежание такого сценария можно:

  • сделать отверстия с гильзами в стене, через которые будут проходить трубы;
  • сделать разводку труб в полу или стенах.

Следует учитывать, что при прокладывании коммуникаций скрытым методом нужно особое внимание уделить качеству соединений труб. Так, наиболее применяемый материал для таких целей – это сшитый полиэтилен

Мы уже рассказывали про характеристики и преимущества полимерных труб для отопления.

Тупиковая

Тупиковая схема отопления частного дома с электрокотлом.

Попутная и тупиковая схема отопления частного дома с электрокотлом имеют одно конструктивное отличия, из-за которого направления движения теплоносителя в прямой и обратке не совпадают. Как мы уже рассказали, в попутном контуре их векторы движения совпадают, а вот в тупиковой, наоборот, жидкости двигаются в разных направлениях. Как это происходит на практике? Есть все те же две трубы, идущие параллельно. По одной от нагревателя идет теплоноситель и по патрубкам заходит в радиаторы. Причем не весь, а только какая-то часть, остаток продолжает свое движение дальше.

Из каждого радиатора по второму патрубку вода попадает в трубу обратного потока, где жидкость начинает двигаться к нагревателю. Пока непонятно, почему теплоноситель меняет вектор движения, но тут все просто. Других вариантов у него нет, так как на последнем радиаторе обе трубы просто перекрываются заглушками, все тупик, дальше дороги нет. Получается, что кроме как двигаться в обратном направлении у воды, отдавшей часть своего тепла, иных альтернатив нет. К тому же этот процесс стимулируется электрическим насосом, встроенным в электрокотел для закрытой системы отопления или установленным отдельно.

Еще раз повторимся, что нужно отталкиваться от размещения котельной, планировки и площади дома. Есть, конечно, и двухконтурные электрические котлы для отопления, но они такие дорогие и непрактичные, что их никто не хочет покупать. Даже если захотеть, нужно постараться его найти.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

После окончания работ мастера делают пометку в техническом паспорте изделия

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

  • высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
  • теплогенератор нужно подбирать с минимальным запасом 20%;
  • если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;Поделить квадратуру на 10 все равно что умножить на 0.1, результат одинаков
  • в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
  • мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

  1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
  2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
  3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

  • громкие звуки включения от срабатывания контактора или магнитного пускателя;
  • постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
  • электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

Описание схемы

Составные элементы

Одноконтурное отопление отличается от других схем прокладки трубопроводов числом применяемых магистралей. Тут для подачи теплоносителя к радиаторам и возврата охладившейся жидкости к котлу употребляется одна труба.

Только условно она делится на два участка:

  • подающая магистраль,
  • обратная магистраль (обратка).

Не считая трубопроводов в состав разглядываемой системы обогрева входят следующие составные элементы:

НаименованиеОписание
КотелОсновное действующее лицо. Как раз тут тепловая энергия, приобретаемая от сжигания горючего, передается теплоносителю (воде либо антифризу). После этого жидкость через трубы попадает в радиаторы, где происходит вторичный обмен – тепло воды через стены батарей передается воздуху и предметам в помещении.
РадиаторыГлавное теплообменное оборудование. Они устанавливаются во всех помещениях, каковые необходимо отапливать. Без них было бы нереально организовать действенный теплообмен, поскольку площади труб обычно не достаточно, дабы обогревать помещения.
Расширительный бакНужен для компенсации давления в замкнутой системе хранения и обогрева воды, которая возрастает в  объеме при нагревании. Бывают открытого и закрытого типа. Вторые предпочтительнее, поскольку мешают испарению теплоносителя и смогут устанавливаться на любом участке системы (а не только в ее верхней точке).
ФурнитураКо мне включаются все остальные маленькие по размеру, но от этого не меньше ответственные подробности: запорная арматура, термоклапаны, краны Маевского и без того потом.

Обратите внимание! Существует однотрубный отопительный контур с естественной циркуляцией жидкости по трубам и принудительной. В последнем случае необходимым элементом монтируемой климатической сети есть циркуляционный насос, перекачивающий теплоноситель

Преимущества и недочёты

Работает обрисовываемый контур отопления следующим образом: разогретая жидкость делается менее плотной и более легкой, исходя из этого вытесняется тяжелой холодной водой в верхнюю точку системы обогрева.

После этого, остывая, теплоноситель опускается вниз, попутно протекая через все установленные радиаторы и отдавая накопленное тепло воздуху в помещениях. Исходя из этого батареи, расположенные ближе к котлу (либо на верхних этажах), греют лучше. Это и имеется один из самых больших недочётов одноконтурного отопления.

Дабы компенсировать разность температур, радиаторы, расположенные ближе к нагревателю, имеют меньшую площадь теплообменника, тогда как самые дальние конструируются из большего количества отдельных секций, что увеличивает их мощность.

Имеется еще пара способов повышения эффективности одноконтурной системы отопления:

  1. Установка циркуляционного насоса. В этом случае жидкость перетекает по устройствам отопления интенсивнее, в следствии чего увеличивается эффективность работы всей климатической сети.
  2. Верное размещение радиаторов. Для уменьшения потерь тепла рекомендуется ближние к котлу батареи по возможности устанавливать в наиболее горячих помещениях – внутренних помещениях, имеющий минимум окон.

Иначе, одноконтурное отопление все же достаточно популярно.

Оно  активно используется в личном постройке, поскольку имеет много плюсов:

  • низкая цена монтажа – для установки нужно брать другой фурнитуры и минимум труб, понижаются кроме этого и затраты на оплату услуг монтажных бригад,
  • более эстетичный вид – так как имеется лишь одна труба, ее легче запрятать, замаскировать либо забетонировать в стенке (пол),
  • возможность выбора потока тёплой воды – включение тех либо иных контуров осуществляется посредством ручной либо автоматической запорной арматуры,
  • возможность прокладки трубопроводов под межкомнатными дверями.

Обратите внимание! Правильная схема размещения трубопроводов зависит от планировки дома. Нужно выбирать такие места, каковые гарантируют предельное число потерь тепла. Не забывайте, что действенный переток жидкости естественным методом нереально организовать в таких случаях:

Не забывайте, что действенный переток жидкости естественным методом нереально организовать в таких случаях:

  • площадь дома превышает 200 квадратных метров,
  • протяженность контура больше, чем 30 метров,
  • к одному контуру отопления подключено больше 10 радиаторов обогрева.

В этом случае вам все же нужно будет устанавливать циркуляционный насос либо брать котел, уже оборудованный им.

Электромонтаж в однофазной сети

Как мы уже говорили, подсоединять водонагреватель к однофазной сети можно через вилку либо отдельно запитанный кабель. На первом варианте даже останавливаться нет смысла, т.к. вставить вилку в розетку сможет любой.

Что касается второго варианта, то для начала необходимо осуществить расчет сечения кабеля по току (если необходимый диаметр жил не указан в паспорте изделия), после чего подвести проводник к месту установки котла. Далее все просто – соединяем фазу, ноль и заземление с соответствующими клеммами в агрегате (на них указана маркировка). К Вашему вниманию принципиальная схема подключения электрического котла с терморегулятором в систему отопления:

Особенности параллельного подключения

Рассмотрим подробнее, как выглядит стандартная схема параллельного подключения газового и электрического котлов:

  • К каждому агрегату идут контуры подачи теплоносителя. Они присоединяются к общей линии.
  • Обязательно при этом необходимо, чтобы стояли группы безопасности и запорная арматура.
  • К другой линии подключаются контуры возвратных магистралей, также оборудованные запорными вентилями.
  • На возвратной магистрали (или на подаче), перед узлом совмещения контуров обвязки, устанавливается циркуляционный насос.
  • Магистрали обоих отопительных агрегатов подсоединяются к коллекторам.
  • На одном из распределительных коллекторов устанавливается расширительный бак. К его трубе также подключен контур подпитки, с оснащением обратным клапаном и запорной арматурой.
  • От распределительных коллекторов идут магистральные ветви к теплому полу, радиаторам, бойлеру, на каждой установлены циркуляционные насосы и клапаны слива теплоносителя с системы.

Это не принципиальная схема, а лишь основные ее особенности. Она в общих чертах дает представление о том, как лучше подключить к основному газовому котлу дополнительный электрокотел. Вариант сборки можно усложнить и усовершенствовать, например, системой автоматики и сервоприводом.

При параллельном подключении можно также установить гидрострелку и блок автоматики, однако перед этим тщательно обдумайте такое решение, их монтаж не всегда целесообразен

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

Первоначально после достижения определенной температуры теплоноситель движется по малому контуру и только после его прохождения подогретая вода транспортируется по системе, нагревает электрические батареи и тем самым обогревается помещение. Таким образом, чтобы обеспечить необходимый температурный режим и качественное функционирование отопительной конструкции, нужно смонтировать несколько контуров.

Для выполнения обвязки потребуются:

  • разные по диаметру трубы;
  • радиаторы отопления (прочитайте: «Обвязка радиаторов отопления полипропиленом — просто и доступно «);
  • циркуляционный насос;
  • манометр;
  • кран балансировки;
  • распределительный клапан;
  • проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

  • тройники, переходники;
  • предохранительный, обратный, воздушный клапаны;
  • болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

  • с принудительной циркуляцией воды;
  • с естественной циркуляцией теплоносителя;
  • классический вариант разводки;
  • с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

  • регулятор температуры воздуха в комнате;
  • радиаторы;
  • электрокотел;
  • расширительный бак открытого типа;
  • блок безопасности, состоящий из предохранительного клапана и манометра;
  • кран для восполнения количества теплоносителя;
  • насос;
  • обратный клапан;
  • антиконденсатный насос;
  • датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Процесс подключения оборудования согласно инструкции не является проблемой, если все указания, написанные в ней, выполнять точно. Но самостоятельный монтаж касается исключительно одноконтурных систем. В том случае, когда планируется установка двухконтурного электрического котла отопления. работа отличается сложностью и тогда обвязку делают на профессиональном уровне как прямой, так и смесительной. Оба типа обвязки необходимы для осуществления контроля над уровнем температуры. Как сделать обвязку котла, смотрите подробное видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
