Пакетный выключатель: что это такое и для чего нужен + схема подключения

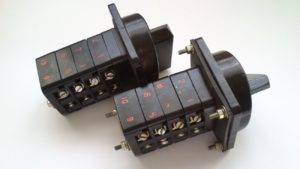

Устройство и принцип работы

Основное предназначение пакетн ых выключателей состоит в своевременном включении и выключении электрических контактов при работе на линиях с небольшим напряжением. Переменный ток имеет рабочее напряжение до 380 вольт, а постоянный – до 220 вольт. Значение рабочей частоты составляет 50 Гц и выше. Данные приборы не обеспечивают высокоэффективную защиту, однако из-за низкой стоимости, они пользуются высоким спросом у потребителей.

Пакетн ики оборудуются несколькими рабочими полюсами, которые обеспечивают включение соответствующего количества коммутационных пакетов со стационарными и двигающимися контактами. Стационарные контакты изготавливаются в форме ножей и устанавливаются в пластиковых шайбах. Движущиеся контакты фиксируются на изолированном поворотном штыре. Внешний вид пакетн ика напоминает небольшой бочонок с рукояткой и выводами для проводов. Скорость коммутации регулируется специально установленными пружинами, независимо от того, с какой скоростью вращается рукоятка.

Принцип работы устройства довольно простой. Когда рукоятка устанавливается в нужное положение, происходит натяжение пружины. Созданное усилие оказывает воздействие на пружинную шайбу, которая поворачивается до упора и переходит во включенное состояние. Фиксаторы, установленные на крышке, стабилизируют шайбу в определенном положении. Во время поворота шайбы срабатывают контакты, подключенные к ней, и электрический ток начинает поступать в сеть.

Пакетн ики имеют конструктивную особенность в виде выводов без изоляции, находящихся под напряжением при подключении к сети. Поэтому, до начала электромонтажных работ их нужно отключать, чтобы избежать поражения электротоком.

Для чего менять

Если стоит вопрос, стоит ли менять на АВ, даже если рубильник рабочий, то ответ однозначный — да. Это не только рекомендовано и желательно, но и, можно сказать, обязательно по таким причинам:

защиту может обеспечить только АВ;
подключить другую автоматику защитного отключения (УЗО, АВДТ), которая обязательная, например, при отсутствии заземления, при использовании в доме бойлеров (мощных электроприборов), а впрочем, и всегда, конечно же, целесообразнее и удобнее с АВ;
если есть DIN рейка то модульное размещение АВ, УЗО, АВДТ крайне удобное, хотя встречаются щитки и с ним, прикрученным болтами к корпусу короба.

Для чего нужен пакетный включатель: назначение

Прибор используется для управления небольшими нагрузочными токами. Часто используется для отключения электрических машин, силовых цепей, нагрузки за счет набранных в одном корпусе коммутаторов.

Второй название пакетного включателя – дисковой рубильник, который используется для переключения нагрузки между питающими цепочками.

Как работает: принцип работы

Машинист, который проворачивает рукоятку, запускает работу подвижных шайб. Движение передается на контактную группу и размыкает или замыкает цепь.

У пакетников только два положения – включено и выключено. Если же выбрать кулачковый вариант, то можно воспользоваться возможностью программирования, переключение контактов в таком случае зависит от положения переключателя.

Область применения

В электрических ящиках и подъездных щитах — контролируют нагрузку, включая и выключая ее. Некоторые модели с прозрачными окошками, чтобы визуально увидеть контакты.
Устанавливаются в пультах управления, на подстанциях, чтобы было проще снять показания.
Активно используется машинистами электросиловой техники (краны, эксковаторы) . Скорость, направление работы контролируется этим прибором.

Когда потребуется замена?

Срок эксплуатации зависит от того, как выглядит фиксирующая шайба. Это главная деталь выключателя, при выходи из строя, устройство требует замены.

Пакетные выключатели не ремонтируются. При поломке требуется немедленная замена. Зато отлаживать прибор на всем периоде эксплуатации не придется.

Несмотря на снижение популярности таких моделей, производители все же радуют новыми разработками. Каждый раз продукция совершенствуется, устраняются недостатки.

И если в бытовом плане пакетные выключатели встречаются реже, то на производстве без них просто не обойтись. Компактность и простота установки, устойчивость к повреждениям, простота в обслуживании – главные преимущества пакетного выключателя.

Стоит обратить внимание на модели: Legrand (Франция), Iek (Россия), АВВ (Швеция, Швейцария). Продукция этих компаний характеризуется надёжность и качество

Назначение пакетных выключателей

Пакетный выключатель это ручной аппарат, который предназначен для коммутации (включения/отключения) небольших нагрузочных токов. Пакетники применяются в электрических сетях переменного тока до 660 В и постоянного – до 440 В.

Устанавливают их на панелях распределительных щитов, а также в шкафах как вводные выключатели.

Пакетный выключатель представляет собой приспособление для коммутации электрического тока в сетях. Он имеет ручной привод с переключающим устройством в виде изоляционной платы, на которой закреплены изолированные друг от друга подвижные контакты и неподвижные контакты с клеммами.

Для того чтобы включить или отключить пакетный выключатель необходимо повернуть его рукоятку на 90°. Данная манипуляция фиксирует подвижные контакты в нужном положении с помощью пружинного механизма.

Благодаря наличию фиксирующих выступов, ограничивающих разворот пружинного механизма и вместе с ним подвижных контактов, пакетный выключатель имеет четкую фиксацию положений при повороте рукоятки на 90°.

В зависимости от степени защиты, пакетные выключатели классифицируют на три типа изготовления:

Пакетный выключатель открытого исполнения предназначен исключительно для установки в сухих не запыленных помещениях с отсутствием вероятности пожара и других защищенных местах (щиты, ящики, ниши), препятствующих случайному прикосновению к неподвижным контактам.

Защищенное исполнение пакетного выключателя подразумевает наличие пластмассовой оболочки. Она защищает пакетник не только от случайного прикосновения, но и от попадания посторонних предметов на токоведущие части.

Герметическое исполнение пакетника реализовано путем его защиты алюминиевым или пластмассовым корпусом, который препятствует попаданию влаги внутрь него.

Структурное обозначение пакетников

Сокращенно пакетные выключатели обозначаются буквами ПВ, а переключатели – ПП. Цифра, следующая за сокращением – число полюсов, а после дефиса – отключаемый ток в амперах при напряжении 220 В.

По виду крепления пакетные выключатели выпускаются в следующих исполнениях:

I) крепление пакетника размещается за панелью толщиной до 4 мм и выполняется передней скобкой, внешние провода подсоединяются сзади;
II) крепление размещается за панелью толщиной до 24 мм и выполняется передней скобкой, внешние провода подсоединяются так же сзади;
III) крепление размещается внутри шкафа и выполняется задней скобкой, внешние провода подсоединяются спереди;
IV) крепление осуществляется за корпус.

Конструкция пакетного выключателя состоит из двух главных узлов: механизма переключения и контактной системы. В зависимости от числа рабочих полюсов (1-4) он имеет в своем составе несколько коммутационных пакетов.

Отдельный пакет содержит подвижные и неподвижные соединения с фибровыми шайбами, которые способствуют гашению дуги. Подвижные пружинящие контакты расположены на поворотном штыре.

Он в свою очередь выполнен из изолирующего материала, при повороте которого происходит фиксация по 90 градусов за каждый оборот. Неподвижные контакты, имеющие вид ножей, расположены в пластмассовых шайбах.

Похожие материалы на сайте:

На какие виды делится прибор

Виды пакетных выключателей представлены в списке ниже:

Открытые устройства. Имеют первый уровень защиты. Устанавливаются исключительно в сухих пространствах, избегая даже малейшего присутствия влаги и пыли. Для таких устройств необходимы железные ящики и щиты;
Защищенные приборы. Не требуют установки в зоне электрического щитка. Пакетник находится в пластиковом устройстве. Это исключает любое попадание грязи и воды;
Герметичные устройства. Состоят из алюминиевого сплава, являясь лучшей защитой для пакетного выключателя. Устройства не бояться влаги и открытых пространств.

Конструкция и принцип работы

Трехполюсный пакетный переключатель оснащен четырьмя пластмассовыми дисками. У каждого диска есть вырез, в него установлены контакты, эти детали имеют вид, несколько схожий по форме на ножи. Также есть специальный контакт-пружина, который помогает соединять и разъединять отдельные контакты при необходимости. Эта пружина запускается движением рукоятки, которая контролирует работу всей системы. Для соединения всей системы используются шпильки, которые стягивают между собой механизмы.

Конструкция переключателя имеет следующий вид:

Фото – конструкция переключателя

1 – подвижный контакт;
2 – диск;
3 – ножевые вставки в диски;
4 – крепежные шпильки;
5 – контрольная рукоятка, подключенная к пружинному механизму.

Технические характеристики пакетного выключателя:

Благодаря быстрой работе, выключатель отлично справляется с гашением электрической дуги. Это обеспечивает его высокую износостойкость;
Пружинный механизм обеспечивает мгновенное отключение подачи электричества. В этом соответствие работы данного механизма с УЗО;
Электрические выключатели имеют принцип действия схожий с рубильниками, но при этом значительно меньше в размерах;
Несмотря на быструю реакцию и отличные заводские установки, все пакетные выключатели очень быстро изнашиваются. Из-за резкого реагирования на проблемы в сети и быстродействия, многие подвижные механизмы просто не выдерживают. В среднем, обычный трехфазный переключатель может отключить ток 103 раза. При этом у специализированных автоматов более широкий спектр действия – 203 выключения. В час не должно быть более 50 изменений режима работы;
Однофазный пакетный переключатель в нескольких исполнениях: 10 ампер и 25А, на напряжение 220 Вольт (ПВ 1 16). Двухфазный в 10 и 20 – ВГП 2-10;
Некоторые трехфазные выключатели пакетного типа могут применяться при напряжении 380, но тогда у них соответственно сила тока должна быть 16 и 6 (ПВ 3 16, иногда пишется ВП-16 и ППЗ-10Н2 М1Б);
Существуют также универсальные модели, которые могут выполнять роль выключателя и переключателя тока – ПКП 44-16-27 и ПК-16 (кулачковый);
Взрывозащищенное устройство обязательно находится в силуминовой оболочке (ГВП, ГПП и ГПВ-400). Его монтируют на опасных предприятиях.

Управление режимами происходит в следующей последовательности:

Фото – управление пакетником

После поворота рукоятки меняется направление полюсов. В соответствии с ним, ток либо прекращает свою подачу из-за разъединения контактов, либо наоборот – начинает поступать черед клеммы. Нужно отметить, что ремонт пакетных переключателей чаще всего в себя включает замену пружинного механизма либо рукоятки, как наиболее подвижных деталей.

Фото – выключатель на 16 ампер

Какой автомат выбрать для кабеля 2.5 мм2?

Для потребителей, суммарная мощность которых не будет превышать 3,5 кВт рекомендуем использовать медный кабель сечением 2,5кв.мм и защищать эти линии автоматом на 16А.

Для медного кабеля сечением 2,5 кв.мм согласно таблице 1.3.6 ПУЭ длительный допустимый ток 27А. Исходя из этого, можно подумать, что к такому кабелю подойдет автомат на 25А. Но это не так. Кстати кто не знает где искать публикую данную таблицу:

Согласно ПУЭ, п. 1.3.10 значение тока 25А разогреет кабель 2,5 кв.мм до 65 градусов Цельсия. Это достаточно высокая температура для постоянных режимов работы.

Еще важно понимать, что не все производители изготавливают кабель согласно ГОСТ и его сечение может быть ниже заявленного. Так что сечение может быть 2,0 кв.мм вместо 2,5 кв.мм

Качество меди у разных заводов тоже отличается и вы не сможете гарантировано точно сказать о том, какое качество кабеля имеете.

Поэтому очень важен запас в защите кабеля для избегания проблем в процессе эксплуатации электропроводки. Выбор автомата по сечению кабеля осуществляют следующим образом:

кабель 1,5 кв.мм применяю при монтаже сигнализации и освещения, ему соответствует автомат 10А ;
кабель 2,5 кв.мм часто используется для отдельных розеток и розеточных групп, где суммарная мощность потребителей не будет превышать 3,5 кВт. Ему соответствует номиналы автоматов по току 16А ;
кабель 4 кв.мм используют в быту для подключения духовых шкафов, стиральных и посудомоечных машин, обогревателей и водонагревателей, к нему покупают автомат номиналом 25А ;
кабель 6 кв.мм нужен для подключения серьезных мощных потребителей: электрических плит, электрических котлов отопления. Номинал автомата 32А ;
кабель 10 кв.мм обычно максимальное сечение используемое в быту, предназначено для ввода питания в квартиры и частные дома к электрощитам. Автомат на 40А .

Для расчета электрической сети у себя дома смело и строго руководствуйтесь предоставленной выше таблицей и руководством. При правильном расчете силовых линий и защитных устройств всё будет работать долговечно и не принесет вам неудобств и проблем.

Выбор автомата по сечению кабеля таблица для 220 В и 380 Вольт

Многие путают и думают, что автоматические выключатели защищают электрические приборы. Это ошибка.

Автоматический выключатель всегда защищает только силовую линию — кабель! Автомат защищает не нагрузку, не розетку, а питающий кабель и только его. Это нужно запомнить!

Задача автомата – уберечь кабель от повреждения, перегрева и последствий. Поэтому выбирать автомат нужно руководствуясь следующими советами:

1. Сначала вычисляем максимальную нагрузку на каждую линию (суммируем максимальную мощность потребителей), по закону Ома I=P/U вычисляем максимальный ток.

Область применения

На картинке представлены основные типы пакетных выключателей:

Вы их могли видеть в электрических ящиках и подъездных щитах (выключатели нагрузки). Некоторые модели снабжаются прозрачными смотровыми окошками для визуального наблюдения за состоянием контактов, что позволяет удостоверится в правильном расположении устройства. Пакетники применяются в пультах управления, оперативного переключения, в подстанциях для снятия показаний величин с удаленной линии, оперативным персоналом. Помимо этого пакетные выключатели используют в кабинах машинистов электросиловых агрегатов: краны, экскаваторы и прочие механизмы.

С помощью такого переключателя машинист устанавливает скорость и направление вращения силового агрегата, выбирает режим работы, с помощью замыкания группы контактов отвечающего за данный параметр, участок схемы.

Часто на линейных схемах механизмов можно увидеть такое обозначение — командоконтролер. Это положение группы контактов в пакетном переключателе, для управления механизмов путем подачи в определенном порядке на схему управления питания. Для наглядности работы разберем схему управления двухскоростным электродвигателем.

На картинке изображена часть схемы переключения обмоток двигателя звезда-треугольник. Кулачковый рубильник — командоконтролер, обозначен буквами SM. В положении 1 происходит подача питания на схему, реле KV становится на самоподхват, подавая питание в оперативные цепи не зависимо от расположения ключа контролера. В положении 2 происходит подача на катушку пускателя КМ1, который запускает двигатель по схеме треугольник. При переключении аппарата в положение 3, катушка пускателя КМ1 обесточивается, и подается на пускатели КМ2 и КМ3, которые включают двигатель в сеть по схеме двойная звезда.

Более детальные обзоры пускателей и способов управления мы рассматривали в других наших статьях. Теперь вы наверняка знаете больше о назначении, принципе работы и устройстве пакетного выключателя!

Будет полезно прочитать:

Виды релейной защиты
Как подключить тепловое реле
Проверка чередования фаз

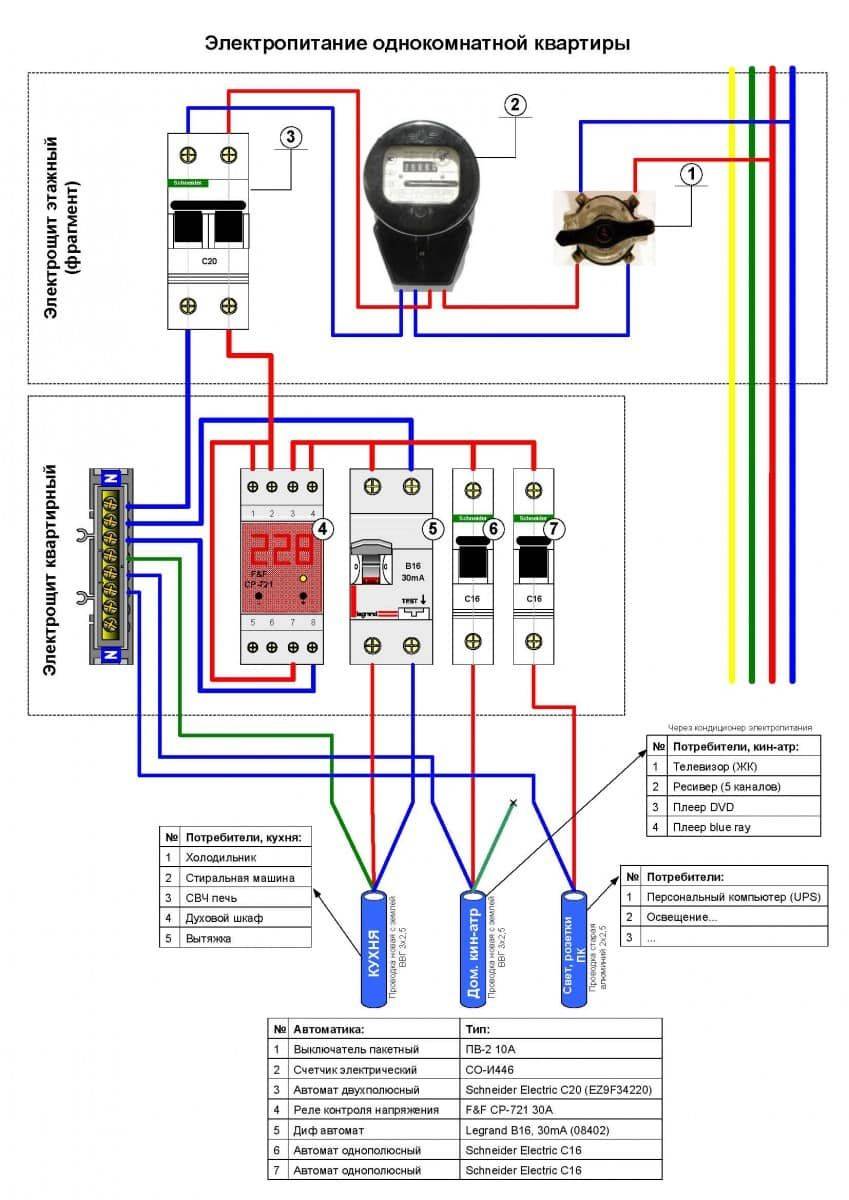

Как подключить пакетный выключатель

Схема пакетного выключателя выглядит следующим образом: вместо этого устройства устанавливают Автоматический выключатель именно перед счетчиком, обесточивая сеть для работы с прибором учета. АВ имеет свои нюансы при подключении к единичной фазе счетчика.

Для начала проводка защищается и закрепляется в винтах рубильной системы. При этом провода отодвигают на некоторое расстояние друг от друга или их концы сворачивают в кольца

Важно! Пакетный выключатель соединяется только с разрывом проводника

При наличии заземления, пакетник подключается нулевым приводом. Который не является рабочим кабелем.

Трехфазная сеть особенна тем, АВ имеет два положения. Первое – фазы находятся в замкнутом или разомкнутом состоянии, провода соединяются с клеммами с одной стороны, соблюдая правильную очередность фаз. Второе – провода нагрузки прикрепляются с противоположной стороны, соблюдая диагональную противоположность.
