Какие требования предъявляются к гаражным печам
В большинстве случаев гараж является не очень просторным помещением. Особенно это чувствуется, когда там находится машина. Тем не менее, автолюбитель проводит достаточно много времени в этом замкнутом пространстве. Исходя из этого, к печи, которой планируется оборудовать это помещение, предъявляются следующие требования:
- Ее размеры должны быть компактными, чтобы она не мешала свободному проходу людей и въезду автомобиля.
- Работать печь должна на твердом или жидком топливе, а лучше на обоих видах.
- Разогрев печи до рабочей температуры должен происходить как можно быстрее.
- Температуру в гараже печь должна поддерживать длительное время.
- Конструкция обязана быть простой и легкой в изготовлении.
- Стоимость материалов не может превышать разумных пределов.
- Печь должна быть практична, удобна в обслуживании и повседневной эксплуатации.
- Отопительный агрегат не должен выжигать кислород слишком сильно и выделять вредные вещества в помещение гаража.
- Окружающие печку материалы должны быть надежно защищены от возгорания.
Всем эти требованиям, по нашему мнению, соответствуют следующие виды самодельных печей: кирпичная, металлическая буржуйка, агрегат на отработке, печь длительного горения. Рассмотрим каждую из них более подробно.
Какие виды топлива можно использовать
Когда речь заходит о системе отопления помещения для временного пребывания, например мастерская или гараж, то обычно берется во внимание два аспекта – экономическая целесообразность и безопасность. В плане экономической целесообразности самым доступным видом топлива сегодня выступает древесина
Жидкое топливо, такое как дизельное топливо или отработанное машинное масло применяется для отопления в основном подсобных помещений, в жилых помещениях использование этого горючего ограничено, поскольку имеет специфический запах. Каменный уголь обычно для печей длительного горения кустарного производства не используется, он предназначен для котлов отопления и стационарных кирпичных печей.
Таким образом, наиболее приемлемым видом топлива выступают дрова или паллеты – топливо из отходов деревообрабатывающего производства. И здесь как раз и кроется вся тайна печей длительного горения. Дело в том, что для получения максимального эффекта необходимо использовать только сухие дрова. В обычных, свежеспиленных дровах древесина содержит большое количество влаги, при горении получается что параллельно идут два процесса – горение древесных волокон и сушка, с выделением большого количества водяного пара. В результате получается большое количество несгоревшего топлива и горение при низкой температуре. Эти процессы не позволяют получить максимальное количество тепла.
Другое дело с сухими дровами. Содержание влаги в них минимальное, а значит, при повышении температуры до 300 градусов начинается процесс разложения древесины на простые вещества. Это позволяет существенно повысить теплоотдачу, в результате чего дрова сгорают полностью с минимальным образованием копоти и золы.
Выбор материалов для строительства печи
Когда устройство угольной печи уже осознано и понятно можно приступить к подбору материалов. (См. также: Печь для копчения своими руками)
Кирпич – необходим для того, чтобы собрать основной корпус печи и дымоход. При выборе кирпича необходимо помнить о необходимости выдерживать им высокие температуры в топке и дымоходе, поэтому для большей надежности необходим кирпич двух видов:
- обожженный глиняный кирпич не ниже первого сорта, который от более простого и низкопробного отличает ярко выраженный красный цвет, он будет использоваться для наружной работы с корпусом печи;
шамотный кирпич, которого для кирпичной угольной печи необходимо значительно больше чем для дровяной из-за того, что им необходимо помимо горнила выкладывать изнутри и значительную часть дымохода.
(См. также: Деревенская печь своими руками)
Привычная для подобного вида конструкций глина, тоже потребуется в двух исполнениях:
- обычная жирная или полужирная с низким содержанием песка, которую можно самостоятельно добыть у берегов рек и озер;
шамотная глина приобретается в строительных магазинах и предназначается для работ с повышенными температурами.
Для более плотного прилегания кирпича и качественного закрепления его в кладке глиной необходим специальный термостойкий клей, который выпускается в виде порошка и смешивается с глиной согласно инструкции, размещаемой на упаковке.
Для сборки наружной кладки печи вместо дефицитного глиняного раствора можно применить его цементный заменитель. Но при выборе цемента не стоит рассматривать в качестве заменителя глины материал промышленной классификации ниже 500, это позволит избежать трудностей в дальнейшей эксплуатации печи.
Чугунные изделия необходимы для того, чтобы собрать своими руками угольную печь не обладая особыми навыками строительства подобных сооружений. Чугунные изделия применяются потому, что они имеют сходную характеристику теплового расширения с глиной и изделиями из нее. А так же изделия из чугуна крайне устойчивы к изменению температуры и поэтому для того, чтобы они прогорели необходимо значительно большее время нежели, для стали.
Стальные изделия – без них тоже не обойтись в современных реалиях постройки печей. В первую очередь стальной лист будет использован для защиты напольного покрытия от возгорания, и перед поддувалом необходимо обязательно его закрепить. Во вторых стальные юшки будут незаменимы при создании комбинированных печей, рассчитанных на несколько видов топлива. И в третьих самодельная угольная печь не обойдется без аккуратных стальных дверок с надежным креплением и засовами.
Особенности и принцип работы буржуйки
В отличие от классической печи для буржуйки не нужен фундамент, сложный дымоход, площадка. Топить можно дровами, опилками, щепками, торфом, углем, отработанным машинным маслом. Простая конструкция и монтаж доступны для самостоятельного изготовления людьми с базовыми знаниями работы с металлом. За счет небольших габаритов и массы самодельная буржуйка легко размещается даже в маленьком гараже.
По сравнению с кирпичной печью буржуйка быстро остывает. Поэтому для поддержания комфортной температуры придется ее топить все время пребывания в гараже. Металл сильно нагревается, что может привести к ожогу при случайном прикосновении.
Принцип работы буржуйки такой же, как у классической печи:
- воздух, необходимый для сгорания топлива, поступает в топку через поддувало;
- образующееся тепло нагревает стенки;
- продукты горения удаляются через дымоотводную трубу за счет естественной тяги;
- скорость сгорания топлива регулируют положением дверки поддувала.
Принцип работы буржуйки
На дровах или отработанном масле
В зависимости от размеров буржуйкой на отработке отапливают не только маленькие, но и большие помещения. Кроме машинного можно использовать другие виды масла и солярку.
К достоинствам печки на отработке относятся:
- не нужно отвлекаться на подкидывание дров, одной заправки хватает надолго;
- за счет 2-хэтапного сжигания эффективность выше, чем у дровяного аналога;
- буржуйка на отработке не дымит при любой погоде.
Из недостатков отмечают:
- шум;
- при сгорании отработка выделяет специфичный запах, поэтому требуется установка вентиляции;
- необходимость частой очистки камеры сгорания и дымоотводной трубы;
- трудность удаления коксованного слоя, образующегося при сгорании масла, из нижней камеры.
Основным достоинством буржуйки на дровах считается возможность использования любого твердого топлива. Из недостатков следует учитывать:
- КПД низкий, так как значительная часть тепла вылетает в трубу;
- необходимость регулярного подкидывания дров, разбивания головешек, следить, чтобы угольки не выскакивали из топки;
- затраты времени на подготовку топлива;
- малый диапазон регулирования процесса горения.
Характеристики печки на отработке лучше, но по правилам пожарной безопасности помещение для ее установки должно быть оборудовано приточно-вытяжной вентиляцией. Выполнение этого требования для частников затруднительно, поэтому делают буржуйку в гараж своими руками на дровах.
Изготовление кирпичной печи
Самодельная печь для гаража может иметь в основе кирпич, однако перед началом работ необходимо помнить, что процесс кладки требует от мастера наличия определенных навыков и будет сопровождаться сложностями. Для подобной конструкции предстоит подготовить не столь габаритное пространство. Проведение работ следует осуществлять с использованием огнеупорного кирпича. Тогда как раствор необходимо замешать с использованием песка, шамотного порошка, а также огнеупорной глины.
При укладке топки рекомендуется применять шамотный кирпич, располагая его на уровне 2-4 рядов. В высоту подобная кирпичная печь не будет больше девяти изделий. Для того чтобы обеспечить отвод печных газов, необходимо выложить кирпичный дымоход, во внутреннее пространство которого предстоит установить гильзу, выполненную из нержавеющей стали. Печь для гаража будет выводить дым через дымоход, устроенный сквозь крышу. Обязательно необходимо возвести фундамент, так как печь станет обладать внушительной массой. Сделать его можно на основе монолитной плиты. По периметру конструкции следует застелить стальной лист, который станет защищать пол от попадания искр, ведь они могут стать причиной возникновения пожара.
Недостатки
Перед началом работы важно изучить недостатки кирпичной печи для гаража. Опишем их подробно:
- Длительное время нагрева конструкции.
Этот факт влечет за собой невозможность оперативно протопить пространство до комфортной температуры воздуха. - Необходимость ручного труда.
Невозможно достичь полной автоматизации такого агрегата. Его все равно придется растапливать своими руками каждый день, иначе температура внутри помещения быстро станет минусовой. - Риск падения КПД изделия.
Такая ситуация возможна, если внутри помещения не налажена качественная вентиляционная система. - Существенные затраты на строительные и отделочные работы.
Средняя стоимость строительного кирпича составляет 7 рублей/штука, более высокого качества огнеупорный вид стоит 35 рублей/штука. При желании придать печи привлекательный вид можно воспользоваться печным облицовочным кирпичом, что повысит уровень расходов еще больше.
Твердотопливная (пиролизная) печь своими руками
В последнее время стали популярны печи длительного горения – пиролизные. Принцип работы оборудования состоит в переработке топлива в условиях минимального доступа кислорода.
Для пиролизной печи подходят любые виды твердого топлива:
- Дрова, опилки;
- Хворост, солома;
- Щепа, стружка;
- Палая листва;
- Отходы бумажной промышленности;
- Резина, пластмасса;
- Отработанные покрышки;
- Сухие сельскохозяйственные отходы (подсолнечник, кукуруза и пр.).
Загрузка топлива осуществляется 1 раз в сутки, отдача тепла осуществляется равномерно в течение 12-24 часов. Такой вариант отопления – идеальное решение для гаражей, использующихся для мастерских, СТО и производственных цехов, где люди находятся целый рабочий день.
На видео можно посмотреть, как сделать пиролизный котел своими руками. Готовые конструкции стоят достаточно дорого, от 40 до 100 тысяч рублей. Поэтому рентабельней изготовить конструкцию собственными силами.
Преимущества пиролизной печи для гаража: любой вид топлива, удобство эксплуатации, хорошая теплоотдача, экономичность, отсутствие гари и копоти.
Недостатки: высокая стоимость, сложность изготовления.
Мы рассмотрели самые популярные виды гаражных печей, которые можно сделать своими руками.
Выбираем гаражную печь
Итак, дровяные печи не подходят. Сегодня производители предлагают жидкотопливные агрегаты, работающие на солярке и различных маслах (их отходах). Необходимо отметить, что это один из оптимальных видов решений, как обогреть зимой гараж. Что предлагают производители.
Печи длительного горения. Суть устройства и принцип работы прибора заключается в том, что сжигаемое топливо не только сгорает на все сто процентов, но и горят пиролизные газы, образующиеся за счет сгорания самого топлива. При этом горение нагревает солярку или техническое масло, что снижает потери энергии на доведение их до требуемого состояния. То есть получается так, что печь длительного горения разделена на две части: в одной сгорает топливо, во второй (верхней) пиролизные газы. Отсюда и двойная мощность. Но такие печки очень экономичны: 1,5-2,0 литра отработки на выработку 8-10 кВт тепловой энергии.

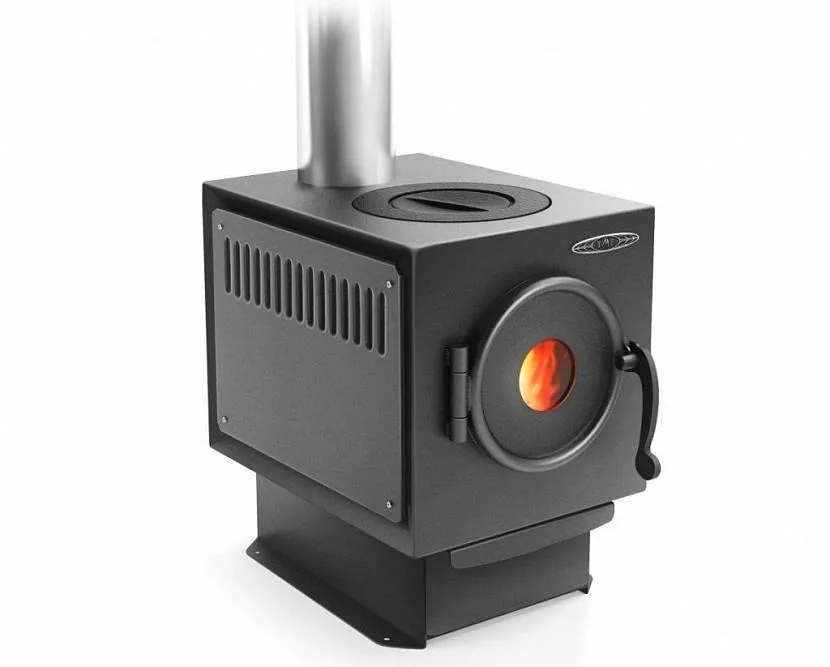

Печь длительного горения модели «Золушка»Источник housechief.ru
Тепловая пушка, работающая на солярке. Такие нагревательные приборы сегодня в широком ассортименте. Но у этого агрегата, даже самого маломощного, слишком большой расход топлива. Все дело в конструкции сопла, через которое подается солярка. Невозможно сделать сильное ограничение этого элемента. Потому что маленькое отверстие в форсунке не даст стабильного поступления топлива, за счет чего сам агрегат не будет работать эффективно. Тепловыми пушками лучше отапливать большие гаража или склады.

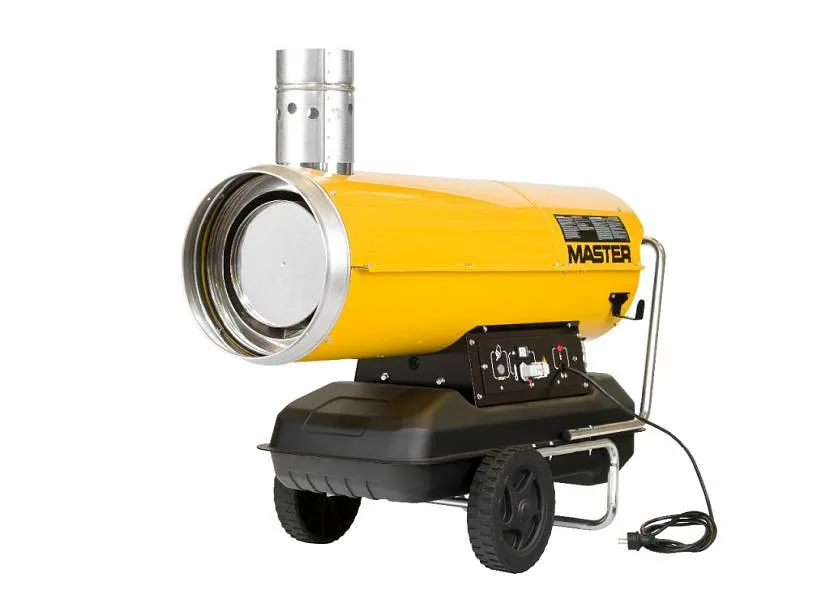

Тепловая пушка на соляркеИсточник sydvesta.dk
Инфракрасные печи на дизельном топливе. Специалисты считают, что это наилучший вариант для отопления гаражей небольших размеров. В конструкции печки лежит так называемая капельно-испарительная горелка, работающая на любом жидком топливе и маслах. Плюс в конструкцию добавлен вентилятор, который пополняет отработанные газы, исходящие из зоны горения топлива, кислородом. Получается горючая смесь, которая также сгорает, выделяя большое количество тепла. Эта модель чем-то напоминает первую (печь длительного горения), но у нее коэффициент полезного действия равен 100%.

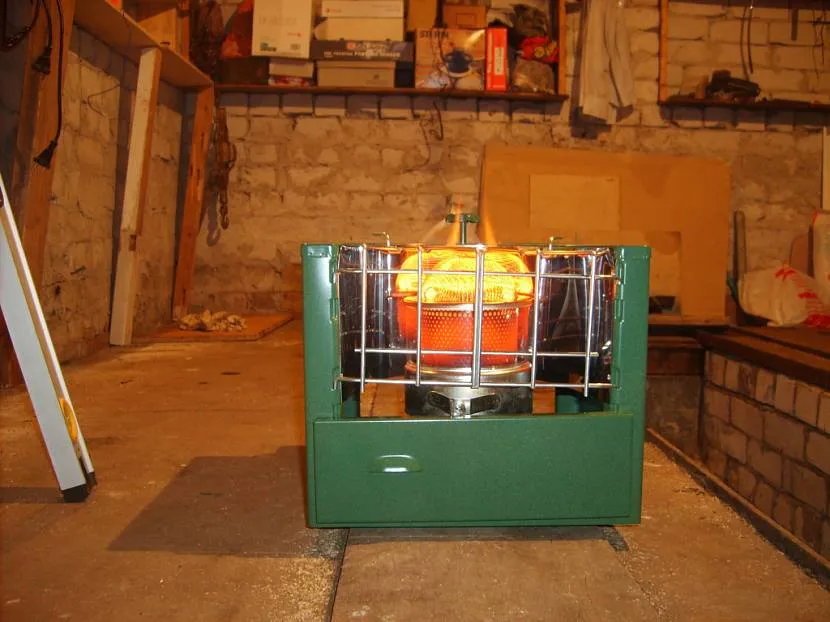

Инфракрасные печи на дизельном топливеИсточник drive2.ru
Сразу надо оговориться, что все вышеописанные конструкции при работе выделяют угарный газ. Первая и последняя меньше второй, но выделения, даже мизерные, присутствуют. Поэтому, устанавливая печку из этого списка в своем собственном гараже, необходимо продумать систему вентиляции. Как показывает практика, одной выхлопной трубы в крыше гаража диаметром 100 мм будет достаточно.
Есть еще один вариант, для которого и вентиляция не нужна. Это так называемая газовая каталитическая инфракрасная печь, которая полностью сжигает топливо без выброса угарных газов. Правда, необходимо отметить, что у этого агрегата нагрев излучающей поверхности очень большой. Температура превышает температуру воспламенения горючего, используемого в автомобилях. Для дизельных машин это не так страшно, потому что для воспламенения солярки требуется довести ее до высокого давления. Бензин же воспламеняется и при атмосферном давлении. А значит, если гараж предназначен для авто с бензиновым двигателем, то обогревать его такими печками не стоит.

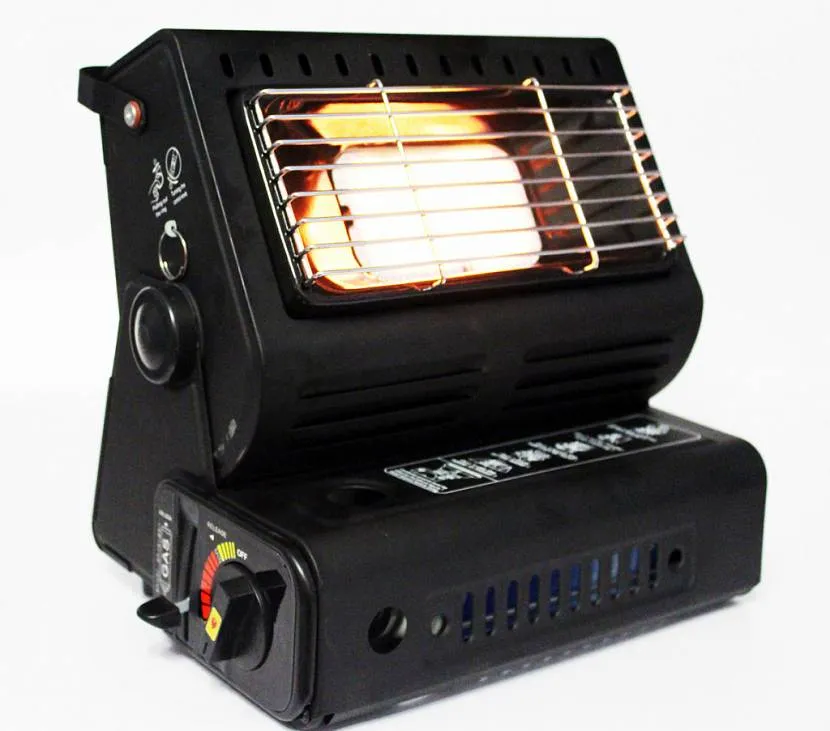

Газовая каталитическая инфракрасная печьИсточник satu.kz
Следующий вариант гаражной печи – калориферные конструкции. Яркий представитель этого типа агрегатов – булерьян. Это уникальная конструкция выбрасывает в пространство гаражного помещения теплый воздух, плюс тепловую энергию, которую излучает сам прибор. КПД у булерьяна не самая высокая – 75%, но производители предлагают достаточно широкую модельную линейку в плане его мощности: от 2 до 200 кВт. Для гаража подойдет самая маленькая.

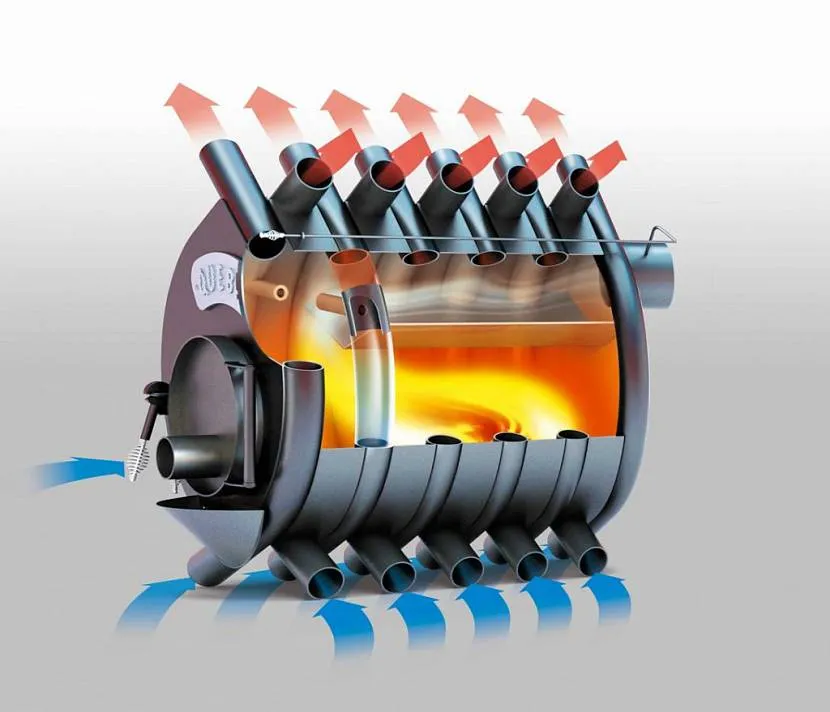

Дровяная печь марки «Булерьян»Источник kamin-ignis.com.ua
Вот достоинства печи Булерьян:
- Нагревать помещение начинает сразу, нормальная температура внутри гаража становится уже через 5 минут.
- Одной загрузки топлива хватает на 6-8 часов.
- Этот отопительный агрегат «пожирает» даже сырые дрова.
Единственный недостаток: булерьян – печь дровяная со всеми вытекающими отсюда последствиями. Но представители пожарного надзора относятся к ней с уважением.
Видео описание
В видео дается краткая информация о дровяных печах модели «Булерьян»:
Где печь в гараже, там и огнетушительИсточник drive2.ru
Газовые печи для гаража: самые популярные варианты
Для обогрева гаража можно использовать газовое оборудование. Такое устройство может иметь разное исполнение, определяющее условия эксплуатации и уровень теплоотдачи. Для обеспечения его работоспособности необязательно подключаться к центральной магистрали. Достаточно приобрести сжиженный газ в баллонах. Предлагаем познакомиться с основными разновидностями.
Для подключения газового оборудования используются сменные баллоныФОТО: sanatatur.ru
Конвекционные обогреватели
Подобные устройства комплектуются внутри керамическим либо стальным теплообменником, разогреваемым до нужной температуры с помощью открытого пламени. После этого данный элемент отдаёт тепло в окружающее пространство посредством естественной воздушной конвекции. Снизу через специальные отверстия в печь поступает холодный воздух, а сверху в окружающее пространство выбрасывается нагретый до высокой температуры.
Для нагрева внутреннего пространства гаража газовым конвекторам требуется достаточно много времени. Зато потом они хорошо поддерживают комфортную температуру в течение длительного времени.

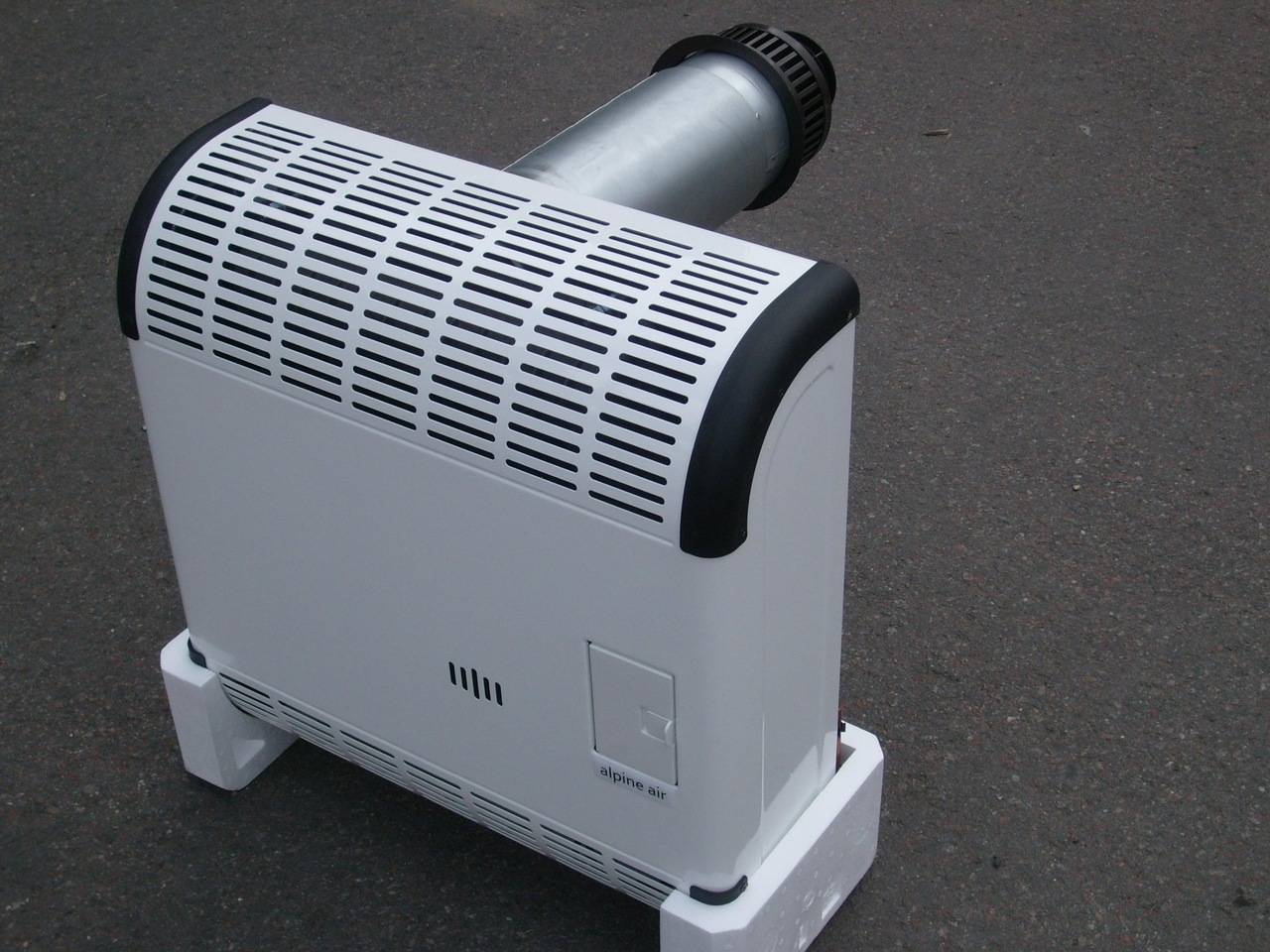

Оптимальный вариант для длительного обогрева гаражаФОТО: poluchi-teplo.ru
К основным преимуществам подобных устройств стоит отнести:
- сжигание топлива в закрытой камере;
- эффективный расход газа;
- безопасную эксплуатацию за счёт отсутствия выхода продуктов сгорания во внутреннее пространство. Такое оборудование обычно монтируется на стену и подсоединяется к коаксиальному дымоходу.
Производители предлагают модели, укомплектованные дополнительным вентилятором, обеспечивающим принудительный воздухообмен. Такие устройства отличаются повышенной производительностью и способны обогреть значительную площадь. Однако они являются энергозависимыми.

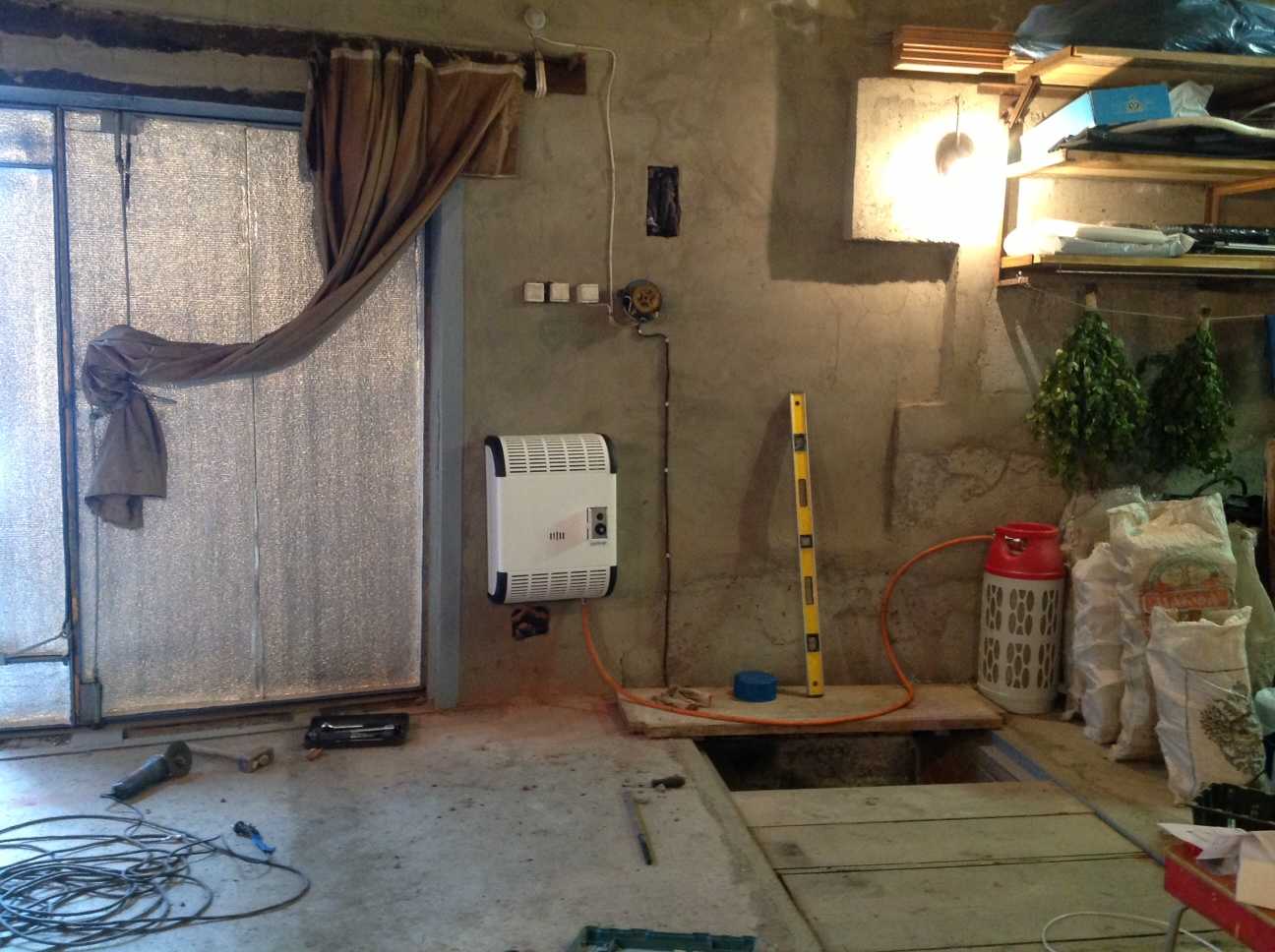

Месторасположение прибора надо выбирать правильноФОТО: teplowood.ru
Инфракрасные каталитические и керамические
Инфракрасное газовое оборудование по своей эффективности существенно превосходит электрические аналоги. Каталитический обогрев обеспечивается за счёт эффекта катализа. На нагревающей поверхности с платиновым напылением окисляется газ. Сам элемент прогревается до 200ºС.
Входящий в состав устройства катализатор, способствует полному сгоранию вещества. На выходе образуется углекислый газ и вода. Устройства безопасны в эксплуатации за счёт последующего обезвреживания 95% продуктов сгорания. На протекание реакции требуется меньше кислорода, чем в других случаях. Однако такие устройства имеют непродолжительный срок службы. Ресурс работы составляет всего 2–2,5 тысячи часов.
У керамических устройств нагреваются специальные элементы, от которых затем начинает прогреваться окружающий воздух. Они комплектуются датчиком кислорода и утечки газа. Имеют защиту от пожара. В зависимости от исполнения, способны прогреть 4-40 м². Такие печи предъявляют повышенные требования к качеству смонтированной вентиляции. При отсутствии таковой, стоит сделать выбор в пользу устройств другого типа.
Площадь обогрева зависит от выбранной модели печиФОТО: i.diymall.co
Газовые камины
Такие печи способны стать неплохим вариантом для отопления гаража. Они способны прогреть помещение определённой площади. Мощные модели позволяют создать комфортные условия на 200 м². В процессе работы газовые камины не создают особого шума. Имеют достаточно высокий КПД: 80-85%. Для сравнения, у дровяных аналогов всего 15-20%.
Производители предлагают мобильные газовые камины, которые при необходимости можно перенести с одного места на другое. Нередко доступен дистанционный способ управления и возможно поддержания температуры в заданном диапазоне. Обходятся подобные печи достаточно дорого.
В гараже может быть уютноФОТО: thewoodwhisperer.com
Тепловые газовые пушки
Из существующих разновидностей газового оборудования именно тепловые пушки способны прогреть помещения гаража за минимальное время. В зависимости от исполнения, подобные устройства либо комплектуются вентилятором, либо работают исключительно за счёт тяги, создаваемой сжигаемым газом. Первый предполагает подключение к электросети и имеет большую мощность.
Камеры сгорания в тепловых пушках делятся на открытые и закрытые. В первом случае существует вероятность попадания небольшого количества продуктов сгорания во внутреннее пространство. В процессе работы устройства создают достаточно мощный тепловой поток, что неизбежно приводит к повышению концентрации пыли в воздухе.
Для прогрева внутреннего пространства надо только подключить баллонФОТО: a.d-cd.net
Кирпичная печь для гаража
Использование огнеупорного кирпича для сооружения печки в гараже не очень сильно распространено, поскольку этот вариант является достаточно трудоемким. Вместе с тем, кирпичная печь обладает рядом достоинств и полностью соответствует предъявляемым требованиям. Размеры такой печки небольшие: достаточно сложить ее на площади 2Х2,5 кирпича. Работает она на обычных дровах, а температуру поддерживает долго, так как кирпич обладает прекрасной теплоемкостью. Стоимость материалов невысока, а риск воспламенения чего-либо от такой печи минимален, так как кирпич не способен нагреться до очень высокой температуры.
Вместе с тем, имеются у этого варианта и недостатки. В первую очередь это сложность сооружения. Не каждый умеет обращаться с кирпичом и делать правильно кладку, не говоря уже о тонкостях печного дела. Поэтому, для кладки кирпичной печки лучше нанять печника, который предусмотрит все нюансы. Еще один недостаток – не слишком быстрый нагрев печи до рабочей температуры по сравнению с другими вариантами.
Если вы все же решили самостоятельно сложить печь в гараже, то для этой цели нужно использовать шамотный кирпич. В раствор тоже рекомендуют добавлять шамотный порошок. Под печь делают фундамент из бетона, на котором производят кладку. Длина печи 2,5 кирпича, а ширина 2 кирпича. Если вы хотите сделать плиту для нагревания емкости с водой, то длину нужно увеличить до 3,5 кирпичей. Высота печи обычно составляет 9 рядов кирпичей, после чего делают дымоход. Он может быть выполнен полностью из кирпича по типу шахты, проходящей через перекрытие. Другой вариант – металлическая труба диаметром 120 – 150- мм. В этом случае нужно позаботиться о грамотной огнезащите перекрытий и кровли.
Варианты кирпичных печей для гаража.
Выводы и полезное видео по теме
Процесс создания и запуска обогревательного устройства проходит гораздо легче, если приняты все меры безопасности и учтены нюансы изготовления и монтажа. Предлагаем видеоролики с полезными рекомендациями.
Видео #1. Как правильно запустить печь:
Видео #2. Обзор работающей печи. Советы по эксплуатации:
Видео #3. Подсказки по устройству и использованию:
Решить вопрос с утилизацией отработки можно достаточно легко, соорудив в гараже металлическую печь. Самодельный обогревательный прибор, работающий на дешевом топливе, функционирует не хуже покупных дорогостоящих моделей.
Но если вы не уверены в своих силах, лучше обратитесь за помощью к опытным мастерам, близко знакомым с нюансами изготовления и монтажа масляных печей.
Желающих поделиться собственным опытом в сооружении печки на отработке приглашаем оставлять комментарии в расположенном ниже блоке. Возможно, вы располагаете сведениями по теме, которые будут полезны посетителям сайта? Пишите, пожалуйста, в расположенном ниже блоке, задавайте вопросы, размещайте тематические фотоснимки.
