Печь с водяным контуром для отопления дома: особенности печного отопления + выбор оптимального варианта

Особенности системы

Обычная печь из кирпича состоит из таких компонентов, как камера для топки, зольник, колосники и дымоотводы. Эти компоненты простой русской печи наверняка знакомы любому жителю деревни. В визуальном плане современные типы печей практически ничем не отличаются от традиционных деревенских конструкций.

Основные характеристики печей с водяным отоплением

Традиционным печам свойственны такие характеристики, как:

  • Простая деревенская печка за один час может выделить более 6500 Ккал тепла. Такого количества тепла вполне хватает, чтобы обогреть дом с небольшой площадью. Такая отопительная система будет идеальным решением для небольшого дачного домика. Печь с водяным отоплением, в которой главным компонентом является водяной котел, будет эффективней примерно в 2,5 раза. Посредством такой отопительной системы можно обогреть уже дом с куда большей площадью. Для того чтобы обогреть дом, потребуется такое же количества топлива, а значит, такая система будет более экономичной.
  • Эффективной будет еще такая отопительная система, которая сочетает в себе печь и котел. Если работают одновременно обе системы, то их производительность увеличивается многократно. Тандем двух таких отопительных систем за один час работы может выделять более 21000 Ккал тепла. Такого количества тепла хватит на обогрев дома с площадью до 300 кв. метров.

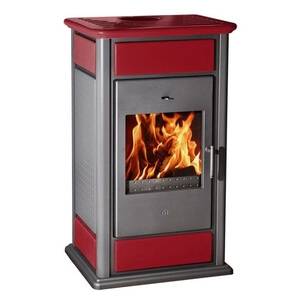

Печь подключенная к водяному отоплению

  • Чаще всего для такой отопительной системы используется такое топливо, как уголь или дрова. Цена на такое топливо не является высокой, а его транспортировка не должна вызывать особых трудностей. Дрова можно комбинировать одновременно с углем.
  • Нет необходимости постоянно топить печи с водяным отоплением. Топливо можно закладывать в печь несколько раз в день. В помещении можно создать комфортные условия независимо от того, какая на улице погода или температура.
  • Если сравнить коэффициент полезного действия традиционного печного отопления с комбинированной системой, то этот показатель повысится с 50% до 85%. Для отопления на дровах такой показатель можно назвать идеальным.
  • Материалы, которые необходимы для организации такой отопительной системы, вполне доступны, и не входят в дорогую ценовую категорию.

Недостатки печей с водяным отоплением

Есть у печного отопления и свои недостатки, и было бы несправедливо их не перечислить.

Печь кирпичная с водяным отоплением может быть установлена не только в сельском или дачном доме, но и в элитных коттеджах. Обычно хозяева элитных домов стремятся к тому, чтобы такая печь для водяного отопления, помимо своих обычных функций, выполняла и декоративную роль. Во время эксплуатации такой комбинированной системы необходимо соблюдать некоторые правила безопасности и ухода за системой:

Печь для водяного отопления дома должна все время быть под контролем человека

Это касается не только вопроса загрузки топлива, но также и очистки зольной камеры

Внимание к себе требуют также дымовые каналы. Перед тем, как развести огонь в рычаге, необходимо удостовериться в том, что задвижки дымового канала находятся в открытом положении. Подобные системы можно использовать только в холодное время года

Подобные системы можно использовать только в холодное время года

В теплый период года использовать такую печь отопления с водяным контуром для приготовления пищи будет нецелесообразным. Если необходимо приготовить пищу, то лучше для этих целей использовать другой альтернативный источник тепла.

Если вы хотите выполнить печи для водяного отопления дома на заказ, то лучше обратиться за помощью к профессионалам. Если же вашу печь изготовит неквалифицированный специалист, то не будет никаких гарантий, что печь будет функционировать нормально или будет полностью безопасной. Перегрев печи может вызвать некоторые проблемы, которые впоследствии приведут к полной поломке печи.

Обычная печь, как правило предназначена для обогрева небольшого помещения

Так как пламя имеет высокие температурные показатели, оно со временем нарушит целостность стенок котла. Это значит, что наступит время, когда теплообменник нужно будет поменять. Сделать это не так просто, так как нужно снять хорошую часть кладки.

Конструкция печного отопления с водяным контуром

Устройство печи камина с водяным контуром отопления включает теплообменник. Но также может содержать котел или прибор радиатора. Такое устройствообеспечивает нагрев значительного объема воды. Параметры бака определяются вместимостью топки. Подобное оборудование бывает закрытого и открытого типа. В качестве материала чаще всего применяется металл и кирпич. В приборах открытого типа есть в наличии открытая топка, а через теплообменник проходит вода. Кирпичные устройства обладают сложным техническим устройством. Устанавливается расширительный бак.

Основное устройство печи

Теплообменник и расчет мощности

Расчет габаритов и показателя мощности теплообменника является сложной задачей. Стандартная конструкция образует 6,5 тыс. кКал, что требуется для обогрева малогабаритного домика. Водяной контур позволит повысить количество выделяемого тепла. При подборе теплообменника помогут специальные таблицы.

Так функционирует система

Материалы

Перед тем, как выбрать печь камин с водяным контуром отопления, важно подобрать материал изготовления. Есть такие варианты:

  • медь обладает высокой теплопроводностью. Она способна выдерживать высокие температурные скачки. Появляющийся при охлаждении магистралей конденсат включает вредные компоненты, которые провоцируют коррозию;
  • чугун стойкий к коррозии, но известен своей хрупкостью. При остывании и прогревании могут образовываться трещины;
  • сталь относится к доступным материалам, которые легко поддаются обработке. Такое устройство как теплообменник производят из стали жаропрочного типа. При этом применяются бесшовные трубы;
  • нержавеющая сталь – дорогостоящий вариант для изготовления радиаторов, но обладающий отличным качеством.

Теплообменник из качественного материала является гарантией безопасности

Устройство

Самым важным устройством печи для отопления дома с водяным отоплением является теплообменник. Он изготавливается из профильных магистралей прямоугольного и круглого типа. Нюансы монтажа определяются конфигурациями механизма:

  • устройство из листовой стали может быть размещено в жарком месте – в топке. Для производства применяется лист из стали и специальная труба. Магистраль для подачи воды желательно расположить на самом верху конструкции. Это позволит избежать гидроудара. Чтобы жидкость внутри не закипела, зазор внутри должен быть не менее 30 мм;
  • теплообменник также производится из труб, при этом применяются прямоугольные и круглые трубы. При его установке должен быть обеспечен свободный доступ к дверце для дров, для дымооборотных магистралей и колосников;
  • регистр трубчатого типа размещается внутри оборудования.

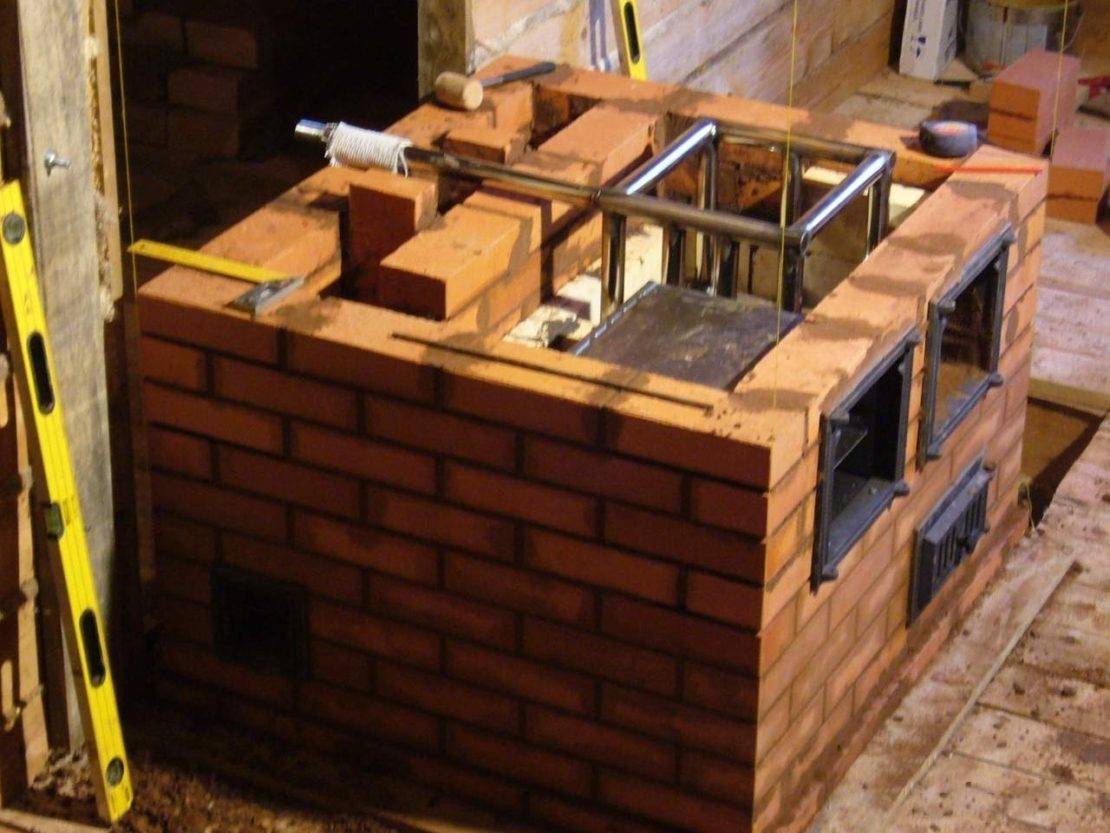

Вариант установки коснтуркции

Тонкости монтажа

При установке теплообменника в печи дровяной  с водяным контуром соблюдайте следующие правила:

  • данный механизм должен опрессуется до установки в оборудовании и после этого;
  • устройство устанавливается сразу же после возведения основания под печь. Только затем выполняется ее кладка;
  • между теплообменником и поверхностями стен должно быть пространство в 10-15 мм;
  • при установке труб должен оставляться зазор в 5 мм;
  • на выходе участок магистрали должен составлять не менее 12-15 мм;
  • магистрали объединяются с теплообменником при помощи жаропрочного уплотнитель;
  • подключение водяного контура к основной конструкции должен проводить специалист.

Установка конструкции с линиями для подачи воды

Камины для дач и загородных домов

В последнее время все большую популярность завоёвывают камины для дачи фото таких каминов представлены ниже. Не меньшей популярностью пользуются камины и у обитателей загородных домов и коттеджей. Камины относятся к многофункциональным отопительным устройствам – они обогревают помещение и в то же время играют роль украшения интерьера.

Классификация и разновидности каминов для дачи

Камины можно классифицировать по следующим характеристикам:

  • по материалу изготовления – кирпичные или металлические (чугунные или стальные);
  • по способу установки – островные (размещение в центре помещения), угловые (в углу для обогрева смежных комнат), встроенные в стену, пристенные, с возможностью вращения вокруг оси на 360°;
  • по дизайну – классические, хай-тек, модерн, кантри;
  • по используемому топливу – твердотопливные (дрова, торф, уголь, угольные брикеты, пеллеты), газовые и электрические;
  • по конструкции топки – открытые и закрытые с дверцей на топке.

Отдельно стоит упомянуть такую модель, как печи-камины, которые объединяют в себе функции и камина, и печи. Об этих отопительных устройствах и пойдёт дальше речь.

https://youtube.com/watch?v=-nnCaipq3o4

Преимущества печей-каминов

Эти отопительные устройства имеют следующие преимущества:

  1. Многофункциональность – выполняют функции камина и печи, а на некоторых моделях, имеющих дополнительно варочную поверхность и духовку, можно ещё, и готовить еду.
  2. Наличие двух отдельных топок для камина и печи даёт возможность применять их совместно или по отдельности. Для быстрого прогревания помещения целесообразно использовать камин, а для долгого сохранения тепла – печь. После того как температура достигла оптимального уровня, можно оставить работающей только печь.
  3. Наличие в некоторых моделях встроенного водяного контура, что позволяет подключиться к отопительным радиаторам и отапливать несколько помещений.
  4. Использование системы «чистое горение» для оптимального использования энергии от сжигания топлива, что повышает КПД до 75–80%.
  5. Использование в современных моделях пеллет (древесных гранул в прессованном виде) в качестве топлива. Гранулы в автоматическом режиме подаются в топку из специального контейнера – такая технология позволяет печи работать автономно и повышает её КПД дополнительно на 5–7%.
  6. Использование системы конвекции позволяет эффективно и быстро прогревать помещение и увеличивает срок эксплуатации печи-камина.

Конструкция печей-каминов

Эти отопительные устройства изготавливают из металла (обычно из чугуна) или кирпича. Кирпичная печь-камин – это массивное и дорогостоящее сооружение, которое подходит для большого дома. Металлическая печь-камин намного меньше размером, и поэтому её целесообразно использовать для отопления дач, небольших загородных домов и коттеджей.

Топка у печи-камина высокая, топочное окно большое, а дверца из огнеупорного стекла занимает почти всю площадь фасада камина.

Для усиления отражения тепла боковые стенки топки немного развёрнуты в сторону топочного окна. Внутри топка может быть облицована жаростойкими пластинами. Топка изготовлена из чугуна или стали. Если в качестве материала выбрана сталь, то её обкладывают кирпичами из каолиновой или шамотной глины – это не даёт стали прогореть.

Как правило, металл топки покрыт тёмной термостойкой краской. Сами печи-камины окрашивают блестящей эмалью, которая может быть любого цвета.

Корпус может быть декорирован керамической плиткой или изразцами – эти элементы отделки также служат дополнительными накопителями тепла.

Особенности обогрева на базе печки

Печное отопление – норма для российских деревень, надежность и практичность которого проверенна веками. И сегодня во многих деревенских домах стоят печи с плитой для готовки пищи и подом для выпечки хлеба.

Одни из них оборудуются водяным контуром отопительной системы, а другие нет. Но выкидывать их и менять на современные котлы хозяева сельского жилья не спешат. Более безотказного и беспроблемного способа обогрева еще не придумали.

В качестве топлива в подобных деревенских печах сжигают:

  • уголь;
  • торф;
  • дрова;
  • брикеты (евродрова).

Принципиальной разницы между этим типами топлива с точки зрения устройства печки внутри и разводки системы водяного отопления по частному дому нет. Одни из них дают больше жара, а другие прогорают дольше. Но конструкция топки и схема разводки труб с теплоносителем по комнатам во всех случаях одинаковы.

Среди достоинств печного отопления числятся:

  • отсутствие зависимости от наличия в сети электроэнергии;
  • сравнительно низкая стоимость устройства отопительной системы;
  • дешевизна твердого топлива и возможность использования разных его видов;
  • предельная простота эксплуатации;
  • длительная отдача тепла (для кирпичных конструкций);
  • универсальность – подходит одновременно для обогрева и готовки еды.

Если частный дом невозможно подключить к магистральному газу, то дровяная печь будет наилучшим выбором для его отопления.

Единственное исключение – когда уголь или дрова недоступны в конкретной местности. Но такой вариант в России является скорее исключением, нежели нормой.

Также из недостатков печного отопления следует упомянуть:

  • долгий прогрев системы до начала теплоотдачи;
  • потеря массы полезного пространства в доме из-за массивности печи;
  • большой вес печной конструкции из кирпича;
  • низкий КПД из-за ухода значительного объема тепла в трубу;
  • высокая пожароопасность при неправильной эксплуатации.

Кирпичная отопительно-варочная печь для частного дома с водяным отоплением в зависимости от конструкции и количества рядов может весить от 1,5 до 10 тонн. Плюс сюда добавляется вес трубы.

Фундамент для такой массы требуется мощный и дорогой по затратам, что также можно назвать минусом рассматриваемых отопительных систем.

Какие материалы применяют для печных регистров

Водяной контур, встроенный в печь должен быть выполнен по определенной конструкции с применением определенного материала, по которому он приобретает характерные особенности.

Теплообменники изготавливают из следующих материалов:

  • Медные с самой высокой теплопроводностью, подобные змеевики очень эффектно выглядят. Но применение их в кирпичных печах не рекомендовано, так как по характерным особенностям металл не сможет выдержать, поднимаемую температуру плавления в печной топке и попросту расплавится. Существование отрицательных химических соединений, образованных после охлаждения контуров в конденсате, влияет на применении таких изделий в печном строительстве, из-за их большой коррозийности.
  • Производство чугунных радиаторов отмечает хрупкость изделий, повышенную деформацию после перемены температурного режима, образовываются на поверхностях трещины, теплообменники портятся, хотя материал устойчив к ржавчине. Чугунные регистры плохо обрабатывается, радиаторы собирают как литые элементы, нарезают резьбу, устанавливают уплотнители, от чего сооружение становится с малой надежностью.
  • Стальные регистры считаются выполненными из металла доступного и легкообрабатываемого. Их изготавливают, обработав сталь на жаропрочность, применяют бесшовную трубу с толщиной 5 мм. Рекомендовано поддерживание определенного режима при отоплении, чтобы при этом не образовывался конденсат, не следует сливать воду, так как сталь поддается коррозийным разрушения.
  • Применяют радиаторы из нержавейки, но редко так как они очень дорогие.

Конструктивные особенности

Отопительная печь с водяным контуром имеет отличительную деталь в виде теплообменника. Его функции может выполнять змеевик или радиатор. В зависимости от мощности обогреваемого агрегата обеспечивается подача неограниченного количества горячей воды. Что касается формы и общих габаритов емкости, то такие показатели напрямую зависят от объема эксплуатируемой топочной камеры.

Значение теплообменника

Существуют модификации печек для обогрева дома и коттеджа, в которых теплообменники монтируются в топочное пространство. Такой способ обустройства конструкции небезопасен, поскольку существует риск протечки и взрыва используемого теплоносителя. Стоит отметить и уменьшение пространства в топочной камере.

Подробнее о печи с водяным котлом для отопления:

Правильный расчет размера и мощности

Человеку, не владеющему инженерно-теплотехническими знаниями, сложно произвести самостоятельный расчет масштабов и мощности отопительной установки с водяным разветвлением. Но приблизительная оценка таких параметров вполне допустима. Из практики известно, что для обогрева площади в 10 м2 со стандартной высотой потолков понадобится примерно 1-1,2 кВт мощности.

Если рассматривать обычную дровяную печку, то она за 1 час может выделить около 6 тысяч кКал, достаточных для отопления дома средних размеров. Уровень комфорта при монтаже водяной системы повышается вдвое. Далее стоит разобраться с мощностью самого теплообменника. Теплосъем с 1 м2 приравнивается примерно к 5-10 кВт. Исходя из такого показателя и определяется потребная мощность.

Нет необходимости с головой уходить в сложные и непонятные формулы. Воспользовавшись услугами квалифицированных специалистов, можно подобрать оптимальный теплообменник для отопительного агрегата частного дома, который в полной мере будет соответствовать общим параметрам здания и обогревательной системы.

Обзор материалов

При выборе конструкции теплообменника для оснащения загородной печки необходимо определиться, из какого материала он должен быть изготовлен.

Чугунные радиаторы отличаются долговечностью

Наиболее распространенные варианты:

Радиаторы из чугуна отличаются высокой устойчивостью по отношению к коррозийным процессам, однако они чрезмерно хрупкие. Деформации, появляющиеся в процессе разогрева и остывания, являются причиной появления трещин и преждевременного износа всей конструкции. Более того, чугунные регистры складываются из отдельно вылитых деталей, скрепленных между собой резьбовыми элементами. Этот фактор ведет к снижению надежности всей отопительной установки. Большой эффективностью отличаются медные змеевики, ведь они характеризуются лучшей теплопроводностью. При этом следует понимать, что медь начинает плавиться при температурных значениях свыше +1083°C, тогда как в топочной среде эти значения могут достигать 1200°C (нештатные ситуации, которые следует учитывать). По этой причине печь на дровах с водяным контуром не рекомендуется оснащать теплообменниками из меди. Немаловажный фактор заключается и в том, что во время остывания контура появляется конденсат с незначительной примесью химических соединений, вызывающих коррозию меди. Самой доступной, универсальной и легкой в обработке считается сталь. Для отопительных систем теплообменники обычно изготавливаются из жаропрочного материала, толщина которого начинается от 3 мм. Обязательно в процессе производства задействуются бесшовные трубы

Важно поддерживать правильный отопительный режим, при котором сводится к минимуму выработка конденсата. Не рекомендуется сливать со стального теплоносителя воду, так как может развиться внутренняя коррозия

Печной радиатор из нержавеющей жаропрочной стали — отличный вариант для загородной отопительной системы

Однако он отличается высокой стоимостью.

В этом видео вы узнаете, как выбрать водяной контур:

Лучшие печи-камины длительного горения с водяным контуром

MBS Thermo Vesta plus

Предназначается для теплоснабжения помещений оборудованных водяными системами обогрева. Печь можно подключить к системе в тандеме с твердотопливным котлом или в самостоятельном режиме.

Максимально возможная температура воды внутри теплообменника — 90°C.

Печь производится из чугуна и стали высокого качества. Наружное эмалевое покрытие отличается особым эстетизмом и долго сохраняет привлекательный вид.

Имеется сплошная варочная поверхность из чугуна.

Быстрый прогрев помещения обеспечивается конвекцией. Ящик для золы можно выдвигать непосредственно во время растопки, что упрощает уход.

Характеристики:

  • мощность: 11 кВт;
  • КПД — 83%;
  • варочная плита — есть;
  • расположение: пристенное;
  • площадь обогрева — до 110м2;
  • дымоход: 150мм, ;
  • материал: сталь, чугун, керамические изразцы, шамот;
  • тип стекла: прямое;
  • габариты: 90*46*44см;
  • вес: 91,5кг.

Достоинства:

  • дизайн;
  • качество сборки;
  • высокая эффективность и длительное сохранение тепла.

Недостатки:

внутрення поверхность топки может потребовать замены уже через пару лет использования.

MBS VULKAN

Дровяная печь-камин может обогреть большие помещения, имея при этом компактные габариты. Прекрасно подойдет для использования в дачном доме за городом.

Поможет организовать автономное отопление или дополнить существующее.

Топка объемная, при этом топливо расходуется в режиме экономии.

С печью MBS Вулкан Термо жилище станет не только неповторимым по атмосфере, но и более уютным. Есть режимы интенсивного прогрева или тления.

Характеристики:

  • мощность: 24 кВт;
  • КПД — 83%;
  • варочная плита — есть;
  • расположение: пристенное;
  • площадь обогрева — до 140м2;
  • дымоход: 120мм, ;
  • материал: сталь, чугун;
  • тип стекла: прямое;
  • габариты: 65*78*64,5см;
  • вес: 151кг.

Достоинства:

  • удобство растопки и ухода;
  • высокая надежность;
  • скорость прогрева помещения;
  • экономия топлива.

Недостатки:

отсутствуют.

Romotop GRANADA

Печь отличается современным внешним оформлением, качеством изготовления и использует инновационный метод сжигания древесины.

Корпус выполнен из стали с облицовкой декоративной плиткой. Печи из стали быстрее прогревают воздух — уже спустя 15 минут после растопки.

В топочной камере установлен шамот, выдерживающий до 1300 градусов. Камера топки отделена от корпуса для снижения риска пожара и продления срока службы самой печи.

Характеристики:

  • мощность: 13 кВт;
  • расположение: пристенное;
  • площадь обогрева — до 130м2;
  • дымоход: 150мм, ;
  • материал: сталь, керамика;
  • тип стекла: прямое;
  • габариты: 125*50*56см;
  • вес: 254кг.

Достоинства:

  • современное оформление;
  • богатый выбор расцветок корпуса;
  • эффективность нагрева.

Недостатки:

высокая стоимость.

МЕТА Печора Аква

Печора одина из самых эффективных печей-каминов, которая сможет эффективно отопить большой дом. Установка подключается к радиаторам отопления.

Прогревается печь за считанные минуты, а сам очаг камина изготавливается из негорючих материалов, основным является нержавеющая сталь. Если необходимо обогреть небольшое помещение, данная модель подойдёт и для этого.

Тогда ее можно не подключать к водяному контуру отопления, мощности воздушного обогрева будет достаточно. Нельзя подключать печь к радиаторам отопления если в батареях нет воды.

Характеристики:

  • мощность: 9 кВт;
  • расположение: пристенное;
  • площадь обогрева — до 90м2;
  • дымоход: 150мм, ;
  • материал: сталь, керамика;
  • тип стекла: прямое;
  • габариты: 104*75*49см;
  • вес:155кг.

Достоинства:

  • не занимает много места;
  • экономный расход дров;
  • режим тления.

Недостатки:

быстро остывает.

EdilKamin Warm CS

Печь относится к новому поколению. В зависимости от площади помещения можно выбрать комплектацию Warm Base или Warm Scaldavivande.

Данная печь может не только обогревать жилище, но и обеспечивать горячее водоснабжение.

Дизайн в классическом деревенском стиле, но впишется и в современный интерьер. Торцы, фасад и основание — чугунные, очаг — из стали, облицовка из керамики.

Характеристики:

  • мощность: 14 кВт;
  • расположение: пристенное;
  • площадь обогрева — до 140м2;
  • дымоход: 150мм, ;
  • материал: чугун, сталь, керамика;
  • тип стекла: прямое;
  • габариты: 108*56*51,5см;
  • вес: 253кг.

Достоинства:

  • эффективность;
  • отопление и горячая вода;
  • надежные комплектующие;
  • идеальная сборка.

Недостатки:

высокая стоимость.

Как устанавливать водяной контур в печь?

Ставить самодельный котел в печку для водяного отопления нужно по правилам:

  1. Если изначально конструкция не предусматривала монтажа элемента, установку выполнять нельзя.
  2. После изготовления теплообменника, устройство проверяется опрессовкой. Давление для опрессовки не менее 6 бар, процедура выполняется до монтажа теплообменника на место и после его установки.
  3. Обязательно оставить компенсационный зазор между стенами печи и теплообменника. Ширина зазора от 5 мм, чтобы вошел лист жаропрочного уплотнителя.
  4. Все уплотнители для стыковки с трубопроводами выбираются из жаропрочного материала.

Особенности печной кладки

Для возведения печи выбирают подходящий стройматериал. Оптимальным вариантом считается кирпич нормального обжига, а для стенок топочной и дымового канала лучше купить тугоплавкий кирпич.

Печная кладка

  • Перед тем как укладывать кирпич, его опускают в воду и держат пока не перестают появляться пузырьки воздуха;
  • Каждый ряд и угол обязательно привязывается;
  • Раствор наносят сразу по всему ряду, слоем примерно 5 мм, и на торец каждого кирпича непосредственно перед укладкой;
  • Во время укладки топки раствор из глины рекомендуют распределять не мастерком, а рукой;
  • Положив около 5 рядов, между швами аккуратно срезают раствор и затирают шов мокрой губкой;
  • Конечно, обязательно контролируют вертикальность и горизонтальность возводимых стенок.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
