Методы передачи электроэнергии на расстояние

Постоянный ток в качестве альтернативы

В качестве альтернативы электропередачи переменного тока на большое расстояние можно рассматривать ВЛ с постоянным напряжением. Такие ЛЭП обладают следующими преимуществами:

Протяженность ВЛ не влияет на мощность, при этом ее максимальное значение существенно выше, чем у ЛЭП с переменным напряжением

То есть при увеличении потребления электроэнергии (до определенного предела) можно обойтись без модернизации.
Статическую устойчивость можно не принимать во внимание.
Нет необходимости синхронизировать по частоте связанные энергосистемы.
Можно организовать передачу электроэнергии по двухпроводной или однопроводной линии, что существенно упрощает конструкцию.
Меньшее влияние электромагнитных волн на средства связи.
Практически отсутствует генерация реактивной мощности.. Несмотря на перечисленные способности ЛЭП постоянного тока, такие линии не получили широкого распространения

В первую очередь это связано с высокой стоимостью оборудования, необходимого для преобразования синусоидального напряжения в постоянное. Генераторы постоянного тока практически не применяются, за исключением электростанций на солнечных батареях

Несмотря на перечисленные способности ЛЭП постоянного тока, такие линии не получили широкого распространения. В первую очередь это связано с высокой стоимостью оборудования, необходимого для преобразования синусоидального напряжения в постоянное. Генераторы постоянного тока практически не применяются, за исключением электростанций на солнечных батареях.

С инверсией (процесс  полностью противоположный выпрямлению) также не все просто, необходимо допиться качественных синусоидальных характеристик, что существенно увеличивает стоимость оборудования. Помимо этого следует учитывать проблемы с организацией отбора мощности и низкую рентабельность при протяженности ВЛ менее 1000-1500 км.

Кратко о свехпроводимости.

Сопротивление проводов можно существенно снизить, охладив их до сверхнизких температур. Это позволило бы вывести эффективность передачи электроэнергии на качественно новый уровень и увеличить протяженность линий для использования электроэнергии на большом удалении от места ее производства. К сожалению, доступные на сегодняшний день технологии не могут позволить использования сверхпроводимости для этих целей ввиду экономической нецелесообразности.

Как получают электроэнергию

Производство электроэнергии осуществляется из других ее видов при помощи специальных устройств. Например, из кинетической. Для этого применяют генератор – прибор, преобразующий механическую работу в электрическую энергию.

Другие существующие способы ее получения – это, например, преобразование излучения светового диапазона фотоэлементами или солнечной батареей. Или производство электроэнергии путем химической реакции. Или использование потенциала радиоактивного распада либо теплоносителя.

Вырабатывают ее на электростанциях, которые бывают гидравлическими, атомными, тепловыми, солнечными, ветряными, геотермальными и проч. В основном все они работают по одной схеме – благодаря энергии первичного носителя определенным устройством вырабатывается механическая (энергия вращения), передаваемая затем в специальный генератор, где и вырабатывается электроток.

Реальные проекты в наши дни

За все последние годы, согласно вышеприведенным технологиям, ученые пытались и пытаются реализовать всего два проекта.

Первый из них начинался очень обнадеживающе. В 2000-х годах на о.Реюньон, возникла потребность в постоянной передаче 10кВт мощности на расстояние в 1 км.

Горный рельеф и местная растительность, не позволяли проложить там ни воздушные линии электропередач, ни кабельные.

Все перемещения на острове в эту точку осуществлялось исключительно на вертолетах.

Для решения проблемы в одну команду были собраны лучшие умы из разных стран. В том числе и ранее упоминавшиеся в статье, наши ученые из МГУ В.Ванке и В.Савин.

Однако в момент, когда должны были приступать к практической реализации и строительству передатчиков и приемников энергии, проект заморозили и остановили. А с началом кризиса в 2008 году и вовсе забросили.

На самом деле это очень обидно, так как теоретическая работа там была проделана колоссальная и достойная реализации.

Второй проект, выглядит более безумным чем первый. Однако на него выделяются реальные средства. Сама идея была высказана еще в 1968г физиком из США П.Глэйзером.

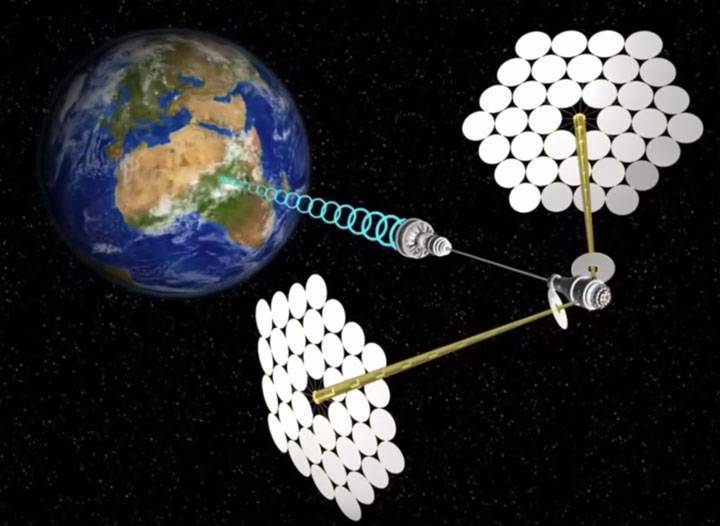

Он предложил на тот момент не совсем нормальную идею – вывести на геостационарную орбиту в 36000 км над землей огромный спутник. На нем расположить солнечные панели, которые будут собирать бесплатную энергию солнца.

Затем все это должно преобразовываться в пучок СВЧ волн и передаваться на землю.

Этакая “звезда смерти” в наших земных реалиях.

На земле пучок нужно поймать гигантскими антеннами и преобразовать в электричество.

Насколько огромны должны быть эти антенны? Представьте, что если спутник будет в диаметре 1км, то на земле приемник должен быть в 5 раз больше – 5км (размер Садового кольца).

Но размеры это всего лишь малая часть проблем. После всех расчетов оказалось, что такой спутник вырабатывал бы электричество мощностью в 5ГВт. При достижении земли оставалось бы всего 2ГВт. К примеру Красноярская ГЭС дает 6ГВт.

Поэтому его идею рассмотрели, посчитали и отложили в сторонку, так как все изначально упиралось в цену. Стоимость космического проекта в те времена вылезла за 1трлн.$.

Но наука к счастью не стоит на месте. Технологии совершенствуются и дешевеют. Сейчас разработку такой солнечной космической станции уже ведут несколько стран. Хотя в начале двадцатого века для беспроводной передачи электроэнергии хватало всего одного гениального человека.

Общая цена проекта упала от изначальной до 25млрд.$. Остается вопрос – увидим ли мы в ближайшее время его реализацию?

К сожалению никто вам четкого ответа не даст. Ставки делают только на вторую половину нынешнего столетия. Поэтому пока давайте довольствоваться беспроводными зарядками для смартфонов и надеяться что ученым удастся повысить их КПД. Ну или в конце концов на Земле родится второй Никола Тесла.

• https://ectrl.ru/osveshchenie/peredacha-elektroenergii.html
• https://amperof.ru/teoriya/besprovodnaya-peredacha-elektroenergii.html
• https://samelectrik.ru/kak-proisxodit-peredacha-i-raspredelenie-elektroenergii.html
• https://amperof.ru/elektroenergia/peredacha-elektroenergii-na-rasstoyanie.html
• https://oxotnadzor.ru/kak-osushchestvlyayetsya-peredacha-elektroenergii-postoyannym-tokom/
• https://domikelectrica.ru/3-sposoba-peredachi-energii-bez-provodov/

Современное использование катушки Тесла

Самой популярной является демо-версия, которая позволяет увидеть электрическую дугу красивого фиолетового цвета и включить лампу без проводов. Однако иногда все же используется принцип катушки Тесла:

• В системах зажигания двигателя внутреннего сгорания. Он использует тот же принцип преобразования энергии в электрическую дугу. Только зажигание работает на низких частотах, а катушка Тесла работает на высоких частотах.
• Для питания люминесцентных и неоновых ламп. Хотя последнее чаще всего используется в качестве уловки.
• Для обнаружения дыр в вакуумных системах.

Как видите, изобретение еще не полностью разработано. Патент все еще находится на рассмотрении инвестора. Но, скорее всего, инвестора никогда не будет.

Во избежание опасности

• резкое и мощное сокращение мышечных волокон, что ведет к разрыву тканей;
• незначительный внешне ожог с глубоким внутренним поражением органа;
• нарушение баланса электролиза в теле;
• поражение глаз ультрафиолетовой вспышкой;
• перенапряжение и сбой в работе нервной системы;
• паралич дыхания и остановка сердца.

Первую помощь при поражении электричеством нужно оказывать, не поддаваясь панике, поскольку схватив пострадавшего, чье тело по своей природе является накопителем, удерживающим полученный разряд, есть риск самому подвергнуться удару током. Нельзя стремительно бежать к упавшему, вместо этого надо идти мелкими шажками, что обеспечит безопасность и позволит вызвать врачей, вместо того чтобы самому пострадать. А уже в ожидании скорой постараться помочь следующим образом:

• нейтрализовать главный источник энергии — через отключение рубильника или пробок;
• убрать от жертвы опасный электроприбор с помощью предмета с изолирующими свойствами, лучше всего деревянной палкой или скрученным в рулон журналом;
• при необходимости оттащить человека в безопасное место, нужно надеть резиновые перчатки или обмотать руки натуральной тканью, избегая прямого соприкосновения с кожей жертвы;
• пальцами в перчатках попытаться прощупать пульс и если он слабый, то сделать закрытый массаж сердца и перевернуть пострадавшего на правый бок.

Во избежание опасности поражения электричеством необходимо регулярно проверять исправность бытовой техники и состояние розеток, надевая на них резиновые заглушки, если в доме есть малыши. Также не стоит гулять в грозу во время частых молний, а находясь дома в это время, окна лучше закрыть.

Производство электроэнергии

К сожалению или к счастью, электроэнергия — это продукт человеческого труда, которы невозможно получить напрямую — его надо произвести. Производят электроэнергию из первичных источников энергии, например нефть, уголь, газ, уран, энергия солнца, текущей и падающей воды, ветра и т.д. Производство электроэнергии происходит на электростанциях. На электростанциях энергия вырабатывается генераторами, которые приводятся в дейтсвие за счет тепловых двигателей либо других средств (например ветра или воды).

Первые электростанции в основном использовали гидроэнергию и уголь. Современное производство энергии использует более разнообразные источники 0 уголь, газ, атомная энергия, ветер, нефть, солнечная энергия, гидроэнергия, энергия приливов и другие типы. Однако, по-прежнему доля угольных электростанций в мировой электроэнергетике преобладает. Количество произведенной электроэнергии является одним из важнейших показателей уровня развития страны и ее экономики, точно также как и другие показатели, например ВВП страны.

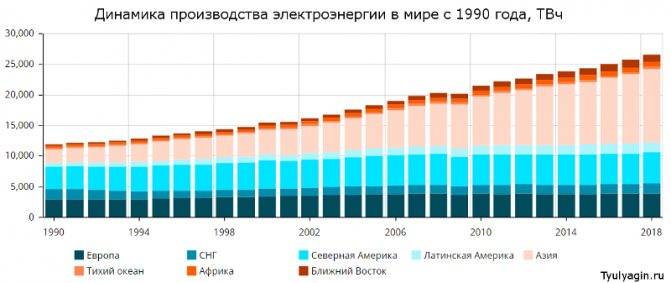

Динамика мирового производства электроэнергии с 1890 года:

• 1890 год — 9 млрд кВТ-час
• 1900 год — 15 млрд кВТ-час
• 1914 год — 37,5 млрд кВТ-час
• 1950 год — 950 млрд кВТ-час
• 1960 год — 2300 млрд кВТ-час
• 1970 год — 5000 млрд кВТ-час
• 1980 год — 8250 млрд кВТ-час
• 1990 год — 11800 млрд кВТ-час
• 2000 год — 14500 млрд кВТ-час
• 2005 год — 18138,3 млрд кВТ-час
• 2007 год — 19894,9 млрд кВТ-час
• 2013 год — 23127 млрд кВТ-час
• 2014 год — 23536,5 млрд кВТ-час
• 2015 год — 24255 млрд кВТ-час
• 2016 год — 24816 млрд кВТ-час
• 2018 год — 26614 млрд кВТ-час

Технология беспроводной передачи электроэнергии

Беспроводная передача электрической энергии (WPT) позволяет подавать питание через воздушный зазор без необходимости использования электрических проводов. Беспроводная передача электроэнергии может обеспечить питание от источника переменного тока для совместимых аккумуляторов или устройств без физических разъемов и проводов. Беспроводная передача электрической энергии может обеспечить заряд мобильных телефонов и планшетных компьютеров, беспилотных летательных аппаратов, автомобилей и прочего транспортного оборудования. Она может даже сделать возможной беспроводную передачу в космосе электроэнергии, полученной от солнечных панелей.

Беспроводная передача электрической энергии начала свое быстрое развитие в области бытовой электроники, заменяя проводные зарядные устройства. На выставке CES 2017 будет показано множество устройств, использующих беспроводную передачу электроэнергии.

Однако концепция передачи электрической энергии бес проводов возникла примерно в 1890-х годах. Никола Тесла в своей лаборатории в Колорадо Спрингс мог без проводов зажечь электрическую лампочку, используя электродинамическую индукцию (используемой в резонансном трансформаторе).

Изображение из патента Теслы на «устройство для передачи электрической энергии», 1907 год

Были зажжены три лампочки, размещенные на расстоянии 60 футов (18 метров) от источника питания, и демонстрация была задокументирована. У Теслы были большие планы, он надеялся, что его башня Ворденклиф, расположенная на Лонг-Айленд, будет без проводов передавать электрическую энергию через Атлантический океан. Этого никогда не произошло из-за различных проблем, в том числе, и с финансированием и сроками.

Беспроводная передача электрической энергии использует поля, создаваемые заряженными частицами, для переноса энергии через воздушный зазор между передатчиками и приемниками. Воздушный зазор закорачивается с помощью преобразования электрической энергии в форму, которая может передаваться по воздуху. Электрическая энергия преобразуется в переменное поле, передается по воздуху, и затем с помощью приемника преобразуется в пригодный для использования электрический ток. В зависимости от мощности и расстояния, электрическая энергия может эффективно передаваться через электрическое поле, магнитное поле или электромагнитные волны, такие как радиоволны, СВЧ излучение или даже свет.

В следующей таблице перечислены различные технологии беспроводной передачи электрической энергии, а также формы передачи энергии.

Технологии беспроводной передачи электрической энергии (WPT)

Технология	Переносчик электрической энергии	Что позволяет передавать электрическую энергию
Индуктивная связь	Магнитные поля	Витки провода
Резонансная индуктивная связь	Магнитные поля	Колебательные контуры
Емкостная связь	Электрические поля	Пары проводящих пластин
Магнитодинамическая связь	Магнитные поля	Вращение постоянных магнитов
СВЧ излучение	Волны СВЧ	Фазированные ряды параболических антенн
Оптическое излучение	Видимый свет / инфракрасное излучение / ультрафиолетовое излучение	Лазеры, фотоэлементы

К истокам появления

В 1893 году проходила выставка в Чикаго. На ней была демонстрация беспроводного освещения, в которой все действовало за счет люминесцентных ламп. Это работа принадлежала Николе Тесла.

Сейчас эксперимент сможешь повторить и ты – просто встань с лампой дневного света под линией с высоким напряжением. А тогда это было больше похоже на сеанс магии, поэтому изобретатель получил такую популярность.

Сегодня не каждый ученый согласится, что именно Тесле принадлежит идея создания беспроводного электричества. Они считают, что его работы – это доработка уже существующей идеи. Например, за 73 года до выставки, Андре Ампер записал закон, который указывает, что при использовании электротока возникает магнитное поле. Через одиннадцать лет, Майкл Фарадей открыл закон индукции. Был проведен опыт, который показал, что генерируемое в одном проводнике магнитное поле индуцирует ток в другой проводник.

В 1864 году произошло объединение всех теорий. Работа принадлежит Джеймсу Максвеллу. Он пришел к уравнению, которое описывало электромагнитное поле, а также связь с электрозарядами и токами в вакууме.

Спустя двадцать семь лет Тесла модернизировал передатчик волн, который изобрел Герц немного ранее. Он запатентовал его в качестве устройства для радиочастотного энергоснабжения.

Перечень пилотных проектов

заказчик	наименование работы	Передаваемая мощность
ООО «Сургутгазпром»	Разработка комплекта оборудования для передачи электрической энергии по однопроводной линии станции катодной защиты и водозаборных сооружений	20 кВт
Молодежное движение «НАШИ» Форум «Селигер 2006»	Разработка комплекта резонансного оборудования для уличного освещения длиной 120 м  Разработка комплекта резонансного оборудования для уличного освещения с питанием от солнечной батареи	0,21 кВт 0,033 кВт
Молодежное движение «НАШИ» Форум «Селигер 2007»	Разработка комплекта резонансного оборудования для уличного освещения длиной 200 м  Разработка комплекта резонансного оборудования для уличного освещения с питанием от солнечной батареи	0,165 кВт 0,027 кВт
ГУП ППЗ «Птичное»	Разработка комплекта оборудования для светодиодного освещения птицеводческих помещений с резонансной системой электропитания	0,08 кВт
Научно –  производственный центр автоматики и приборостроения имени академика Н. А. Пилюгина»	Разработка системы резонансного электропитания питания узлов автоматики ракеты-носителя	1,0 кВт
ЗАО «СевЕвродрайв»	Разработка модели беспроводного электроснабжения электромобиля	0.1 кВт
Департамент науки и промышленной политики города Москвы	Разработка и внедрение системы уличного  светодиодного освещения на основе однопроводной резонансной системы передачи электроэнергии. Работа находится в стадии реализации(разработана конструкторская и техническая документация на систему).В 2011 г.планируется внедрить систему на территории г.Москвы.	5 кВт
ОАО «Газпром»	Разработка технологических и нормативно-технических основ применения резонансной однопроводной системы передачи электроэнергии для электроснабжения оборудования систем  электрохимической защиты трубопроводов»  (п.34.Плана научных исследований Российского государственного университета нефти и газа имени И.М. Губкина для ОАО “Газпром” на 2010-2013 годы, утвержденного Председателем Правления ОАО «Газпром» А.Б. Миллером от 08.12.2010 г. за № 01-126.). Договор находится в стадии подписания	5кВт

Все работы были успешно выполнены и приняты заказчиком.

Генераторы электрического тока.

Самым известным и распространенным способом получения электроэнергии, является генерация электротока электрогенераторами. Эти электрические машины могут приводиться в движение множеством способов: посредством пара – в атомных и теплоэлектростанциях; энергией воды, ветра, волн – гидроэлектростанции и ветрогенераторы; двигателями внутреннего сгорания – дизель-генераторы. Но суть остается одна – везде присутствует генератор, вырабатывающий по закону Фарадея электроток.

Вас может заинтересовать – «Как работает индукционная лампа?».

Способ, в большинстве своем, применяется в промышленных масштабах и служит для снабжения электроэнергией предприятий, жилых домов, общественных и спортивных комплексов, в общем всего, где требуется электричество, посредством воздушных и подземных линий электропередач.

Микроволны

Неужели нет другого реально работающего способа передать электричество без проводов. Есть, и его изобрели еще до попыток и детских игр в звездные войны.

Оказывается, что специальные микроволны с длиной в 12см (частота 2,45Ггц), являются как бы прозрачными для атмосферы и она им не мешает в распространении.

Какой бы ни была плохой погода, при передаче с помощью микроволн, вы потеряете всего пять процентов! Но для этого вы сначала должны преобразовать электрический ток в микроволны, затем их поймать и опять вернуть в первоначальное состояние.

Первую проблему ученые решили очень давно. Они изобрели для этого специальное устройство и назвали его магнетрон.

Причем это было сделано настолько профессионально и безопасно, что сегодня каждый из вас у себя дома имеет такой аппарат

Зайдите на кухню и обратите внимание на свою микроволновку

У нее внутри стоит тот самый магнетрон с КПД равным 95%.

Но вот как сделать обратное преобразование? И тут было выработано два подхода:

Американский

Советский

В США еще в шестидесятых годах ученый У.Браун придумал антенну, которая и выполняла требуемую задачу. То есть преобразовывала падающее на него излучение, обратно в электрический ток.

Он даже дал ей свое название — ректенна.

После изобретения последовали опыты. И в 1975г при помощи ректенны, было передано и принято целых 30 квт мощности на расстоянии более одного километра. Потери при передаче составили всего 18%.

Спустя почти полвека, этот опыт до сих так никто и не смог превзойти. Казалось бы метод найден, так почему же эти ректенны не запустили в массы?

И тут опять всплывают недостатки. Ректенны были собраны на основе миниатюрных полупроводников. Нормальная работа для них — это передача всего нескольких ватт мощности.

А если вы захотите передать десятки или сотни квт, то готовьтесь собирать гигантские панели.

И вот тут как раз таки появляются не разрешимые сложности. Во-первых, это переизлучение.

Мало того, что вы потеряете из-за него часть энергии, так еще и приблизиться к панелям без потери своего здоровья не сможете.

Вторая головная боль — нестабильность полупроводников в панелях. Достаточно из-за малой перегрузки перегореть одному, и остальные выходят из строя лавинообразно, подобно спичкам.

В СССР все было несколько иначе. Не зря наши военные были уверены, что даже при ядерном взрыве, вся зарубежная техника сразу выйдет из строя, а советская нет. Весь секрет тут в лампах.

В МГУ два наших ученых В.Савин и В.Ванке, сконструировали так называемый циклотронный преобразователь энергии. Он имеет приличные размеры, так как собран на основе ламповой технологии.

Внешне это что-то вроде трубки длиной 40см и диаметром 15см. КПД у этого лампового агрегата чуть меньше, чем у американской полупроводниковой штуки — до 85%.

Но в отличие от полупроводниковых детекторов, циклотронный преобразователь энергии имеет ряд существенных достоинств:

надежность

большая мощность

стойкость к перегрузкам

отсутствие переизлучения

невысокая цена изготовления

Однако несмотря на все вышесказанное, во всем мире передовым считаются именно полупроводниковые методы реализации проектов. Здесь тоже присутствует свой элемент моды.

После первого появления полупроводников, все резко начали отказываться от ламповых технологий. Но практические испытания говорят о том, что это зачастую неправильный подход.

Конечно, ламповые сотовые телефоны по 20кг или компьютеры, занимающие целые комнаты никому не интересны.

Но иногда только проверенные старые методы, могут нас выручить в безвыходных ситуациях.

В итоге на сегодняшний день, мы имеем три возможности передать энергию без проводов. Самый первый из рассмотренных ограничен как расстоянием, так и мощностью.

Но этого вполне хватит, чтобы зарядить батарейку смартфона, планшета или чего-то побольше. КПД хоть и маленький, но метод все же рабочий.

Способ с лазерами хорош только в космосе. На поверхности земли это не очень эффективно. Правда когда другого выхода нет, можно воспользоваться и им.

Зато микроволны дают полет для фантазий. С их помощью можно передавать энергию:

на земле и в космосе

с поверхности земли на космический корабль или спутник

и наоборот, со спутника в космосе обратно на землю

Обозначения элементов на схеме

Прежде чем приступить к монтажу оборудования необходимо изучить нормативные сопровождающие документы. Схема позволяет донести до пользователя полную характеристику изделия с помощью буквенных и графических обозначений, занесенных в единый реестр конструкторской документации.

К чертежу прилагаются дополнительные документы. Их перечень может быть указан в алфавитном порядке с цифровой сортировкой на самом чертеже, либо отдельным листом. Классифицируют десять видов схем, в электротехнике обычно используют три основные схемы.

• Функциональная имеет минимальную детализацию. Основные функции узлов изображают прямоугольником с буквенными обозначениями.
• Принципиальная схема подробно отображает конструкцию использованных элементов, а также их связи и контакты. Необходимые параметры могут быть отображены непосредственно на схеме или в отдельном документе. Если указана только часть установки, это однолинейная схема, когда указаны все элементы – полная.
• В монтажной электрической схеме используют позиционные обозначения элементов, их месторасположение, способ монтажа и очередность.

Выключатель на схеме выглядит как кружок с наклоненной вправо чертой. По виду и количеству черточек определяют параметры устройства.

Кроме основных чертежей есть схемы замещения.

Принципы передачи и распределение электрической энергии

Электроэнергетической системой называется электрическая часть энергосистемы и питающиеся от нее приемники электрической энергии, объединенные общностью процесса производства, передачи, распределения и потребления электрической энергии (Рис. 9).

Трансформаторные подстанции позволяют преобразовать напряжение из высокого в низкое.

При передаче электроэнергии, чем выше напряжение в сети, тем ниже уровень технических потерь электроэнергии. Однако потребители не могут использовать электроэнергию с высоким напряжением. Распределительные подстанции служат для приема и распределения электроэнергии, в основном, в городских электрических сетях, крупных промышленных и нефтедобывающих предприятиях.

Рисунок 9 — Передача и распределение электрической энергии

Принцип передачи и распределения электрической энергии заключаются в выполнении следующих основных приоритетов:

• максимальное приближение источников высокого напряжения к потребителям;
• сокращение ступеней трансформации;
• повышение напряжения электропитающих сетей;
• использование минимального количества электрооборудования;
• раздельная работа линий и трансформаторов;
• резервирование питания для отдельных категорий потребителей;
• секционирование всех звеньев распределения энергии с применением устройств АВР при преобладании потребителей I и II категорий.

Однако существует ряд особенностей при транспорте электроэнергии В реальности при передаче электроэнергии от электростанций в магистральные сети зачастую используются трансформаторные подстанции (Рис. 10).

Рисунок 10 — Транспортировка электроэнергии

Просмотров:
428

ОБЪЯВЛЕНИЕ

Второй способ передачи электрического тока потребителю – постоянный ток. Этот ток выпрямляется. Он содержится в аккумуляторных батареях, аккумуляторах, зарядных устройствах. Этот ток по-прежнему поставляется потребителям в некоторых странах, но в очень небольших количествах. Он генерируется солнечными батареями. Постоянный ток может подаваться через существующие линии электропередач и подземные кабели. Преимущества такого перевода заключаются в следующем:

1. С расстоянием нет потери мощности. Переоценивать напряжение в силовой установке не нужно.
2. Статическая стабильность не влияет на передачу и распределение.
3. Частотную синхронизацию настраивать не нужно.
4. Напряжение может передаваться только по одной линии с помощью контактного провода.
5. Нет влияния электромагнитного излучения.
6. Минимальная реактивная мощность.

Постоянный ток не подается потребителю только из-за огромной стоимости оборудования для электростанций.

Проводимость электрического тока и процент завышения в начале передачи во многом зависят от сопротивления самой ЛЭП. Снижение сопротивления и, следовательно, нагрузки может быть достигнуто охлаждением до сверхнизкой температуры. Это поможет увеличить расстояние для передачи электроэнергии и значительно снизить потери. Сегодня не существует технологий, позволяющих снизить температуру в ЛЭП. Эта технология чрезвычайно дорога и требует серьезных изменений конструкции. Но в регионах Крайнего Севера этот метод хорошо работает и сильно занижает процент потерь при передаче электроэнергии и дальности.

Передача и использование электрической энергии

Трансформаторы широко применяются при передаче электрической энергии на большие расстояния, так как при этом возникает необходимость многократного преобразования электрического напряжения.

Как известно, тепловые потери в проводниках пропорциональны квадрату силы тока, поэтому для их уменьшения целесообразно передавать электроэнергию при малой силе тока. Уменьшение силы тока в n раз снижает тепловые потери в проводах в раз. Напряжение при этом следует повышать для сохранения передаваемой мощности, поэтому на практике применяют высоковольтные линии электропередачи.

Напряжение питания отдельных потребителей должно быть низким для упрощения их конструкции и безопасности обслуживания, что легко достигается при применении трансформаторов.

Рассмотрим блок-схему передачи и распределения электроэнергии (рис. 207): генератор переменного тока

• повышающий трансформатор
• высоковольтные линии электропередачи
• понижающие трансформаторы  потребитель.

В современном обществе потребление электроэнергии распределяется примерно следующим образом:

• промышленность — 70 %;
• транспорт — 15 %;
• сельское хозяйство — 10 %;
• бытовое потребление — 5 %.

В настоящее время все большее распространение получают линии передач, использующие постоянный ток. Это происходит потому, что, хотя преобразование постоянного напряжения сложнее и дороже, постоянный ток по сравнению с переменным обладает рядом преимуществ.

• Во-первых, постоянный ток, в отличие от переменного, не создает переменные магнитные поля, которые индуцируют токи в близлежащих проводах, что приводит к потерям мощности.
• Во-вторых, постоянный ток можно передавать при более высоком напряжении — у постоянного тока эффективное напряжение равно амплитудному, и не следует опасаться электрического пробоя изолятора или воздуха при амплитудном напряжении.

Электроэнергия вырабатывается на электростанциях. В зависимости от вида первоначально используемого носителя энергии все современные электростанции делятся на тепловые, атомные и гидроэлектростанции. Приведем их некоторые данные:

• тепловые электростанции (ТЭС) работают на угле, нефти, мазуте, газе и др. (КПД );
• гидроэлектростанции (ГЭС) используют энергию падающей воды (КПД
• атомные электростанции (АЭС) работают на энергии, выделяющейся при расщеплении ядер урана и плутония (КПД

Работа электростанций вследствие их значительной мощности существенным образом влияет на состояние окружающей среды и приводит к появлению следующих экологических проблем:

• ТЭС — загрязнение атмосферы продуктами сгорания, изменение природного теплового баланса из-за рассеяния тепловой энергии;
• ГЭС — изменение климата, нарушение экологического равновесия, уменьшение пахотных площадей;
• АЭС — опасность радиоактивного загрязнения среды при авариях, проблемы захоронения радиоактивных отходов.

В настоящее время существуют экологически чистые электростанции, иcпользующие энергию Солнца, ветра или морских приливов. Их доля в производстве электроэнергии невелика, однако она непрерывно возрастает.

Основные формулы:

Формула Томсона:
Действующее (эффективное) значение силы переменного тока и напряжения:
Емкостное сопротивление:
Индуктивное сопротивление:
Закон Ома для переменного тока:
Сдвиг фаз:
Мощность переменного тока:
Коэффициент трансформации:

Рекомендую подробно изучить предметы:

Физика Атомная физика Ядерная физика Квантовая физика Молекулярная физика

Ещё лекции с примерами решения и объяснением:

• Условия равновесия тел в физике
• Равновесие тел в физике
• Давление в жидкостях и газах в физике
• Закон Паскаля
• Магнитные свойства вещества
• Явление самоиндукции
• Закон электромагнитной индукции
• ЭДС индукции в движущемся проводнике

Лечение скатами

Как-то в Древнем Риме сын богатого архитектора и начинающий врач, Клавдий Гален прогуливался по берегу Средиземного моря. И тут его глазам предстало весьма странное зрелище – навстречу ему шли два жителя близлежащих деревушек, к головам которых были привязаны электрические скаты! Так история описывает первый известный нам случай применения физиотерапии при помощи живого электричества. Метод был взят Галеном на заметку, и столь необычным способом он спасал от боли после ранений гладиаторов, и даже излечил больную спину самого императора Марка Антония, который вскоре после этого назначил его личным врачом.

После этого человек не раз сталкивался с необъяснимым явлением «живого электричества». И опыт не всегда был положительный. Так, однажды, в эпоху великих географических открытий, у берегов Амазонки, европейцы столкнулись с местными электрическими угрями, которые генерировали электрическое напряжение в воде до 550 вольт. Горе было тому, кто случайно попадал в трехметровую зону поражения.

Виды альтернативных источников энергии

1. Солнечная энергия

Солнце — главный источник энергии на Земле, ведь около 173 ПВт (или 173 млн ГВт) солнечной энергии попадает на нашу планету ежегодно, а это более чем в 10 тыс. раз превышает общемировые потребности в энергии. Фотоэлектрические модули на крыше или на открытых территориях преобразуют солнечный свет в электрическую энергию с помощью полупроводников — в основном, кремния. Солнечные коллекторы вырабатывают тепло для отопления и производства горячей воды, а также для кондиционирования воздуха.

Солнечные панели могут вырабатывать энергию и в пасмурную погоду, и даже в снегопад. Для наибольшей эффективности их стоит устанавливать под определенным углом — чем дальше от экватора, тем больше угол установки панелей.

Зеленая экономика

Съедобная упаковка и солнечный парус: новинки космических эко-технологий

2. Энергия ветра

Использование ветра в качестве движущей силы — давняя традиция. Ветряные мельницы использовались для помола муки, лесопильных работ) и в качестве насосной или водоподъемной станции. Современные ветрогенераторы вырабатывают электроэнергию за счет энергии ветра. Сначала они превращают кинетическую энергию ветра в механическую энергию ротора, а затем в электрическую энергию.

Ветроэнергетика является одной из самых быстроразвивающихся технологий возобновляемой энергетики. По последним данным IRENA, за последние два десятилетия мировые мощности по производству энергии ветра на суше и на море выросли почти в 75 раз — с 7,5 ГВт в 1997 году до примерно 564 ГВт к 2018 году.

3. Энергия воды

Еще в древнем Египте и Римской империи энергия воды использовалась для привода рабочих машин, в том числе мельниц. В средние века водяные мельницы применялись в Европе на лесопильных и целлюлозно-бумажных предприятиях. С конца XIX века энергию воды активно используют для получения электроэнергии.

4. Геотермальная энергия

Геотермальная энергия использует тепло Земли для производства электричества. Температура недр позволяет нагревать верхние слои Земли и подземные водоемы. Извлекают геотермальную энергию грунта с помощью мелких скважин — это не требует больших капиталовложений. Особенно эффективна в регионах, где горячие источники расположены недалеко к поверхности земной коры.

5. Биоэнергетика

Биоэнергетика универсальна. Тепло, электричество и топливо могут производиться из твердой, жидкой и газообразной биомассы. При этом в качестве возобновляемого сырья используются отходы растительного и животного происхождения.

Зеленая экономика

Энергия из спирта и навоза: преимущества и недостатки биотоплива

6. Энергия приливов и отливов

Приливы и волны — еще один способ получения энергии. Они заставляют вращаться генератор, который и отвечает за выработку электричества. Таким образом для получения электроэнергии волновые электростанции используют гидродинамическую энергию, то есть энергию, перепад давления и разницу температур у морских волн. Исследования в этой области еще ведутся, но специалисты уже подсчитали — только побережье Европы может ежегодно генерировать энергии в объеме более 280 ТВт·ч, что составляет половину энергопотребления Германии.

Зеленая экономика

Как устроена самая мощная в мире приливная турбина
