Перекидной выключатель: маркировка, виды, особенности подключения

Принцип работы и особенности перекидных выключателей

Для понимания принципа работы перекидного переключателя перекрестного типа необходимо изучить схему управления точками освещения из 3—5 точек.

Но так как перекрестный выключатель всегда устанавливается между проходными и никогда не используется сам по себе, сначала нужно понять, как работает схема активизации и отключения освещения с обычными и проходными выключателями.

Схемы управления осветительными приборами из трех точек отличаются от схемы на два направления только наличием перекрестного выключателя

Итак, в функции обычного выключателя входит размыкание и замыкание цепи — при нажатии верхней половины клавиши свет включается, нижней — выключается. А вот состояние освещения в схеме с двумя проходными устройствами совершенно не зависит от положения клавиш одного из них.

Нажатие на клавишу лишь переключает соединение с одной цепи на другую. Чтобы цепь сомкнулась, необходимо, чтобы оба устройства замкнули контакт с одним из проводников, проложенных между ними.

Проходной выключатель называют еще переключателем на два направления. Схема наглядно демонстрирует, что пользователь, воспользовавшись любым из них, сможет и включить и выключить свет

Механизм разных типов устройств отличается количеством клемм:

  • в обычном их две;
  • в переходном их три;
  • в перекрестном — четыре клеммы.

Чем сложнее устройство, тем оно требует более качественного изготовления. Поэтому конструкцию перекидных переключателей, которые имеют большое количество клемм, отличает высокая прочность, износостойкость, устойчивость к коррозии.

Большинство моделей имеют высокий уровень защиты (IP) от негативных внешних факторов — пыли, влаги.

Если проходные переключатели используются всегда только в паре, то количество перекидных может быть любым — хоть один, хоть десять

Так же как и проходные, перекрестные выключатели переключают соединения с одного проводника на другой. Но их отличие заключается в том, что входных контактов уже два, а не один, и их переключением также нужно руководить. Принцип работы устройства основан на парном переключении контактов.

Как подсоединить проходное устройство

Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.

Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.

Для правильного и безопасного подключения следует соблюдать следующую последовательность:

  1. Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
  2. Отключить напряжение.
  3. К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
  4. По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
  5. Аналогично выполняют работу на другом выключателе.
  6. Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.

Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

1Первый из недостатков проходных выключателей — это отсутствие конкретного положения клавиши ВКЛ/ВЫКЛ, которое есть в обычных.

Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.

2Второй недостаток — большое количество соединений в распаечных коробках.

И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели? Можно, при этом все затраты будут в районе 800-1000 рублей. Как это сделать, читайте в статье «Беспроводной проходной выключатель.»

Многие дома или даже квартиры имеют длинные коридоры и лестницы. Соответственно, в ночное время для безопасного перемещения их нужно освещать. При этом освещение должно быть таким, чтобы можно было включить светильник в одном конце коридора и выключить в другом. Это является некоторой проблемкой.

Конечно, такая проблемка имеет решение и оно заключается в подключении и использовании проходного выключателя марки Legrand. По сути дела, этот выключатель состоит из двух выключателей, которые размещаются в обоих концах коридора или лестницы.

Его использование является очень удобным, поскольку перед входом в коридор включается свет, и после того как человек проходит коридор, он выключает свет с помощью второго выключателю, находящегося в конце коридора. Такой способ работы можно назвать главным преимуществом этих включателей.

Источник

Необходимое оборудование

Чтобы технически правильно соединить генератор с сетью дома, нужно не так много приспособлений. Вот лишь некоторые требования, которые выполняют в обязательном порядке:

Подключение генератора к дому

  1. Обеспечение отдельного ввода. Рекомендуется выбирать для этого медные провода, обладающие сечением не менее 4 мм2. Их прокладывают, начиная с вводно-распределительного устройства, и заканчивая специально оборудованным местом установки.
  2. Перекидной рубильник. В последнее время появилось большое количество подобных устройств, которыми можно пользоваться в личных нуждах. Главное — выбирать монтаж на 35-миллиметровую DIN-рейку, это одно из самых универсальных решений. TDM-63 — пример самых дешёвых марок. Но есть более добротные и надёжные устройства — E200 от ABB, SFB от Hagger. Производители сами часто составляют инструкции, описывающие, как подключить генератор к сети дома.

Важно! Схема включения и соединения у большинства устройств отличается универсальностью, простотой. Общая шина отходящих нагрузок чаще подключается на нижнюю часть. Два отдельных ввода подключают с обратной стороны, где парные контакты

У клавиши управления в целом три положения. Цепи разомкнуты, когда оно среднее. Любые производители сейчас допускают производство многополюсных устройств. Это облегчает работы с трёхфазными сетями, системами зануления или заземления повышенной сложности

Два отдельных ввода подключают с обратной стороны, где парные контакты. У клавиши управления в целом три положения. Цепи разомкнуты, когда оно среднее. Любые производители сейчас допускают производство многополюсных устройств. Это облегчает работы с трёхфазными сетями, системами зануления или заземления повышенной сложности.

Трёхпозиционный или перекидной рубильник имеет главный принцип в своей основе — выключатель нагрузки. Это приводит к тому, что конструкции изначально не предусматривает теплового или электромагнитного расцепителя. Каждый ввод требует дополнительной защиты с помощью автомата. Предельный ток у последнего определяют с опорой на допустимую нагрузку по питающей линии

Не важно, к какой шине организовано подключение

Пара двухполюсных автоматов может применяться для самостоятельного изготовления простейшего варианта перекидных устройств. Нужно только выполнить несколько простых действий:

  • Поставить приспособления рядом.
  • Один переворачивают вверх ногами.
  • Затем вместе сцепляют клавиши, для чего в штатное отверстие вставляют стальной штифт. Правило актуально для любых видов генератора электрического тока.

Соединение устройств с сетью

Преимущества и недостатки

Такой прибор, как и все остальные, имеет свои преимущества и недостатки.

К преимуществам можно отнести:

  1. Наглядность. Для того чтобы убедиться в исправности устройства, достаточно одного взгляда. Так же визуально можно узнать, в каком положении он находится — ножи великолепно видно.
  2. Исключительно простая конструкция. Благодаря минимуму деталей и простой конструкции ремонтировать и обслуживать такой агрегат легко, а сам ремонт обойдется недорого.
  3. Высокие токи коммутации при относительно низкой стоимости. Это, пожалуй, основное достоинство приборов такого типа. Они в состоянии коммутировать исключительно большие токи (500а, 630а и более), но при этом имеют относительно невысокую стоимость.

Недостатки:

Открытая конструкция. То, что считалось достоинством, является и недостатком. Все токопроводящие элементы у этого прибора на виду в буквальном смысле

Одно неосторожное движение, и человек может оказаться под опасным для жизни напряжением*. Ненормированное время переключения

Надежность переключения обратно пропорциональна скорости разъединения и соединения контактов переключателя

Ненормированное время переключения. Надежность переключения обратно пропорциональна скорости разъединения и соединения контактов переключателя

Скорость переключения же таких конструкций напрямую зависит от оператора. При медленном переводе ножей под напряжением возникает высокотемпературная дуга, способная выжечь «внутренности» рубильника в секунду, да еще и устроить короткое замыкание.

* Частично этот вопрос решается использованием специального ящика, в который и помещается опасное для жизни оборудование, включая и сам рубильник. ЯРП 100А ИЭК, к примеру, «прячет» обычный (не перекидной) рубильник 100а и набор предохранителей, а ЯРПП 250А — не только перекидной рубильник 250а, но и предохранители на тот же рабочий ток.

Такой рубильник имеет выносную ручку, а значит, его можно поместить в шкаф или закрытый ящик

Пару слов по поводу маркировки электрических щитов (ящиков с рубильником). К сожалению, далеко не все производители придерживаются единого стандарта, поэтому купленный вами, к примеру, ЯРП 400а / 380в может оказаться ящиком с обычным трехполюсным рубильником/выключателем на 400 А, но зато с набором предохранителей, или наоборот — перекидной без предохранителей. Поэтому, приобретая подобное оборудование, не поленитесь заглянуть внутрь.

Как работает схема подключения для проходного выключателя при управлении светом из двух мест

За основу работы системы освещения, созданной по этому принципу, используется обычный метод подключения проводов к люстре и выключателю. Защитный РЕ проводник от своей шинки в квартирном щитке без любых разрывов напрямую подключается со всеми металлическими корпусами электрических приборов. Его для упрощения предоставляемой информации на схеме не показываем.

Рабочий ноль, выделенный синим цветом, подводится через распределительную коробку к ближнему контакту электрического патрона, внутрь которого вворачивается лампочка накаливания.

Все включения светом осуществляются только за счет использования фазного проводника. Его можно определить с помощью указательного индикатора напряжения. Оба проходных выключателя подключаются в фазу сети питания последовательно, встречно.

При этом надо учесть конструктивные особенности проходного переключателя и правильно подключить входящие и отходящие от него магистрали, выделенные на рисунке разными цветами.

Особенности подключения проводов схемы к контактам проходного выключателя

Из приведенной схемы видно, что проходной переключатель имеет одну общую клемму, по которой подводится напряжение от квартирного щитка или оно направляется непосредственно к источнику света. Также есть два отходящих контакта. Каждый из них подключается к схеме за счет манипуляции с клавишей на лицевой панели.

При ее переводе в верхнее или нижнее положение соответствующий контакт подключается к напряжению, как показано на фотографии.

Обычно на корпусе проходной выключатель имеет заводскую маркировку его клемм с показом схемы подключения к ним проводов. Ей можно верить.

Однако, при монтаже создаваемой системы освещения следует вызвонить все цепи электрическими методами и проверить надежность создания контактов при переключении клавиши. Это избавит от возможных последующих ошибок.

Выбирая конструкцию проходного выключателя для источника света обратите внимание на совместимость допустимой нагрузки, которую могут нормально коммутировать контакты и общую электрическую мощность осветительных приборов. Если контакты не допускают подобную работу, то придется дополнительно подключить магнитный пускатель соответствующего номинала. Здесь мы рассмотрели наиболее типовую и простую проходную модель

Торговля предоставляет их большое разнообразие

Здесь мы рассмотрели наиболее типовую и простую проходную модель. Торговля предоставляет их большое разнообразие.

Виды проходных выключателей

По внутреннему устройству и количеству клавиш управления проходные модели для бытовых целей выпускаются:

  • одноклавишными;
  • двухклавишными;
  • трехклавишными.

Кроме клавиш для управления могут использоваться:

  • сенсорное устройство;
  • пульт ПДУ;
  • другие технологии.

Выбор способа управления клавишами или другим методом не влияет на качество работы схемы, а обеспечивает различные типы удобств, которые зависят от личных наклонностей владельца квартиры и его бюджета.

Анимированная схема, поясняющая принцип работы проходного выключателя

При правильно собранной схеме источник света будет надежно управляться от каждого переключателя. Для этого достаточно поменять положение его любой клавиши.

Как видим, задать строгое положение каждой клавише для четкого указания ее ориентации при включении или отключении света, как у обычных комнатных приборов с указателями «off» и «on» не получится.

Оба проходных переключателя взаимосвязаны при работе.

Решение на три точки управления

Организация систем проходной коммутации во многом определяется площадью помещений (протяжённостью), количеством ходов (дверей). Поэтому не исключается применение схем с проходными выключателями с трех мест управления или более.

Построение подобных схем, как правило, осуществляется с участием так называемого перекрёстного переключателя.

Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Коммутационная группа такого переключателя содержит четыре контактных площадки.

Широко распространённый вариант схемного решения для жилых домов: N, L – бытовая сеть; РК – распределительный короб; Л1 – световая группа; ПВ1, ПВ2 – проходные выключатели; ПРК – перекрёстный коммутатор (+)

Прибор перекрёстного переключения линий является дополнительным элементом схемы, где также предполагается монтаж двух проходных коммутаторов.

Используются простые одноклавишные приборы.

Принцип работы трёхместной схемы следующий:

  1. На клемму «common» ПВ1 подключается фаза.
  2. От клемм перекидных контактов подключаются 1 и 2 контакты перекрёстного коммутатора.
  3. От 3 и 4 клемм перекрёстного выключателя подключение к 1 и 2 клеммам перекидных контактов ПВ2.
  4. Общая клемма «common» ПВ2 соединяется с одной клеммой световой группы.
  5. Вторая клемма световой группы коммутируется с электрическим нулём.

Подобные решения с участием именно простых одноклавишных устройств рекомендуется применять для помещений, где количество входов/выходов равно количеству мест управления.


Реализация схемного решения по рис 6 в «натуральном» виде. Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест

К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Очевидно, что не имеет смысла выключать свет, когда человек прошёл только первую половину коридора. Между тем, в сети можно встретить подобные рекомендации «профессиональных» электриков.

Схемы с управлением более чем из трёх мест

Число мест управления, в принципе, не ограничено. Другой вопрос – насколько сложными получаются такие решения. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Увеличивается число коммутируемых линий, контактных клемм. Соответственно, увеличиваются расходы на комплектующие детали и монтаж. Однако проекты на 4-5 управляющих точек применяются достаточно активно. К примеру, такой проект:

Схемотехника для проектов, требующих увеличения числа мест управления более трёх. В данном случае вариант на четыре точки управления (+)

Здесь используется пара одноклавишных простых выключателей проходного действия и пара коммутаторов с функцией реверсивного переключения. На схеме показана только одна световая группа. Между тем, есть возможность подключения дополнительных световых групп.

Дополнительные световые группы

Дополнительные источники света (световые группы) могут расключаться по свободным клеммам и выступать источниками света промежуточных зон перехода. То есть в тех же длинных коридорах появляется возможность задействовать схему на большее число мест управления.

Пятиточечная схема управления системой коммутации света: Л1 – световая группа; N, L – сеть; Вкл 1, Вкл 2 – коммутаторы проходные; Вкл 3, Вкл 4, Вкл 5 – коммутаторы реверсивные (+)

При этом световые группы следует разделять на зоны действия – входная, промежуточная, выходная. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины.

Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. А вот для коммерческой сферы или производственной среды решения такого рода востребованы.

Установка розеток и выключателей

Розетки и выключатели устанавливают уже после наклейки обоев или покраски стен. Установка розеток — это одна из последних выполняемых работ при ремонте.

Само собой разумеется, что электричество следует отключить. То есть отключить именно в той комнате, в которой будут производиться работы по установке розеток и выключателя. Сделать это можно, найдя соответствующий автомат в электрощите. Если вы не знаете, какой именно автомат отключает подачу электричества в комнату, то определить это можно опытным путем, поочередно выключая автоматы и прислушиваясь, откуда доносятся крики «телевизор не работает!» или «включите свет в ванной!». Этот метод позволит вам безошибочно определить связь каждого из автоматов с определенным участком квартиры. Если же никого кроме вас в квартире нет, то придется сделать иначе.

Отключите все автоматы. Оголите провода в подрозетниках и выключателе в той комнате, где необходимо произвести установку. Теперь поочередно включая автоматы и вооружившись индикаторной отверткой, проверьте, при включении какого автомата загорается индикатор на отвертке, при касании ею фазного провода.

И снова от рубильника к переключателю

Итак, вы выяснили главный недостаток ручных рубильников — переключать их надо умеючи, на «и… раз!». Именно поэтому рубильники рекомендуется переключать после отключения нагрузки, чтобы не было бросков тока. Нет тока — нет дуги. Но что делать, когда переключение нужно произвести под нагрузкой?

Для этого служат переключатели, в том числе и перекидные. В своей конструкции они имеют специальные ускоряющие устройства, которые при переводе рукоятки сначала запасают энергию руки, а потом щелчком переводят ножи устройства в другое положение. Вы постоянно сталкиваетесь с такими приборами, даже не обращая на эту особенность внимания. Обычно это выключатели, коммутирующие высокие напряжения и ток. Нажмите, к примеру, на кнопку питания телевизора. Мягкое нажатие, потом щелчок — устройство сделало переключение с максимальной скоростью независимо от скорости нажатия на кнопку. Точно так же работают и переключатели.

Особый интерес представляют так называемые трехпозиционные конструкции, имеющие промежуточное положение среднего контакта, когда он не соединен ни с правым, ни с левым:

В этом положении ни одна лампа не горит, поскольку переключатель находится в позиции «отключен».

Как и рубильники, переключатели могут быть многополюсные и в состоянии коммутировать достаточно большие токи.

Трехпозиционные трехполюсные перекидные переключатели на номинальный ток в 25а (слева) и 200а.

Как видно из фото, они имеют закрытую конструкцию. К недостаткам таких устройств можно отнести относительно высокую стоимость и сложность конструкции, но это окупается высокой надежностью и простотой работы с ними.

2 способа разводки проводов для проходных и перек-ых вык-лей

Прокладка проводов производится в штробах или в кабельных каналах, так же, как и обычная проводка.

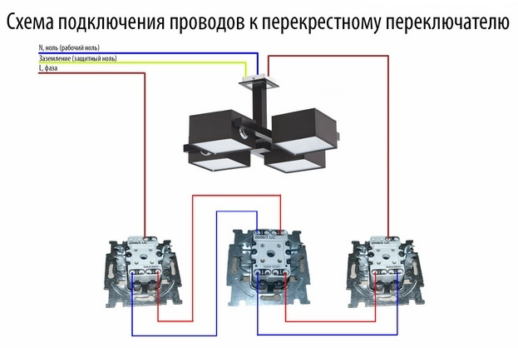

Схема подключения к перекрестному переключателю

К проходным переключателям подводится 3 провода, а к перекрёстным — 4. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному. Для удобства подключения желательно использовать разноцветные провода, например кабель ШВВП или ПВС. К двухклавишным переключателям придётся прокладывать два кабеля, которые желательно пометить.

Если были использованы провода одного цвета, то после прокладки их необходимо прозвонить тестером, а на концы надеть бирки с номерами. Их можно приобрести готовые или изготовить из кусочков трубки ПВХ длиной 1-2см, а номера написать маркером.

2 способа разводки проводов

Как подключить двухклавишный проходной выключатель

Подключение генератора на перекидной рубильник


Подключение генератора через переключатель АВВ

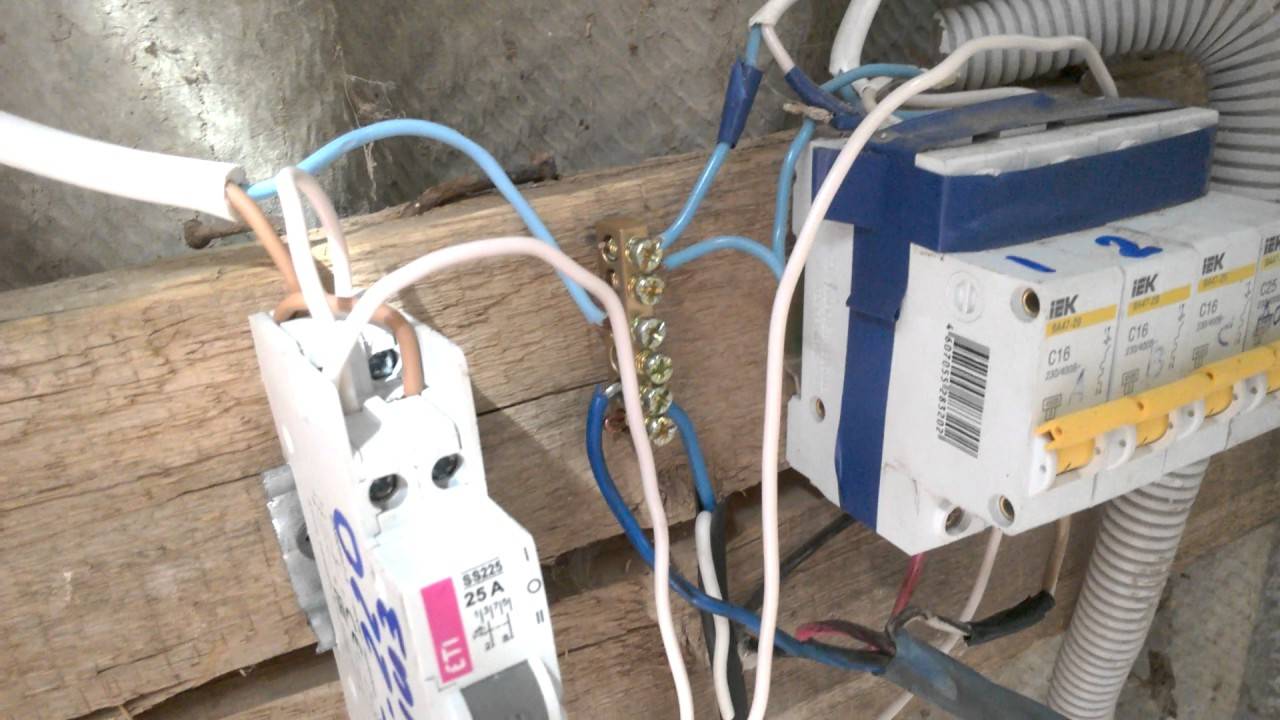

Для организации сцепки понадобятся два модульных контакта или электрическая перекидка на 7 контактов. Пара из них должна быть нормально замкнутая, а пара – нормально разомкнутая. Подключение осуществляется так:

  1. Требуется ввести крайний контакт переключателя на ввод линии и кабеля станции.
  2. Средний контакт подводится к потребителю.
  3. Рубильник ставится в исходное положение – подсоединение к основной сети.
  4. В процессе переключения питание подается с генератора.
  5. Переключатель устанавливают в щитке управления.
  6. Для прогрева системы и подачи питания после активации генератора ставится реле времени.
  7. Резервный контактор запитывается через основной коммуникатор ввода посредством нормально замкнутого контакта.

Процессы переключения реализуются пользователем. Он ставит рубильник на нейтральный режим в случае падения напряжения. При его возобновлении активируется первый контакт, размыкая цепь питания второго ввода.

Схемы подключения

Стоит понимать, что процедура подключения может отличаться и зависит в первую очередь от типа электрических сетей.

Однофазная сеть

К однофазной сети возможно подключить только двухполюсные устройства. Также необходимо иметь блок питания с рабочим напряжением 300 В.

  • В подобных модификациях отрицательное сопротивление достигнет отметки 50 Ом. Иногда такие рубильники дополняют счетчики. А вот переключатели встречаются нечасто.
  • Выбирая перемычки, обеспечивающие контакты, учтите, что покупать следует исключительно медные.
  • Перед установкой приспособления в жилом доме следует убедиться в том, что там есть электрощиты серии КК220 либо другие. Из-за возможных несоответствий в рабочих характеристиках реверсные блоки не применяются для однофазных цепей.

Двухфазная сеть

В двухфазных цепях соединяющим элементом выступает блок питания на 200 В. Помните, что для этих устройств применяются только переключатели расширительного типа. Тогда рубильники можно будет использовать в однофазной сети вне зависимости от количества применяемых модулей. Предельное напряжение на уровне 300 В. Чаще всего выбирают изделия серии РР30.

  • В соответствии с особенностями конструкции, они комплектованы только двумя модулями, это значит, что выходное напряжение будет соответствовать значению 350 В.
  • Блокираторы могут быть неодинаковыми. Перед эксплуатацией в жилых домах следует удостовериться в том, что там есть электрощиты. Это обязательное условие. Блоки управления традиционно составлены из тиристоров.
  • Предел отрицательного сопротивления — 40 Ом. Системы контактов применимы только в моделях закрытого типа. Контроль колебаний электроэнергии обеспечивают проходные конденсаторы.
  • Реверсивный блок поддерживает необходимую частоту тока. Если будут использованы две разные модели, их обязательно необходимо сочетать с контроллером. Это позволит свести к минимуму негативное воздействие нелинейных искажений, время от времени проявляющихся в сети.

Трехфазная сеть

Блоки питания для трехфазных сетей должны обладать рабочим показателем напряжения 400 В. Стоит отметить, что здесь могут применяться только импульсные трансформаторы.

  • Сама процедура подключения выполняется посредством инвертирующего выхода. Выходной ток подается через специальные устройства, роль которых выполнят проходные конденсаторы. Есть смысл в применении двухмодульных рубильников.
  • На рынках предлагаются и одномодульные модификации. Их главная особенность в том, что минимальный предел порогового напряжения находится на уровне 350 В, отрицательное сопротивление — 55 Ом. В конструкции рубильника обязательно должен присутствовать блокиратор.
  • В жилых домах должны быть специальные электрощиты серии КК22. В таких конструкциях блоки управления могут составляться не только из тиристоров, но и динисторов.

Типичные ошибки подключения

Игнорирование нанесенных на выключатели знаков и схем приводит к ошибкам подключения, неправильной работе схемы. Наиболее частая проблема, которая возникает, особенно при установке сквозных переключателей, заключается в том, что пользователь неправильно определяет местоположение входящего контакта.

На разных устройствах он может размещаться по-разному, поэтому маркировку необходимо читать. Все тонкости выбора проходных выключателей разобраны в этом материале.

Если не удалось определить точное расположение входной клеммы, вызывается прибор мультиметром или индикаторной отверткой

При подключении тумблеров проблемы возникают, если спаренные провода проходных устройств подключены к клеммам с неправильной стороны.

Чаще всего это кросс-коннект.

Всегда проверяйте цепь перед подключением. Входные и выходные контакты кулисного переключателя могут быть расположены по-разному

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
